HV Owner's Manual_Europe_M52N32_de
2

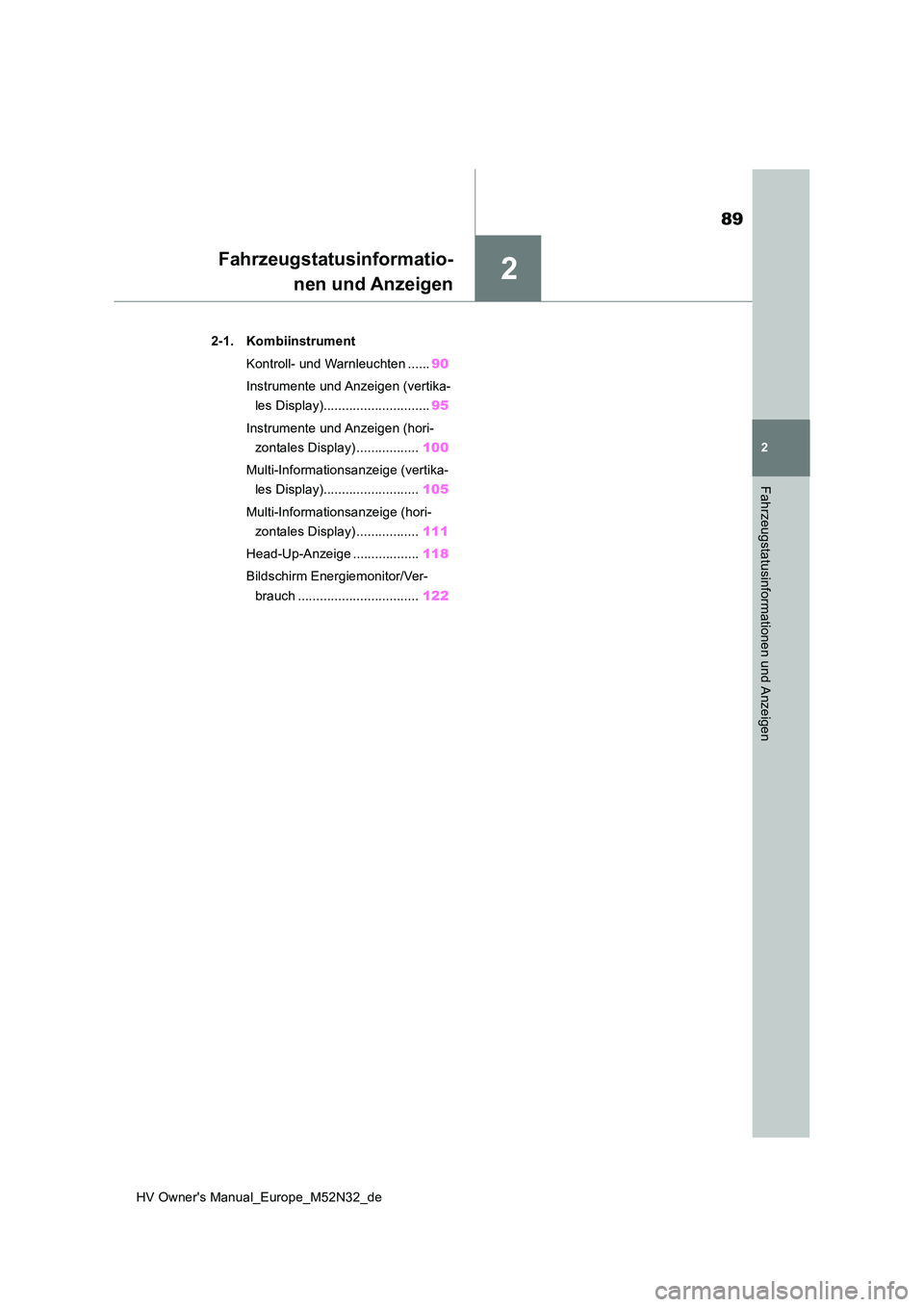

Fahrzeugstatusinformationen und Anzeigen
Fahrzeugstatusinformatio-
nen und Anzeigen
2-1. Kombiinstrument
Kontroll- und Warnleuchten ...... 90
Instrumente und Anzeigen (vertika-
les Display)............................. 95
Instrumente und Anzeigen (hori-
zontales Display) ................. 100
Multi-Informationsanzeige (vertika-
les Display).......................... 105
Multi-Informationsanzeige (hori-
zontales Display) ................. 111
Head-Up-Anzeige .................. 118
Bildschirm Energiemonitor/Ver-
brauch ................................. 122

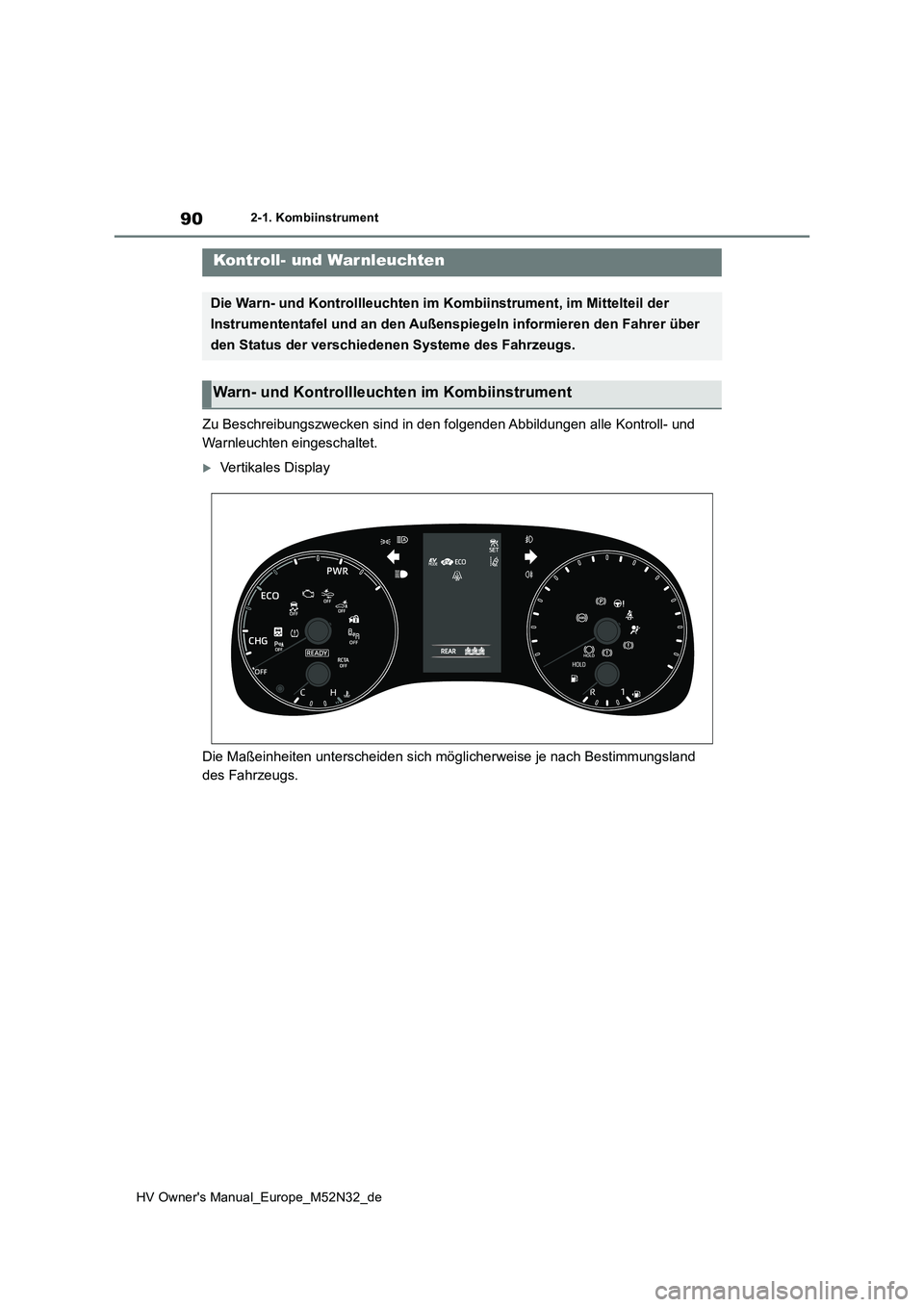

90
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
2-1.Kombiins trument
Zu Beschreibungszwecken sind in den folgenden Abbildungen alle Kontroll- und
Warnleuchten eingeschaltet.
Vertikales Display
Die Maßeinheiten unterscheiden sich möglicherweise je nach Best immungsland
des Fahrzeugs.
Kontroll- und Warnleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, im Mitteltei l der
Instrumententafel und an den Außenspiegeln informieren den Fahr er über
den Status der verschiedenen Systeme des Fahrzeugs.
Warn- und Kontrollleuchten im Kombiinstrument

91
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

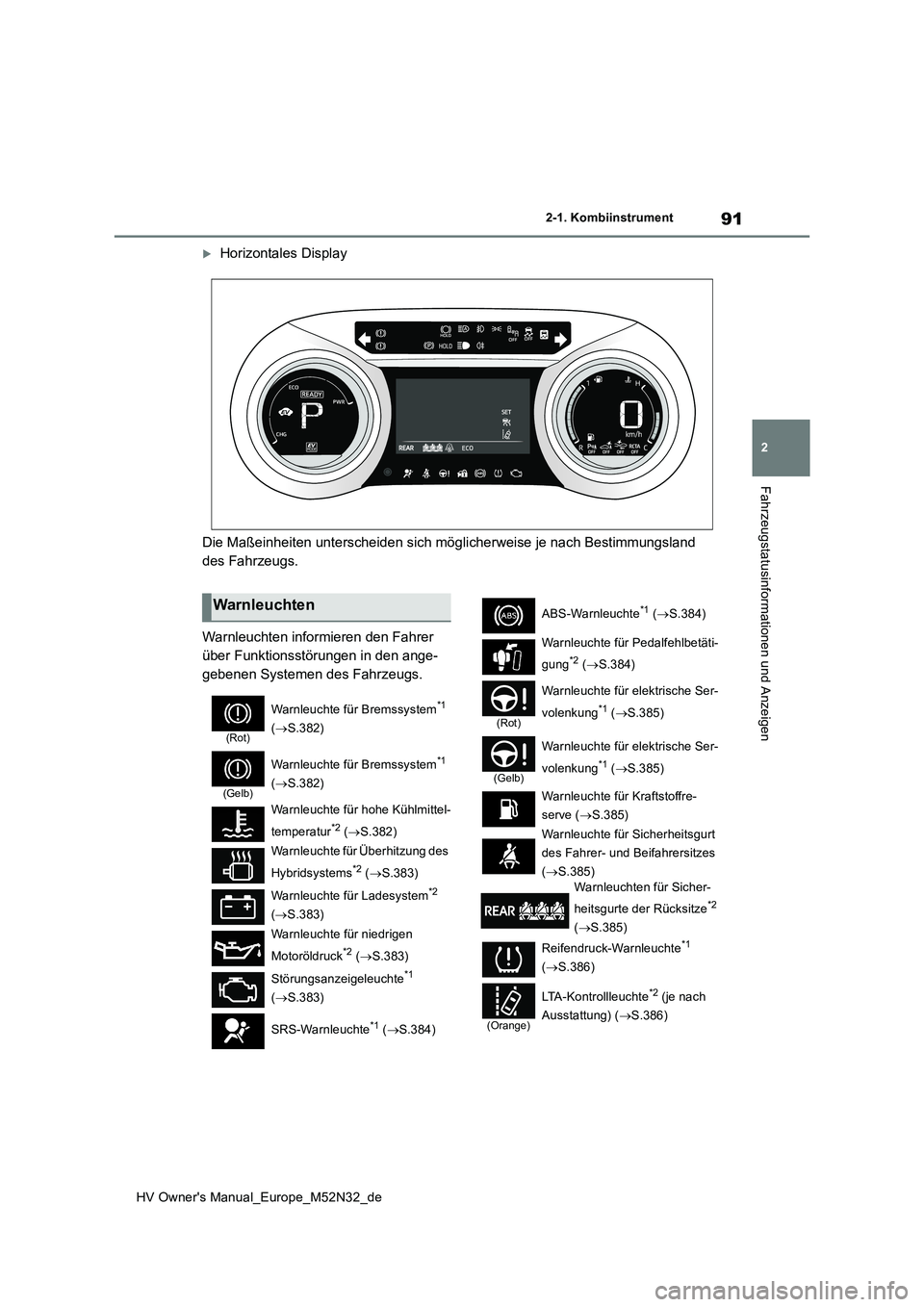

Horizontales Display
Die Maßeinheiten unterscheiden sich möglicherweise je nach Best immungsland
des Fahrzeugs.
Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
(Rot)
Warnleuchte für Bremssystem*1
( S.382)
(Gelb)
Warnleuchte für Bremssystem*1
( S.382)
Warnleuchte für hohe Kühlmittel-
temperatur*2 ( S.382)
Warnleuchte für Überhitzung des
Hybridsystems*2 ( S.383)
Warnleuchte für Ladesystem*2
( S.383)
Warnleuchte für niedrigen
Motoröldruck*2 ( S.383)
Störungsanzeigeleuchte*1
( S.383)
SRS-Warnleuchte*1 ( S.384)
ABS-Warnleuchte*1 (S.384)
Warnleuchte für Pedalfehlbetäti-
gung*2 ( S.384)
(Rot)
Warnleuchte für elektrische Ser-
volenkung*1 ( S.385)
(Gelb)
Warnleuchte für elektrische Ser-
volenkung*1 ( S.385)
Warnleuchte für Kraftstoffre-
serve ( S.385)
Warnleuchte für Sicherheitsgurt
des Fahrer- und Beifahrersitzes
( S.385)
Warnleuchten für Sicher-
heitsgurte der Rücksitze*2
( S.385)
Reifendruck-Warnleuchte*1
( S.386)
(Orange)
LTA-Kontrollleuchte*2 (je nach
Ausstattung) ( S.386)

92
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
*1: Wenn der Startschalter auf ON gestellt
wird, schalten sich diese Leuchten ein
und zeigen an, dass eine Systemprüfung
durchgeführt wird. S ie erlöschen nach
einigen Sekunden bzw. nach dem Starten
des Hybridsystems. Wenn die Leuchten
nicht aufleuchten oder nicht wieder erlö-
schen, kann im betreffenden System eine
Funktionsstörung vorliegen. Lassen Sie
das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*2: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.

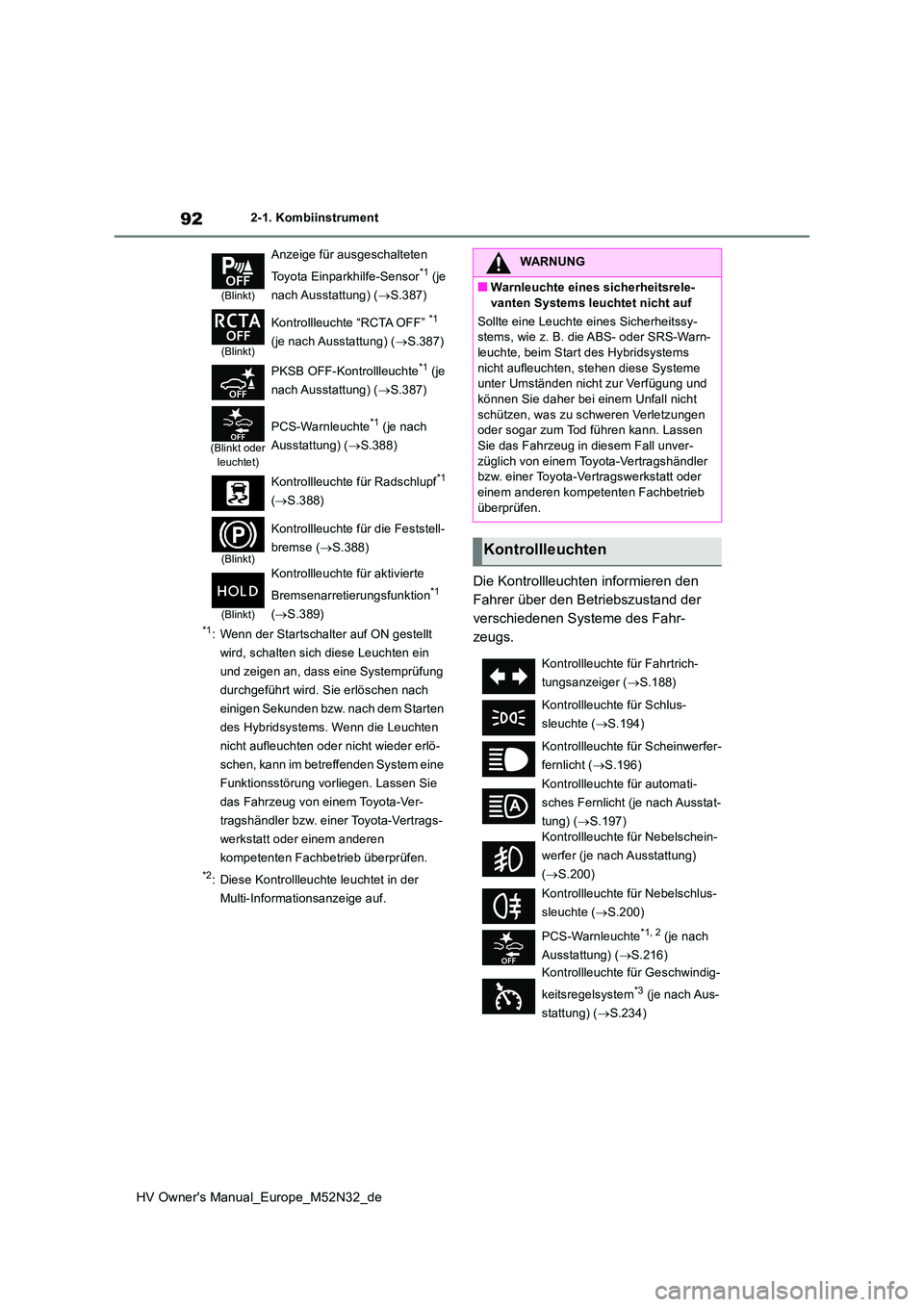

Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahr-
zeugs.
(Blinkt)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1 (je
nach Ausstattung) ( S.387)
(Blinkt)
Kontrollleuchte “RCTA OFF” *1
(je nach Ausstattung) ( S.387)
PKSB OFF-Kontrollleuchte*1 (je
nach Ausstattung) ( S.387)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.388)
Kontrollleuchte für Radschlupf*1
( S.388)
(Blinkt)
Kontrollleuchte für die Feststell-
bremse ( S.388)
(Blinkt)
Kontrollleuchte für aktivierte
Bremsenarretierungsfunktion*1
( S.389)
WARNUNG
■Warnleuchte eines sicherheitsrele-
vanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssy- stems, wie z. B. die ABS- oder SRS-Warn-leuchte, beim Start des Hybridsystems
nicht aufleuchten, stehen diese Systeme unter Umständen nicht zur Verfügung und können Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in diesem Fall unver-
züglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Kontrollleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger ( S.188)
Kontrollleuchte für Schlus-
sleuchte ( S.194)
Kontrollleuchte für Scheinwerfer-
fernlicht ( S.196)
Kontrollleuchte für automati-
sches Fernlicht (je nach Ausstat-
tung) ( S.197)
Kontrollleuchte für Nebelschein-
werfer (je nach Ausstattung)
( S.200)
Kontrollleuchte für Nebelschlus-
sleuchte ( S.200)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.216)
Kontrollleuchte für Geschwindig-
keitsregelsystem*3 (je nach Aus-
stattung) ( S.234)

93
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

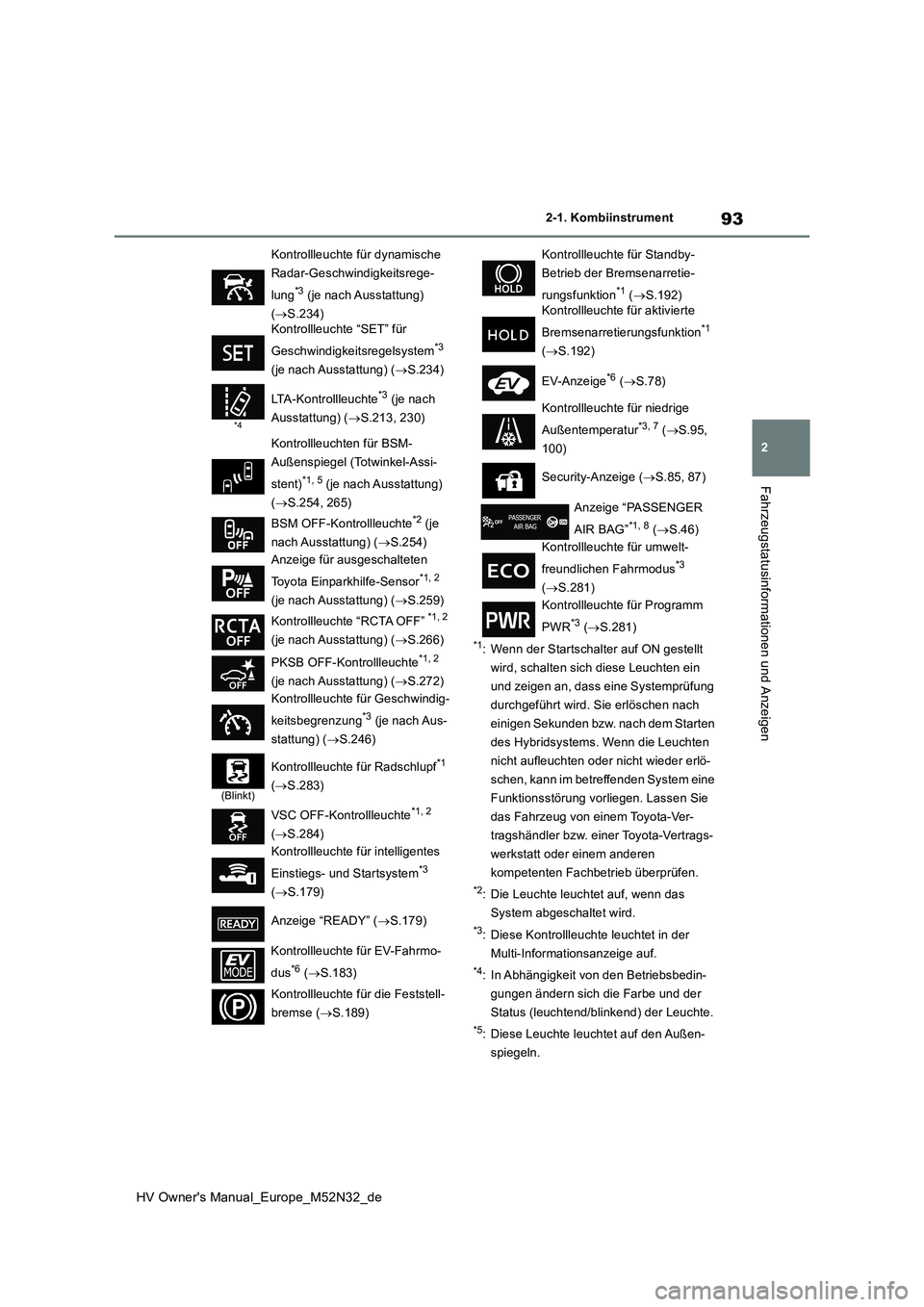

*1: Wenn der Startschalter auf ON gestellt
wird, schalten sich diese Leuchten ein
und zeigen an, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach
einigen Sekunden bzw. nach dem Starten
des Hybridsystems. Wenn die Leuchten
nicht aufleuchten oder nicht wieder erlö-
schen, kann im betreffenden System eine
Funktionsstörung vorliegen. Lassen Sie
das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*2: Die Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*4: In Abhängigkeit von den Betriebsbedin-
gungen ändern sich die Farbe und der
Status (leuchtend/blinkend) der Leuchte.
*5: Diese Leuchte leuchtet auf den Außen-
spiegeln.
Kontrollleuchte für dynamische
Radar-Geschwindigkeitsrege-
lung*3 (je nach Ausstattung)
( S.234) Kontrollleuchte “SET” für
Geschwindigkeitsregelsystem*3
(je nach Ausstattung) ( S.234)
*4
LTA-Kontrollleuchte*3 (je nach
Ausstattung) ( S.213, 230)
Kontrollleuchten für BSM-
Außenspiegel (Totwinkel-Assi-
stent)*1, 5 (je nach Ausstattung)
( S.254, 265)
BSM OFF-Kontrollleuchte*2 (je
nach Ausstattung) ( S.254)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 2
(je nach Ausstattung) ( S.259)
Kontrollleuchte “RCTA OFF” *1, 2
(je nach Ausstattung) ( S.266)
PKSB OFF-Kontrollleuchte*1, 2
(je nach Ausstattung) ( S.272)
Kontrollleuchte für Geschwindig-
keitsbegrenzung*3 (je nach Aus-
stattung) ( S.246)
(Blinkt)
Kontrollleuchte für Radschlupf*1
( S.283)
VSC OFF-Kontrollleuchte*1, 2
( S.284)
Kontrollleuchte für intelligentes
Einstiegs- und Startsystem*3
( S.179)
Anzeige “READY” ( S.179)
Kontrollleuchte für EV-Fahrmo-
dus*6 ( S.183)
Kontrollleuchte für die Feststell-
bremse ( S.189)
Kontrollleuchte für Standby-
Betrieb der Bremsenarretie-
rungsfunktion*1 ( S.192) Kontrollleuchte für aktivierte
Bremsenarretierungsfunktion*1
( S.192)
EV-Anzeige*6 ( S.78)
Kontrollleuchte für niedrige
Außentemperatur*3, 7 ( S.95,
100)
Security-Anzeige ( S.85, 87)
Anzeige “PASSENGER
AIR BAG”*1, 8 ( S.46)
Kontrollleuchte für umwelt-
freundlichen Fahrmodus*3
( S.281)
Kontrollleuchte für Programm
PWR*3 ( S.281)

94
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument

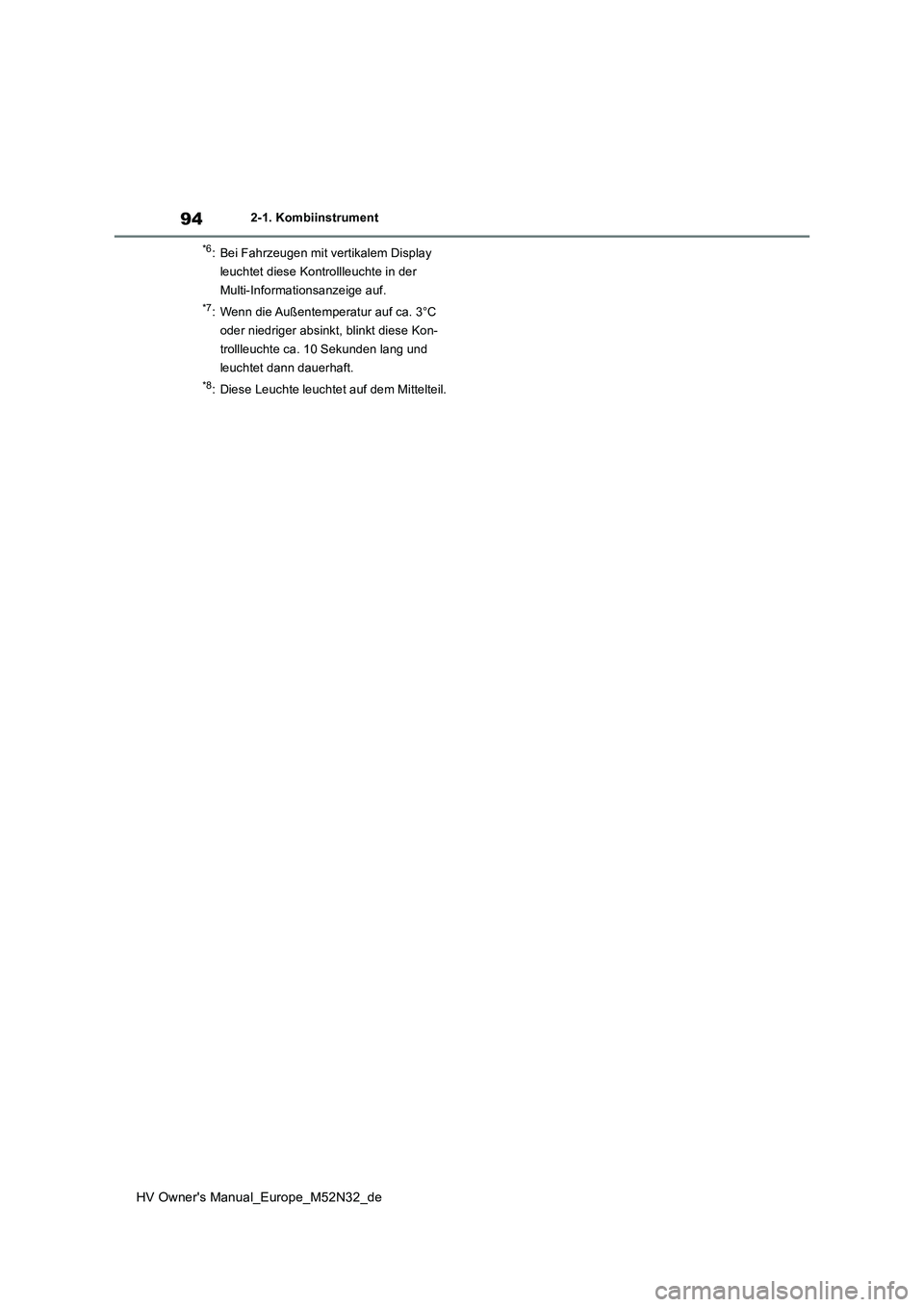

*6: Bei Fahrzeugen mit vertikalem Display
leuchtet diese Kontrollleuchte in der
Multi-Informationsanzeige auf.
*7: Wenn die Außentemperatur auf ca. 3°C
oder niedriger absinkt, blinkt diese Kon-
trollleuchte ca. 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Diese Leuchte leuchtet auf dem Mittelteil.

95
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

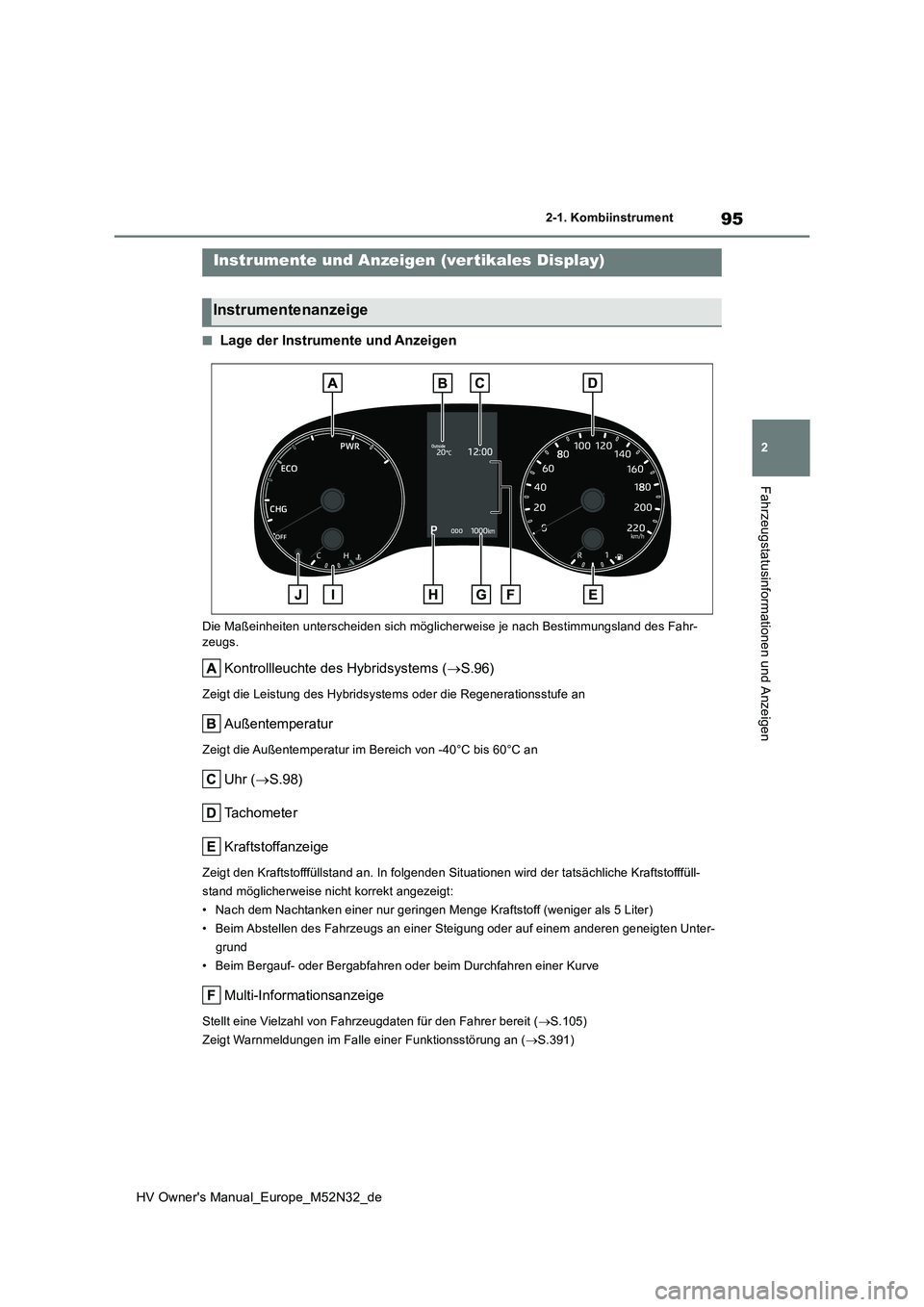

■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Kontrollleuchte des Hybridsystems ( S.96)
Zeigt die Leistung des Hybridsystems oder die Regenerationsstufe an
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Uhr (S.98)
Tachometer
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit (S.105)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.391)
Instrumente und Anzeigen (ver tikales Display)
Instrumentenanzeige

96
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument

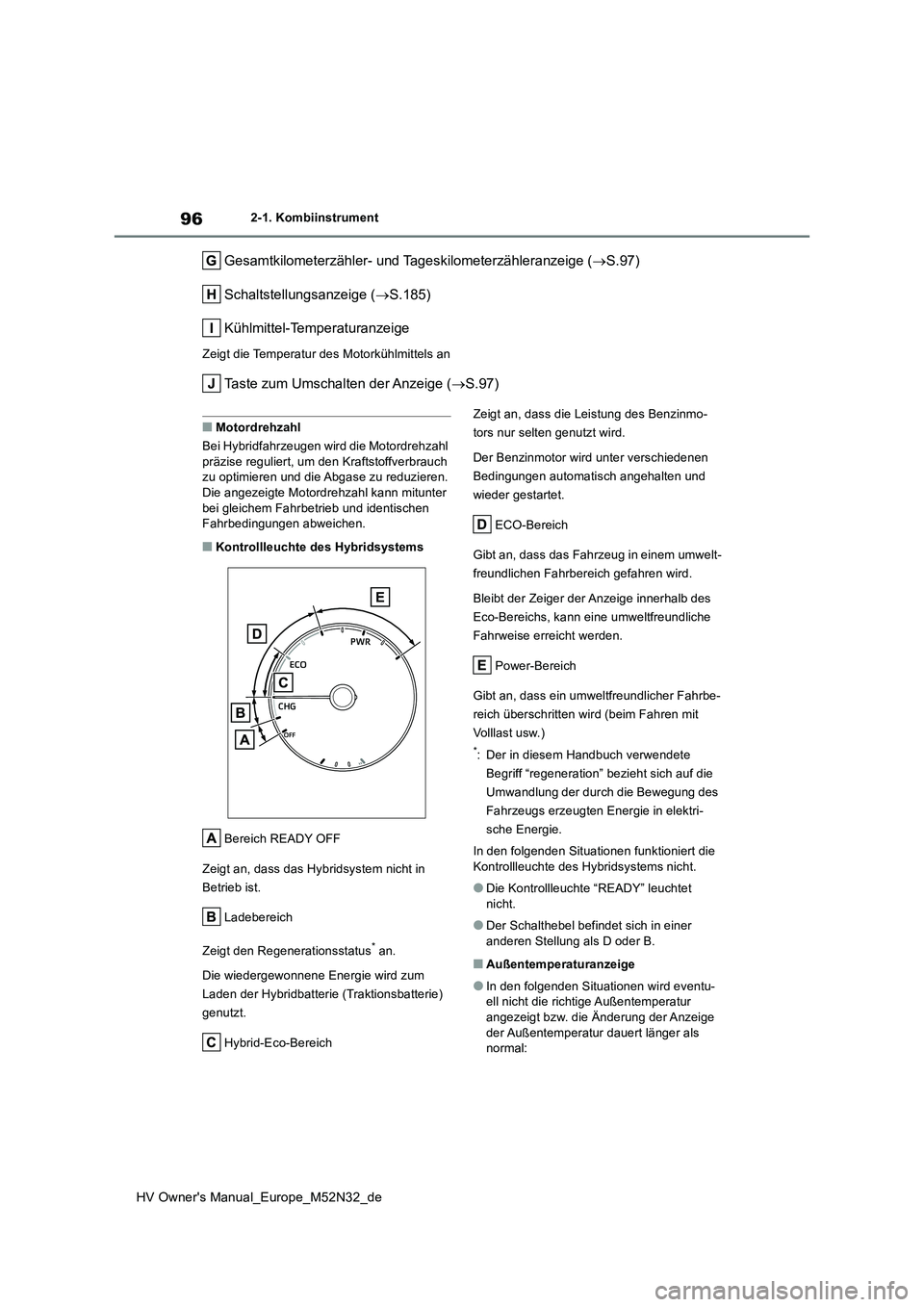

Gesamtkilometerzähler- und Tageskilometerzähleranzeige (S.97)
Schaltstellungsanzeige ( S.185)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.97)
■Motordrehzahl
Bei Hybridfahrzeugen wi rd die Motordrehzahl
präzise reguliert, um den Kraftstoffverbrauch zu optimieren und die Abgase zu reduzieren.Die angezeigte Motordrehzahl kann mitunter
bei gleichem Fahrbetrieb und identischen Fahrbedingungen abweichen.
■Kontrollleuchte des Hybridsystems
Bereich READY OFF
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Regenerationsstatus* an.
Die wiedergewonnene Energie wird zum
Laden der Hybridbatterie (Traktionsbatterie)
genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
ECO-Bereich
Gibt an, dass das Fahrzeug in einem umwelt-
freundlichen Fahrbereich gefahren wird.
Bleibt der Zeiger der Anzeige innerhalb des
Eco-Bereichs, kann eine umweltfreundliche
Fahrweise erreicht werden.
Power-Bereich
Gibt an, dass ein umweltfreundlicher Fahrbe-
reich überschritten wird (beim Fahren mit
Volllast usw.)
*: Der in diesem Handbuch verwendete
Begriff “regeneration” bezieht sich auf die
Umwandlung der durch die Bewegung des
Fahrzeugs erzeugten Energie in elektri-
sche Energie.
In den folgenden Situationen funktioniert die Kontrollleuchte des Hybridsystems nicht.
●Die Kontrollleuchte “READY” leuchtet nicht.
●Der Schalthebel befindet sich in einer anderen Stellung als D oder B.
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu-ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal:

97
2
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen

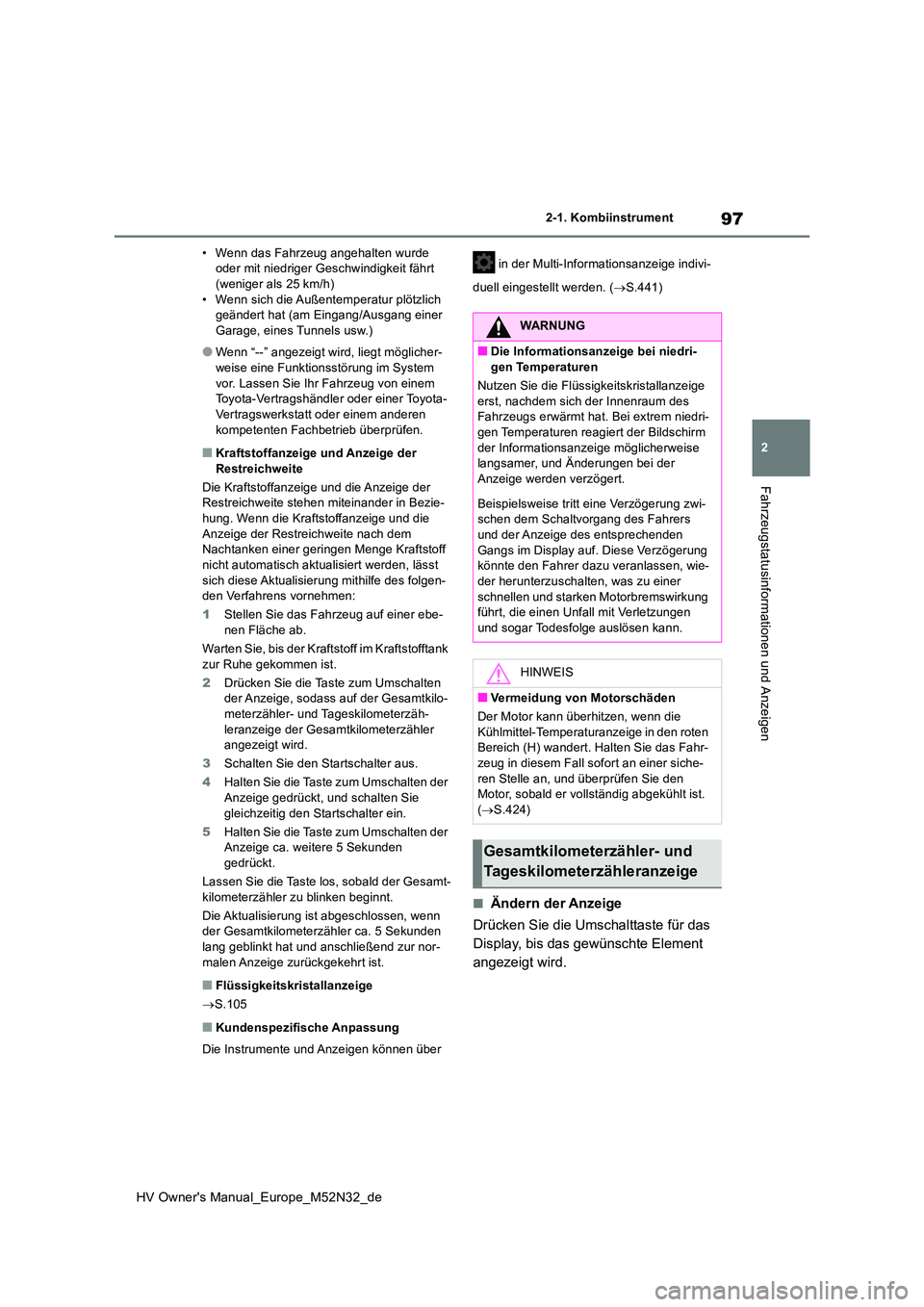

• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System
vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der Restreichweite
Die Kraftstoffanzeige und die Anzeige der Restreichweite stehen miteinander in Bezie-
hung. Wenn die Kraftstoffanzeige und die Anzeige der Restreichweite nach dem Nachtanken einer geringen Menge Kraftstoff
nicht automatisch aktualisiert werden, lässt sich diese Aktualisierung mithilfe des folgen-den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe-
nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten der Anzeige, sodass auf der Gesamtkilo-
meterzähler- und Tageskilometerzäh- leranzeige der Gesamtkilometerzähler angezeigt wird.
3 Schalten Sie den Startschalter aus.
4 Halten Sie die Taste zum Umschalten der
Anzeige gedrückt, und schalten Sie gleichzeitig den Startschalter ein.
5 Halten Sie die Taste zum Umschalten der Anzeige ca. weitere 5 Sekunden
gedrückt.
Lassen Sie die Taste los, sobald der Gesamt- kilometerzähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, wenn der Gesamtkilometerzähler ca. 5 Sekunden
lang geblinkt hat und anschließend zur nor- malen Anzeige zurückgekehrt ist.
■Flüssigkeitskristallanzeige
 S.105
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.441)
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige
erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat. Bei extrem niedri-gen Temperaturen reagiert der Bildschirm
der Informationsanzei ge möglicherweise langsamer, und Änderungen bei der Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi- schen dem Schaltvorgang des Fahrers und der Anzeige des entsprechenden
Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie- der herunterzuschalten, was zu einer
schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie das Fahr-
zeug in diesem Fall sofort an einer siche- ren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist.
( S.424)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

98
HV Owner's Manual_Europe_M52N32_de
2-1. Kombiinstrument
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
 Strecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Startschalter auf ON gedreht wird.
• Wenn eine Warnmeldung angezeigt wird, dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: S.333
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 Format 12 Stunden/24 Stunden
 Stunde
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display)
