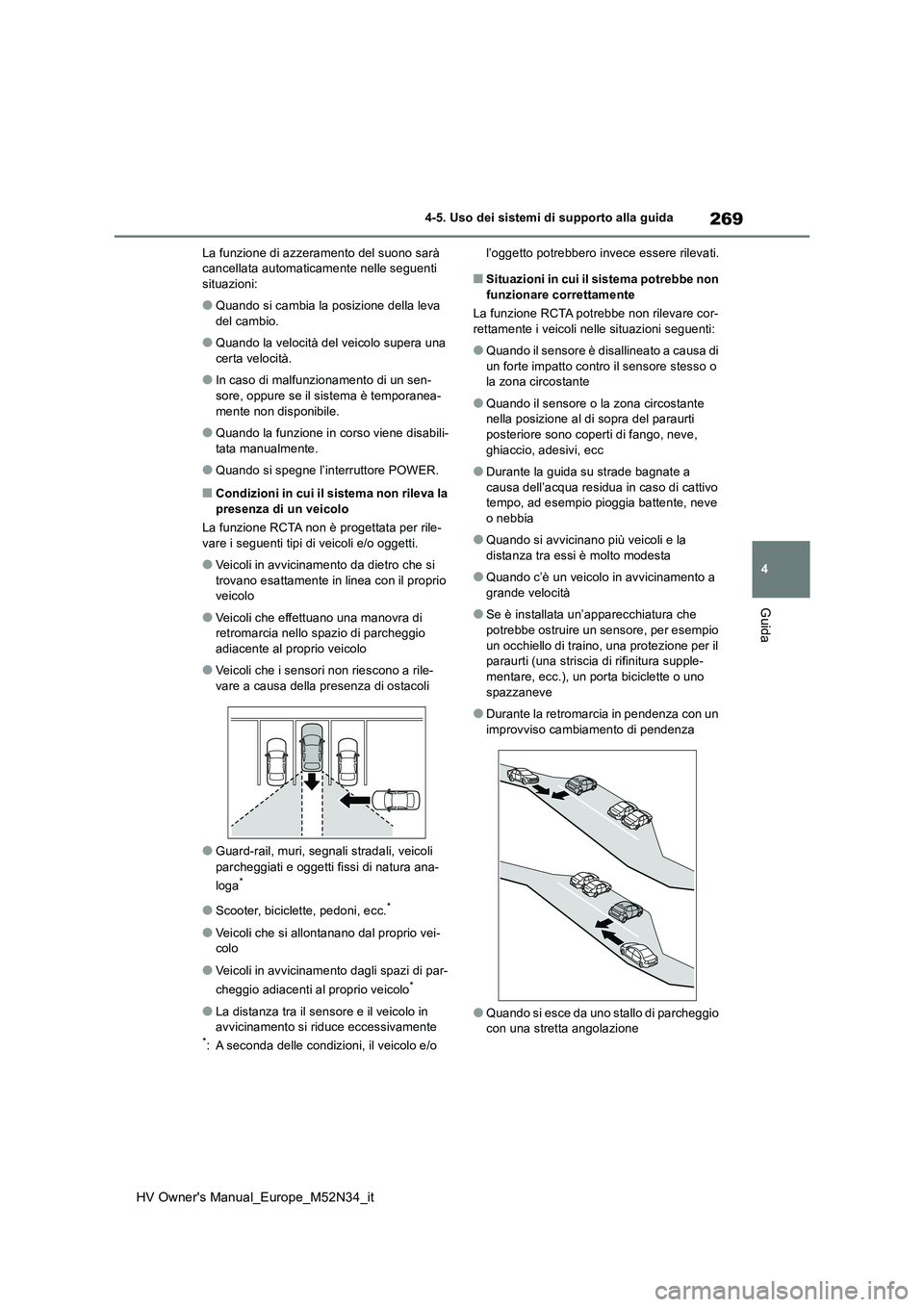

TOYOTA YARIS 2022 Manuale duso (in Italian)

269
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida
La funzione di azzeramento del suono sarà cancellata automaticamente nelle seguenti situazioni:
●Quando si cambia la posizione della leva del cambio.
●Quando la velocità del veicolo supera una certa velocità.
●In caso di malfunzionamento di un sen-sore, oppure se il sistema è temporanea-
mente non disponibile.
●Quando la funzione in corso viene disabili-
tata manualmente.
●Quando si spegne l’interruttore POWER.
■Condizioni in cui il sistema non rileva la
presenza di un veicolo
La funzione RCTA non è progettata per rile- vare i seguenti tipi di veicoli e/o oggetti.
●Veicoli in avvicinamento da dietro che si trovano esattamente in linea con il proprio veicolo
●Veicoli che effettuano una manovra di retromarcia nello spazio di parcheggio
adiacente al proprio veicolo
●Veicoli che i sensor i non riescono a rile-
vare a causa della presenza di ostacoli
●Guard-rail, muri, segnali stradali, veicoli
parcheggiati e oggetti fissi di natura ana-
loga*
●Scooter, biciclette, pedoni, ecc.*
●Veicoli che si allontanano dal proprio vei- colo
●Veicoli in avvicinamento dagli spazi di par-
cheggio adiacenti al proprio veicolo*
●La distanza tra il sensore e il veicolo in avvicinamento si riduce eccessivamente*: A seconda delle condizioni, il veicolo e/o
l’oggetto potrebbero invece essere rilevati.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
La funzione RCTA potrebbe non rilevare cor- rettamente i veicoli nelle situazioni seguenti:
●Quando il sensore è disallineato a causa di un forte impatto contro il sensore stesso o la zona circostante
●Quando il sensore o la zona circostante nella posizione al di sopra del paraurti
posteriore sono coperti di fango, neve, ghiaccio, adesivi, ecc
●Durante la guida su strade bagnate a causa dell’acqua residua in caso di cattivo tempo, ad esempio pioggia battente, neve
o nebbia
●Quando si avvicinano più veicoli e la
distanza tra essi è molto modesta
●Quando c’è un veicolo in avvicinamento a
grande velocità
●Se è installata un’apparecchiatura che
potrebbe ostruire un sensore, per esempio un occhiello di traino, una protezione per il paraurti (una striscia di rifinitura supple-
mentare, ecc.), un porta biciclette o uno spazzaneve
●Durante la retromarcia in pendenza con un improvviso cambiamento di pendenza
●Quando si esce da uno stallo di parcheggio con una stretta angolazione

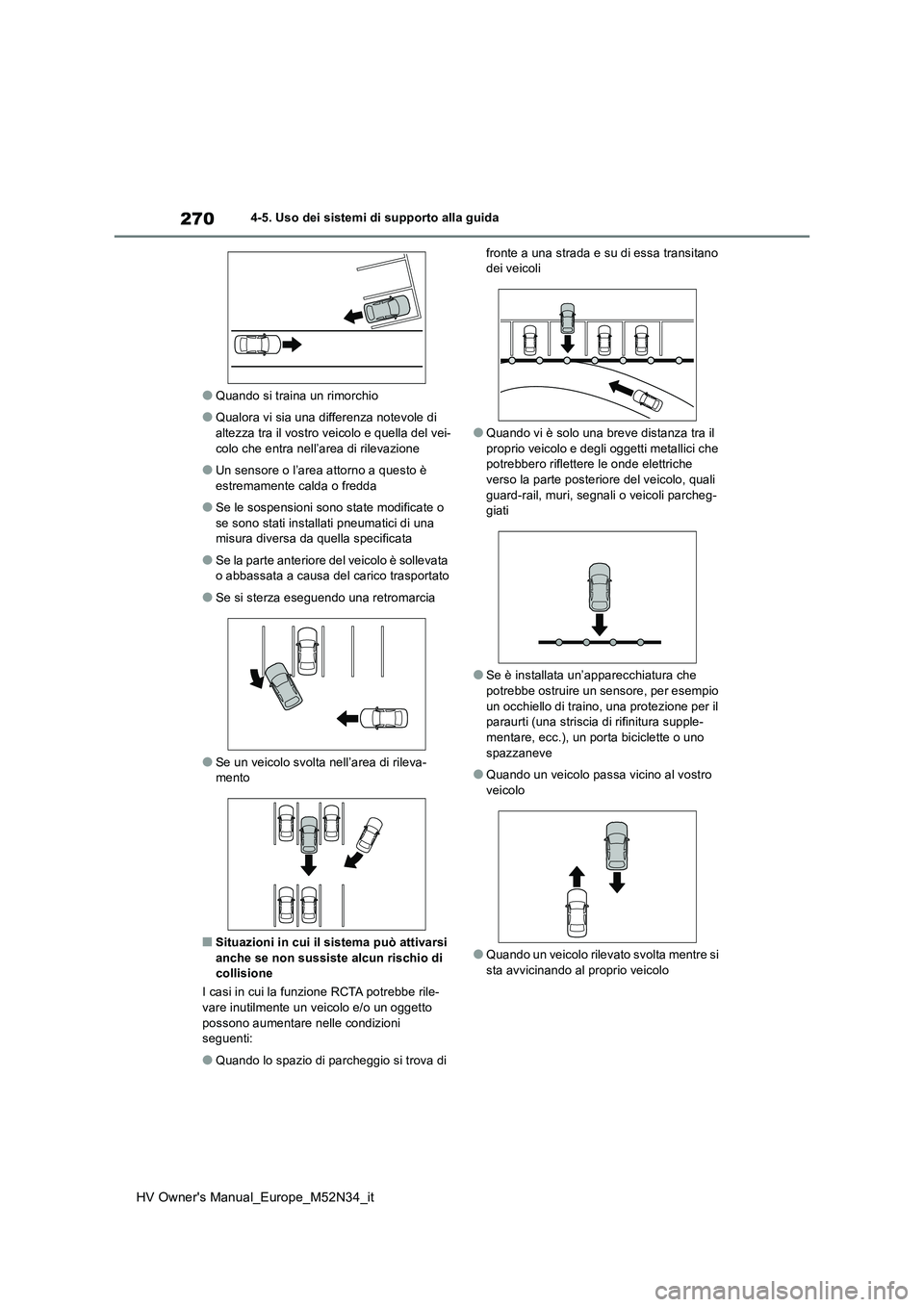

270
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
●Quando si traina un rimorchio
●Qualora vi sia una differenza notevole di
altezza tra il vostro veicolo e quella del vei- colo che entra nell’area di rilevazione
●Un sensore o l’area attorno a questo è estremamente calda o fredda
●Se le sospensioni sono state modificate o se sono stati installati pneumatici di una misura diversa da quella specificata
●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
●Se si sterza eseguendo una retromarcia
●Se un veicolo svolta nell’area di rileva-mento
■Situazioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di collisione
I casi in cui la funzione RCTA potrebbe rile-
vare inutilmente un veicolo e/o un oggetto possono aumentare nelle condizioni seguenti:
●Quando lo spazio di parcheggio si trova di
fronte a una strada e su di essa transitano dei veicoli
●Quando vi è solo una breve distanza tra il proprio veicolo e degli oggetti metallici che potrebbero riflettere le onde elettriche
verso la parte posteriore del veicolo, quali guard-rail, muri, segna li o veicoli parcheg- giati
●Se è installata un’apparecchiatura che potrebbe ostruire un sensore, per esempio
un occhiello di traino, una protezione per il paraurti (una striscia di rifinitura supple-mentare, ecc.), un porta biciclette o uno
spazzaneve
●Quando un veicolo passa vicino al vostro
veicolo
●Quando un veicolo rilevato svolta mentre si
sta avvicinando al proprio veicolo

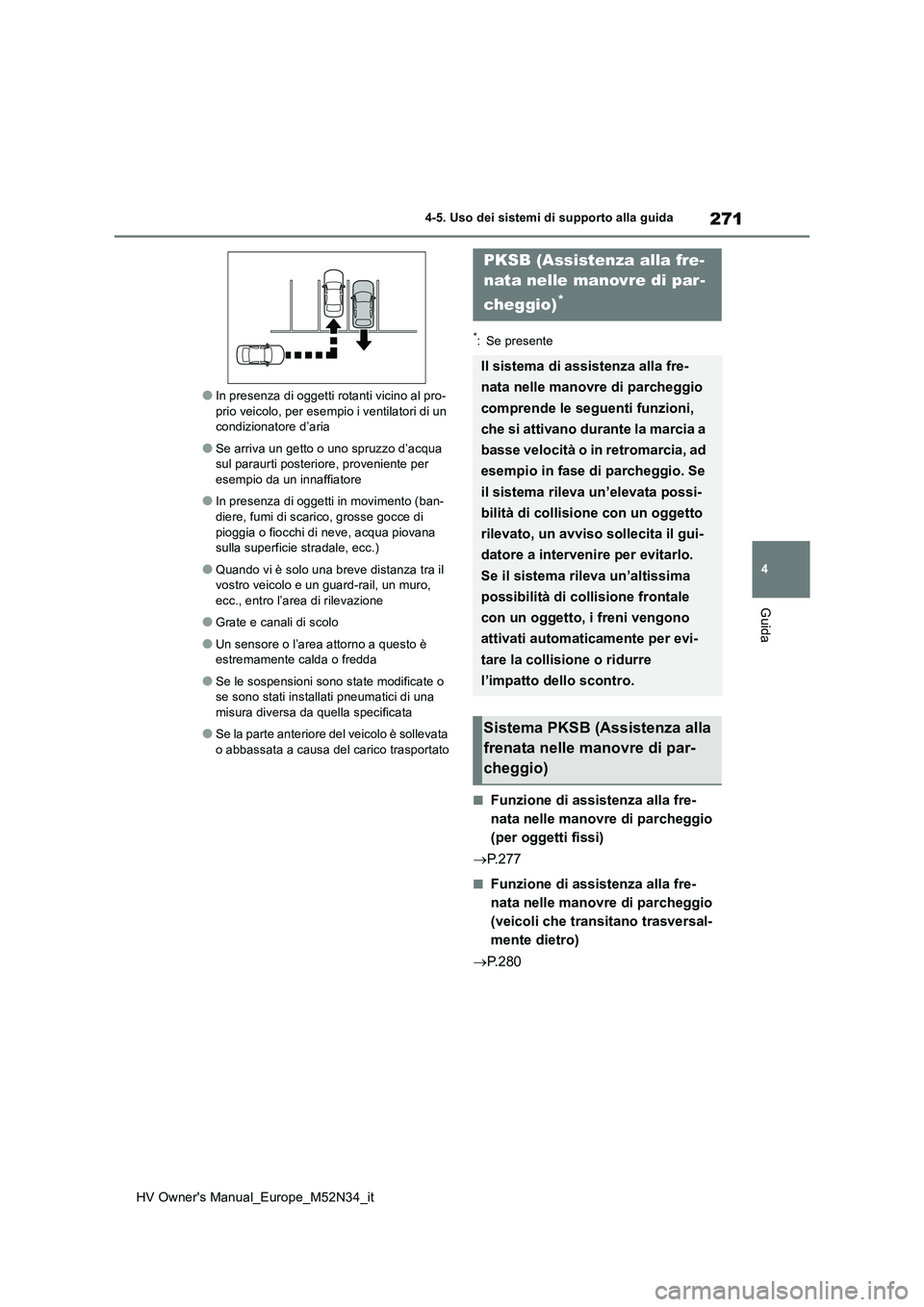

271
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●In presenza di oggetti rotanti vicino al pro- prio veicolo, per esempio i ventilatori di un condizionatore d’aria
●Se arriva un getto o uno spruzzo d’acqua sul paraurti posteriore, proveniente per
esempio da un innaffiatore
●In presenza di oggetti in movimento (ban-
diere, fumi di scarico, grosse gocce di pioggia o fiocchi di neve, acqua piovana sulla superficie stradale, ecc.)
●Quando vi è solo una breve distanza tra il vostro veicolo e un guard-rail, un muro,
ecc., entro l’area di rilevazione
●Grate e canali di scolo
●Un sensore o l’area attorno a questo è estremamente calda o fredda
●Se le sospensioni sono state modificate o se sono stati installati pneumatici di una
misura diversa da quella specificata
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
*: Se presente
■Funzione di assistenza alla fre-
nata nelle manovre di parcheggio
(per oggetti fissi)
 P. 2 7 7
■Funzione di assistenza alla fre-
nata nelle manovre di parcheggio
(veicoli che transitano trasversal-
mente dietro)
 P. 2 8 0
PKSB (Assistenza alla fre-
nata nelle manovre di par -
cheggio)*
Il sistema di assistenza alla fre-
nata nelle manovre di parcheggio
comprende le seguenti funzioni,
che si attivano durante la marcia a
basse velocità o in retromarcia, ad
esempio in fase di parcheggio. Se
il sistema rileva un’elevata possi-
bilità di collisione con un oggetto
rilevato, un avviso sollecita il gui-
datore a intervenire per evitarlo.
Se il sistema rileva un’altissima
possibilità di collisione frontale
con un oggetto, i freni vengono
attivati automaticamente per evi-
tare la collisione o ridurre
l’impatto dello scontro.
Sistema PKSB (Assistenza alla
frenata nelle manovre di par-
cheggio)

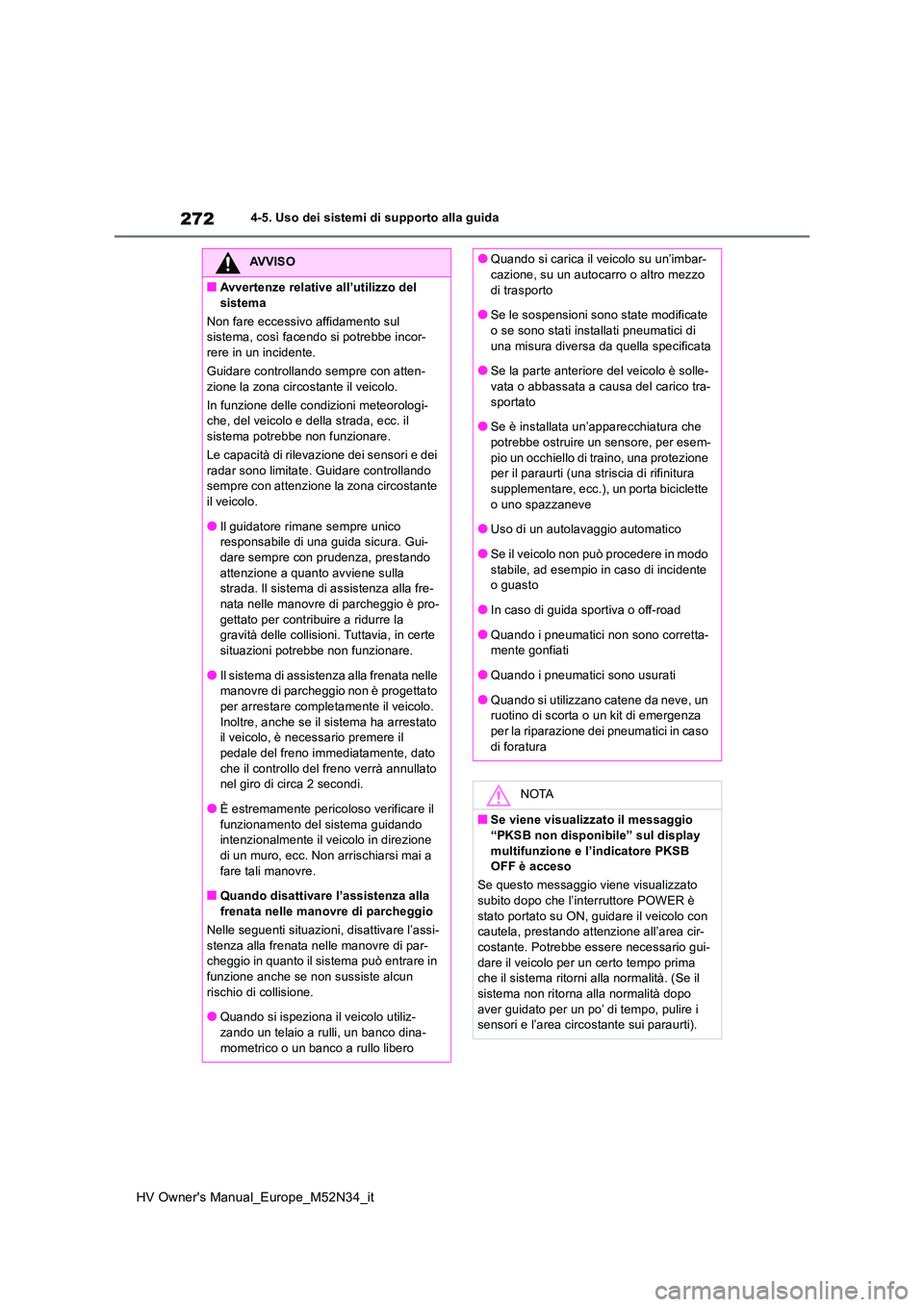

272
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Non fare eccessivo affidamento sul sistema, così facendo si potrebbe incor-rere in un incidente.
Guidare controllando sempre con atten-
zione la zona circostante il veicolo.
In funzione delle condizioni meteorologi- che, del veicolo e della strada, ecc. il sistema potrebbe non funzionare.
Le capacità di rilevazione dei sensori e dei
radar sono limitate. Guidare controllando sempre con attenzione la zona circostante il veicolo.
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-dare sempre con prudenza, prestando
attenzione a quanto avviene sulla strada. Il sistema di assistenza alla fre-nata nelle manovre di parcheggio è pro-
gettato per contribuire a ridurre la gravità delle collisioni. Tuttavia, in certe situazioni potrebbe non funzionare.
●Il sistema di assistenza alla frenata nelle manovre di parcheggio non è progettato per arrestare completamente il veicolo.
Inoltre, anche se il sistema ha arrestato il veicolo, è necessario premere il
pedale del freno immediatamente, dato che il controllo del freno verrà annullato nel giro di circa 2 secondi.
●È estremamente pericoloso verificare il funzionamento del sistema guidando intenzionalmente il veicolo in direzione
di un muro, ecc. Non arrischiarsi mai a fare tali manovre.
■Quando disattivare l’assistenza alla
frenata nelle manovre di parcheggio
Nelle seguenti situazioni, disattivare l’assi- stenza alla frenata nelle manovre di par-cheggio in quanto il sistema può entrare in
funzione anche se non sussiste alcun rischio di collisione.
●Quando si ispeziona il veicolo utiliz-
zando un telaio a rulli, un banco dina- mometrico o un banco a rullo libero
●Quando si carica il veicolo su un’imbar-cazione, su un autocarro o altro mezzo
di trasporto
●Se le sospensioni sono state modificate o se sono stati installati pneumatici di
una misura diversa da quella specificata
●Se la parte anteriore del veicolo è solle- vata o abbassata a causa del carico tra-
sportato
●Se è installata un’apparecchiatura che potrebbe ostruire un sensore, per esem-
pio un occhiello di traino, una protezione per il paraurti (una striscia di rifinitura supplementare, ecc.), un porta biciclette
o uno spazzaneve
●Uso di un autolavaggio automatico
●Se il veicolo non può procedere in modo
stabile, ad esempio in caso di incidente o guasto
●In caso di guida sportiva o off-road
●Quando i pneumatici non sono corretta-mente gonfiati
●Quando i pneumatici sono usurati
●Quando si utilizzano catene da neve, un ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso
di foratura
NOTA
■Se viene visualizzato il messaggio “PKSB non disponibile” sul display
multifunzione e l’indicatore PKSB OFF è acceso
Se questo messaggio viene visualizzato subito dopo che l’interruttore POWER è
stato portato su ON, guidare il veicolo con cautela, prestando attenzione all’area cir-costante. Potrebbe essere necessario gui-
dare il veicolo per un certo tempo prima che il sistema ritorni alla normalità. (Se il sistema non ritorna alla normalità dopo
aver guidato per un po’ di tempo, pulire i sensori e l’area circos tante sui paraurti).

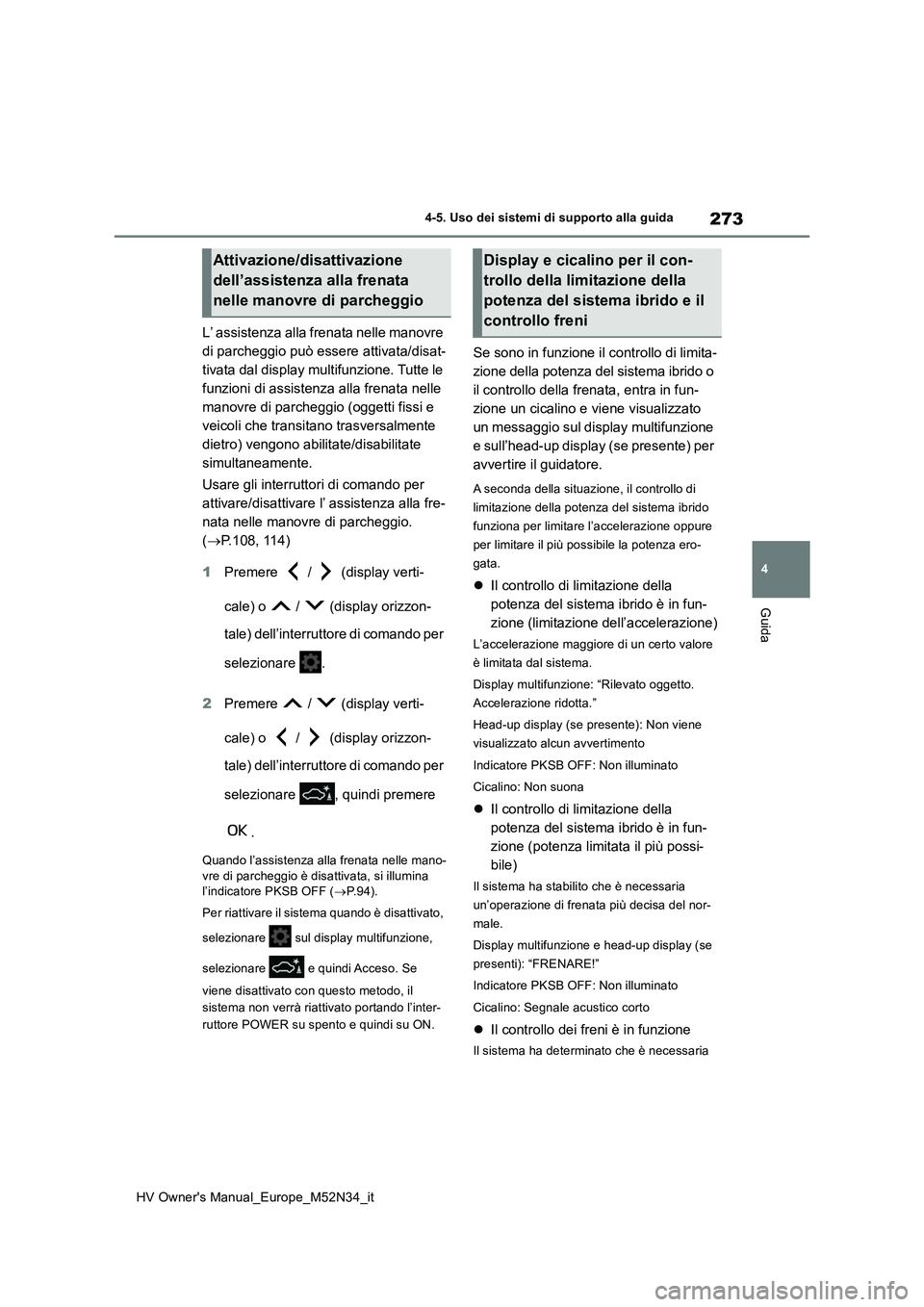

273
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida
L’ assistenza alla frenata nelle manovre
di parcheggio può essere attivata/disat-
tivata dal display multifunzione. Tutte le
funzioni di assistenza alla frenata nelle
manovre di parcheggio (oggetti fissi e
veicoli che transitano trasversalmente
dietro) vengono abilitate/disabilitate
simultaneamente.
Usare gli interruttori di comando per
attivare/disattivare l’ assistenza alla fre-
nata nelle manovre di parcheggio.
( P.108, 114)
1 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
selezionare .
2 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
selezionare , quindi premere
.
Quando l’assistenza alla frenata nelle mano- vre di parcheggio è disattivata, si illumina l’indicatore PKSB OFF ( P. 9 4 ) .
Per riattivare il sistema quando è disattivato,
selezionare sul display multifunzione,
selezionare e quindi Acceso. Se
viene disattivato con questo metodo, il
sistema non verrà riattivato portando l’inter-
ruttore POWER su spento e quindi su ON.
Se sono in funzione il controllo di limita-
zione della potenza del sistema ibrido o
il controllo della frenata, entra in fun-
zione un cicalino e viene visualizzato
un messaggio sul display multifunzione
e sull’head-up display (se presente) per
avvertire il guidatore.
A seconda della situazione, il controllo di
limitazione della potenza del sistema ibrido
funziona per limitare l’accelerazione oppure
per limitare il più possibile la potenza ero-
gata.
 Il controllo di limitazione della
potenza del sistema ibrido è in fun-
zione (limitazione dell’accelerazione)
L’accelerazione maggiore di un certo valore
è limitata dal sistema.
Display multifunzione: “Rilevato oggetto.
Accelerazione ridotta.”
Head-up display (se presente): Non viene
visualizzato alcun avvertimento
Indicatore PKSB OFF: Non illuminato
Cicalino: Non suona
 Il controllo di limitazione della
potenza del sistema ibrido è in fun-
zione (potenza limitata il più possi-
bile)
Il sistema ha stabilito che è necessaria
un’operazione di frenata più decisa del nor-
male.
Display multifunzione e head-up display (se
presenti): “FRENARE!”
Indicatore PKSB OFF: Non illuminato
Cicalino: Segnale acustico corto
 Il controllo dei freni è in funzione
Il sistema ha determinato che è necessaria
Attivazione/disattivazione
dell’assistenza alla frenata
nelle manovre di parcheggio
Display e cicalino per il con-
trollo della limitazione della
potenza del sistema ibrido e il
controllo freni

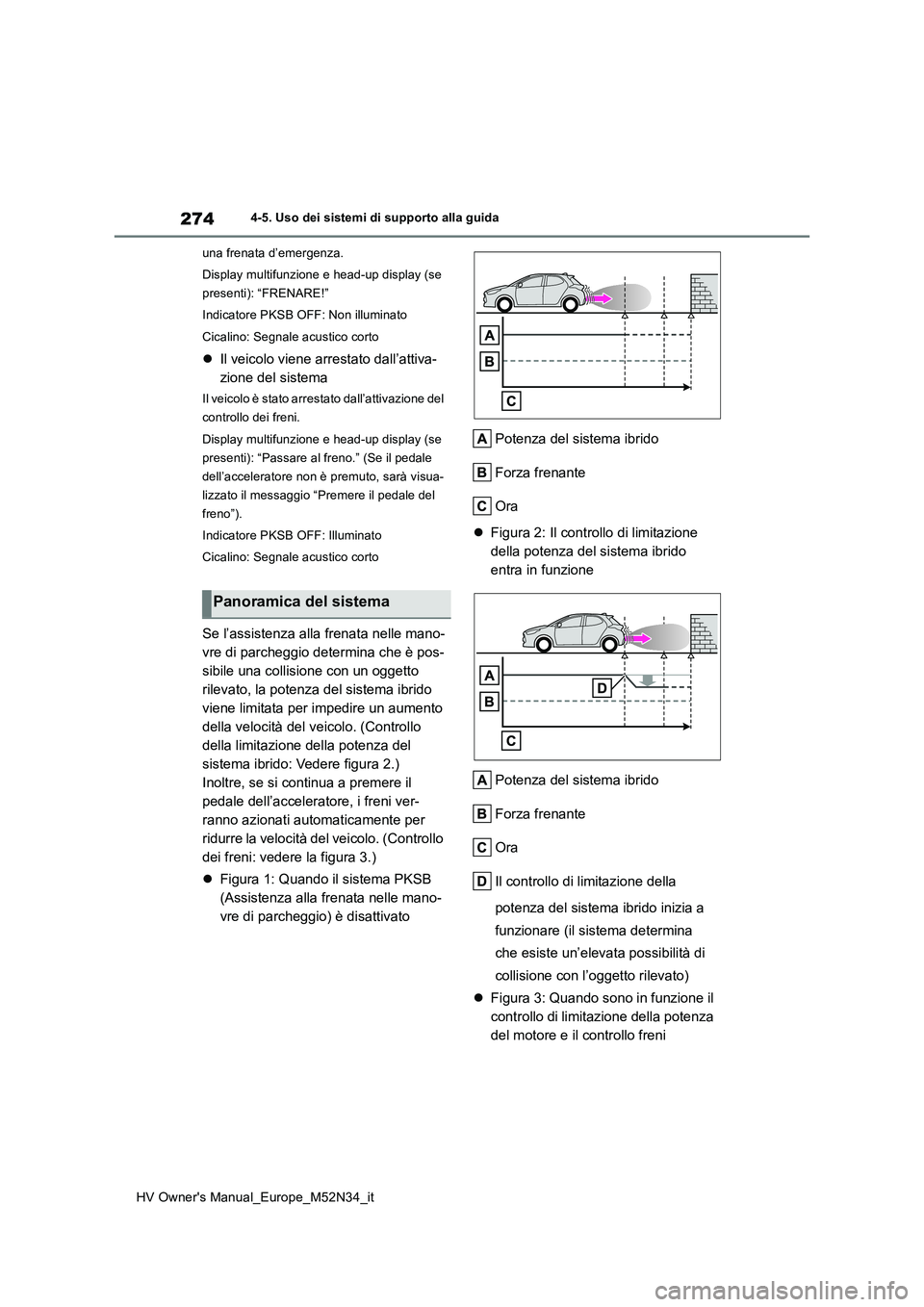

274
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
una frenata d’emergenza.
Display multifunzione e head-up display (se
presenti): “FRENARE!”
Indicatore PKSB OFF: Non illuminato
Cicalino: Segnale acustico corto
 Il veicolo viene arrestato dall’attiva-
zione del sistema
Il veicolo è stato arrestato dall’attivazione del
controllo dei freni.
Display multifunzione e head-up display (se
presenti): “Passare al freno.” (Se il pedale
dell’acceleratore non è premuto, sarà visua-
lizzato il messaggio “Premere il pedale del
freno”).
Indicatore PKSB OFF: Illuminato
Cicalino: Segnale acustico corto
Se l’assistenza alla frenata nelle mano-
vre di parcheggio determina che è pos-
sibile una collisione con un oggetto
rilevato, la potenza del sistema ibrido
viene limitata per impedire un aumento
della velocità del veicolo. (Controllo
della limitazione della potenza del
sistema ibrido: Vedere figura 2.)
Inoltre, se si continua a premere il
pedale dell’acceleratore, i freni ver-
ranno azionati automaticamente per
ridurre la velocità del veicolo. (Controllo
dei freni: vedere la figura 3.)
 Figura 1: Quando il sistema PKSB
(Assistenza alla frenata nelle mano-
vre di parcheggio) è disattivato
Potenza del sistema ibrido
Forza frenante
Ora
 Figura 2: Il controllo di limitazione
della potenza del sistema ibrido
entra in funzione
Potenza del sistema ibrido
Forza frenante
Ora
Il controllo di limitazione della
potenza del sistema ibrido inizia a
funzionare (il sistema determina
che esiste un’elevata possibilità di
collisione con l’oggetto rilevato)
 Figura 3: Quando sono in funzione il
controllo di limitazione della potenza
del motore e il controllo freni
Panoramica del sistema

275
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida

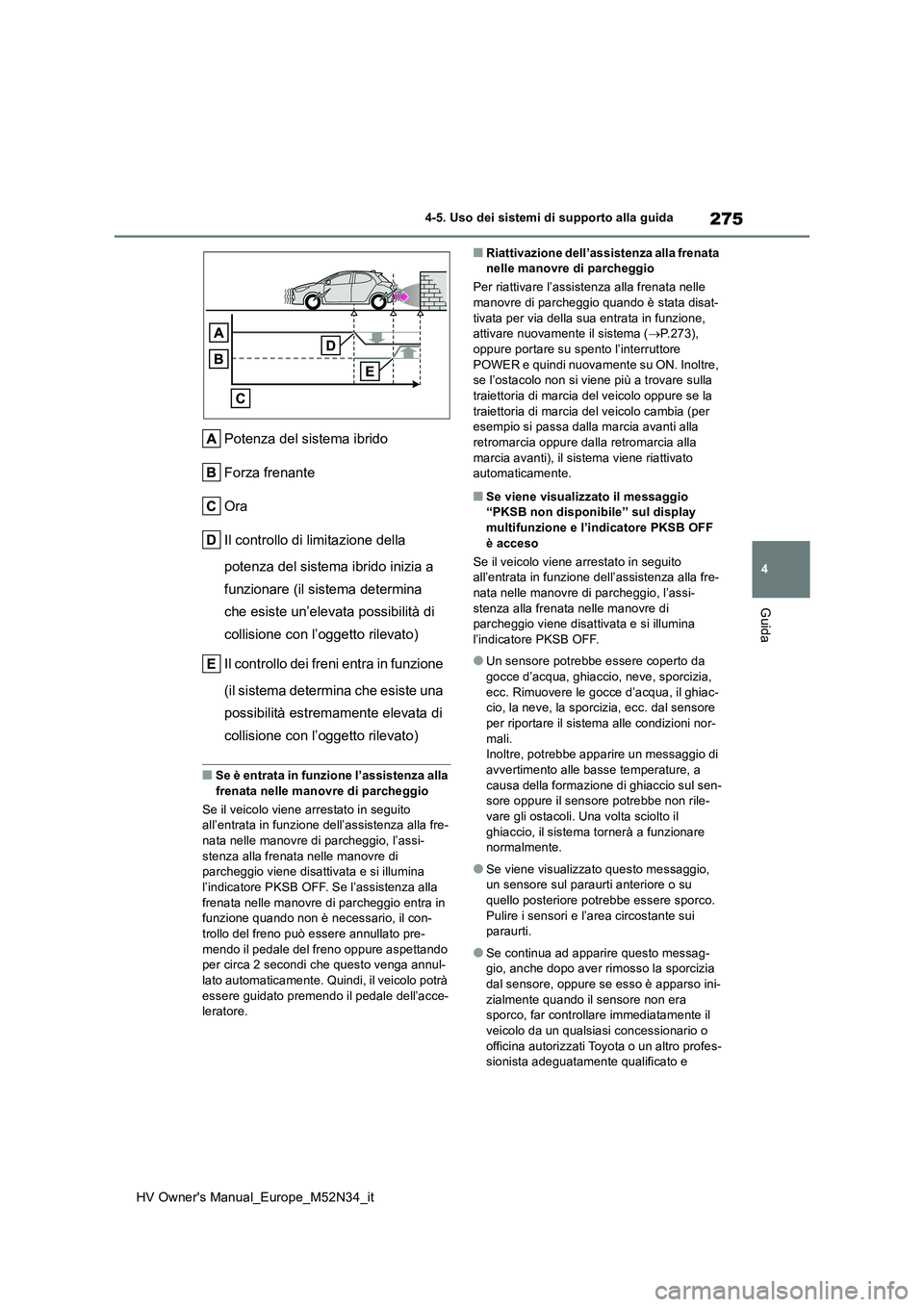

Potenza del sistema ibrido
Forza frenante
Ora
Il controllo di limitazione della
potenza del sistema ibrido inizia a
funzionare (il sistema determina
che esiste un’elevata possibilità di
collisione con l’oggetto rilevato)
Il controllo dei freni entra in funzione
(il sistema determina che esiste una
possibilità estremamente elevata di
collisione con l’oggetto rilevato)
■Se è entrata in funzione l’assistenza alla frenata nelle manovre di parcheggio
Se il veicolo viene arrestato in seguito all’entrata in funzione dell’assistenza alla fre-
nata nelle manovre di parcheggio, l’assi- stenza alla frenata nelle manovre di parcheggio viene disattivata e si illumina
l’indicatore PKSB OFF. Se l’assistenza alla frenata nelle manovre di parcheggio entra in funzione quando non è necessario, il con-
trollo del freno può essere annullato pre- mendo il pedale del freno oppure aspettando per circa 2 secondi che questo venga annul-
lato automaticamente. Quindi, il veicolo potrà essere guidato premendo il pedale dell’acce-leratore.
■Riattivazione dell’assistenza alla frenata nelle manovre di parcheggio
Per riattivare l’assistenza alla frenata nelle manovre di parcheggio quando è stata disat-
tivata per via della sua entrata in funzione, attivare nuovamente il sistema ( P.273), oppure portare su spento l’interruttore
POWER e quindi nuovamente su ON. Inoltre, se l’ostacolo non si viene più a trovare sulla traiettoria di marcia del veicolo oppure se la
traiettoria di marcia del veicolo cambia (per esempio si passa dalla marcia avanti alla retromarcia oppure dalla retromarcia alla
marcia avanti), il sistema viene riattivato automaticamente.
■Se viene visualizzato il messaggio “PKSB non disponibile” sul display
multifunzione e l’indicatore PKSB OFF è acceso
Se il veicolo viene arrestato in seguito all’entrata in funzione dell’assistenza alla fre-
nata nelle manovre di parcheggio, l’assi- stenza alla frenata nelle manovre di parcheggio viene disattivata e si illumina
l’indicatore PKSB OFF.
●Un sensore potrebbe essere coperto da
gocce d’acqua, ghiaccio, neve, sporcizia, ecc. Rimuovere le gocce d’acqua, il ghiac-cio, la neve, la sporcizia, ecc. dal sensore
per riportare il sistema alle condizioni nor- mali.Inoltre, potrebbe apparire un messaggio di
avvertimento alle basse temperature, a causa della formazione di ghiaccio sul sen-sore oppure il sensore potrebbe non rile-
vare gli ostacoli. Una volta sciolto il ghiaccio, il sistema tornerà a funzionare normalmente.
●Se viene visualizzato questo messaggio, un sensore sul paraurti anteriore o su
quello posteriore potrebbe essere sporco. Pulire i sensori e l’area circostante sui paraurti.
●Se continua ad apparire questo messag-gio, anche dopo aver rim osso la sporcizia
dal sensore, oppure se esso è apparso ini- zialmente quando il sensore non era sporco, far controllare immediatamente il
veicolo da un qualsiasi concessionario o officina autorizzati Toyota o un altro profes-sionista adeguatamente qualificato e

276
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida

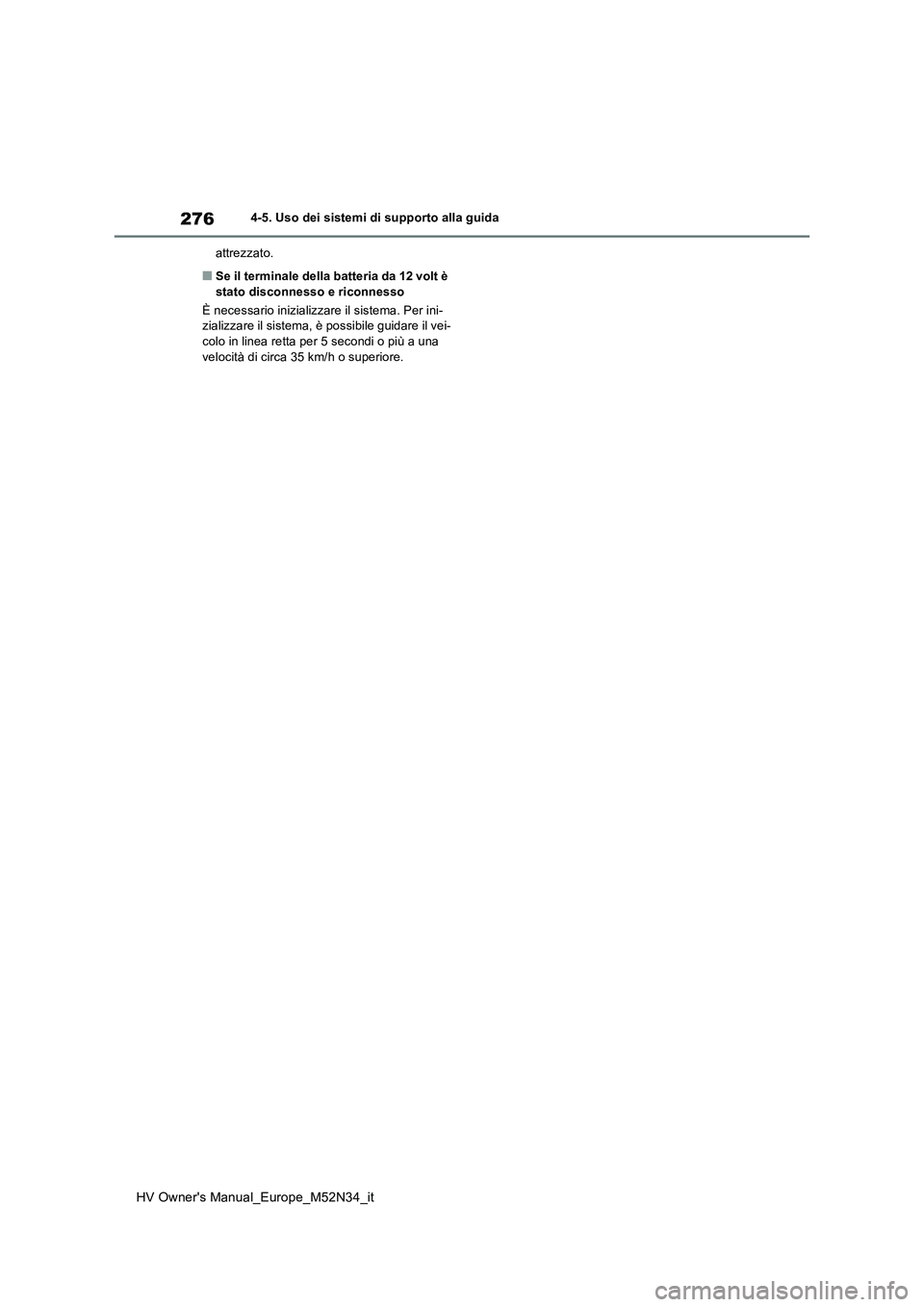

attrezzato.
■Se il terminale della batteria da 12 volt è stato disconnesso e riconnesso
È necessario inizializzare il sistema. Per ini- zializzare il sistema, è possibile guidare il vei-
colo in linea retta per 5 secondi o più a una velocità di circa 35 km/h o superiore.

277
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida

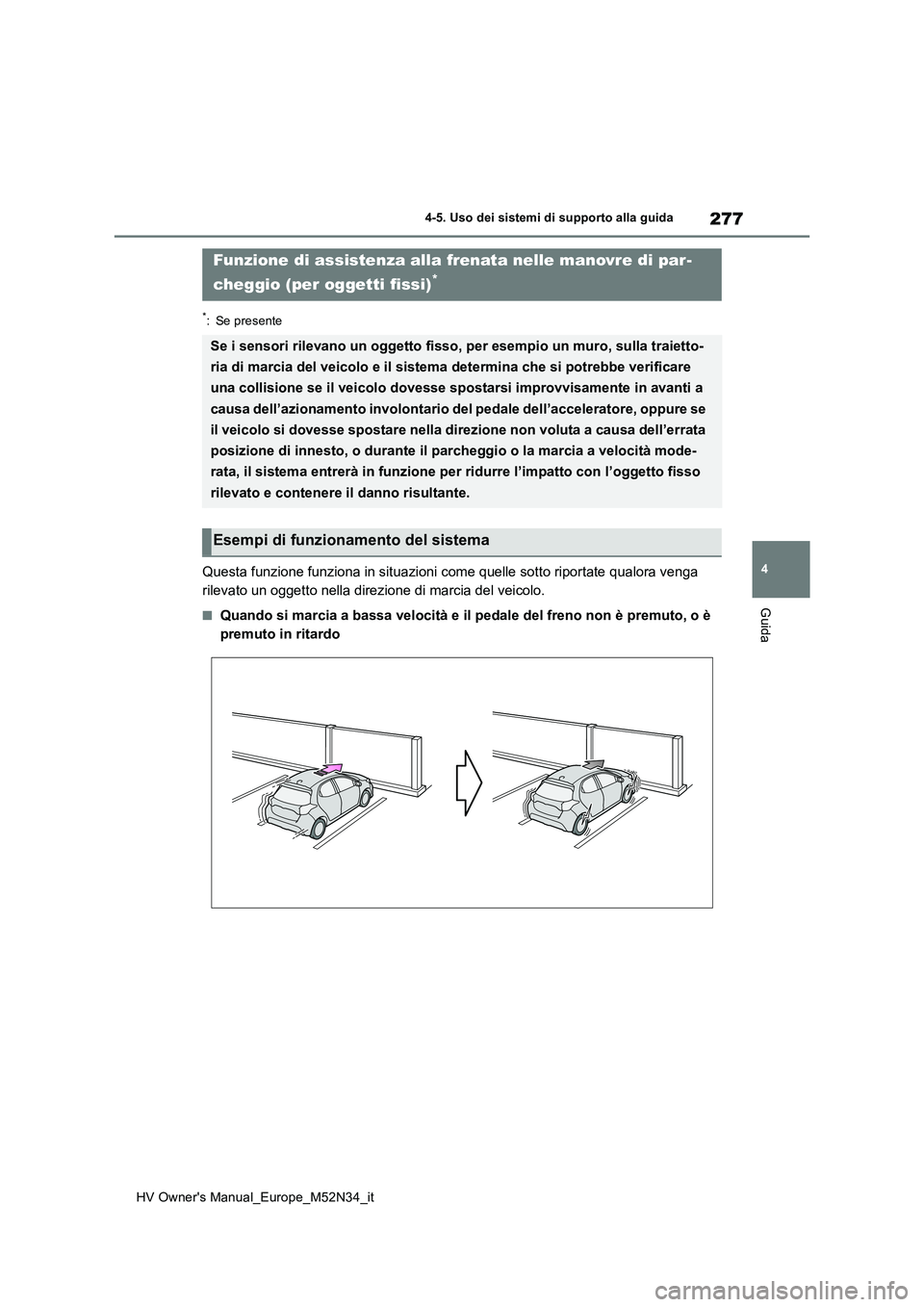

*: Se presente
Questa funzione funziona in situazioni come quelle sotto riportate qualora venga
rilevato un oggetto nella direzione di marcia del veicolo.
■Quando si marcia a bassa velocità e il pedale del freno non è p remuto, o è
premuto in ritardo
Funzione di assistenza alla frenata nelle manovre di par-
cheggio (per oggetti fissi)*
Se i sensori rilevano un oggetto fisso, per esempio un muro, su lla traietto-
ria di marcia del veicolo e il sistema determina che si potrebb e verificare
una collisione se il veicolo dovesse spostarsi improvvisamente in avanti a
causa dell’azionamento involontario del pedale dell’accelerator e, oppure se
il veicolo si dovesse spostare nella direzione non voluta a cau sa dell’errata
posizione di innesto, o durante il parcheggio o la marcia a vel ocità mode-
rata, il sistema entrerà in funzione per ridurre l’impatto con l’oggetto fisso
rilevato e contenere il danno risultante.
Esempi di funzionamento del sistema

278
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida

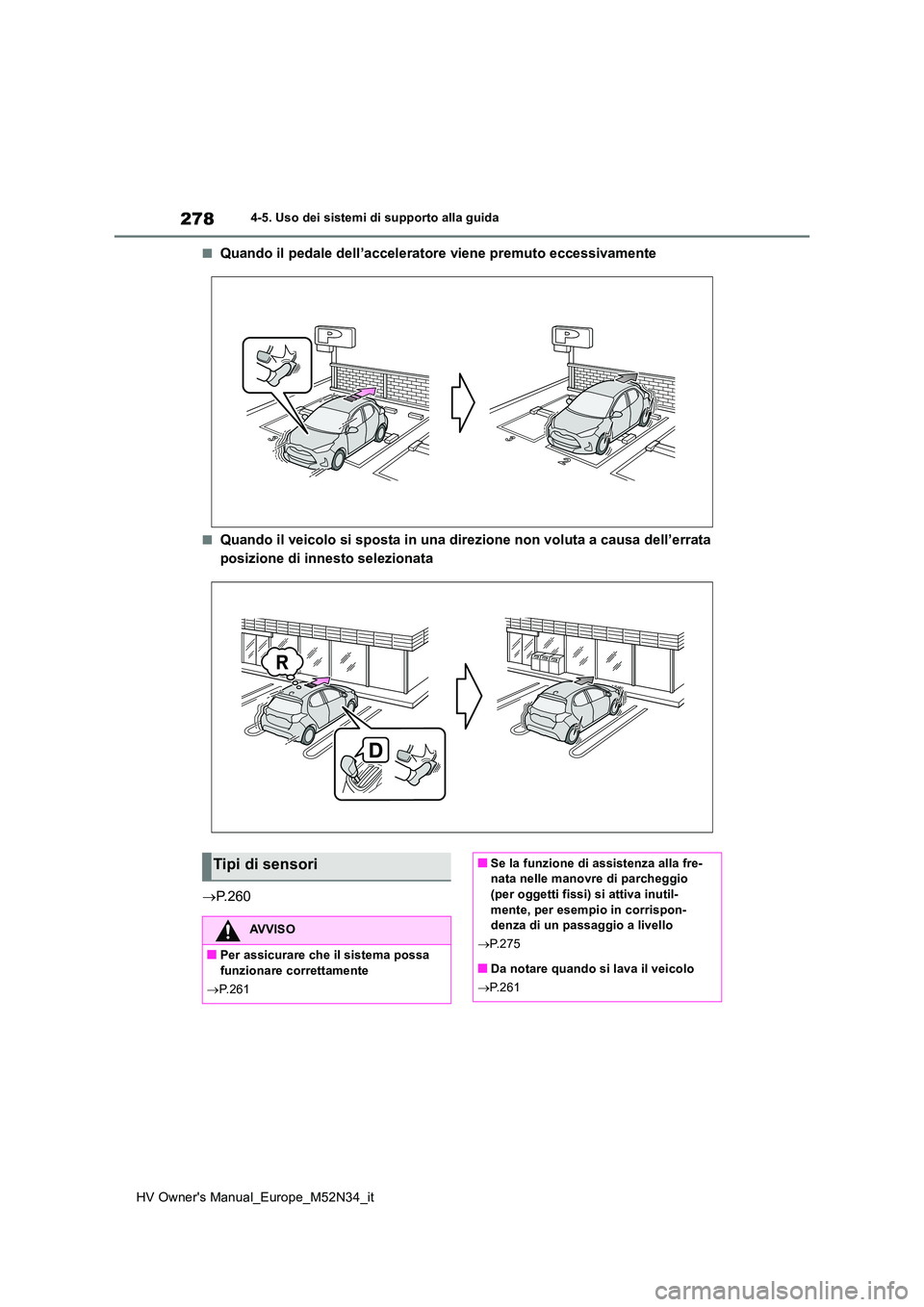

■Quando il pedale dell’acceleratore viene premuto eccessivamente
■Quando il veicolo si sposta in una direzione non voluta a causa dell’errata
posizione di innesto selezionata
 P. 2 6 0
Tipi di sensori
AVVISO
■Per assicurare che il sistema possa funzionare correttamente
 P.261
■Se la funzione di assistenza alla fre- nata nelle manovre di parcheggio
(per oggetti fissi) si attiva inutil- mente, per esempio in corrispon-denza di un passaggio a livello
 P.275
■Da notare quando si lava il veicolo
 P.261
