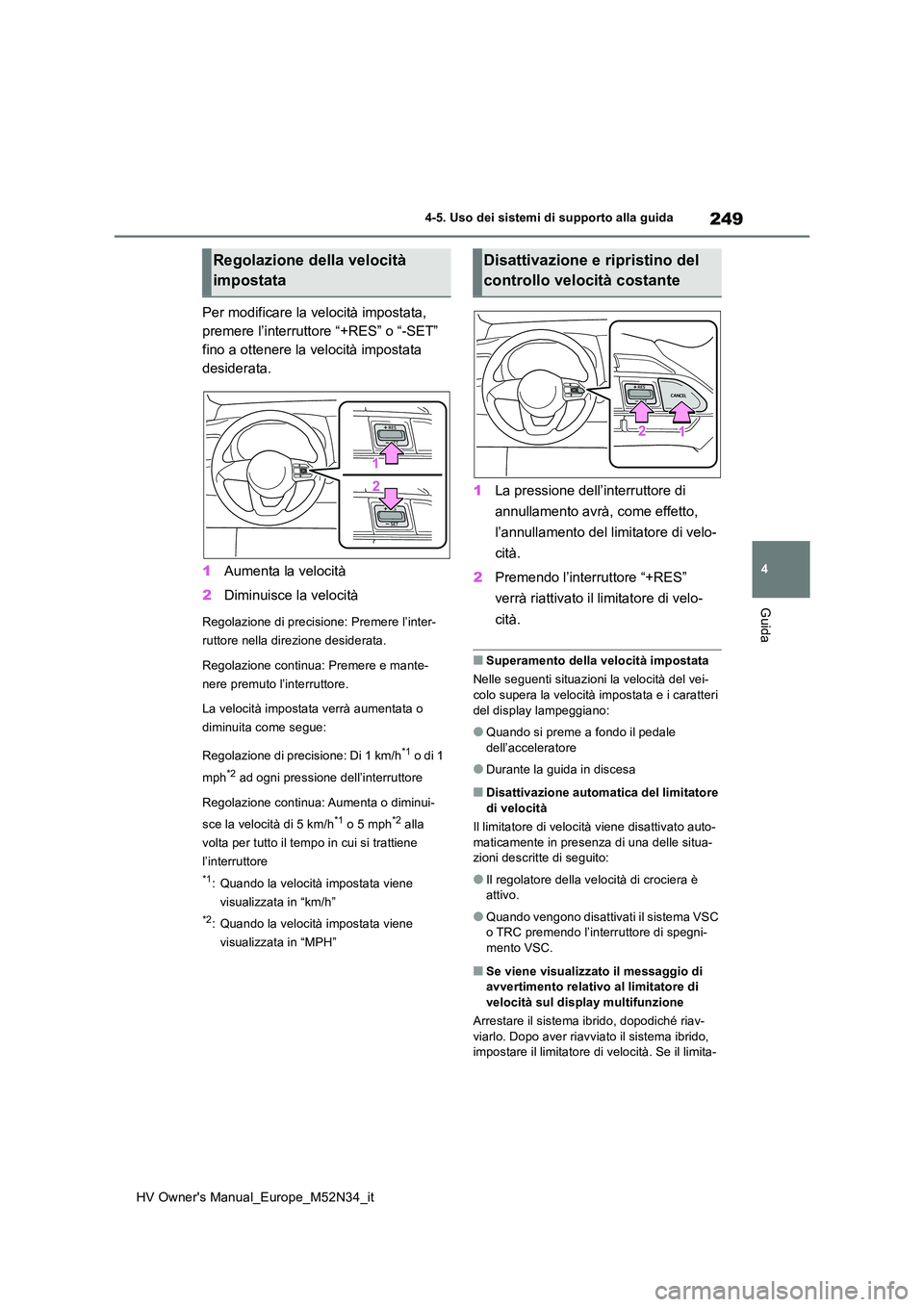

TOYOTA YARIS 2022 Manuale duso (in Italian)

249
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Per modificare la velocità impostata,
premere l’interruttore “+RES” o “-SET”
fino a ottenere la velocità impostata
desiderata.
1 Aumenta la velocità
2 Diminuisce la velocità
Regolazione di precisione: Premere l’inter-
ruttore nella direzione desiderata.
Regolazione continua: Premere e mante-
nere premuto l’interruttore.
La velocità impostata verrà aumentata o
diminuita come segue:
Regolazione di precisione: Di 1 km/h*1 o di 1
mph*2 ad ogni pressione dell’interruttore
Regolazione continua: Aumenta o diminui-
sce la velocità di 5 km/h*1 o 5 mph*2 alla
volta per tutto il tempo in cui si trattiene
l’interruttore
*1: Quando la velocità impostata viene
visualizzata in “km/h”
*2: Quando la velocità impostata viene
visualizzata in “MPH”
1 La pressione dell’interruttore di
annullamento avrà, come effetto,
l’annullamento del limitatore di velo-
cità.
2 Premendo l’interruttore “+RES”
verrà riattivato il limitatore di velo-
cità.
■Superamento della velocità impostata
Nelle seguenti situazioni la velocità del vei- colo supera la velocità impostata e i caratteri
del display lampeggiano:
●Quando si preme a fondo il pedale
dell’acceleratore
●Durante la guida in discesa
■Disattivazione automatica del limitatore
di velocità
Il limitatore di velocità viene disattivato auto- maticamente in presenza di una delle situa-zioni descritte di seguito:
●Il regolatore della velocità di crociera è attivo.
●Quando vengono disattivati il sistema VSC o TRC premendo l’interruttore di spegni-
mento VSC.
■Se viene visualizzato il messaggio di avvertimento relativo al limitatore di velocità sul display multifunzione
Arrestare il sistema ibrido, dopodiché riav-
viarlo. Dopo aver riavviato il sistema ibrido, impostare il limitatore di velocità. Se il limita-
Regolazione della velocità
impostata
Disattivazione e ripristino del
controllo velocità costante

250
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
tore di velocità non può essere impostato, potrebbe sussistere un malfunzionamento del limitatore di velocità stesso. Far control-
lare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-fessionista adeguatamente qualificato e
attrezzato.
*: Se presente
Il sistema RSA riconosce la segnaletica
stradale specifica grazie alla teleca-
mera anteriore e/o al sistema di naviga-
zione con display da 7 pollici/8 pollici
(quando sono disponibili informazioni
sul limite di velocità) e fornisce informa-
zioni al guidatore attraverso il display.
Se il sistema valuta che il veicolo ha
superato il limite di velocità, compiuto
operazioni vietate, ecc. in relazione alla
segnaletica stradale riconosciuta, esso
avvisa il guidatore attraverso un avver-
timento visivo e acustico.
AVVISO
■Per evitare di attivare accidental- mente il limitatore di velocità
Disattivare il limitator e di velocità utiliz-
zando il relativo interruttore principale quando non in funzione.
■Situazioni non compatibili con l’uti-
lizzo del limitatore di velocità
Non utilizzare il limitatore di velocità in alcuna delle seguenti situazioni.Se ciò dovesse avvenire, potrebbe verifi-
carsi una perdita di controllo del veicolo che potrebbe causare un incidente con conseguenti lesioni gravi o mortali.
●Su strade sdrucciolevoli, ricoperte di pioggia, ghiaccio o neve
●Su discese ripide
●Durante il traino di un rimorchio o durante il traino di emergenza
RSA (riconoscimento
segnaletica stradale)*
Riepilogo delle funzioni
AVVISO
■Prima di usare il sistema RSA
Non fare esclusivamente affidamento sul
sistema RSA. RSA è un sistema di assi- stenza alla guida che fornisce informazioni al guidatore, senza tuttavia sostituirsi ad
esso. Guidare sempre nel rispetto delle regole per la sicurezza e delle norme sulla circolazione stradale.

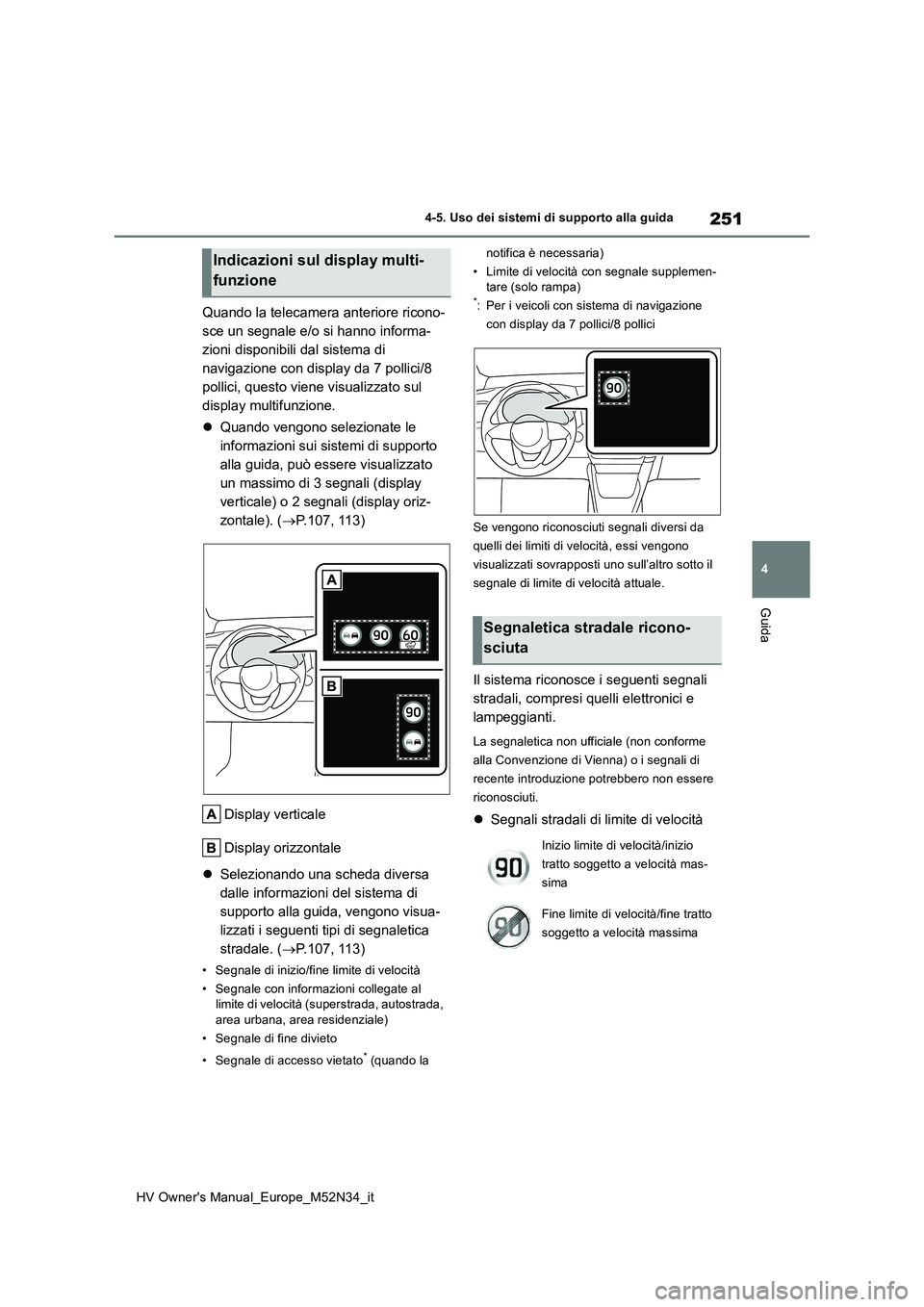

251
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Quando la telecamera anteriore ricono-
sce un segnale e/o si hanno informa-
zioni disponibili dal sistema di
navigazione con display da 7 pollici/8
pollici, questo viene visualizzato sul
display multifunzione.
 Quando vengono selezionate le
informazioni sui sistemi di supporto
alla guida, può essere visualizzato
un massimo di 3 segnali (display
verticale) o 2 segnali (display oriz-
zontale). ( P.107, 113)
Display verticale
Display orizzontale
 Selezionando una scheda diversa
dalle informazioni del sistema di
supporto alla guida, vengono visua-
lizzati i seguenti tipi di segnaletica
stradale. ( P.107, 113)
• Segnale di inizio/fine limite di velocità
• Segnale con informazioni collegate al limite di velocità (superstrada, autostrada,
area urbana, area residenziale)
• Segnale di fine divieto
• Segnale di accesso vietato* (quando la
notifica è necessaria)
• Limite di velocità con segnale supplemen- tare (solo rampa)*: Per i veicoli con sistema di navigazione
con display da 7 pollici/8 pollici
Se vengono riconosciuti segnali diversi da
quelli dei limiti di velocità, essi vengono
visualizzati sovrapposti uno sull’altro sotto il
segnale di limite di velocità attuale.
Il sistema riconosce i seguenti segnali
stradali, compresi quelli elettronici e
lampeggianti.
La segnaletica non ufficiale (non conforme
alla Convenzione di Vienna) o i segnali di
recente introduzione potrebbero non essere
riconosciuti.
 Segnali stradali di limite di velocità
Indicazioni sul display multi-
funzione
Segnaletica stradale ricono-
sciuta
Inizio limite di velocità/inizio
tratto soggetto a velocità mas-
sima
Fine limite di velocità/fine tratto
soggetto a velocità massima

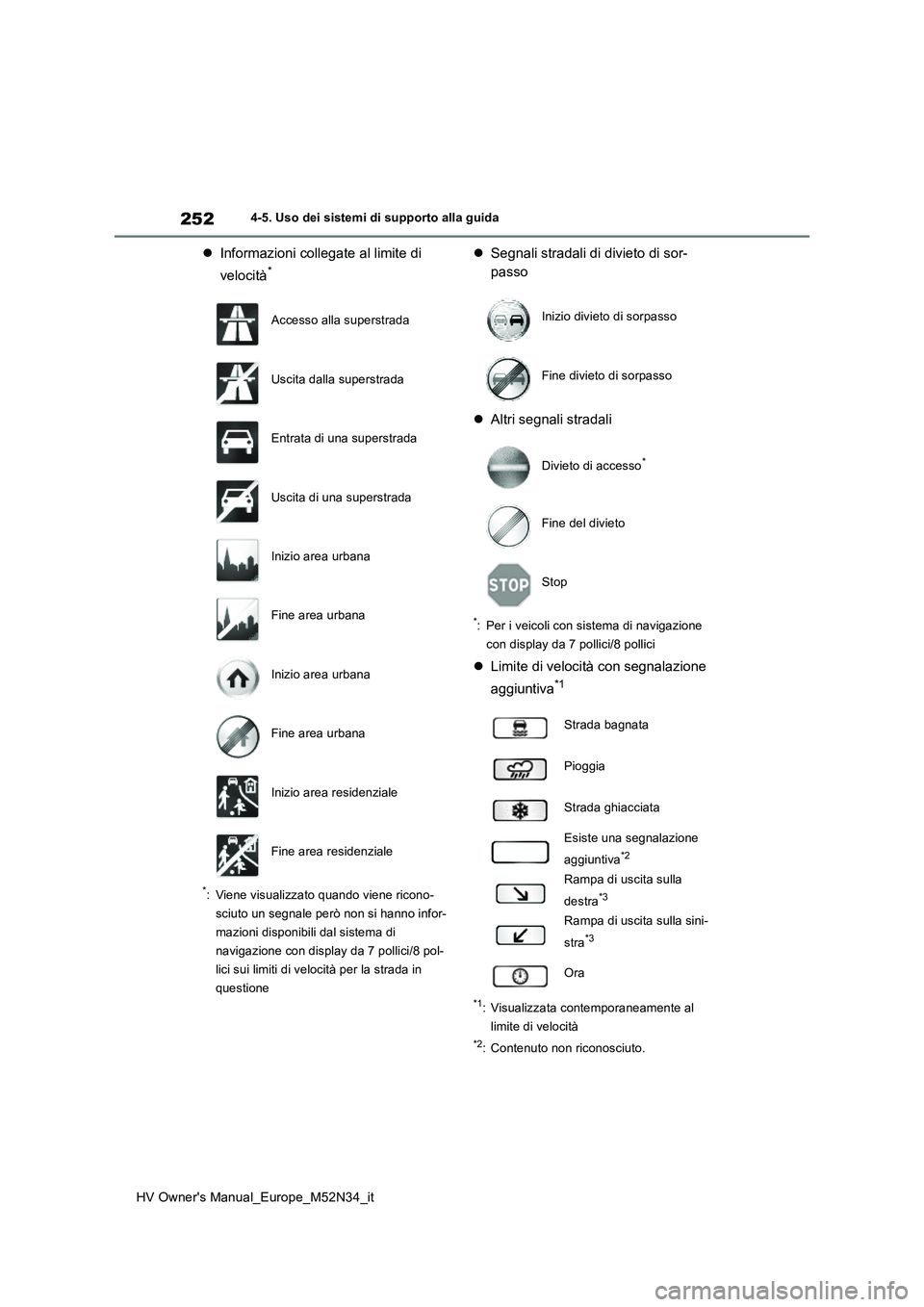

252
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Informazioni collegate al limite di
velocità*
*: Viene visualizzato quando viene ricono-
sciuto un segnale però non si hanno infor-
mazioni disponibili dal sistema di
navigazione con display da 7 pollici/8 pol-
lici sui limiti di velocità per la strada in
questione
 Segnali stradali di divieto di sor-
passo
 Altri segnali stradali
*: Per i veicoli con sistema di navigazione
con display da 7 pollici/8 pollici
 Limite di velocità con segnalazione
aggiuntiva*1
*1: Visualizzata contemporaneamente al
limite di velocità
*2: Contenuto non riconosciuto.
Accesso alla superstrada
Uscita dalla superstrada
Entrata di una superstrada
Uscita di una superstrada
Inizio area urbana
Fine area urbana
Inizio area urbana
Fine area urbana
Inizio area residenziale
Fine area residenziale
Inizio divieto di sorpasso
Fine divieto di sorpasso
Divieto di accesso*
Fine del divieto
Stop
Strada bagnata
Pioggia
Strada ghiacciata
Esiste una segnalazione
aggiuntiva*2
Rampa di uscita sulla
destra*3
Rampa di uscita sulla sini-
stra*3
Ora

253
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*3: Visualizzato quando il sistema rileva la
guida su una rampa.
Nelle situazioni seguenti, il sistema
RSA avverte il guidatore.
 Se la velocità del veicolo supera la
soglia di avvertimento velocità del
segnale di limite di velocità visualiz-
zato, l’immagine del segnale sul
display viene evidenziata ed entra in
funzione un cicalino.
 Quando il sistema RSA riconosce un
segnale di accesso vietato e rileva
che il veicolo è entrato in un’area
vietata sulla base delle informazioni
della mappa del sistema di naviga-
zione, il segnale di divieto di accesso
lampeggia ed entra in funzione il
cicalino. (Per i veicoli con sistema di
navigazione con display da 7 pol-
lici/8 pollici)
 Se il sistema rileva che il veicolo sta
effettuando un sorpasso nonostante
la presenza di un segnale di divieto
di sorpasso sul display multifun-
zione, il segnale stesso lampeggia e
suona un cicalino di avvertimento.
A seconda della situazione, può acca-
dere che l’ambiente relativo alla situa-
zione del traffico (direzione del traffico,
unità di misura in cui è espressa la
velocità) venga rilevato in modo non
corretto e che la funzione di notifica non
funzioni correttamente.
■Procedura di impostazione
1 Premere / (display verticale) o
/ (display orizzontale) degli
interruttori di comando e selezionare
.
2 Premere / (display verticale) o
/ (display orizzontale) degli
interruttori di comando e selezionare
, quindi premere .
■Disattivazione automatica della visua- lizzazione del segnale RSA
Uno o più segnali si disattivano automatica- mente nelle seguenti situazioni.
●Non è stato riconosciuto alcun segnale per una certa distanza.
●Sulla strada è presente una svolta a sini-stra o a destra, ecc.
■Condizioni in cui la funzione può non
funzionare o la rilevazione può non avvenire correttamente
Nelle seguenti situazioni, il sistema RSA non funziona normalmente e potrebbe non rico-
noscere la segnaletica, visualizzare segnali non corretti, ecc. Se ciò dovesse verificarsi non si tratta di un guasto.
●La telecamera anteriore è disallineata a causa di un forte impatto contro il sensore,
ecc.
●Sulla zona del parabrezza vicino alla tele-
camera anteriore sono presenti sporco, neve, adesivi, ecc.
●In caso di condizioni meteorologiche avverse, quali ad esempio pioggia bat-tente, nebbia, neve o tempeste di sabbia.
●Le luci dei veicoli provenienti dalla dire-zione opposta, il sole, ecc. colpiscono la
telecamera anteriore.
●Il segnale è sporco, sbiadito, inclinato o
piegato.
●Il contrasto del segnale elettronico è
minimo.
●Il segnale è totalmente o parzialmente
coperto dalle fronde di un albero, da un palo, ecc.
●Il segnale è visibile alla telecamera ante-riore solo per un breve periodo di tempo.
Funzione di notifica

254
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
●La situazione di guida (svolta, cambio cor- sia, ecc.) viene valutata in maniera errata.
●Se un segnale non è appropriato per la corsia occupata al momento, ma si pre-senta direttamente dopo una diramazione
dell’autostrada o su una corsia adiacente subito prima di convergere.
●Sono presenti negli adesivi sul retro del veicolo che precede.
●Viene riconosciuto un segnale simile a uno compatibile con il sistema.
●La segnaletica di limite di velocità di una strada laterale potrebbe essere rilevata e visualizzata (se la relativa posizione è rile-
vabile dalla telecamera anteriore) mentre il veicolo percorre la strada principale.
●La segnaletica di limite di velocità in corri-spondenza dell’uscita di una rotatoria potrebbe essere rilevata e visualizzata (se
la relativa posizione è rilevabile dalla tele- camera anteriore) mentre si percorre una rotatoria.
●La parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato.
●La luce circostante non è sufficiente o cambia improvvisamente.
●Se viene riconosciuto un segnale destinato invece agli autocarri, ecc.
●Quando si guida in un Paese in cui la dire-zione di marcia è differente.
●I dati delle mappe del sistema di naviga-zione con display da 7 pollici/8 pollici sono
superati.
●Il sistema di navigazione con display da 7
pollici/8 pollici non funziona.
●Le informazioni sulla velocità visualizzate
sul tachimetro e quelle visualizzate dal sistema di navigazione con display da 7 pollici/8 pollici possono differire perché il
sistema di navigazione con display da 7 pollici/8 pollici utilizza i dati delle mappe.
■Visualizzazione dei segnali di limite di velocità
Se l’interruttore POWER è stato spento men-
tre sul display multifunzione era visualizzato un segnale di limite di velocità, il segnale stesso sarà nuovamente visualizzato quando
l’interruttore POWER verrà portato su ON.
■Se appare “Anomalia sistema RSA. Recarsi dal concessionario.”
Il sistema potrebbe non funzionare corretta- mente. Far controllare il veicolo da un qualsi-
asi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato.
■Personalizzazione
Alcune funzioni possono essere personaliz-
zate. (Caratteristiche personalizzabili:  P.445)

255
4
HV Owner's Manual_Europe_M52N34_it
4-5. Uso dei sistemi di supporto alla guida
Guida

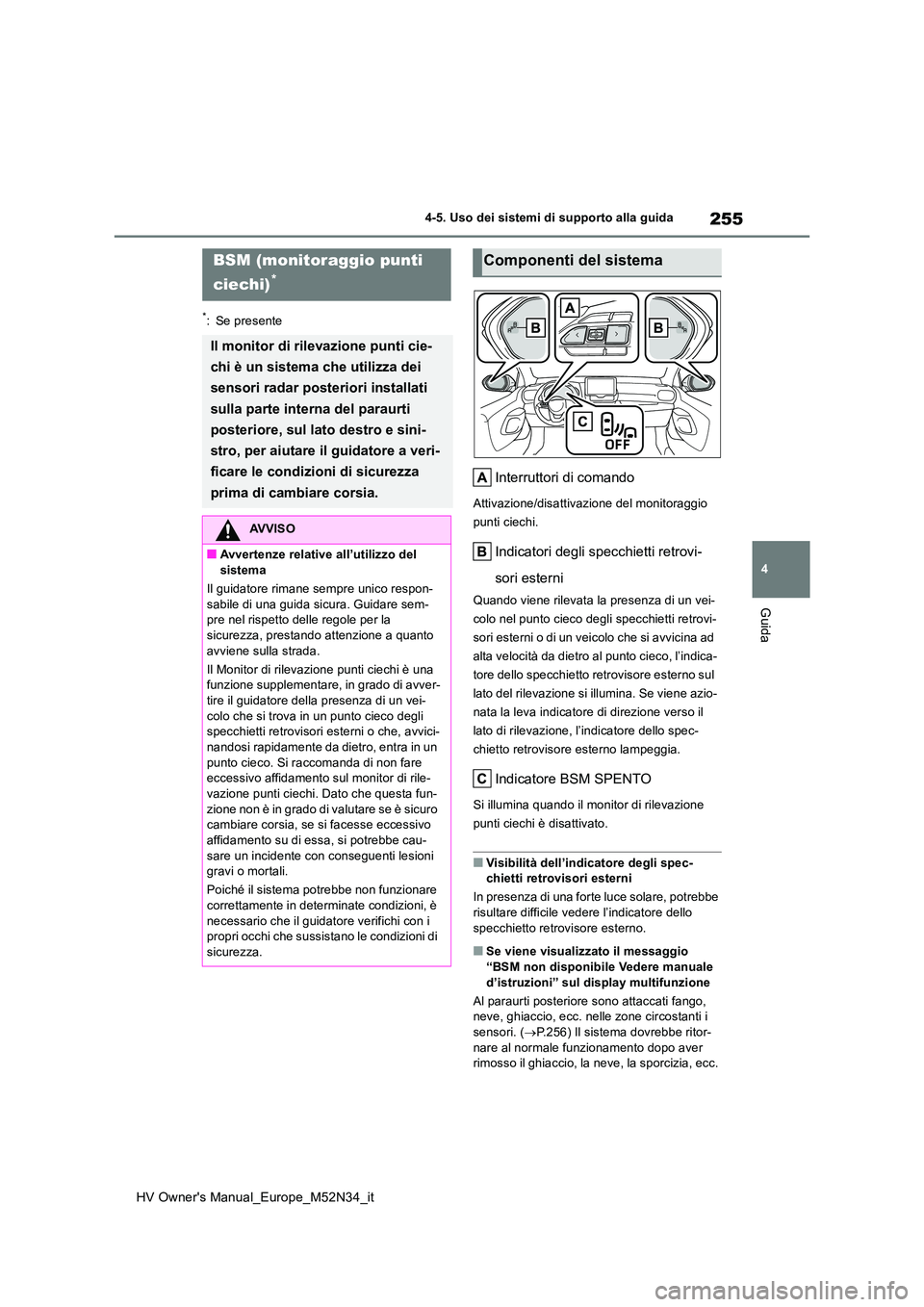

*: Se presente
Interruttori di comando
Attivazione/disattivazione del monitoraggio
punti ciechi.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevata la presenza di un vei-
colo nel punto cieco degli specchietti retrovi-
sori esterni o di un veicolo che si avvicina ad
alta velocità da dietro al punto cieco, l’indica-
tore dello specchietto retrovisore esterno sul
lato del rilevazione si illumina. Se viene azio-
nata la leva indicatore di direzione verso il
lato di rilevazione, l’indicatore dello spec-
chietto retrovisore esterno lampeggia.
Indicatore BSM SPENTO
Si illumina quando il monitor di rilevazione
punti ciechi è disattivato.
■Visibilità dell’indicatore degli spec- chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Se viene visualizzato il messaggio “BSM non disponibile Vedere manuale
d’istruzioni” sul display multifunzione
Al paraurti posteriore sono attaccati fango, neve, ghiaccio, ecc. nelle zone circostanti i
sensori. ( P.256) Il sistema dovrebbe ritor- nare al normale funzionamento dopo aver rimosso il ghiaccio, la neve, la sporcizia, ecc.
BSM (monitoraggio punti
ciechi)*
Il monitor di rilevazione punti cie-
chi è un sistema che utilizza dei
sensori radar posteriori installati
sulla parte interna del paraurti
posteriore, sul lato destro e sini-
stro, per aiutare il guidatore a veri-
ficare le condizioni di sicurezza
prima di cambiare corsia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Il guidatore rimane sempre unico respon- sabile di una guida sicura. Guidare sem-pre nel rispetto delle regole per la
sicurezza, prestando attenzione a quanto avviene sulla strada.
Il Monitor di rilevazione punti ciechi è una funzione supplementare, in grado di avver-
tire il guidatore della presenza di un vei- colo che si trova in un punto cieco degli specchietti retrovisori esterni o che, avvici-
nandosi rapidamente da dietro, entra in un punto cieco. Si raccomanda di non fare eccessivo affidamento sul monitor di rile-
vazione punti ciechi. Dato che questa fun- zione non è in grado di valutare se è sicuro cambiare corsia, se si facesse eccessivo
affidamento su di essa, si potrebbe cau- sare un incidente con conseguenti lesioni gravi o mortali.
Poiché il sistema potrebbe non funzionare
correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di
sicurezza.
Componenti del sistema

256
HV Owner's Manual_Europe_M52N34_it

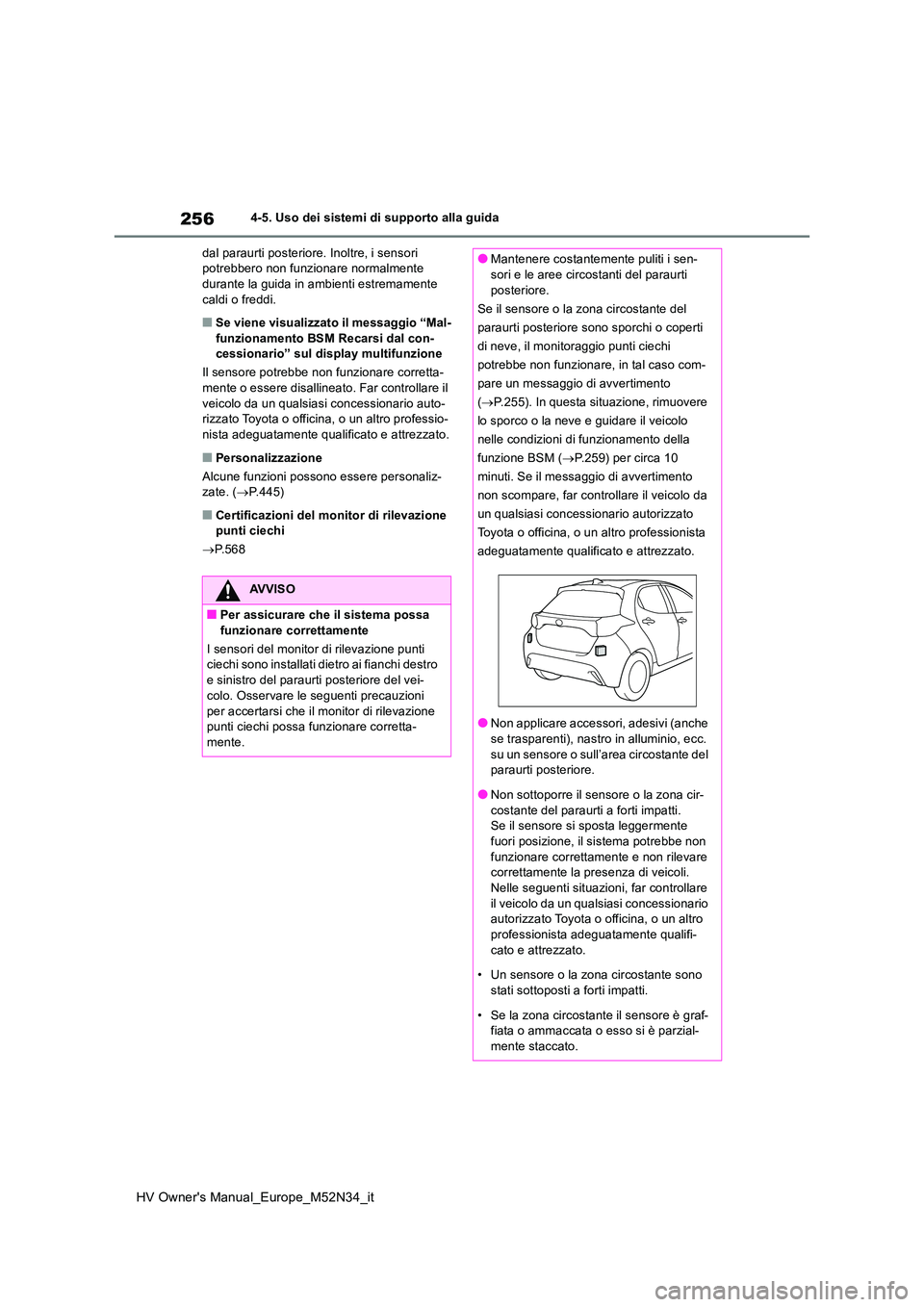

4-5. Uso dei sistemi di supporto alla guida
dal paraurti posteriore. Inoltre, i sensori potrebbero non funzionare normalmente durante la guida in ambienti estremamente
caldi o freddi.
■Se viene visualizzato il messaggio “Mal- funzionamento BSM Recarsi dal con-cessionario” sul display multifunzione
Il sensore potrebbe non funzionare corretta-
mente o essere disallineato. Far controllare il veicolo da un qualsiasi concessionario auto-rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.445)
■Certificazioni del monitor di rilevazione punti ciechi
 P.568
AVVISO
■Per assicurare che il sistema possa funzionare correttamente
I sensori del monitor di rilevazione punti ciechi sono installati dietro ai fianchi destro
e sinistro del paraurti posteriore del vei- colo. Osservare le seguenti precauzioni
per accertarsi che il monitor di rilevazione punti ciechi possa funzionare corretta-mente.
●Mantenere costantemente puliti i sen-sori e le aree circostanti del paraurti
posteriore.
Se il sensore o la zona circostante del
paraurti posteriore s ono sporchi o coperti
di neve, il monitoraggio punti ciechi
potrebbe non funzionare, in tal caso com-
pare un messaggio di avvertimento
( P.255). In questa situazione, rimuovere
lo sporco o la neve e guidare il veicolo
nelle condizioni di funzionamento della
funzione BSM ( P.259) per circa 10
minuti. Se il messaggio di avvertimento
non scompare, far controllare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Non applicare accessor i, adesivi (anche se trasparenti), nastro in alluminio, ecc.
su un sensore o sull’area circostante del paraurti posteriore.
●Non sottoporre il sensore o la zona cir-
costante del paraurti a forti impatti. Se il sensore si sposta leggermente fuori posizione, il sistema potrebbe non
funzionare correttamente e non rilevare correttamente la presenza di veicoli.Nelle seguenti situazioni, far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
• Un sensore o la zona circostante sono stati sottoposti a forti impatti.
• Se la zona circostante il sensore è graf- fiata o ammaccata o esso si è parzial-mente staccato.

257
4
HV Owner's Manual_Europe_M52N34_it

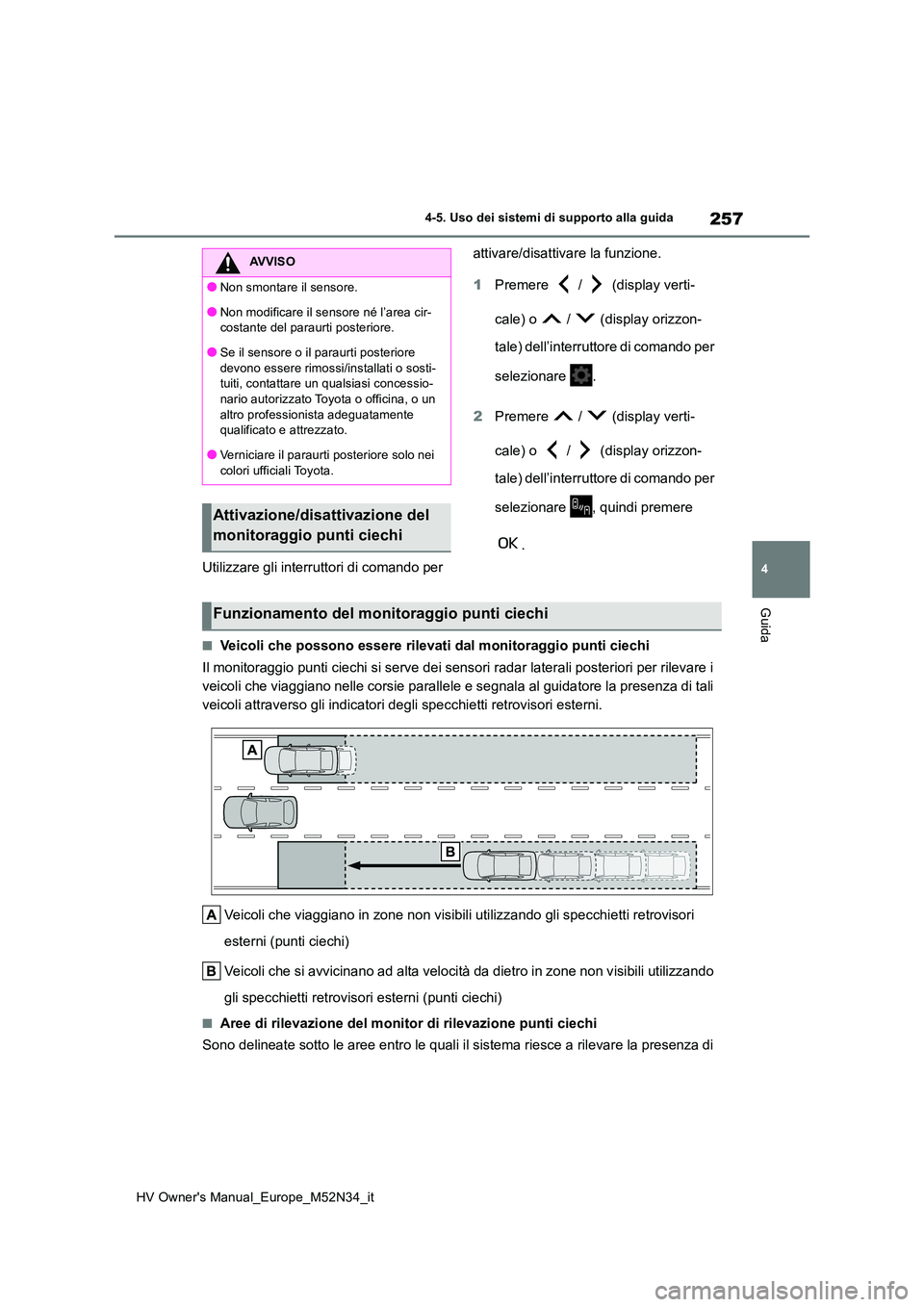

4-5. Uso dei sistemi di supporto alla guida
Guida
Utilizzare gli interruttori di comando per
attivare/disattivare la funzione.
1 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
selezionare .
2 Premere / (display verti-
cale) o / (display orizzon-
tale) dell’interruttore di comando per
selezionare , quindi premere
.
■Veicoli che possono essere rilevati dal monitoraggio punti ciec hi
Il monitoraggio punti ciechi si serve dei sensori radar lateral i posteriori per rilevare i
veicoli che viaggiano nelle corsie parallele e segnala al guida tore la presenza di tali
veicoli attraverso gli indicatori degli specchietti retrovisori esterni.
Veicoli che viaggiano in zone non visibili utilizzando gli spec chietti retrovisori
esterni (punti ciechi)
Veicoli che si avvicinano ad alta velocità da dietro in zone no n visibili utilizzando
gli specchietti retrovisori esterni (punti ciechi)
■Aree di rilevazione del monit or di rilevazione punti ciechi
Sono delineate sotto le aree entro le quali il sistema riesce a rilevare la presenza di
AVVISO
●Non smontare il sensore.
●Non modificare il sensore né l’area cir- costante del paraurti posteriore.
●Se il sensore o il paraurti posteriore
devono essere rimossi/installati o sosti- tuiti, contattare un qualsiasi concessio-nario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.
●Verniciare il paraurti posteriore solo nei
colori ufficiali Toyota.
Attivazione/disattivazione del
monitoraggio punti ciechi
Funzionamento del monitoraggio punti ciechi

258
HV Owner's Manual_Europe_M52N34_it

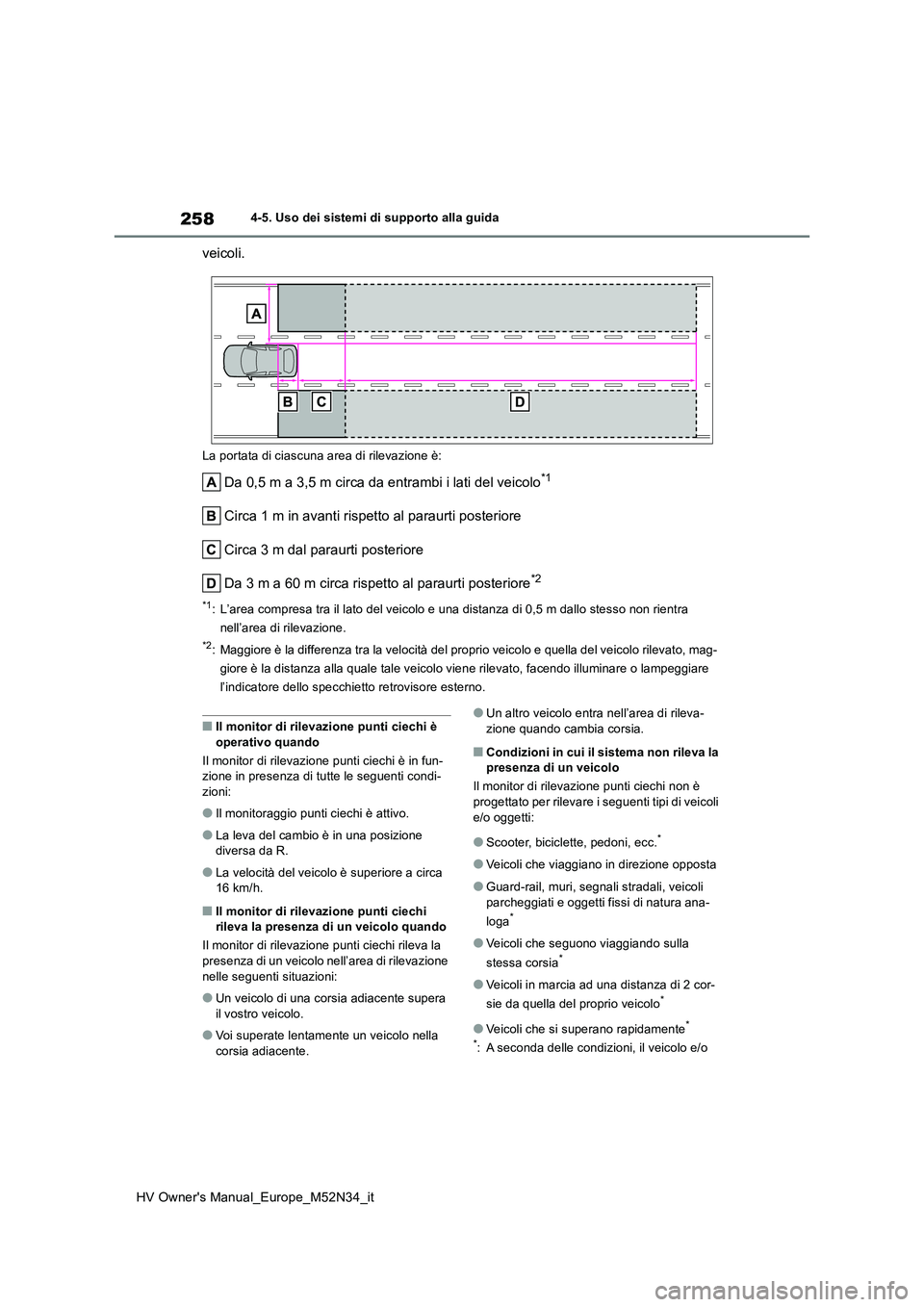

4-5. Uso dei sistemi di supporto alla guida
veicoli.
La portata di ciascuna area di rilevazione è:
Da 0,5 m a 3,5 m circa da entrambi i lati del veicolo*1
Circa 1 m in avanti rispetto al paraurti posteriore
Circa 3 m dal paraurti posteriore
Da 3 m a 60 m circa rispetto al paraurti posteriore*2
*1: L’area compresa tra il lato del veicolo e una distanza di 0,5 m dallo stesso non rientra
nell’area di rilevazione.
*2: Maggiore è la differenza tra la velocità del proprio veicolo e quella del veicolo rilevato, mag-
giore è la distanza alla quale tale veicolo viene rilevato, fac endo illuminare o lampeggiare
l’indicatore dello specchietto retrovisore esterno.
■Il monitor di rilevazione punti ciechi è
operativo quando
Il monitor di rilevazione punti ciechi è in fun- zione in presenza di tutte le seguenti condi-zioni:
●Il monitoraggio punti ciechi è attivo.
●La leva del cambio è in una posizione diversa da R.
●La velocità del veicolo è superiore a circa 16 km/h.
■Il monitor di rilevazione punti ciechi rileva la presenza di un veicolo quando
Il monitor di rilevazione punti ciechi rileva la
presenza di un veicolo nell’area di rilevazione nelle seguenti situazioni:
●Un veicolo di una corsia adiacente supera il vostro veicolo.
●Voi superate lentamente un veicolo nella corsia adiacente.
●Un altro veicolo entra nell’area di rileva-
zione quando cambia corsia.
■Condizioni in cui il sistema non rileva la presenza di un veicolo
Il monitor di rilevazione punti ciechi non è progettato per rilevare i seguenti tipi di veicoli
e/o oggetti:
●Scooter, biciclette, pedoni, ecc.*
●Veicoli che viaggiano in direzione opposta
●Guard-rail, muri, segnali stradali, veicoli
parcheggiati e oggetti fissi di natura ana-
loga*
●Veicoli che seguono viaggiando sulla
stessa corsia*
●Veicoli in marcia ad una distanza di 2 cor-
sie da quella del proprio veicolo*
●Veicoli che si superano rapidamente*
*: A seconda delle condizioni, il veicolo e/o
