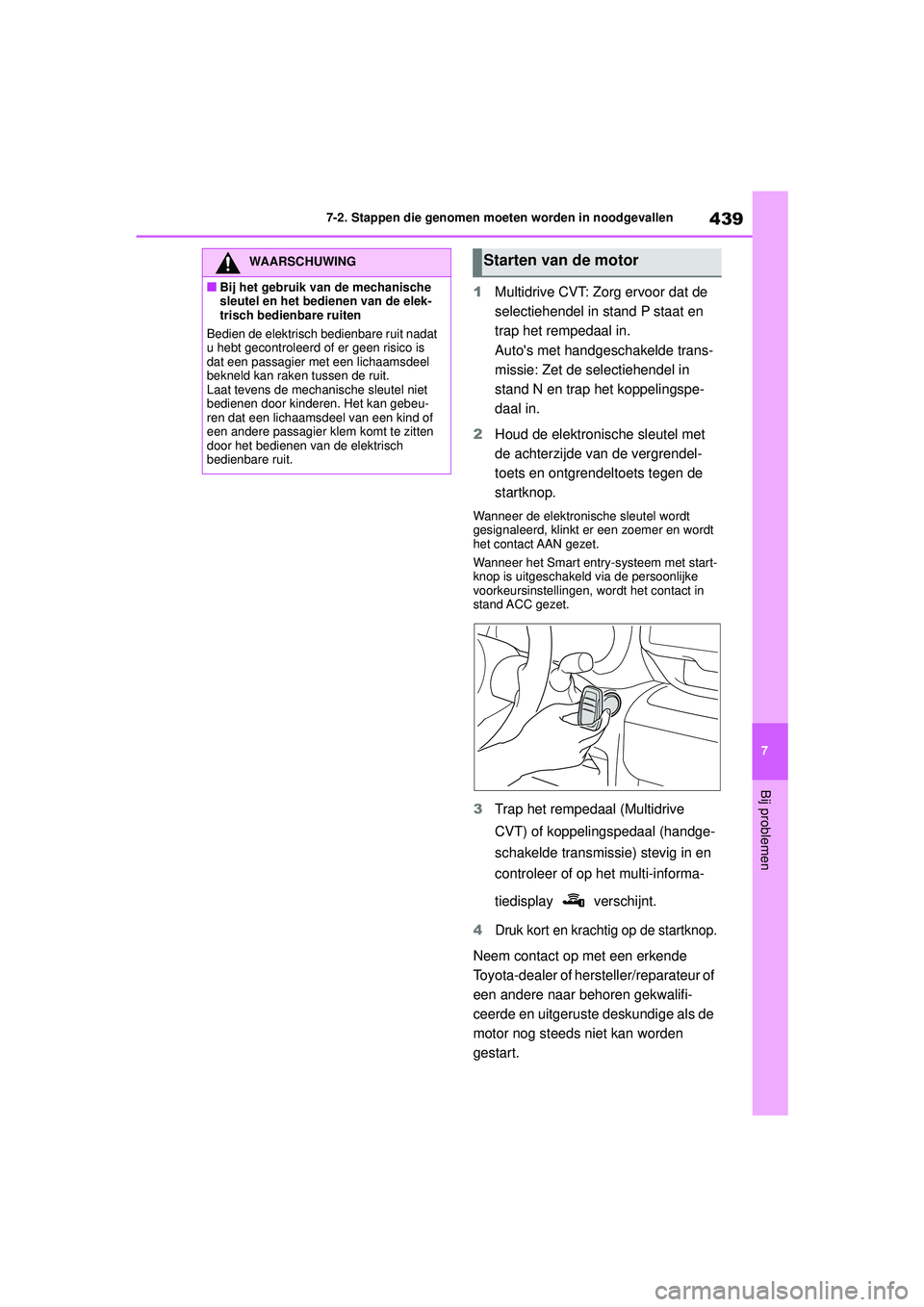

TOYOTA YARIS CROSS 2022 Instructieboekje (in Dutch)

439
7
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1Multidrive CVT: Zorg ervoor dat de
selectiehendel in stand P staat en
trap het rempedaal in.
Auto's met handgeschakelde trans-
missie: Zet de selectiehendel in
stand N en trap het koppelingspe-
daal in.
2 Houd de elektronische sleutel met
de achterzijde van de vergrendel-
toets en ontgrendeltoets tegen de
startknop.
Wanneer de elektronische sleutel wordt
gesignaleerd, klinkt er een zoemer en wordt
het contact AAN gezet.
Wanneer het Smart entry-systeem met start-
knop is uitgeschakeld via de persoonlijke
voorkeursinstellingen, wordt het contact in
stand ACC gezet.
3 Trap het rempedaal (Multidrive
CVT) of koppelingspedaal (handge-
schakelde transmissie) stevig in en
controleer of op het multi-informa-
tiedisplay verschijnt.
4Druk kort en krachtig op de startknop.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
motor nog steeds niet kan worden
gestart.
WAARSCHUWING
■Bij het gebruik van de mechanische
sleutel en het bedienen van de elek-
trisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat
u hebt gecontroleerd of er geen risico is
dat een passagier met een lichaamsdeel
bekneld kan raken tussen de ruit.
Laat tevens de mechanische sleutel niet
bedienen door kinderen. Het kan gebeu-
ren dat een lichaamsdeel van een kind of
een andere passagier klem komt te zitten
door het bedienen van de elektrisch
bedienbare ruit.
Starten van de motor
YARIS_CROSS_OM_Europe_OM52N20E.book Page 439 Monday, September 6, 2021 11:13 AM

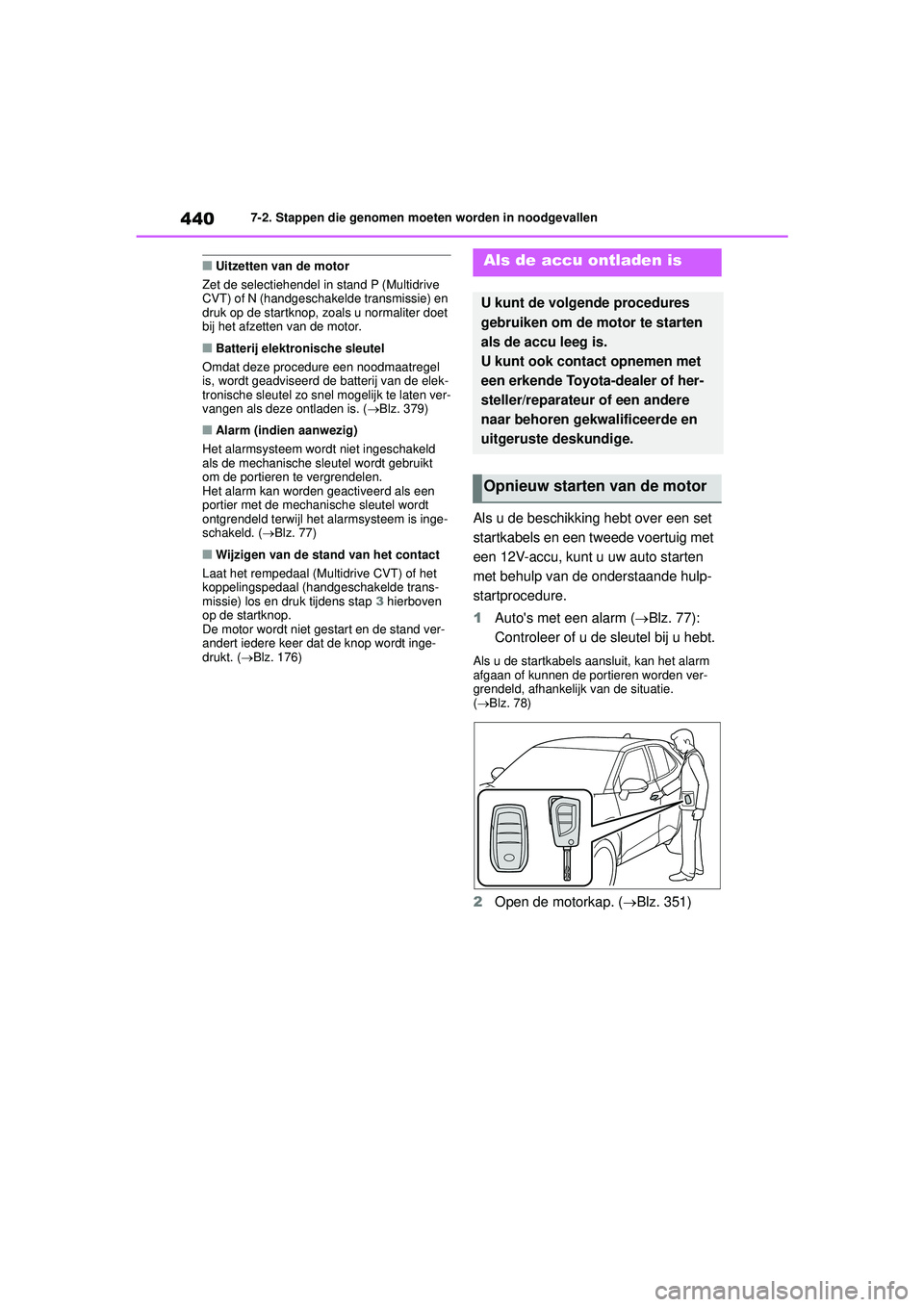

440
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Uitzetten van de motor
Zet de selectiehendel in stand P (Multidrive
CVT) of N (handgeschakelde transmissie) en
druk op de startknop, zoals u normaliter doet
bij het afzetten van de motor.
■Batterij elektronische sleutel
Omdat deze procedure een noodmaatregel
is, wordt geadviseerd de batterij van de elek-
tronische sleutel zo snel mogelijk te laten ver-
vangen als deze ontladen is. ( Blz. 379)
■Alarm (indien aanwezig)
Het alarmsysteem word t niet ingeschakeld
als de mechanische sleutel wordt gebruikt
om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een
portier met de mechanische sleutel wordt
ontgrendeld terwijl het alarmsysteem is inge-
schakeld. ( Blz. 77)
■Wijzigen van de stand van het contact
Laat het rempedaal (Multidrive CVT) of het
koppelingspedaal (handgeschakelde trans-
missie) los en druk tijdens stap 3 hierboven
op de startknop.
De motor wordt niet gestart en de stand ver-
andert iedere keer dat de knop wordt inge-
drukt. ( Blz. 176)
Als u de beschikking hebt over een set
startkabels en een tweede voertuig met
een 12V-accu, kunt u uw auto starten
met behulp van de onderstaande hulp-
startprocedure.
1 Auto's met een alarm ( Blz. 77):
Controleer of u de sleutel bij u hebt.
Als u de startkabels aansluit, kan het alarm
afgaan of kunnen de portieren worden ver-
grendeld, afhankelijk van de situatie.
(  Blz. 78)
2 Open de motorkap. ( Blz. 351)
Als de accu ontladen is
U kunt de volgende procedures
gebruiken om de motor te starten
als de accu leeg is.
U kunt ook contact opnemen met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Opnieuw starten van de motor
YARIS_CROSS_OM_Europe_OM52N20E.book Page 440 Monday, September 6, 2021 11:13 AM

441
7
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

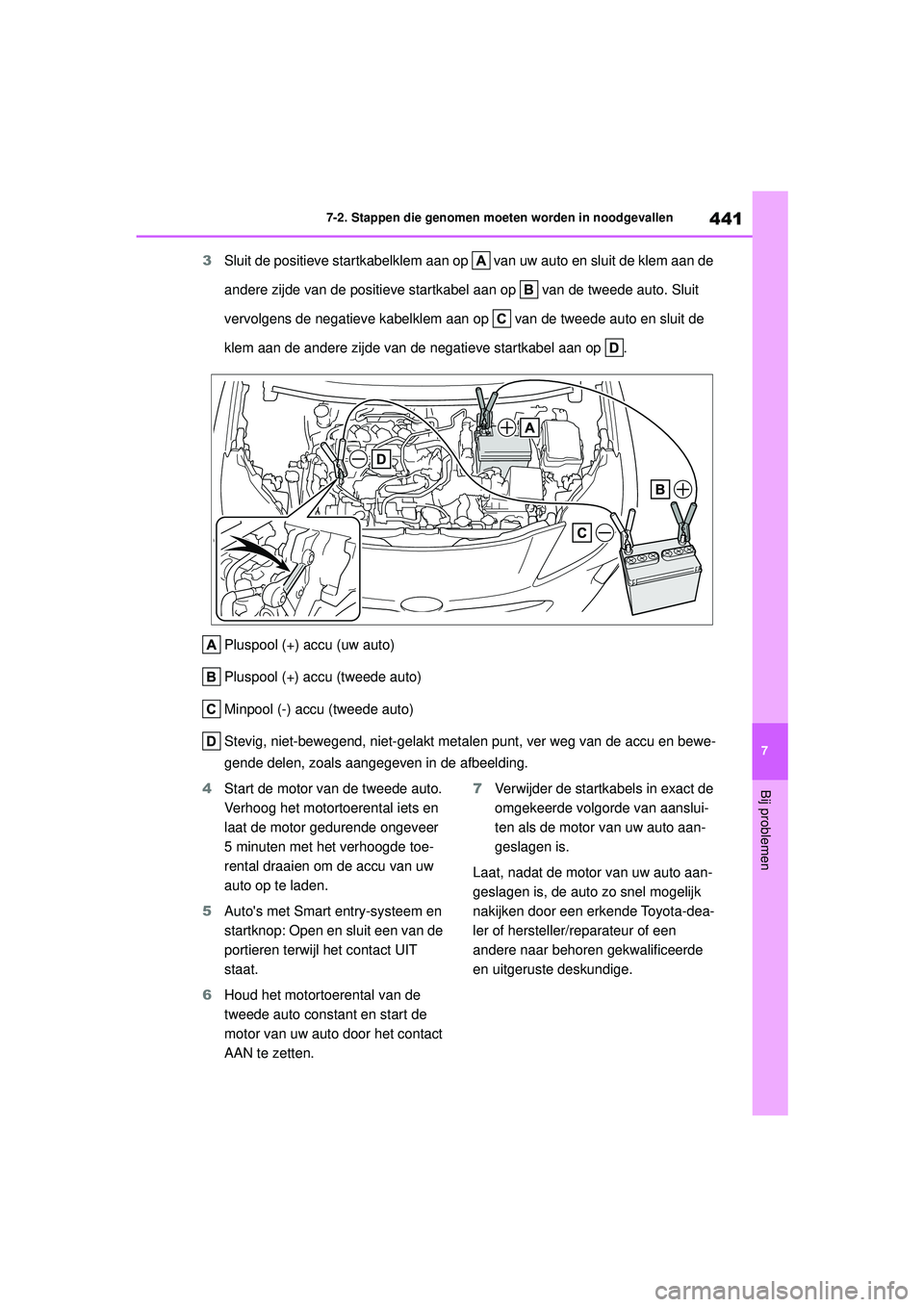

3Sluit de positieve startkabelklem aan op van uw auto en sluit de klem aan de
andere zijde van de positieve startkabel aan op van de tweede auto. Sluit
vervolgens de negatieve kabelklem aan op van de tweede auto en sluit de
klem aan de andere zijde van de negatieve startkabel aan op .
Pluspool (+) accu (uw auto)
Pluspool (+) accu (tweede auto)
Minpool (-) accu (tweede auto)
Stevig, niet-bewegend, niet-gelakt metalen punt, ver weg van de accu en bewe-
gende delen, zoals aangegeven in de afbeelding.
4 Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de accu van uw
auto op te laden.
5 Auto's met Smart entry-systeem en
startknop: Open en sluit een van de
portieren terwijl het contact UIT
staat.
6 Houd het motortoerental van de
tweede auto constant en start de
motor van uw auto door het contact
AAN te zetten. 7
Verwijder de startkabels in exact de
omgekeerde volgorde van aanslui-
ten als de motor van uw auto aan-
geslagen is.
Laat, nadat de motor van uw auto aan-
geslagen is, de auto zo snel mogelijk
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 441 Monday, September 6, 2021 11:13 AM

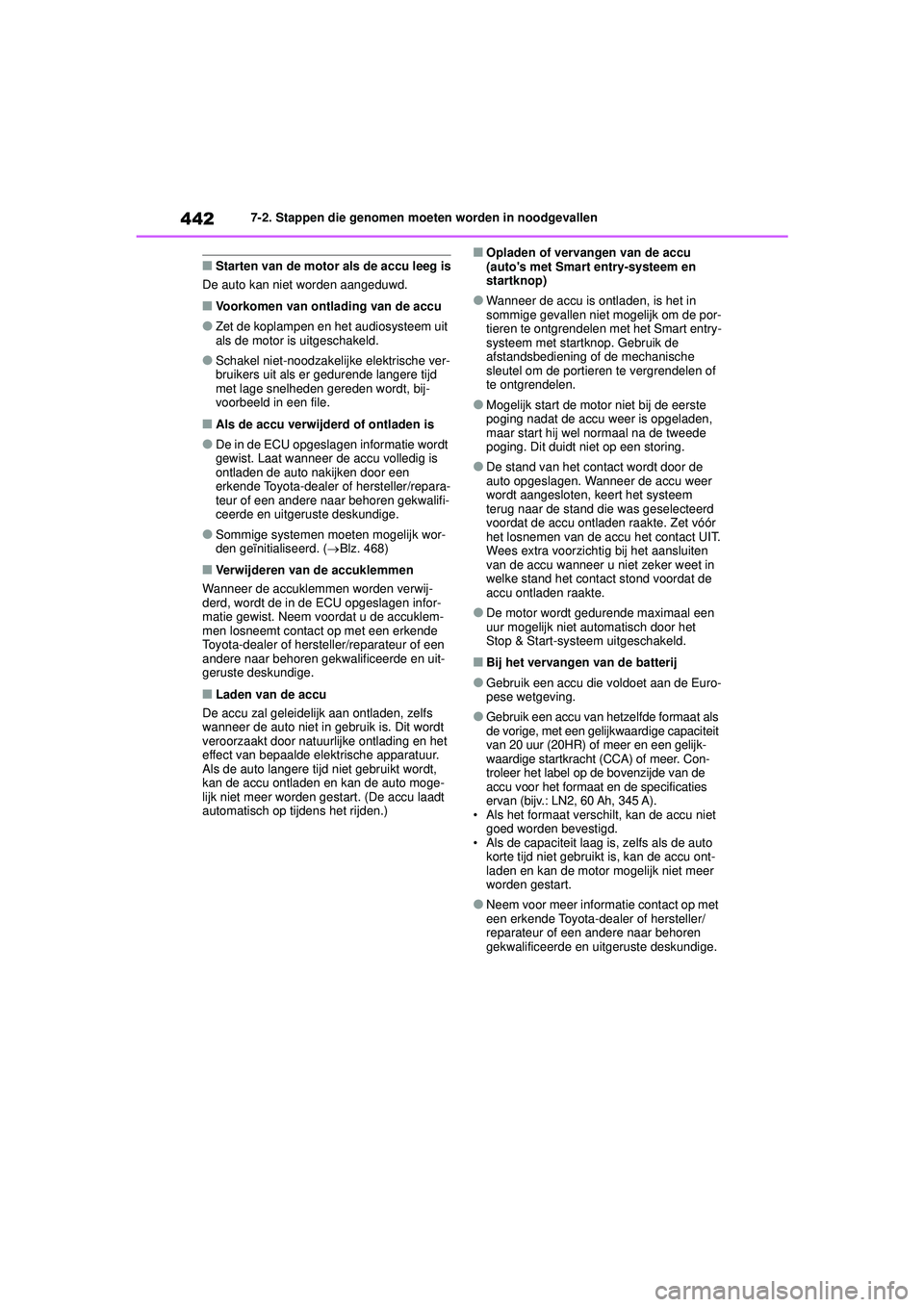

442
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Starten van de motor als de accu leeg is
De auto kan niet worden aangeduwd.
■Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit
als de motor is uitgeschakeld.
●Schakel niet-noodzakelij ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de accu verwijderd of ontladen is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de accu volledig is
ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( Blz. 468)
■Verwijderen van de accuklemmen
Wanneer de accuklemmen worden verwij-
derd, wordt de in de ECU opgeslagen infor-
matie gewist. Neem voordat u de accuklem-
men losneemt contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs
wanneer de auto niet in gebruik is. Dit wordt
veroorzaakt door natuurlijke ontlading en het
effect van bepaalde elektrische apparatuur.
Als de auto langere tijd niet gebruikt wordt,
kan de accu ontladen en kan de auto moge-
lijk niet meer worden gestart. (De accu laadt
automatisch op tijdens het rijden.)
■Opladen of vervangen van de accu
(auto's met Smart entry-systeem en
startknop)
●Wanneer de accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
●Mogelijk start de motor niet bij de eerste
poging nadat de accu weer is opgeladen,
maar start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
●De stand van het contact wordt door de
auto opgeslagen. Wanneer de accu weer
wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de accu ontladen raakte. Zet vóór
het losnemen van de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten
van de accu wanneer u niet zeker weet in
welke stand het contact stond voordat de
accu ontladen raakte.
●De motor wordt gedurende maximaal een
uur mogelijk niet automatisch door het
Stop & Start-systeem uitgeschakeld.
■Bij het vervangen van de batterij
●Gebruik een accu die voldoet aan de Euro-
pese wetgeving.
●Gebruik een accu van hetzelfde formaat als
de vorige, met een gelijkwaardige capaciteit
van 20 uur (20HR) of meer en een gelijk-
waardige startkracht (CCA) of meer. Con-
troleer het label op de bovenzijde van de
accu voor het formaat en de specificaties
ervan (bijv.: LN2, 60 Ah, 345 A).
• Als het formaat verschilt, kan de accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de accu ont-
laden en kan de motor mogelijk niet meer
worden gestart.
●Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 442 Monday, September 6, 2021 11:13 AM

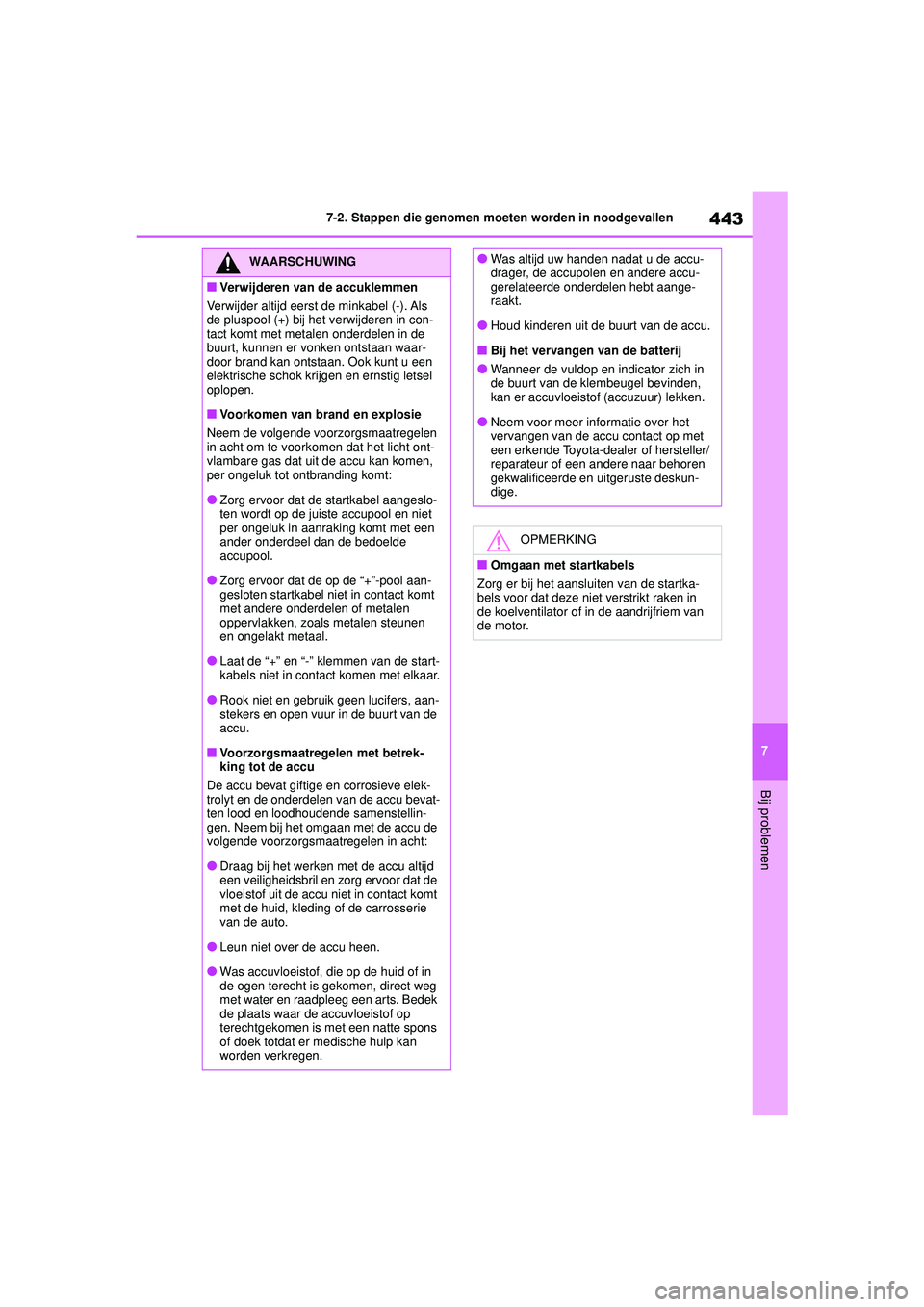

443
7
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
WAARSCHUWING
■Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krij gen en ernstig letsel
oplopen.
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de accu kan komen,
per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aangeslo-
ten wordt op de juiste accupool en niet
per ongeluk in aanraking komt met een
ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
accu.
■Voorzorgsmaatregelen met betrek-
king tot de accu
De accu bevat giftige en corrosieve elek-
trolyt en de onderdelen van de accu bevat-
ten lood en loodhoudende samenstellin-
gen. Neem bij het omgaan met de accu de
volgende voorzorgsmaatregelen in acht:
●Draag bij het werken met de accu altijd
een veiligheidsbril en zorg ervoor dat de
vloeistof uit de accu niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts. Bedek
de plaats waar de accuvloeistof op
terechtgekomen is met een natte spons
of doek totdat er medische hulp kan
worden verkregen.
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de accu.
■Bij het vervangen van de batterij
●Wanneer de vuldop en indicator zich in
de buurt van de klembeugel bevinden,
kan er accuvloeistof (accuzuur) lekken.
●Neem voor meer informatie over het
vervangen van de accu contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilator of in de aandrijfriem van
de motor.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 443 Monday, September 6, 2021 11:13 AM

444
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen

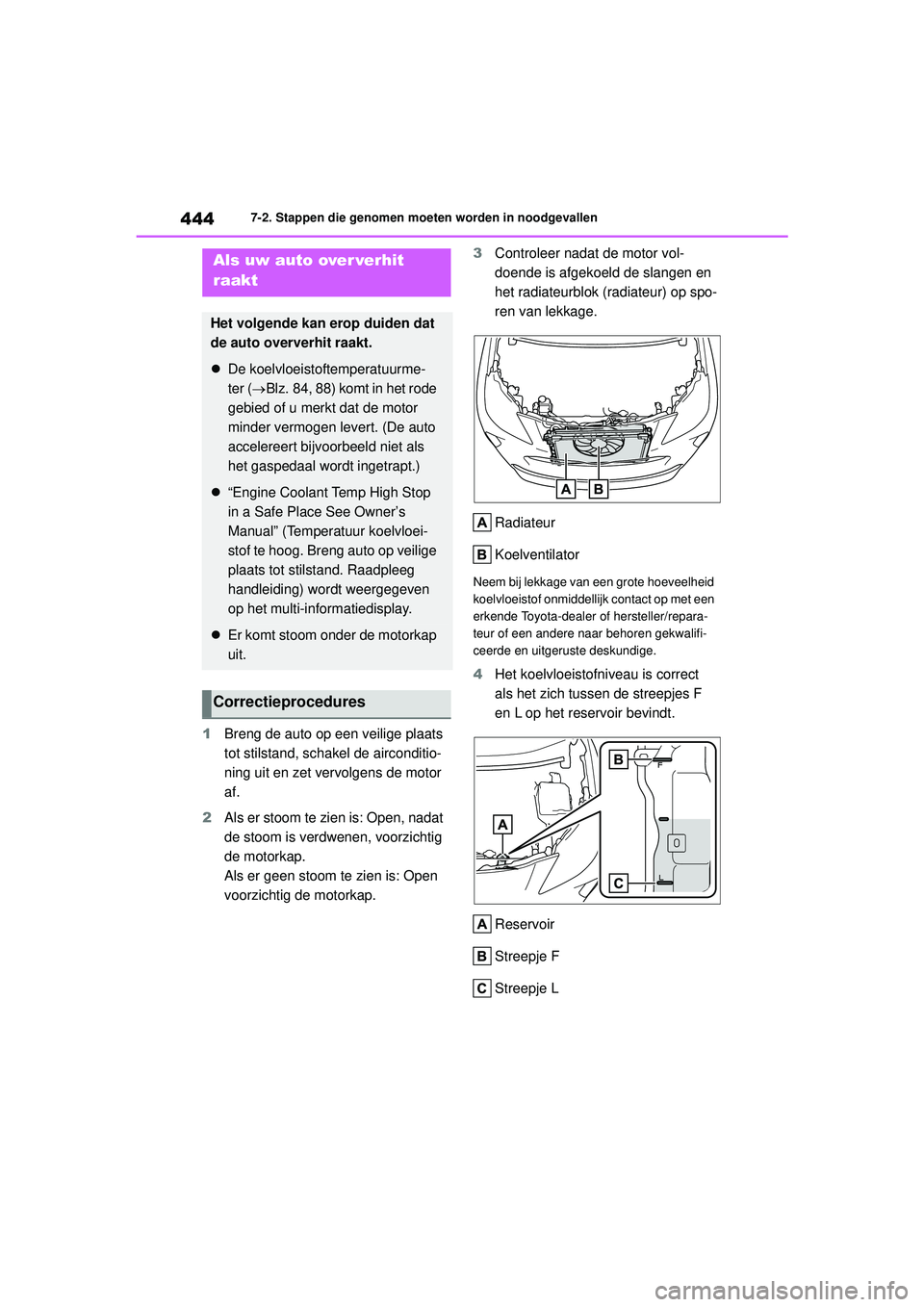

1Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2 Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap. 3
Controleer nadat de motor vol-
doende is afgekoeld de slangen en
het radiateurblok (radiateur) op spo-
ren van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes F
en L op het reservoir bevindt.
Reservoir
Streepje F
Streepje L
Als uw auto over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De koelvloeistoftemperatuurme-
ter (Blz. 84, 88) komt in het rode
gebied of u merkt dat de motor
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als
het gaspedaal wordt ingetrapt.)
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
Er komt stoom onder de motorkap
uit.
Correctieprocedures
YARIS_CROSS_OM_Europe_OM52N20E.book Page 444 Monday, September 6, 2021 11:13 AM

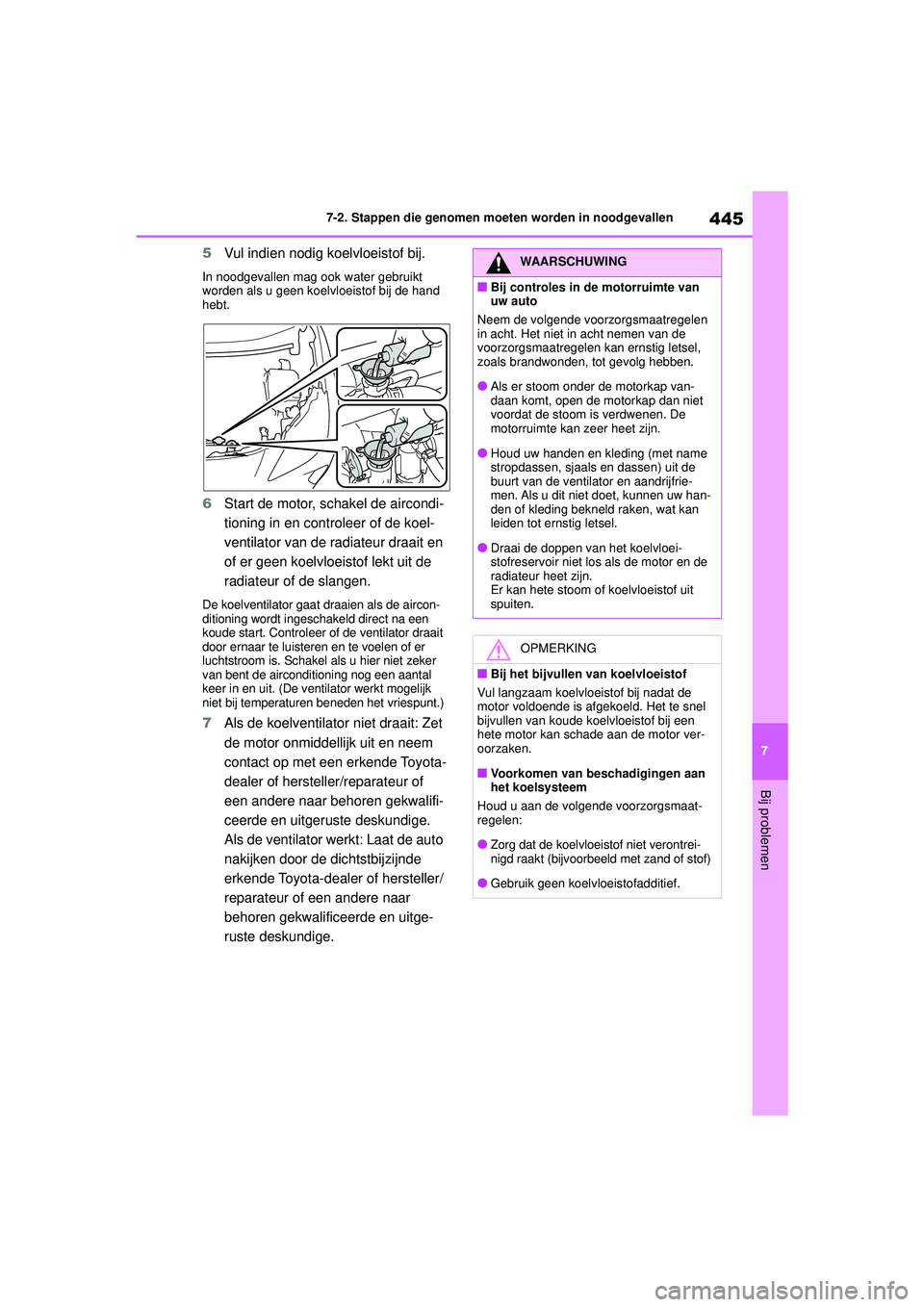

445
7
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
5Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
6Start de motor, schakel de aircondi-
tioning in en controleer of de koel-
ventilator van de radiateur draait en
of er geen koelvloeistof lekt uit de
radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Schakel als u hier niet zeker
van bent de airconditioning nog een aantal
keer in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het vriespunt.)
7Als de koelventilator niet draait: Zet
de motor onmiddellijk uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de ventilator werkt: Laat de auto
nakijken door de dichtstbijzijnde
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Houd uw handen en kleding (met name
stropdassen, sjaals en dassen) uit de
buurt van de ventilator en aandrijfrie-
men. Als u dit niet doet, kunnen uw han-
den of kleding bekneld raken, wat kan
leiden tot ernstig letsel.
●Draai de doppen van het koelvloei-
stofreservoir niet los als de motor en de
radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit
spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de
motor voldoende is afgekoeld. Het te snel
bijvullen van koude koelvloeistof bij een
hete motor kan schade aan de motor ver-
oorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of stof)
●Gebruik geen koelvloeistofadditief.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 445 Monday, September 6, 2021 11:13 AM

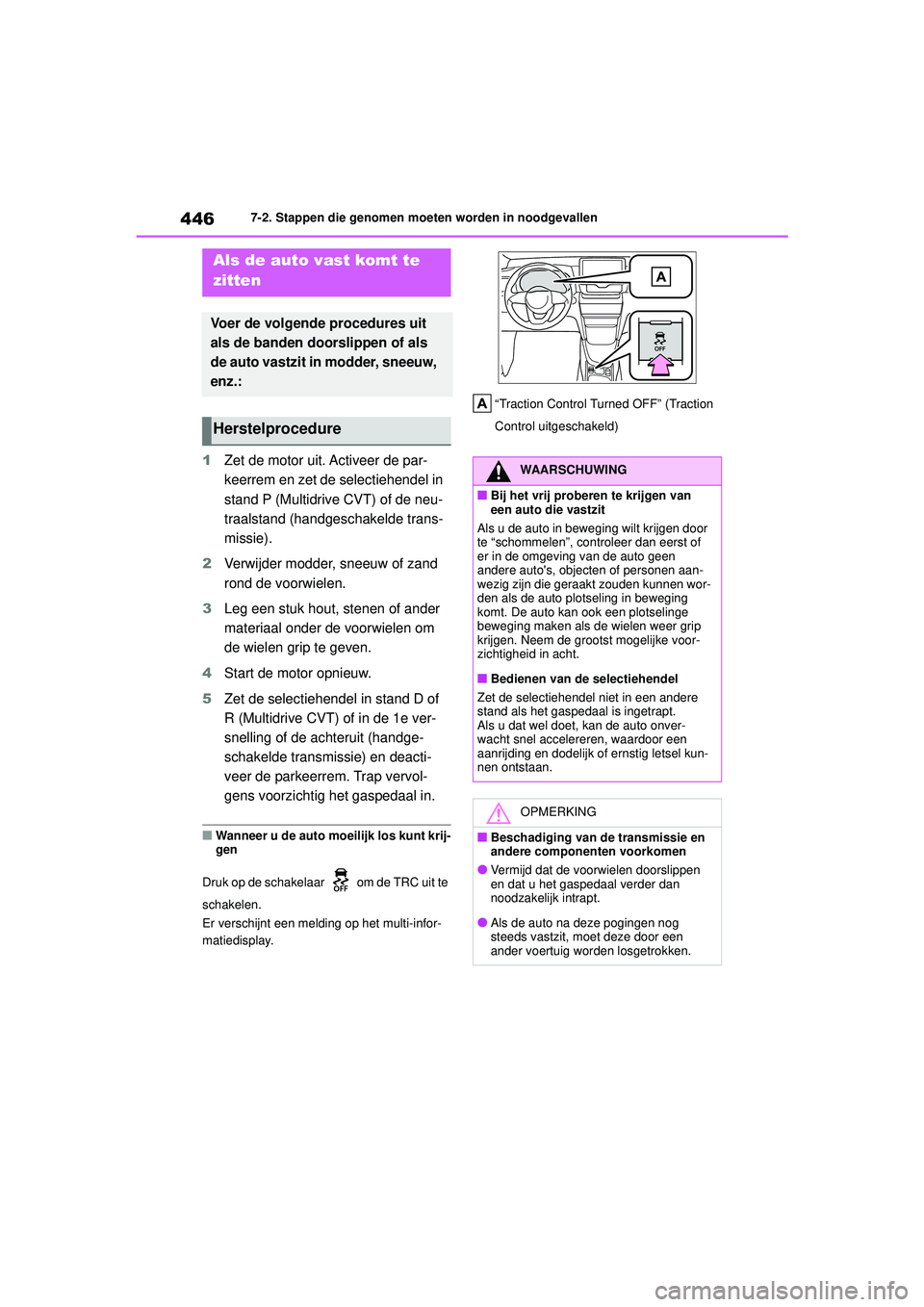

446
Handleiding CV_Europa_M52N20_nl
7-2. Stappen die genomen moeten worden in noodgevallen
1Zet de motor uit. Activeer de par-
keerrem en zet de selectiehendel in
stand P (Multidrive CVT) of de neu-
traalstand (handgeschakelde trans-
missie).
2 Verwijder modder, sneeuw of zand
rond de voorwielen.
3 Leg een stuk hout, stenen of ander
materiaal onder de voorwielen om
de wielen grip te geven.
4 Start de motor opnieuw.
5 Zet de selectiehendel in stand D of
R (Multidrive CVT) of in de 1e ver-
snelling of de achteruit (handge-
schakelde transmissie) en deacti-
veer de parkeerrem. Trap vervol-
gens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krij-
gen
Druk op de schakelaar om de TRC uit te
schakelen.
Er verschijnt een melding op het multi-infor-
matiedisplay. “Traction Control Turned OFF” (Traction
Control uitgeschakeld)
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en dodelijk of ernstig letsel kun-
nen ontstaan.
OPMERKING
■Beschadiging van de transmissie en
andere componenten voorkomen
●Vermijd dat de voorwielen doorslippen
en dat u het gaspedaal verder dan
noodzakelijk intrapt.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 446 Monday, September 6, 2021 11:13 AM

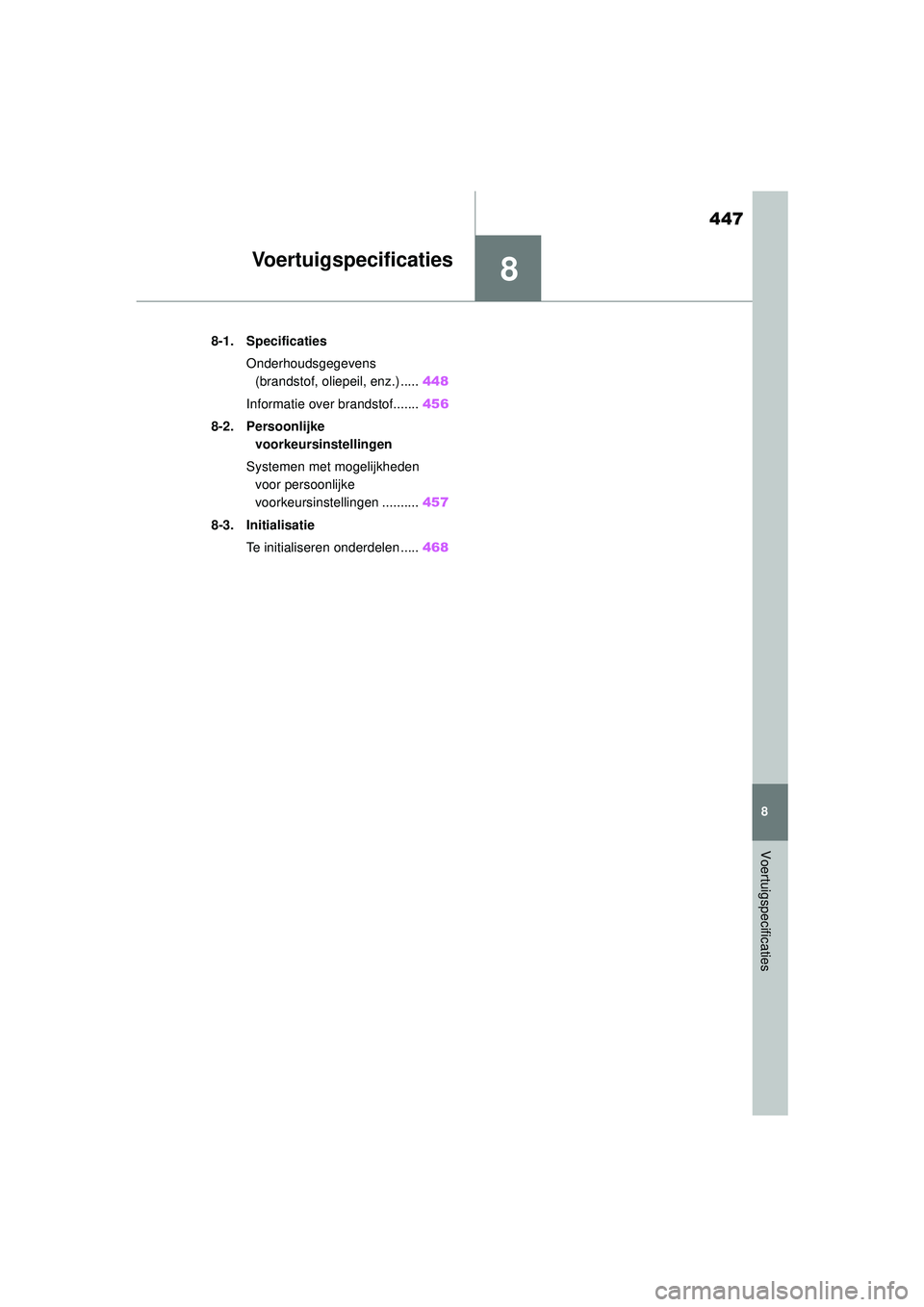

8
447
Handleiding CV_Europa_M52N20_nl
8
Voertuigspecificaties
Voertuigspecificaties
8-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 448
Informatie over brandstof....... 456
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 457
8-3. Initialisatie
Te initialiseren onderdelen ..... 468
YARIS_CROSS_OM_Europe_OM52N20E.book Page 447 Monday, September 6, 2021 11:13 AM

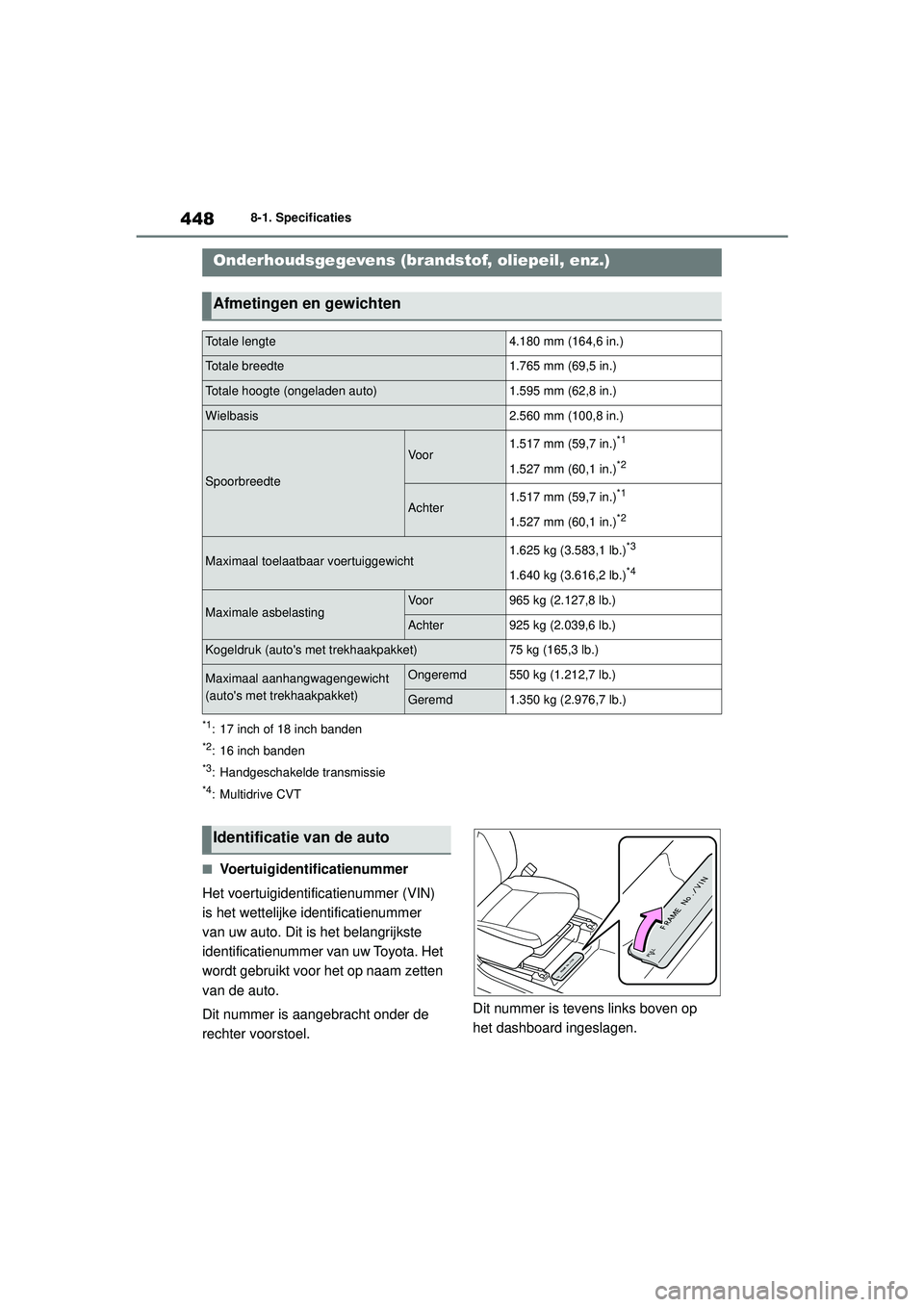

448
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
8-1.Specificaties
*1: 17 inch of 18 inch banden
*2: 16 inch banden
*3: Handgeschakelde transmissie
*4: Multidrive CVT
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel. Dit nummer is tevens links boven op
het dashboard ingeslagen.
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.180 mm (164,6 in.)
Totale breedte1.765 mm (69,5 in.)
Totale hoogte (ongeladen auto)1.595 mm (62,8 in.)
Wielbasis2.560 mm (100,8 in.)
Spoorbreedte
Voor1.517 mm (59,7 in.)*1
1.527 mm (60,1 in.)*2
Achter1.517 mm (59,7 in.)*1
1.527 mm (60,1 in.)*2
Maximaal toelaatbaar voertuiggewicht1.625 kg (3.583,1 lb.)*3
1.640 kg (3.616,2 lb.)*4
Maximale asbelastingVoor965 kg (2.127,8 lb.)
Achter925 kg (2.039,6 lb.)
Kogeldruk (auto's met trekhaakpakket)75 kg (165,3 lb.)
Maximaal aanhangwagengewicht
(auto's met trekhaakpakket)Ongeremd550 kg (1.212,7 lb.)
Geremd1.350 kg (2.976,7 lb.)
Identificatie van de auto
YARIS_CROSS_OM_Europe_OM52N20E.book Page
448 Monday, September 6, 2021 11:13 AM
