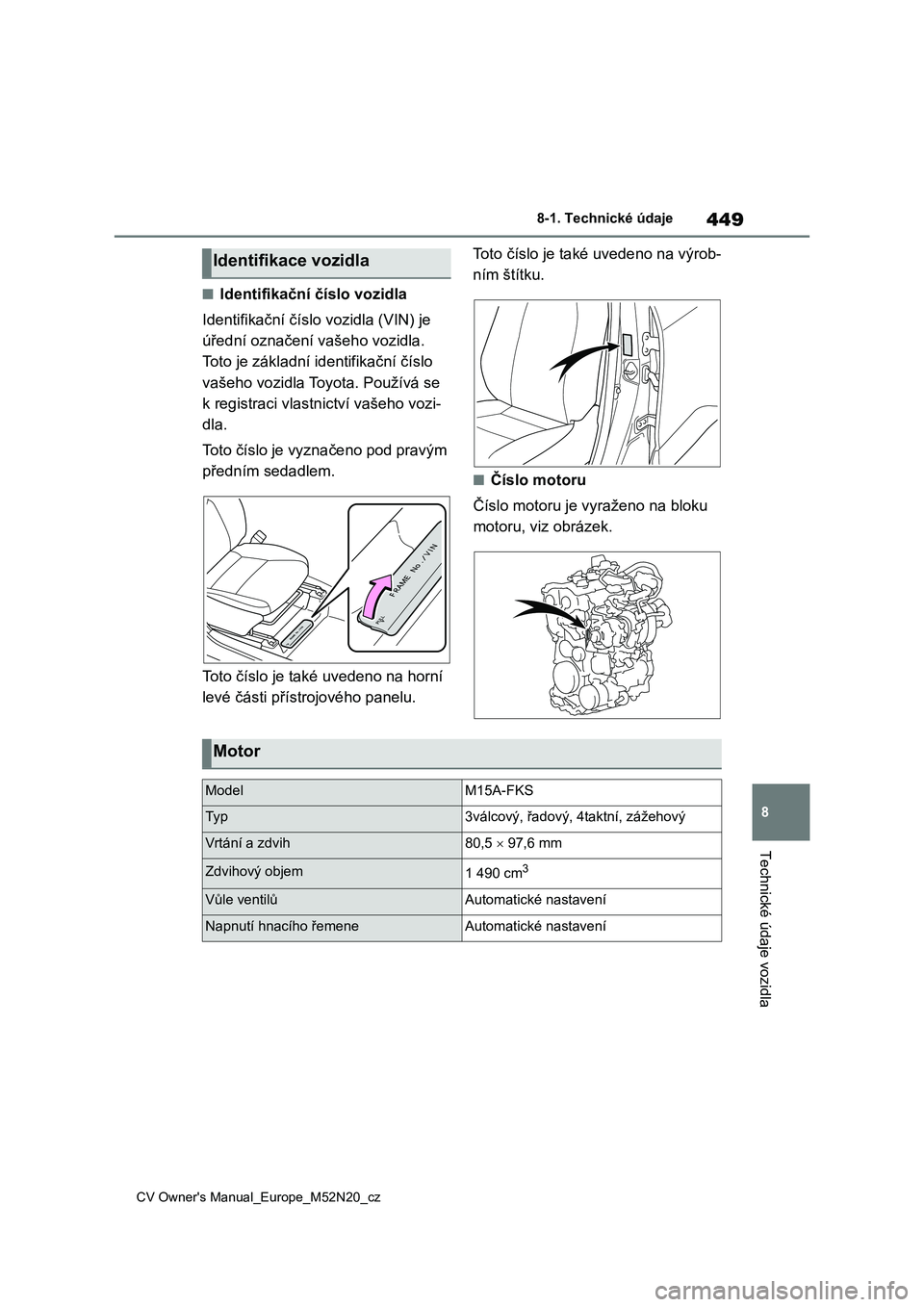

8-1. Technické údaje
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je
úřední označení vašeho vozidla.
Toto je základní identifikační číslo
vašeho vozidla Toyota. Používá se
k registraci vlastnictví vašeho vozi-
dla.
Toto číslo je vyznačeno pod pravým
předním sedadlem.
Toto číslo je také uvedeno na horní
levé části přístrojového panelu.
Toto číslo je také uvedeno na výrob-
ním štítku.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Identifikace vozidla
Motor
ModelM15A-FKS
Ty p3válcový, řadový, 4 taktní, zážehový
Vrtání a zdvih80,5  97,6 mm
Zdvihový objem1 490 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení

450
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*: Objem motorového oleje je referenční
množství, které se p oužívá při výměně
motorového oleje. Zahřejte a vypněte
motor, počkejte déle než 5 minut
a zkontrolujte hladinu oleje na měrce.
■Volba motorového oleje
Benzínový motor 
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-C onserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" nebo SP
"Resource-Conserving", nebo
ILSAC GF-6A
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže (Jmenovitý)42,0 litrů
Systém mazání
S filtrem3,4 litru
Bez filtru3,2 litru

451
8
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje
Technické údaje vozidla

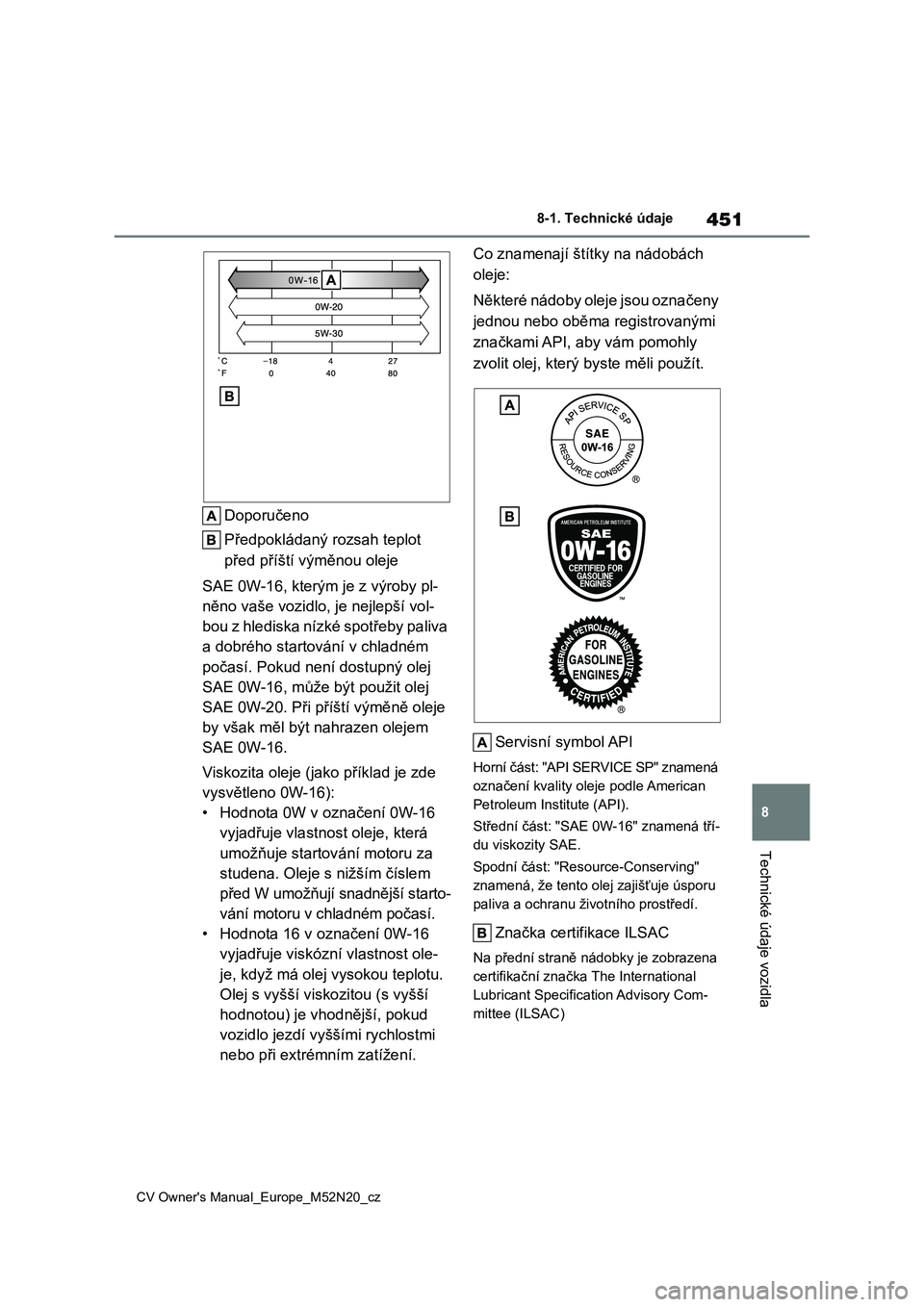

Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-16, může být použit olej
SAE 0W-20. Při příští výměně oleje
by však měl být nahrazen olejem
SAE 0W-16.
Viskozita oleje (ja ko příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startov ání motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější starto-
vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SP" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W -16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory Com-
mittee (ILSAC)

452
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje

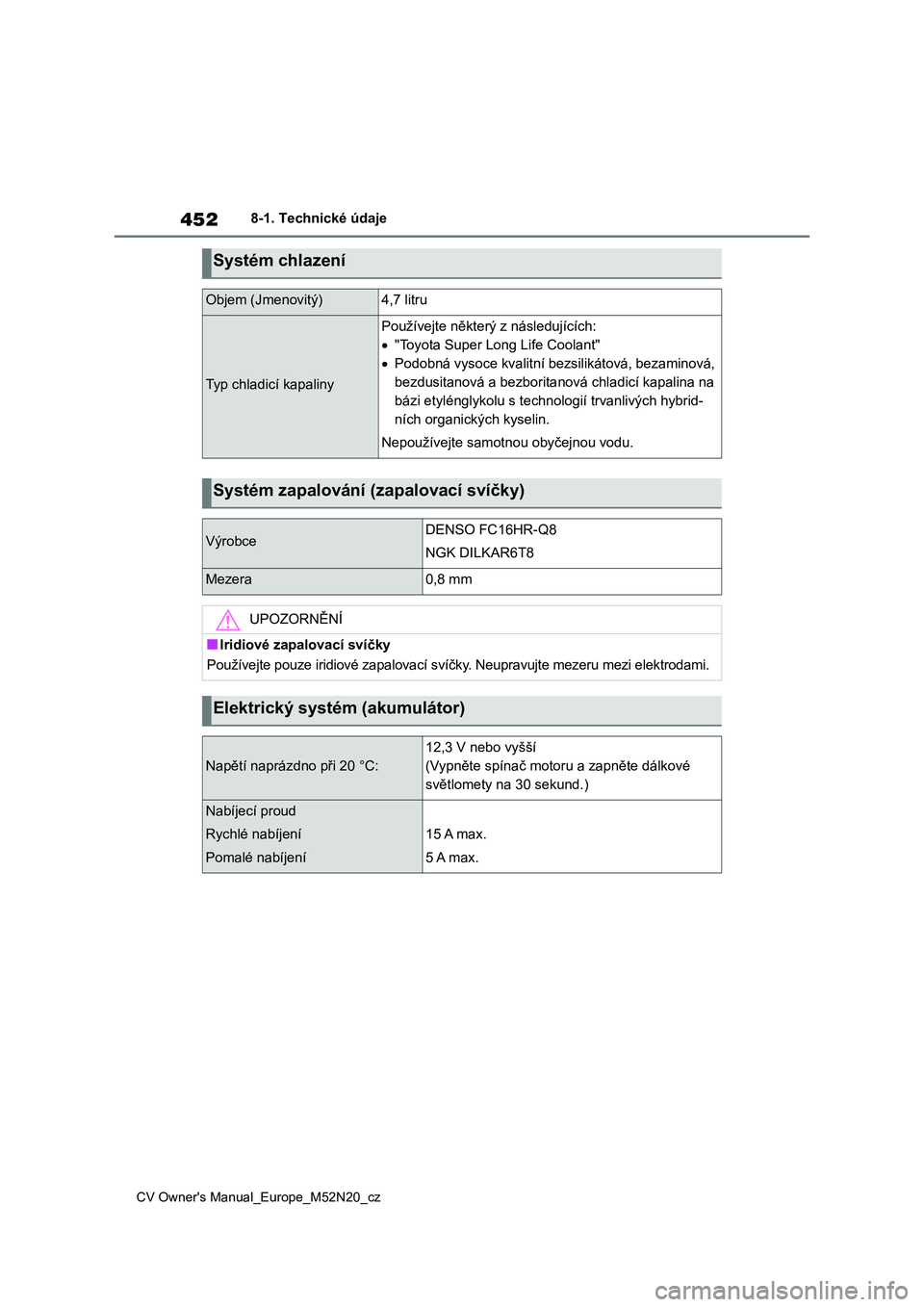

Systém chlazení
Objem (Jmenovitý)4,7 litru
Typ chladicí kapaliny
Používejte některý z následujících:
 "Toyota Super Long Life Coolant"
 Podobná vysoce kvalitní bezsilikátová, bezaminová,
bezdusitanová a bezborita nová chladicí kapalina na
bázi etylénglykolu s technologií trvanlivých hybrid-
ních organických kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-Q8
NGK DILKAR6T8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (akumulátor)
Napětí naprázdno při 20 °C:
12,3 V nebo vyšší
(Vypněte spínač motor u a zapněte dálkové
světlomety na 30 sekund.)
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.

453
8
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje
Technické údaje vozidla

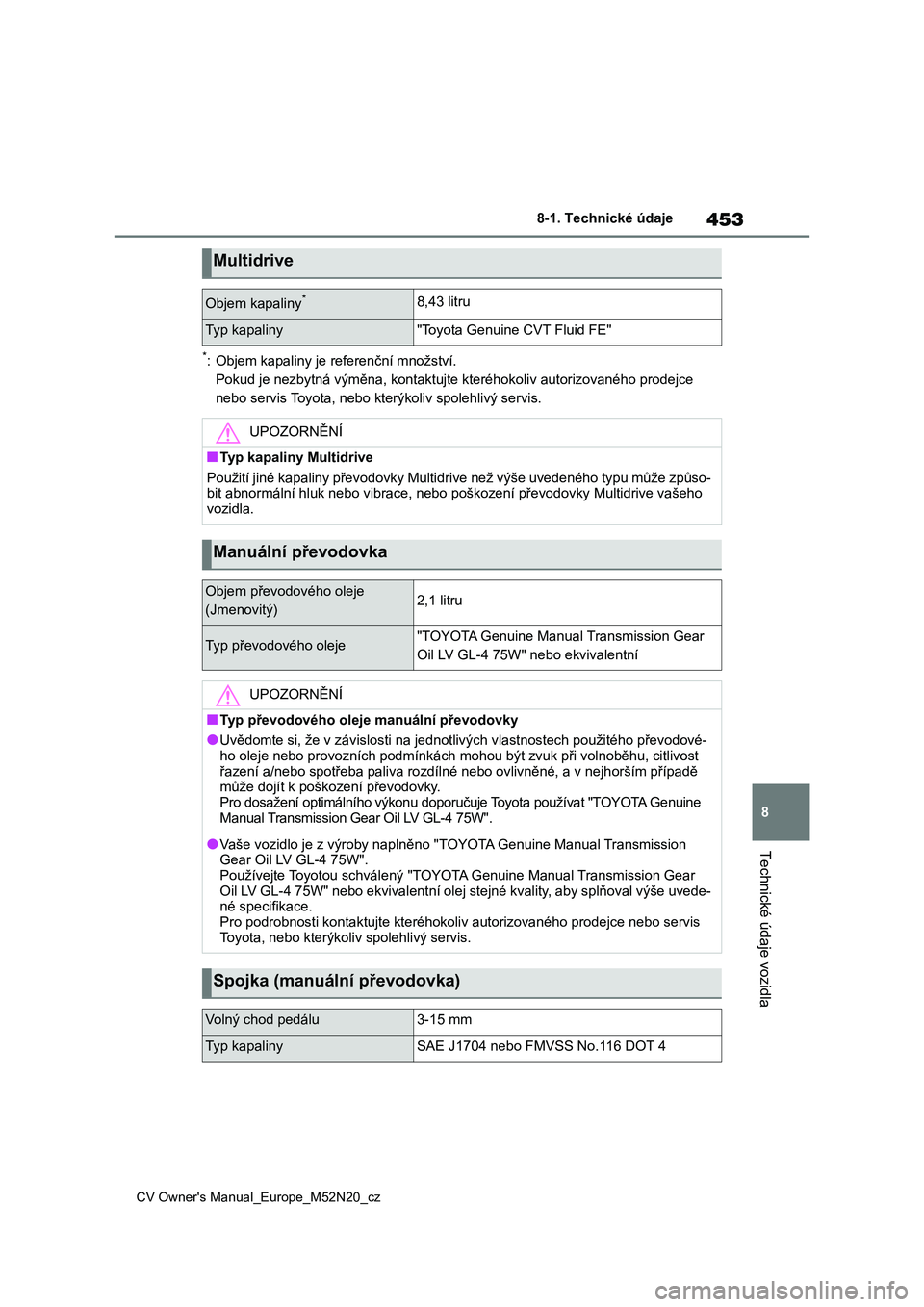

*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.
Multidrive
Objem kapaliny*8,43 litru
Typ kapaliny"Toyota Genuine CVT Fluid FE"
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny převodovky Multidrive než výše uvedeného typu může způso- bit abnormální hluk nebo vibrace , nebo poškození převodovky Multidrive vašeho
vozidla.
Manuální převodovka
Objem převodového oleje
(Jmenovitý)2,1 litru
Typ převodového oleje"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Typ převodového oleje manuální převodovky
●Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodové-
ho oleje nebo provozních podmínk ách mohou být zvuk při volnoběhu, citlivost
řazení a/nebo spotřeba paliva ro zdílné nebo ovlivněné, a v nejhorším případě může dojít k poško zení převodovky.
Pro dosažení optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplněno "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W". Používejte Toyotou schválený "TO YOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalent ní olej stejné kvality, aby splňoval výše uvede-
né specifikace. Pro podrobnosti kontaktujte kte réhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýko liv spolehlivý servis.
Spojka (manuální převodovka)
Volný chod pedálu3-15 mm
Typ kapalinySAE J1704 nebo FMVSS No.116 DOT 4

454
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje
*1: Minimální mezera pedálu při sešlápnutí silou 300 N při běhu motoru*2: Ujistěte se, že výstražná kontrolka brzdového systému (žlutá) nesvítí. (Pokud vý-
stražná kontrolka brzdového systému svítí, viz S.79, 409.)
16palcové pneumatiky
17palcové pneumatiky
Brzdy
Mezera pedálu*187 mm Min.
Volný chod pedálu1-6 mm
Indikátor parkovací brzdy*2
Když zatáhnete spínač parkovací brzdy na 1 až
2 sekundy: rozsvítí se
Když stisknete spínač parkovací brzdy na 2 se-
kundy: zhasne
Typ kapalinySAE J1704 nebo FMVSS No.116 DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik205/65R16 95H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední pneumatiky
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Zadní pneumatiky
220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol16  6 1/2J
Utahovací moment matic
kol103 N•m
Rozměr pneumatik215/55R17 94V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední pneumatiky
220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Zadní pneumatiky
200 kPa (2,0 kgf/cm2 nebo bar; 29 psi)
Rozměr kol17  7J
Utahovací moment matic
kol103 N•m

455
8
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje
Technické údaje vozidla

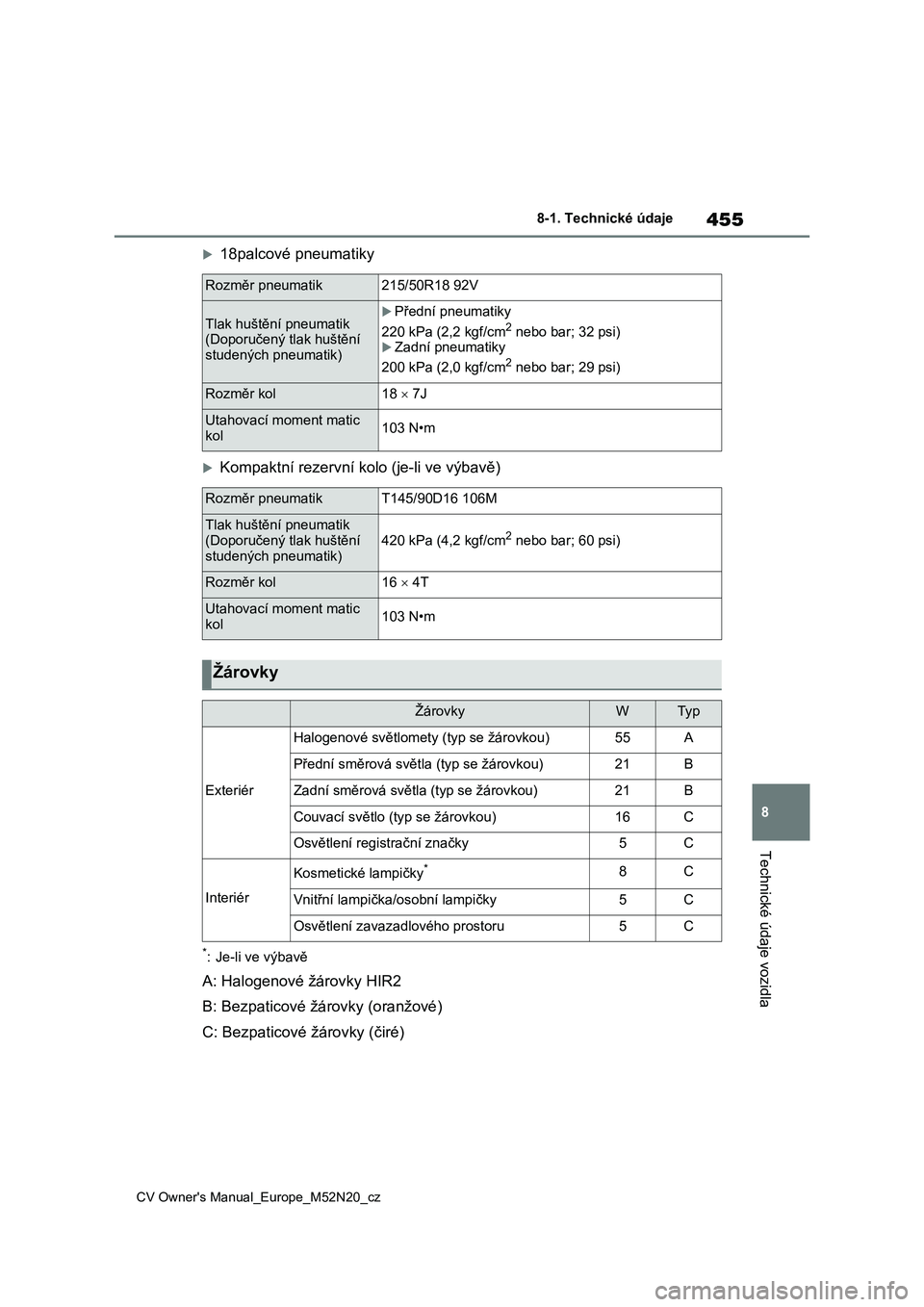

18palcové pneumatiky
Kompaktní rezervní kolo (je-li ve výbavě)
*: Je-li ve výbavě
A: Halogenové žárovky HIR2
B: Bezpaticové žárovky (oranžové)
C: Bezpaticové žárovky (čiré)
Rozměr pneumatik215/50R18 92V
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední pneumatiky
220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)Zadní pneumatiky
200 kPa (2,0 kgf/cm2 nebo bar; 29 psi)
Rozměr kol18  7J
Utahovací moment matic
kol103 N•m
Rozměr pneumatikT145/90D16 106M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol16  4T
Utahovací moment matic
kol103 N•m
Žárovky
ŽárovkyWTy p
Exteriér
Halogenové světlomety (typ se žárovkou)55A
Přední směrová světla (typ se žárovkou)21B
Zadní směrová světla (typ se žárovkou)21B
Couvací světlo (typ se žárovkou)16C
Osvětlení registrační značky5C
Interiér
Kosmetické lampičky*8C
Vnitřní lampička/osobní lampičky5C
Osvětlení zavazadlového prostoru5C

456
CV Owner's Manual_Europe_M52N20_cz
8-1. Technické údaje

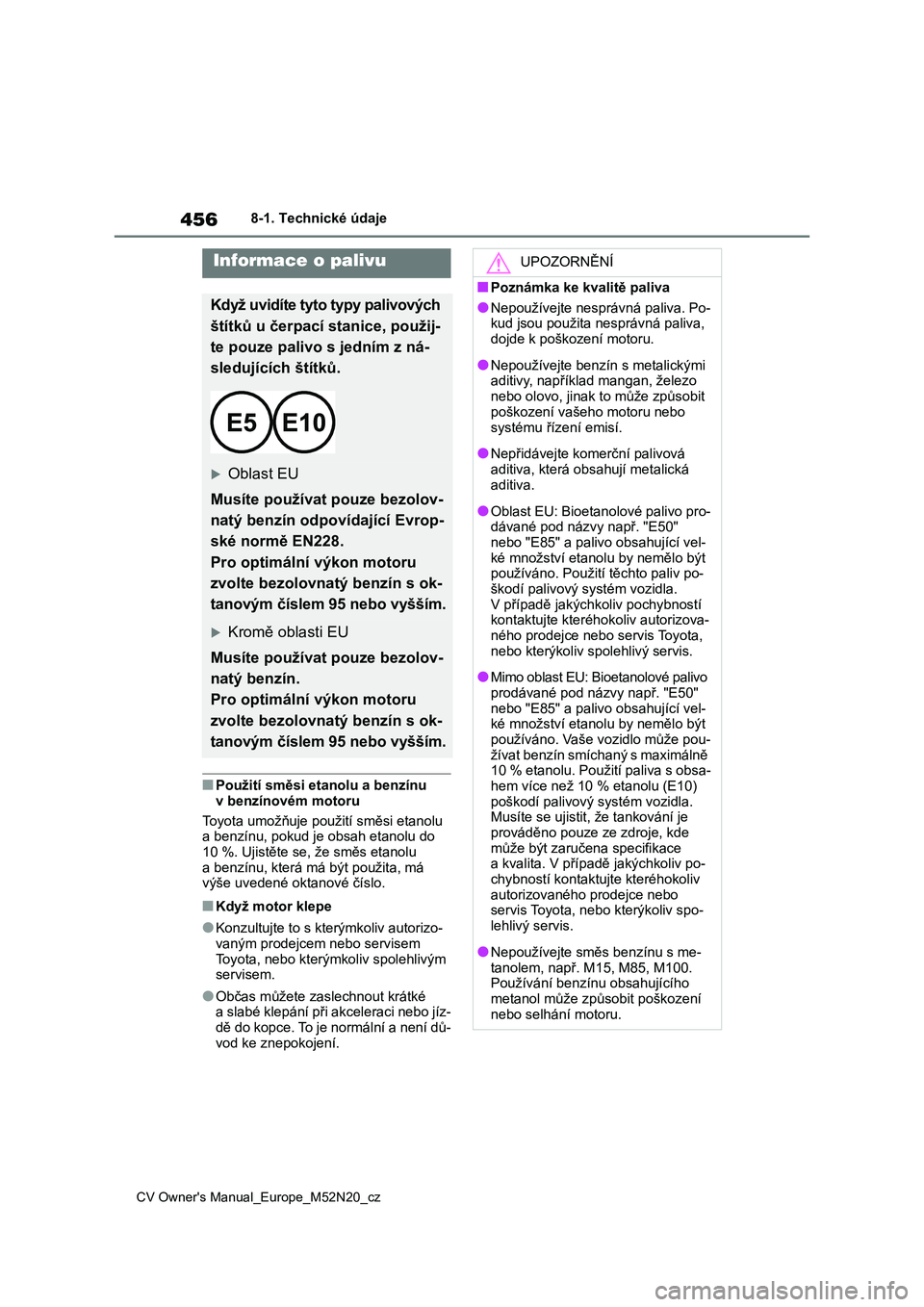

■Použití směsi etanolu a benzínu
v benzínovém motoru
Toyota umožňuje použití směsi etanolu
a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použita, má
výše uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým servisem.
●Občas můžete zas lechnout krátké a slabé klepání při akceleraci nebo jíz-
dě do kopce. To je normální a není dů-
vod ke znepokojení.
Informace o palivu
Když uvidíte tyto typy palivových
štítků u čerpací stanice, použij-
te pouze palivo s jedním z ná-
sledujících štítků.
Oblast EU
Musíte používat pouze bezolov-
natý benzín odpovídající Evrop-
ské normě EN228.
Pro optimální výkon motoru
zvolte bezolovnatý benzín s ok-
tanovým číslem 95 nebo vyšším.
Kromě oblasti EU
Musíte používat pouze bezolov-
natý benzín.
Pro optimální výkon motoru
zvolte bezolovnatý benzín s ok-
tanovým číslem 95 nebo vyšším.
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Po-
kud jsou použita nesprávná paliva, dojde k poškození motoru.
●Nepoužívejte ben zín s metalickými aditivy, například mangan, železo
nebo olovo, jinak to může způsobit
poškození vašeho motoru nebo
systému řízení emisí.
●Nepřidávejte komerční palivová
aditiva, která obsahují metalická aditiva.
●Oblast EU: Bioetanolové palivo pro-dávané pod názvy např. "E50"
nebo "E85" a palivo obsahující vel-
ké množství etanolu by nemělo být používáno. Použití těchto paliv po-
škodí palivový systém vozidla.
V případě jakýchkoliv pochybností kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Mimo oblast EU: Bioetanolové palivo
prodávané pod názvy např. "E50" nebo "E85" a palivo obsahující vel-
ké množství etanolu by nemělo být
používáno. Vaše vozidlo může pou- žívat benzín smíchaný s maximálně
10 % etanolu. Použití paliva s obsa-
hem více než 10 % etanolu (E10) poškodí palivový systém vozidla.
Musíte se ujistit, že tankování je
prováděno pouze ze zdroje, kde může být zaručena specifikace
a kvalita. V příp adě jakýchkoliv po-
chybností kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nepoužívejte směs benzínu s me-
tanolem, např. M 15, M85, M100. Používání benzínu obsahujícího
metanol může způ sobit poškození
nebo selhání motoru.

457
8
CV Owner's Manual_Europe_M52N20_cz
8-2. Přizpůsobení
Technické údaje vozidla

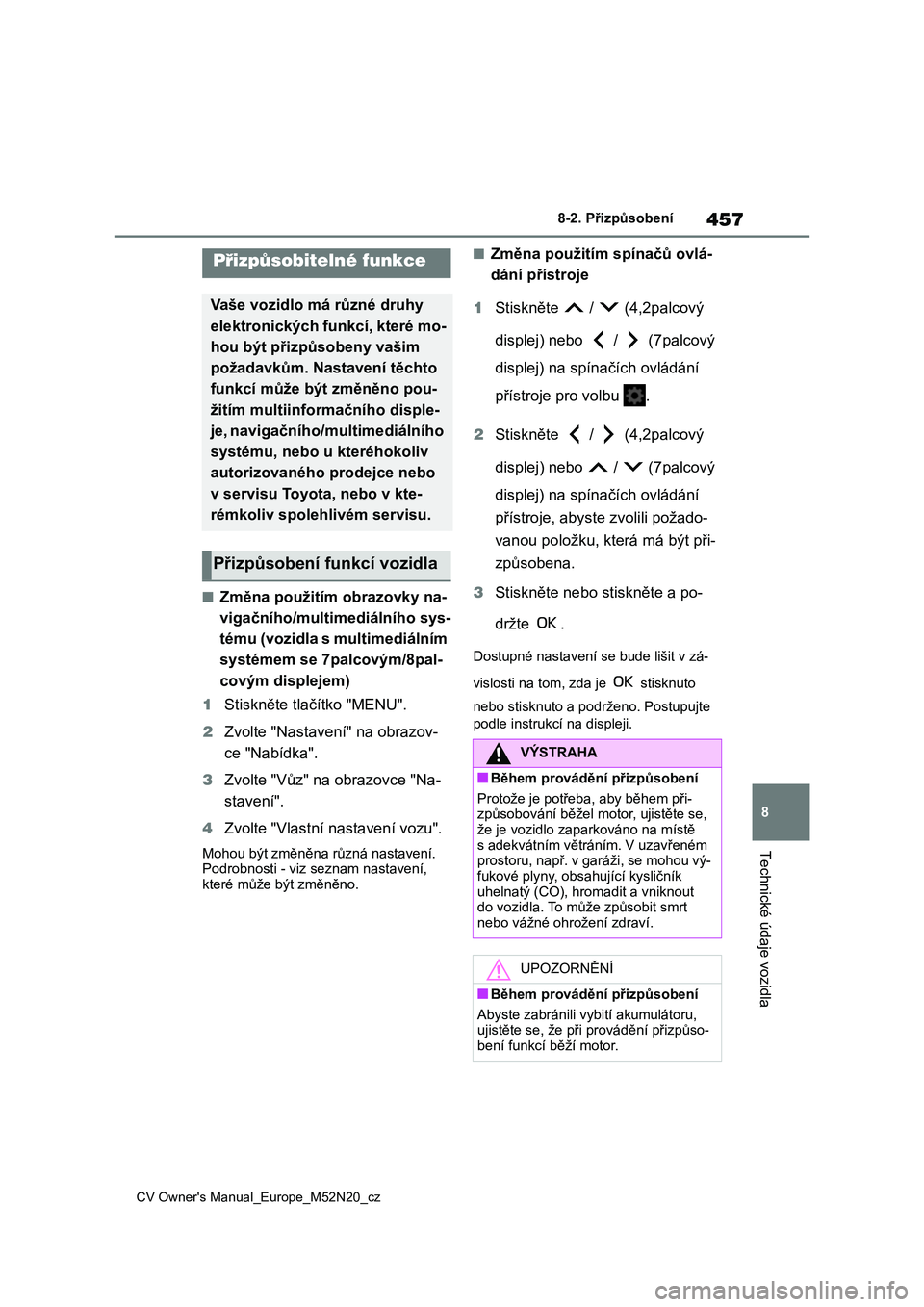

8-2.Přizpůsobení
■Změna použitím obrazovky na-
vigačního/multimediálního sys-
tému (vozidla s multimediálním
systémem se 7palcovým/8pal-
covým displejem)
1 Stiskněte tlačítko "MENU".
2 Zvolte "Nastavení" na obrazov-
ce "Nabídka".
3 Zvolte "Vůz" na obrazovce "Na-
stavení".
4 Zvolte "Vlastní nastavení vozu".
Mohou být změněna různá nastavení. Podrobnosti - viz seznam nastavení,
které může být změněno.
■Změna použitím spínačů ovlá-
dání přístroje
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje, abyste zvolili požado-
vanou položku, která má být při-
způsobena.
3 Stiskněte nebo stiskněte a po-
držte .
Dostupné nastavení se bude lišit v zá-
vislosti na tom, zda je stisknuto
nebo stisknuto a podr ženo. Postupujte
podle instrukcí na displeji.
Přizpůsobitelné funkce
Vaše vozidlo má různé druhy
elektronických funkcí, které mo-
hou být přizpůsobeny vašim
požadavkům. Nastavení těchto
funkcí může být změněno pou-
žitím multiinformačního disple-
je, navigačního/multimediálního
systému, nebo u kteréhokoliv
autorizovaného prodejce nebo
v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu.
Přizpůsobení funkcí vozidla
VÝSTRAHA
■Během provádění přizpůsobení
Protože je potřeba , aby během při-
způsobování běžel mot or, ujistěte se, že je vozidlo zaparkováno na místě
s adekvátním větráním. V uzavřeném
prostoru, např. v garáži, se mohou vý- fukové plyny, obsahující kysličník
uhelnatý (CO), hromadit a vniknout
do vozidla. To může způsobit smrt nebo vážné ohrožení zdraví.
UPOZORNĚNÍ
■Během provádění přizpůsobení
Abyste zabránili vybití akumulátoru, ujistěte se, že při provádění přizpůso-
bení funkcí běží motor.

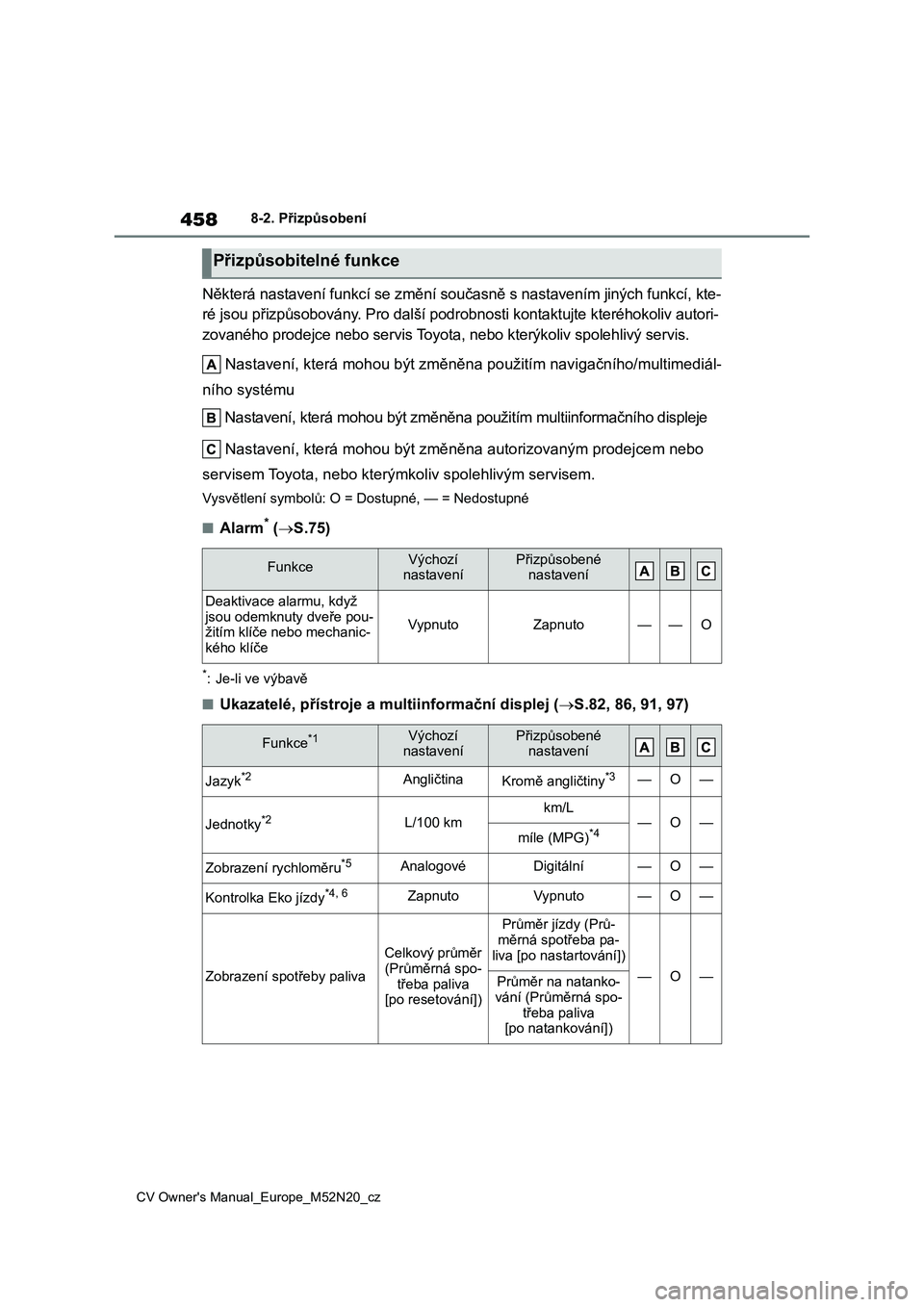

458
CV Owner's Manual_Europe_M52N20_cz
8-2. Přizpůsobení
Některá nastavení funkcí se změní současně s nastavením jiných funkcí, kte-
ré jsou přizpůsobovány. Pro dal ší podrobnosti kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toy ota, nebo kterýkoliv spolehlivý servis.
Nastavení, která mohou být změně na použitím navigačního/multimediál-
ního systému
Nastavení, která mohou být změ něna použitím multiinformačního displeje
Nastavení, která mohou být změně na autorizovaným prodejcem nebo
servisem Toyota, nebo kterým koliv spolehlivým servisem.
Vysvětlení symbolů: O = Dostupné, — = Nedostupné
■Alarm* (S.75)
*: Je-li ve výbavě
■Ukazatelé, přístroje a multiinformační displej (S.82, 86, 91, 97)
Přizpůsobitelné funkce
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
Deaktivace alarmu, když
jsou odemknuty dveře pou- žitím klíče nebo mechanic-
kého klíče
VypnutoZapnuto——O
Funkce*1Výchozí nastaveníPřizpůsobené nastavení
Jazyk*2AngličtinaKromě angličtiny*3—O—
Jednotky*2L/100 kmkm/L—O—míle (MPG)*4
Zobrazení rychloměru*5AnalogovéDigitální—O—
Kontrolka Eko jízdy*4, 6ZapnutoVypnuto—O—
Zobrazení spotřeby paliva
Celkový průměr
(Průměrná spo- třeba paliva
[po resetování])
Průměr jízdy (Prů-
měrná spotřeba pa-
liva [po nastartování])
—O—Průměr na natanko-
vání (Průměrná spo-
třeba paliva [po natankování])
