TOYOTA YARIS CROSS 2023 Manual del propietario (in Spanish)

489
7
Owners Manual_Europe_M52N78_es
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
AV I S O
■Para evitar dañar la transmisión y
otros componentes
●Procure no hacer derrapar las ruedas delanteras ni pisar el pedal del acelera-dor más de lo necesario.
●Si, a pesar de haber puesto en práctica estos procedimientos, el vehículo sigue atascado, es posible que sea necesario
remolcarlo para liberarlo.

490
Owners Manual_Europe_M52N78_es
7-2. Pasos necesarios en caso de emergencia

8

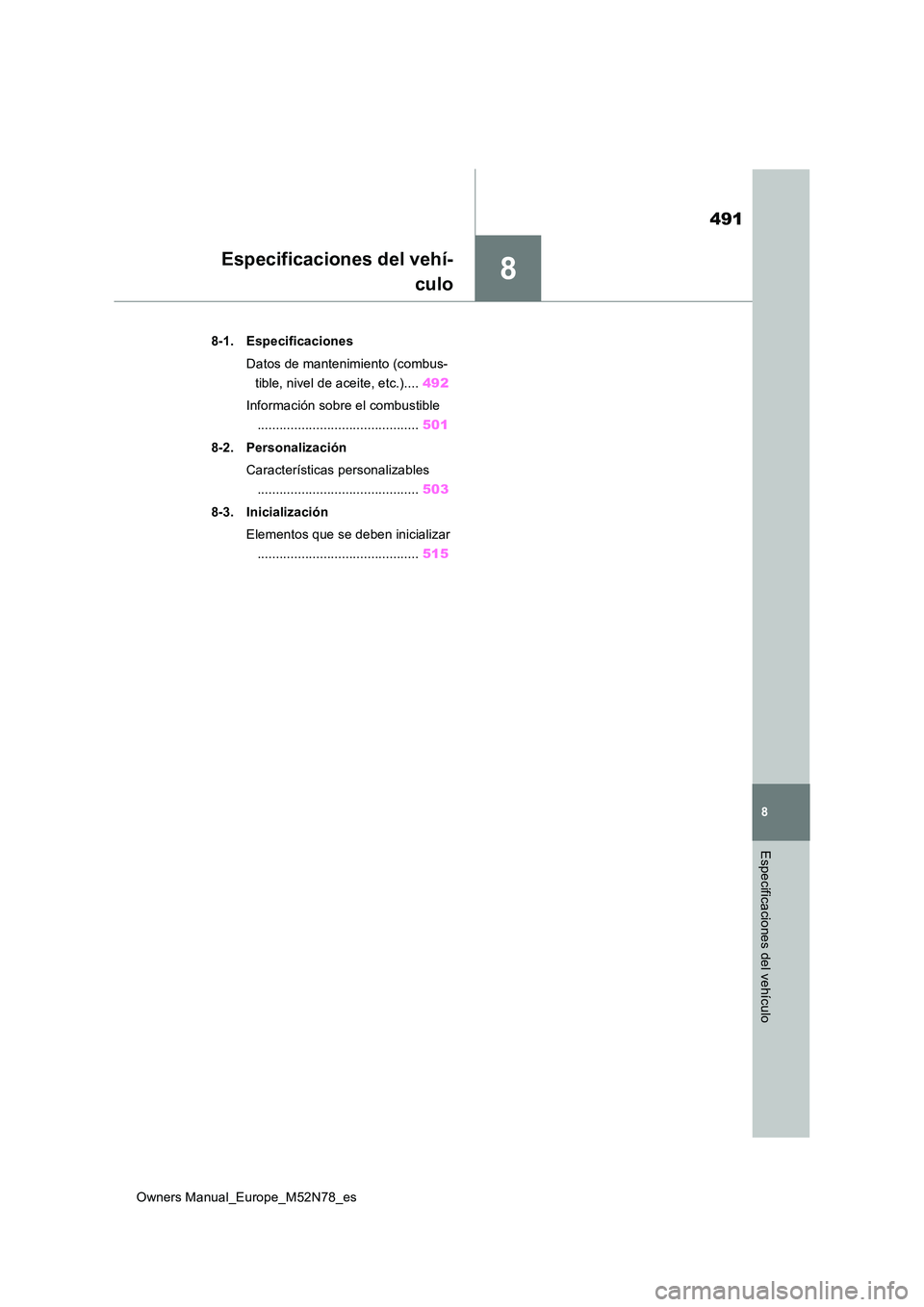

491
Owners Manual_Europe_M52N78_es
8
Especificaciones del vehículo
Especificaciones del vehí-
culo
8-1. Especificaciones
Datos de mantenimiento (combus-
tible, nivel de aceite, etc.).... 492
Información sobre el combustible
............................................ 501
8-2. Personalización
Características personalizables
............................................ 503
8-3. Inicialización
Elementos que se deben inicializar
............................................ 515

492
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
8-1.Espe cificacione s
*1: Con parachoques delantero tipo A (P.437)
*2: Con parachoques delantero tipo B (P.437)
*3: Neumáticos de 17 pulgadas o neumáticos de 18 pulgadas
*4: Neumáticos de 16 pulgadas
*5: Neumáticos de 17 pulgadas o neumáticos de 18 pulgadas y modelos de cuatro ruedas
motrices
*6: Neumáticos de 16 pulgadas y mode los de cuatro ruedas motrices
*7: Neumáticos de 17 pulgadas o neumáticos de 18 pulgadas y modelos de dos ruedas motri-
ces
*8: Neumáticos de 16 pulgadas y m odelos de dos ruedas motrices
*9: Modelos de dos ruedas motrices
Datos de mantenimiento (combustible, nivel de aceite,
etc.)
Dimensiones y pesos
Longitud total4180 mm (164,6 pul.)*1
4200 mm (165,4 pul.)*2
Anchura total1765 mm (69,5 pul.)
Altura total (vehículos sin carga)1595 mm (62,8 pul.)
Distancia entre ejes2560 mm (100,8 pul.)
Banda de rodadura
Parte delantera1517 mm (59,7 pul.)*3
1527 mm (60,1 pul.)*4
Parte trasera
1504 mm (59,2 pul.)*5
1514 mm (59,6 pul.)*6
1517 mm (59,7 pul.)*7
1527 mm (60,1 pul.)*8
Peso bruto del vehículo1690 kg (3726,4 lb.)*9
1775 kg (3913,8 lb.)*10
Capacidad máxima permitida por
eje
Parte delantera965 kg (2127,8 lb.)
Parte trasera925 kg (2039,6 lb.)
Carga de la barra de tracción (vehículos con paquetes
de remolcado)75 kg (165,3 lb.)
Capacidad de remolque (vehículos
con paquetes de remolcado)
Sin freno550 kg (1212,7 lb.)
Con freno750 kg (1653,7 lb.)

493
8
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
Especificaciones del vehículo
*10: Modelos de cuatro ruedas motrices
■Número de identificación del vehí-
culo
El número de identificación del vehículo
(VIN) es el identificador legal de su
vehículo. Este es el número de identifi-
cación principal de su Toyota. Se utiliza
para registrar la titularidad del vehículo.
Este número está impreso debajo del
asiento delantero derecho.
Este número también aparece impreso
en la parte superior izquierda del
tablero de instrumentos.
Este número también se encuentra en
la etiqueta del fabricante.
■Número del motor
El número del motor aparece impreso
en el bloque del motor, tal y como se
muestra en la figura.
Identificación del vehículo
Motor
ModeloM15A-FXE
Tipo3 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera80,5  97,6 mm (3,16  3,84 pul.)
Cilindrada1490 cm3 (90,9 pul3)
Holgura de la válvulaAjuste automático

494
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
■Capacidad de aceite (drenaje y
relleno [referencia*])*: La capacidad del aceite de motor es una
cantidad de referencia que se debe utili-
zar al realizar un cambio de aceite.
Combustible
Tipo de combustible
Si encuentra estas etiquetas de combustible
en la gasolinera, utilice solamente el combus-
tible identificado con alguna de las etiquetas
siguientes.
Unión Europea:
Gasolina sin plomo según el estándar euro-
peo EN228 únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de investigación95 o superior
Capacidad del depósito de combustible
(Referencia)36,0 L (9,5 gal., 7,9 gal.Ing.)
Motor eléctrico (motor de tracción)
TipoMotor síncrono de imán permanente
Rendimiento máximo59 kW
Par máximo141 N•m (14,4 kgf•m, 104 lbf•pie)
Batería híbrida (batería de tracción)
TipoBatería de ión-litio
Tensión3,7 V/elemento
Capacidad4,3 Ah
Cantidad48 elementos
Tensión nominal177,6 V
Sistema de lubricaciónCon filtro3,6 L (3,8 qt., 3,2 qt.Ing.)
Sin filtro3,3 L (3,5 qt., 2,9 qt.Ing.)

495
8
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
Especificaciones del vehículo
Caliente el motor y apague el sistema
híbrido, espere más de 5 minutos y com-
pruebe el nivel de aceite en la varilla de
medición.
■Selección del aceite de motor
Motor de gasolina 
En su vehículo Toyota se utiliza “Toyota
Genuine Motor Oil «Aceite de motor
original de Toyota»”. Toyota reco-
mienda utilizar “Toyota Genuine Motor
Oil «Aceite de motor original de
Toyota»” aprobado. También puede uti-
lizarse otro aceite de motor de calidad
similar.
Calidad del aceite:
0W-8: JASO GLV-1
0W-16:
Aceite de motor multigrado de calidad
API SN “Resource-Conserving”, SN
PLUS “Resource-Conserving” o SP
“Resource-Conserving”; o aceite de
motor multigrado ILSAC GF-6B
0W-20 y 5W-30:
Aceite de motor multigrado de calidad
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; o aceite de
motor multigrado ILSAC GF-6A
Viscosidad recomendada (SAE):
Preferido
Margen de temperaturas antes del
siguiente cambio de aceite
El vehículo Toyota viene de fábrica con
aceite SAE 0W-8, la mejor elección
para ahorrar combustible y arrancar
bien en climas fríos. Si no dispone de
aceite SAE 0W-8, puede utilizar aceite
SAE 0W-16 o 0W-20. No obstante, este
aceite se debería cambiar por SAE 0W-
8 en el siguiente cambio.
Viscosidad del aceite (aquí se explica
el 0W-8 a modo de ejemplo):
• El código 0W en 0W-8 indica que el
aceite tiene una característica que
permite un buen arranque en frío.
Los aceites con un valor bajo
delante de la W facilitan un mejor
arranque del motor en climas fríos.
• El número 8 en 0W-8 indica la carac-
terística de viscosidad del aceite
cuando este alcanza una tempera-
tura elevada. Los aceites con una
viscosidad más elevada (con un
valor más alto) están indicados
cuando el vehículo funciona a velo-
cidades altas o en condiciones de
carga extremas.

496
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
Cómo leer las etiquetas de los recipien-
tes de aceite:
Estas marcas registradas de API (una o
las dos) figuran en algunas latas de
aceite para ayudarle a seleccionar el
aceite que debe utilizar.
Marca JASO GLV-1
Símbolo de servicio API
Parte superior: “API SERVICE SP” indica la
calidad del aceite según el American Petro-
leum Institute (API).
Parte central: “SAE 0W-16” indica el grado
de viscosidad SAE.
Parte inferior: “Resource-Conserving” signi-
fica que el aceite tiene capacidad de ahorro
de combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International
Lubricant Specification Advisory Committee
(ILSAC) aparece en la parte delantera del
recipiente.
Sistema de refrigeración
Capacidad
(referencia)
Motor de
gasolina4,7 L (5,0 qt., 4,1 qt.Ing.)
Unidad de
control de la
alimentación
eléctrica
1,3 L (1,4 qt., 1,1 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
 “Toyota Super Long Life Coolant «Refrigerante de duración
extralarga de Toyota»”
 Un refrigerante de etilenglicol de calidad similar o superior
sin silicato, amina, nitrato n i borato y con tecnología de
ácido orgánico de larga duración
No utilice sólo agua corriente.

497
8
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
Especificaciones del vehículo
*: La capacidad del líquido es orientativa.
Si precisa un cambio, póngase en contacto con un proveedor Toyo ta autorizado, un taller
de reparación Toyota autoriza do o cualquier taller fiable.
Sistema de encendido (bujía)
FabricanteDENSO FC16HR-Q8
NGK DILKAR6T8
Distancia0,8 mm (0,031 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el hue lgo de las bujías.
Sistema eléctrico (batería de 12 V)
Tensión abierta a 20°C (68°F):
12,0 V o superior
(Apague el interruptor de alimentación y encienda los
faros de la luz de carretera durante 30 segundos).
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Transmisión híbrida
Capacidad de líquido*2,6 L (2,7 qt., 2,3 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS «Líquido para transmisiones
automáticas original de Toyota WS»”
AV I S O
■Tipo de líquido de la transmisión híbrida
Si utiliza un líquido de la transmisión distinto al mencionado anteriormente, podrían produ- cirse ruidos o vibraciones anómalas o, en última instancia, dañ os en la transmisión del vehí-
culo.

498
Owners Manual_Europe_M52N78_es
8-1. Especificaciones
*: La capacidad del líquido es la cantidad de referencia.
Si precisa un cambio, póngase en contacto con un proveedor Toyo ta autorizado, un taller
de reparación Toyota autoriza do o cualquier taller fiable.
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31,0 kgf, 67,4 lbf) con el sis-
tema híbrido en marcha.
*2: Compruebe que la luz de aviso del freno (amarilla) no se ilumi na. (Si se enciende la luz de
aviso del freno, consulte P.93, 441.)
Diferencial trasero (motor eléct rico trasero) (modelos de cuatro rue-
das motrices)
Capacidad de líquido*1,2 L (1,3 qt., 1,1 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS «Líquido para transmisiones
automáticas original de Toyota WS»”
AV I S O
■Tipo de líquido de la transmisión
Si utiliza un líquido de la transmisión distinto al mencionado anteriormente, podrían produ-
cirse ruidos o vibraciones anómalas o, en última instancia, dañ os en la transmisión del vehí- culo.
Frenos
Holgura del pedal*188 mm (3,5 pul.) mín.
Juego del pedal1  6 mm (0,04  0,24 pul.)
Indicador del freno de estaciona-
miento*2
Cuando el interruptor del freno de estacionamiento
se mantiene levantado de 1 a 2 segundos: se
enciende
Cuando el interruptor del freno de estacionamiento
se mantiene presionado de 1 a 2 segundos: se apaga
Tipo de líquidoSAE J1704 o FMVSS No.116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
