TOYOTA YARIS CROSS 2023 Manuale duso (in Italian)

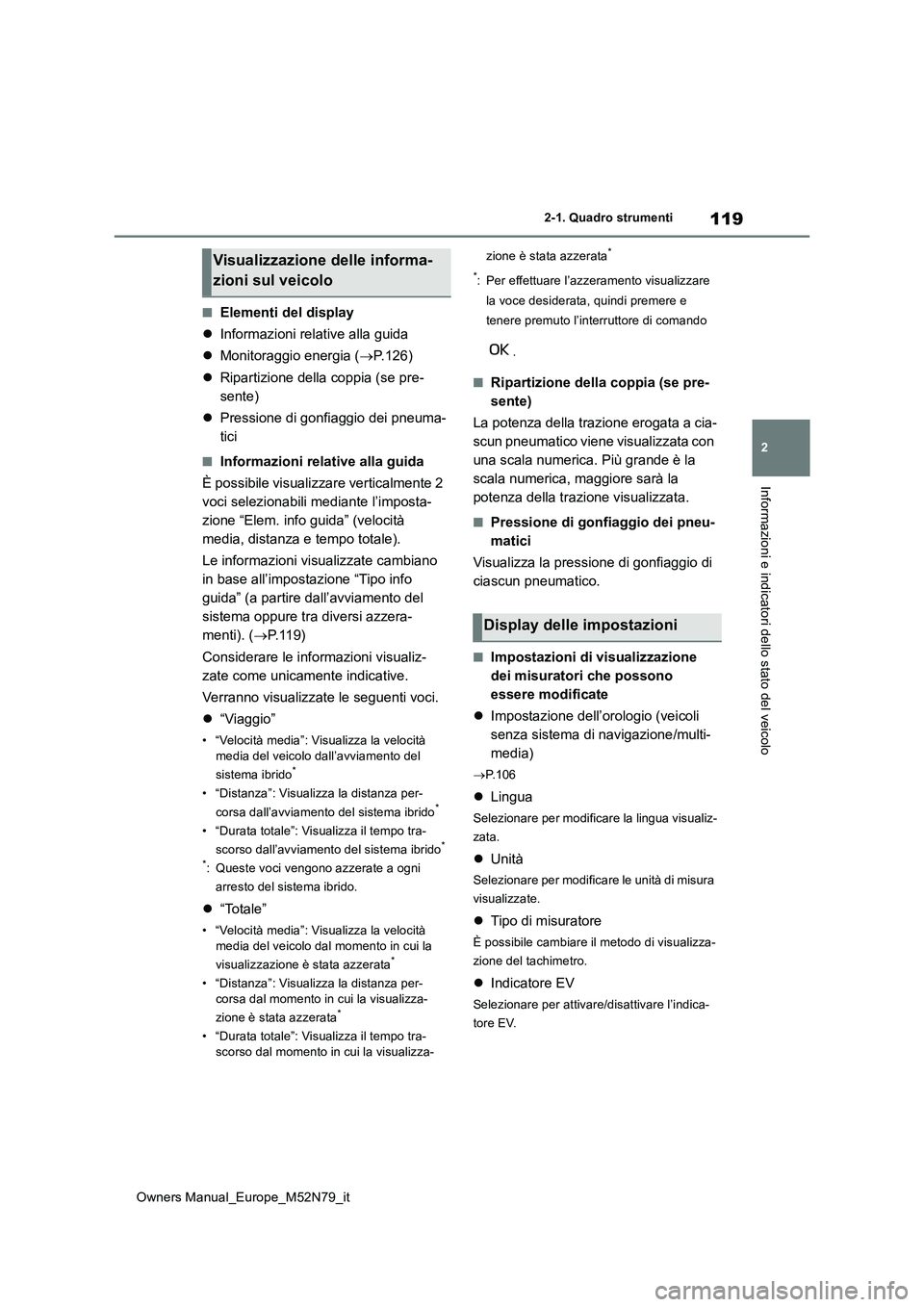

119
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Elementi del display
 Informazioni relative alla guida
 Monitoraggio energia (P.126)
 Ripartizione della coppia (se pre-
sente)
 Pressione di gonfiaggio dei pneuma-
tici
■Informazioni relative alla guida
È possibile visualizzare verticalmente 2
voci selezionabili mediante l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale).
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (a partire dall’avviamento del
sistema oppure tra diversi azzera-
menti). ( P. 1 1 9 )
Considerare le informazioni visualiz-
zate come unicamente indicative.
Verranno visualizzate le seguenti voci.
 “Viaggio”
• “Velocità media”: Visualizza la velocità
media del veicolo dall’avviamento del
sistema ibrido*
• “Distanza”: Visualizza la distanza per-
corsa dall’avviamento del sistema ibrido*
• “Durata totale”: Visualizza il tempo tra-
scorso dall’avviamento del sistema ibrido*
*: Queste voci vengono azzerate a ogni
arresto del sistema ibrido.
 “Totale”
• “Velocità media”: Visualizza la velocità
media del veicolo dal momento in cui la
visualizzazione è stata azzerata*
• “Distanza”: Visualizza la distanza per- corsa dal momento in cui la visualizza-
zione è stata azzerata*
• “Durata totale”: Visualizza il tempo tra-
scorso dal momento in cui la visualizza-
zione è stata azzerata*
*: Per effettuare l’azzeramento visualizzare
la voce desiderata, quindi premere e
tenere premuto l’interruttore di comando
.
■Ripartizione della coppia (se pre-
sente)
La potenza della trazione erogata a cia-
scun pneumatico viene visualizzata con
una scala numerica. Più grande è la
scala numerica, maggiore sarà la
potenza della trazione visualizzata.
■Pressione di gonfiaggio dei pneu-
matici
Visualizza la pressione di gonfiaggio di
ciascun pneumatico.
■Impostazioni di visualizzazione
dei misuratori che possono
essere modificate
 Impostazione dell’orologio (veicoli
senza sistema di navigazione/multi-
media)
 P.106
Lingua
Selezionare per modificare la lingua visualiz-
zata.
 Unità
Selezionare per modificare le unità di misura
visualizzate.
 Tipo di misuratore
È possibile cambiare il metodo di visualizza-
zione del tachimetro.
 Indicatore EV
Selezionare per attivare/disattivare l’indica-
tore EV.
Visualizzazione delle informa-
zioni sul veicolo
Display delle impostazioni

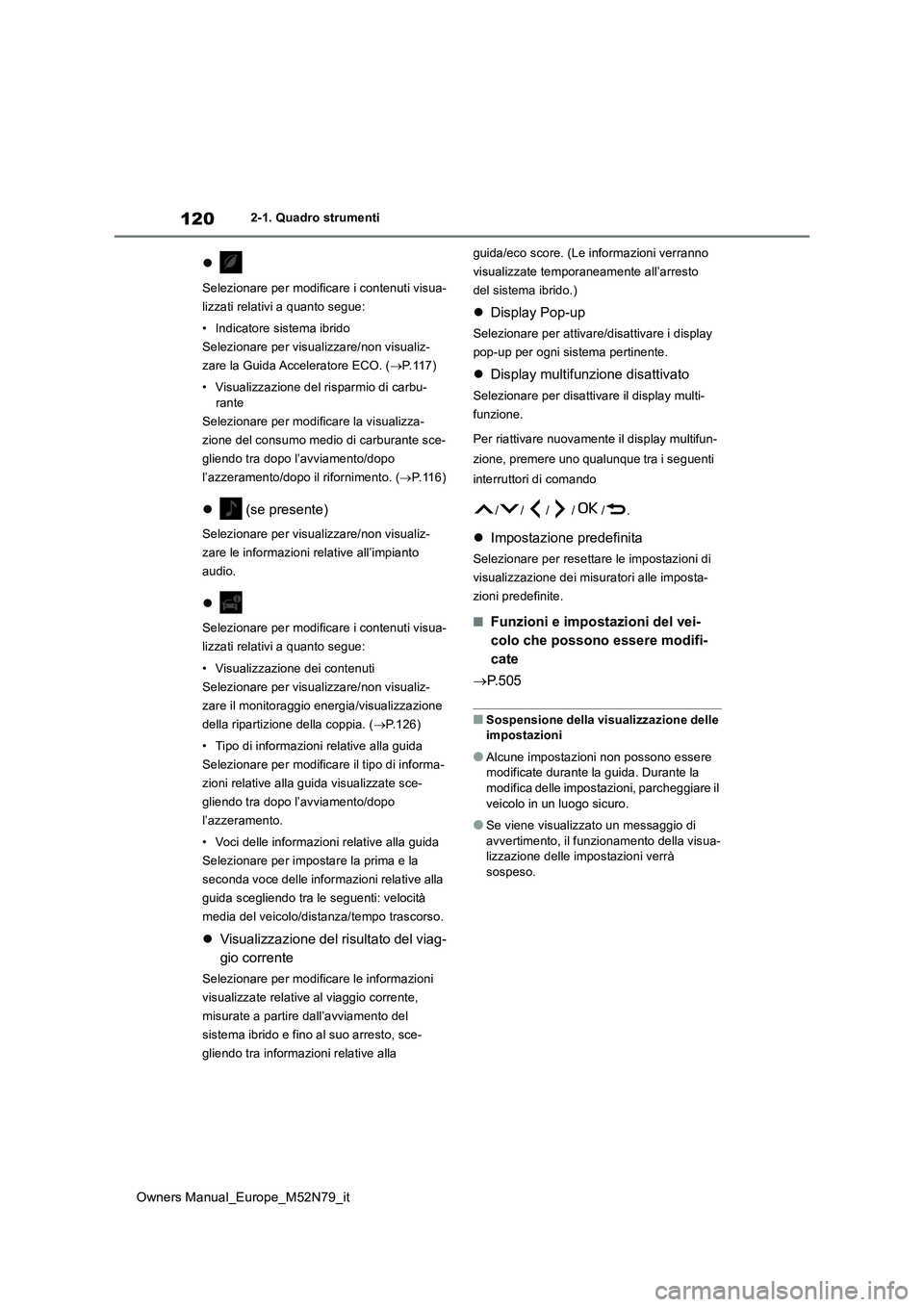

120
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti

Selezionare per modificare i contenuti visua-
lizzati relativi a quanto segue:
• Indicatore sistema ibrido
Selezionare per visualizzare/non visualiz-
zare la Guida Acceleratore ECO. ( P.117)
• Visualizzazione del risparmio di carbu- rante
Selezionare per modificare la visualizza-
zione del consumo medio di carburante sce-
gliendo tra dopo l’avviamento/dopo
l’azzeramento/dopo il rifornimento. ( P. 1 1 6 )
 (se presente)
Selezionare per visualizzare/non visualiz-
zare le informazioni relative all’impianto
audio.

Selezionare per modificare i contenuti visua-
lizzati relativi a quanto segue:
• Visualizzazione dei contenuti
Selezionare per visualizzare/non visualiz-
zare il monitoraggio energia/visualizzazione
della ripartizione della coppia. ( P.126)
• Tipo di informazioni relative alla guida
Selezionare per modificare il tipo di informa-
zioni relative alla guida visualizzate sce-
gliendo tra dopo l’avviamento/dopo
l’azzeramento.
• Voci delle informazioni relative alla guida
Selezionare per impostare la prima e la
seconda voce delle informazioni relative alla
guida scegliendo tra le seguenti: velocità
media del veicolo/distanza/tempo trascorso.
 Visualizzazione del risultato del viag-
gio corrente
Selezionare per modificare le informazioni
visualizzate relative al viaggio corrente,
misurate a partire dall’avviamento del
sistema ibrido e fino al suo arresto, sce-
gliendo tra informazioni relative alla
guida/eco score. (Le informazioni verranno
visualizzate temporaneamente all’arresto
del sistema ibrido.)
 Display Pop-up
Selezionare per attivare/disattivare i display
pop-up per ogni sistema pertinente.
 Display multifunzione disattivato
Selezionare per disattivare il display multi-
funzione.
Per riattivare nuovamente il display multifun-
zione, premere uno qualunque tra i seguenti
interruttori di comando
//// /.
 Impostazione predefinita
Selezionare per resettare le impostazioni di
visualizzazione dei misuratori alle imposta-
zioni predefinite.
■Funzioni e impostazioni del vei-
colo che possono essere modifi-
cate
 P. 5 0 5
■Sospensione della visualizzazione delle impostazioni
●Alcune impostazioni non possono essere modificate durante la guida. Durante la modifica delle impostazioni, parcheggiare il
veicolo in un luogo sicuro.
●Se viene visualizzato un messaggio di
avvertimento, il funzionamento della visua- lizzazione delle impostazioni verrà sospeso.

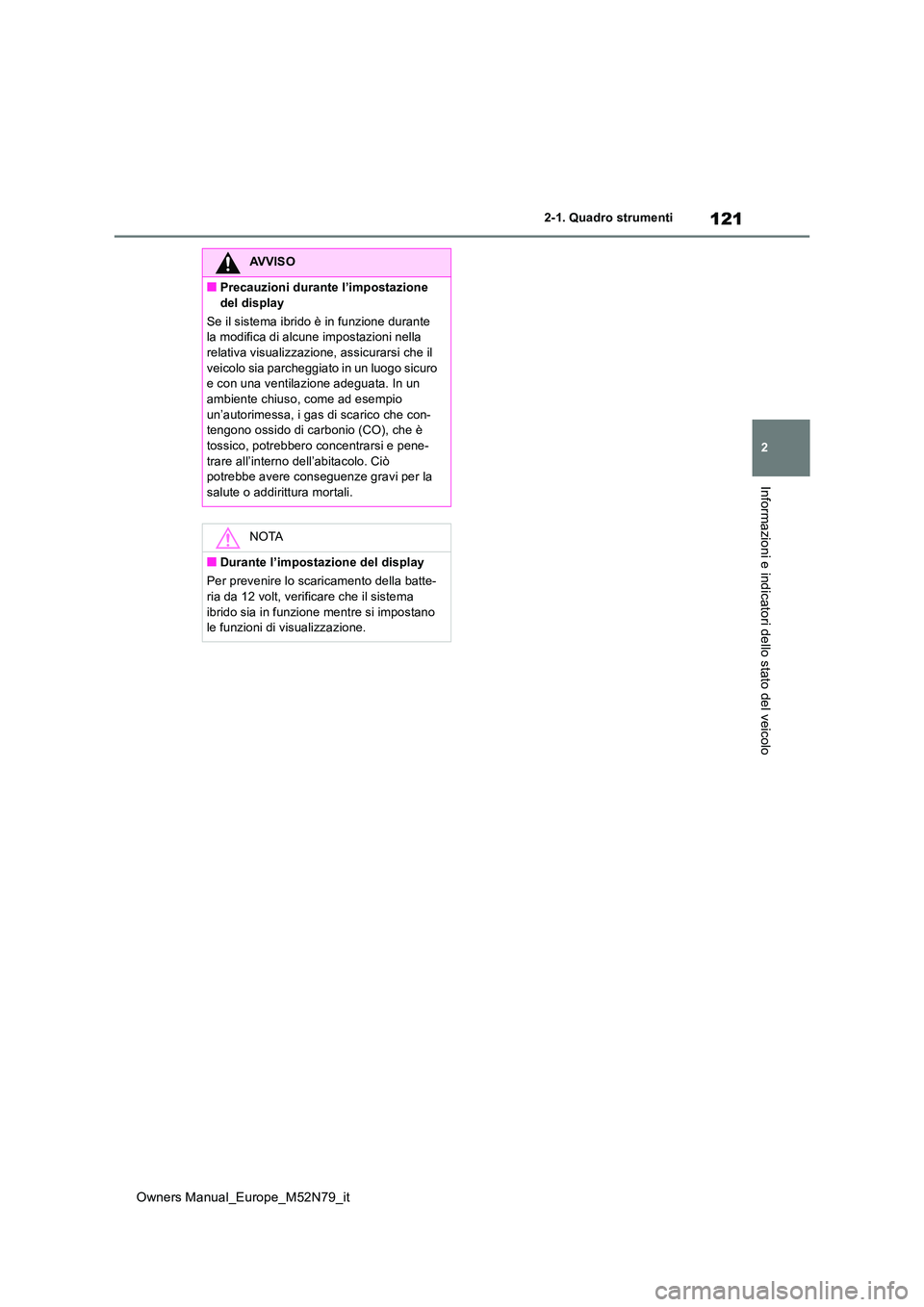

121
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
AVVISO
■Precauzioni durante l’impostazione
del display
Se il sistema ibrido è in funzione durante la modifica di alcune impostazioni nella relativa visualizzazione, assicurarsi che il
veicolo sia parcheggiato in un luogo sicuro e con una ventilazione adeguata. In un ambiente chiuso, come ad esempio
un’autorimessa, i gas di scarico che con- tengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e pene-
trare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la salute o addirittura mortali.
NOTA
■Durante l’impostazione del display
Per prevenire lo scaricamento della batte- ria da 12 volt, verificare che il sistema
ibrido sia in funzione mentre si impostano le funzioni di visualizzazione.

122
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
*: Se presente
Le illustrazioni utilizzate in questo testo sono riportate a ti tolo di esempio, e possono differire
dall’immagine effettivamente visualizzata dall’head-up display.
Area di visualizzazione dello stato del sistema di supporto all a guida (se pre-
sente)/sistema di navigazione (se presente) ( P.124)
Area di visualizzazione della leva del cambio/visualizzazione d el sistema RSA
(Riconoscimento segnaletica stradale) (se presente) ( P.201, 270)
Visualizzazione della velocità del veicolo
Area di visualizzazione dell’indicatore sistema ibrido/del cont agiri/della tempera-
tura esterna ( P.125)
■L’head-up display si attiva nei seguenti
casi
L’interruttore POWER si trova su ON.
■Durante l’utilizzo dell’head-up display
L’head-up display potrebbe apparire scuro o difficile da consultare se lo si osserva indos-
sando occhiali da sole, in particolare se si tratta di modelli con lenti polarizzate. Rego-lare la luminosità dell’Head-up display o
togliersi gli occhiali da sole.
■Visualizzazione del nome della via (vei- coli con sistema di navigazione)
Verranno visualizzati soltanto i nomi delle vie
Head-up display*
L’head-up display proietta sul parabrezza una grande varietà di informa-
zioni relative alla guida e lo stato di funzionamento dei siste mi di assi-
stenza alla guida.
Componenti del sistema

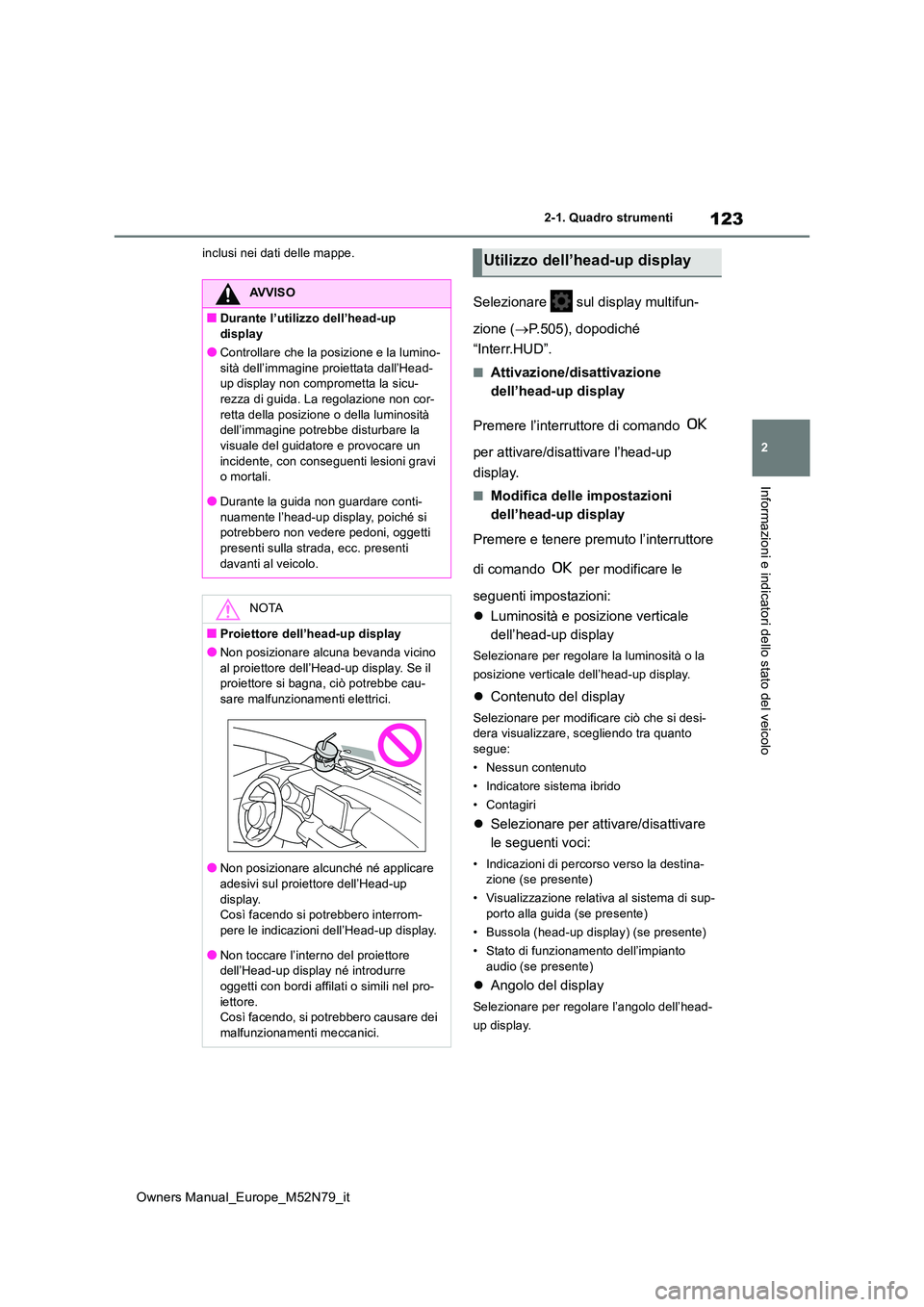

123
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
inclusi nei dati delle mappe.
Selezionare sul display multifun-
zione ( P.505), dopodiché
“Interr.HUD”.
■Attivazione/disattivazione
dell’head-up display
Premere l’interruttore di comando
per attivare/disattivare l’head-up
display.
■Modifica delle impostazioni
dell’head-up display
Premere e tenere premuto l’interruttore
di comando per modificare le
seguenti impostazioni:
 Luminosità e posizione verticale
dell’head-up display
Selezionare per regolare la luminosità o la
posizione verticale dell’head-up display.
 Contenuto del display
Selezionare per modificare ciò che si desi- dera visualizzare, scegliendo tra quanto
segue:
• Nessun contenuto
• Indicatore sistema ibrido
• Contagiri
 Selezionare per attivare/disattivare
le seguenti voci:
• Indicazioni di percorso verso la destina- zione (se presente)
• Visualizzazione relativa al sistema di sup- porto alla guida (se presente)
• Bussola (head-up display) (se presente)
• Stato di funzionamento dell’impianto
audio (se presente)
 Angolo del display
Selezionare per regolare l’angolo dell’head-
up display.
AVVISO
■Durante l’utilizzo dell’head-up display
●Controllare che la posizione e la lumino-
sità dell’immagine proiettata dall’Head- up display non comprometta la sicu-rezza di guida. La regolazione non cor-
retta della posizione o della luminosità dell’immagine potrebbe disturbare la visuale del guidatore e provocare un
incidente, con conseguenti lesioni gravi o mortali.
●Durante la guida non guardare conti-
nuamente l’head-up display, poiché si potrebbero non vedere pedoni, oggetti presenti sulla strada, ecc. presenti
davanti al veicolo.
NOTA
■Proiettore dell’head-up display
●Non posizionare alcuna bevanda vicino
al proiettore dell’Head-up display. Se il proiettore si bagna, ciò potrebbe cau-sare malfunzionamenti elettrici.
●Non posizionare alcunché né applicare adesivi sul proiettore dell’Head-up
display. Così facendo si potrebbero interrom-pere le indicazioni dell’Head-up display.
●Non toccare l’interno del proiettore dell’Head-up display né introdurre oggetti con bordi affilati o simili nel pro-
iettore. Così facendo, si potrebbero causare dei malfunzionamenti meccanici.
Utilizzo dell’head-up display

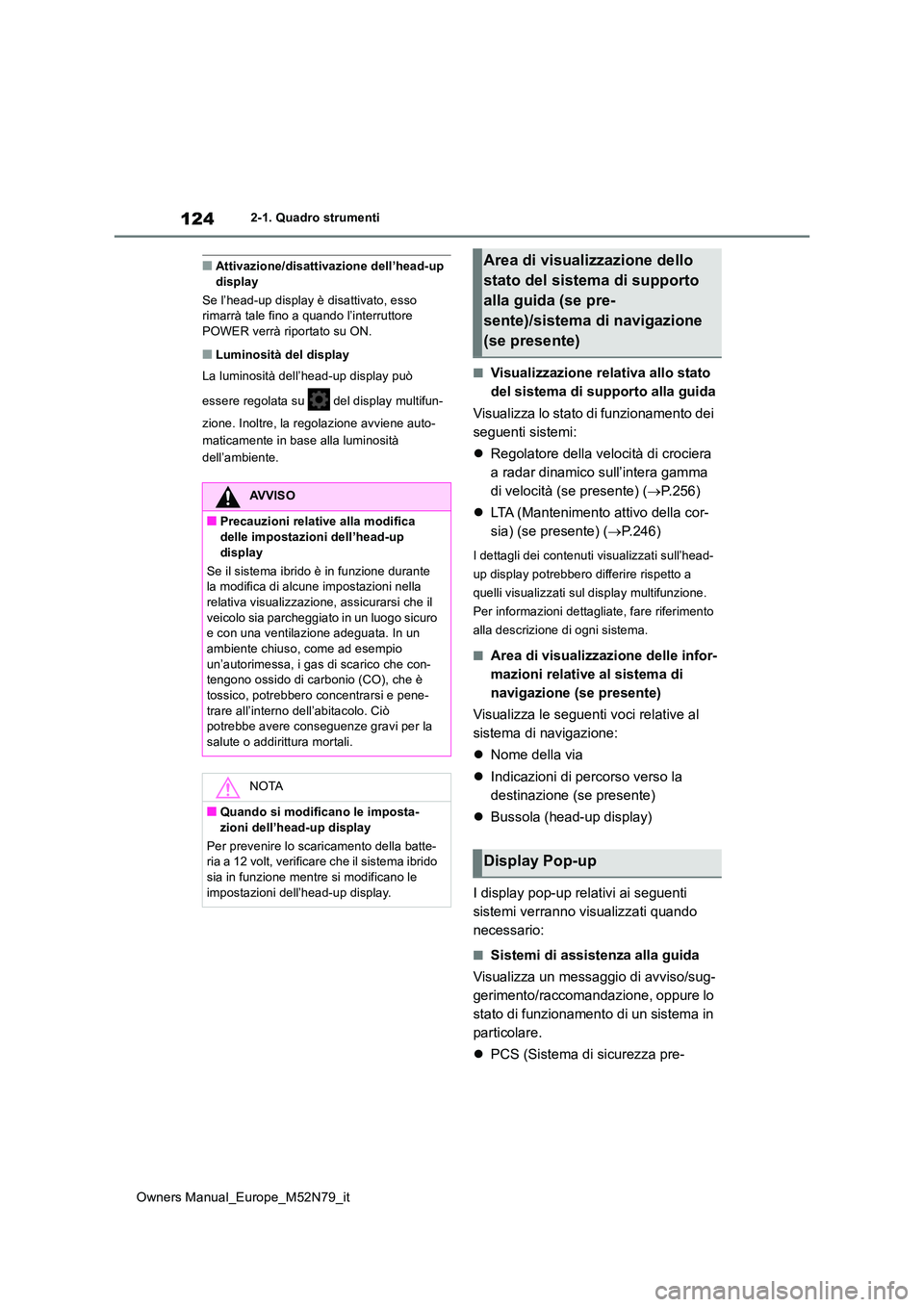

124
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
■Attivazione/disattivazione dell’head-up display
Se l’head-up display è disattivato, esso rimarrà tale fino a quando l’interruttore
POWER verrà riportato su ON.
■Luminosità del display
La luminosità dell’head-up display può
essere regolata su del display multifun-
zione. Inoltre, la regolazione avviene auto-
maticamente in base alla luminosità
dell’ambiente.
■Visualizzazione relativa allo stato
del sistema di supporto alla guida
Visualizza lo stato di funzionamento dei
seguenti sistemi:
 Regolatore della velocità di crociera
a radar dinamico sull’intera gamma
di velocità (se presente) ( P.256)
 LTA (Mantenimento attivo della cor-
sia) (se presente) ( P.246)
I dettagli dei contenuti visualizzati sull’head-
up display potrebbero differire rispetto a
quelli visualizzati sul display multifunzione.
Per informazioni dettagliate, fare riferimento
alla descrizione di ogni sistema.
■Area di visualizzazione delle infor-
mazioni relative al sistema di
navigazione (se presente)
Visualizza le seguenti voci relative al
sistema di navigazione:
 Nome della via
 Indicazioni di percorso verso la
destinazione (se presente)
 Bussola (head-up display)
I display pop-up relativi ai seguenti
sistemi verranno visualizzati quando
necessario:
■Sistemi di assistenza alla guida
Visualizza un messaggio di avviso/sug-
gerimento/raccomandazione, oppure lo
stato di funzionamento di un sistema in
particolare.
 PCS (Sistema di sicurezza pre-
AVVISO
■Precauzioni relative alla modifica delle impostazioni dell’head-up
display
Se il sistema ibrido è in funzione durante la modifica di alcune impostazioni nella relativa visualizzazione, assicurarsi che il
veicolo sia parcheggiato in un luogo sicuro e con una ventilazione adeguata. In un ambiente chiuso, come ad esempio
un’autorimessa, i gas di scarico che con- tengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e pene-
trare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la salute o addirittura mortali.
NOTA
■Quando si modificano le imposta-zioni dell’head-up display
Per prevenire lo scaricamento della batte- ria a 12 volt, verificare che il sistema ibrido
sia in funzione mentre si modificano le impostazioni dell’head-up display.
Area di visualizzazione dello
stato del sistema di supporto
alla guida (se pre-
sente)/sistema di navigazione
(se presente)
Display Pop-up

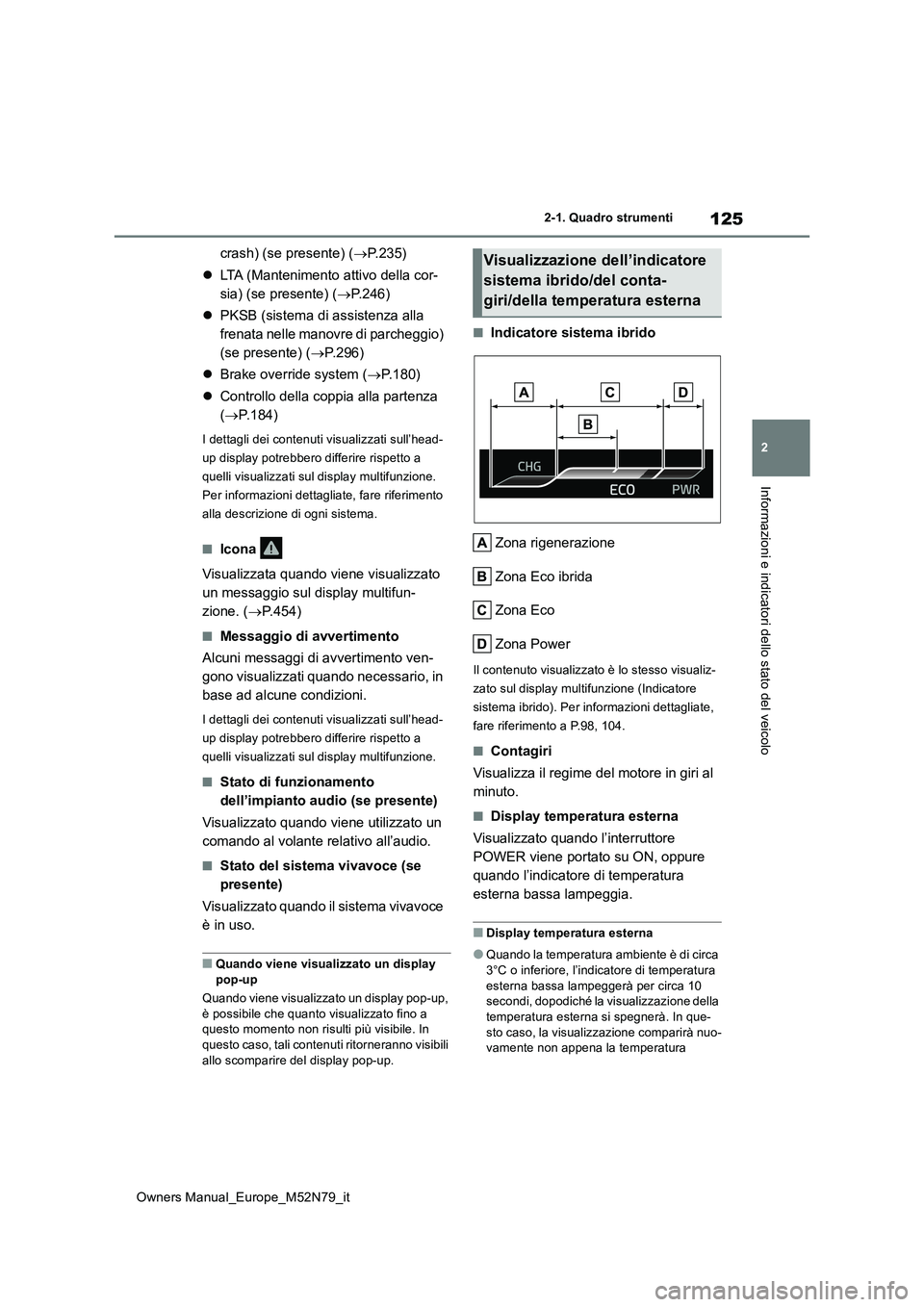

125
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
crash) (se presente) (P.235)
 LTA (Mantenimento attivo della cor-
sia) (se presente) ( P.246)
 PKSB (sistema di assistenza alla
frenata nelle manovre di parcheggio)
(se presente) ( P.296)
 Brake override system (P.180)
 Controllo della coppia alla partenza
( P.184)
I dettagli dei contenuti visualizzati sull’head-
up display potrebbero differire rispetto a
quelli visualizzati sul display multifunzione.
Per informazioni dettagliate, fare riferimento
alla descrizione di ogni sistema.
■Icona
Visualizzata quando viene visualizzato
un messaggio sul display multifun-
zione. ( P.454)
■Messaggio di avvertimento
Alcuni messaggi di avvertimento ven-
gono visualizzati quando necessario, in
base ad alcune condizioni.
I dettagli dei contenuti visualizzati sull’head-
up display potrebbero differire rispetto a
quelli visualizzati sul display multifunzione.
■Stato di funzionamento
dell’impianto audio (se presente)
Visualizzato quando viene utilizzato un
comando al volante relativo all’audio.
■Stato del sistema vivavoce (se
presente)
Visualizzato quando il sistema vivavoce
è in uso.
■Quando viene visualizzato un display pop-up
Quando viene visualizzato un display pop-up,
è possibile che quanto visualizzato fino a questo momento non risulti più visibile. In questo caso, tali contenuti ritorneranno visibili
allo scomparire del display pop-up.
■Indicatore sistema ibrido
Zona rigenerazione
Zona Eco ibrida
Zona Eco
Zona Power
Il contenuto visualizzato è lo stesso visualiz-
zato sul display multifunzione (Indicatore
sistema ibrido). Per informazioni dettagliate,
fare riferimento a P.98, 104.
■Contagiri
Visualizza il regime del motore in giri al
minuto.
■Display temperatura esterna
Visualizzato quando l’interruttore
POWER viene portato su ON, oppure
quando l’indicatore di temperatura
esterna bassa lampeggia.
■Display temperatura esterna
●Quando la temperatura ambiente è di circa
3°C o inferiore, l’indicatore di temperatura esterna bassa lampeggerà per circa 10 secondi, dopodiché la visualizzazione della
temperatura esterna si spegnerà. In que- sto caso, la visualizzazione comparirà nuo-vamente non appena la temperatura
Visualizzazione dell’indicatore
sistema ibrido/del conta-
giri/della temperatura esterna

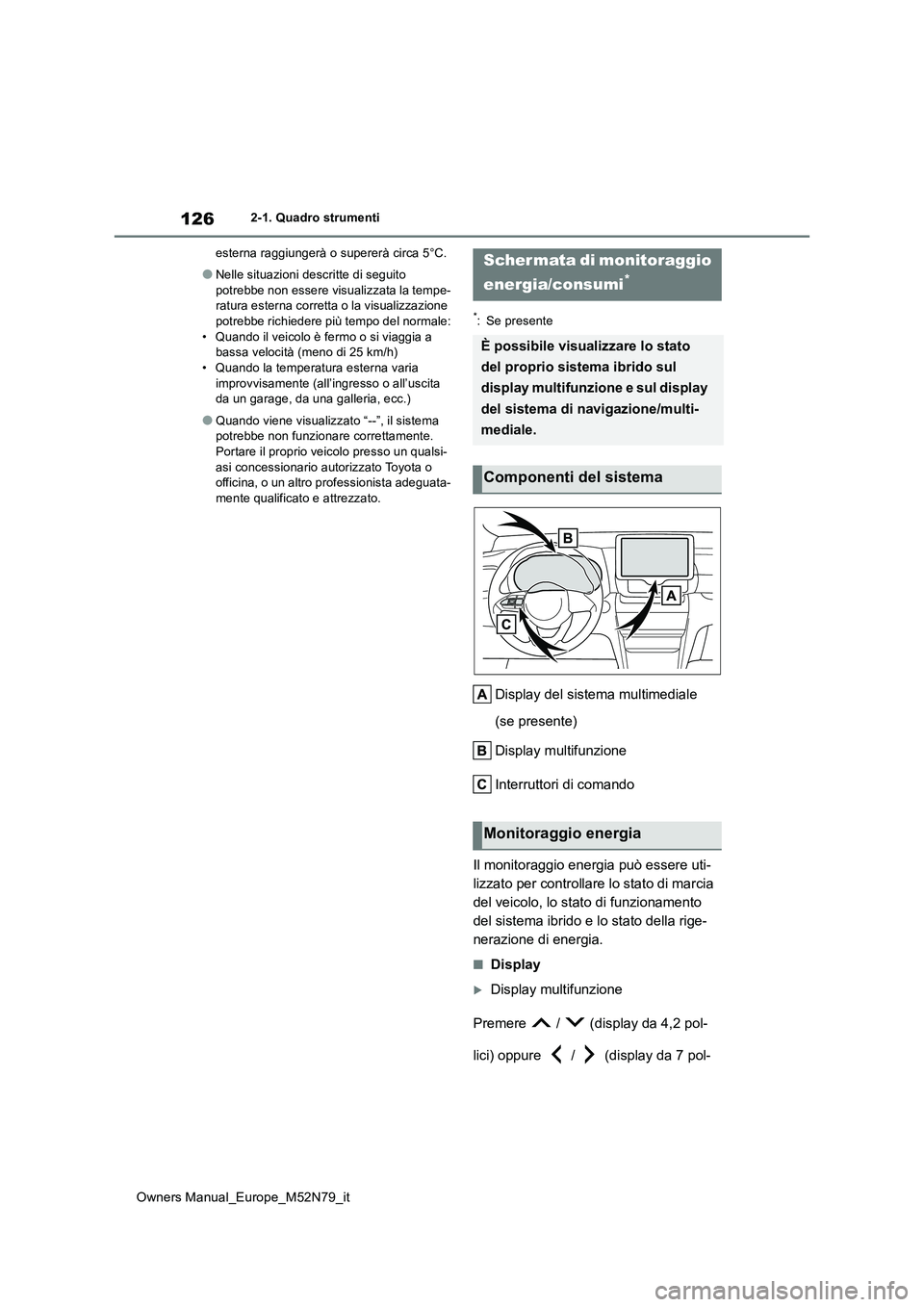

126
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
esterna raggiungerà o supererà circa 5°C.
●Nelle situazioni descritte di seguito
potrebbe non essere visualizzata la tempe- ratura esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale:
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)• Quando la temperatura esterna varia
improvvisamente (all’ingresso o all’uscita da un garage, da una galleria, ecc.)
●Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente. Portare il proprio veicolo presso un qualsi-
asi concessionario aut orizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato.
*: Se presente
Display del sistema multimediale
(se presente)
Display multifunzione
Interruttori di comando
Il monitoraggio energia può essere uti-
lizzato per controllare lo stato di marcia
del veicolo, lo stato di funzionamento
del sistema ibrido e lo stato della rige-
nerazione di energia.
■Display
Display multifunzione
Premere / (display da 4,2 pol-
lici) oppure / (display da 7 pol-
Schermata di monitoraggio
energia/consumi*
È possibile visualizzare lo stato
del proprio sistema ibrido sul
display multifunzione e sul display
del sistema di navigazione/multi-
mediale.
Componenti del sistema
Monitoraggio energia

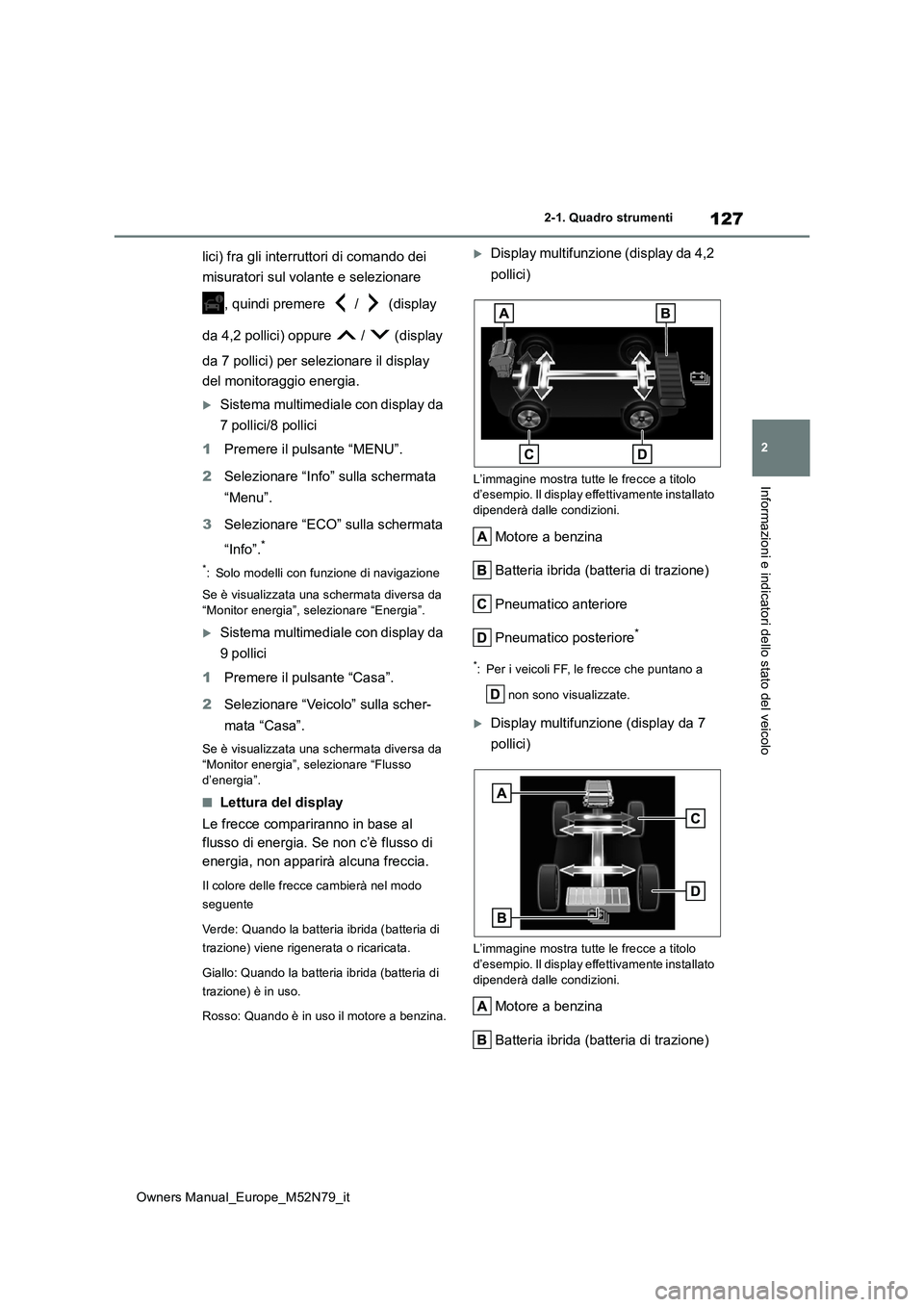

127
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
lici) fra gli interruttori di comando dei
misuratori sul volante e selezionare
, quindi premere / (display
da 4,2 pollici) oppure / (display
da 7 pollici) per selezionare il display
del monitoraggio energia.
Sistema multimediale con display da
7 pollici/8 pollici
1 Premere il pulsante “MENU”.
2 Selezionare “Info” sulla schermata
“Menu”.
3 Selezionare “ECO” sulla schermata
“Info”.*
*: Solo modelli con funzione di navigazione
Se è visualizzata una schermata diversa da
“Monitor energia”, selezionare “Energia”.
Sistema multimediale con display da
9 pollici
1 Premere il pulsante “Casa”.
2 Selezionare “Veicolo” sulla scher-
mata “Casa”.
Se è visualizzata una schermata diversa da
“Monitor energia”, selezionare “Flusso d’energia”.
■Lettura del display
Le frecce compariranno in base al
flusso di energia. Se non c’è flusso di
energia, non apparirà alcuna freccia.
Il colore delle frecce cambierà nel modo
seguente
Verde: Quando la batteria ibrida (batteria di
trazione) viene rigenerata o ricaricata.
Giallo: Quando la batteria ibrida (batteria di
trazione) è in uso.
Rosso: Quando è in uso il motore a benzina.
Display multifunzione (display da 4,2
pollici)
L’immagine mostra tutte le frecce a titolo d’esempio. Il display effettivamente installato
dipenderà dalle condizioni.
Motore a benzina
Batteria ibrida (batteria di trazione)
Pneumatico anteriore
Pneumatico posteriore*
*: Per i veicoli FF, le frecce che puntano a
non sono visualizzate.
Display multifunzione (display da 7
pollici)
L’immagine mostra tutte le frecce a titolo d’esempio. Il display effettivamente installato
dipenderà dalle condizioni.
Motore a benzina
Batteria ibrida (batteria di trazione)

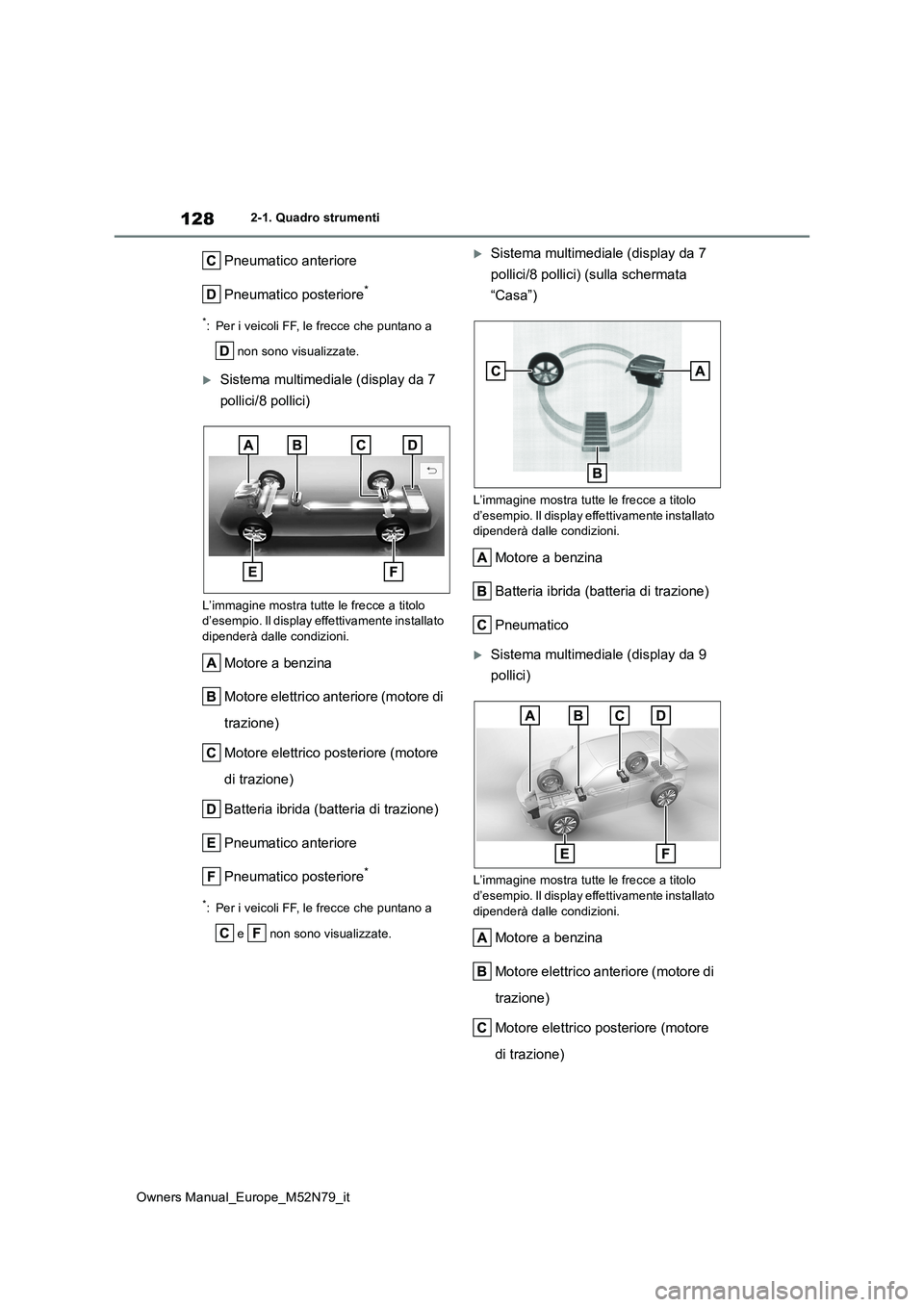

128
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Pneumatico anteriore
Pneumatico posteriore*
*: Per i veicoli FF, le frecce che puntano a
non sono visualizzate.
Sistema multimediale (display da 7
pollici/8 pollici)
L’immagine mostra tutte le frecce a titolo d’esempio. Il display effettivamente installato
dipenderà dalle condizioni.
Motore a benzina
Motore elettrico anteriore (motore di
trazione)
Motore elettrico posteriore (motore
di trazione)
Batteria ibrida (batteria di trazione)
Pneumatico anteriore
Pneumatico posteriore*
*: Per i veicoli FF, le frecce che puntano a
e non sono visualizzate.
Sistema multimediale (display da 7
pollici/8 pollici) (sulla schermata
“Casa”)
L’immagine mostra tutte le frecce a titolo
d’esempio. Il display effettivamente installato dipenderà dalle condizioni.
Motore a benzina
Batteria ibrida (batteria di trazione)
Pneumatico
Sistema multimediale (display da 9
pollici)
L’immagine mostra tutte le frecce a titolo
d’esempio. Il display effettivamente installato dipenderà dalle condizioni.
Motore a benzina
Motore elettrico anteriore (motore di
trazione)
Motore elettrico posteriore (motore
di trazione)
