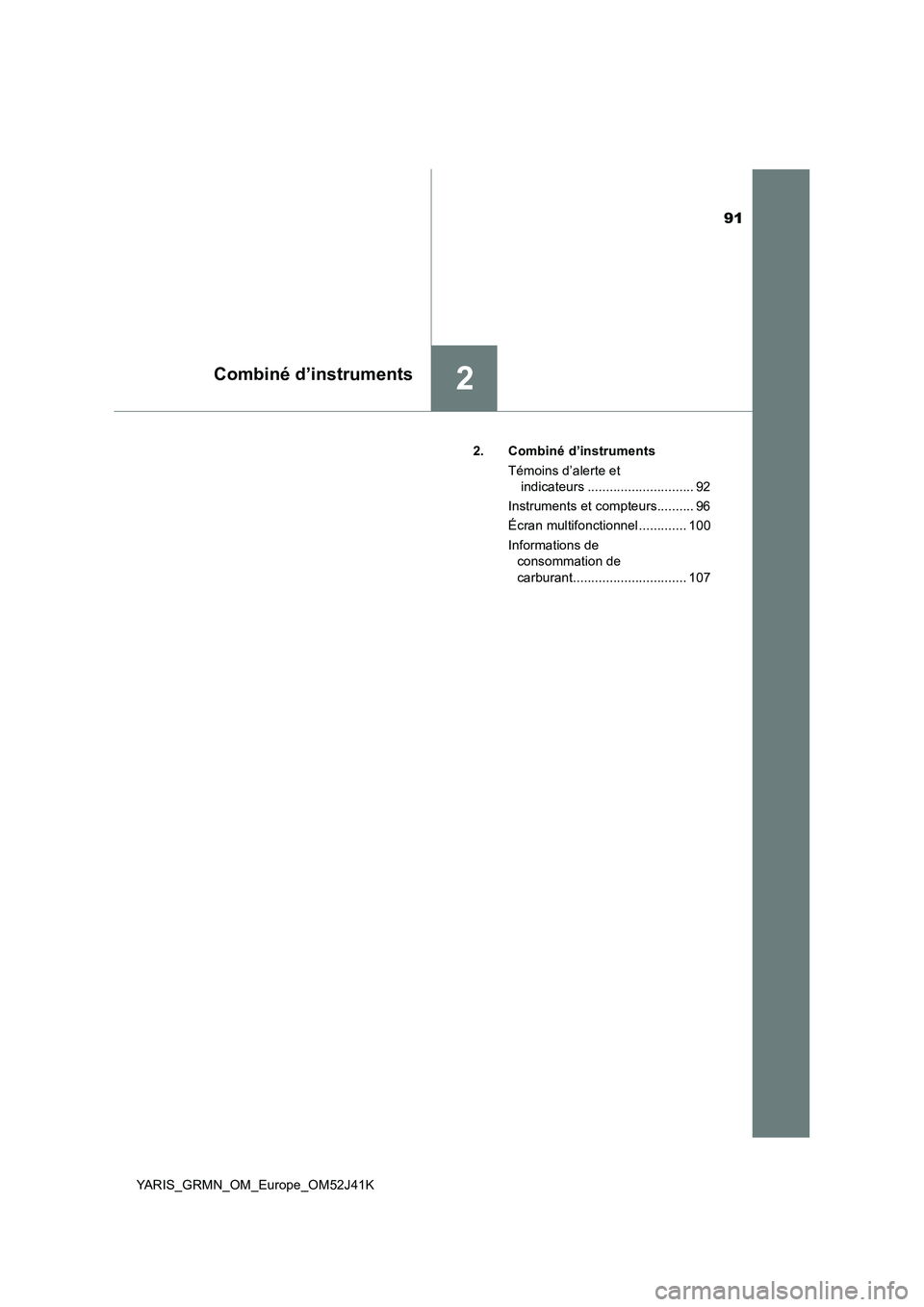

2Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K
2. Combiné d’instruments
Témoins d’alerte et
indicateurs ............................. 92
Instruments et compteurs.......... 96
Écran multifonctionnel ............. 100
Informations de
consommation de
carburant............................... 107

922. Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

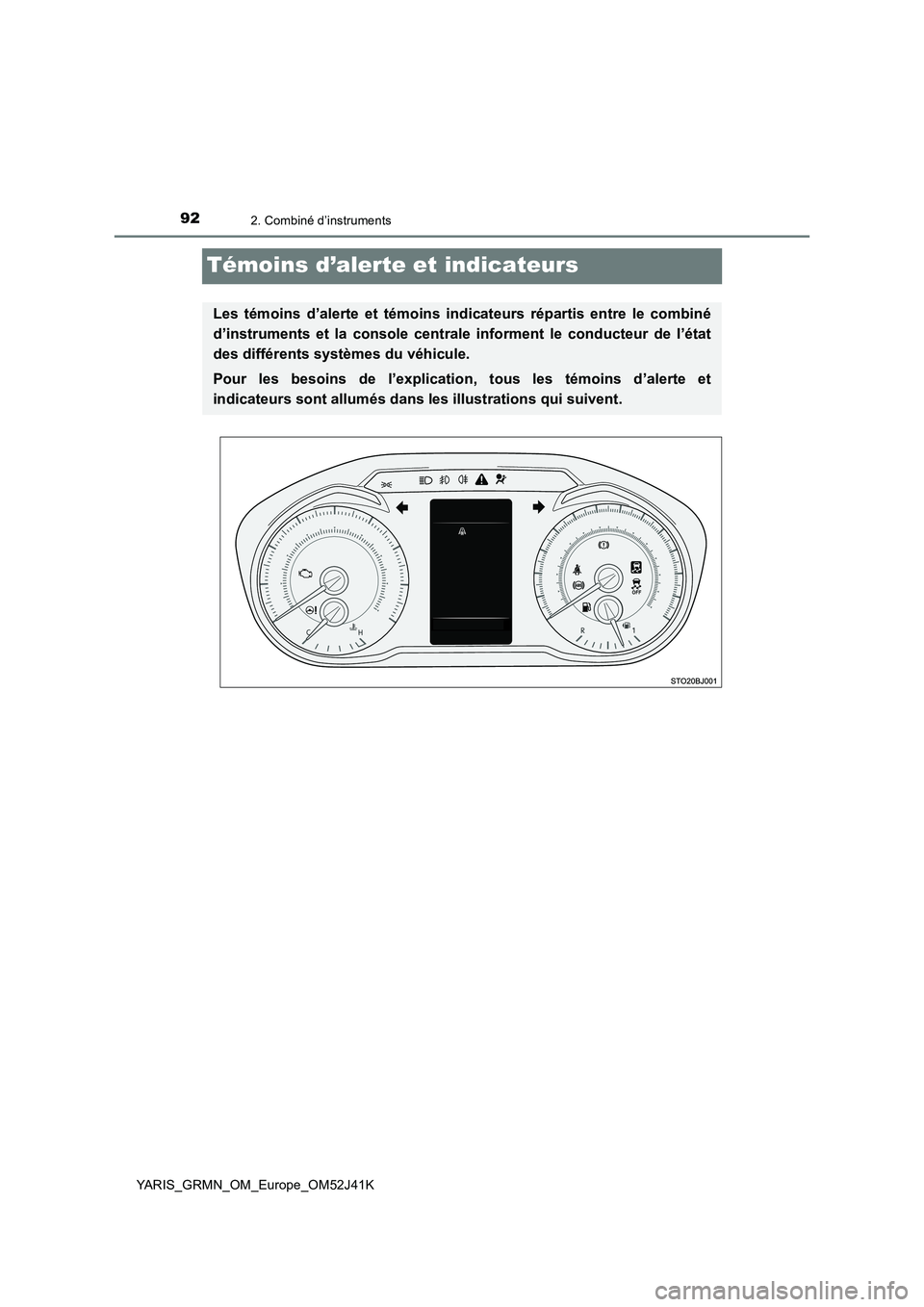

Témoins d’alerte et indicateurs
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

932. Combiné d’instruments
2
Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

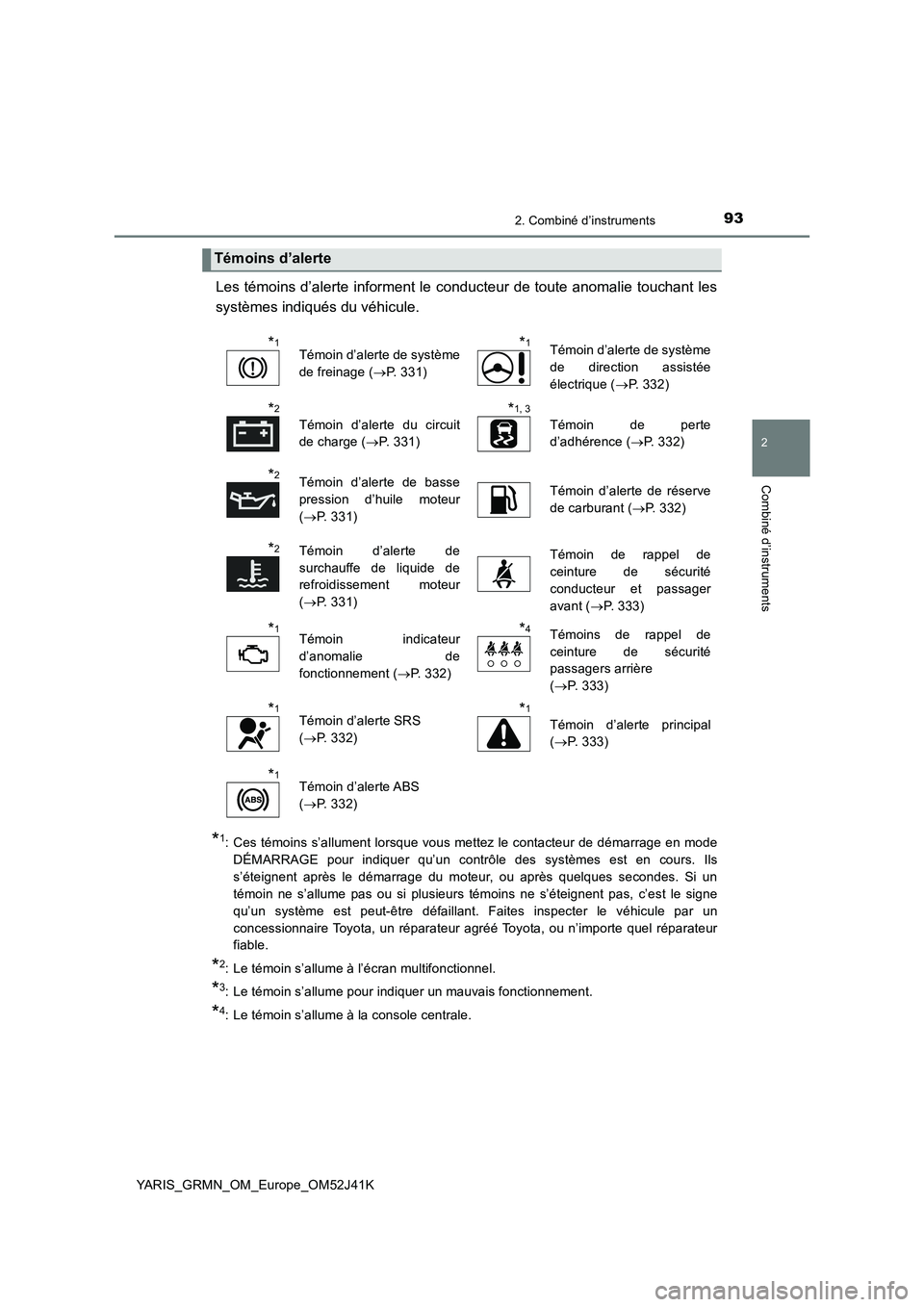

Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
*1: Ces témoins s’allument lorsque vous mettez le contacteur de démarrage en mode
DÉMARRAGE pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur, ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être défaillant. Faites inspecter le véhicule par un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable.
*2: Le témoin s’allume à l’écran multifonctionnel.
*3: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*4: Le témoin s’allume à la console centrale.
Témoins d’alerte
*1Témoin d’alerte de système
de freinage ( P. 331)
*1Témoin d’alerte de système
de direction assistée
électrique ( P. 332)
*2
Témoin d’alerte du circuit
de charge ( P. 331)
*1, 3
Témoin de perte
d’adhérence ( P. 332)
*2Témoin d’alerte de basse
pression d’huile moteur
( P. 331)
Témoin d’alerte de réserve
de carburant ( P. 332)
*2Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 331)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( P. 333)
*1Témoin indicateur
d’anomalie de
fonctionnement ( P. 332)
*4Témoins de rappel de
ceinture de sécurité
passagers arrière
( P. 333)
*1Témoin d’alerte SRS
( P. 332)
*1
Témoin d’alerte principal
( P. 333)
*1Témoin d’alerte ABS
( P. 332)

942. Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

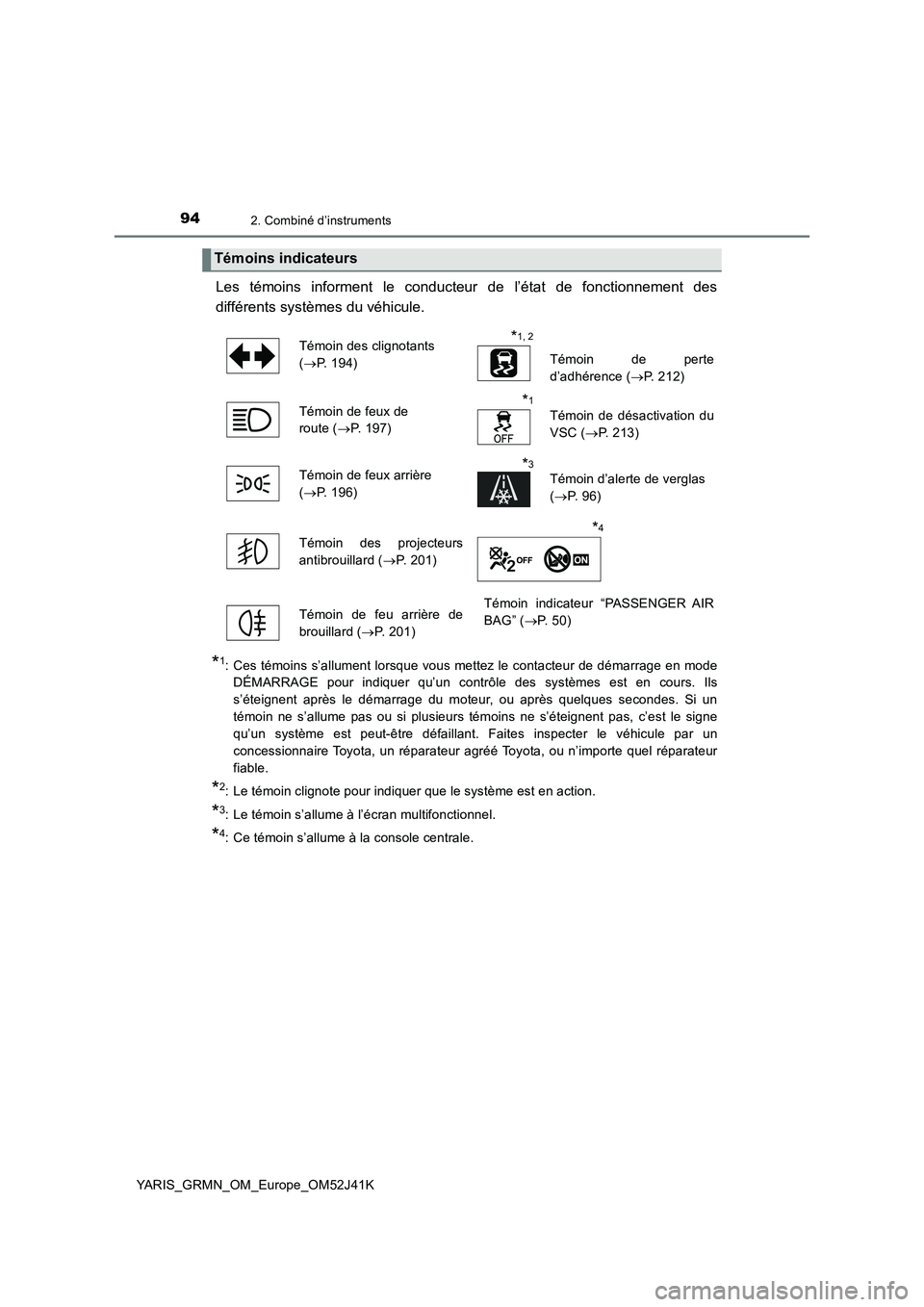

Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
*1: Ces témoins s’allument lorsque vous mettez le contacteur de démarrage en mode
DÉMARRAGE pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur, ou après quelques secondes. Si un
témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signe
qu’un système est peut-être défaillant. Faites inspecter le véhicule par un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable.
*2: Le témoin clignote pour indiquer que le système est en action.
*3: Le témoin s’allume à l’écran multifonctionnel.
*4: Ce témoin s’allume à la console centrale.
Témoins indicateurs
Témoin des clignotants
( P. 194)
*1, 2
Témoin de perte
d’adhérence ( P. 212)
Témoin de feux de
route ( P. 1 9 7 )
*1
Témoin de désactivation du
VSC ( P. 213)
Témoin de feux arrière
( P. 196)
*3
Témoin d’alerte de verglas
( P. 9 6 )
Témoin des projecteurs
antibrouillard ( P. 2 0 1 )
*4
Témoin de feu arrière de
brouillard ( P. 201)
Témoin indicateur “PASSENGER AIR
BAG” ( P. 5 0 )

952. Combiné d’instruments
2
Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K
AVERTISSEMENT
■Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas au démarrage du moteur, cela peut signifier que le système incriminé
n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement
blessé ou même tué. Faites inspecter le véhicule dans les plus brefs délais par un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable si cela se produit.

962. Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

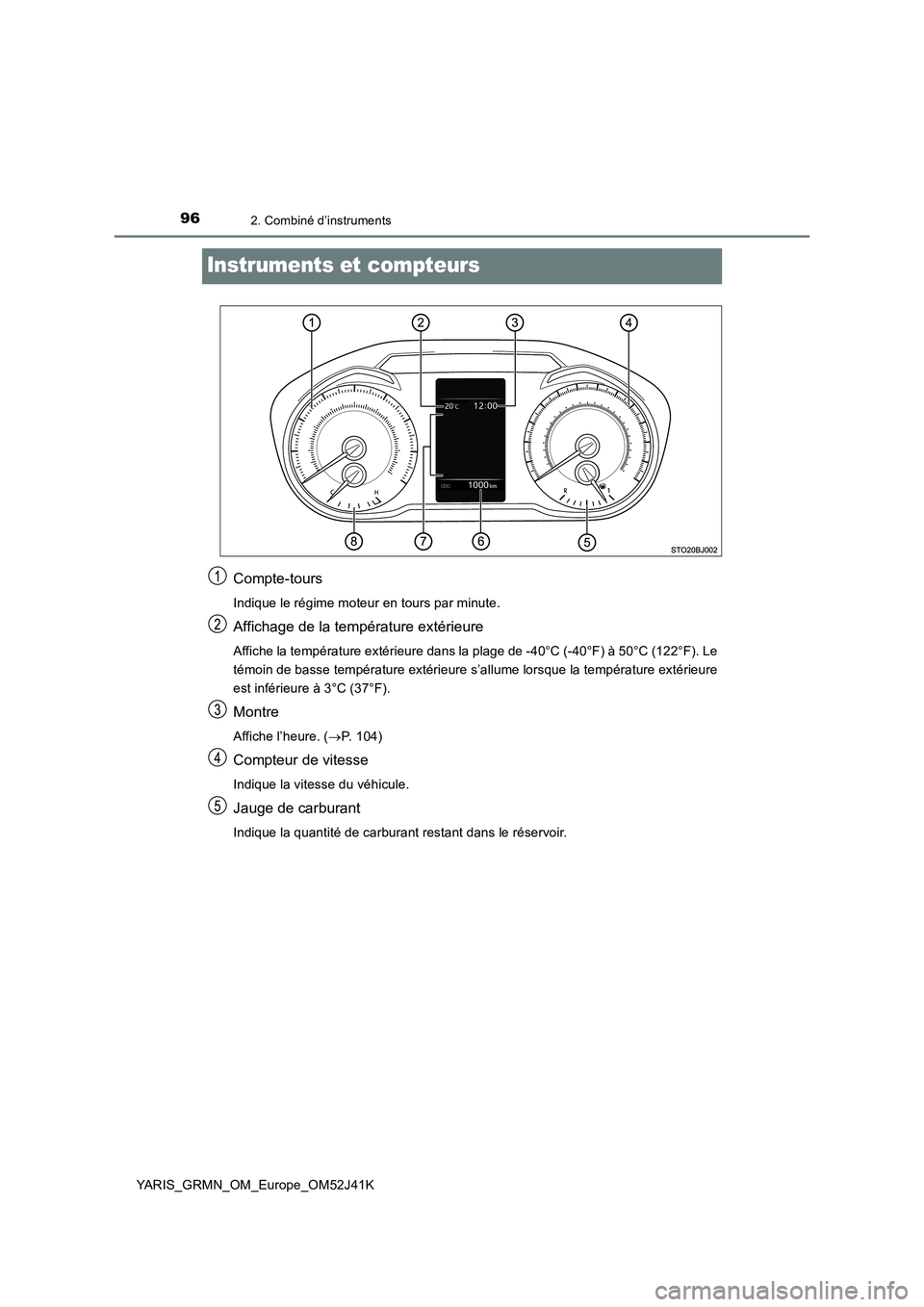

Instruments et compteurs
Compte-tours
Indique le régime moteur en tours par minute.
Affichage de la température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F) à 50°C (122°F). Le
témoin de basse température extérieure s’allume lorsque la température extérieure
est inférieure à 3°C (37°F).
Montre
Affiche l’heure. ( P. 104)
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.

972. Combiné d’instruments
2
Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

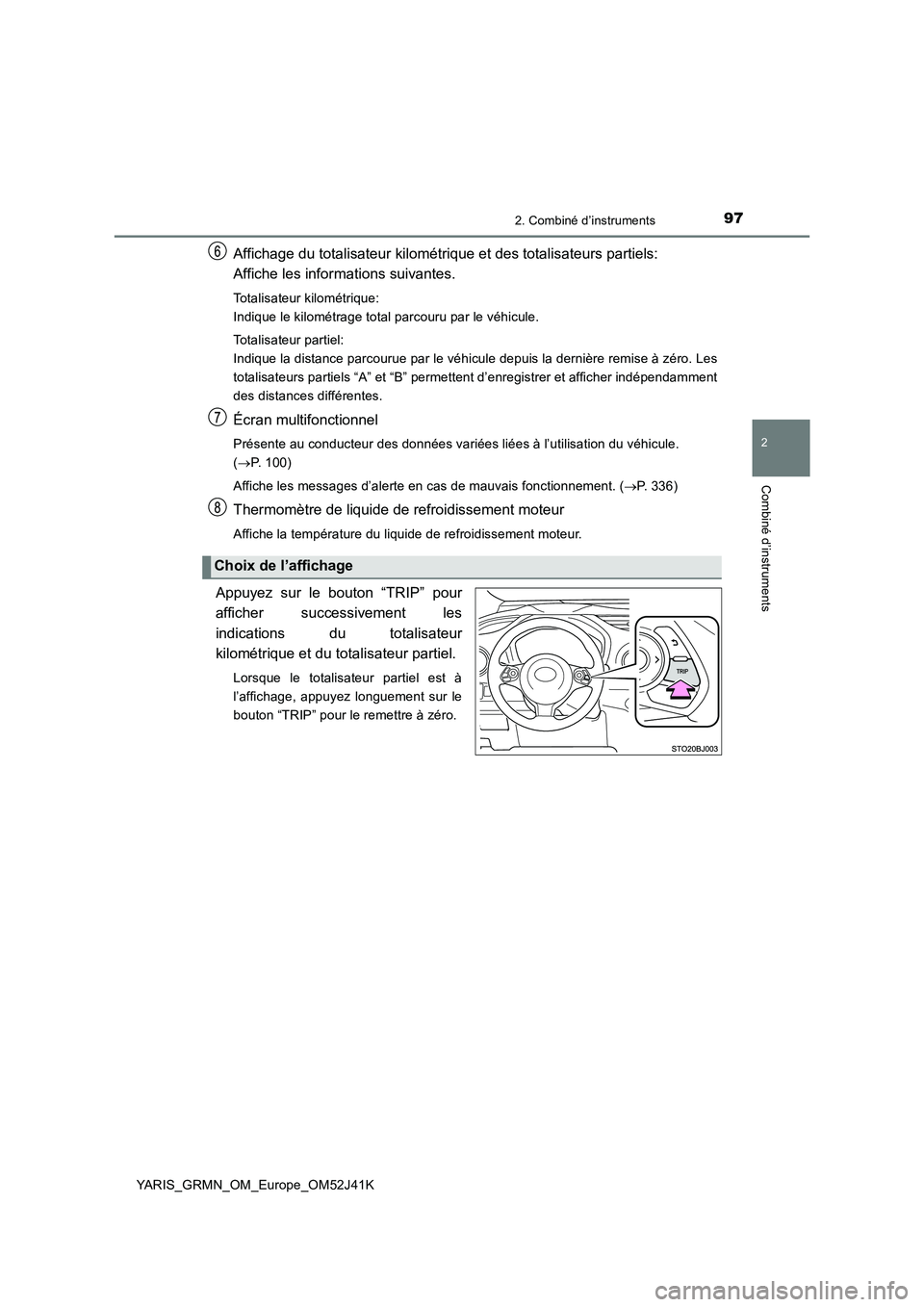

Affichage du totalisateur kilométrique et des totalisateurs partiels:
Affiche les informations suivantes.
Totalisateur kilométrique:
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel:
Indique la distance parcourue par le véhicule depuis la dernière remise à zéro. Les
totalisateurs partiels “A” et “B” permettent d’enregistrer et afficher indépendamment
des distances différentes.
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
( P. 100)
Affiche les messages d’alerte en cas de mauvais fonctionnement. ( P. 336)
Thermomètre de liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Appuyez sur le bouton “TRIP” pour
afficher successivement les
indications du totalisateur
kilométrique et du totalisateur partiel.
Lorsque le totalisateur partiel est à
l’affichage, appuyez longuement sur le
bouton “TRIP” pour le remettre à zéro.
Choix de l’affichage

982. Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

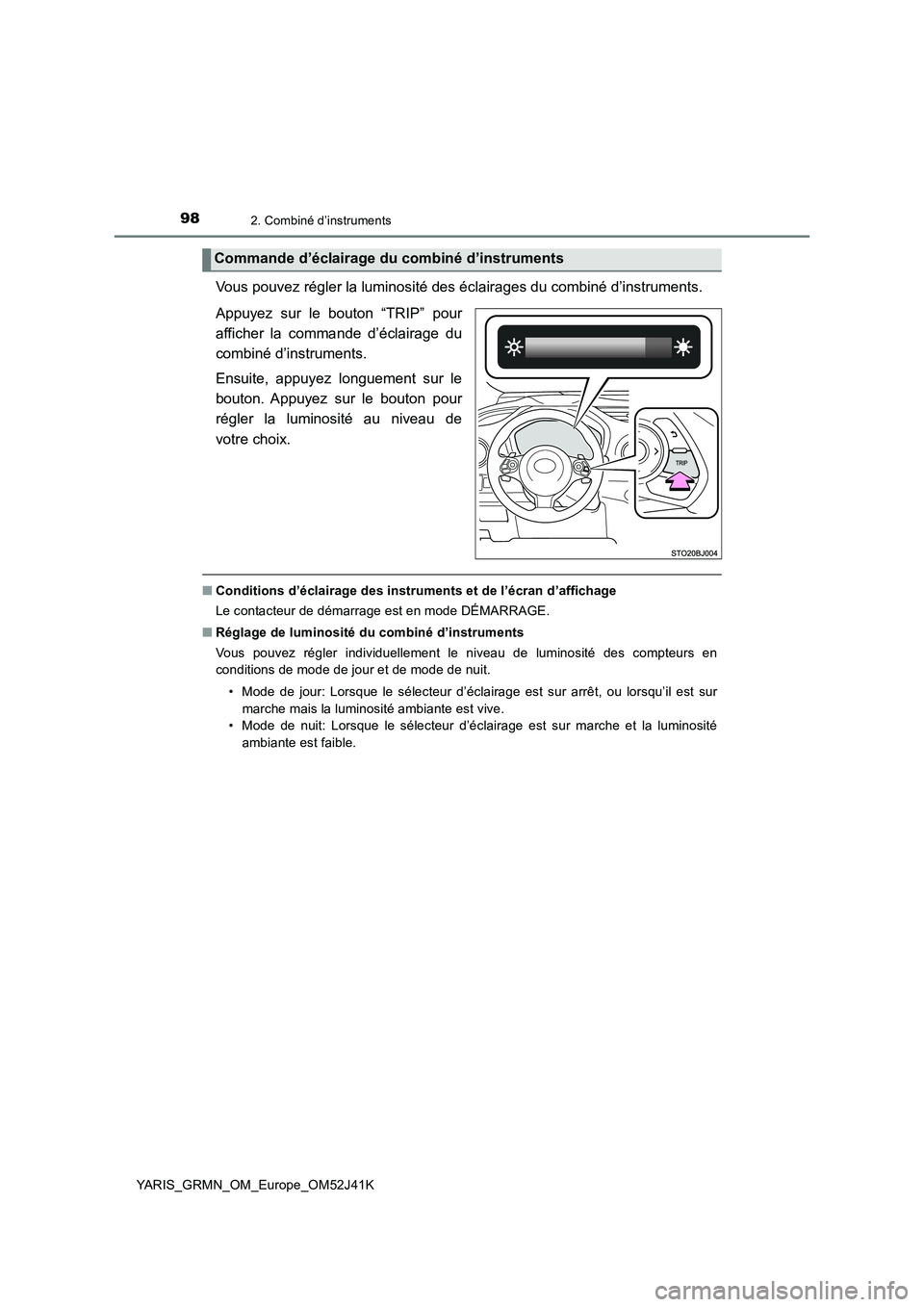

Vous pouvez régler la luminosité des éclairages du combiné d’instruments.
Appuyez sur le bouton “TRIP” pour
afficher la commande d’éclairage du
combiné d’instruments.
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
■ Conditions d’éclairage des instruments et de l’écran d’affichage
Le contacteur de démarrage est en mode DÉMARRAGE.
■ Réglage de luminosité du combiné d’instruments
Vous pouvez régler individuellement le niveau de luminosité des compteurs en
conditions de mode de jour et de mode de nuit.
• Mode de jour: Lorsque le sélecteur d’éclairage est sur arrêt, ou lorsqu’il est sur
marche mais la luminosité ambiante est vive.
• Mode de nuit: Lorsque le sélecteur d’éclairage est sur marche et la luminosité
ambiante est faible.
Commande d’éclairage du combiné d’instruments

992. Combiné d’instruments
2
Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K

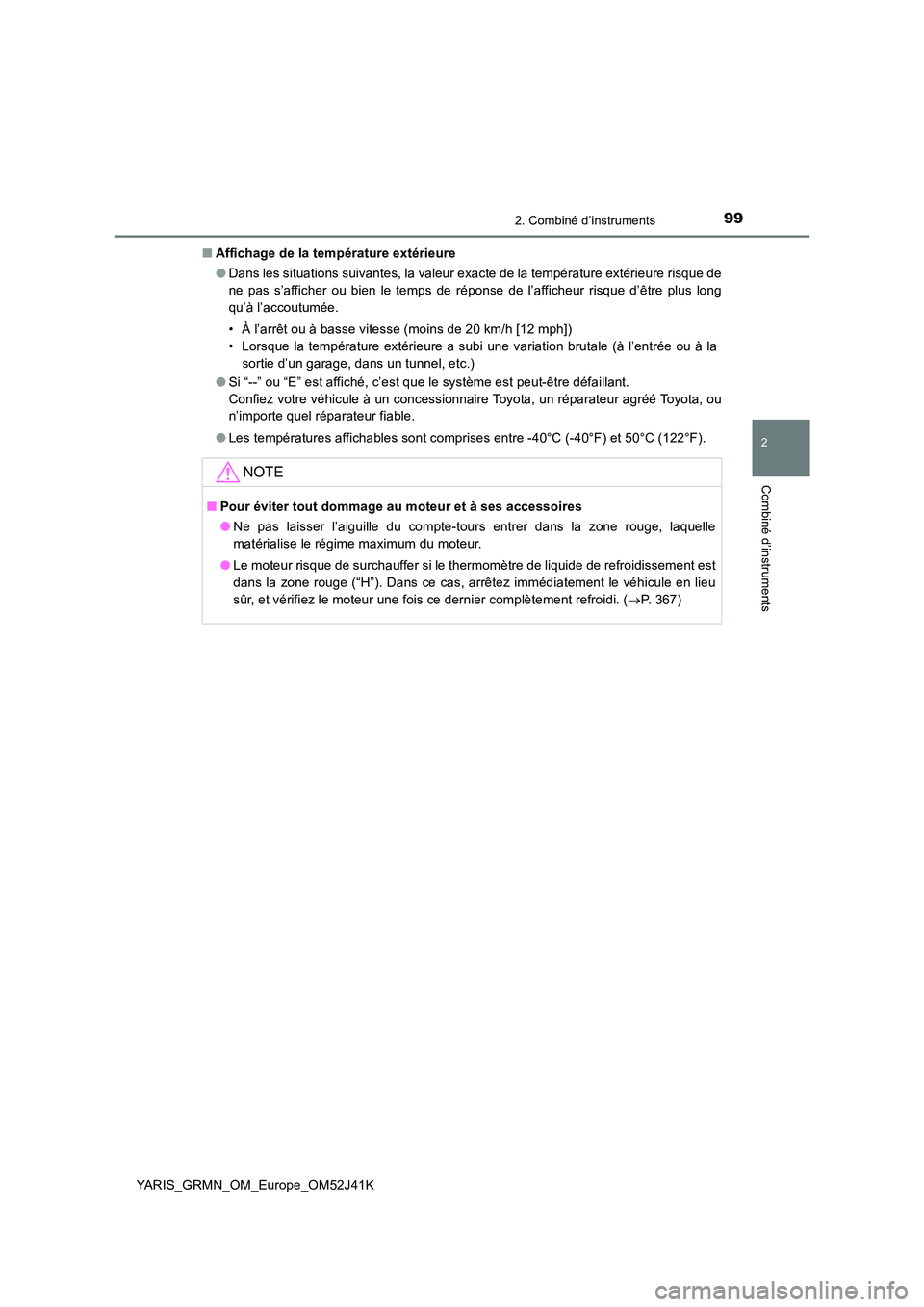

■ Affichage de la température extérieure
● Dans les situations suivantes, la valeur exacte de la température extérieure risque de
ne pas s’afficher ou bien le temps de réponse de l’afficheur risque d’être plus long
qu’à l’accoutumée.
• À l’arrêt ou à basse vitesse (moins de 20 km/h [12 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la
sortie d’un garage, dans un tunnel, etc.)
● Si “--” ou “E” est affiché, c’est que le système est peut-être défaillant.
Confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
● Les températures affichables sont comprises entre -40°C (-40°F) et 50°C (122°F).
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
● Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge, laquelle
matérialise le régime maximum du moteur.
● Le moteur risque de surchauffer si le thermomètre de liquide de refroidissement est
dans la zone rouge (“H”). Dans ce cas, arrêtez immédiatement le véhicule en lieu
sûr, et vérifiez le moteur une fois ce dernier complètement refroidi. ( P. 367)

1002. Combiné d’instruments
YARIS_GRMN_OM_Europe_OM52J41K
Écran multifonctionnel
L’écran multifonctionnel présente au conducteur des informations variées
liées au véhicule.
● Icônes de menu
La sélection d’une icône permet
d’afficher les informations
suivantes. ( P. 101)
Il peut arriver que certaines
informations soient affichées
automatiquement, selon la
situation.
Informations de parcours
Sélectionnez pour afficher diverses informations liées au parcours. ( P. 102)
Affichage asservi au système de navigation (sur modèles équipés)
Sélectionnez pour afficher les informations suivantes asservies au système
de navigation.
• Guidage sur itinéraire
• Affichage de la boussole (nord en haut/cap suivi en haut)
Affichage asservi au système audio
Sélectionnez pour pouvoir faire votre choix à l’écran entre les sources audio
ou les plages musicales avec le sélecteur d’instrumentation.
Informations affichées
