2916-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

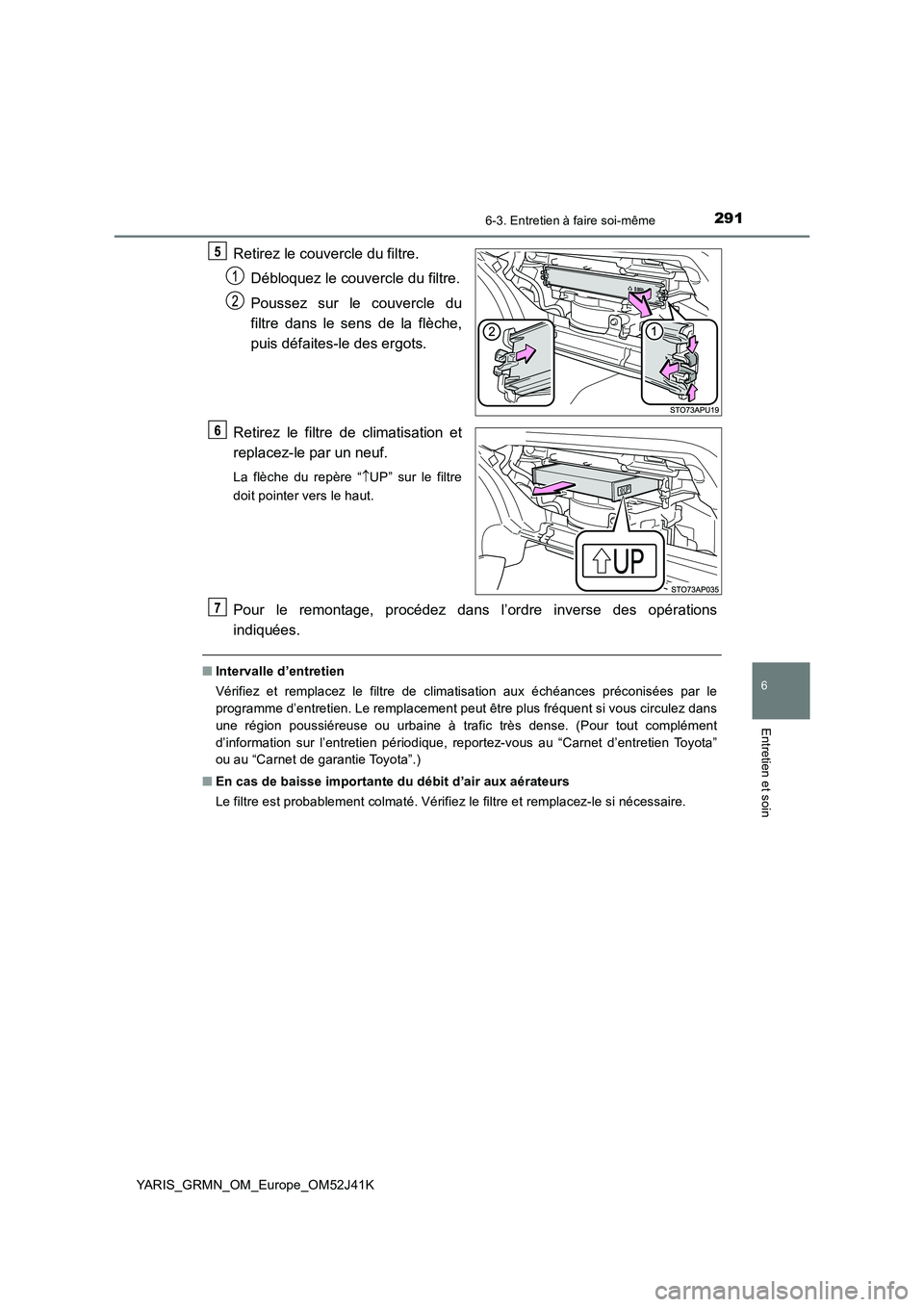

Retirez le couvercle du filtre.
Débloquez le couvercle du filtre.
Poussez sur le couvercle du
filtre dans le sens de la flèche,
puis défaites-le des ergots.
Retirez le filtre de climatisation et
replacez-le par un neuf.
La flèche du repère “ UP” sur le filtre
doit pointer vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■ Intervalle d’entretien
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par le
programme d’entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou urbaine à trafic très dense. (Pour tout complément
d’information sur l’entretien périodique, reportez-vous au “Carnet d’entretien Toyota”
ou au “Carnet de garantie Toyota”.)
■ En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si nécessaire.

2926-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

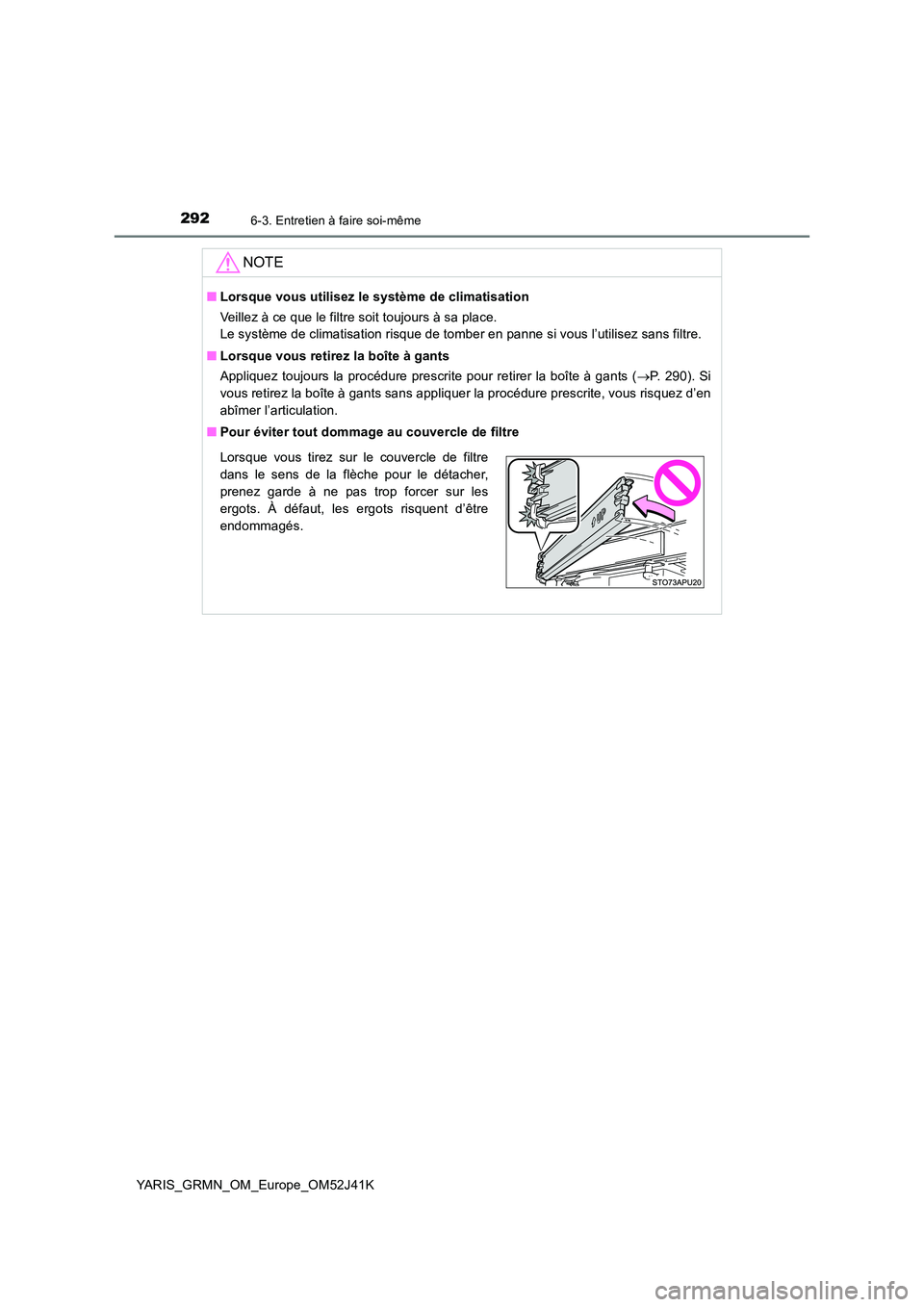

NOTE
■Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l’utilisez sans filtre.
■ Lorsque vous retirez la boîte à gants
Appliquez toujours la procédure prescrite pour retirer la boîte à gants ( P. 290). Si
vous retirez la boîte à gants sans appliquer la procédure prescrite, vous risquez d’en
abîmer l’articulation.
■ Pour éviter tout dommage au couvercle de filtre
Lorsque vous tirez sur le couvercle de filtre
dans le sens de la flèche pour le détacher,
prenez garde à ne pas trop forcer sur les
ergots. À défaut, les ergots risquent d’être
endommagés.

2936-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

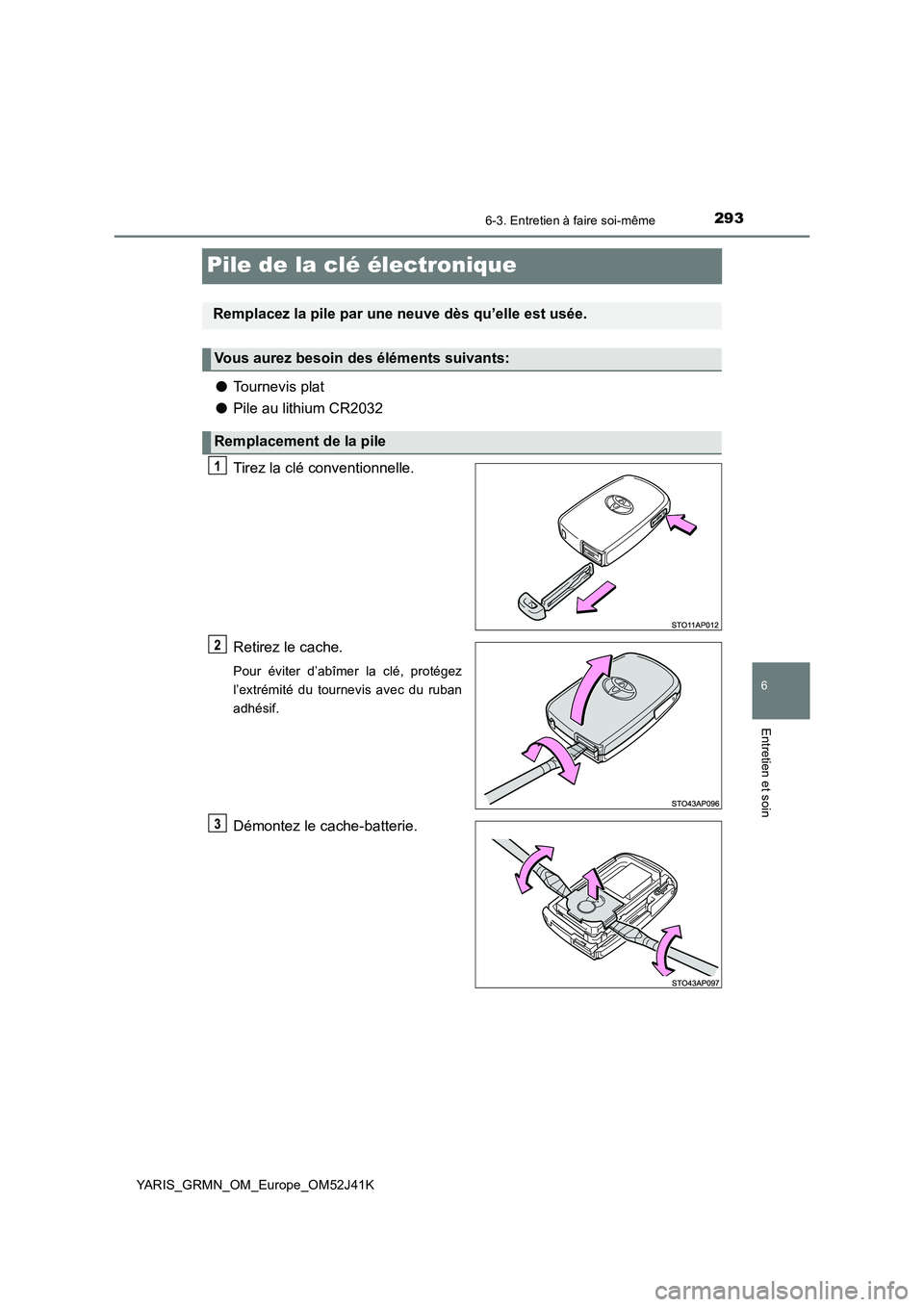

Pile de la clé électronique
●Tournevis plat
● Pile au lithium CR2032
Tirez la clé conventionnelle.
Retirez le cache.
Pour éviter d’abîmer la clé, protégez
l’extrémité du tournevis avec du ruban
adhésif.
Démontez le cache-batterie.
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile

2946-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

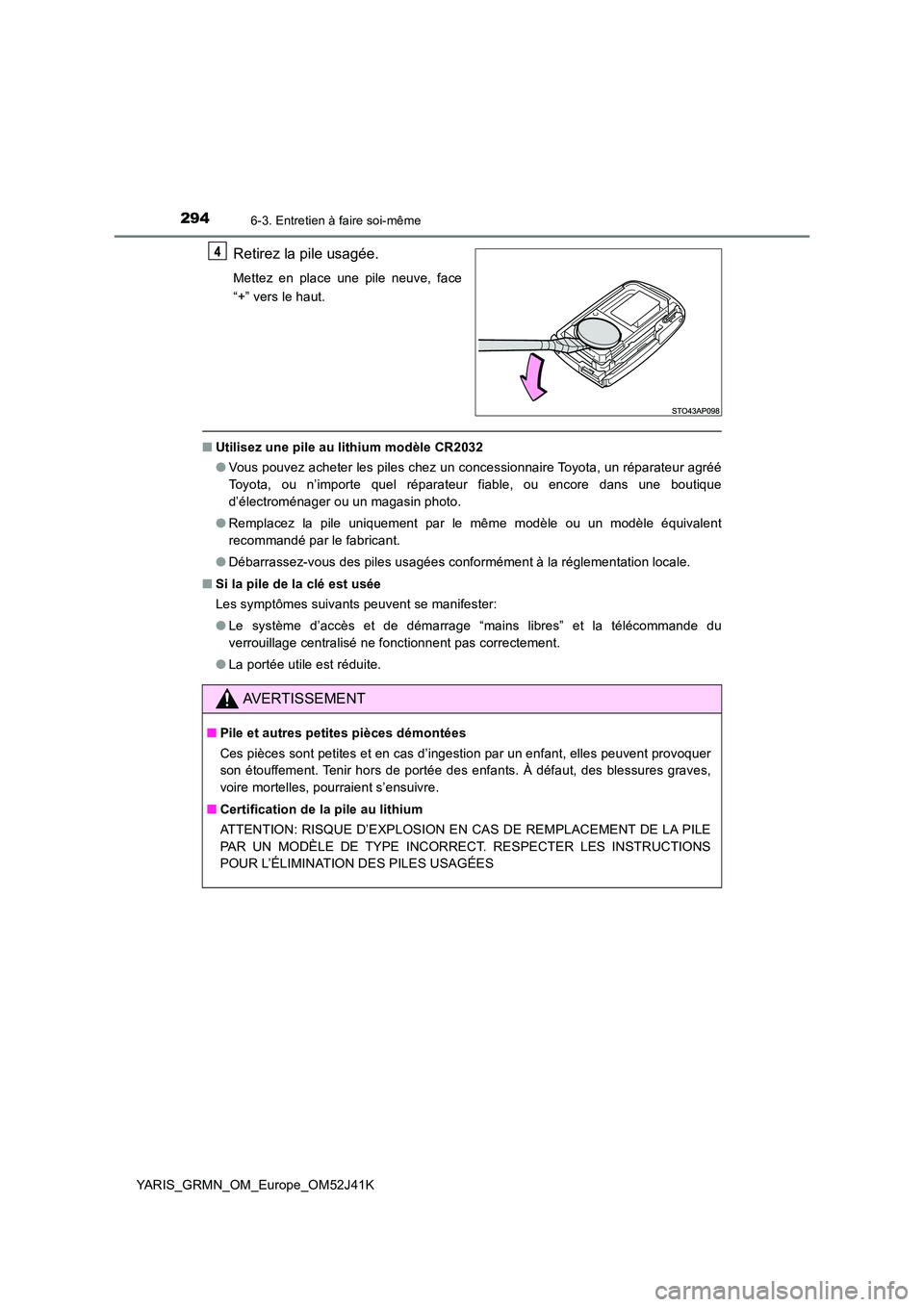

Retirez la pile usagée.
Mettez en place une pile neuve, face
“+” vers le haut.
■ Utilisez une pile au lithium modèle CR2032
● Vous pouvez acheter les piles chez un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable, ou encore dans une boutique
d’électroménager ou un magasin photo.
● Remplacez la pile uniquement par le même modèle ou un modèle équivalent
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d’accès et de démarrage “mains libres” et la télécommande du
verrouillage centralisé ne fonctionnent pas correctement.
● La portée utile est réduite.
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent provoquer
son étouffement. Tenir hors de portée des enfants. À défaut, des blessures graves,
voire mortelles, pourraient s’ensuivre.
■ Certification de la pile au lithium
ATTENTION: RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE
PAR UN MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS
POUR L’ÉLIMINATION DES PILES USAGÉES

2956-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

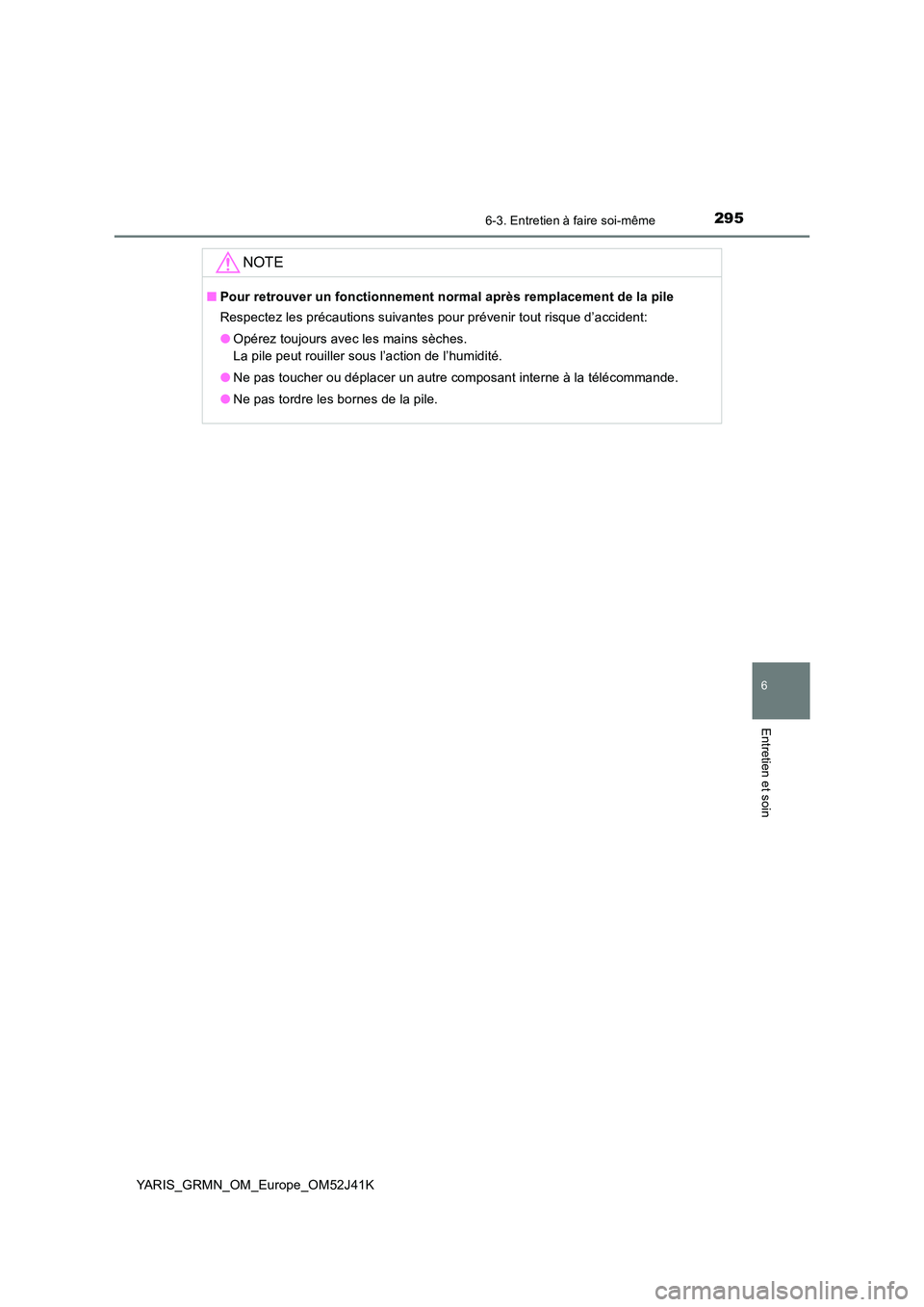

NOTE
■Pour retrouver un fonctionnement normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la télécommande.
● Ne pas tordre les bornes de la pile.

2966-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

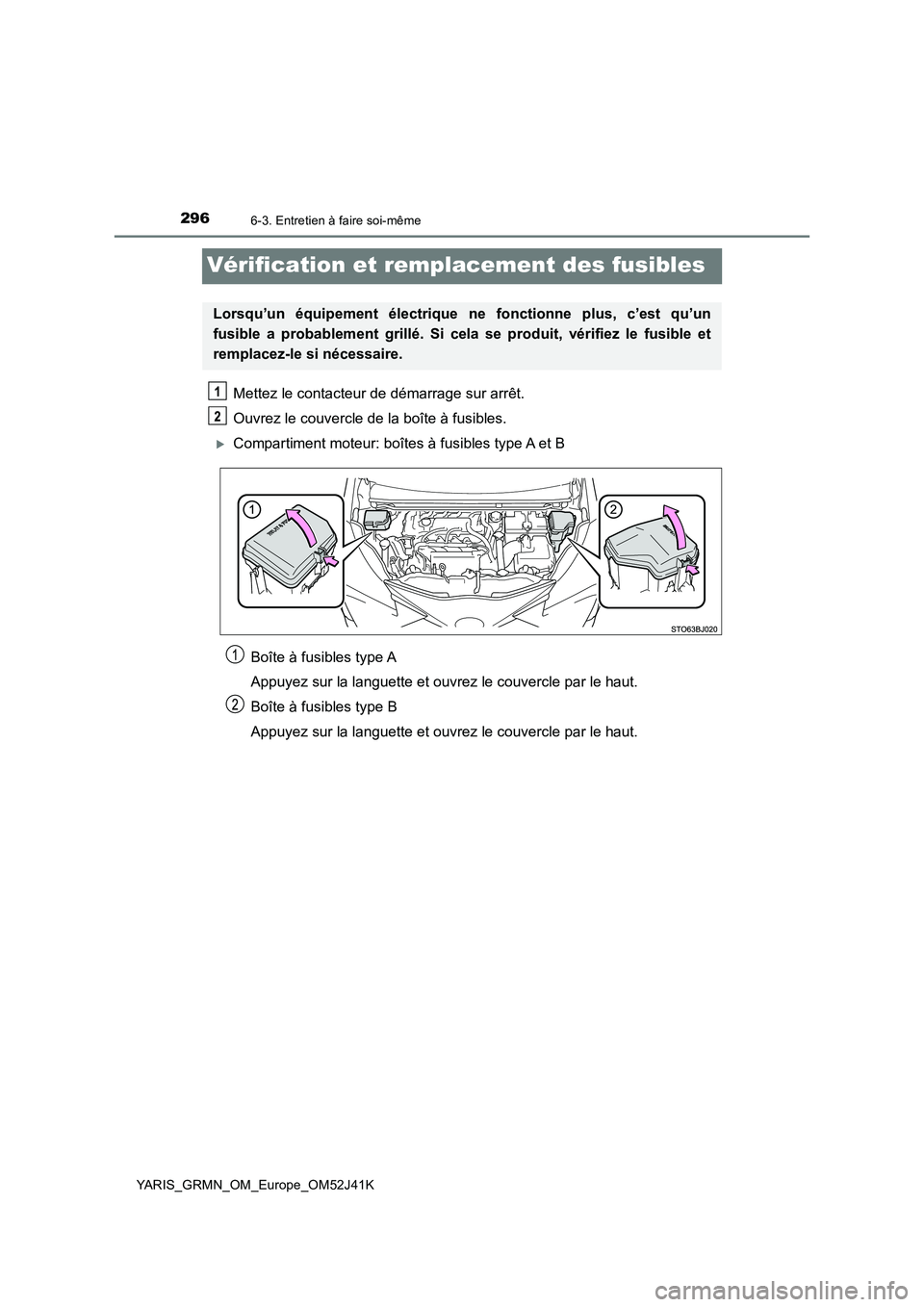

Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur: boîtes à fusibles type A et B
Boîte à fusibles type A
Appuyez sur la languette et ouvrez le couvercle par le haut.
Boîte à fusibles type B
Appuyez sur la languette et ouvrez le couvercle par le haut.
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.

2976-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

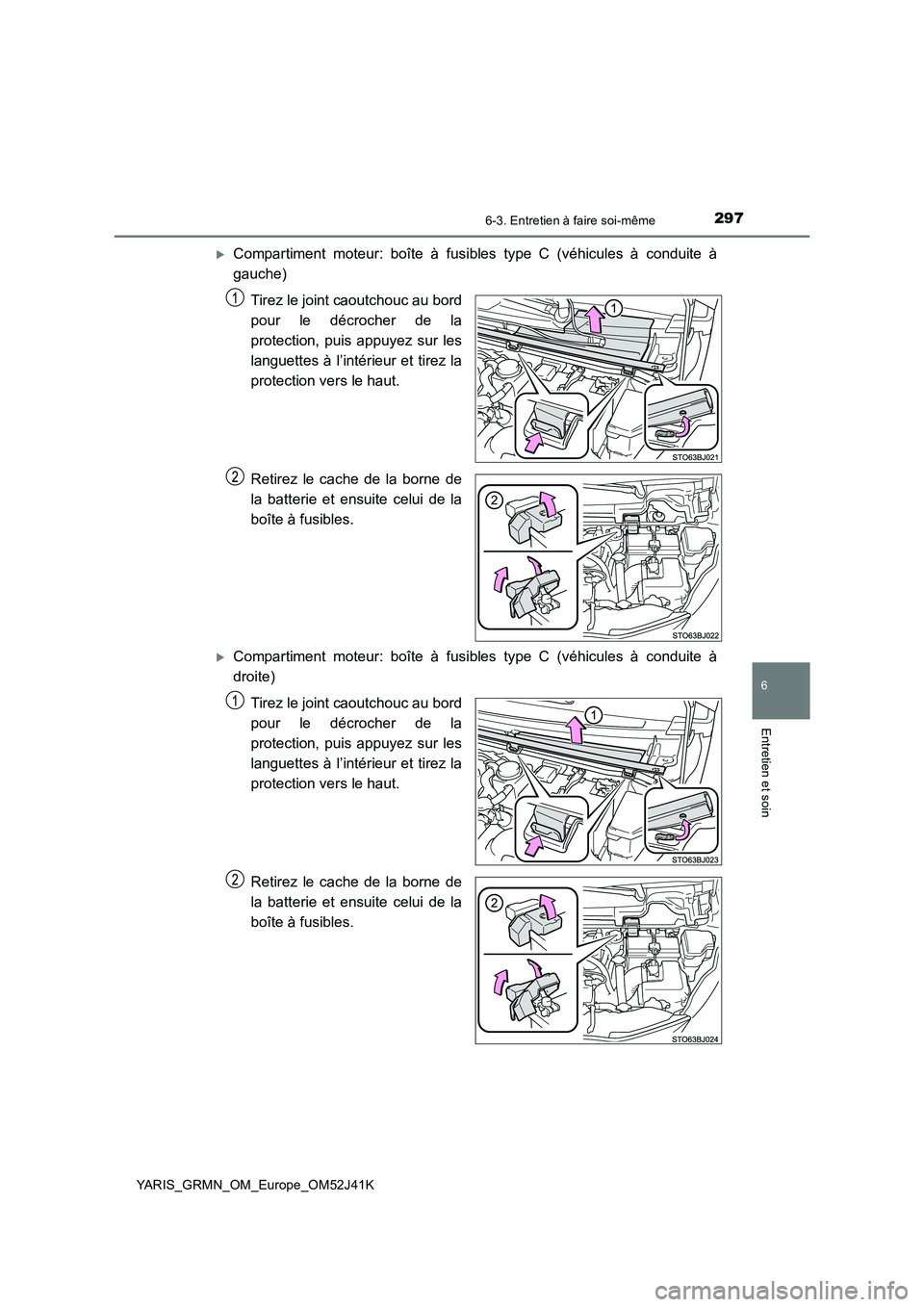

Compartiment moteur: boîte à fusibles type C (véhicules à conduite à
gauche)
Tirez le joint caoutchouc au bord
pour le décrocher de la
protection, puis appuyez sur les
languettes à l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne de
la batterie et ensuite celui de la
boîte à fusibles.
Compartiment moteur: boîte à fusibles type C (véhicules à conduite à
droite)
Tirez le joint caoutchouc au bord
pour le décrocher de la
protection, puis appuyez sur les
languettes à l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne de
la batterie et ensuite celui de la
boîte à fusibles.

2986-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

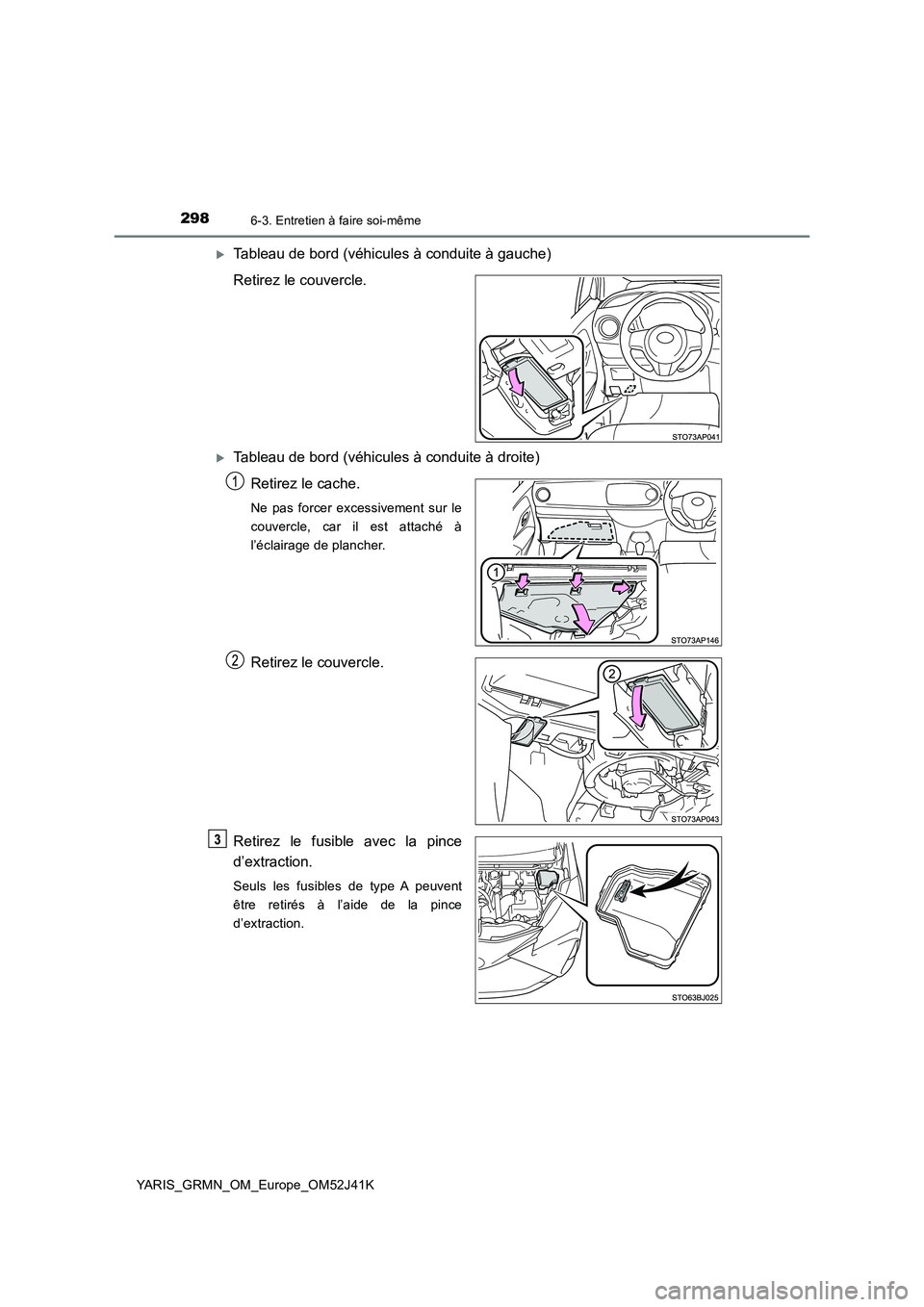

Tableau de bord (véhicules à conduite à gauche)
Retirez le couvercle.
Tableau de bord (véhicules à conduite à droite)
Retirez le cache.
Ne pas forcer excessivement sur le
couvercle, car il est attaché à
l’éclairage de plancher.
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.

2996-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

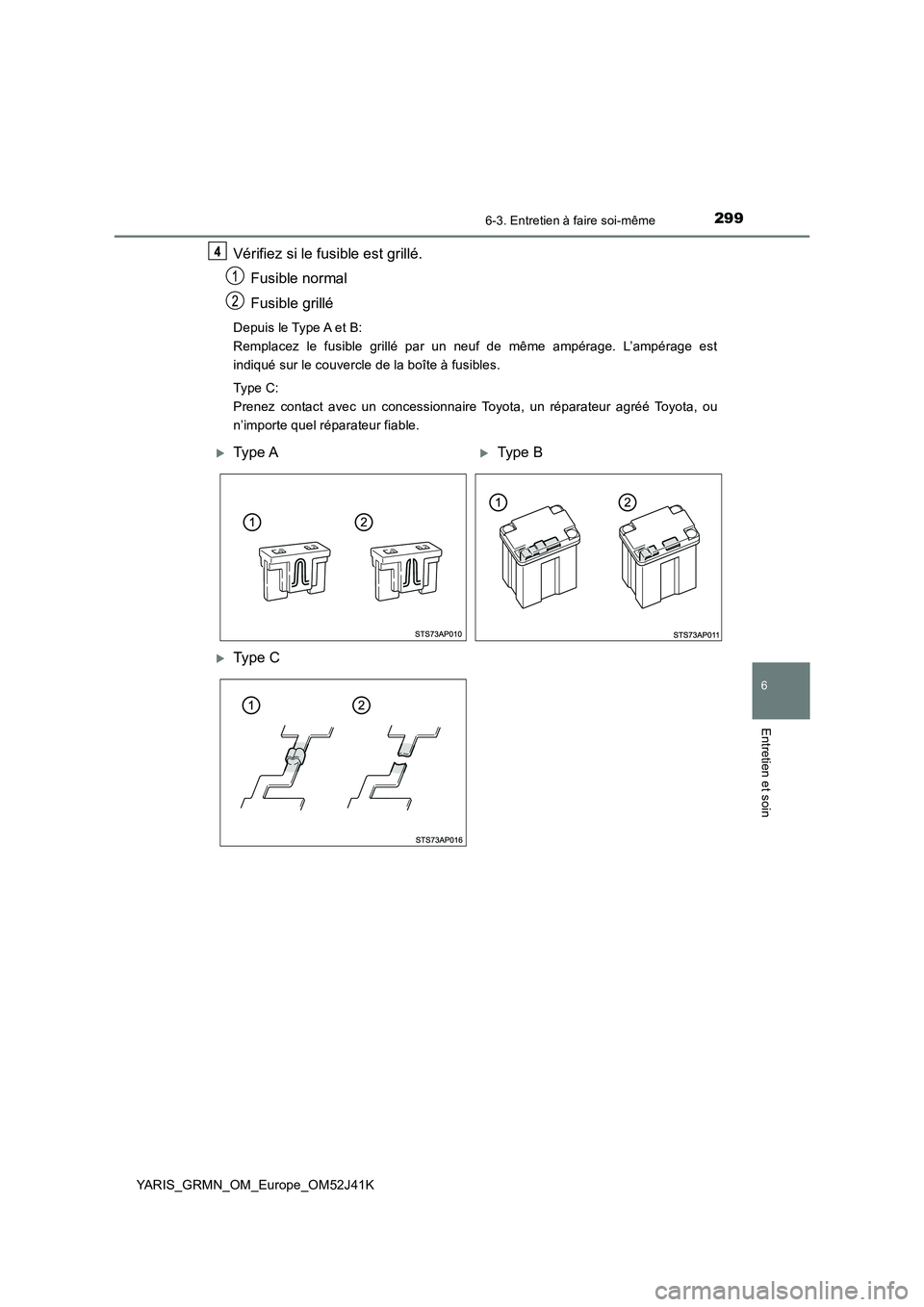

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Depuis le Type A et B:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est
indiqué sur le couvercle de la boîte à fusibles.
Typ e C:
Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
Type AType B
Type C

3006-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

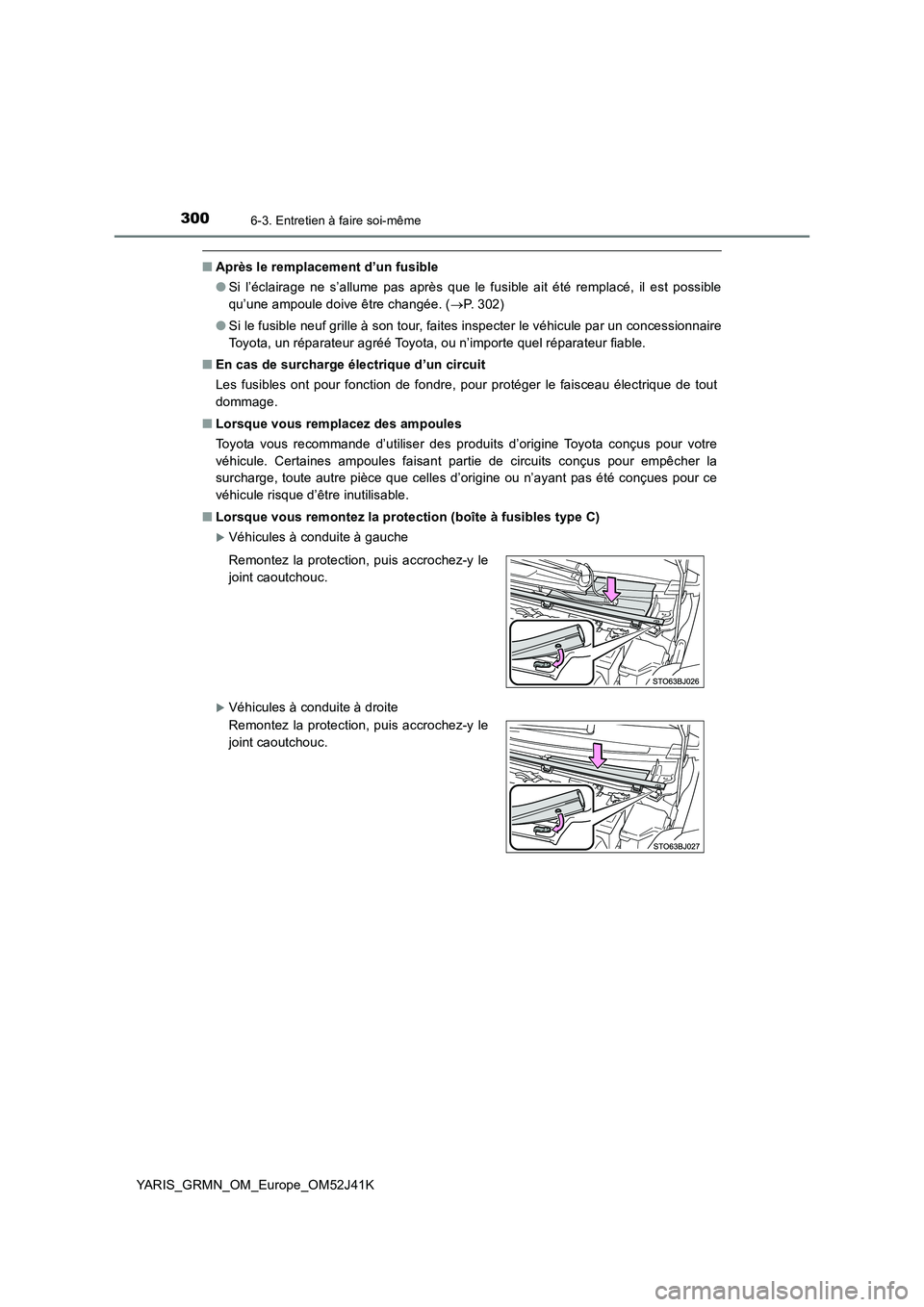

■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 302)
● Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour votre
véhicule. Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pas été conçues pour ce
véhicule risque d’être inutilisable.
■ Lorsque vous remontez la protection (boîte à fusibles type C)
Véhicules à conduite à gauche
Véhicules à conduite à droite
Remontez la protection, puis accrochez-y le
joint caoutchouc.
Remontez la protection, puis accrochez-y le
joint caoutchouc.
