3016-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

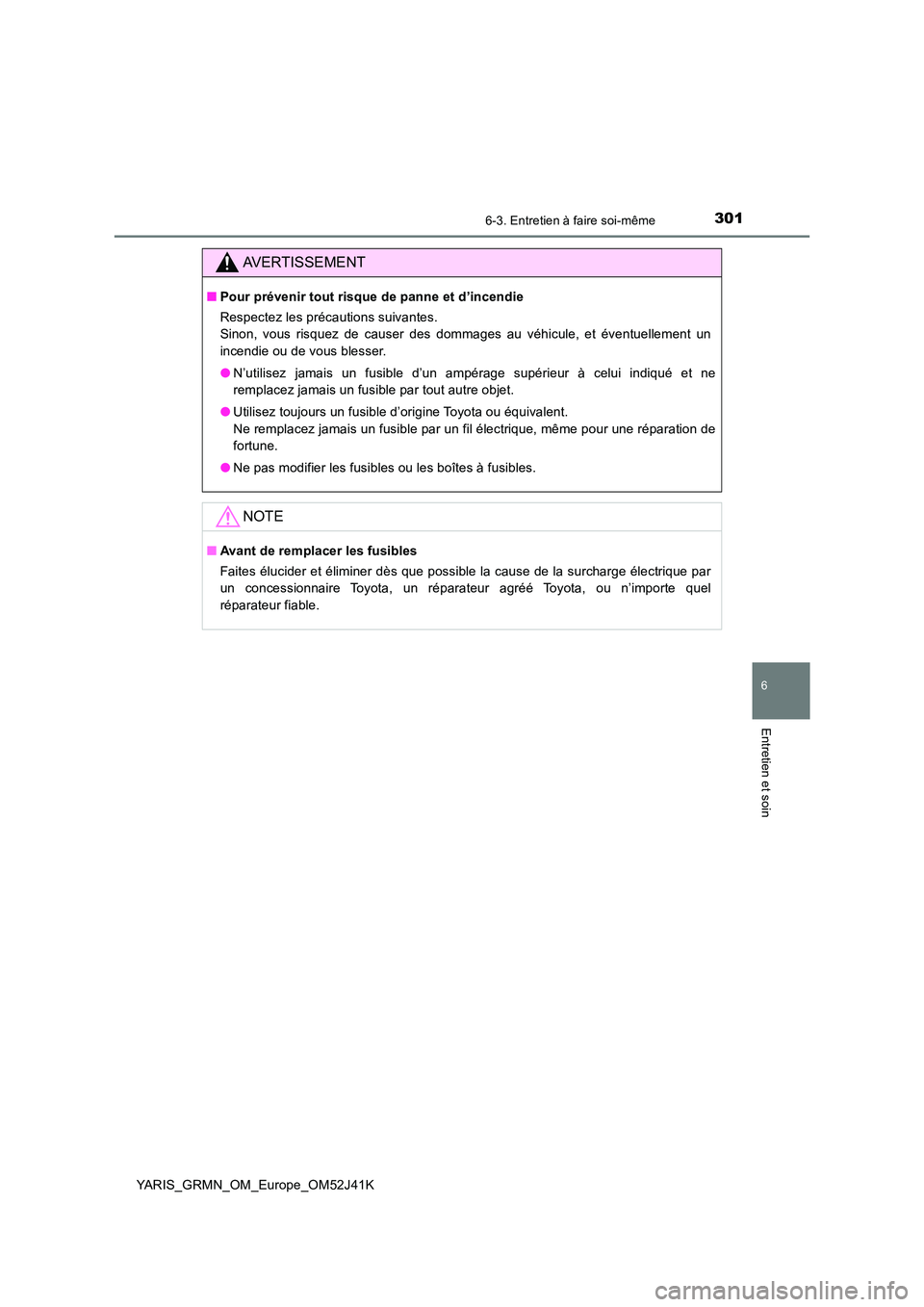

AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.

3026-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

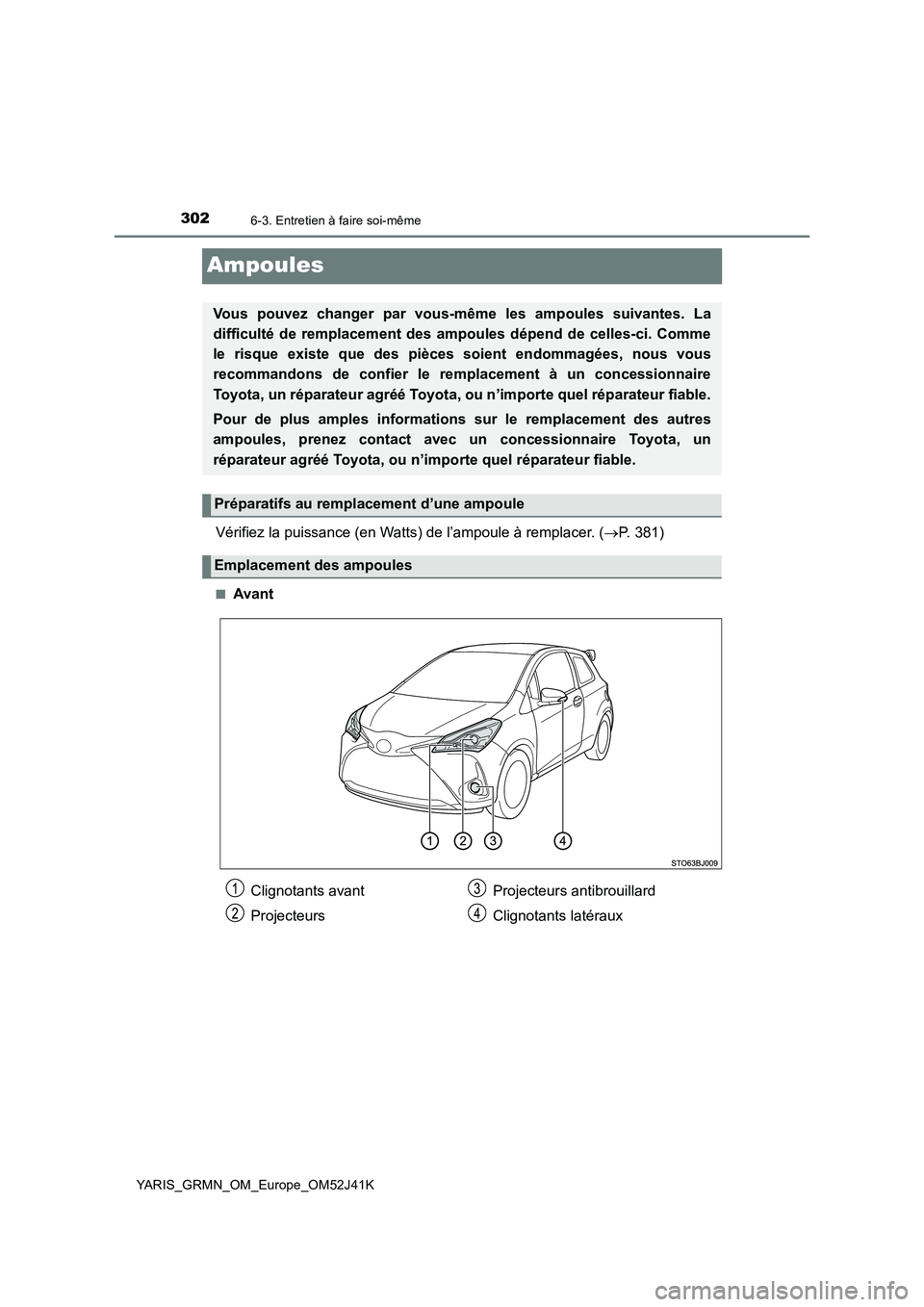

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 381)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le re mplacement à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Pour de plus amples informations sur le remplacement des autres
ampoules, prenez contact avec un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Préparatifs au rempl acement d’une ampoule
Emplacement des ampoules
Clignotants avant
Projecteurs
Projecteurs antibrouillard
Clignotants latéraux

3036-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin
■Arrière
Éclairages de plaque
d’immatriculation
Feu de recul
Clignotants arrière

3046-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

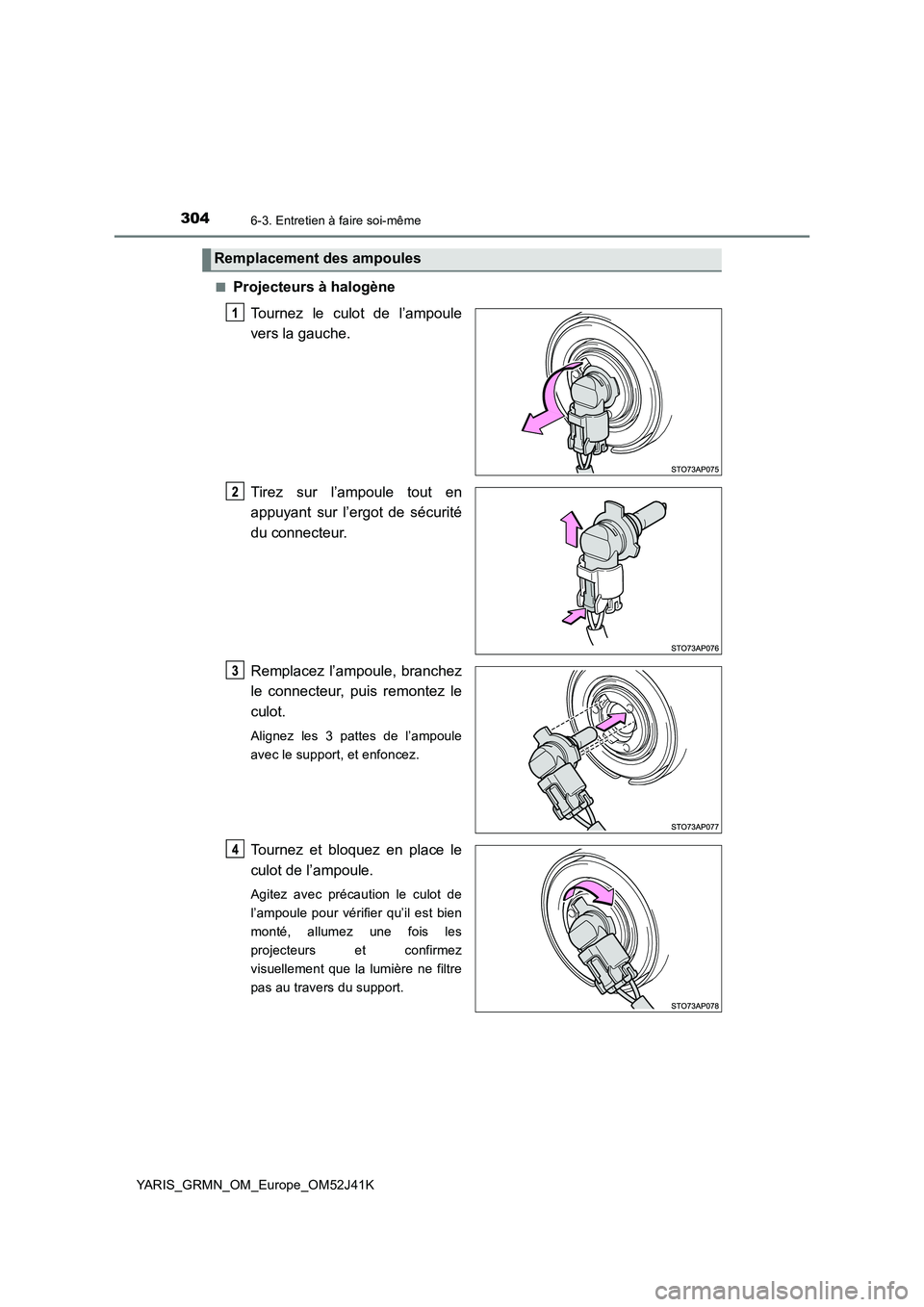

■Projecteurs à halogène
Tournez le culot de l’ampoule
vers la gauche.
Tirez sur l’ampoule tout en
appuyant sur l’ergot de sécurité
du connecteur.
Remplacez l’ampoule, branchez
le connecteur, puis remontez le
culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
Remplacement des ampoules

3056-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

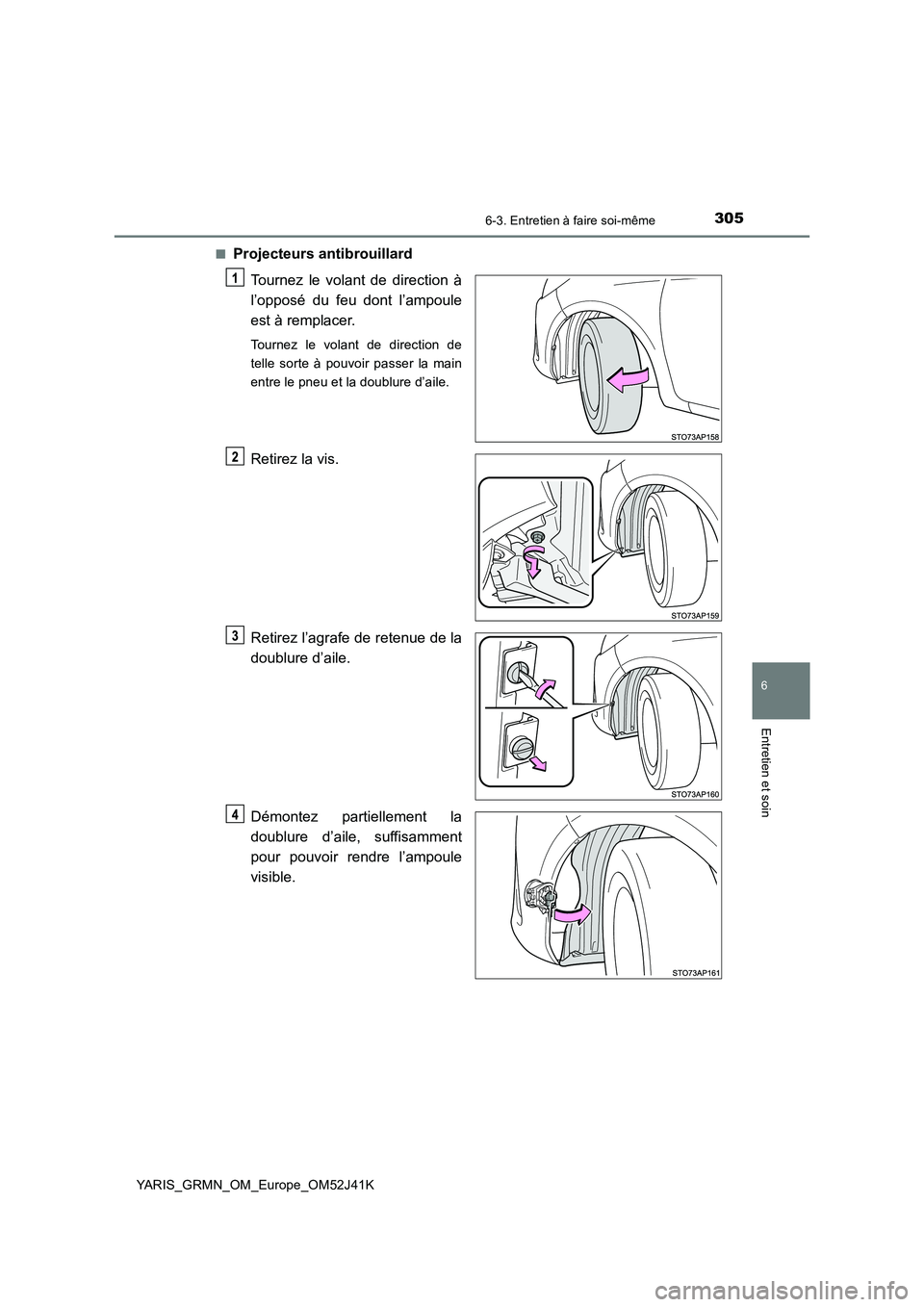

■Projecteurs antibrouillard
Tournez le volant de direction à
l’opposé du feu dont l’ampoule
est à remplacer.
Tournez le volant de direction de
telle sorte à pouvoir passer la main
entre le pneu et la doublure d’aile.
Retirez la vis.
Retirez l’agrafe de retenue de la
doublure d’aile.
Démontez partiellement la
doublure d’aile, suffisamment
pour pouvoir rendre l’ampoule
visible.

3066-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

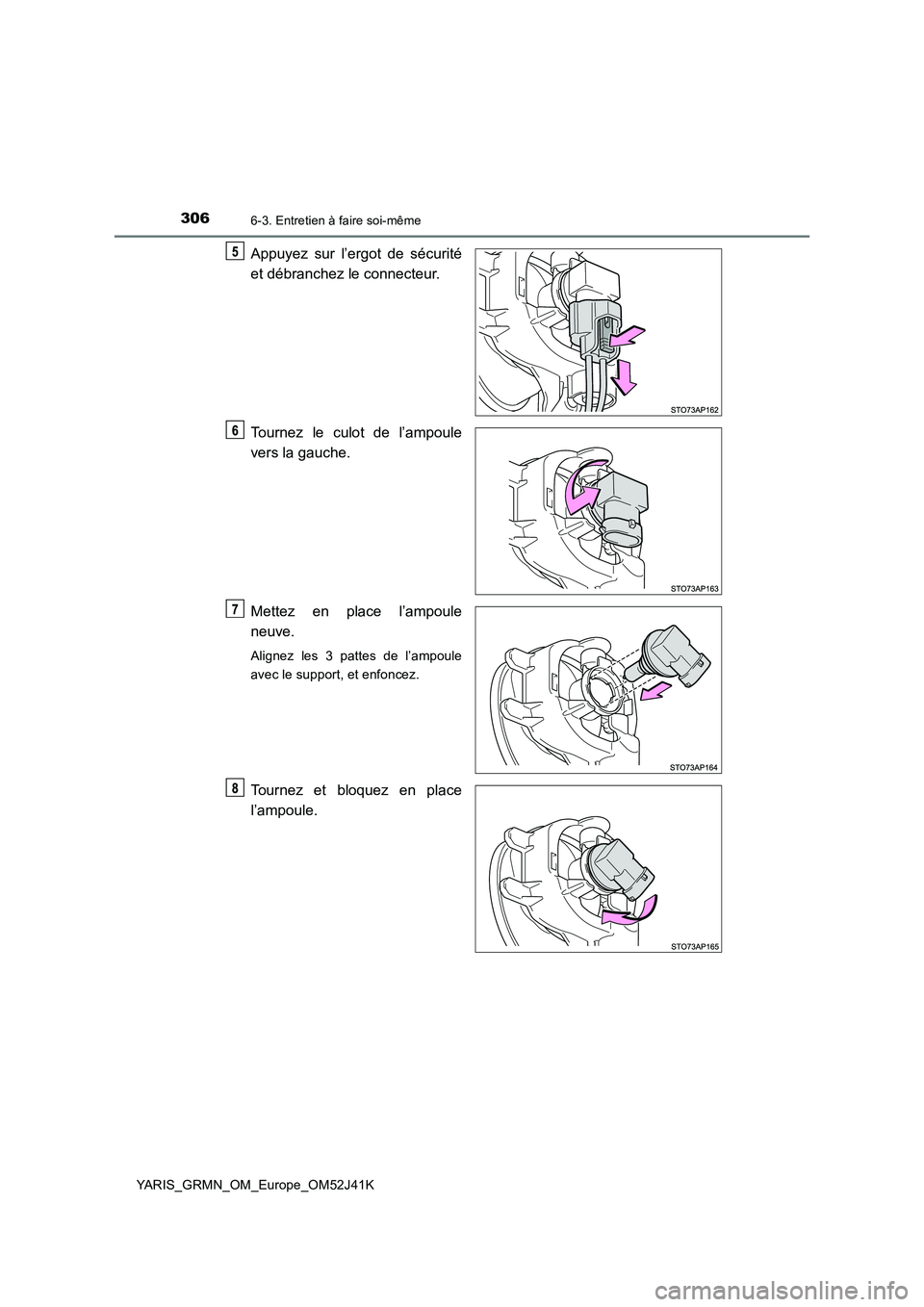

Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place
l’ampoule.

3076-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

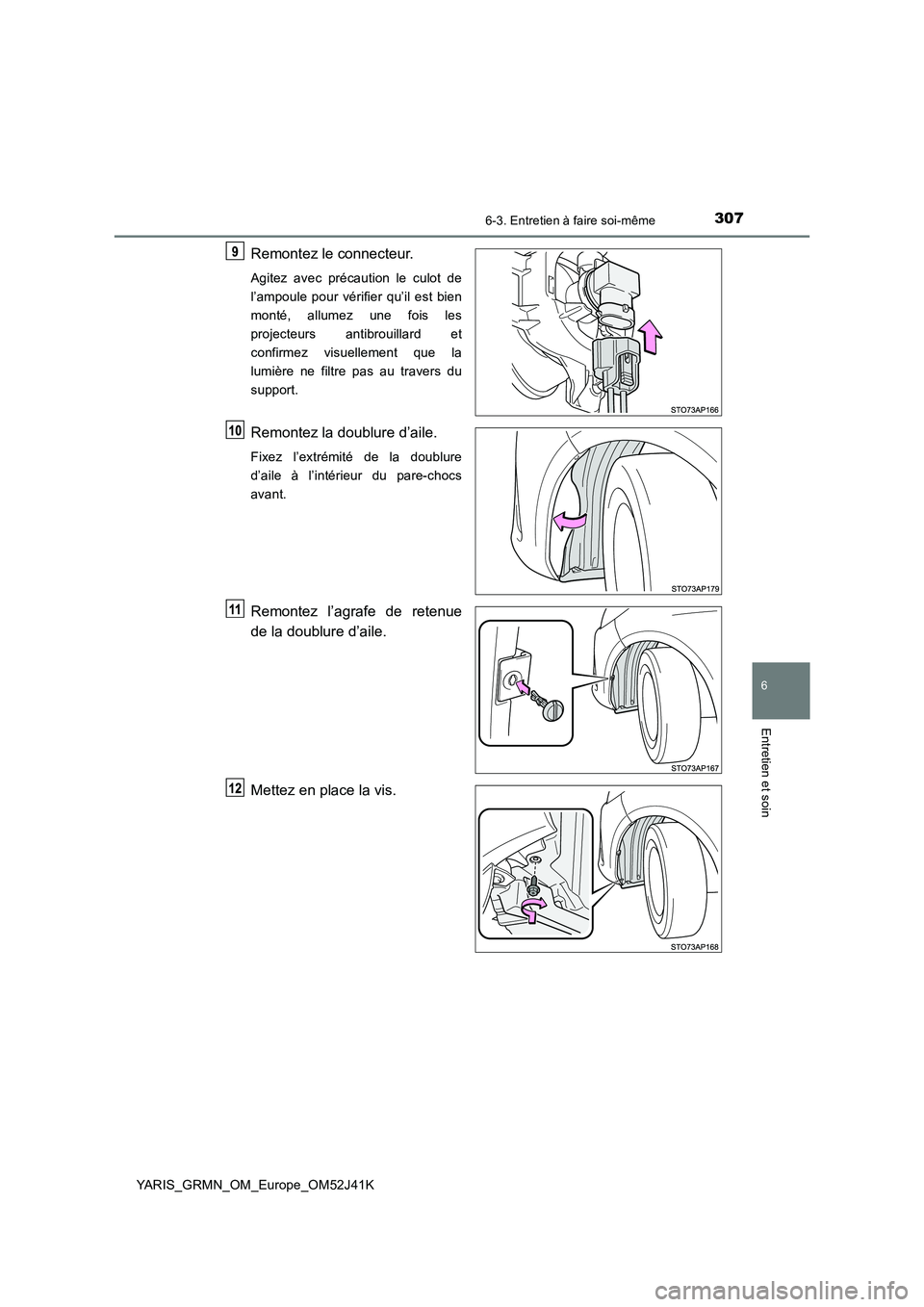

Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
Remontez la doublure d’aile.
Fixez l’extrémité de la doublure
d’aile à l’intérieur du pare-chocs
avant.
Remontez l’agrafe de retenue
de la doublure d’aile.
Mettez en place la vis.

3086-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

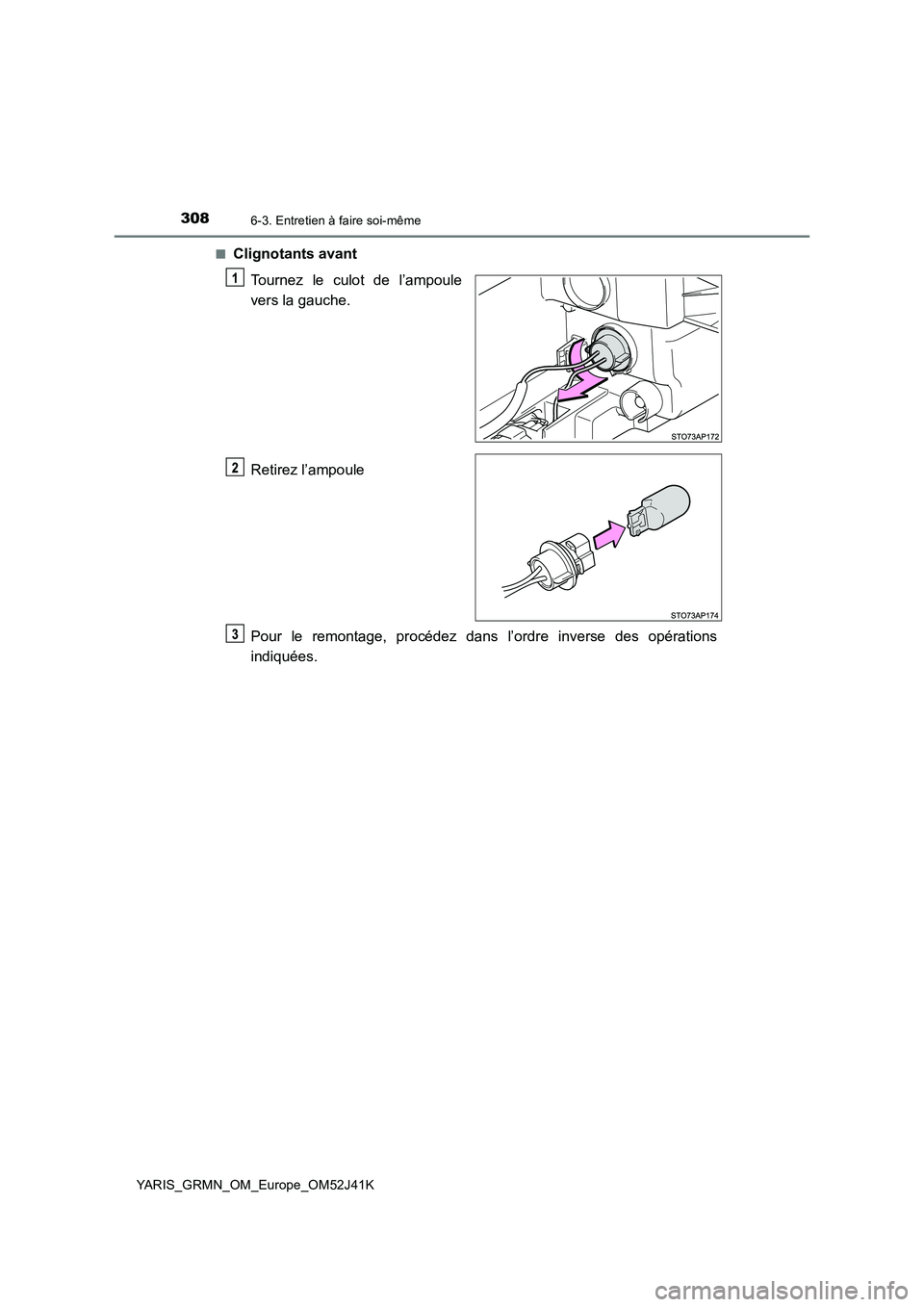

■Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.

3096-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

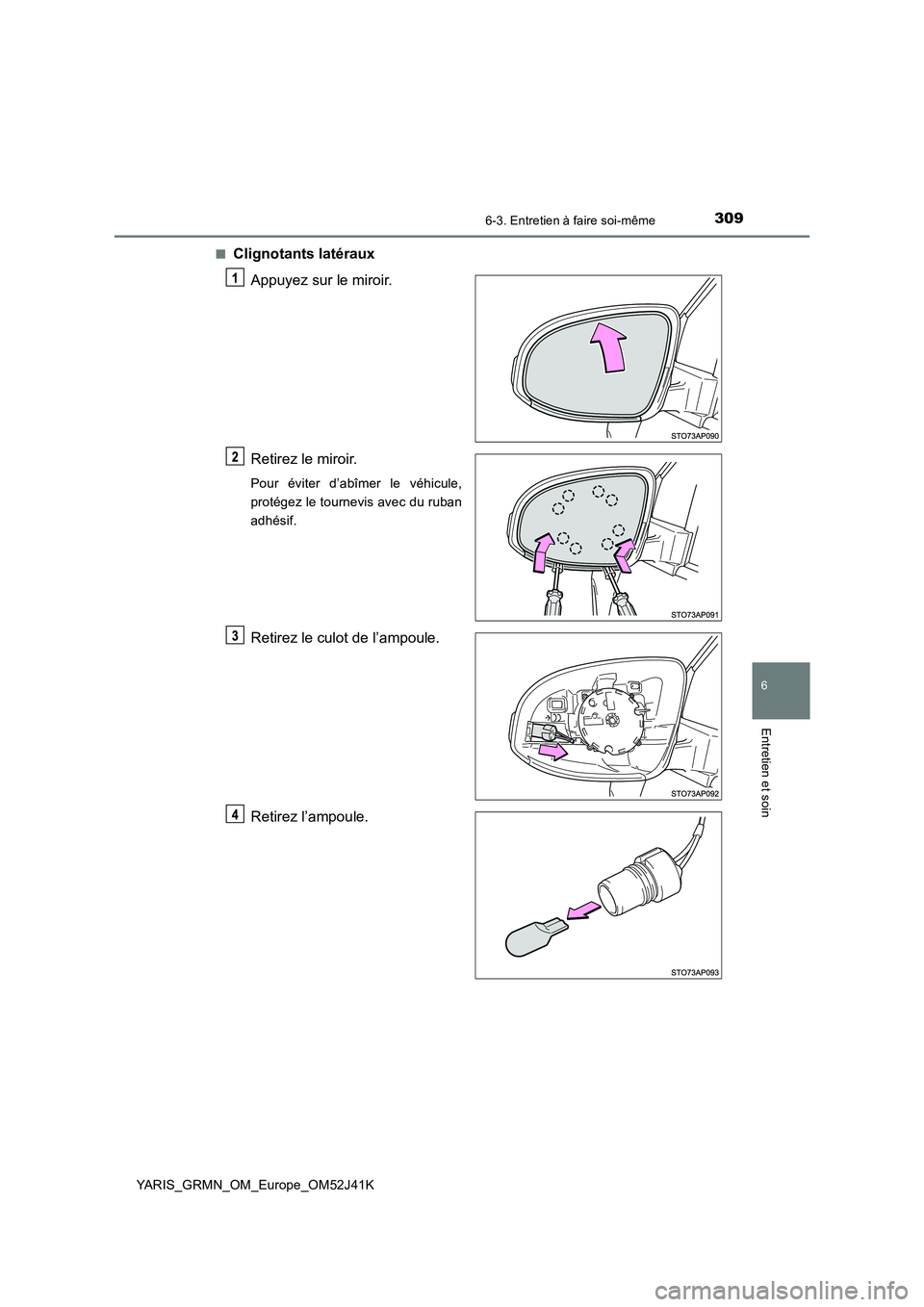

■Clignotants latéraux
Appuyez sur le miroir.
Retirez le miroir.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Retirez le culot de l’ampoule.
Retirez l’ampoule.

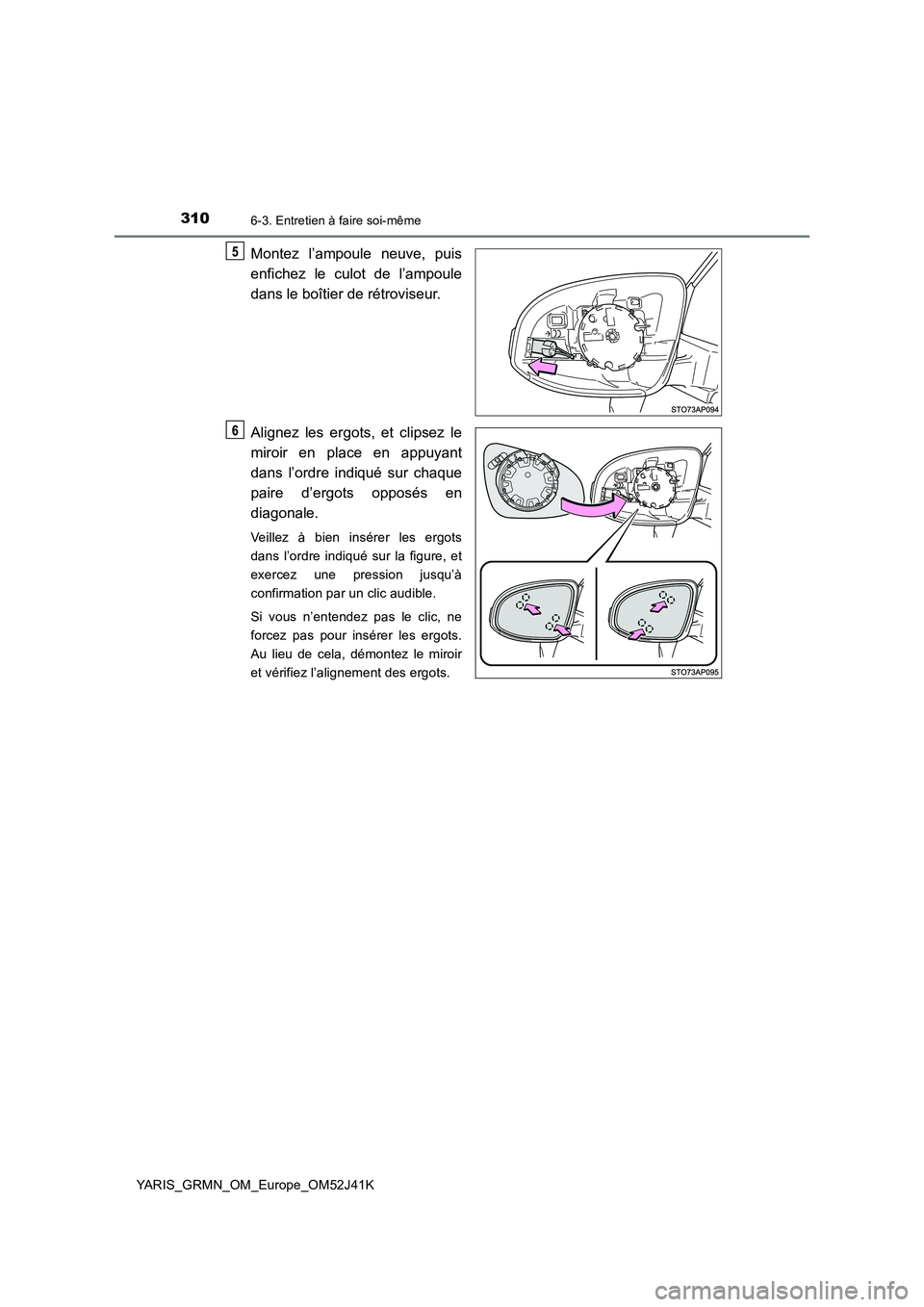

3106-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
Montez l’ampoule neuve, puis
enfichez le culot de l’ampoule
dans le boîtier de rétroviseur.
Alignez les ergots, et clipsez le
miroir en place en appuyant
dans l’ordre indiqué sur chaque
paire d’ergots opposés en
diagonale.
Veillez à bien insérer les ergots
dans l’ordre indiqué sur la figure, et
exercez une pression jusqu’à
confirmation par un clic audible.
Si vous n’entendez pas le clic, ne
forcez pas pour insérer les ergots.
Au lieu de cela, démontez le miroir
et vérifiez l’alignement des ergots.
