3116-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

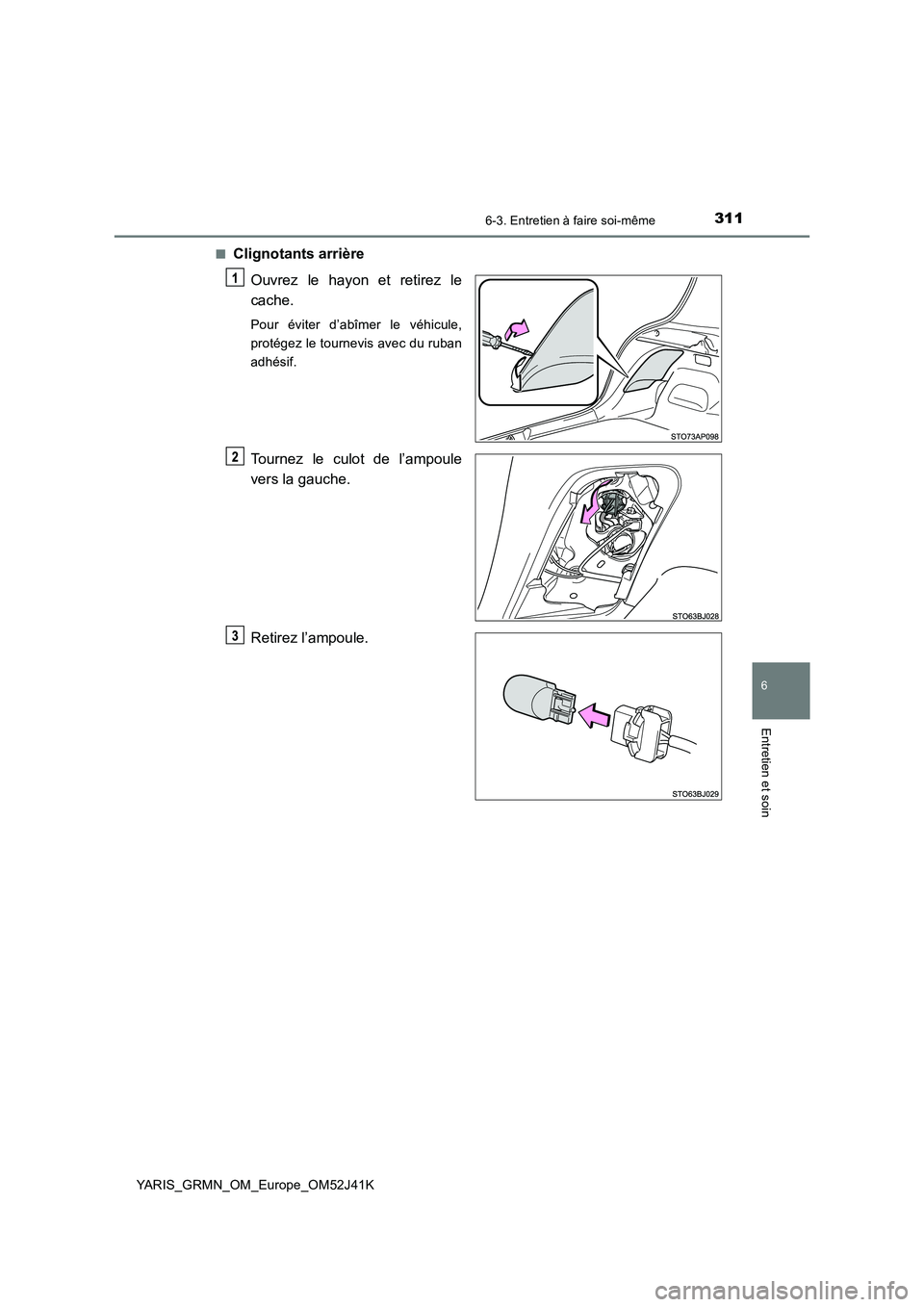

■Clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.

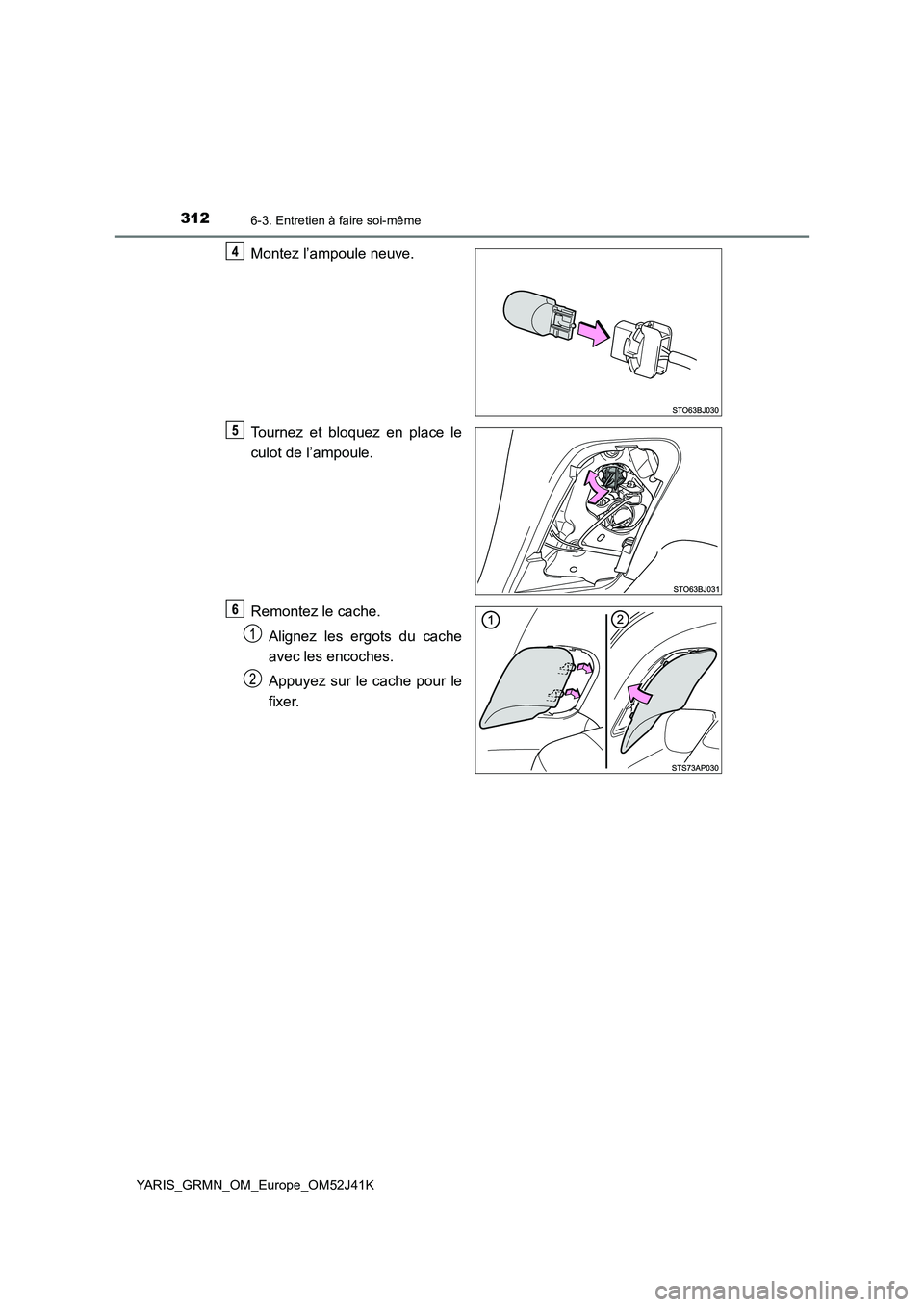

3126-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
Montez l’ampoule neuve.
Tournez et bloquez en place le
culot de l’ampoule.
Remontez le cache.
Alignez les ergots du cache
avec les encoches.
Appuyez sur le cache pour le
fixer.

3136-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

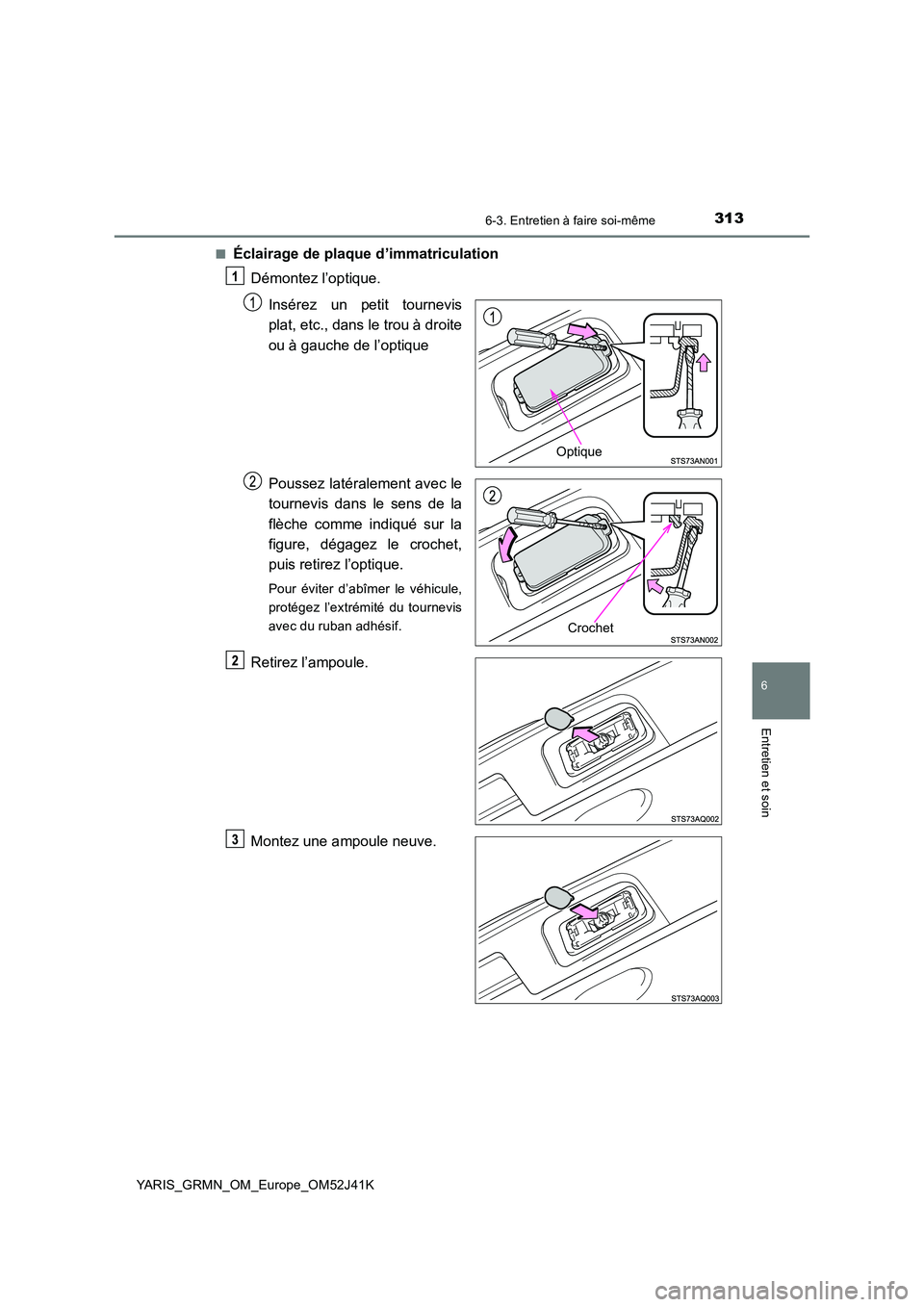

■Éclairage de plaque d’immatriculation
Démontez l’optique.
Insérez un petit tournevis
plat, etc., dans le trou à droite
ou à gauche de l’optique
Poussez latéralement avec le
tournevis dans le sens de la
flèche comme indiqué sur la
figure, dégagez le crochet,
puis retirez l’optique.
Pour éviter d’abîmer le véhicule,
protégez l’extrémité du tournevis
avec du ruban adhésif.
Retirez l’ampoule.
Montez une ampoule neuve.
Optique
Crochet

3146-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

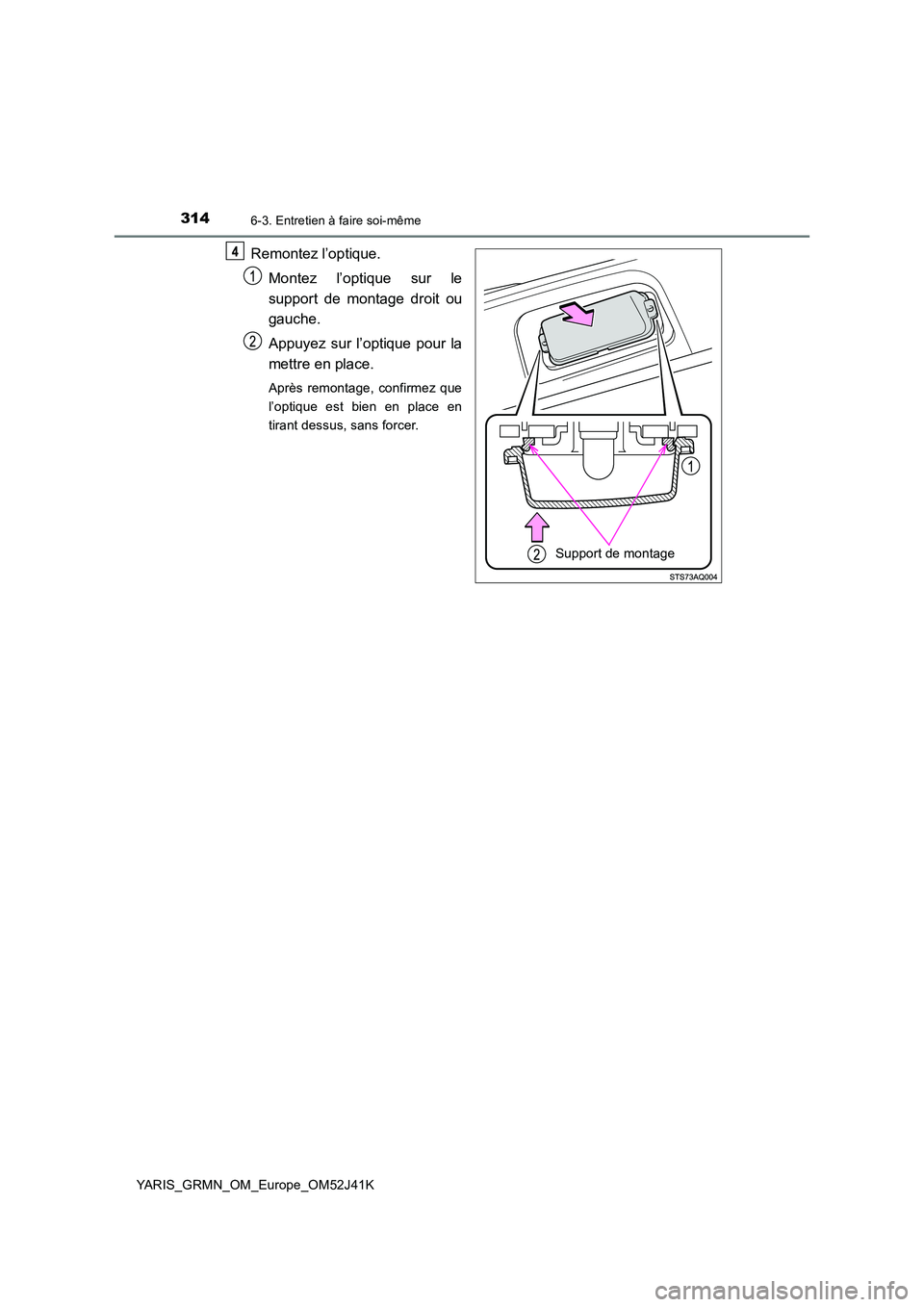

Remontez l’optique.
Montez l’optique sur le
support de montage droit ou
gauche.
Appuyez sur l’optique pour la
mettre en place.
Après remontage, confirmez que
l’optique est bien en place en
tirant dessus, sans forcer.
Support de montage

3156-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

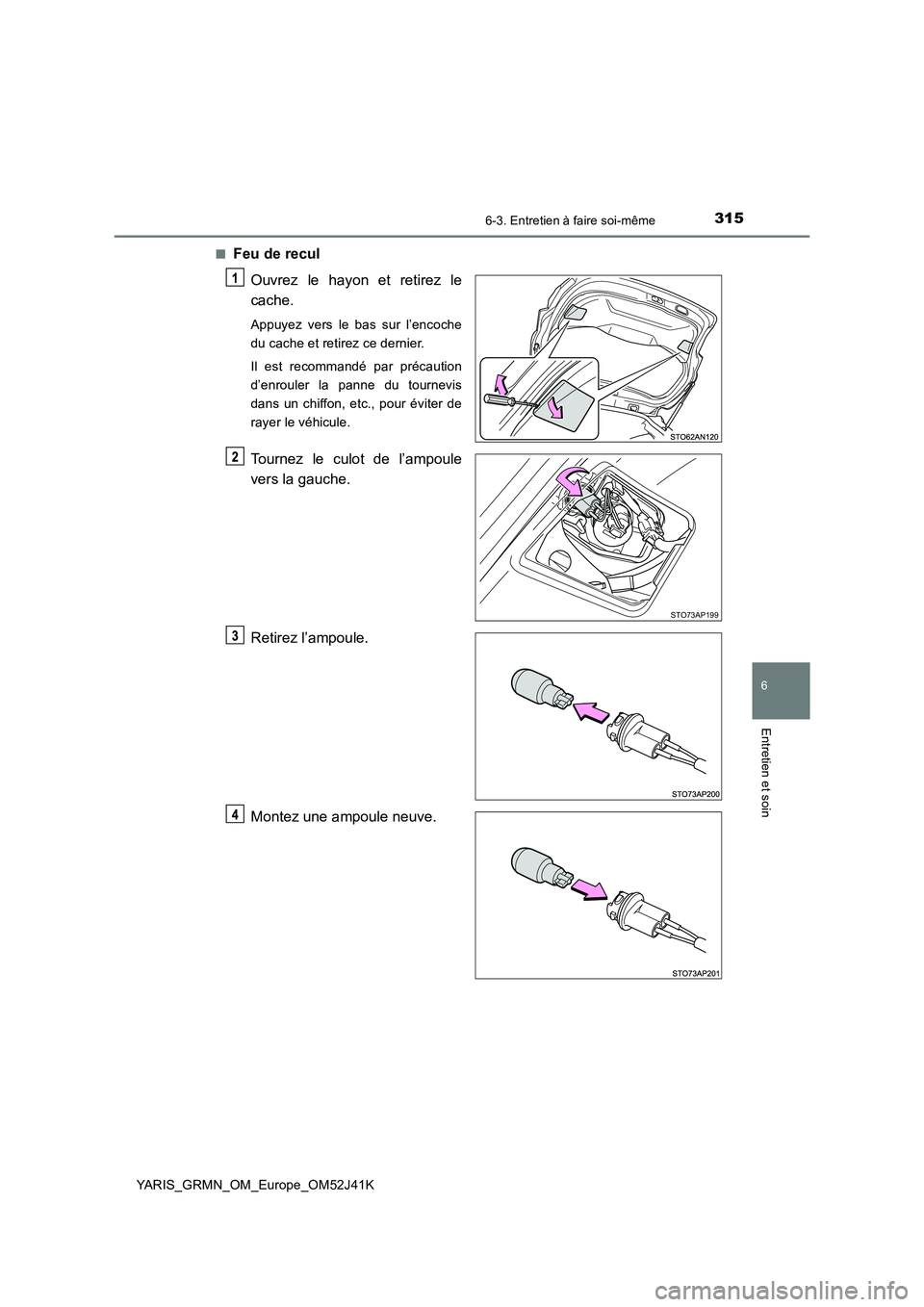

■Feu de recul
Ouvrez le hayon et retirez le
cache.
Appuyez vers le bas sur l’encoche
du cache et retirez ce dernier.
Il est recommandé par précaution
d’enrouler la panne du tournevis
dans un chiffon, etc., pour éviter de
rayer le véhicule.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Montez une ampoule neuve.
STO73AP199

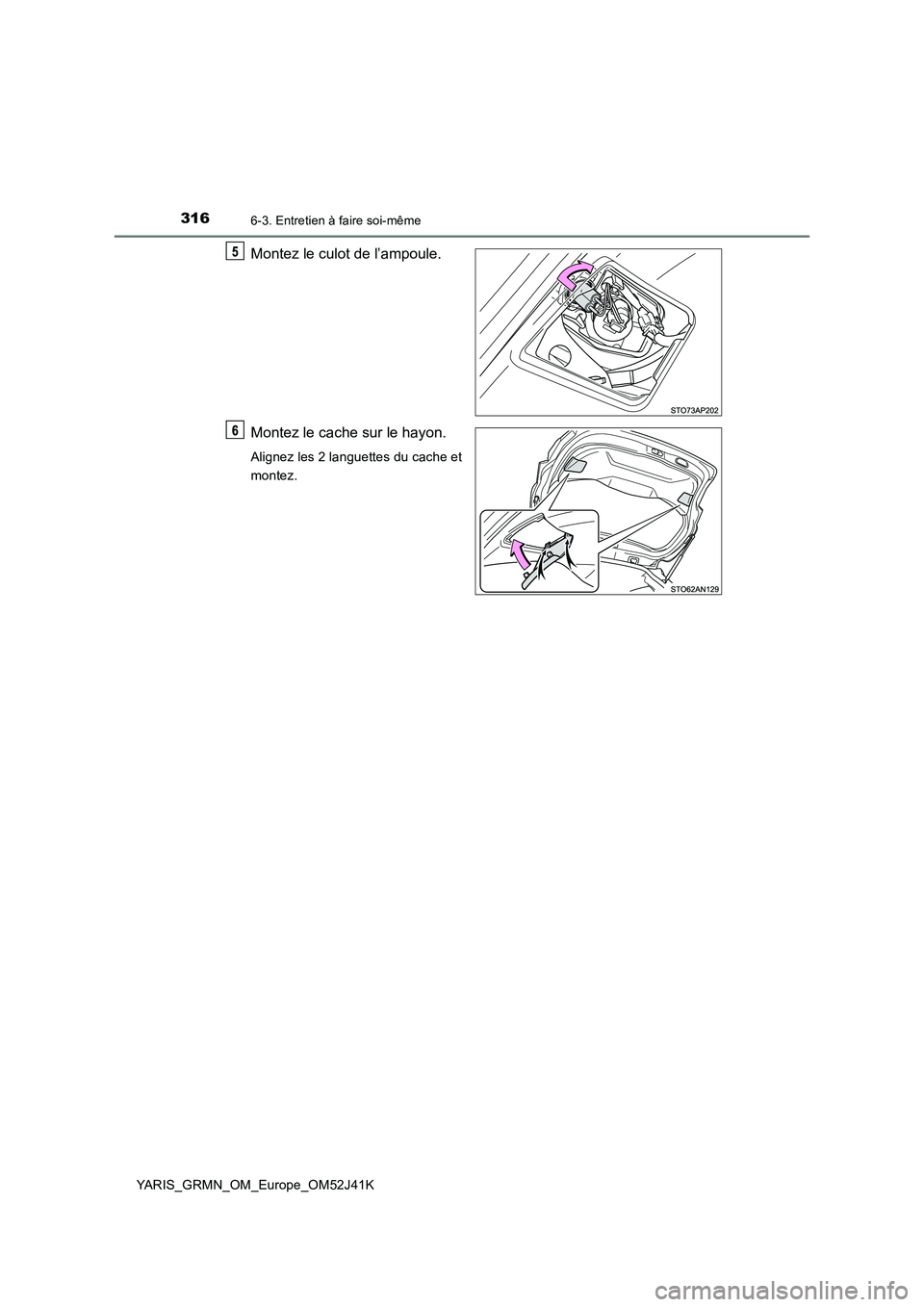

3166-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
Montez le culot de l’ampoule.
Montez le cache sur le hayon.
Alignez les 2 languettes du cache et
montez.

3176-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K
6
Entretien et soin

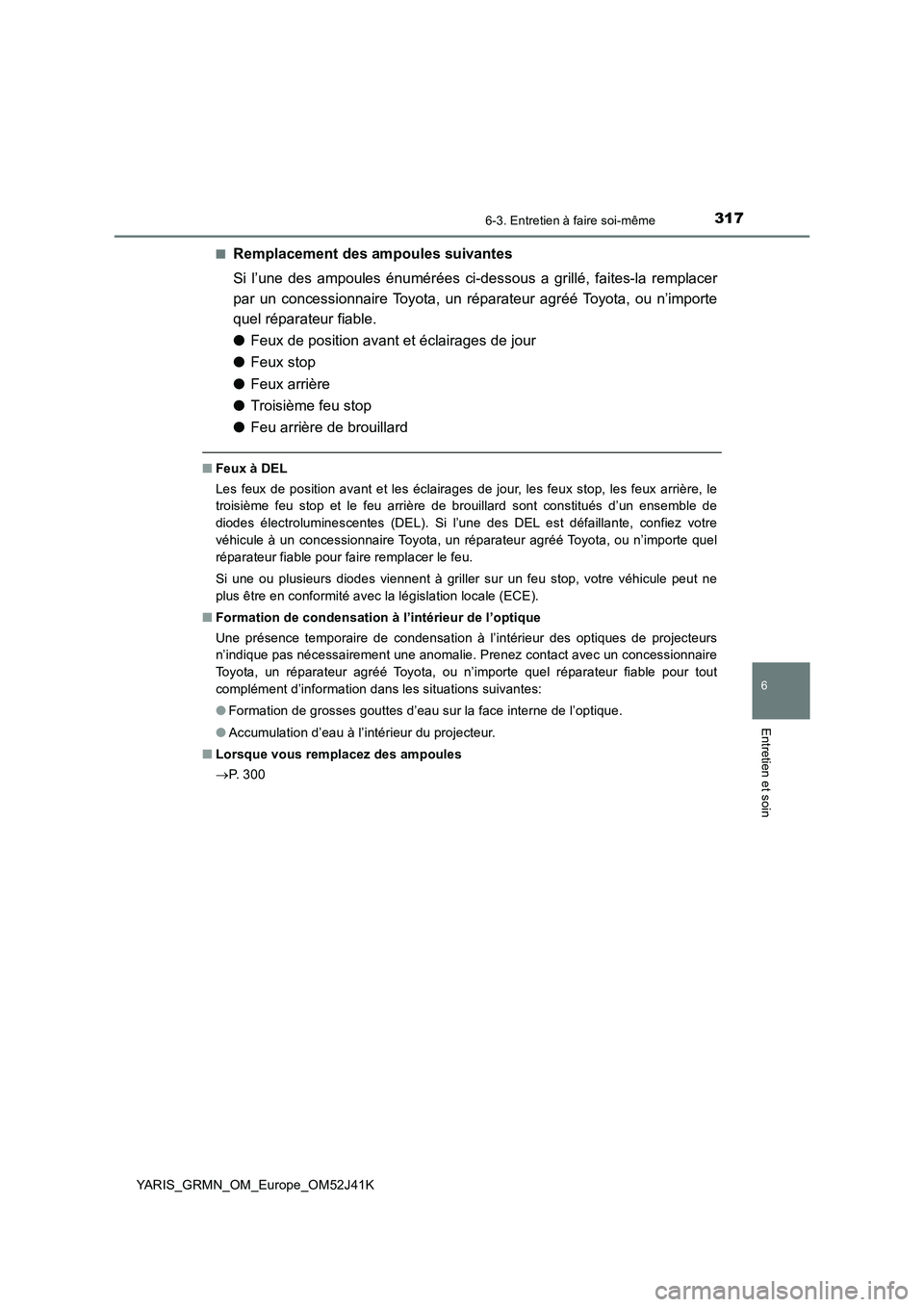

■Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe
quel réparateur fiable.
● Feux de position avant et éclairages de jour
● Feux stop
● Feux arrière
● Troisième feu stop
● Feu arrière de brouillard
■Feux à DEL
Les feux de position avant et les éclairages de jour, les feux stop, les feux arrière, le
troisième feu stop et le feu arrière de brouillard sont constitués d’un ensemble de
diodes électroluminescentes (DEL). Si l’une des DEL est défaillante, confiez votre
véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable pour faire remplacer le feu.
Si une ou plusieurs diodes viennent à griller sur un feu stop, votre véhicule peut ne
plus être en conformité avec la législation locale (ECE).
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de projecteurs
n’indique pas nécessairement une anomalie. Prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable pour tout
complément d’information dans les situations suivantes:
● Formation de grosses gouttes d’eau sur la face interne de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Lorsque vous remplacez des ampoules
 P. 3 0 0

3186-3. Entretien à faire soi-même
YARIS_GRMN_OM_Europe_OM52J41K

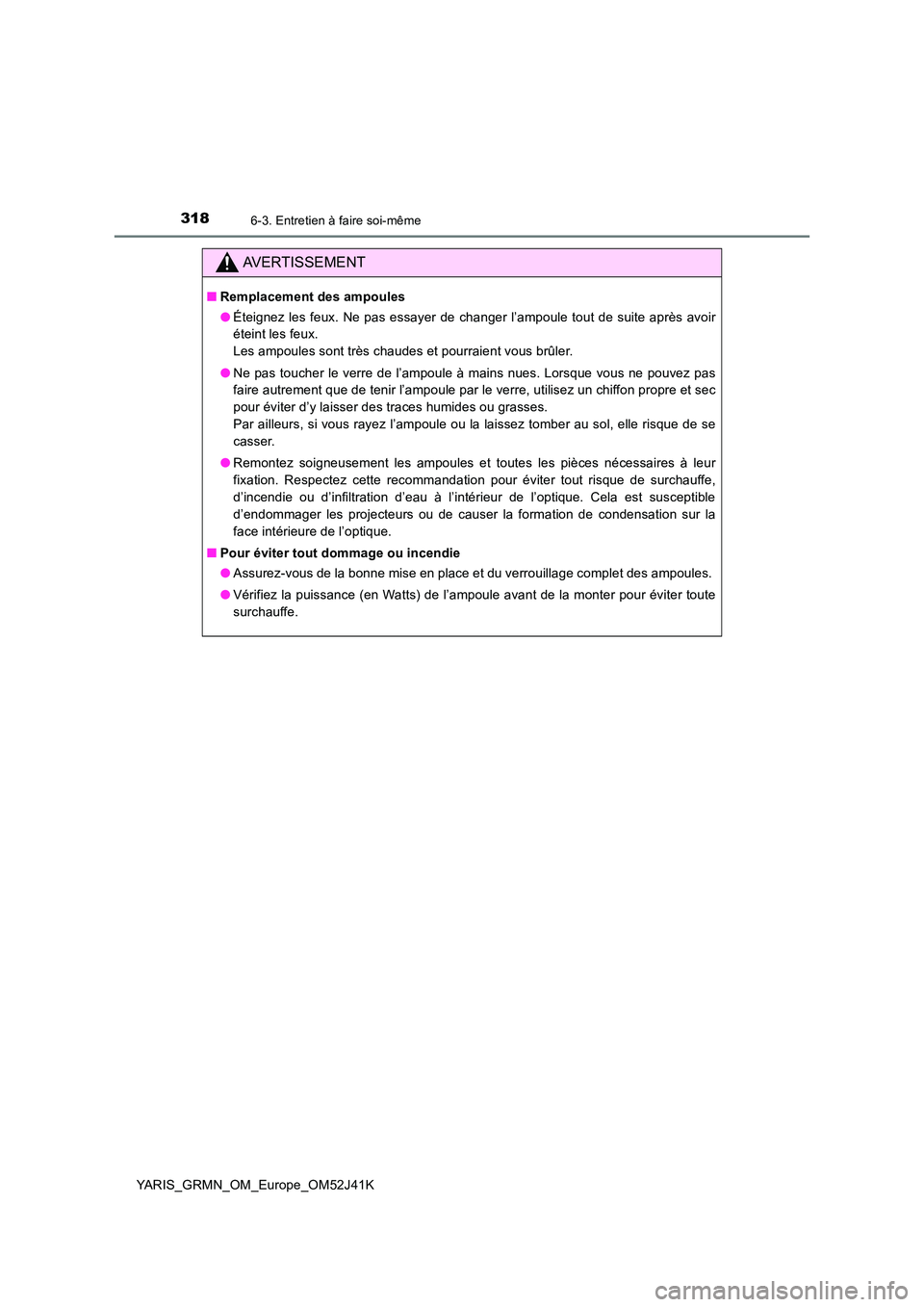

AVERTISSEMENT
■Remplacement des ampoules
● Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite après avoir
éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues. Lorsque vous ne pouvez pas
faire autrement que de tenir l’ampoule par le verre, utilisez un chiffon propre et sec
pour éviter d’y laisser des traces humides ou grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle risque de se
casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires à leur
fixation. Respectez cette recommandation pour éviter tout risque de surchauffe,
d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela est susceptible
d’endommager les projecteurs ou de causer la formation de condensation sur la
face intérieure de l’optique.
■ Pour éviter tout dommage ou incendie
● Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
● Vérifiez la puissance (en Watts) de l’ampoule avant de la monter pour éviter toute
surchauffe.

319

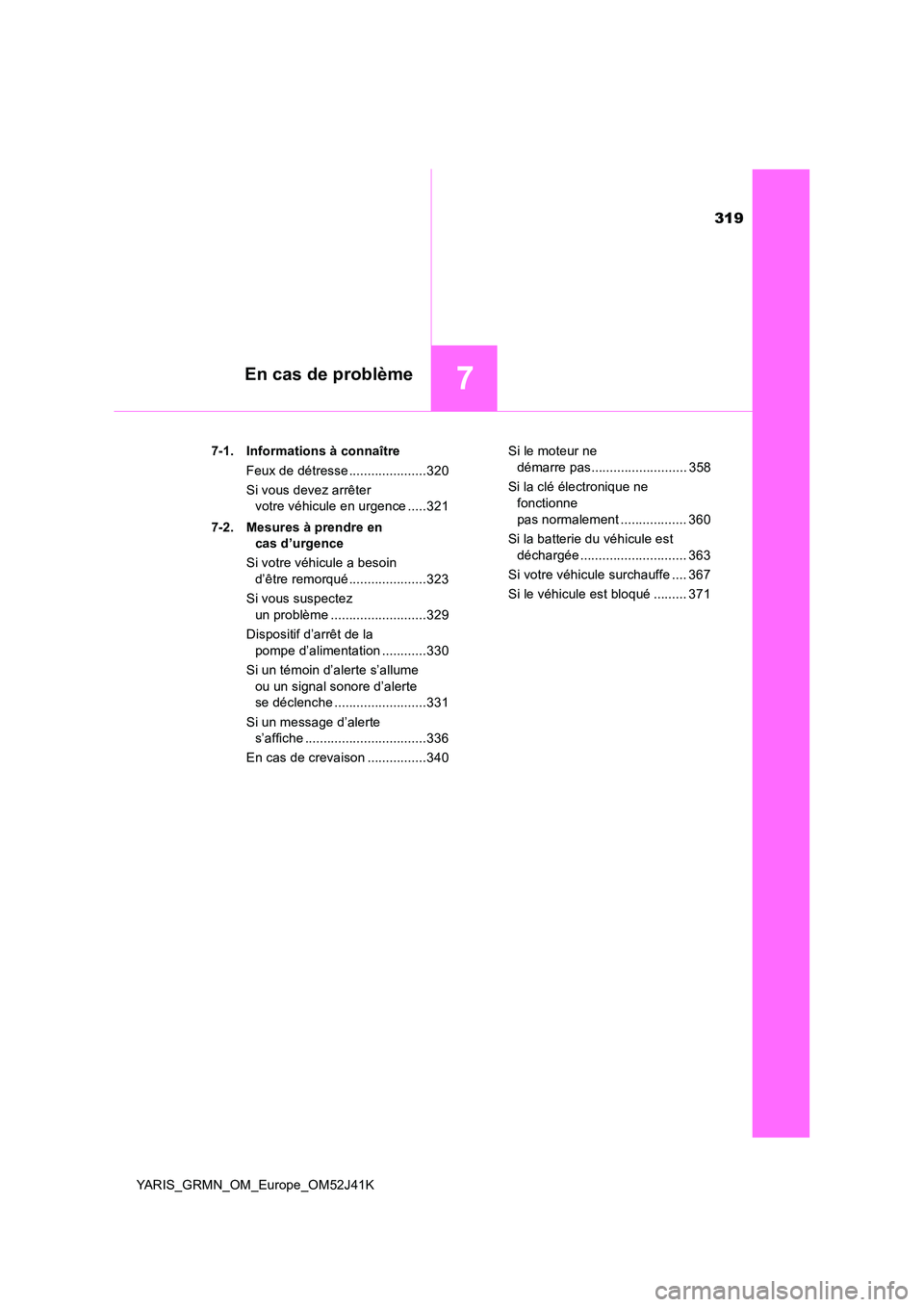

7En cas de problème
YARIS_GRMN_OM_Europe_OM52J41K
7-1. Informations à connaître
Feux de détresse .....................320
Si vous devez arrêter
votre véhicule en urgence .....321
7-2. Mesures à prendre en
cas d’urgence
Si votre véhicule a besoin
d’être remorqué .....................323
Si vous suspectez
un problème ..........................329
Dispositif d’arrêt de la
pompe d’alimentation ............330
Si un témoin d’alerte s’allume
ou un signal sonore d’alerte
se déclenche .........................331
Si un message d’alerte
s’affiche .................................336
En cas de crevaison ................340
Si le moteur ne
démarre pas.......................... 358
Si la clé électronique ne
fonctionne
pas normalement .................. 360
Si la batterie du véhicule est
déchargée ............................. 363
Si votre véhicule surchauffe .... 367
Si le véhicule est bloqué ......... 371

3207-1. Informations à connaître
YARIS_GRMN_OM_Europe_OM52J41K

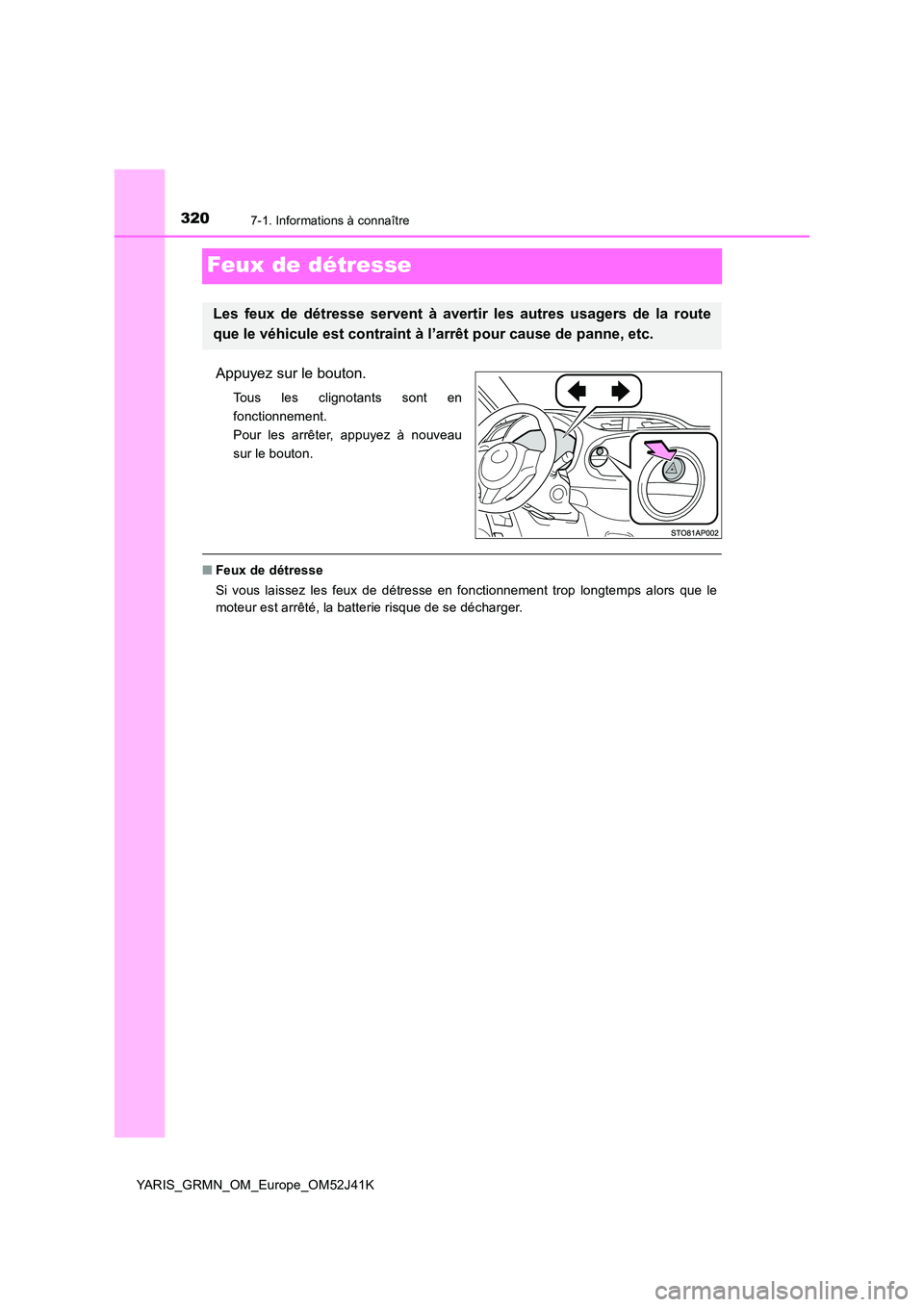

Feux de détresse
Appuyez sur le bouton.
Tous les clignotants sont en
fonctionnement.
Pour les arrêter, appuyez à nouveau
sur le bouton.
■ Feux de détresse
Si vous laissez les feux de détresse en fonctionnement trop longtemps alors que le
moteur est arrêté, la batterie risque de se décharger.
Les feux de détresse servent à avertir les autres usagers de la route
que le véhicule est contraint à l’arrêt pour cause de panne, etc.
