822. Conjunto de instrumentos
Luces de aviso e indicadores

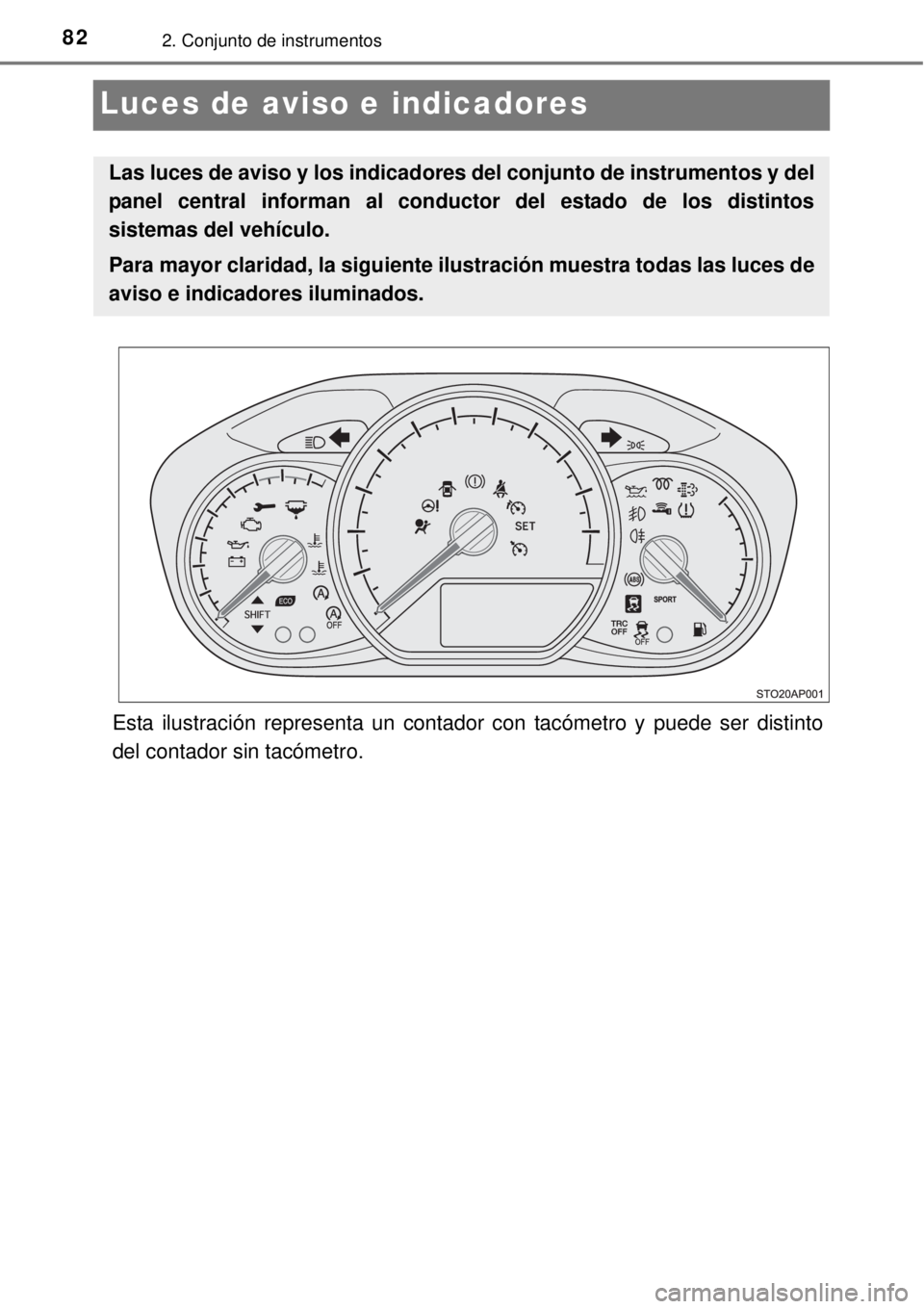

Esta ilustración representa un contador con tacómetro y puede ser distinto
del contador sin tacómetro.
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

832. Conjunto de instrumentos
2
Conjunto de instrumentos

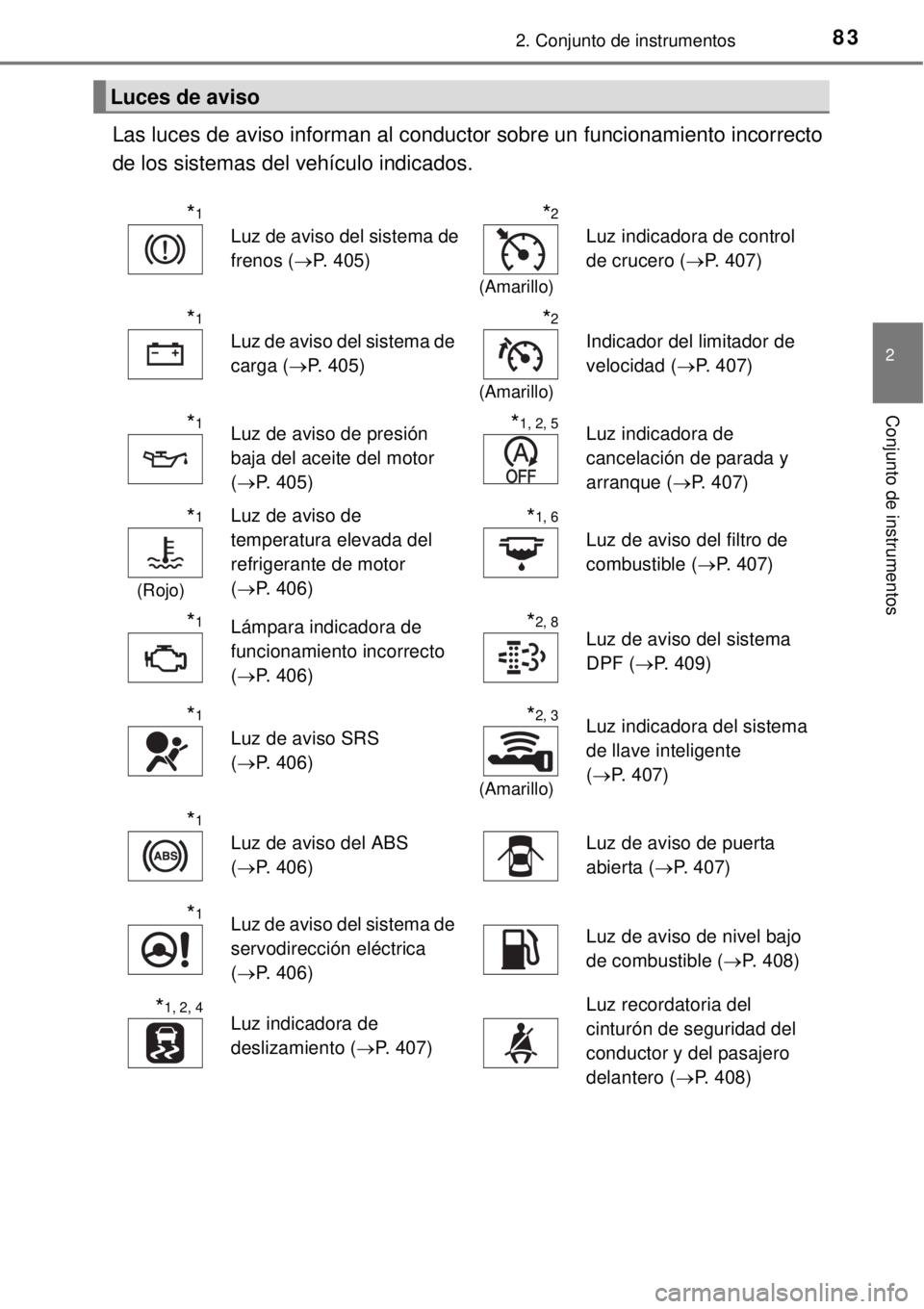

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1
Luz de aviso del sistema de
frenos (P. 405)*2
(Amarillo)
Luz indicadora de control
de crucero (P. 407)
*1
Luz de aviso del sistema de
carga (P. 405)*2
(Amarillo)
Indicador del limitador de
velocidad (P. 407)
*1Luz de aviso de presión
baja del aceite del motor
(P. 405)*1, 2, 5Luz indicadora de
cancelación de parada y
arranque (P. 407)
*1
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
(P. 406)*1, 6
Luz de aviso del filtro de
combustible (P. 407)
*1Lámpara indicadora de
funcionamiento incorrecto
(P. 406)*2, 8Luz de aviso del sistema
DPF (P. 409)
*1
Luz de aviso SRS
(P. 406)*2, 3
(Amarillo)
Luz indicadora del sistema
de llave inteligente
(P. 407)
*1
Luz de aviso del ABS
(P. 406)Luz de aviso de puerta
abierta (P. 407)
*1Luz de aviso del sistema de
servodirección eléctrica
(P. 406)Luz de aviso de nivel bajo
de combustible (P. 408)
*1, 2, 4Luz indicadora de
deslizamiento (P. 407)Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero (P. 408)

842. Conjunto de instrumentos
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que
exista un funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a
un concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*4: La luz se enciende para indicar un funcionamiento incorrecto.
*5: La luz parpadea para indicar un funcionamiento incorrecto.
*6: Motor diésel
*7: Se enciende la luz en el panel central.
*8: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán.

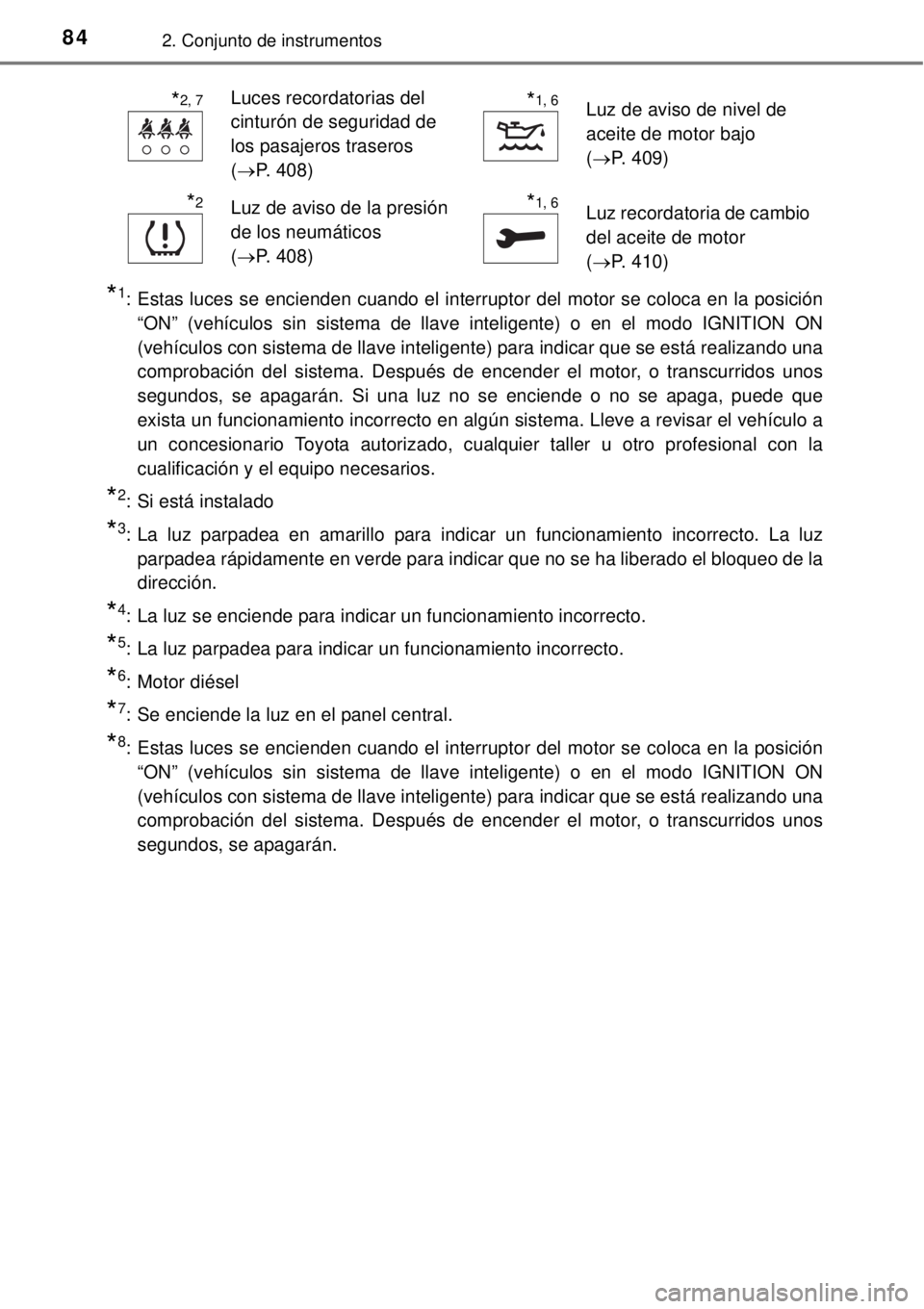

*2, 7Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
(P. 408)*1, 6Luz de aviso de nivel de
aceite de motor bajo
(P. 409)
*2Luz de aviso de la presión
de los neumáticos
(P. 408)*1, 6Luz recordatoria de cambio
del aceite de motor
(P. 410)

852. Conjunto de instrumentos
2
Conjunto de instrumentos

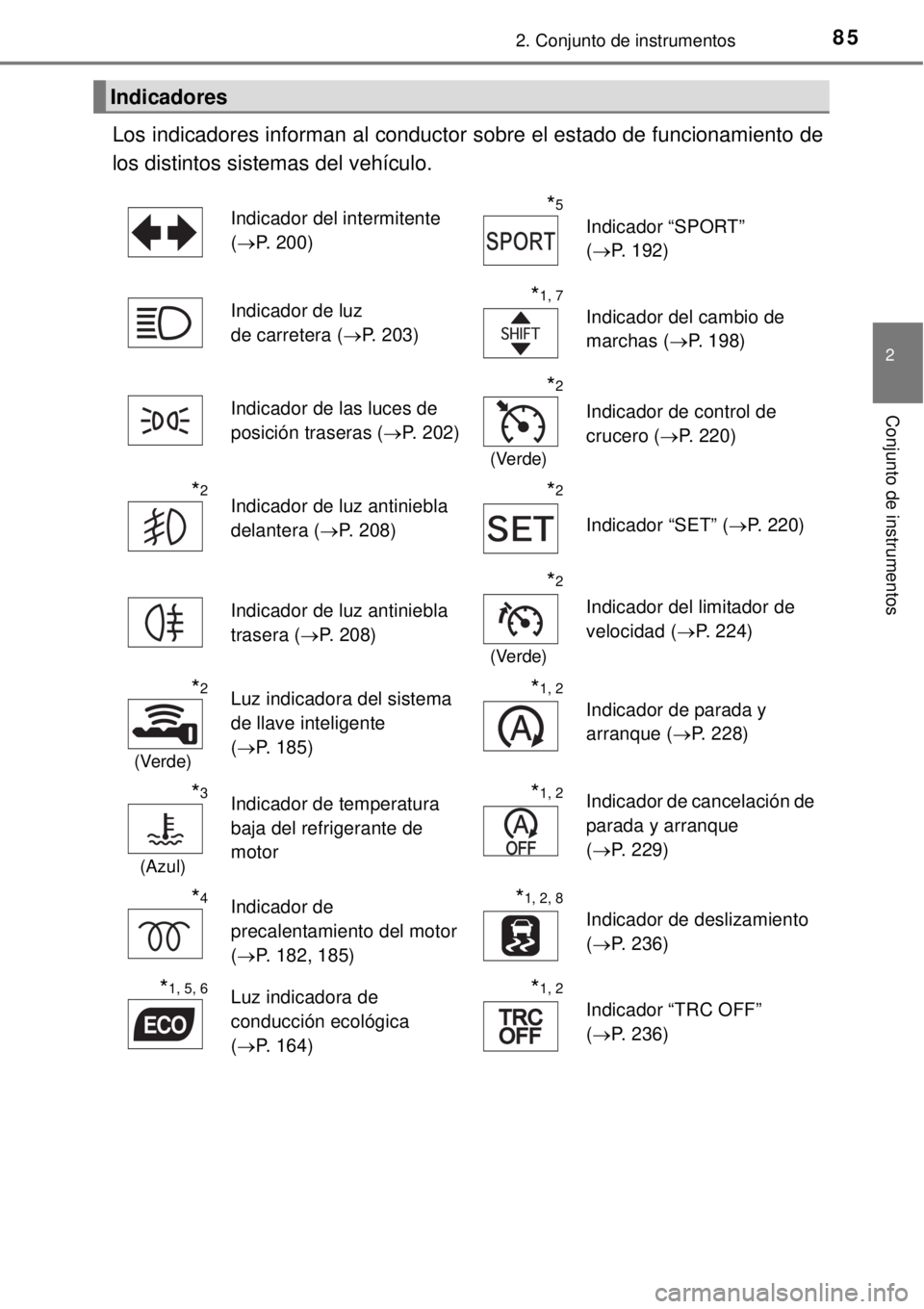

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
(P. 200)*5
Indicador “SPORT”
(P. 192)
Indicador de luz
de carretera (P. 203)
*1, 7
Indicador del cambio de
marchas (P. 198)
Indicador de las luces de
posición traseras (P. 202)
*2
(Verde)
Indicador de control de
crucero (P. 220)
*2Indicador de luz antiniebla
delantera (P. 208)*2
Indicador “SET” (P. 220)
Indicador de luz antiniebla
trasera (P. 208)
*2
(Verde)
Indicador del limitador de
velocidad (P. 224)
*2
(Verde)
Luz indicadora del sistema
de llave inteligente
(P. 185)*1, 2
Indicador de parada y
arranque (P. 228)
*3
(Azul)
Indicador de temperatura
baja del refrigerante de
motor*1, 2Indicador de cancelación de
parada y arranque
(P. 229)
*4Indicador de
precalentamiento del motor
(P. 182, 185)*1, 2, 8
Indicador de deslizamiento
(P. 236)
*1, 5, 6Luz indicadora de
conducción ecológica
(P. 164)*1, 2
Indicador “TRC OFF”
(P. 236)

862. Conjunto de instrumentos
*1: Vehículos sin sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” para indicar que se está realizando una comprobación del sistema. Después
de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento incorrecto en
algún sistema. Lleve a revisar el vehículo a un concesionario Toyota autorizado,
cualquier taller u otro profesional con la cualificación y el equipo necesarios.
Vehículos con sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en el modo
IGNITION ON para indicar que se está realizando una comprobación del sistema.
Después de encender el motor, o transcurridos unos segundos, se apagarán. Si
una luz no se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Lleve a revisar el vehículo a un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
*2: Si está instalado
*3: Este indicador se enciende en azul cuando la temperatura del refrigerante del
motor es baja.
*4: Motor diésel
*5: Vehículos con Multidrive
*6: La luz no se enciende cuando el sistema está desactivado.
*7: Vehículos con transmisión manual
*8: La luz parpadea para indicar que el sistema está activado.
*9: Se enciende esta luz en el panel central.
*1, 2Indicador de
DESACTIVACIÓN del VSC
(P. 237)*9
Indicador “PASSENGER AIR BAG”
(P. 49)

872. Conjunto de instrumentos
2
Conjunto de instrumentos
ADVERTENCIA
Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el motor, puede que dichos sistemas no se
encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionarle lesiones graves o incluso mortales. En tal caso, lleve inmediatamente a
revisar el vehículo a un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
AV I S O
Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante de motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente. (P. 458)

882. Conjunto de instrumentos

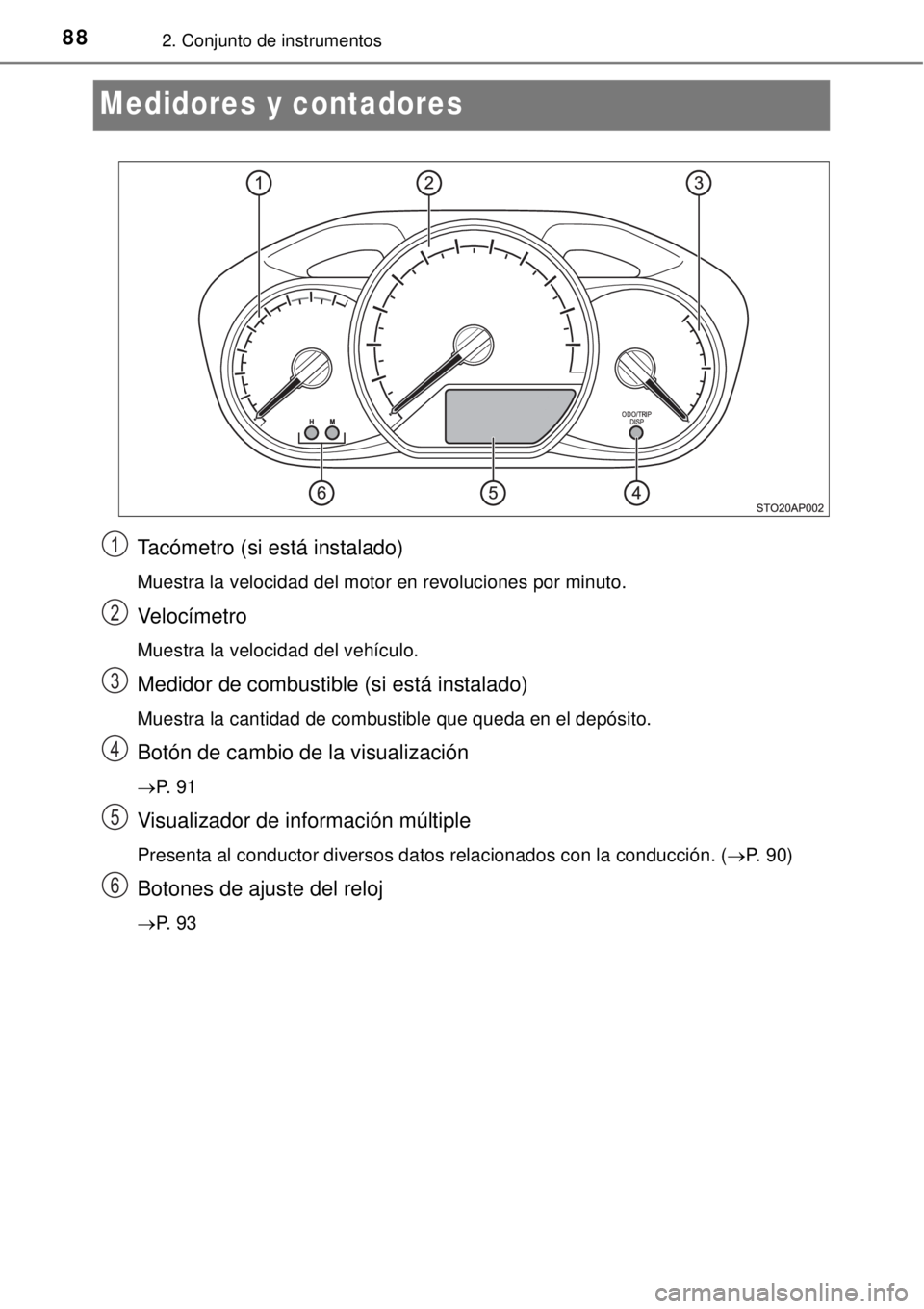

Medidores y contadores
Tacómetro (si está instalado)
Muestra la velocidad del motor en revoluciones por minuto.
Velocímetro
Muestra la velocidad del vehículo.
Medidor de combustible (si está instalado)
Muestra la cantidad de combustible que queda en el depósito.
Botón de cambio de la visualización
P. 9 1
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. (P. 90)
Botones de ajuste del reloj
P. 9 3
1
2
3
4
5
6

892. Conjunto de instrumentos
2
Conjunto de instrumentos

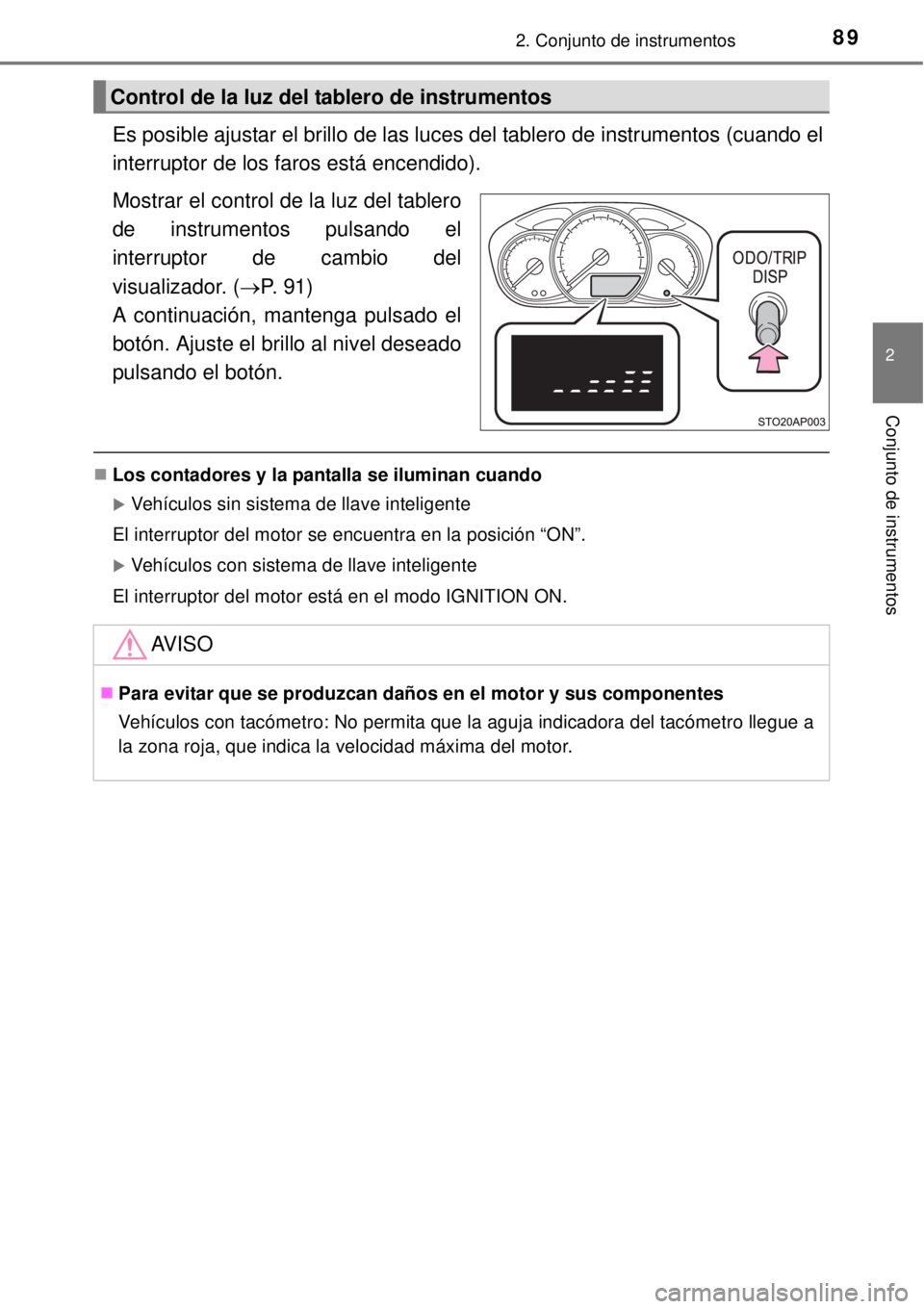

Es posible ajustar el brillo de las luces del tablero de instrumentos (cuando el
interruptor de los faros está encendido).
Mostrar el control de la luz del tablero
de instrumentos pulsando el
interruptor de cambio del
visualizador. (P. 91)
A continuación, mantenga pulsado el
botón. Ajuste el brillo al nivel deseado
pulsando el botón.
Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
Control de la luz del tablero de instrumentos
AV I S O
Para evitar que se produzcan daños en el motor y sus componentes
Vehículos con tacómetro: No permita que la aguja indicadora del tacómetro llegue a
la zona roja, que indica la velocidad máxima del motor.

902. Conjunto de instrumentos
Visualizador de información múltiple
Reloj (P. 93)
Visualizador de la temperatura exterior (P. 94)
Indicador de posición del cambio y posición de marcha (P. 191)
Información acerca de la conducción (P. 91)
Medidor de combustible

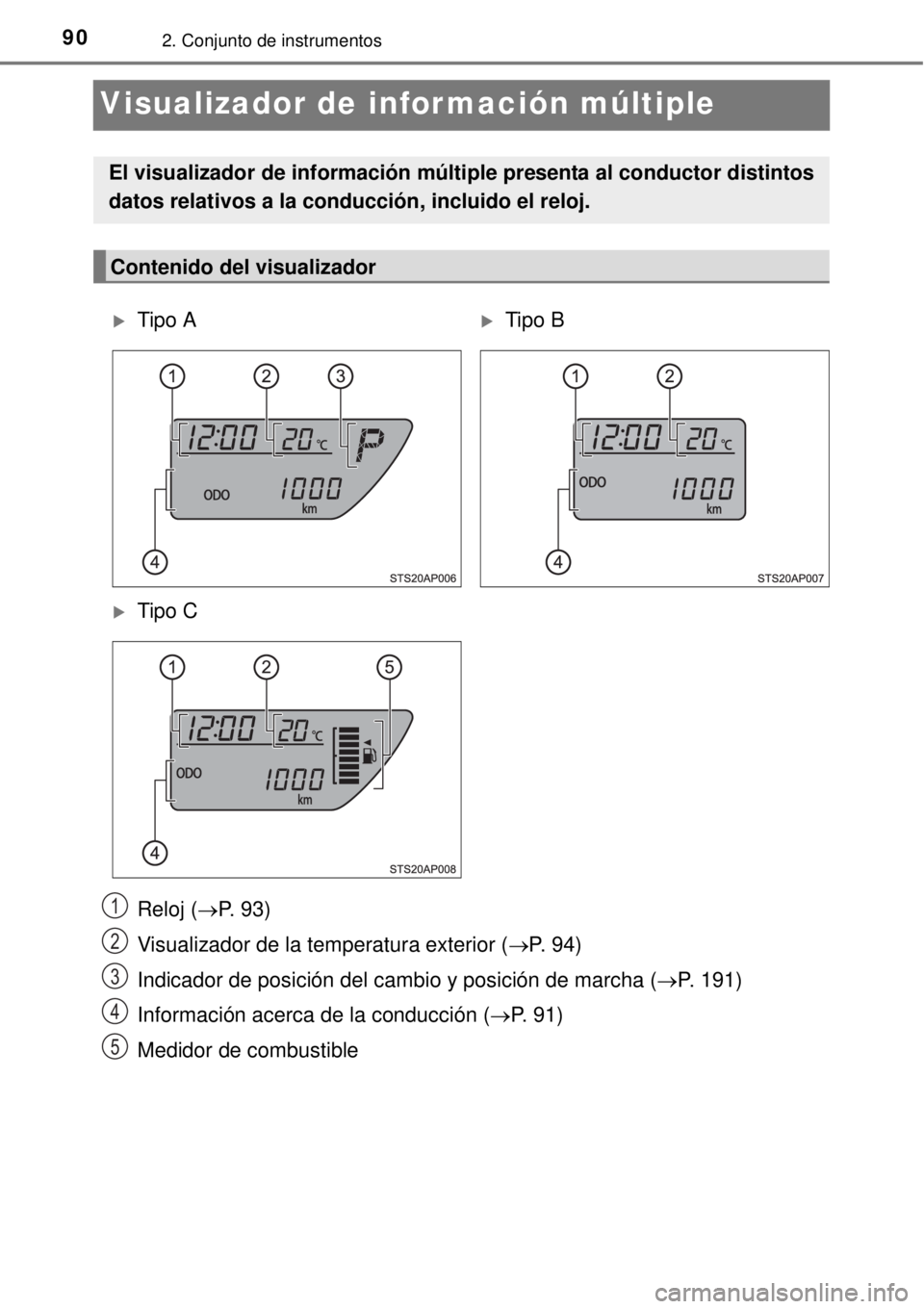

El visualizador de información múltiple presenta al conductor distintos
datos relativos a la conducción, incluido el reloj.
