TOYOTA YARIS HATCHBACK 2014 Manuel du propriétaire (in French)

299
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D
Pile de la télécommande du verrouillage centralisé∗
∗: Sur modèles équipés
Remplacez la pile par une neuve dès qu’elle est usée.
■Vous aurez besoin des éléments suivants:
● Tournevis plat
● Pile au lithium CR2016
■ Remplacement de la pile
Ty p e A Retirez le cache.
Pour éviter d’abîmer la clé,
protégez l’extrémité du
tournevis avec du ruban
adhésif.
Retirez le module.
Ouvrez le couvercle du boîtier
avec une pièce protégée avec
du ruban adhésif et retirez la
pile déchargée.
Mettez en place une pile
neuve, face “+” vers le haut.

300 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D
Ty p e BRetirez le cache.
Pour éviter d’abîmer la clé,
protégez l’extrémité du
tournevis avec du ruban
adhésif.
Pour éviter le démontage des
boutons, orientez vers le bas la
surface comportant les
boutons.
Retirez le module.
Ouvrez le couvercle du
module et retirez la pile usée.
Mettez en place une pile
neuve, face “+” vers le haut.

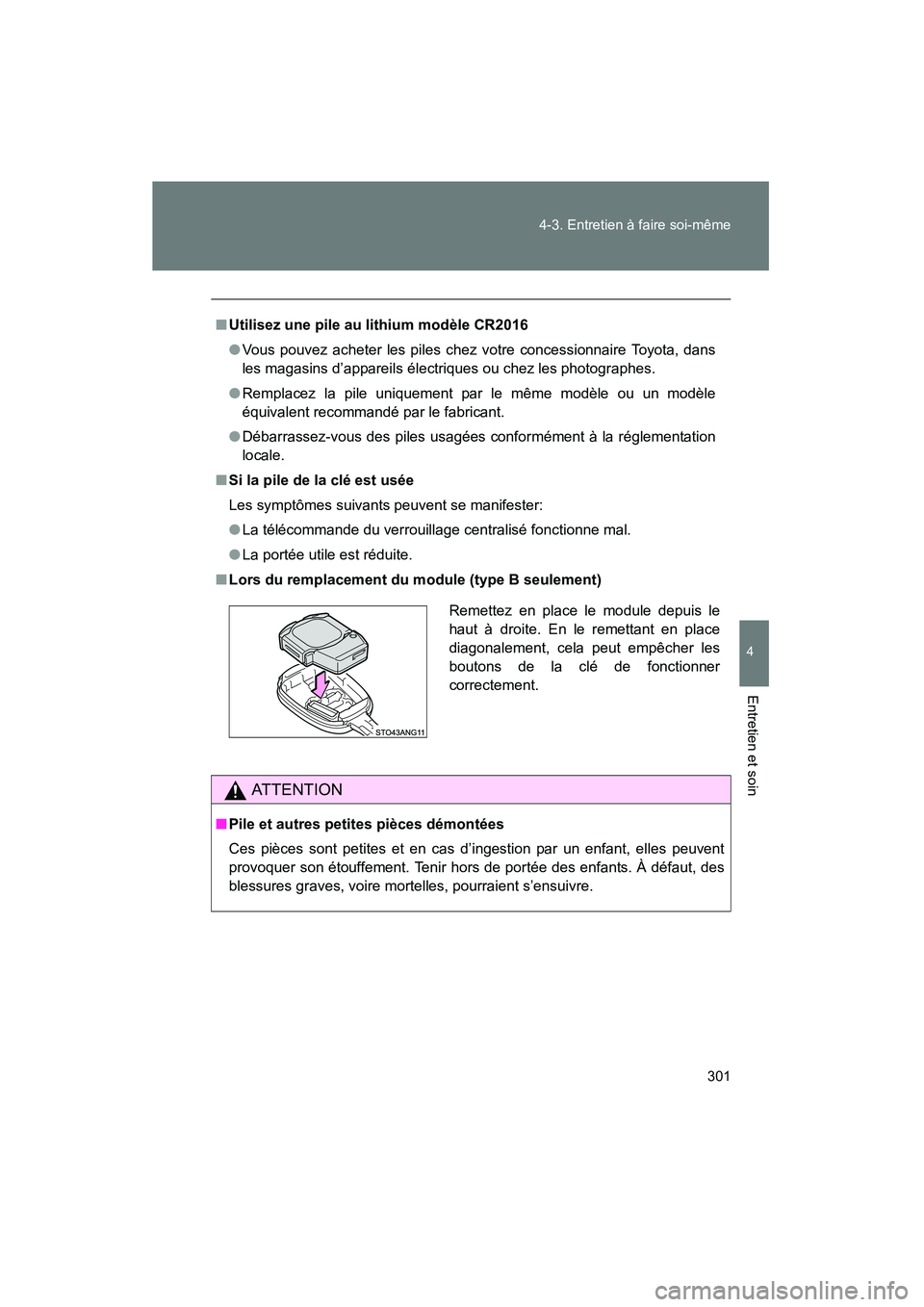

301
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D
■
Utilisez une pile au lithium modèle CR2016
●Vous pouvez acheter les piles chez votre concessionnaire Toyota, dans
les magasins d’appareils électriques ou chez les photographes.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●La télécommande du verrouillage centralisé fonctionne mal.
● La portée utile est réduite.
■ Lors du remplacement du module (type B seulement)
AT T E N T I O N
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s’ensuivre.
Remettez en place le module depuis le
haut à droite. En le remettant en place
diagonalement, cela peut empêcher les
boutons de la clé de fonctionner
correctement.

302 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la
télécommande.
● Ne pas tordre les bornes de la pile.

303
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D
Vérification et remplacement des fusibles
Lorsqu’un équipement électrique ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si cela se produit, vérifiez le fusible et
remplacez-le si nécessaire.
Mettez le contacteur de démarrage antivol sur “LOCK”.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur (boîte à fusibles type A) Appuyez sur la languette et
ouvrez le couvercle par le
haut.
Compartiment moteur (boîte à fusibles type B) Appuyez sur la languette et
ouvrez le couvercle par le
haut.

304 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D
Compartiment moteur (boîte à fusibles type C)Tirez le joint caoutchouc au
bord pour le décrocher de la
protection, puis appuyez
sur les languettes à
l’intérieur et tirez la
protection vers le haut.
Retirez le cache de la borne
de la batterie et ensuite
celui de la boîte à fusibles.
Sous le tableau de bord, côté conducteur Retirez le couvercle.

305
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D
Après une panne d’un système, consultez le tableau
“Disposition des fusibles et ampérages” (
→P. 308) pour
repérer le fusible à vérifier.
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
la pince d’extraction.
La pince d’extraction est située
au dos du couvercle de la boîte
à fusibles type A.
Vérifiez si le fusible est grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L’ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L’ampérage est indiqué sur le
couvercle de la boîte à
fusibles.

306 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D
Ty p e CFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L’ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e DFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L’ampérage est indiqué sur le
couvercle de la boîte à
fusibles.
Ty p e EFusible normal
Fusible grillé
Remplacez le fusible grillé par
un neuf de même ampérage.
L’ampérage est indiqué sur le
couvercle de la boîte à
fusibles.

307
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D
Ty p e F
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

308 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D
Disposition des fusibles et ampéragesCompartiment moteur (boîte à fusibles type A)
FusibleAmpérageCircuit
1 ID/UP 7,5 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
2 EFI MAIN 20 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
3 EFI NO.3 7,5 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
4 HORN 10 A Avertisseur sonore
5 EFI NO.2 10 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
