TOYOTA YARIS HATCHBACK 2014 Manuel du propriétaire (in French)

309
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D

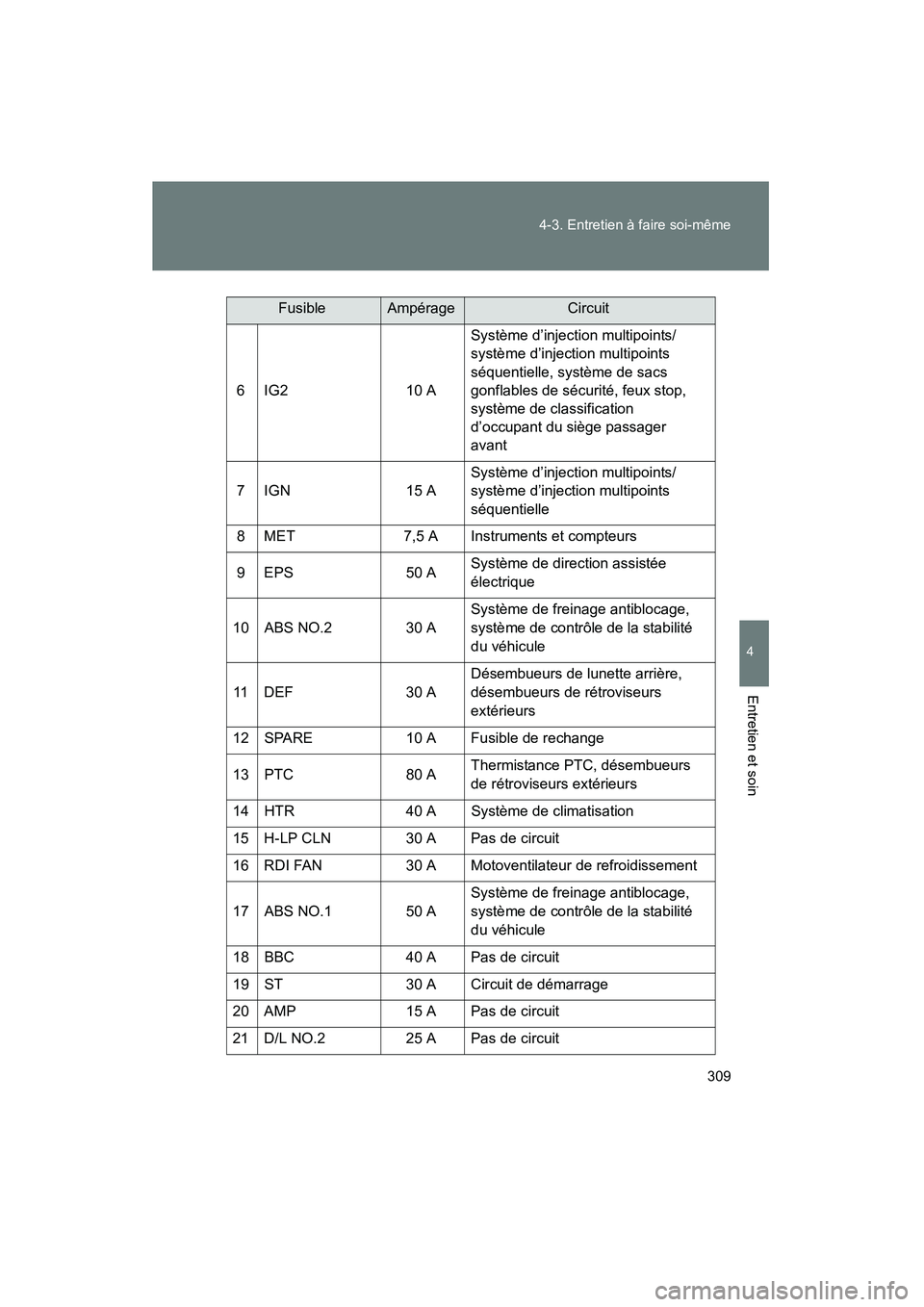

6 IG2
10 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle, système de sacs
gonflables de sécurité, feux stop,
système de classification
d’occupant du siège passager
avant
7 IGN 15 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
8 MET 7,5 A Instruments et compteurs
9 EPS 50 ASystème de direction assistée
électrique
10 ABS NO.2 30 ASystème de freinage antiblocage,
système de contrôle de la stabilité
du véhicule
11 DEF 30 ADésembueurs de lunette arrière,
désembueurs de rétroviseurs
extérieurs
12 SPARE 10 A Fusible de rechange
13 PTC 80 AThermistance PTC, désembueurs
de rétroviseurs extérieurs
14 HTR 40 A Système de climatisation
15 H-LP CLN 30 A Pas de circuit
16 RDI FAN 30 A Motoventilateur de refroidissement
17 ABS NO.1 50 ASystème de freinage antiblocage,
système de contrôle de la stabilité
du véhicule
18 BBC 40 A Pas de circuit
19 ST 30 A Circuit de démarrage
20 AMP 15 A Pas de circuit
21 D/L NO.2 25 A Pas de circuit
FusibleAmpérageCircuit

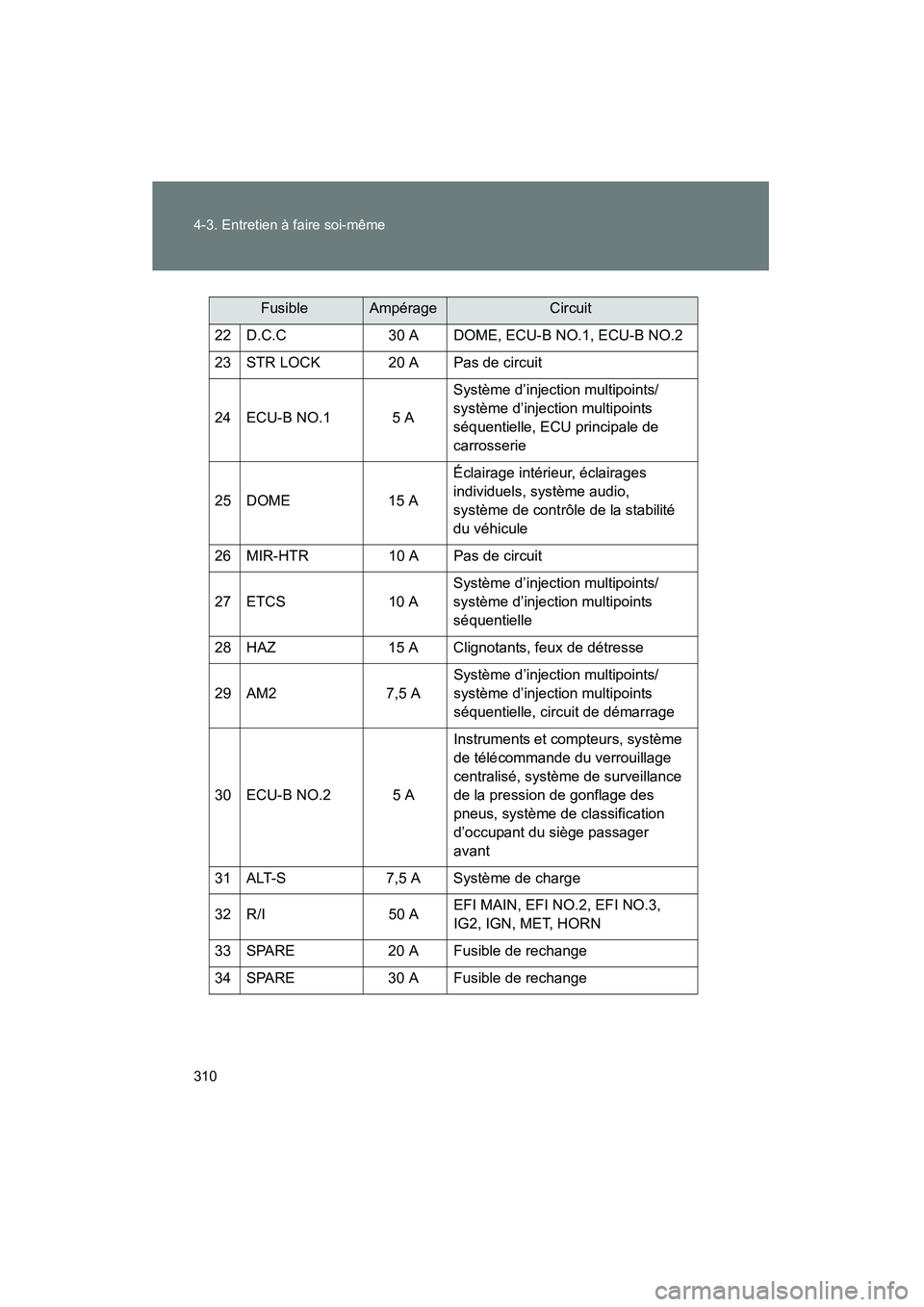

310 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D
22 D.C.C30 A DOME, ECU-B NO.1, ECU-B NO.2
23 STR LOCK 20 A Pas de circuit
24 ECU-B NO.1 5 A Système d’injection multipoints/
système d’injection multipoints
séquentielle, ECU principale de
carrosserie
25 DOME 15 AÉclairage intérieur, éclairages
individuels, système audio,
système de contrôle de la stabilité
du véhicule
26 MIR-HTR 10 A Pas de circuit
27 ETCS 10 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
28 HAZ 15 A Clignotants, feux de détresse
29 AM2 7,5 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle, circuit de démarrage
30 ECU-B NO.2 5 A Instruments et compteurs, système
de télécommande du verrouillage
centralisé, système de surveillance
de la pression de gonflage des
pneus, système de classification
d’occupant du siège passager
avant
31 ALT-S 7,5 A Système de charge
32 R/I 50 AEFI MAIN, EFI NO.2, EFI NO.3,
IG2, IGN, MET, HORN
33 SPARE 20 A Fusible de rechange
34 SPARE 30 A Fusible de rechange
FusibleAmpérageCircuit

311
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D

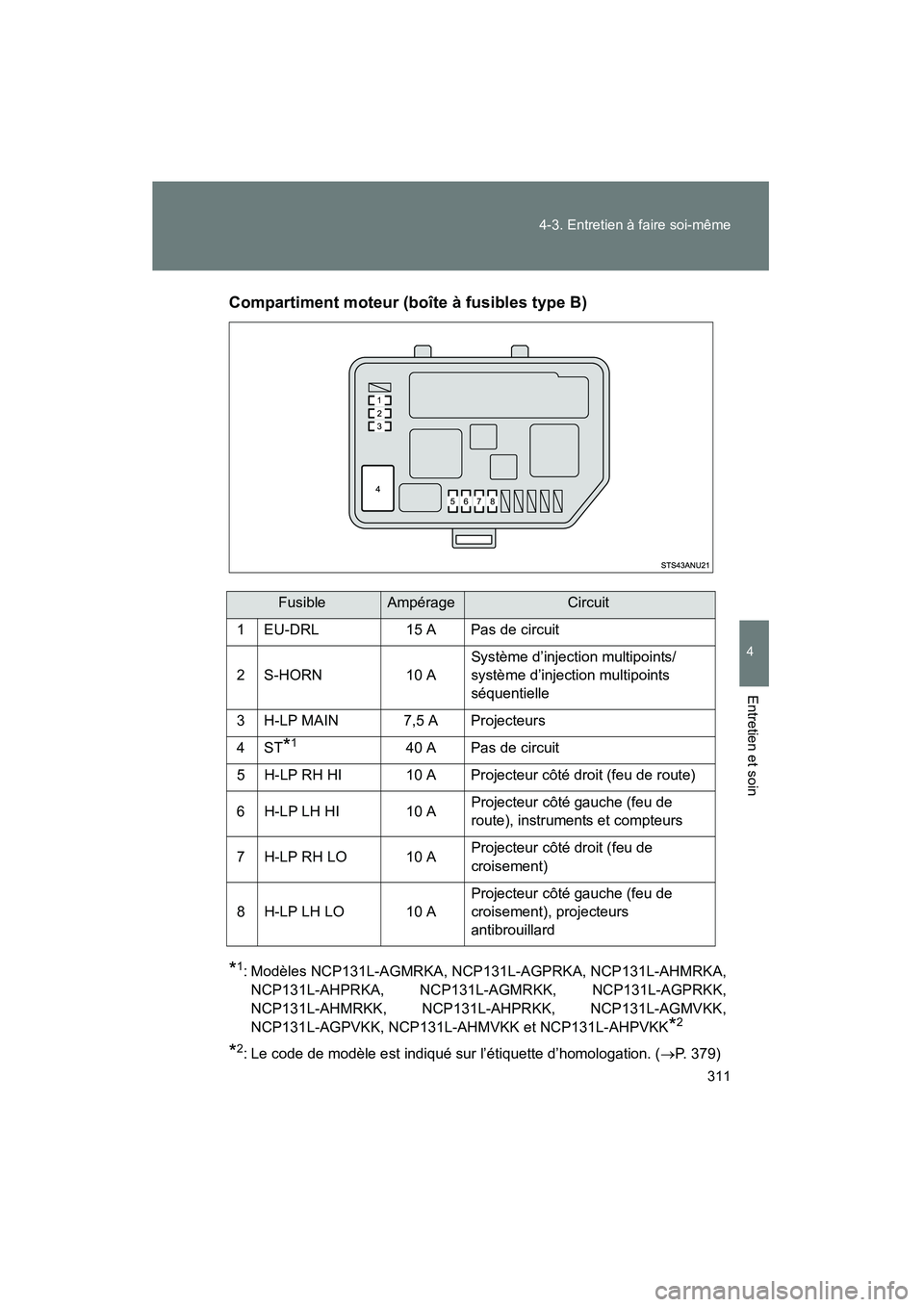

Compartiment moteur (boîte à fusibles type B)
*1: Modèles NCP131L-AGMRKA, NCP
131L-AGPRKA, NCP131L-AHMRKA,
NCP131L-AHPRKA, NCP131L-AGMRKK, NCP131L-AGPRKK,
NCP131L-AHMRKK, NCP131L-AHPRKK, NCP131L-AGMVKK,
NCP131L-AGPVKK, NCP131L-AHMVKK et NCP131L-AHPVKK
*2
*2: Le code de modèle est indiqué sur l’étiquette d’homologation. ( →P. 379)
FusibleAmpérageCircuit
1 EU-DRL 15 A Pas de circuit
2 S-HORN 10 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle
3 H-LP MAIN 7,5 A Projecteurs
4ST
*140 A Pas de circuit
5 H-LP RH HI 10 A Projecteur côté droit (feu de route)
6 H-LP LH HI 10 A Projecteur côté gauche (feu de
route), instruments et compteurs
7 H-LP RH LO 10 A Projecteur côté droit (feu de
croisement)
8 H-LP LH LO 10 A Projecteur côté gauche (feu de
croisement), projecteurs
antibrouillard

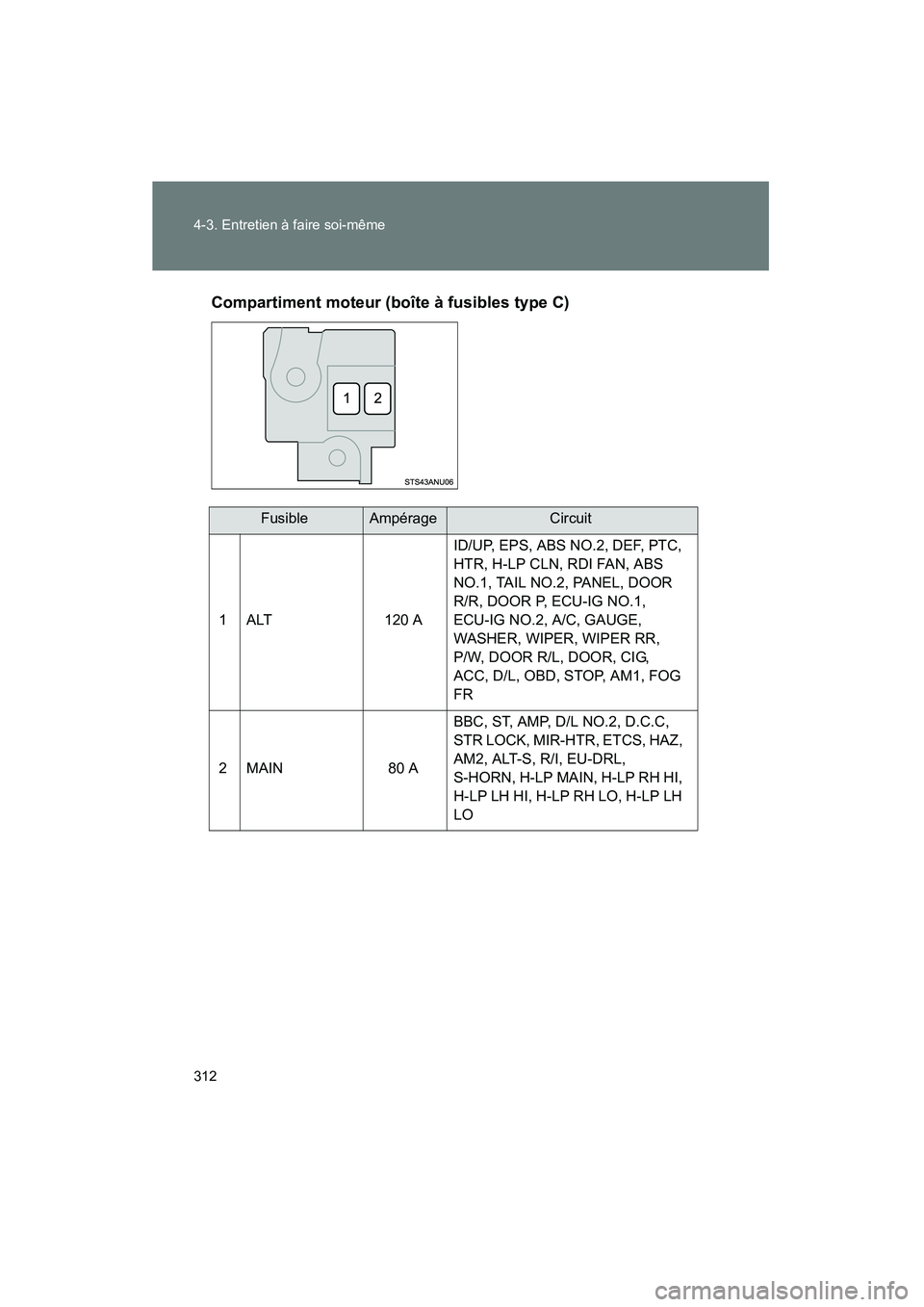

312 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16DCompartiment moteur (boîte à fusibles type C)
FusibleAmpérageCircuit
1 ALT 120 AID/UP, EPS, ABS NO.2, DEF, PTC,
HTR, H-LP CLN, RDI FAN, ABS
NO.1, TAIL NO.2, PANEL, DOOR
R/R, DOOR P, ECU-IG NO.1,
ECU-IG NO.2, A/C, GAUGE,
WASHER, WIPER, WIPER RR,
P/W, DOOR R/L, DOOR, CIG,
ACC, D/L, OBD, STOP, AM1, FOG
FR
2 MAIN 80 ABBC, ST, AMP, D/L NO.2, D.C.C,
STR LOCK, MIR-HTR, ETCS, HAZ,
AM2, ALT-S, R/I, EU-DRL,
S-HORN, H-LP MAIN, H-LP RH HI,
H-LP LH HI, H-LP RH LO, H-LP LH
LO

313
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D

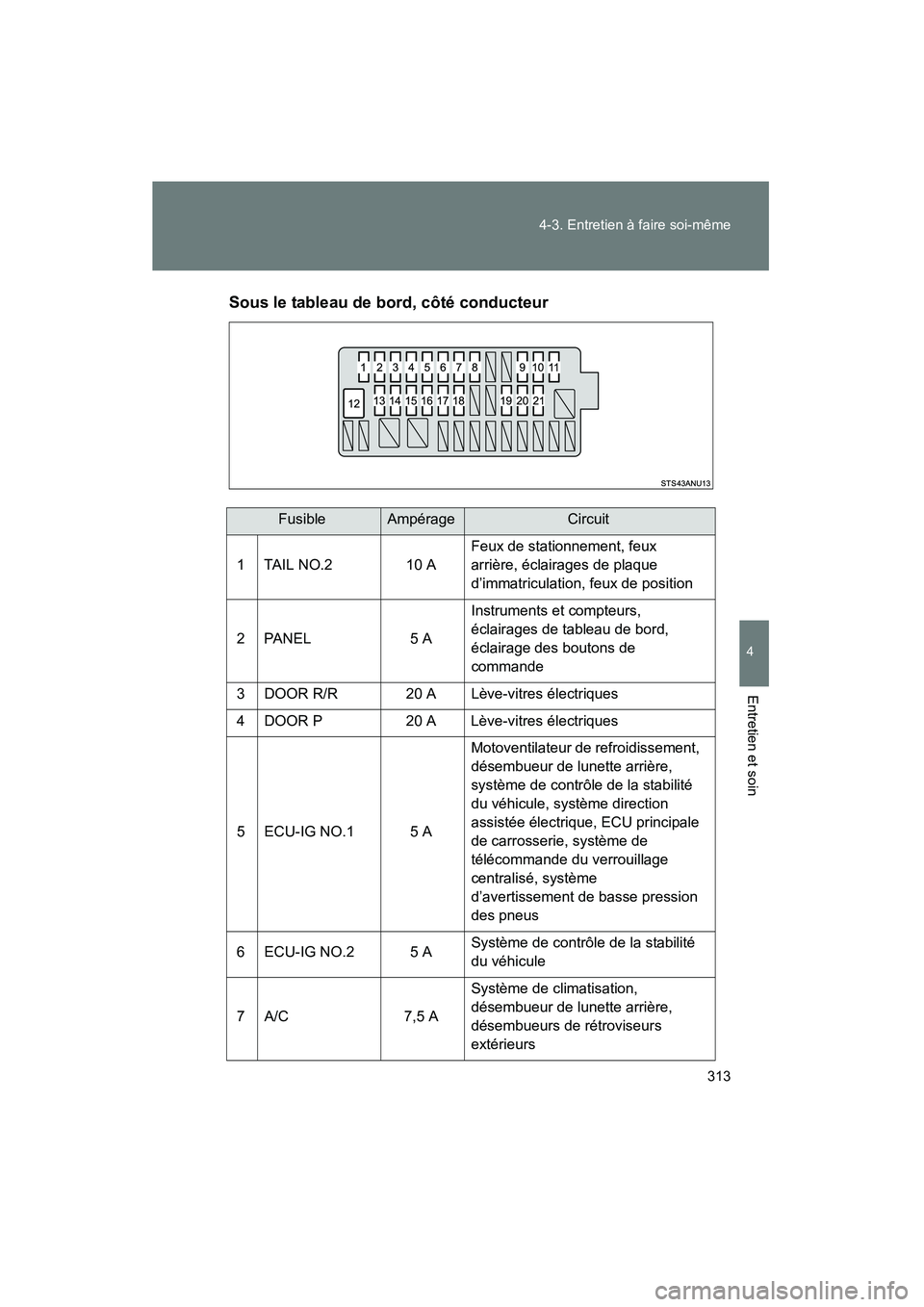

Sous le tableau de bord, côté conducteur
FusibleAmpérageCircuit
1 TAIL NO.2 10 A Feux de stationnement, feux
arrière, éclairages de plaque
d’immatriculation, feux de position
2 PANEL 5 AInstruments et compteurs,
éclairages de tableau de bord,
éclairage des boutons de
commande
3 DOOR R/R 20 A Lève-vitres électriques
4 DOOR P 20 A Lève-vitres électriques
5ECU-IG NO.1 5 A Motoventilateur de refroidissement,
désembueur de lunette arrière,
système de contrôle de la stabilité
du véhicule, système direction
assistée électrique, ECU principale
de carrosserie, système de
télécommande du verrouillage
centralisé, système
d’avertissement de basse pression
des pneus
6ECU-IG NO.2 5 A Système de contrôle de la stabilité
du véhicule
7 A/C 7,5 ASystème de climatisation,
désembueur de lunette arrière,
désembueurs de rétroviseurs
extérieurs

314 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D

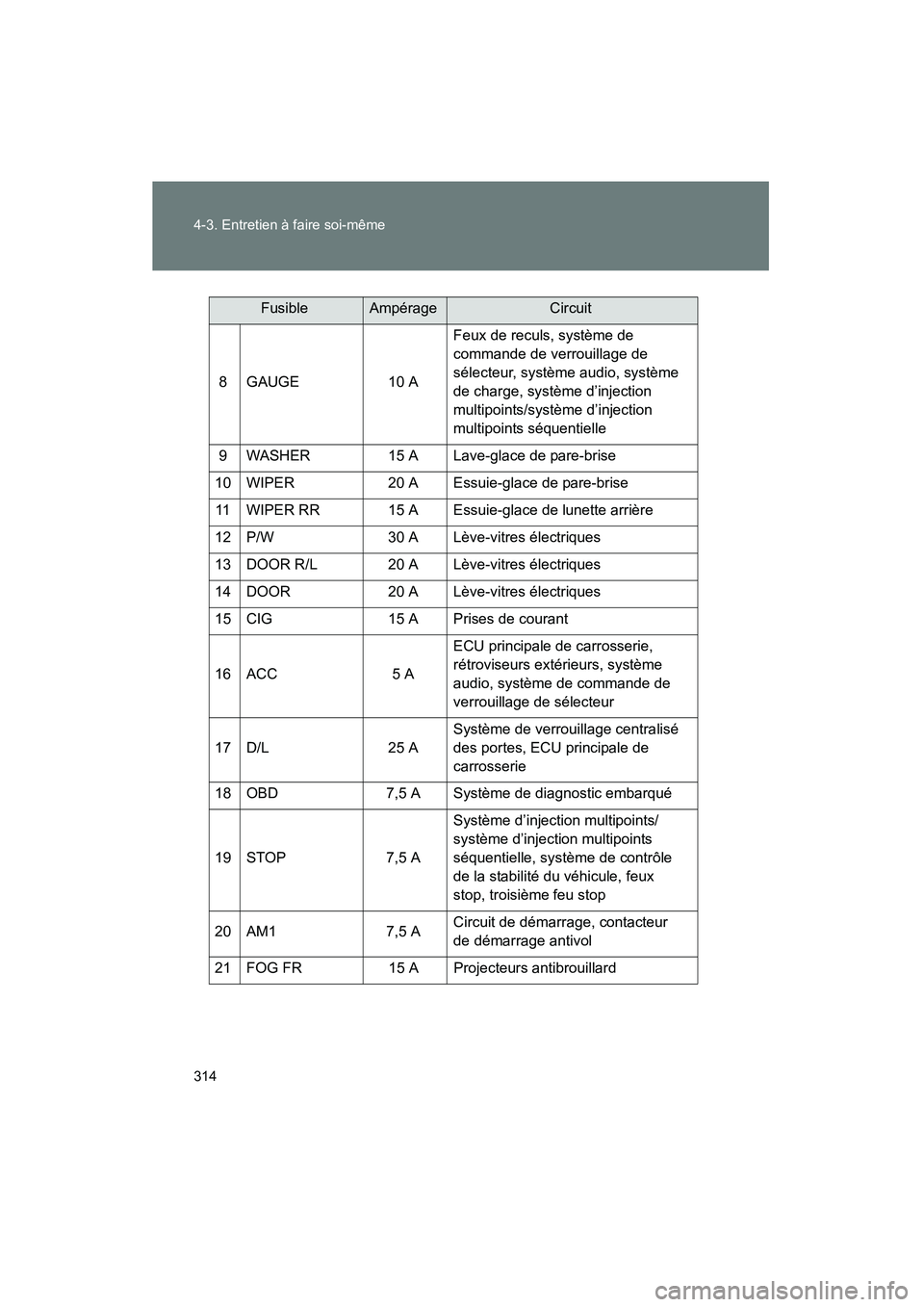

8 GAUGE10 AFeux de reculs, système de
commande de verrouillage de
sélecteur, système audio, système
de charge, système d’injection
multipoints/système d’injection
multipoints séquentielle
9 WASHER 15 A Lave-glace de pare-brise
10 WIPER 20 A Essuie-glace de pare-brise
11 WIPER RR 15 A Essuie-glace de lunette arrière
12 P/W 30 A Lève-vitres électriques
13 DOOR R/L 20 A Lève-vitres électriques
14 DOOR 20 A Lève-vitres électriques
15 CIG 15 A Prises de courant
16 ACC 5 AECU principale de carrosserie,
rétroviseurs extérieurs, système
audio, système de commande de
verrouillage de sélecteur
17 D/L 25 ASystème de verrouillage centralisé
des portes, ECU principale de
carrosserie
18 OBD 7,5 A Système de diagnostic embarqué
19 STOP 7,5 ASystème d’injection multipoints/
système d’injection multipoints
séquentielle, système de contrôle
de la stabilité du véhicule, feux
stop, troisième feu stop
20 AM1 7,5 ACircuit de démarrage, contacteur
de démarrage antivol
21 FOG FR 15 A Projecteurs antibrouillard
FusibleAmpérageCircuit

315
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D
■

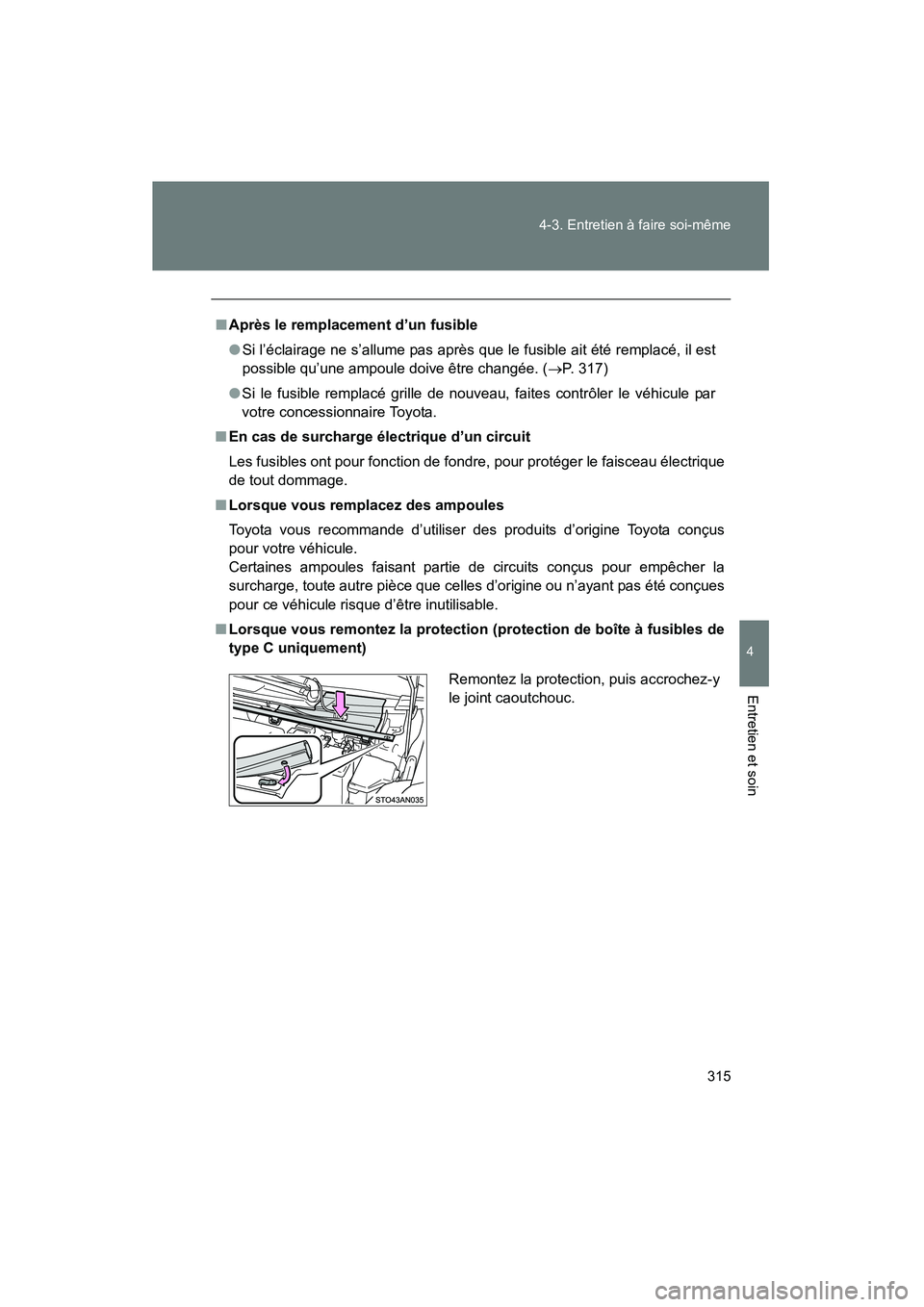

Après le remplacement d’un fusible
●Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est
possible qu’une ampoule doive être changée. ( →P. 317)
● Si le fusible remplacé grille de nouveau, faites contrôler le véhicule par
votre concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus
pour votre véhicule.
Certaines ampoules faisant partie de circuits conçus pour empêcher la
surcharge, toute autre pièce que celles d’origine ou n’ayant pas été conçues
pour ce véhicule risque d’être inutilisable.
■ Lorsque vous remontez la protection (protection de boîte à fusibles de
type C uniquement)
Remontez la protection, puis accrochez-y
le joint caoutchouc.

316 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D

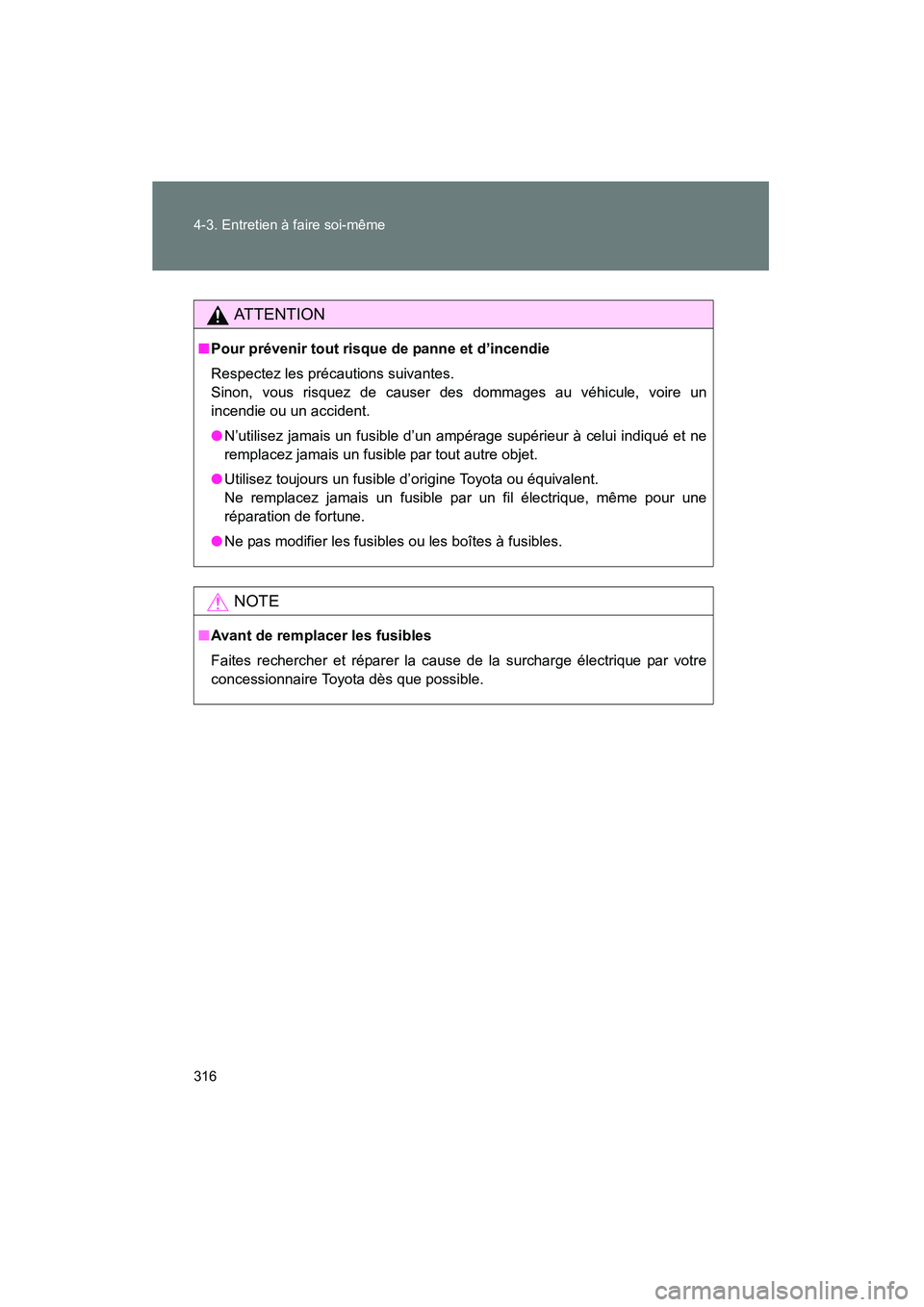

AT T E N T I O N
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher et réparer la cause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

317
4-3. Entretien à faire soi-même
4
Entretien et soin
YARIS_HB_D_52A16D

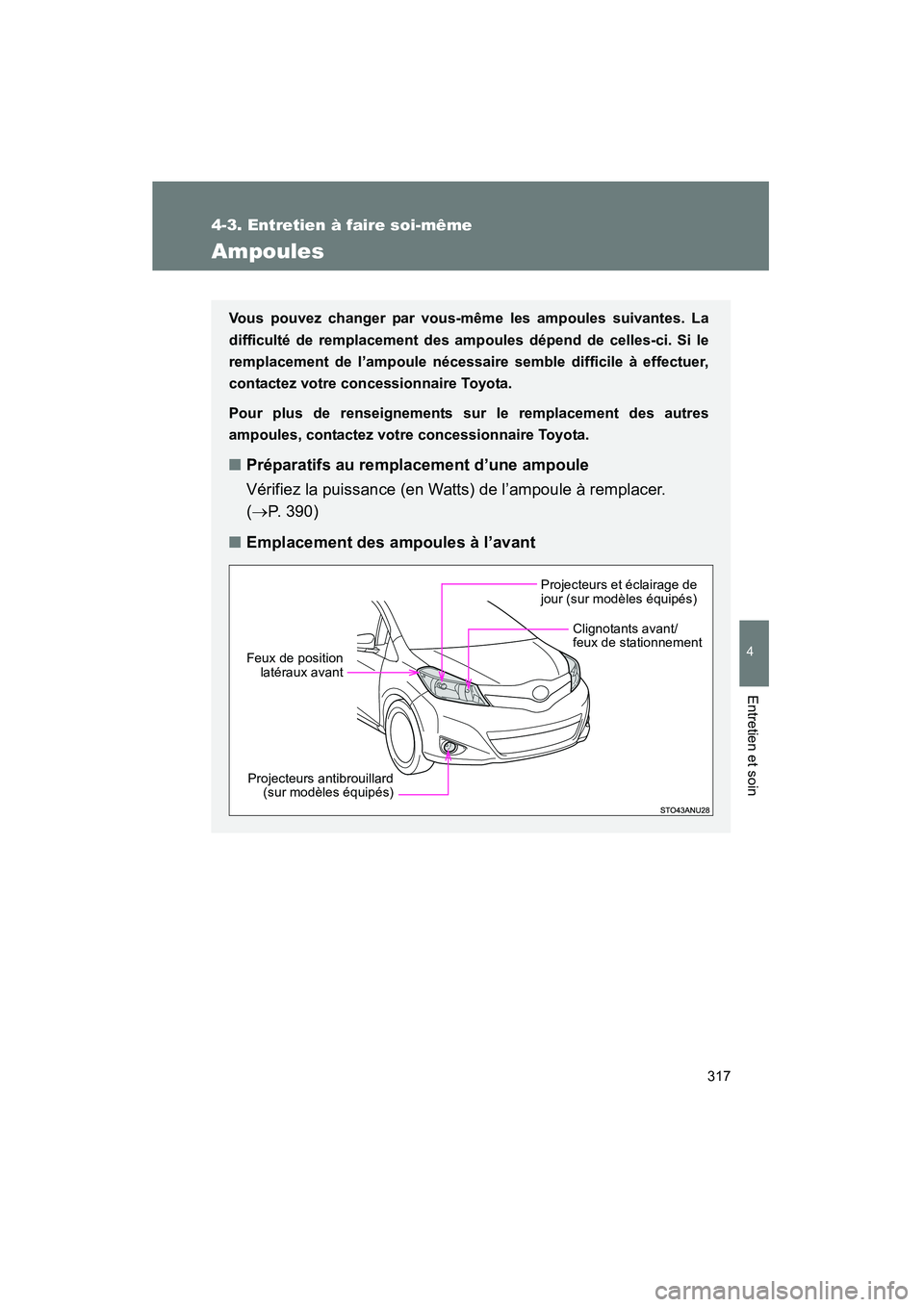

Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement de l’ampoule nécessaire semble difficile à effectuer,
contactez votre concessionnaire Toyota.
Pour plus de renseignements sur le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparatifs au remplacement d’une ampoule
Vérifiez la puissance (en Watts) de l’ampoule à remplacer.
(→ P. 390)
■ Emplacement des ampoules à l’avant
Projecteurs et éclairage de
jour (sur modèles équipés)
Projecteurs antibrouillard (sur modèles équipés)
Feux de positionlatéraux avant
Clignotants avant/
feux de stationnement

318 4-3. Entretien à faire soi-même
YARIS_HB_D_52A16D

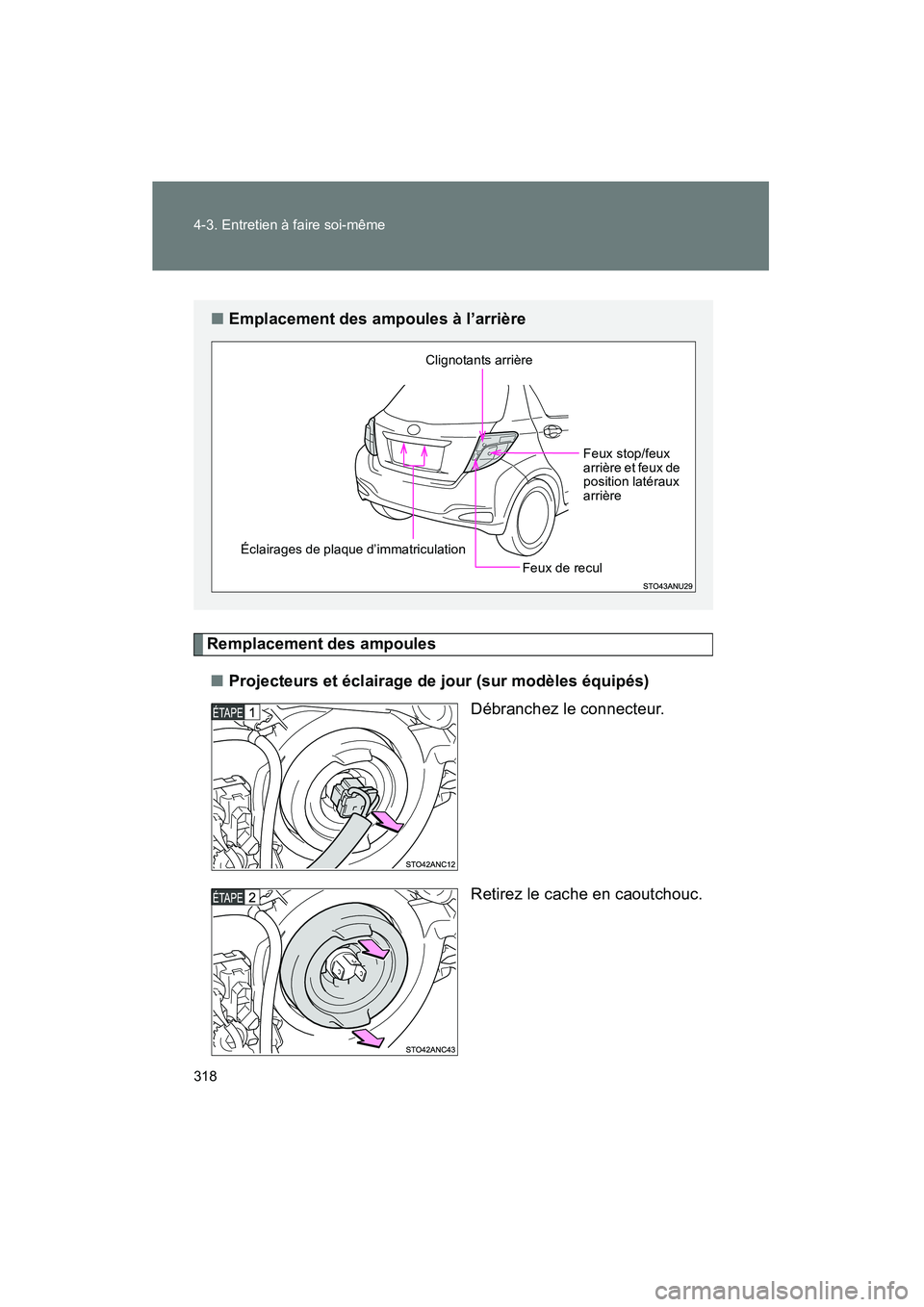

Remplacement des ampoules■ Projecteurs et éclairage de jour (sur modèles équipés)
Débranchez le connecteur.
Retirez le cache en caoutchouc.
■Emplacement des ampoules à l’arrière
Feux de recul
Clignotants arrière
Feux stop/feux
arrière et feux de
position latéraux
arrière
Éclairages de plaque d’immatriculation
