4208-1. Informação importante

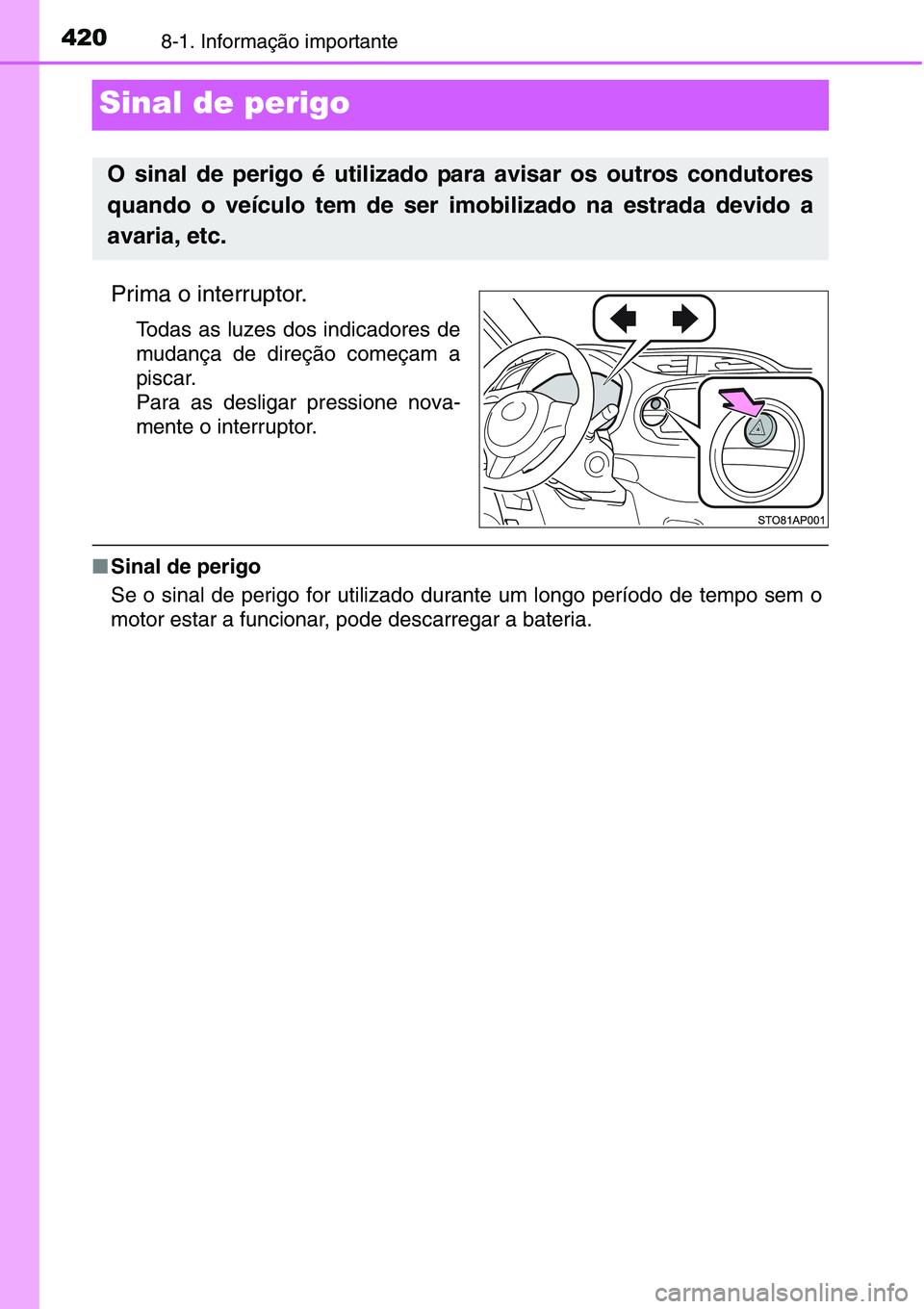

Sinal de perigo
Prima o interruptor.
Todas as luzes dos indicadores de
mudança de direção começam a
piscar.
Para as desligar pressione nova-
mente o interruptor.
■Sinal de perigo
Se o sinal de perigo for utilizado durante um longo período de tempo sem o
motor estar a funcionar, pode descarregar a bateria.
O sinal de perigo é utilizado para avisar os outros condutores
quando o veículo tem de ser imobilizado na estrada devido a
avaria, etc.

4218-1. Informação importante
8
Quando surge uma avaria

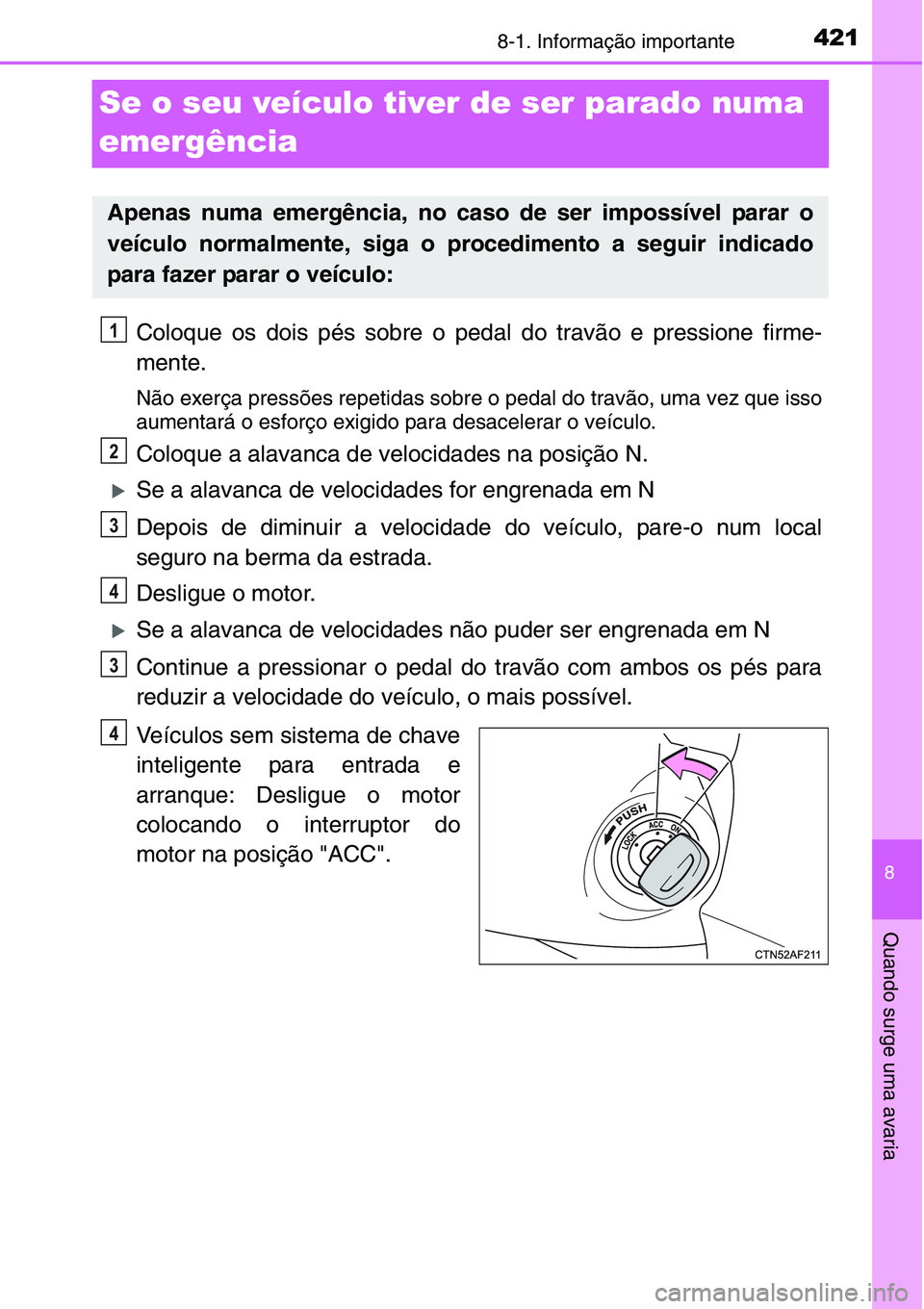

Se o seu veículo tiver de ser parado numa
emergência
Coloque os dois pés sobre o pedal do travão e pressione firme-
mente.
Não exerça pressões repetidas sobre o pedal do travão, uma vez que isso
aumentará o esforço exigido para desacelerar o veículo.
Coloque a alavanca de velocidades na posição N.
XSe a alavanca de velocidades for engrenada em N
Depois de diminuir a velocidade do veículo, pare-o num local
seguro na berma da estrada.
Desligue o motor.
XSe a alavanca de velocidades não puder ser engrenada em N
Continue a pressionar o pedal do travão com ambos os pés para
reduzir a velocidade do veículo, o mais possível.
Veículos sem sistema de chave
inteligente para entrada e
arranque: Desligue o motor
colocando o interruptor do
motor na posição "ACC".
Apenas numa emergência, no caso de ser impossível parar o
veículo normalmente, siga o procedimento a seguir indicado
para fazer parar o veículo:
1
2
3
4
3
4

4228-1. Informação importante
Veículos com sistema de chave
inteligente para entrada e
arranque: Para desligar o
motor, prima e mantenha pres-
sionado o interruptor do motor
durante 3 segundos consecuti-
vos ou mais, ou pressione-o
brevemente 3 vezes ou mais
consecutivamente.
Pare o veículo num local seguro, na berma da estrada.
Prima e mantenha pressionado por 3
segundos ou mais ou pressione-o
brevemente 3 vezes ou mais
4
AV I S O
■Se o motor tiver de ser desligado durante a condução
●Perderá os sistemas de assistência elétrica à travagem e à direção,
fazendo com que o pedal do travão fique mais duro e o volante da direção
mais pesado. Desacelere o mais possível antes de desligar o motor.
●Veículos sem sistema de chave inteligente para entrada e arranque:
Nunca tente retirar a chave uma vez que, dessa forma, tranca a coluna de
direção.
5

4238-2. No caso de uma emergência
8
Quando surge uma avaria

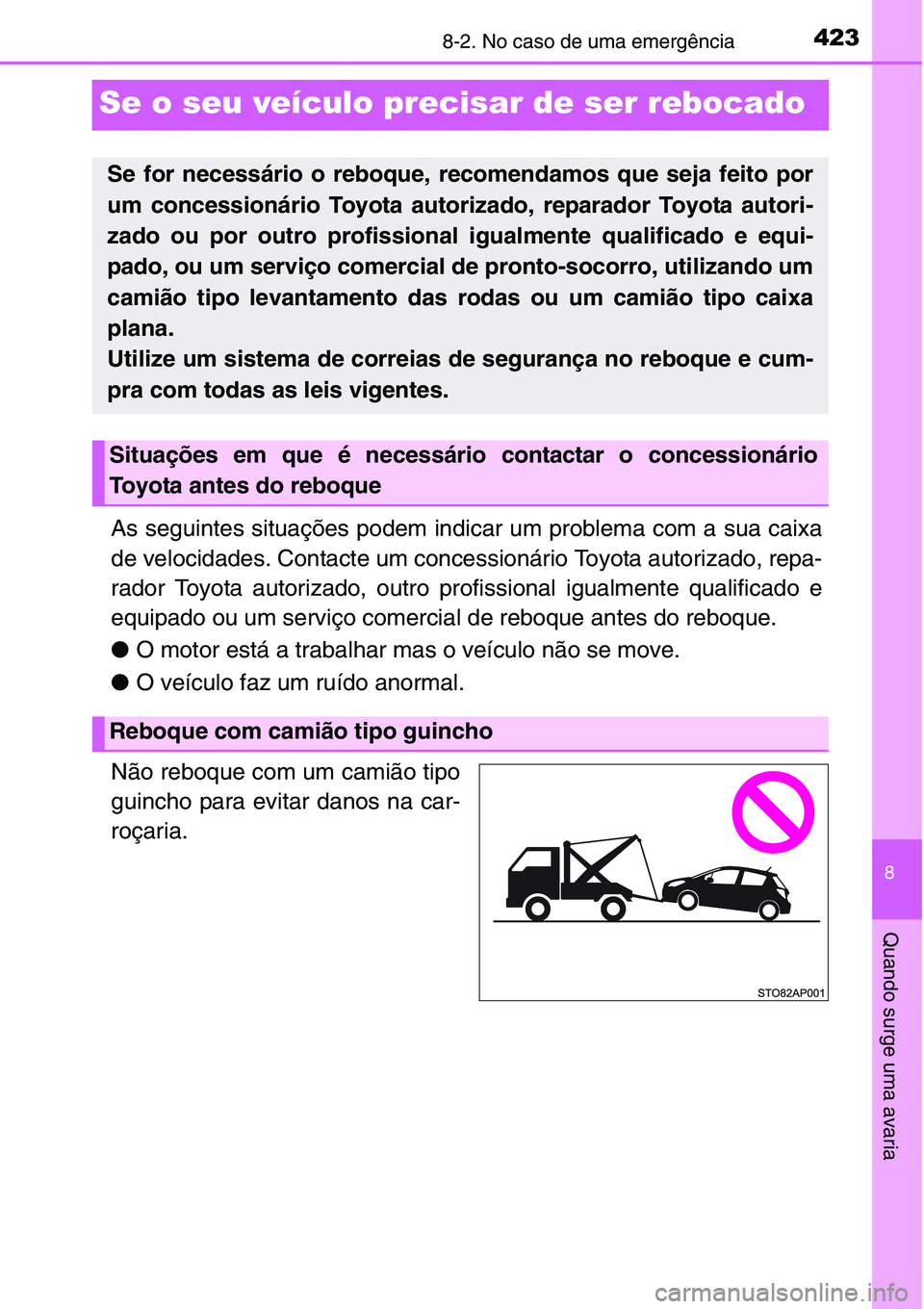

Se o seu veículo precisar de ser rebocado
As seguintes situações podem indicar um problema com a sua caixa
de velocidades. Contacte um concessionário Toyota autorizado, repa-
rador Toyota autorizado, outro profissional igualmente qualificado e
equipado ou um serviço comercial de reboque antes do reboque.
●O motor está a trabalhar mas o veículo não se move.
●O veículo faz um ruído anormal.
Não reboque com um camião tipo
guincho para evitar danos na car-
roçaria.
Se for necessário o reboque, recomendamos que seja feito por
um concessionário Toyota autorizado, reparador Toyota autori-
zado ou por outro profissional igualmente qualificado e equi-
pado, ou um serviço comercial de pronto-socorro, utilizando um
camião tipo levantamento das rodas ou um camião tipo caixa
plana.
Utilize um sistema de correias de segurança no reboque e cum-
pra com todas as leis vigentes.
Situações em que é necessário contactar o concessionário
Toyota antes do reboque
Reboque com camião tipo guincho

4248-2. No caso de uma emergência
Se o seu veículo for transportado
por um camião tipo caixa plana,
deve ser fixo nos locais apresen-
tados na ilustração.
Depois do transporte, volte a colo-
car as tampas que estavam fixas
na parte traseira.
Se utilizar correntes ou cabos
para fixar o seu veículo, os ângu-
los pintados a preto devem ser de
45°.
Não aperte em demasia os fixa-
dores, uma vez que o veículo
pode ficar danificado.

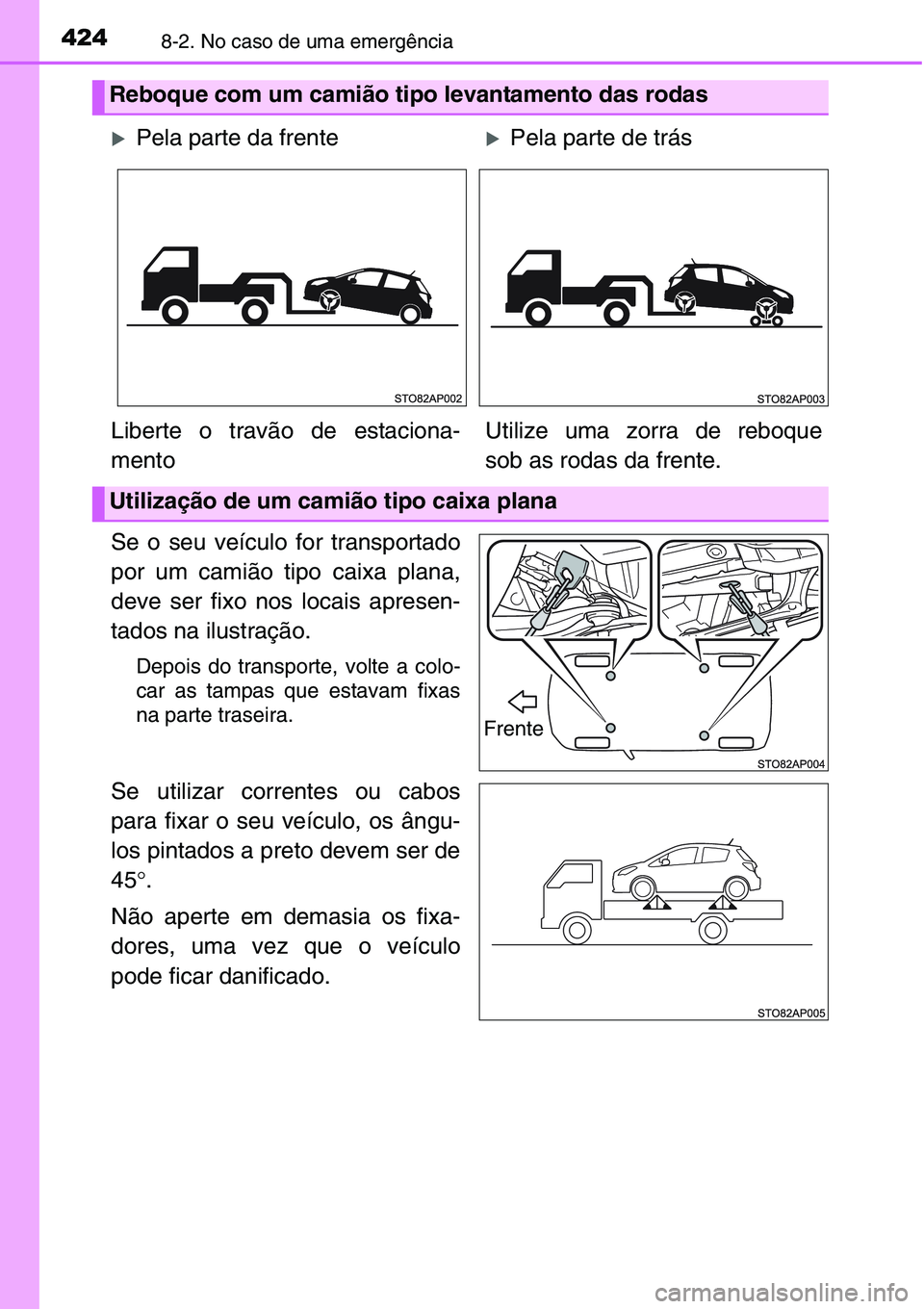

Reboque com um camião tipo levantamento das rodas
XPela parte da frenteXPela parte de trás
Liberte o travão de estaciona-
mentoUtilize uma zorra de reboque
sob as rodas da frente.
Utilização de um camião tipo caixa plana
Frente

4258-2. No caso de uma emergência
8
Quando surge uma avaria

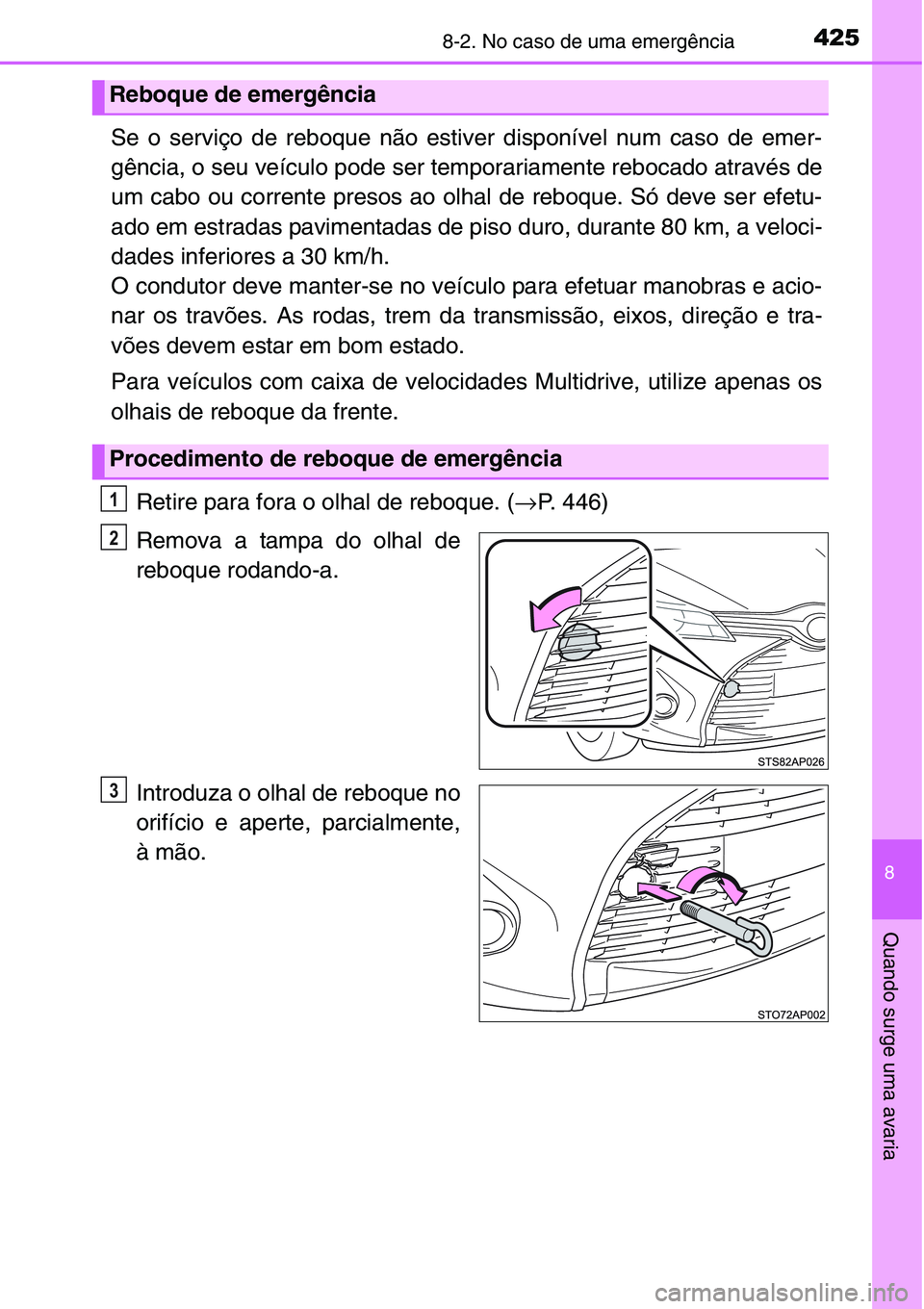

Se o serviço de reboque não estiver disponível num caso de emer-
gência, o seu veículo pode ser temporariamente rebocado através de
um cabo ou corrente presos ao olhal de reboque. Só deve ser efetu-
ado em estradas pavimentadas de piso duro, durante 80 km, a veloci-
dades inferiores a 30 km/h.
O condutor deve manter-se no veículo para efetuar manobras e acio-
nar os travões. As rodas, trem da transmissão, eixos, direção e tra-
vões devem estar em bom estado.
Para veículos com caixa de velocidades Multidrive, utilize apenas os
olhais de reboque da frente.
Retire para fora o olhal de reboque. (→P. 446)
Remova a tampa do olhal de
reboque rodando-a.
Introduza o olhal de reboque no
orifício e aperte, parcialmente,
à mão.
Reboque de emergência
Procedimento de reboque de emergência
1
2
3

4268-2. No caso de uma emergência

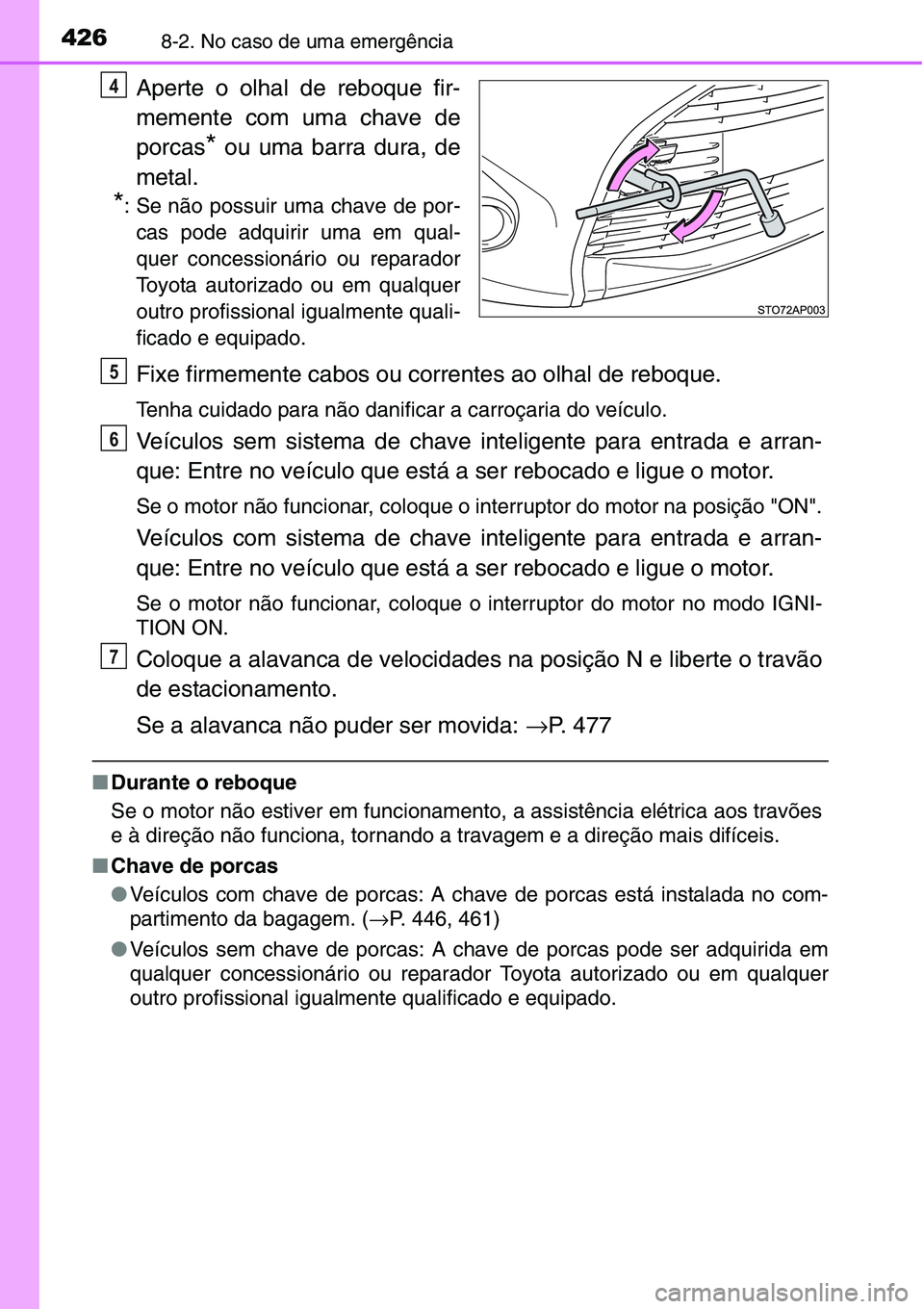

Aperte o olhal de reboque fir-
memente com uma chave de
porcas
* ou uma barra dura, de
metal.
*: Se não possuir uma chave de por-
cas pode adquirir uma em qual-
quer concessionário ou reparador
Toyota autorizado ou em qualquer
outro profissional igualmente quali-
ficado e equipado.
Fixe firmemente cabos ou correntes ao olhal de reboque.
Tenha cuidado para não danificar a carroçaria do veículo.
Veículos sem sistema de chave inteligente para entrada e arran-
que: Entre no veículo que está a ser rebocado e ligue o motor.
Se o motor não funcionar, coloque o interruptor do motor na posição "ON".
Veículos com sistema de chave inteligente para entrada e arran-
que: Entre no veículo que está a ser rebocado e ligue o motor.
Se o motor não funcionar, coloque o interruptor do motor no modo IGNI-
TION ON.
Coloque a alavanca de velocidades na posição N e liberte o travão
de estacionamento.
Se a alavanca não puder ser movida: →P. 477
■Durante o reboque
Se o motor não estiver em funcionamento, a assistência elétrica aos travões
e à direção não funciona, tornando a travagem e a direção mais difíceis.
■Chave de porcas
●Veículos com chave de porcas: A chave de porcas está instalada no com-
partimento da bagagem. (→P. 446, 461)
●Veículos sem chave de porcas: A chave de porcas pode ser adquirida em
qualquer concessionário ou reparador Toyota autorizado ou em qualquer
outro profissional igualmente qualificado e equipado.
4
5
6
7

4278-2. No caso de uma emergência
8
Quando surge uma avaria

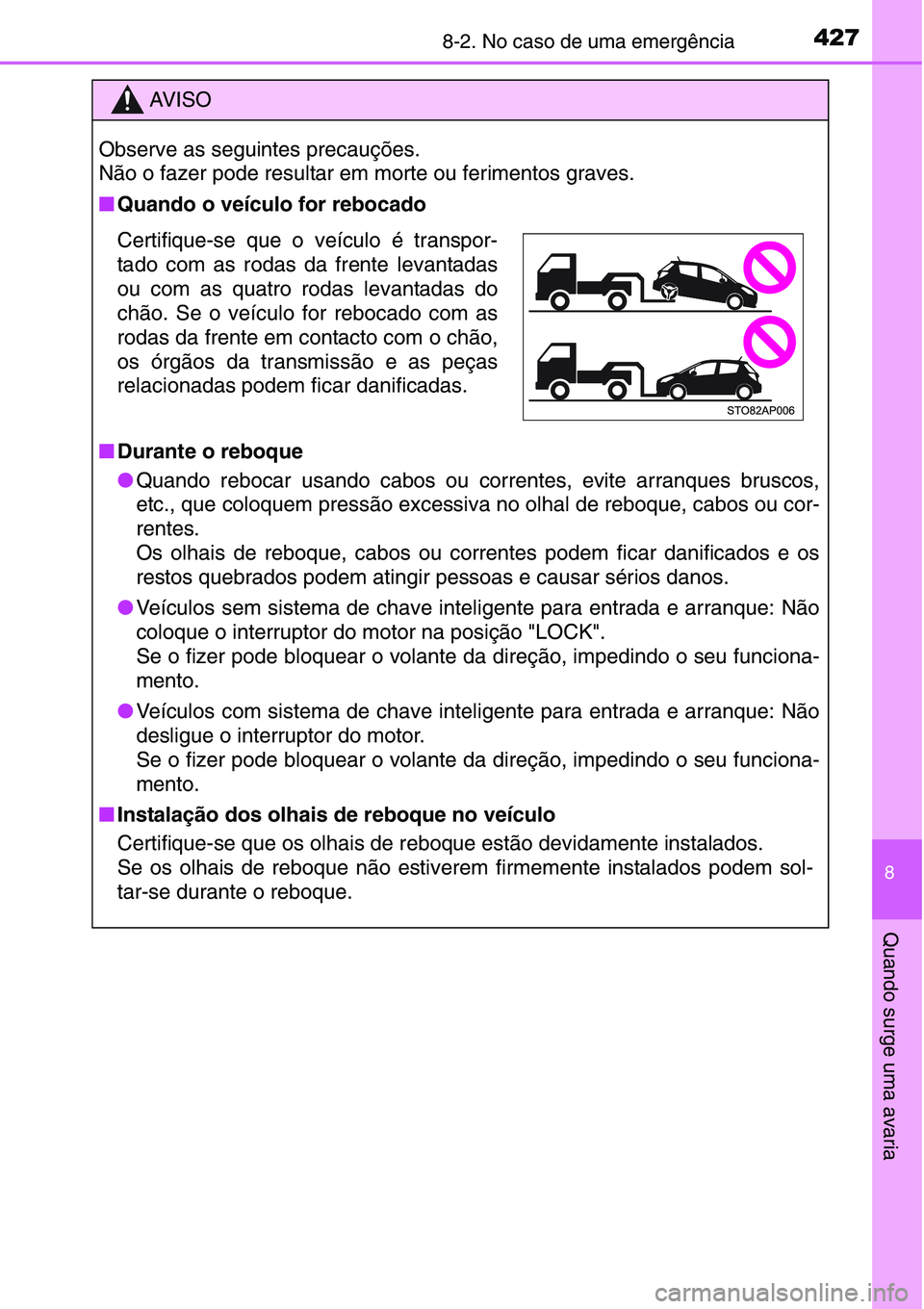

AV I S O
Observe as seguintes precauções.
Não o fazer pode resultar em morte ou ferimentos graves.
■Quando o veículo for rebocado
■Durante o reboque
●Quando rebocar usando cabos ou correntes, evite arranques bruscos,
etc., que coloquem pressão excessiva no olhal de reboque, cabos ou cor-
rentes.
Os olhais de reboque, cabos ou correntes podem ficar danificados e os
restos quebrados podem atingir pessoas e causar sérios danos.
●Veículos sem sistema de chave inteligente para entrada e arranque: Não
coloque o interruptor do motor na posição "LOCK".
Se o fizer pode bloquear o volante da direção, impedindo o seu funciona-
mento.
●Veículos com sistema de chave inteligente para entrada e arranque: Não
desligue o interruptor do motor.
Se o fizer pode bloquear o volante da direção, impedindo o seu funciona-
mento.
■Instalação dos olhais de reboque no veículo
Certifique-se que os olhais de reboque estão devidamente instalados.
Se os olhais de reboque não estiverem firmemente instalados podem sol-
tar-se durante o reboque.
Certifique-se que o veículo é transpor-
tado com as rodas da frente levantadas
ou com as quatro rodas levantadas do
chão. Se o veículo for rebocado com as
rodas da frente em contacto com o chão,
os órgãos da transmissão e as peças
relacionadas podem ficar danificadas.

4288-2. No caso de uma emergência

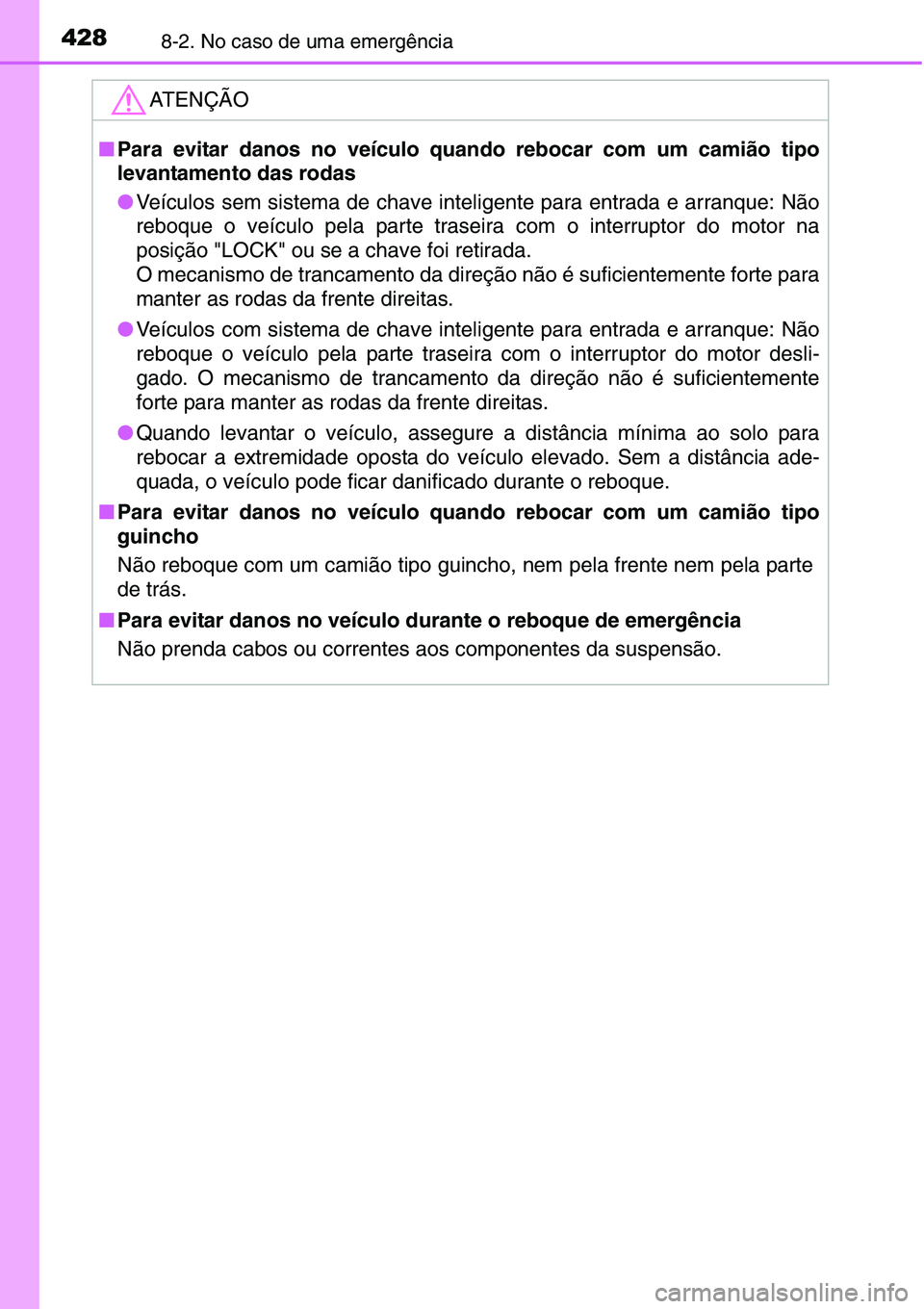

ATENÇÃO
■Para evitar danos no veículo quando rebocar com um camião tipo
levantamento das rodas
●Veículos sem sistema de chave inteligente para entrada e arranque: Não
reboque o veículo pela parte traseira com o interruptor do motor na
posição "LOCK" ou se a chave foi retirada.
O mecanismo de trancamento da direção não é suficientemente forte para
manter as rodas da frente direitas.
●Veículos com sistema de chave inteligente para entrada e arranque: Não
reboque o veículo pela parte traseira com o interruptor do motor desli-
gado. O mecanismo de trancamento da direção não é suficientemente
forte para manter as rodas da frente direitas.
●Quando levantar o veículo, assegure a distância mínima ao solo para
rebocar a extremidade oposta do veículo elevado. Sem a distância ade-
quada, o veículo pode ficar danificado durante o reboque.
■Para evitar danos no veículo quando rebocar com um camião tipo
guincho
Não reboque com um camião tipo guincho, nem pela frente nem pela parte
de trás.
■Para evitar danos no veículo durante o reboque de emergência
Não prenda cabos ou correntes aos componentes da suspensão.

4298-2. No caso de uma emergência
8
Quando surge uma avaria

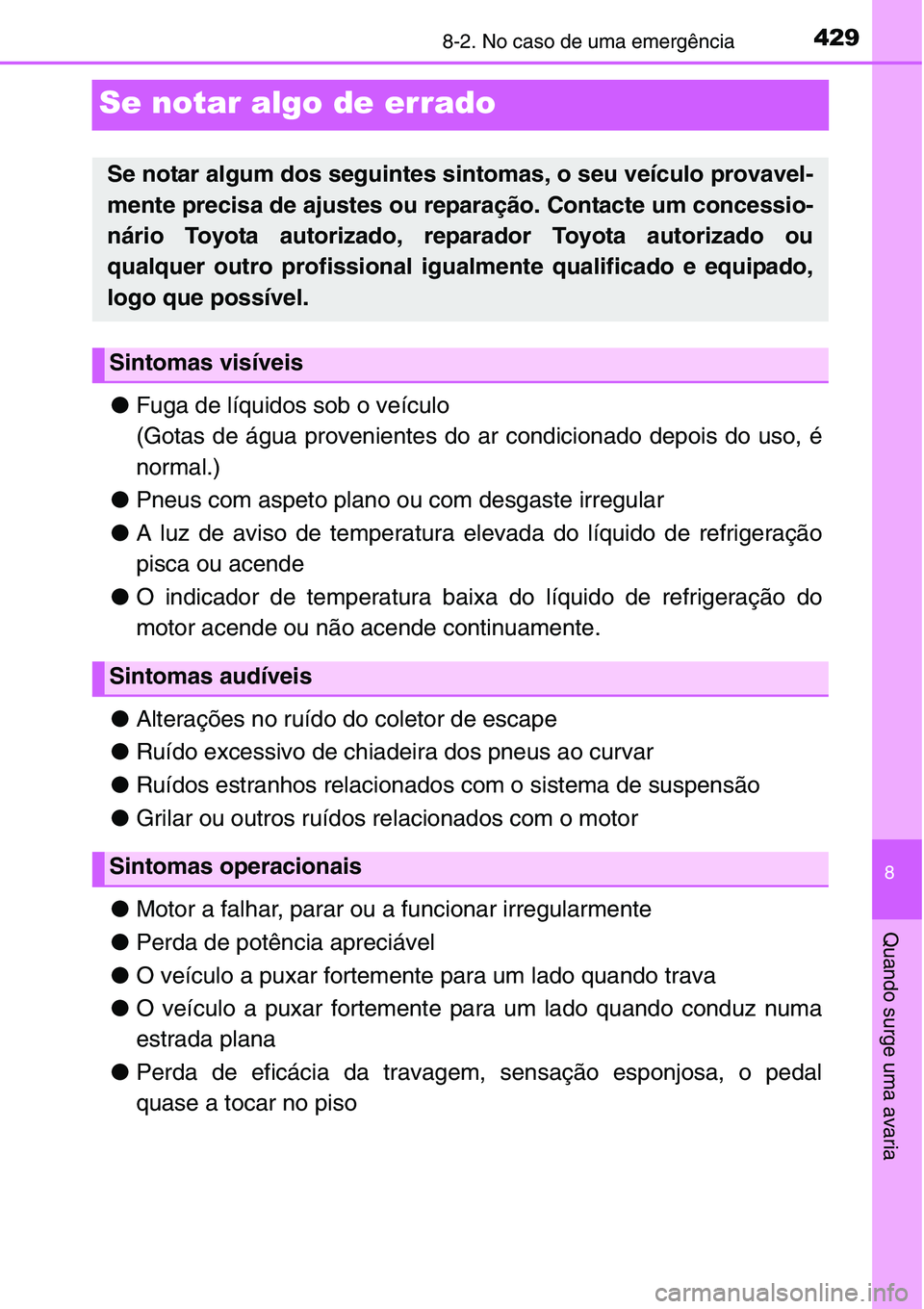

Se notar algo de errado
●Fuga de líquidos sob o veículo
(Gotas de água provenientes do ar condicionado depois do uso, é
normal.)
●Pneus com aspeto plano ou com desgaste irregular
●A luz de aviso de temperatura elevada do líquido de refrigeração
pisca ou acende
●O indicador de temperatura baixa do líquido de refrigeração do
motor acende ou não acende continuamente.
●Alterações no ruído do coletor de escape
●Ruído excessivo de chiadeira dos pneus ao curvar
●Ruídos estranhos relacionados com o sistema de suspensão
●Grilar ou outros ruídos relacionados com o motor
●Motor a falhar, parar ou a funcionar irregularmente
●Perda de potência apreciável
●O veículo a puxar fortemente para um lado quando trava
●O veículo a puxar fortemente para um lado quando conduz numa
estrada plana
●Perda de eficácia da travagem, sensação esponjosa, o pedal
quase a tocar no piso
Se notar algum dos seguintes sintomas, o seu veículo provavel-
mente precisa de ajustes ou reparação. Contacte um concessio-
nário Toyota autorizado, reparador Toyota autorizado ou
qualquer outro profissional igualmente qualificado e equipado,
logo que possível.
Sintomas visíveis
Sintomas audíveis
Sintomas operacionais
