4518-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
Om bilens batteri laddats ur
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbatteri
kan du starta din bil med startkablar enligt följande anvisningar.Öppna motorhuven. ( Sid. 334)
Anslut startkablarna enligt följande metod:
1KR-FE-motor
Följande metoder kan användas för att starta motorn om bilens
batteri är urladdat.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
1
2
OM52G66SE.book Page 451 Wednesday, July 6, 2016 3:49 PM

4528-2. Åtgärder i en akut situation
OM52G66SE
Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den andra
bilen.
Koppla andra änden av minuskabeln till en solid, fast, omålad
metalldel på avstånd från batteriet och eventuella rörliga delar,
se bilden.
1NR-FE-motor
Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en solid, fast, omålad
metalldel på avstånd från batteriet och eventuella rörliga delar,
se bilden.
1
2
3
4
1
2
3
4
OM52G66SE.book Page 452 Wedne sday, July 6, 2016 3:49 PM

4538-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE

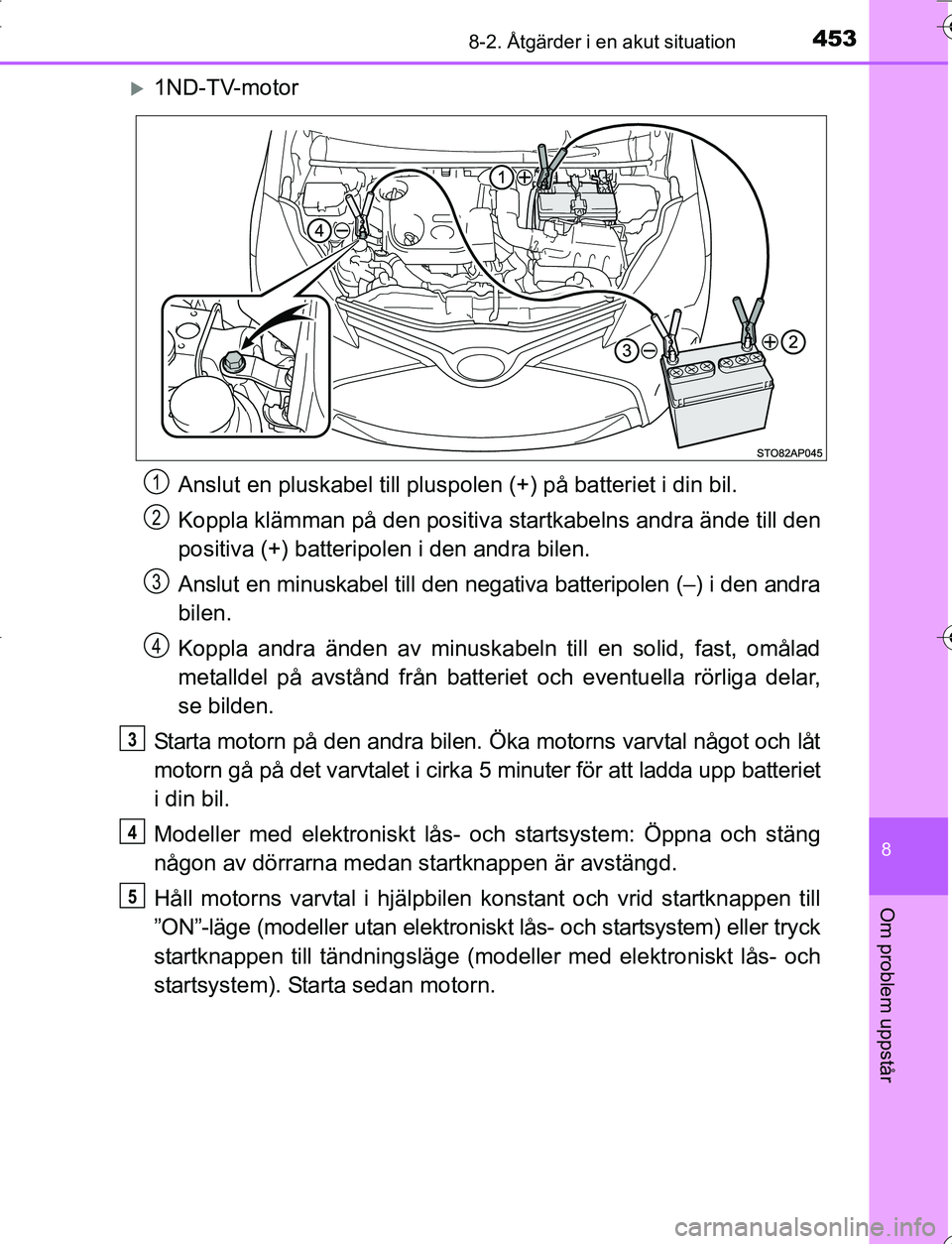

1ND-TV-motorAnslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den andra
bilen.
Koppla andra änden av minuskabeln till en solid, fast, omålad
metalldel på avstånd från batteriet och eventuella rörliga delar,
se bilden.
Starta motorn på den andra bilen. Öka motorns varvtal något och låt
motorn gå på det varvtalet i cirka 5 minuter för att ladda upp batteriet
i din bil.
Modeller med elektroniskt lås- och startsystem: Öppna och stäng
någon av dörrarna medan startknappen är avstängd.
Håll motorns varvtal i hjälpbilen k onstant och vrid startknappen till
”ON”-läge (modeller utan elektroniskt lås- och startsystem) eller tryck
startknappen till tändnings läge (modeller med elektroniskt lås- och
startsystem). Starta sedan motorn.
1
2
3
4
3
4
5
OM52G66SE.book Page 453 Wedne sday, July 6, 2016 3:49 PM

4548-2. Åtgärder i en akut situation
OM52G66SE

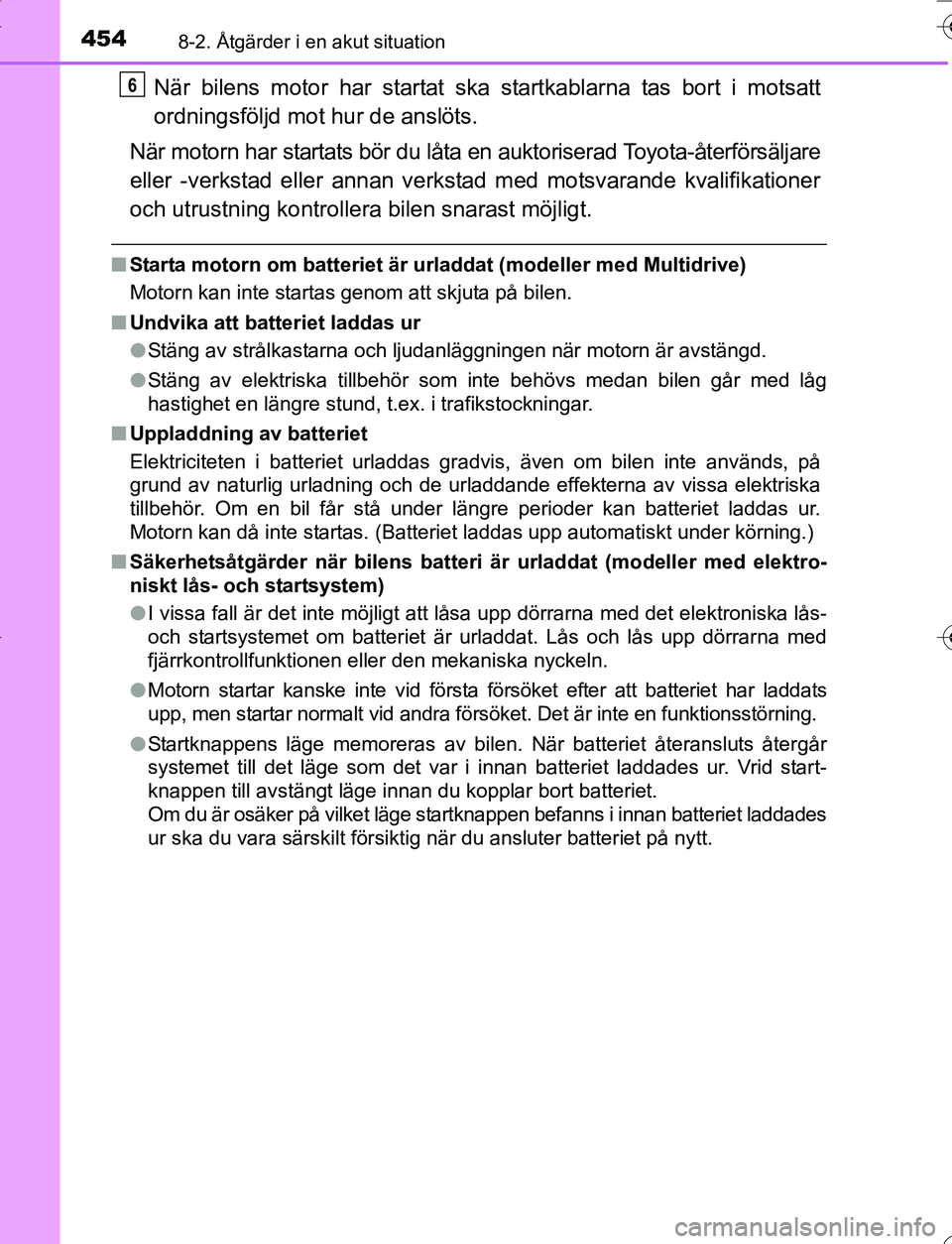

När bilens motor har startat ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
När motorn har startats bör du låta en auktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen snarast möjligt.
n Starta motorn om batteriet är urladdat (modeller med Multidrive)
Motorn kan inte startas genom att skjuta på bilen.
n Undvika att batteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när motorn är avstängd.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg
hastighet en längre stund, t.ex. i trafikstockningar.
n Uppladdning av batteriet
Elektriciteten i batteriet urladdas gradvis, även om bilen inte används, på
grund av naturlig urladning och de urladdande effekterna av vissa elektriska
tillbehör. Om en bil får stå under längre perioder kan batteriet laddas ur.
Motorn kan då inte startas. (Batteriet laddas upp automatiskt under körning.)
n Säkerhetsåtgärder när bilens batteri är urladdat (modeller med elektro-
niskt lås- och startsystem)
l I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om batteriet är urladdat. Lås och lås upp dörrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Motorn startar kanske inte vid första försöket efter att batteriet har laddats
upp, men startar normalt vid andra försöket. Det är inte en funktionsstörning.
l Startknappens läge memoreras av bilen. När batteriet återansluts återgår
systemet till det läge som det var i innan batteriet laddades ur. Vrid start-
knappen till avstängt läge innan du kopplar bort batteriet.
Om du är osäker på vilket läge startknappen befanns i innan batteriet laddades
ur ska du vara särskilt försiktig när du ansluter batteriet på\
nytt.
6
OM52G66SE.book Page 454 Wedne sday, July 6, 2016 3:49 PM

4558-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
VA R N I N G
nUndvik batteribrand eller explosioner
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från batteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från batteriet.
n Batteri, säkerhetsåtgärder
Batteriet innehåller giftig och korrosiv elektrolyt medan tillhörande delar
innehåller bly och blyföreningar. Observ era följande försiktighetsåtgärder vid
hantering av batteriet:
l När du arbetar med batteriet ska du alltid bära skyddsglasögon och vara
försiktig så att ingen batterivätska (syra) kommer i kontakt med hud, kläder
eller bilens kaross.
l Luta dig inte över batteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av batteriet.
n Undvik att systemet skadas
Försök inte bogsera eller skjuta igång bilen på grund av att 3-vägskatalysatorn
(bensinmotor) eller katalysatorn (dieselmotor) kan överhettas och utgöra en
brandfara.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläktar
eller motorns drivrem.
OM52G66SE.book Page 455 Wedne sday, July 6, 2016 3:49 PM

4568-2. Åtgärder i en akut situation
OM52G66SE
Om motorn blir överhettad
lVarningslampan för hög kylvätsketemperatur ( Sid. 405) tänds
eller blinkar, eller bilen känns kraf tlös. (Exempelvis ökar inte bilens
hastighet.)
l Ånga strömmar ut från under motorhuven.
Stanna bilen på en säker plats, stäng av luftkonditioneringen, stäng
därefter av motorn.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När motorn har svalnat tillräckligt kan slangarna och kylaren under-
sökas med avseende på läckage.
Om en stor mängd kylarvätska läcker ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Följande kan indikera att bilen överhettas:
Åtgärder
1
2
3
BensinmotorDieselmotor
Kylare
Kylfläkt Kylare
Kylfläkt
1
2
1
2
OM52G66SE.book Page 456 Wedne
sday, July 6, 2016 3:49 PM

4578-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
Vätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-strecken
på behållaren.
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten användas om kylarvätska inte finns
tillgänglig.
4
BensinmotorDieselmotor
Behållare
”FULL”
”LOW” Behållare
”FULL”
”LOW”
1
2
3
1
2
3
5
BensinmotorDieselmotor
OM52G66SE.book Page 457 Wedne
sday, July 6, 2016 3:49 PM

4588-2. Åtgärder i en akut situation
OM52G66SE
Starta motorn och sätt på luftkonditioneringen för att kontrollera att
kylfläkten fungerar, kontrollera om kylarvätska läcker ut från kylare
eller slangar.
Fläkten går igång om luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläkten är igång genom att lyssna efter fläktljudet och
luftflödet. Starta och stäng av luftkonditioneringen upprepade gånger om
det är svårt att kontrollera detta.
(Fläkten fungerar eventuellt inte i temperaturer under 0 grader.)
Om fläkten inte är igång:
Stäng av motorn omedelbart och k ontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
Om fläkten är igång:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
6
7
OM52G66SE.book Page 458 Wedne sday, July 6, 2016 3:49 PM

4598-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52G66SE
VA R N I N G
nUndvik en olycka eller skador vid kontroll av motorrummet
Observera följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan annars uppstå.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Håll händer och klädsel (t.ex. slips eller halsduk) borta från fläkten och
fläktremmarna medan motorn är igång.
l Lossa inte kylarlocket eller locket till kylarvätskebehållaren när motorn och
kylaren är varma.
OBSERVERA
nFylla på kylarvätska
Fyll på kylarvätska långsamt när motorn har svalnat tillräckligt. Om du fyller
på kylarvätska alltför snabbt i en motor som är het kan motorn skadas.
n Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar.
l Undvik att förorena kylvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM52G66SE.book Page 459 Wedne sday, July 6, 2016 3:49 PM

4608-2. Åtgärder i en akut situation
OM52G66SE

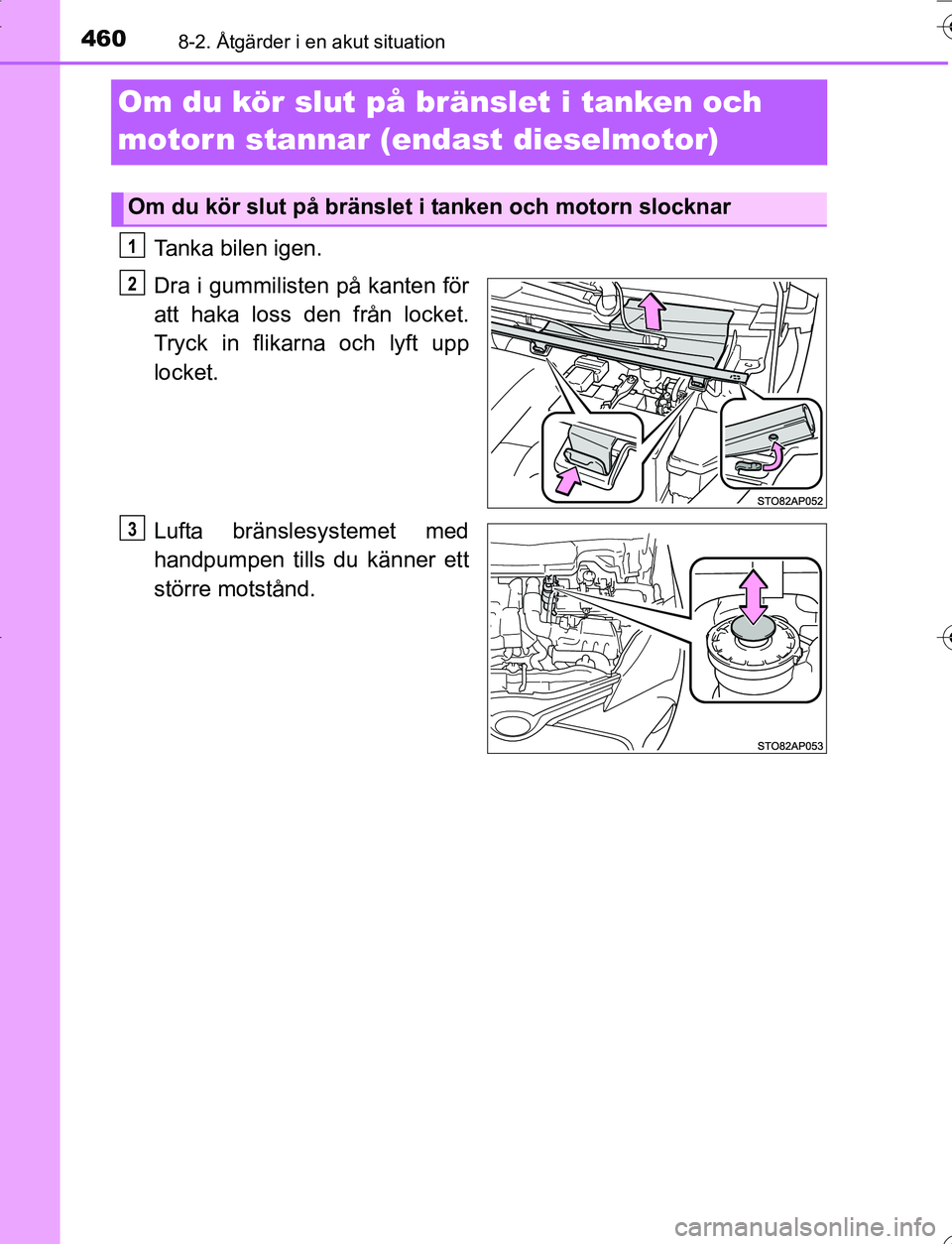

Om du kör slut på bränslet i tanken och
motorn stannar (endast dieselmotor)
Tanka bilen igen.
Dra i gummilisten på kanten för
att haka loss den från locket.
Tryck in flikarna och lyft upp
locket.
Lufta bränslesystemet med
handpumpen tills du känner ett
större motstånd.
Om du kör slut på bränslet i tanken och motorn slocknar
1
2
3
