TOYOTA YARIS HATCHBACK 2017 Bruksanvisningar (in Swedish)

4918-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE
*: Använda domkraften, domkrafthandtaget och hjulmutternyckeln. (I före-kommande fall) ( →Sid. 509) Domkraft, domkraftshandtag och hjulmutter-
nyckel kan köpas hos en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.

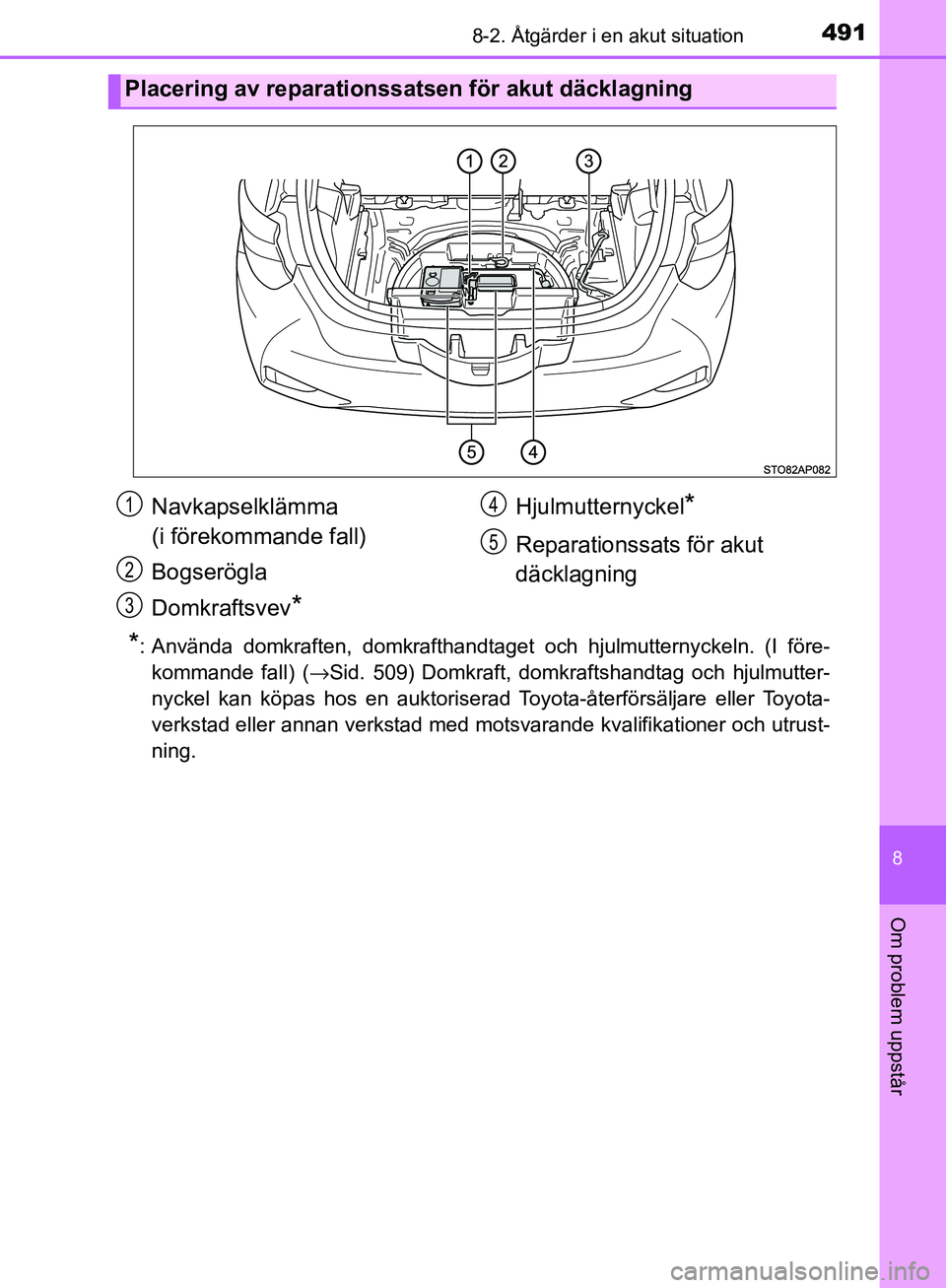

Placering av reparationssatsen för akut däcklagning
Navkapselklämma
(i förekommande fall)
Bogserögla
Domkraftsvev
*
Hjulmutternyckel*
Reparationssats för akut
däcklagning
1
2
3
4
5
OM52J66SE.book Page 491 Wednesday, October 25, 2017 3:56 PM

4928-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE
Reparationssatsen för akut däcklagning innehåller
Munstycke
Slang
Strömbrytare till kompressorn
LufttrycksmätareKnapp för frikoppling av spärr
Stickkontakt
Dekaler1
2
3
4
5
6
7
OM52J66SE.book Page 492 Wednesday, October 25, 2017 3:56 PM

4938-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE

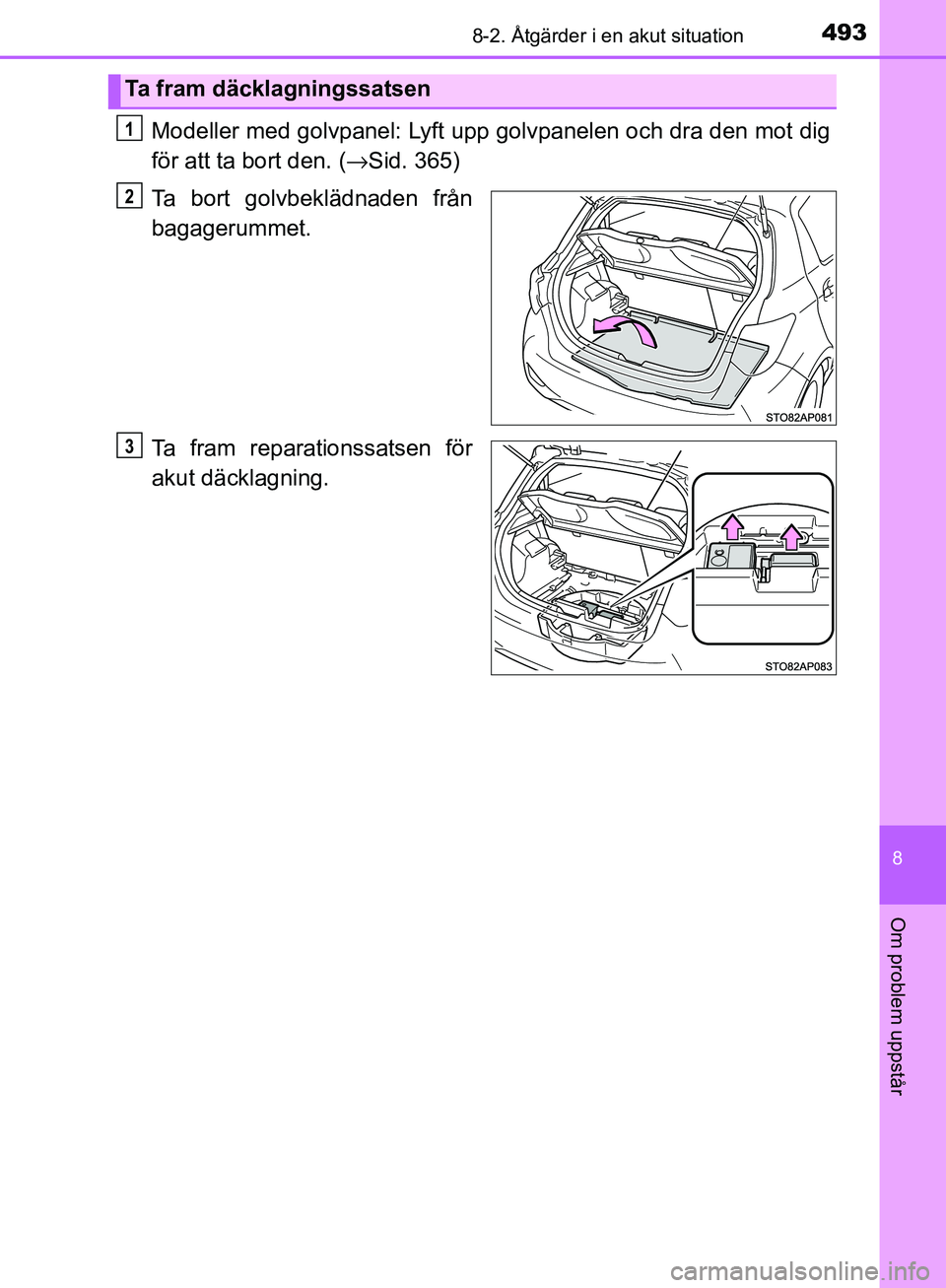

Modeller med golvpanel: Lyft upp golvpanelen och dra den mot dig
för att ta bort den. (→Sid. 365)
Ta bort golvbeklädnaden från
bagagerummet.
Ta fram reparationssatsen för
akut däcklagning.
Ta fram däcklagningssatsen
1
2
3
OM52J66SE.book Page 493 Wednesday, October 25, 2017 3:56 PM

4948-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE
Ta fram reparationssatsen ur verktygslådan.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när flas-
kan tas ut ur sin originalförpackning
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen. Om
det inte går att sätta fast dekalen
ska du komma ihåg att informera
en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning när
du ber dem reparera och montera
tillbaka däcket som innehåller lag-
ningsvätskan.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Lagning av däck
1
2
3
OM52J66SE.book Page 494 Wednesday, October 25, 2017 3:56 PM

4958-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE

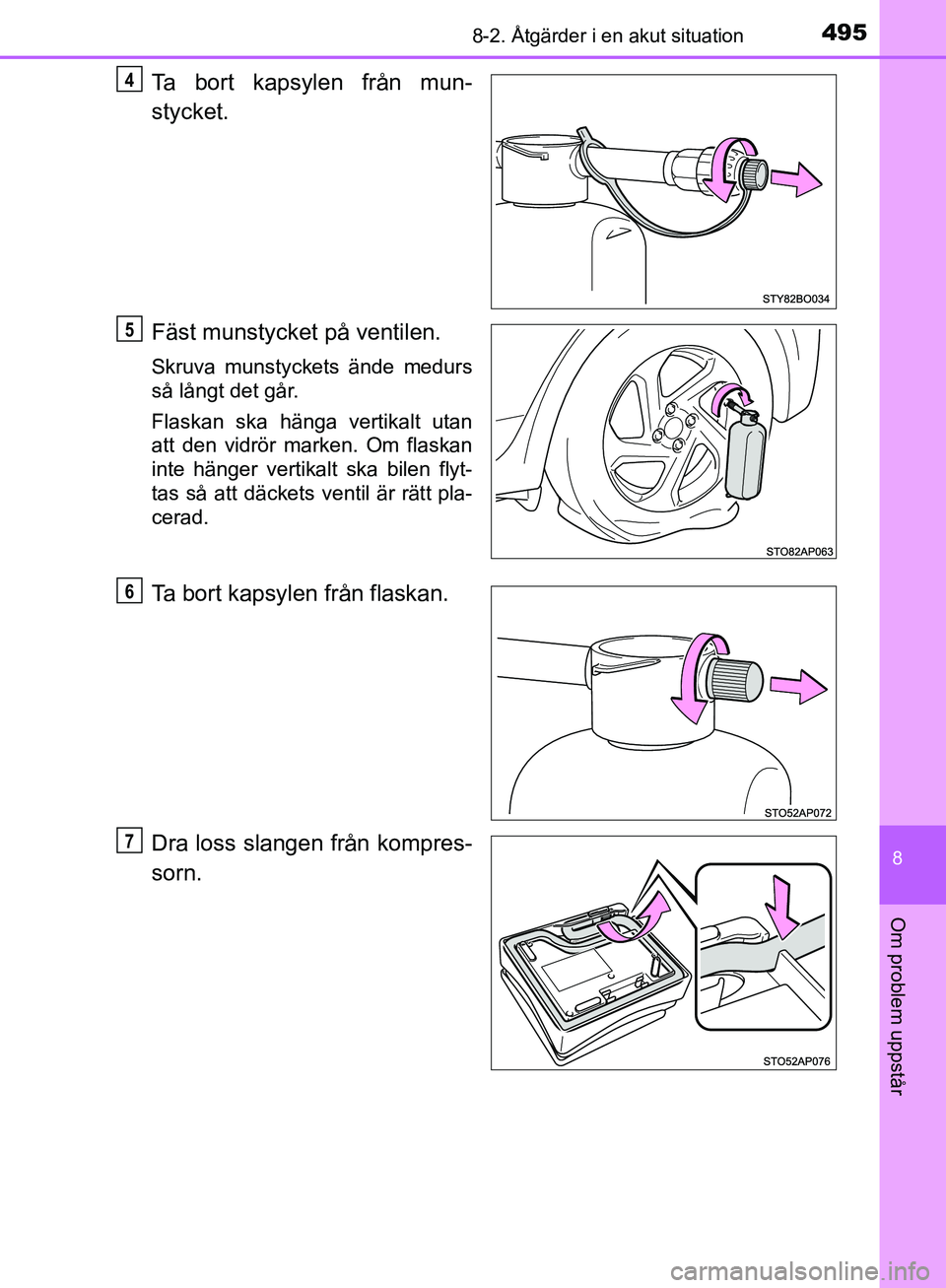

Ta bort kapsylen från mun-
stycket.
Fäst munstycket på ventilen.
Skruva munstyckets ände medurs
så långt det går.
Flaskan ska hänga vertikalt utan
att den vidrör marken. Om flaskan
inte hänger vertikalt ska bilen flyt-
tas så att däckets ventil är rätt pla-
cerad.
Ta bort kapsylen från flaskan.
Dra loss slangen från kompres-
sorn.
4
5
6
7
OM52J66SE.book Page 495 Wednesday, October 25, 2017 3:56 PM

4968-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE

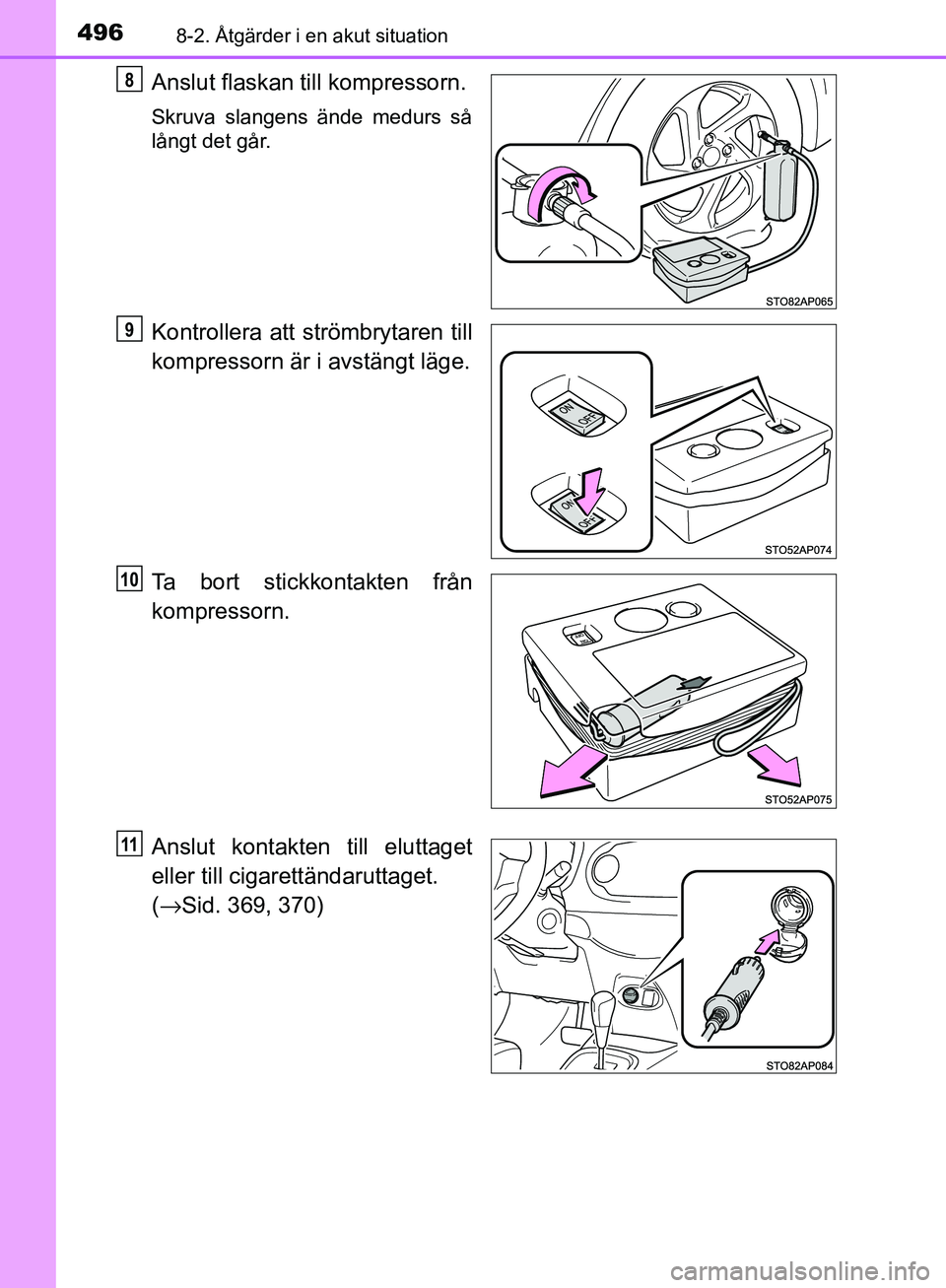

Anslut flaskan till kompressorn.
Skruva slangens ände medurs så
långt det går.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort stickkontakten från
kompressorn.
Anslut kontakten till eluttaget
eller till cigarettändaruttaget.
(→ Sid. 369, 370)
8
9
10
11
OM52J66SE.book Page 496 Wednesday, October 25, 2017 3:56 PM

4978-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE
Kontrollera angivna värden för
lufttryck i däcken.
Däckets lufttryck anges på dekalen
som finns i handskfacket.
(→Sid. 550)
Starta hybridsystemet.
Starta kompressorn för att
spruta in tätningsmedlet och fyll
på luft i däcket.
12
13
14
OM52J66SE.book Page 497 Wednesday, October 25, 2017 3:56 PM

4988-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE

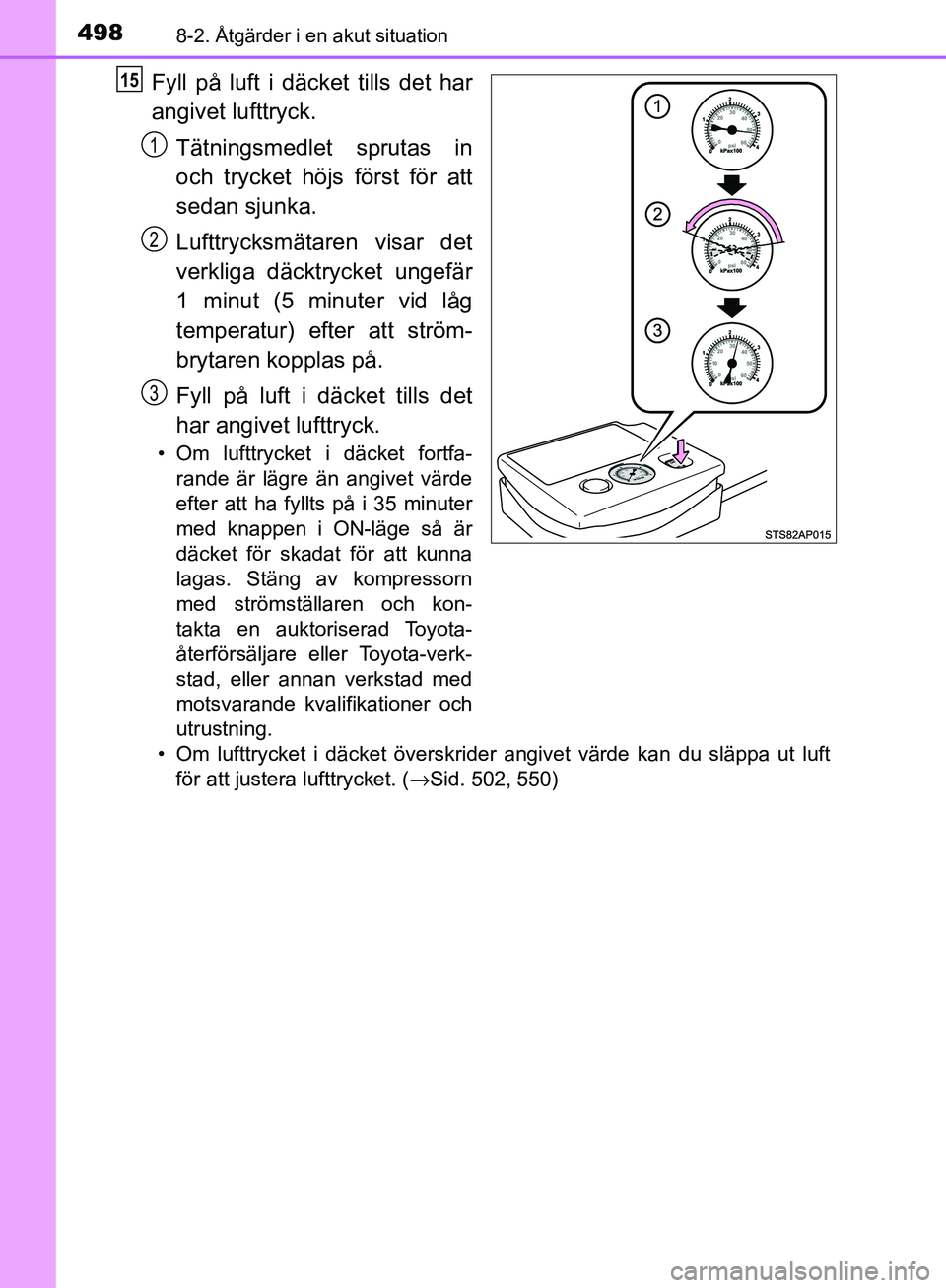

Fyll på luft i däcket tills det har
angivet lufttryck.
Tätningsmedlet sprutas in
och trycket höjs först för att
sedan sjunka.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (5 minuter vid låg
temperatur) efter att ström-
brytaren kopplas på.
Fyll på luft i däcket tills det
har angivet lufttryck.
• Om lufttrycket i däcket fortfa-rande är lägre än angivet värde
efter att ha fyllts på i 35 minuter
med knappen i ON-läge så är
däcket för skadat för att kunna
lagas. Stäng av kompressorn
med strömställaren och kon-
takta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
• Om lufttrycket i däcket överskrider angivet värde kan du släppa ut luft för att justera lufttrycket. (→Sid. 502, 550)
15
1
2
3
OM52J66SE.book Page 498 Wednesday, October 25, 2017 3:56 PM

4998-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE
Stäng av kompressorn.
Lossa munstycket från ventilen på däcket och dra därefter ut kon-
takten från eluttaget eller cigarettändaruttaget.
Tätningsmedel kan läcka ut när munstycket tas bort.
Tryck på knappen för att släppa
ut tryck från flaskan.
Fäst kapsylen på munstycket.
Sätt tillbaka ventilhat ten på ventilen till det tillfälligt lagade däcket.
16
17
OM52J66SE.book Page 499 Wednesday, October 25, 2017 3:56 PM

5008-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE
Lossa slangen från flaskan och
fäst kapsylen på flaskan.
Placera flaskan i den ursprungliga
förpackningen och stäng den med
blixtlåset.
Förvara flaskan och kompressorn tillfälligt i bagagerummet.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska du
stanna bilen på säker plats, på
hårt och plant underlag, och
ansluta kompressorn.
