5318-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE

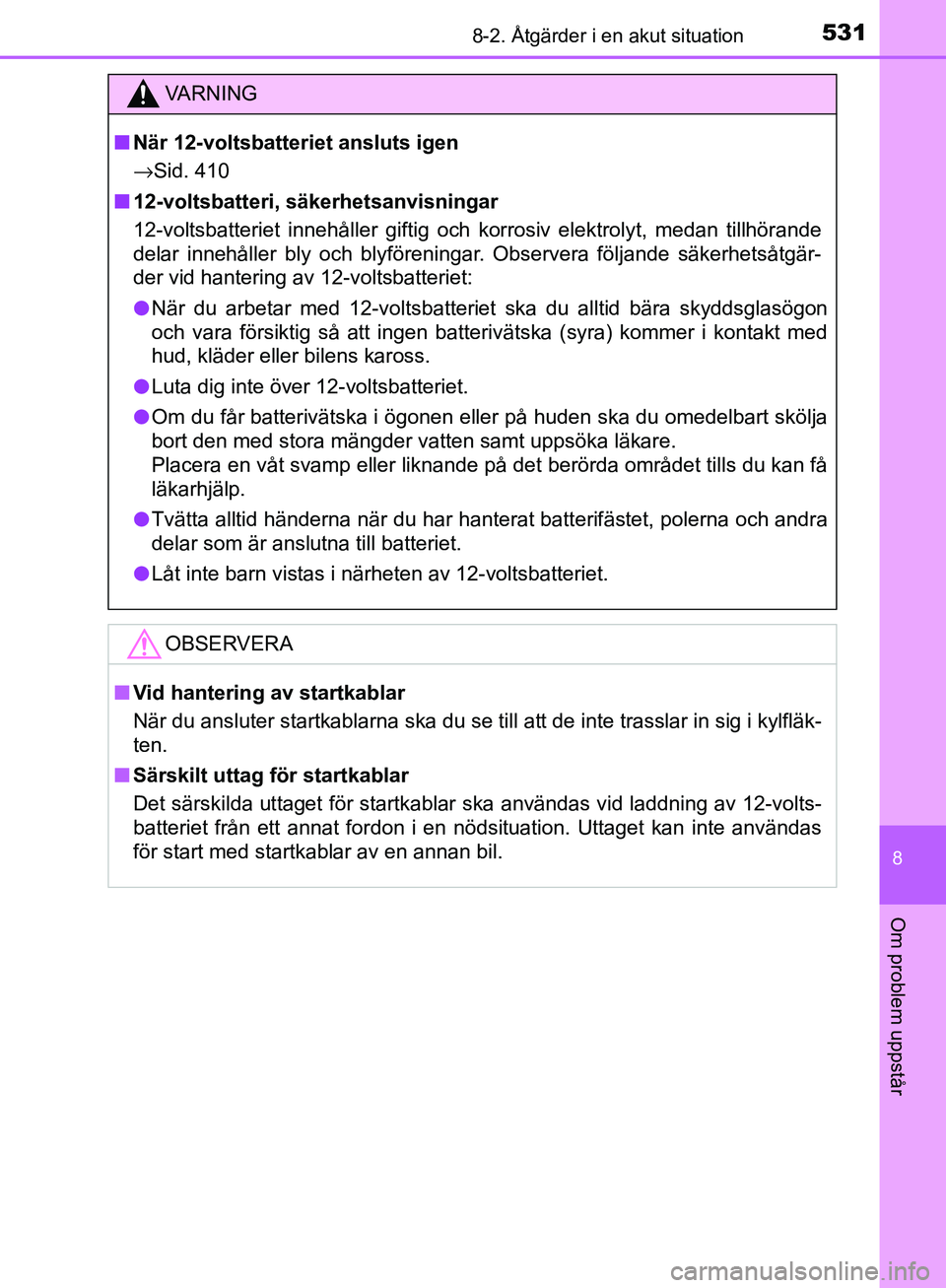

VA R N I N G
nNär 12-voltsbatteriet ansluts igen
→ Sid. 410
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan ti\
llhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
l När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i kontakt med
hud, kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
ten.
n Särskilt uttag för startkablar
Det särskilda uttaget för startkablar ska användas vid laddning av 12-volts-
batteriet från ett annat fordon i en nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
OM52J66SE.book Page 531 Wednesday, October 25, 2017 3:56 PM

5328-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE

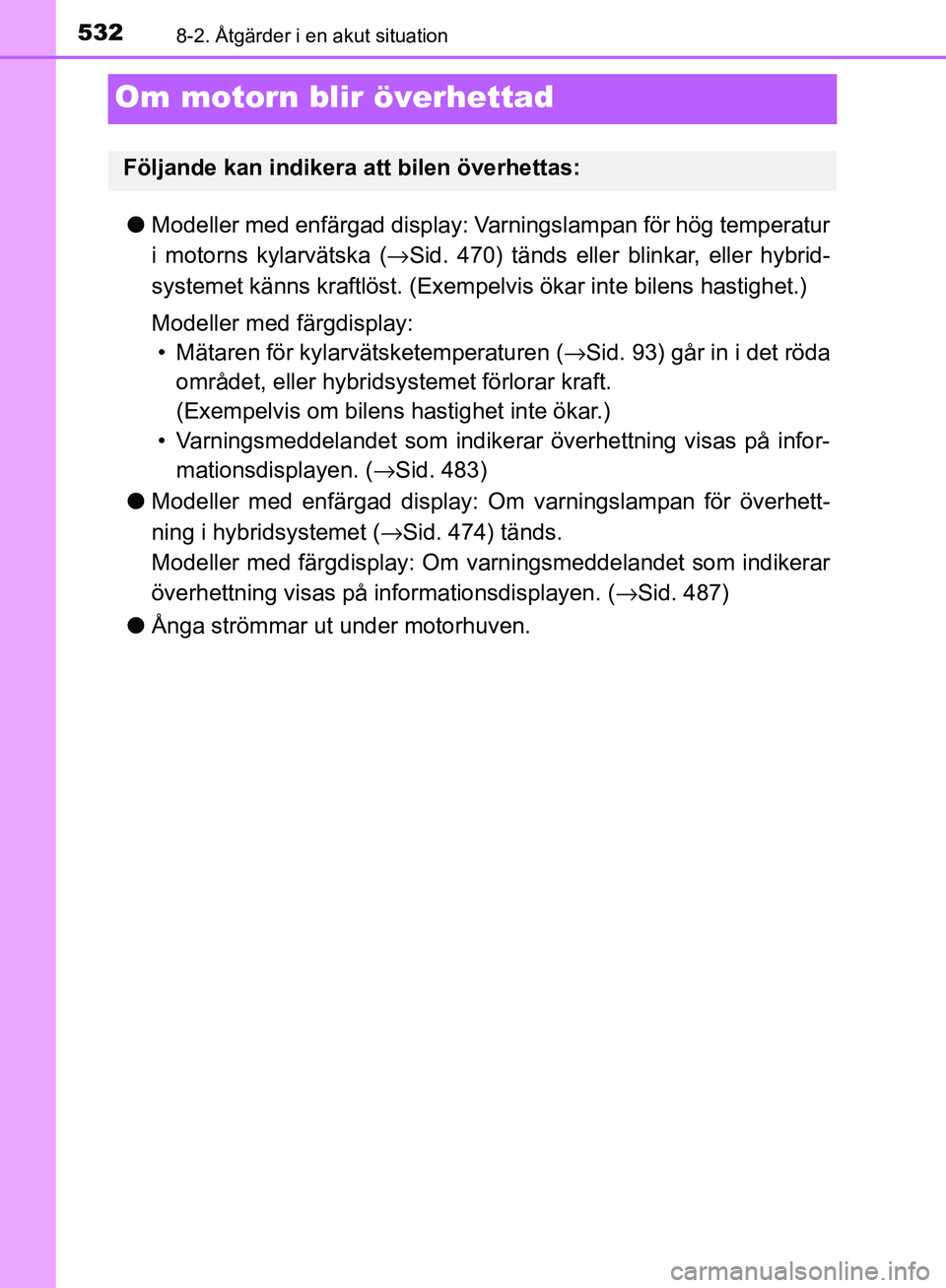

Om motorn blir överhettad
lModeller med enfärgad display: Varningslampan för hög temperatur
i motorns kylarvätska ( →Sid. 470) tänds eller blinkar, eller hybrid-
systemet känns kraftlöst. (Exempel vis ökar inte bilens hastighet.)
Modeller med färgdisplay: • Mätaren för kylarv ätsketemperaturen ( →Sid. 93) går in i det röda
området, eller hybridsystemet förlorar kraft.
(Exempelvis om bilens hastighet inte ökar.)
• Varningsmeddelandet som indikerar överhettning visas på infor- mationsdisplayen. ( →Sid. 483)
l Modeller med enfärgad display: Om varningslampan för överhett-
ning i hybridsystemet ( →Sid. 474) tänds.
Modeller med färgdisplay: Om varningsmeddelandet som indikerar
överhettning visas på informationsdisplayen. ( →Sid. 487)
l Ånga strömmar ut under motorhuven.
Följande kan indikera att bilen överhettas:
OM52J66SE.book Page 532 Wednesday, October 25, 2017 3:56 PM

5338-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SEn
Om varningslampan för hög kylvätsketemperatur tänds eller
blinkar
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat tillräckligt kan slangarna
och kylaren undersökas med
avseende på läckage.
Kylare
Kylfläkt
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Kylvätskenivån är korrekt när
den är mellan ”FULL”- och
”LOW”-strecken på behålla-
ren.Behållare
”FULL”
”LOW”
Kylarlock
Åtgärder
1
2
3
1
2
4
1
2
3
4
OM52J66SE.book Page 533 Wednesday, October 25, 2017 3:56 PM

5348-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE

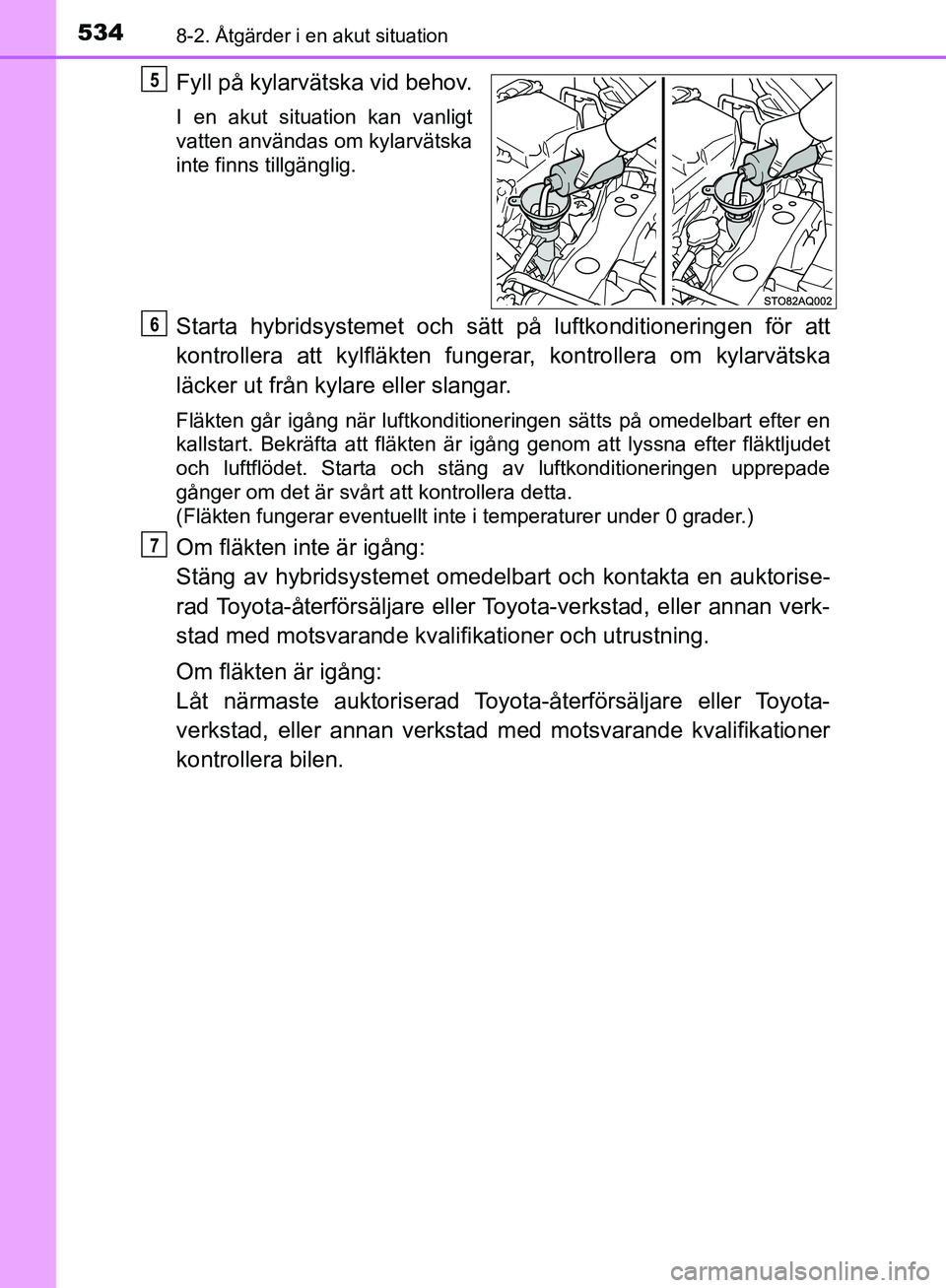

Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att
kontrollera att kylfläkten fungera r, kontrollera om kylarvätska
läcker ut från kylare eller slangar.
Fläkten går igång när luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläkten är igång genom att lyssna efter fläktljudet
och luftflödet. Starta och stäng av luftkonditioneringen upprepade
gånger om det är svårt att kontrollera detta.
(Fläkten fungerar eventuellt inte i temperaturer under 0 grader.)
Om fläkten inte är igång:
Stäng av hybridsystemet omedelba rt och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Om fläkten är igång:
Låt närmaste auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
5
6
7
OM52J66SE.book Page 534 Wednesday, October 25, 2017 3:56 PM

5358-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SEn
Om varningslampan för överhe
ttning i hybridsystemet tänds
Stanna bilen på säker plats.
Stäng av hybridsystemet och lyft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat kan slangarna och kyla-
ren undersökas med avseen-
de på läckage. Kylare
Kylfläkt
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Rätt vätskenivå ska ligga
mellan ”F” och ”L”-strecken
på behållaren.Behållare
”F”-strecket
”L”-streck
Fyll på kylarv ätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
1
2
3
1
2
4
1
2
3
5
OM52J66SE.book Page 535 Wednesday, October 25, 2017 3:56 PM

5368-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE

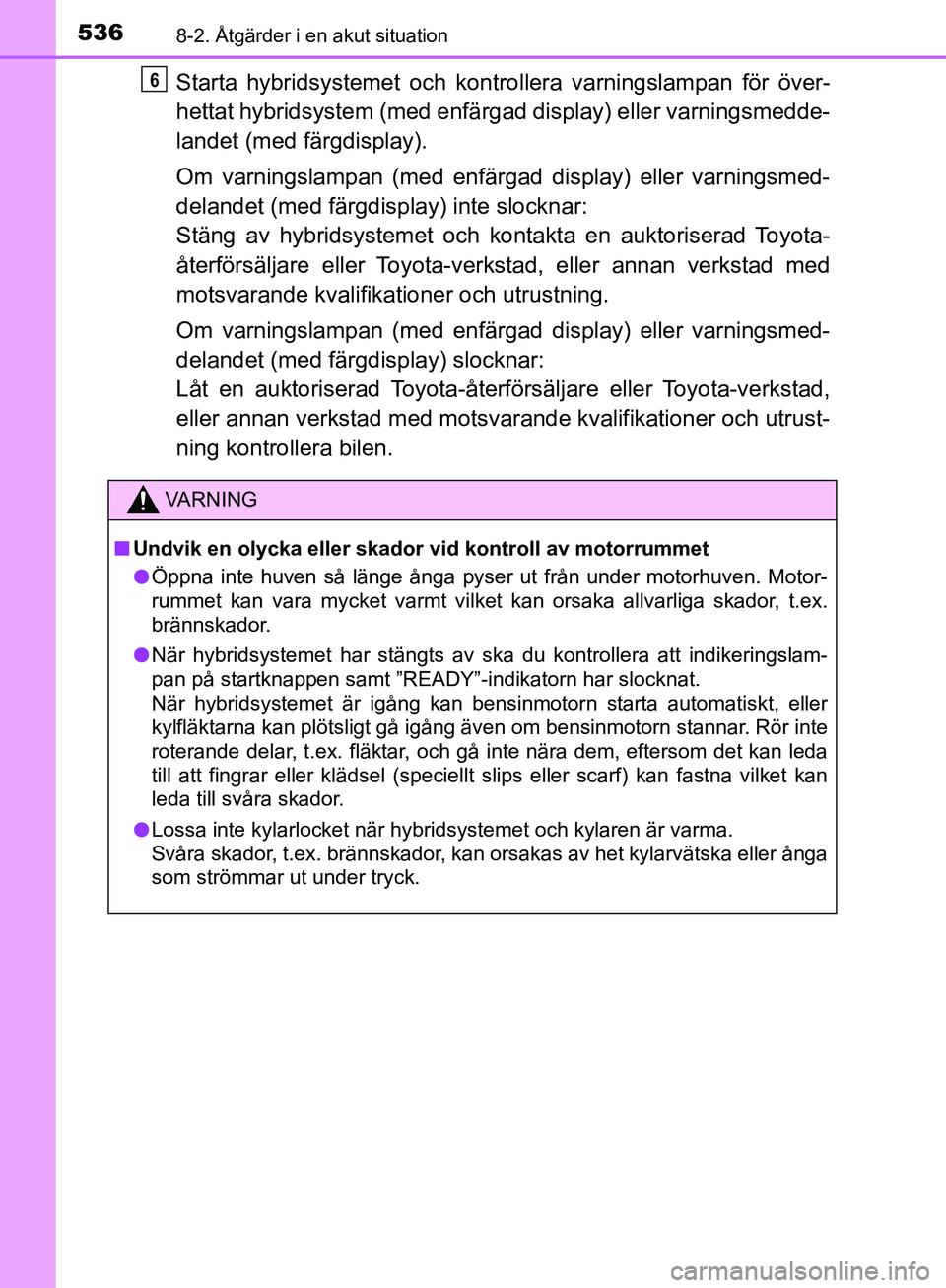

Starta hybridsystemet och kontrollera varningslampan för över-
hettat hybridsystem (med enfärgad display) eller varningsmedde-
landet (med färgdisplay).
Om varningslampan (med enfärgad display) eller varningsmed-
delandet (med färgdisplay) inte slocknar:
Stäng av hybridsystemet och kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-ver kstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Om varningslampan (med enfärgad display) eller varningsmed-
delandet (med färgdisplay) slocknar:
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
VA R N I N G
n Undvik en olycka eller skador vid kontroll av motorrummet
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket varmt vilket kan orsaka allvarliga skador, t.ex.
brännskador.
l När hybridsystemet har stängts av ska du kontrollera att indikeringslam-
pan på startknappen samt ”READY”-indikatorn har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläktarna kan plötsligt gå igång även om bensinmotorn \
stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
l Lossa inte kylarlocket när hybridsystemet och kylaren är varma.
Svåra skador, t.ex. brännskador, kan orsakas av het kylarvätska eller ånga
som strömmar ut under tryck.
6
OM52J66SE.book Page 536 Wednesday, October 25, 2017 3:56 PM

5378-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE

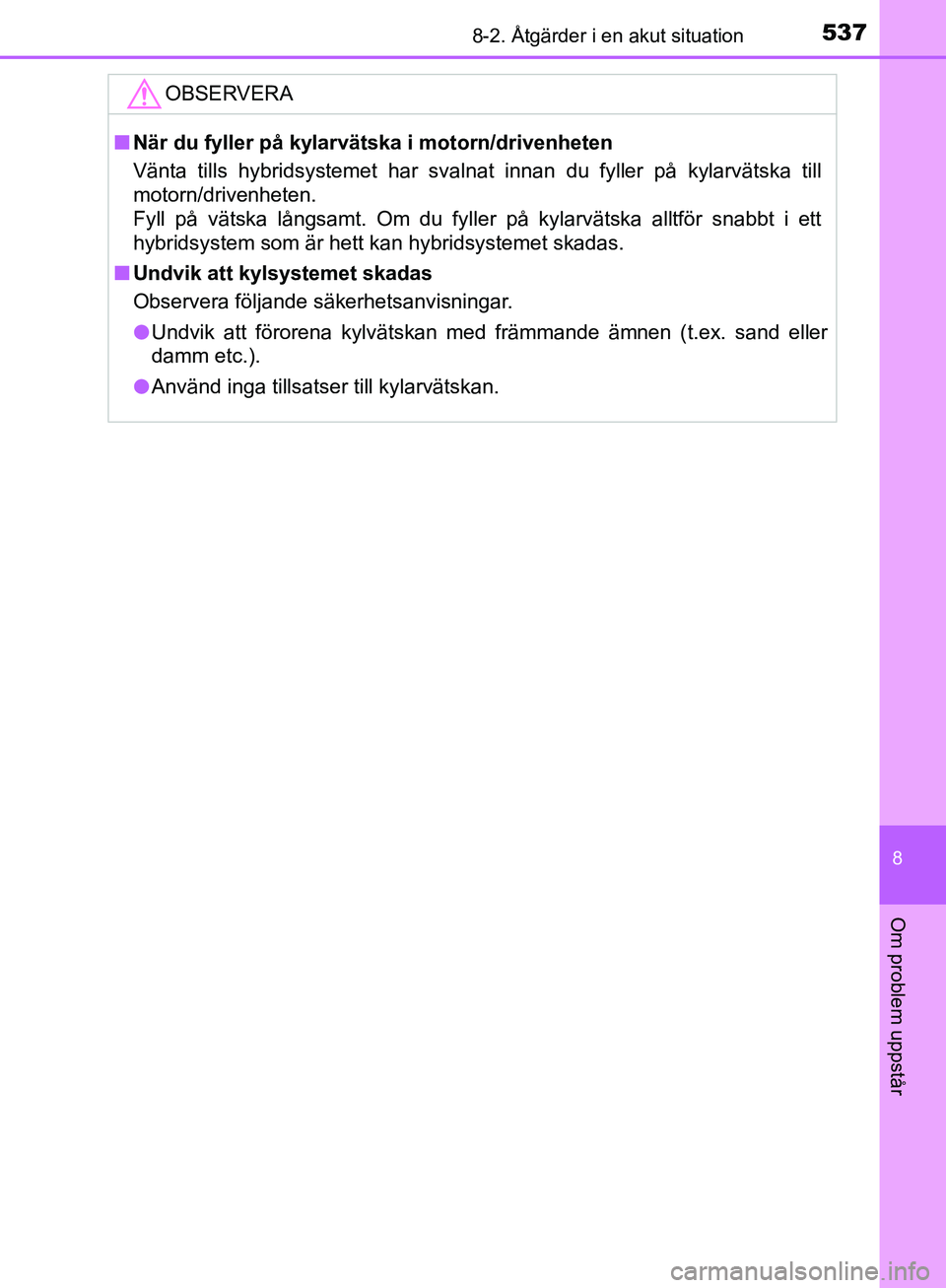

OBSERVERA
nNär du fyller på kylar vätska i motorn/drivenheten
Vänta tills hybridsystemet har svalnat innan du fyller på kylarvätska till
motorn/drivenheten.
Fyll på vätska långsamt. Om du fyller på kylarvätska alltför snabbt i ett
hybridsystem som är hett kan hybridsystemet skadas.
n Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar.
l Undvik att förorena kylvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM52J66SE.book Page 537 Wednesday, October 25, 2017 3:56 PM

5388-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE

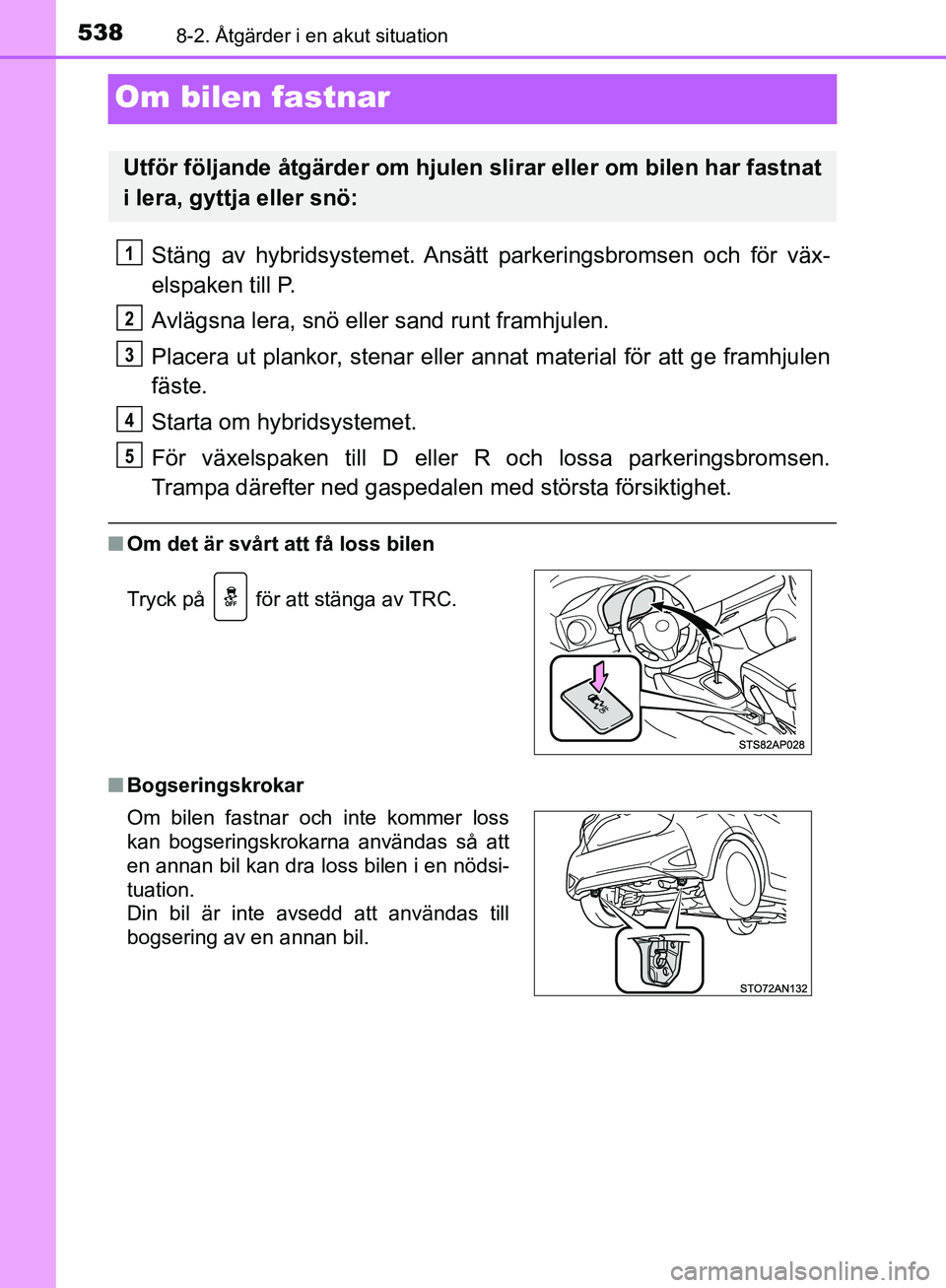

Om bilen fastnar
Stäng av hybridsystemet. Ansätt parkeringsbromsen och för väx-
elspaken till P.
Avlägsna lera, snö eller sand runt framhjulen.
Placera ut plankor, stenar eller an nat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
n Om det är svårt att få loss bilen
n Bogseringskrokar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
Om bilen fastnar och inte kommer loss
kan bogseringskrokarna användas så att
en annan bil kan dra loss bilen i en nödsi-
tuation.
Din bil är inte avsedd att användas till
bogsering av en annan bil.
1
2
3
4
5
OM52J66SE.book Page 538 Wednesday, October 25, 2017 3:56 PM

5398-2. Åtgärder i en akut situation
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE

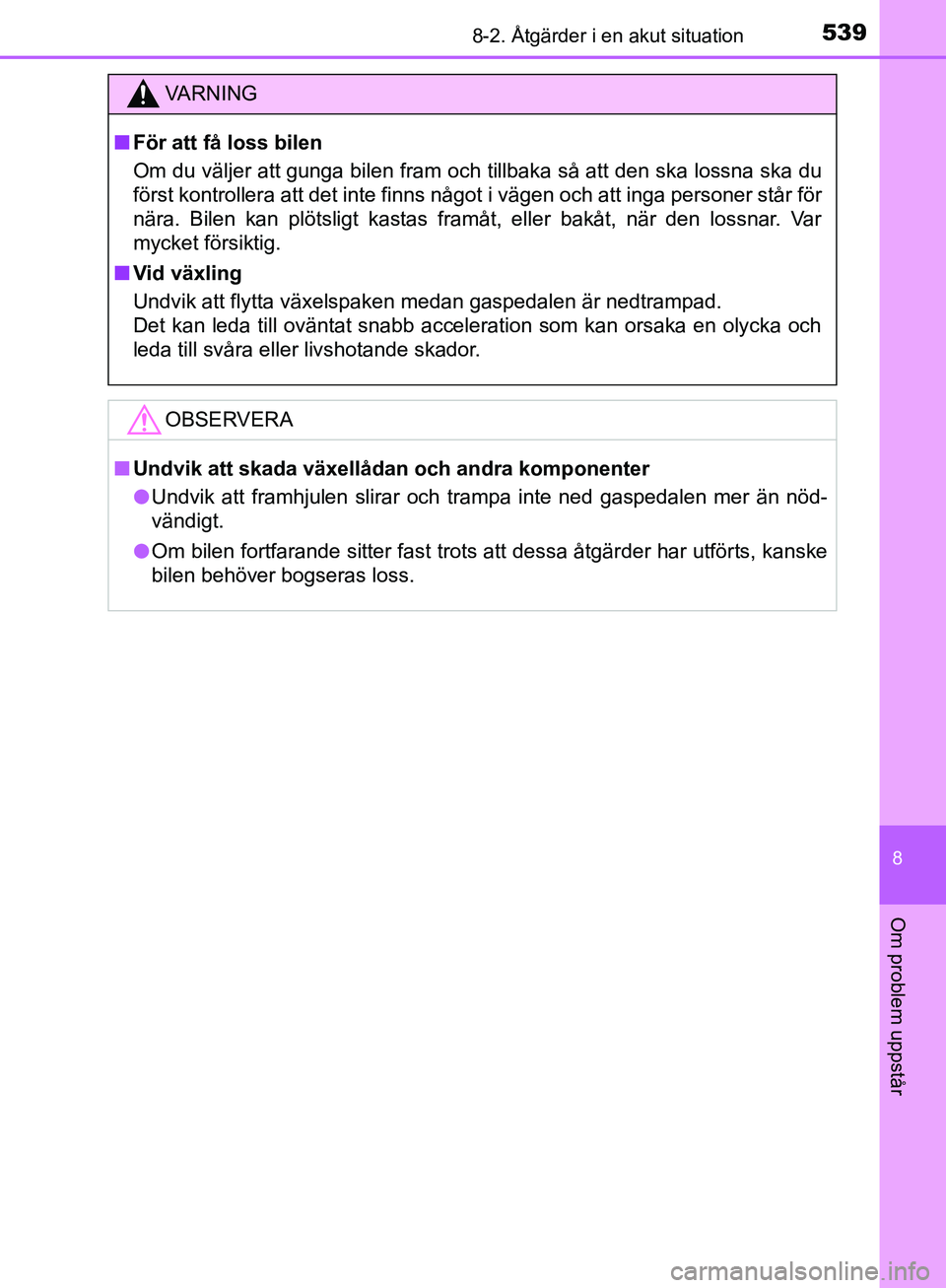

VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM52J66SE.book Page 539 Wednesday, October 25, 2017 3:56 PM

5408-2. Åtgärder i en akut situation
YARIS_HV_OM_Europe_OM52J66SE
OM52J66SE.book Page 540 Wednesday, October 25, 2017 3:56 PM
