TOYOTA YARIS HATCHBACK 2019 Betriebsanleitungen (in German)

3214-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M

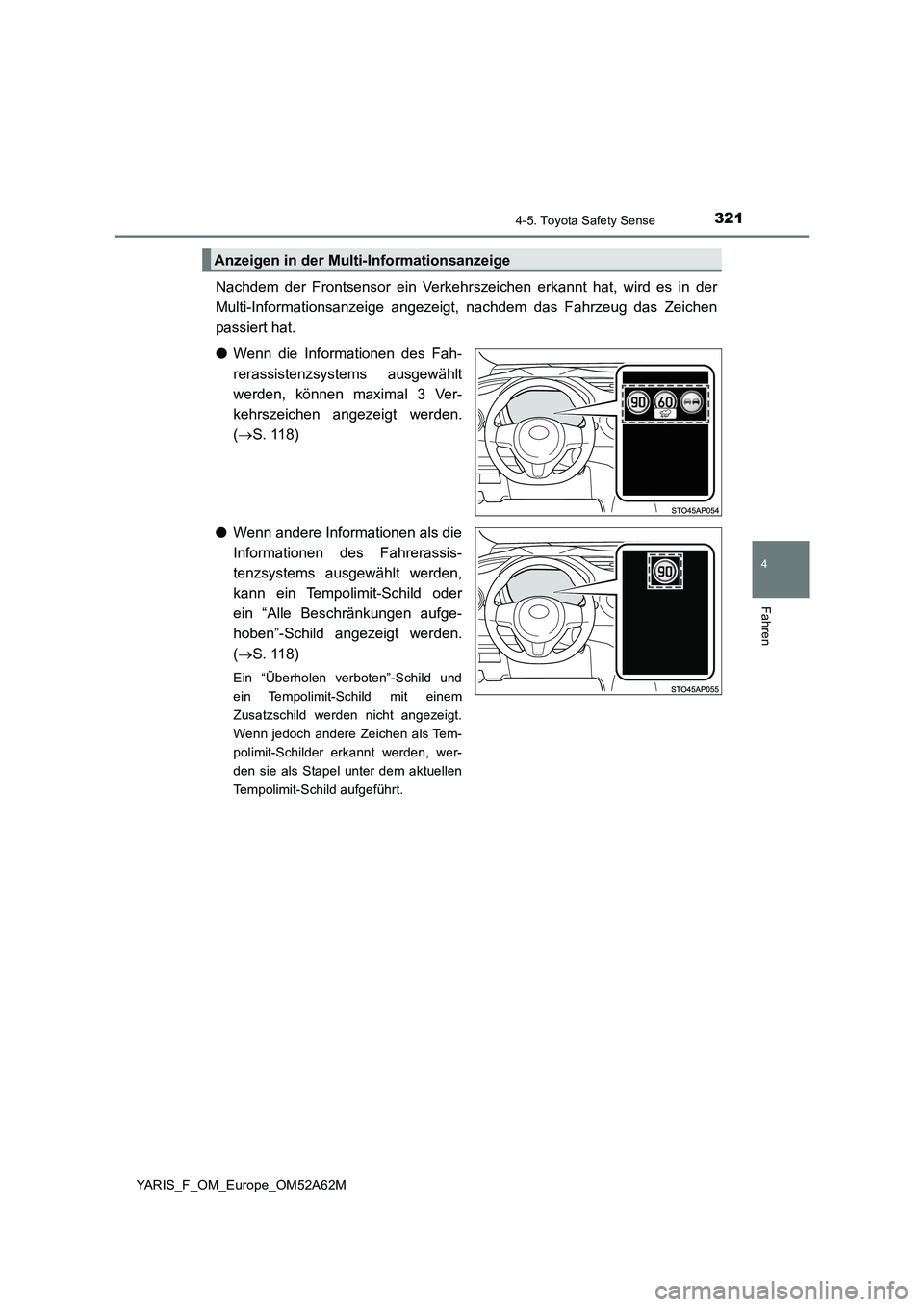

Nachdem der Frontsensor ein Verkehrszeichen erkannt hat, wird es in der
Multi-Informationsanzeige angezeigt, nachdem das Fahrzeug das Zeichen
passiert hat.
●Wenn die Informationen des Fah-
rerassistenzsystems ausgewählt
werden, können maximal 3 Ver-
kehrszeichen angezeigt werden.
(S. 118)
●Wenn andere Informationen als die
Informationen des Fahrerassis-
tenzsystems ausgewählt werden,
kann ein Tempolimit-Schild oder
ein “Alle Beschränkungen aufge-
hoben”-Schild angezeigt werden.
(S. 118)
Ein “Überholen verboten”-Schild und
ein Tempolimit-Schild mit einem
Zusatzschild werden nicht angezeigt.
Wenn jedoch andere Zeichen als Tem-
polimit-Schilder erkannt werden, wer-
den sie als Stapel unter dem aktuellen
Tempolimit-Schild aufgeführt.
Anzeigen in der Multi-Informationsanzeige

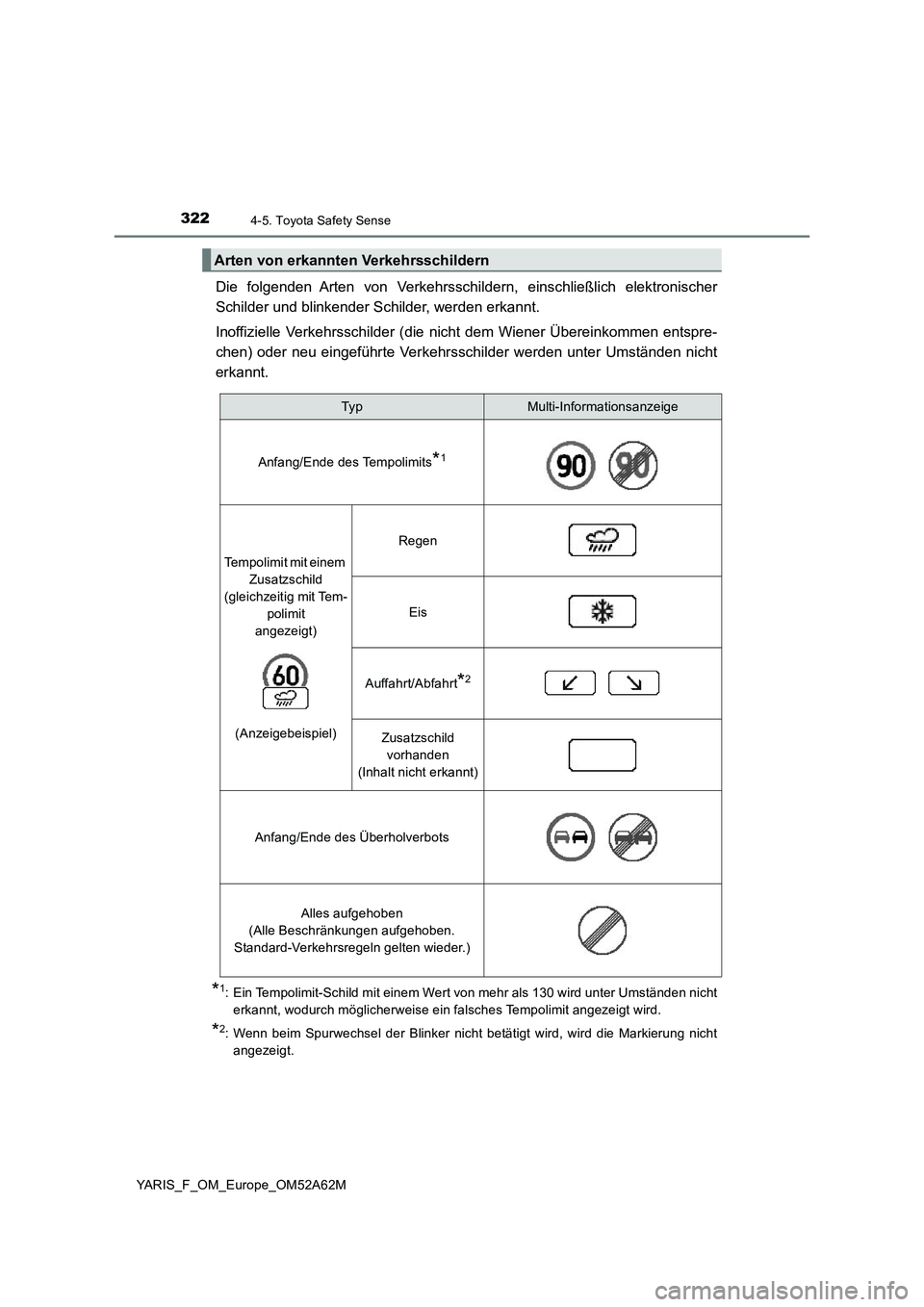

3224-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A62M
Die folgenden Arten von Verkehrsschildern, einschließlich elektronischer
Schilder und blinkender Schilder, werden erkannt.
Inoffizielle Verkehrsschilder (die nicht dem Wiener Übereinkommen entspre-
chen) oder neu eingeführte Verkehrsschilder werden unter Umständen nicht
erkannt.
*1: Ein Tempolimit-Schild mit einem Wert von mehr als 130 wird unter Umständen nicht
erkannt, wodurch möglicherweise ein falsches Tempolimit angezeigt wird.
*2: Wenn beim Spurwechsel der Blinker nicht betätigt wird, wird die Markierung nicht
angezeigt.
Arten von erkannten Verkehrsschildern
TypMulti-Informationsanzeige
Anfang/Ende des Tempolimits*1
Tempolimit mit einem
Zusatzschild
(gleichzeitig mit Tem-
polimit
angezeigt)
(Anzeigebeispiel)
Regen
Eis
Auffahrt/Abfahrt*2
Zusatzschild
vorhanden
(Inhalt nicht erkannt)
Anfang/Ende des Überholverbots
Alles aufgehoben
(Alle Beschränkungen aufgehoben.
Standard-Verkehrsregeln gelten wieder.)

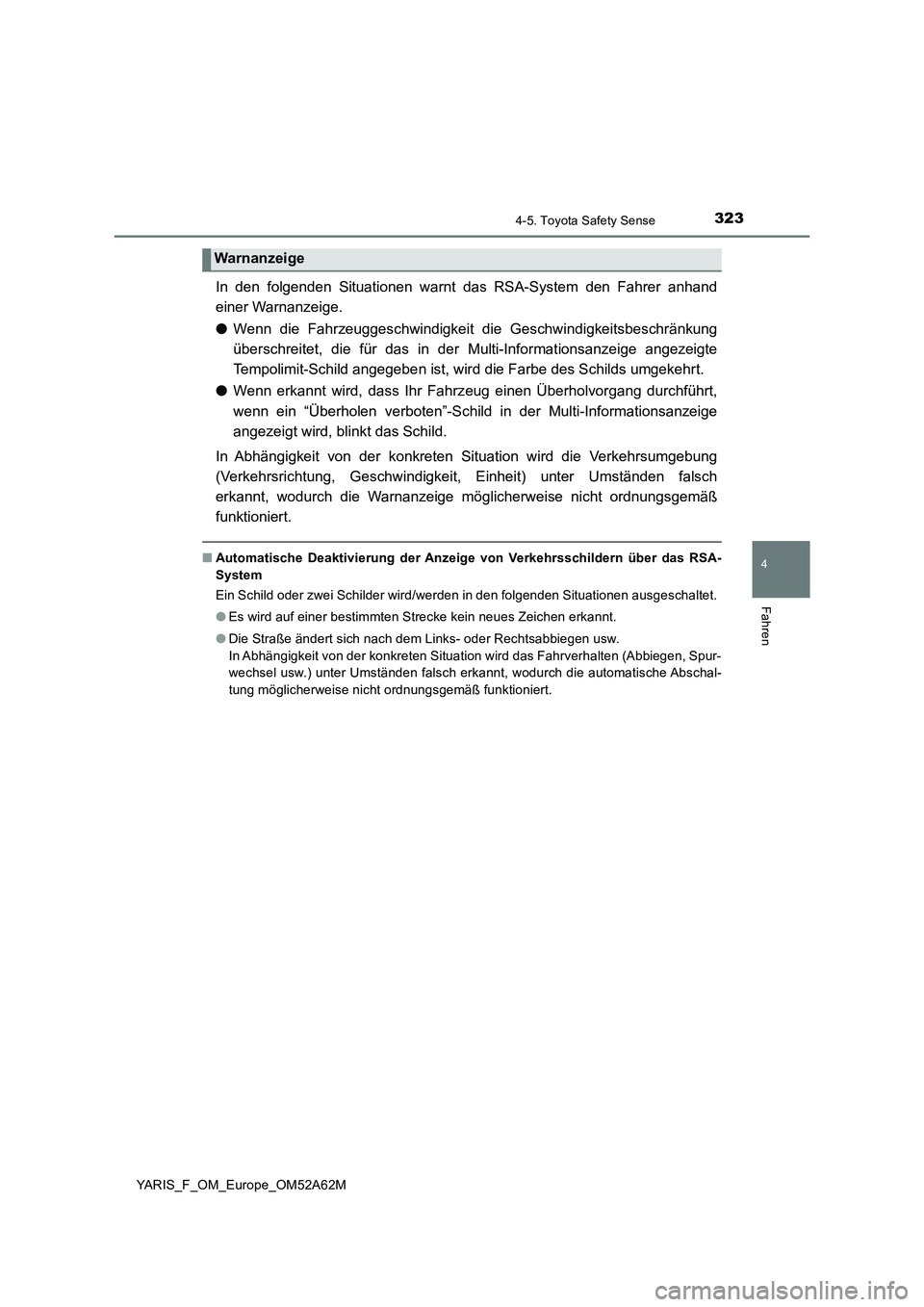

3234-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M
In den folgenden Situationen warnt das RSA-System den Fahrer anhand
einer Warnanzeige.
●Wenn die Fahrzeuggeschwindigkeit die Geschwindigkeitsbeschränkung
überschreitet, die für das in der Multi-Informationsanzeige angezeigte
Tempolimit-Schild angegeben ist, wird die Farbe des Schilds umgekehrt.
●Wenn erkannt wird, dass Ihr Fahrzeug einen Überholvorgang durchführt,
wenn ein “Überholen verboten”-Schild in der Multi-Informationsanzeige
angezeigt wird, blinkt das Schild.
In Abhängigkeit von der konkreten Situation wird die Verkehrsumgebung
(Verkehrsrichtung, Geschwindigkeit, Einheit) unter Umständen falsch
erkannt, wodurch die Warnanzeige möglicherweise nicht ordnungsgemäß
funktioniert.
■Automatische Deaktivierung der Anzeige von Verkehrsschildern über das RSA-
System
Ein Schild oder zwei Schilder wird/werden in den folgenden Situationen ausgeschaltet.
●Es wird auf einer bestimmten Strecke kein neues Zeichen erkannt.
●Die Straße ändert sich nach dem Links- oder Rechtsabbiegen usw.
In Abhängigkeit von der konkreten Situation wird das Fahrverhalten (Abbiegen, Spur-
wechsel usw.) unter Umständen falsch erkannt, wodurch die automatische Abschal-
tung möglicherweise nicht ordnungsgemäß funktioniert.
Warnanzeige

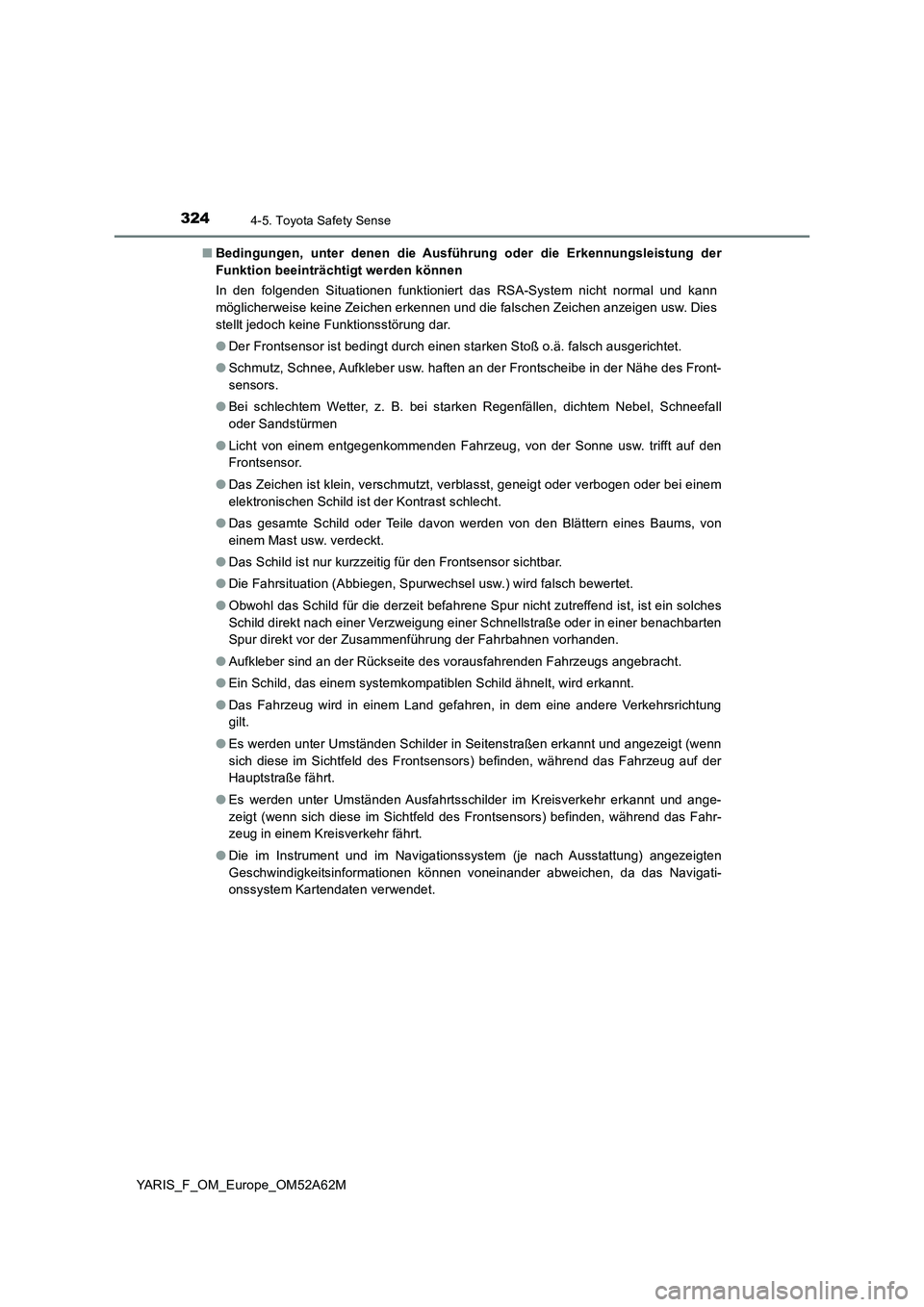

3244-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A62M■Bedingungen, unter denen die Ausführung oder die Erkennungsleistung der
Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das RSA-System nicht normal und kann
möglicherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies
stellt jedoch keine Funktionsstörung dar.
●Der Frontsensor ist bedingt durch einen starken Stoß o.ä. falsch ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. haften an der Frontscheibe in der Nähe des Front-
sensors.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
●Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf den
Frontsensor.
●Das Zeichen ist klein, verschmutzt, verblasst, geneigt oder verbogen oder bei einem
elektronischen Schild ist der Kontrast schlecht.
●Das gesamte Schild oder Teile davon werden von den Blättern eines Baums, von
einem Mast usw. verdeckt.
●Das Schild ist nur kurzzeitig für den Frontsensor sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
●Obwohl das Schild für die derzeit befahrene Spur nicht zutreffend ist, ist ein solches
Schild direkt nach einer Verzweigung einer Schnellstraße oder in einer benachbarten
Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden.
●Aufkleber sind an der Rückseite des vorausfahrenden Fahrzeugs angebracht.
●Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt (wenn
sich diese im Sichtfeld des Frontsensors) befinden, während das Fahrzeug auf der
Hauptstraße fährt.
●Es werden unter Umständen Ausfahrtsschilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld des Frontsensors) befinden, während das Fahr-
zeug in einem Kreisverkehr fährt.
●Die im Instrument und im Navigationssystem (je nach Ausstattung) angezeigten
Geschwindigkeitsinformationen können voneinander abweichen, da das Navigati-
onssystem Kartendaten verwendet.

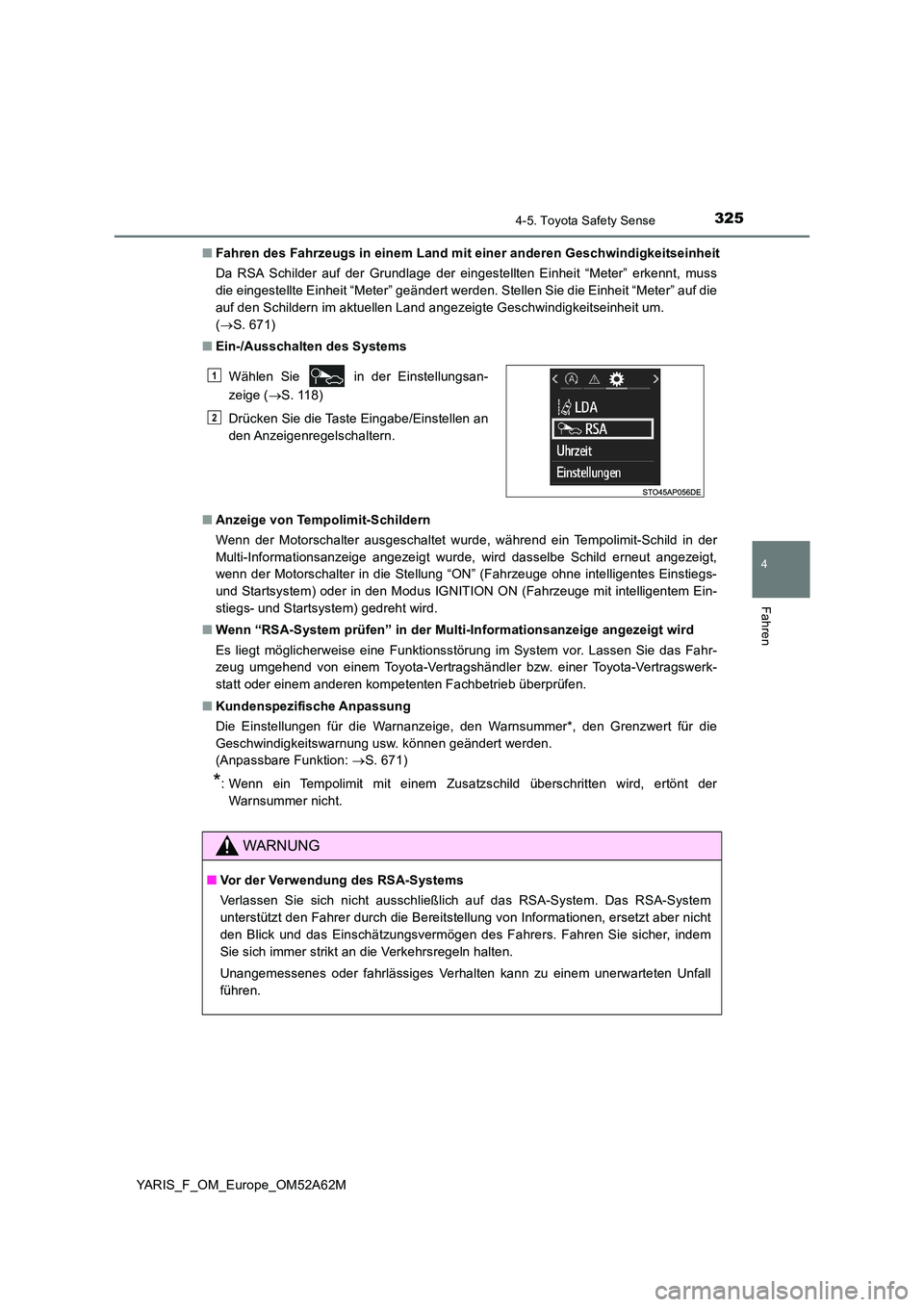

3254-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M
■ Fahren des Fahrzeugs in einem Land mit einer anderen Geschwindigkeitseinheit
Da RSA Schilder auf der Grundlage der eingestellten Einheit “Meter” erkennt, muss
die eingestellte Einheit “Meter” geändert werden. Stellen Sie die Einheit “Meter” auf die
auf den Schildern im aktuellen Land angezeigte Geschwindigkeitseinheit um.
( S. 671)
■ Ein-/Ausschalten des Systems
■ Anzeige von Tempolimit-Schildern
Wenn der Motorschalter ausgeschaltet wurde, während ein Tempolimit-Schild in der
Multi-Informationsanzeige angezeigt wurde, wird dasselbe Schild erneut angezeigt,
wenn der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem) gedreht wird.
■ Wenn “RSA-System prüfen” in der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Kundenspezifische Anpassung
Die Einstellungen für die Warnanzeige, den Warnsummer*, den Grenzwert für die
Geschwindigkeitswarnung usw. können geändert werden.
(Anpassbare Funktion: S. 671)
*: Wenn ein Tempolimit mit einem Zusatzschild überschritten wird, ertönt der
Warnsummer nicht.
Wählen Sie in der Einstellungsan-
zeige ( S. 118)
Drücken Sie die Taste Eingabe/Einstellen an
den Anzeigenregelschaltern.
WARNUNG
■ Vor der Verwendung des RSA-Systems
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System
unterstützt den Fahrer durch die Bereitstellung von Informationen, ersetzt aber nicht
den Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem
Sie sich immer strikt an die Verkehrsregeln halten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem unerwarteten Unfall
führen.
1
2

3264-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52A62M
Geschwindigkeitsregelsystem
Mit dem Geschwindigkeitsregelsystem können Sie eine eingestellte Fahrge-
schwindigkeit halten, ohne das Gaspedal betätigen zu müssen.
Kontrollleuchten
Schalter für Geschwindigkeitsre-
gelsystem
Drücken Sie die Taste “ON-OFF”,
um das Geschwindigkeitsregelsys-
tem zu aktivieren.
Die Kontrollleuchte für das Geschwin-
digkeitsregelsystem leuchtet auf.
Drücken Sie die Taste ein weiteres Mal,
um das Geschwindigkeitsregelsystem
zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der Geschwindigkeit den Hebel
nach unten.
Die Kontrollleuchte “SET” leuchtet auf.
Die Geschwindigkeit, mit der das Fahr-
zeug beim Loslassen des Hebels
bewegt wurde, wird als Sollgeschwin-
digkeit eingestellt.
: Je nach Ausstattung
Funktionsübersicht
1
2
Festlegen der Fahrzeuggeschwindigkeit
1
2

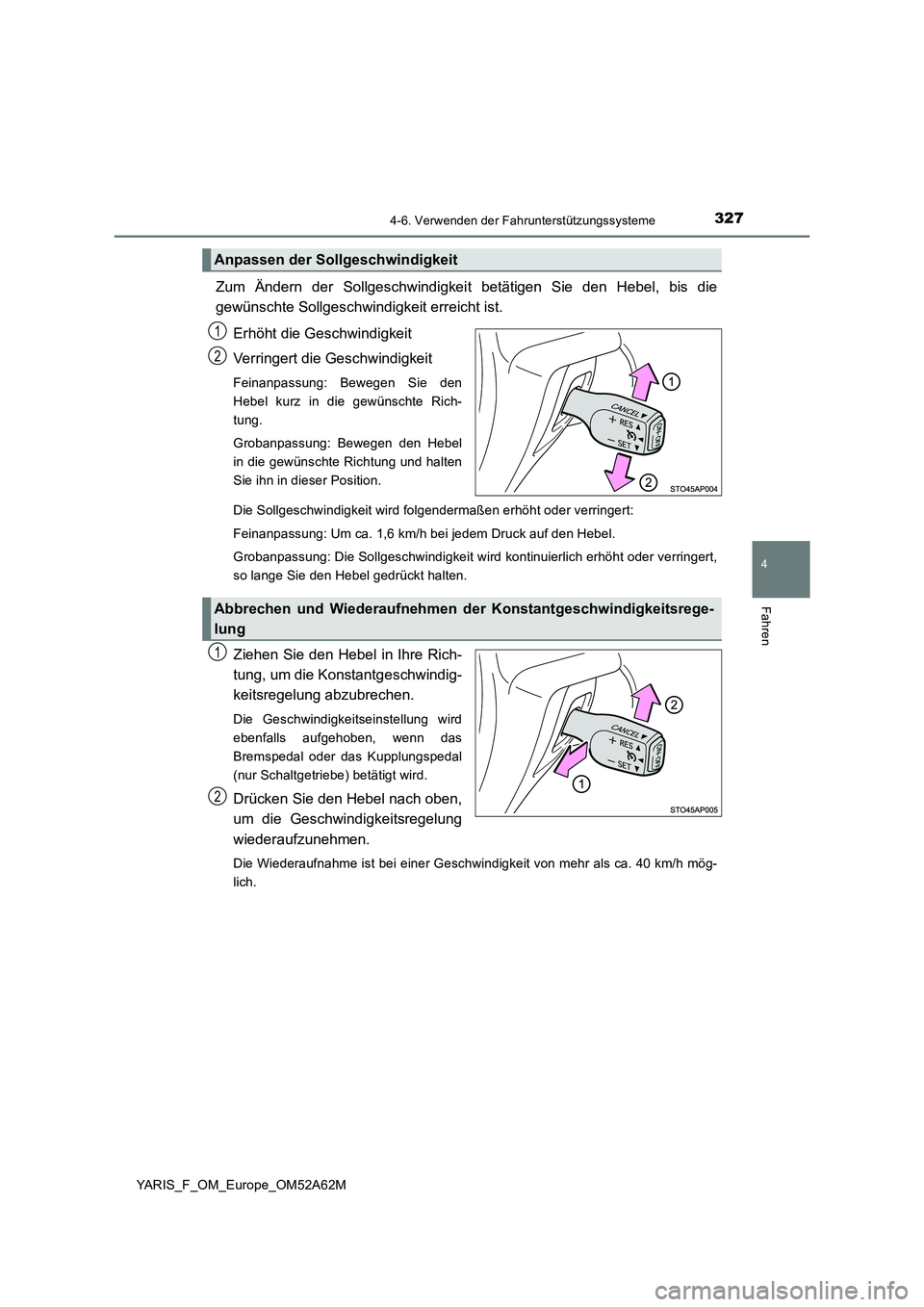

3274-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52A62M
Zum Ändern der Sollgeschwindigkeit betätigen Sie den Hebel, bis die
gewünschte Sollgeschwindigkeit erreicht ist.
Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feinanpassung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobanpassung: Bewegen den Hebel
in die gewünschte Richtung und halten
Sie ihn in dieser Position.
Die Sollgeschwindigkeit wird folgendermaßen erhöht oder verringert:
Feinanpassung: Um ca. 1,6 km/h bei jedem Druck auf den Hebel.
Grobanpassung: Die Sollgeschwindigkeit wird kontinuierlich erhöht oder verringert,
so lange Sie den Hebel gedrückt halten.
Ziehen Sie den Hebel in Ihre Rich-
tung, um die Konstantgeschwindig-
keitsregelung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn das
Bremspedal oder das Kupplungspedal
(nur Schaltgetriebe) betätigt wird.
Drücken Sie den Hebel nach oben,
um die Geschwindigkeitsregelung
wiederaufzunehmen.
Die Wiederaufnahme ist bei einer Geschwindigkeit von mehr als ca. 40 km/h mög-
lich.
Anpassen der Sollgeschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der Konstantgeschwindigkeitsrege-
lung
1
2

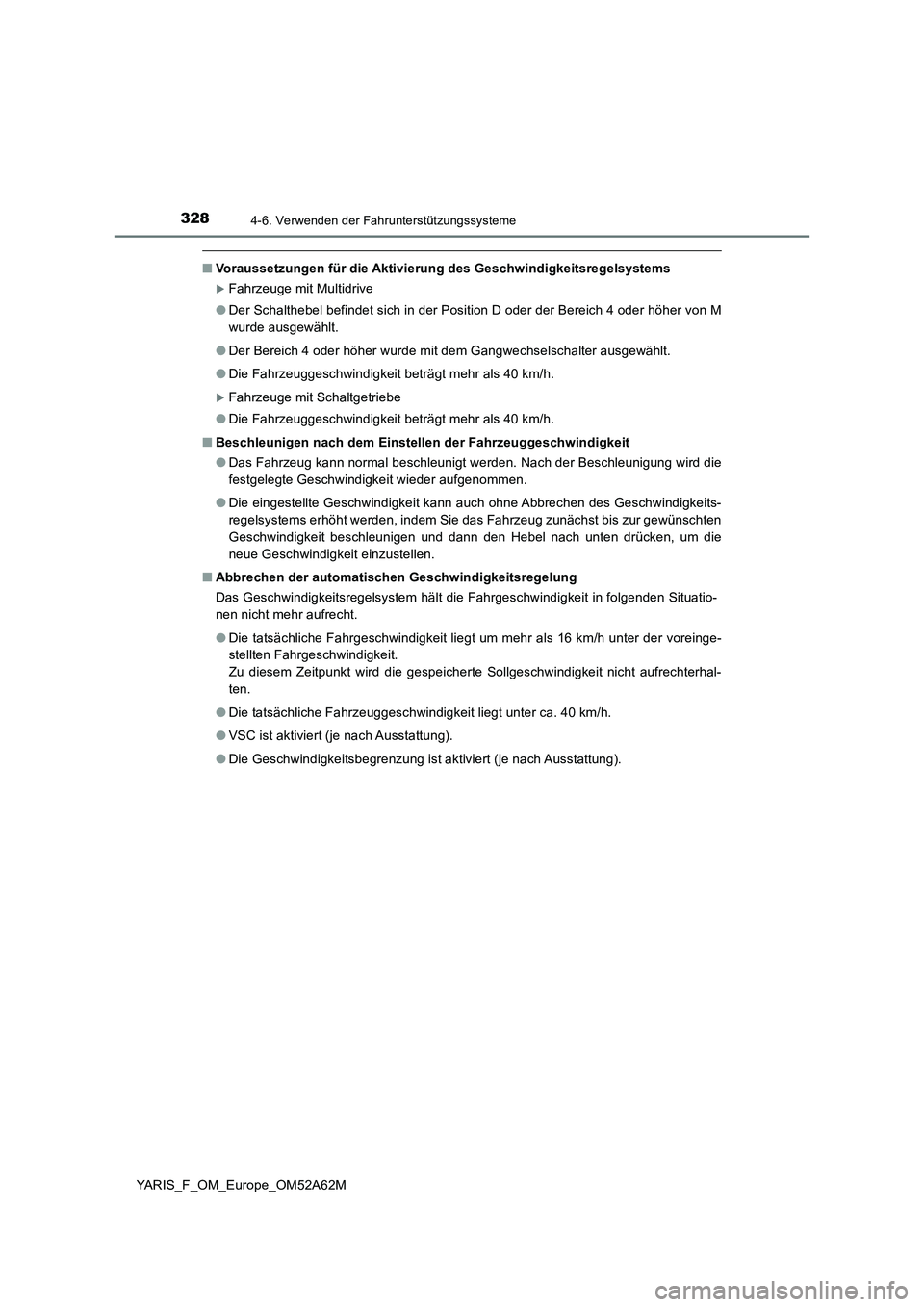

3284-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52A62M
■Voraussetzungen für die Aktivierung des Geschwindigkeitsregelsystems
Fahrzeuge mit Multidrive
●Der Schalthebel befindet sich in der Position D oder der Bereich 4 oder höher von M
wurde ausgewählt.
●Der Bereich 4 oder höher wurde mit dem Gangwechselschalter ausgewählt.
●Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
Fahrzeuge mit Schaltgetriebe
●Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
■Beschleunigen nach dem Einstellen der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt werden. Nach der Beschleunigung wird die
festgelegte Geschwindigkeit wieder aufgenommen.
●Die eingestellte Geschwindigkeit kann auch ohne Abbrechen des Geschwindigkeits-
regelsystems erhöht werden, indem Sie das Fahrzeug zunächst bis zur gewünschten
Geschwindigkeit beschleunigen und dann den Hebel nach unten drücken, um die
neue Geschwindigkeit einzustellen.
■Abbrechen der automatischen Geschwindigkeitsregelung
Das Geschwindigkeitsregelsystem hält die Fahrgeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche Fahrgeschwindigkeit liegt um mehr als 16 km/h unter der voreinge-
stellten Fahrgeschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
●Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
●VSC ist aktiviert (je nach Ausstattung).
●Die Geschwindigkeitsbegrenzung ist aktiviert (je nach Ausstattung).

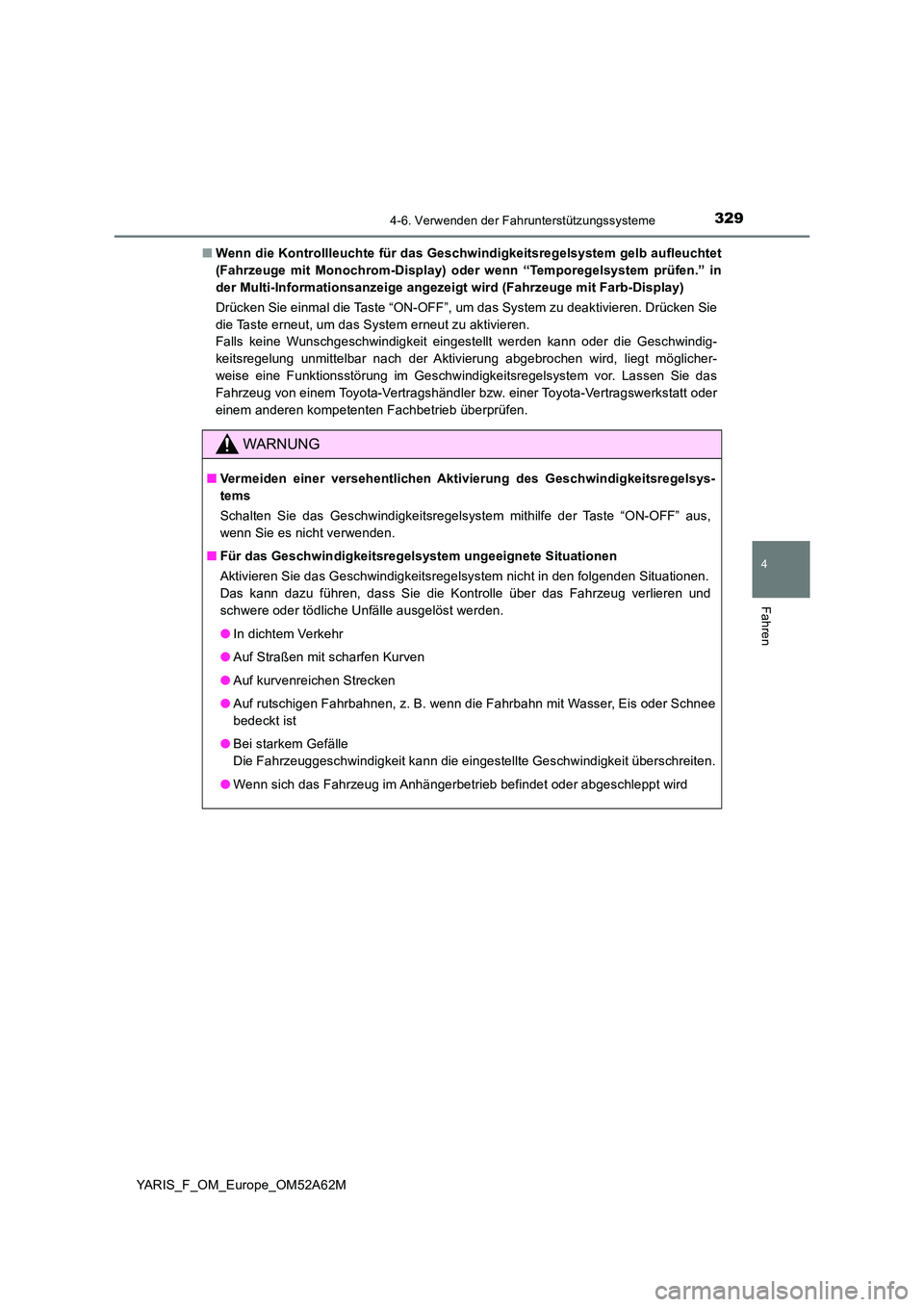

3294-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
YARIS_F_OM_Europe_OM52A62M
■ Wenn die Kontrollleuchte für das Geschwindigkeitsregelsystem gelb aufleuchtet
(Fahrzeuge mit Monochrom-Display) oder wenn “Temporegelsystem prüfen.” in
der Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit Farb-Display)
Drücken Sie einmal die Taste “ON-OFF”, um das System zu deaktivieren. Drücken Sie
die Taste erneut, um das System erneut zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WARNUNG
■ Vermeiden einer versehentlichen Aktivierung des Geschwindigkeitsregelsys-
tems
Schalten Sie das Geschwindigkeitsregelsystem mithilfe der Taste “ON-OFF” aus,
wenn Sie es nicht verwenden.
■ Für das Geschwindigkeitsregelsystem ungeeignete Situationen
Aktivieren Sie das Geschwindigkeitsregelsystem nicht in den folgenden Situationen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starkem Gefälle
Die Fahrzeuggeschwindigkeit kann die eingestellte Geschwindigkeit überschreiten.
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet oder abgeschleppt wird

3304-6. Verwenden der Fahrunterstützungssysteme
YARIS_F_OM_Europe_OM52A62M

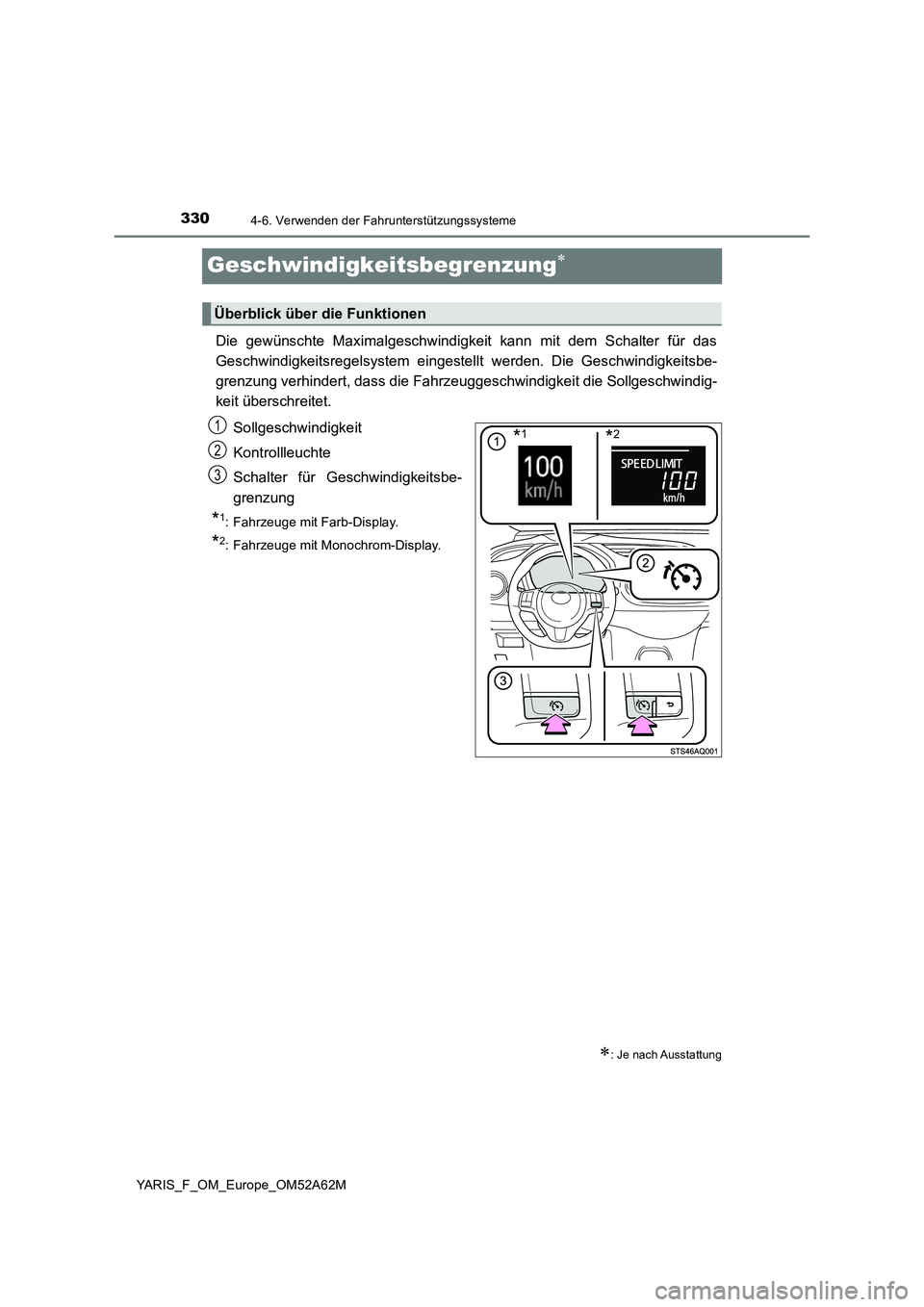

Geschwindigkeitsbegrenzung
Die gewünschte Maximalgeschwindigkeit kann mit dem Schalter für das
Geschwindigkeitsregelsystem eingestell t werden. Die Geschwindigkeitsbe-
grenzung verhindert, dass die Fahrzeuggeschwindigkeit die Sollgeschwindig-
keit überschreitet.
Sollgeschwindigkeit
Kontrollleuchte
Schalter für Geschwindigkeitsbe-
grenzung
*1: Fahrzeuge mit Farb-Display.
*2: Fahrzeuge mit Monochrom-Display.
Überblick über die Funktionen
: Je nach Ausstattung
*1*2 1
2
13
