Page 276 of 694

2764-3. Betjening af lygter og vinduesviskere
YARIS_F_OM_Europe_OM52A54DK

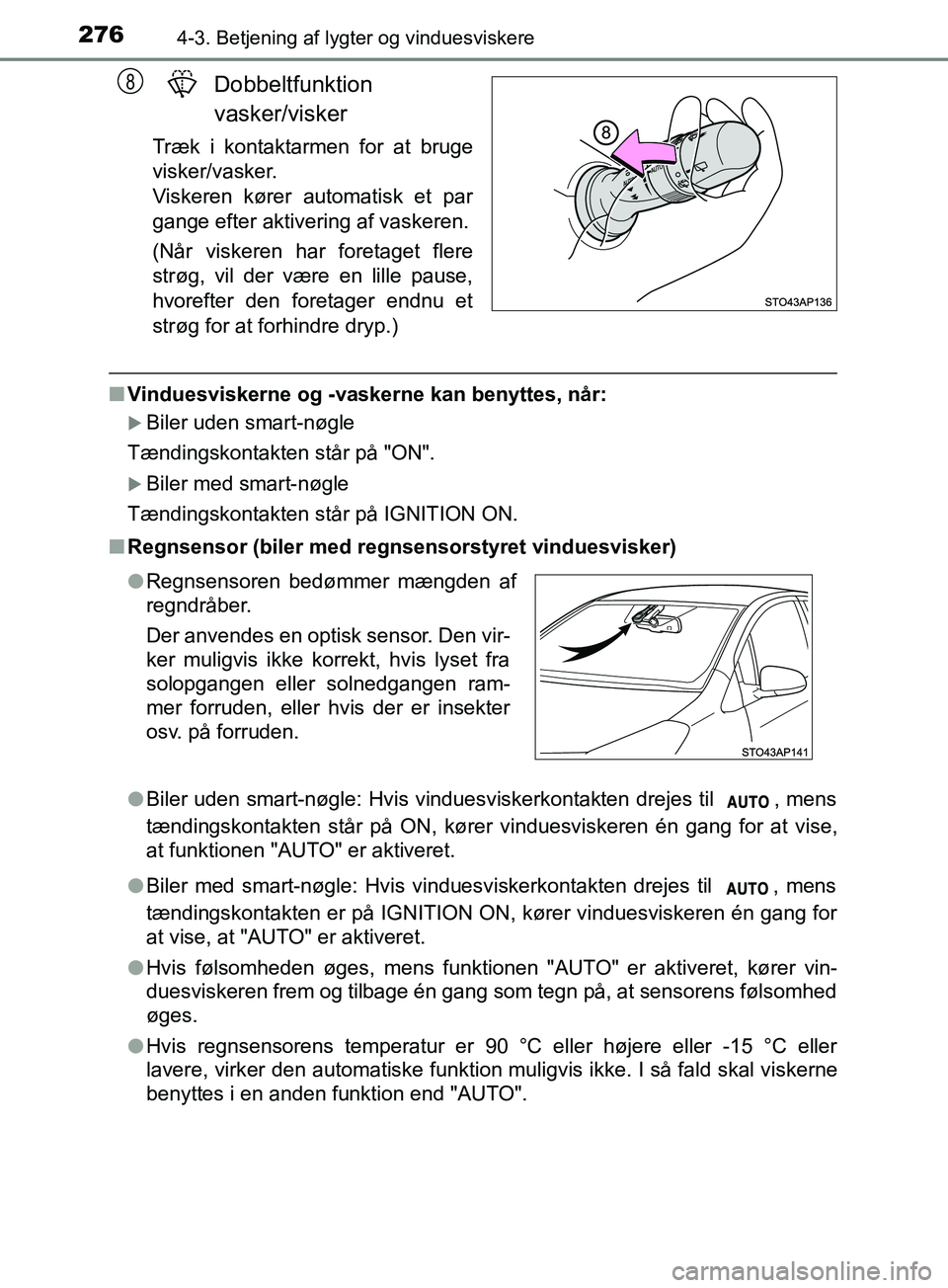

Dobbeltfunktion
vasker/visker
Træk i kontaktarmen for at bruge
visker/vasker.
Viskeren kører automatisk et par
gange efter aktivering af vaskeren.
(Når viskeren har foretaget flere
strøg, vil der være en lille pause,
hvorefter den foretager endnu et
strøg for at forhindre dryp.)
nVinduesviskerne og -vaskerne kan benyttes, når:
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på IGNITION ON.
n Regnsensor (biler med regnsensorstyret vinduesvisker)
lBiler uden smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på ON, kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Biler med smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten er på IGNITION ON, kører vinduesviskeren én gang for
at vise, at "AUTO" er aktiveret.
l Hvis følsomheden øges, mens funktionen "AUTO" er aktiveret, kører vin-
duesviskeren frem og tilbage én gang som tegn på, at sensorens følsomhed
øges.
l Hvis regnsensorens temperatur er 90 °C eller højere eller -15 °C eller
lavere, virker den automatiske funktion muligvis ikke. I så fald skal viskerne
benyttes i en anden funktion end "AUTO".
8
lRegnsensoren bedømmer mængden af
regndråber.
Der anvendes en optisk sensor. Den vir-
ker muligvis ikke korrekt, hvis lyset fra
solopgangen eller solnedgangen ram-
mer forruden, eller hvis der er insekter
osv. på forruden.
OM52A54DK.book Page 276 Friday, July 12, 2019 4:17 PM
Page 277 of 694

2774-3. Betjening af lygter og vinduesviskere
4
Kørsel
YARIS_F_OM_Europe_OM52A54DKn

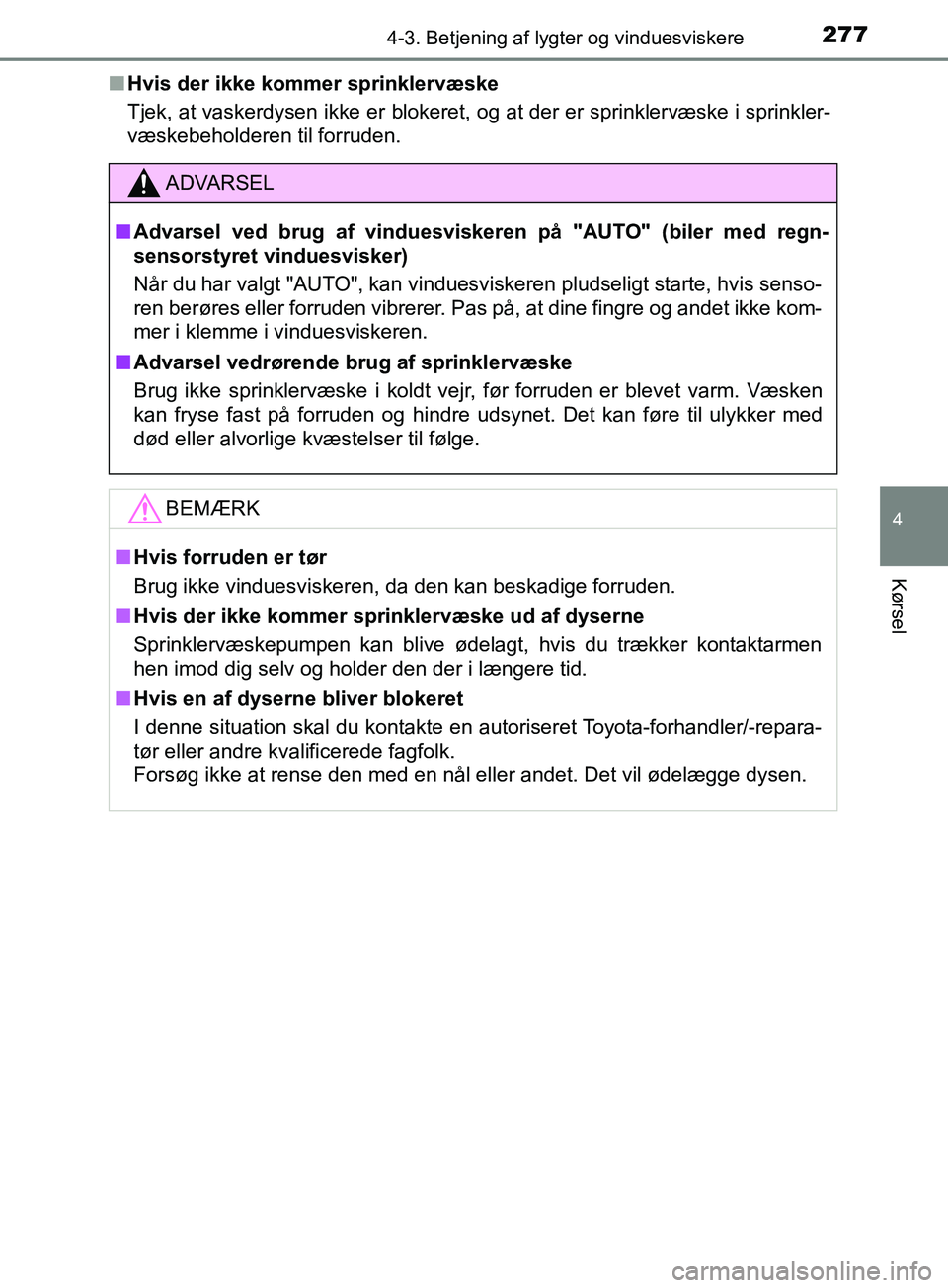

Hvis der ikke kommer sprinklervæske
Tjek, at vaskerdysen ikke er blokeret, og at der er sprinklervæske i sprinkler-
væskebeholderen til forruden.
ADVARSEL
n Advarsel ved brug af vinduesviskeren på "AUTO" (biler med regn-
sensorstyret vinduesvisker)
Når du har valgt "AUTO", kan vinduesviskeren pludseligt starte, hvis senso-
ren berøres eller forruden vibrerer. Pas på, at dine fingre og andet ikke kom-
mer i klemme i vinduesviskeren.
n Advarsel vedrørende brug af sprinklervæske
Brug ikke sprinklervæske i koldt vejr, før forruden er blevet varm. Væsken
kan fryse fast på forruden og hindre udsynet. Det kan føre til ulykker med
død eller alvorlige kvæstelser til følge.
BEMÆRK
nHvis forruden er tør
Brug ikke vinduesviskeren, da den kan beskadige forruden.
n Hvis der ikke kommer sprinklervæske ud af dyserne
Sprinklervæskepumpen kan blive ødelagt, hvis du trækker kontaktarmen
hen imod dig selv og holder den der i længere tid.
n Hvis en af dyserne bliver blokeret
I denne situation skal du kontakte en aut oriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
Forsøg ikke at rense den med en nål eller andet. Det vil ødelægge dysen.
OM52A54DK.book Page 277 Friday, July 12, 2019 4:17 PM
Page 285 of 694

2854-5. Toyota Safety Sense
4
Kørsel
YARIS_F_OM_Europe_OM52A54DK

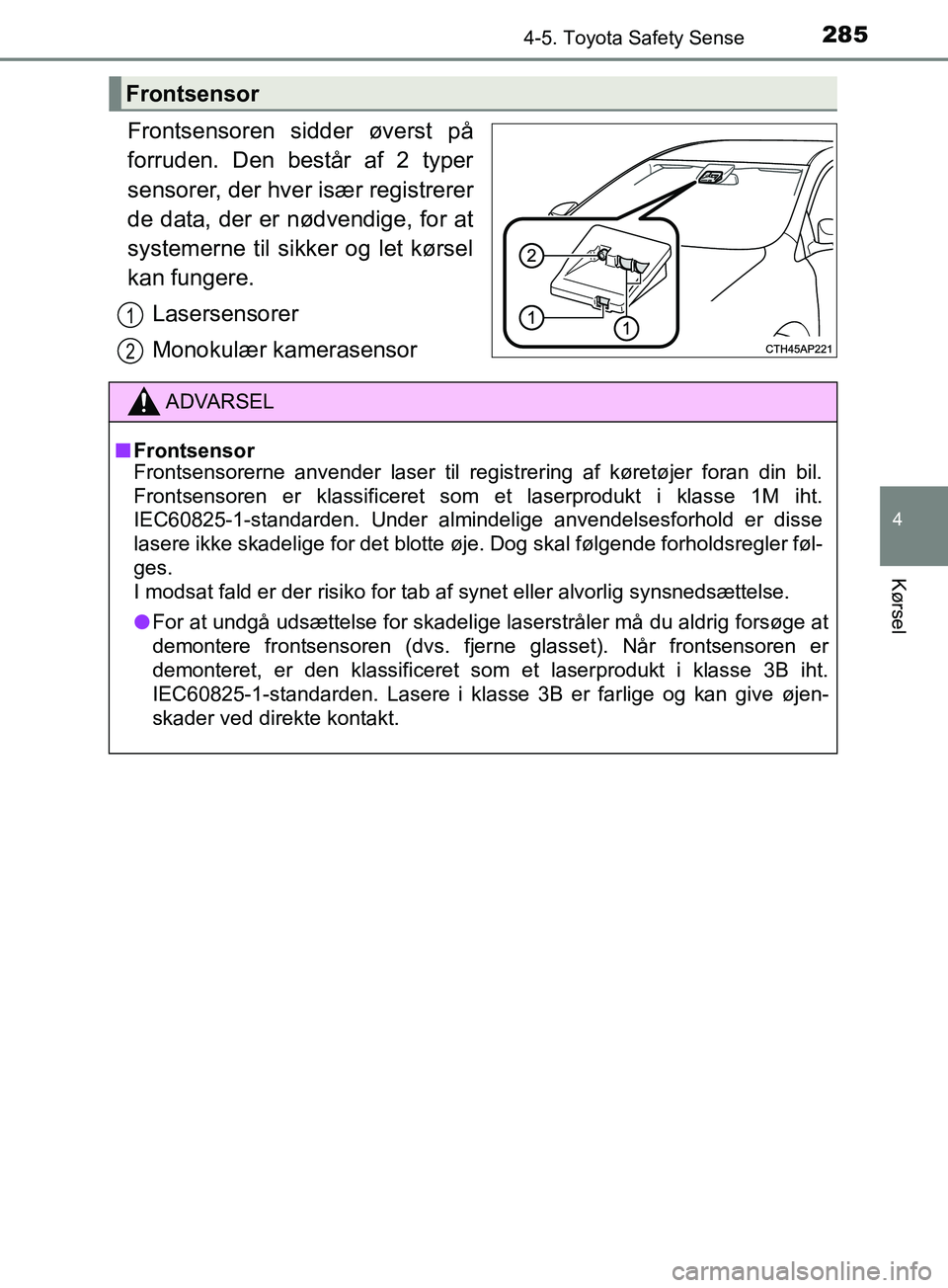

Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.Lasersensorer
Monokulær kamerasensor
Frontsensor
1
2
ADVARSEL
n Frontsensor
Frontsensorerne anvender laser til regist rering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht.
IEC60825-1-standarden. Under almindelige anvendelsesforhold er disse
lasere ikke skadelige for det blotte øje. Dog skal følgende forholdsregler føl-
ges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
l For at undgå udsættelse for skadelige laserstråler må du aldrig forsøge at
demontere frontsensoren (dvs. fjer ne glasset). Når frontsensoren er
demonteret, er den klassificeret som et laserprodukt i klasse 3B iht.
IEC60825-1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
OM52A54DK.book Page 285 Friday, July 12, 2019 4:17 PM
Page 286 of 694

2864-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54DK

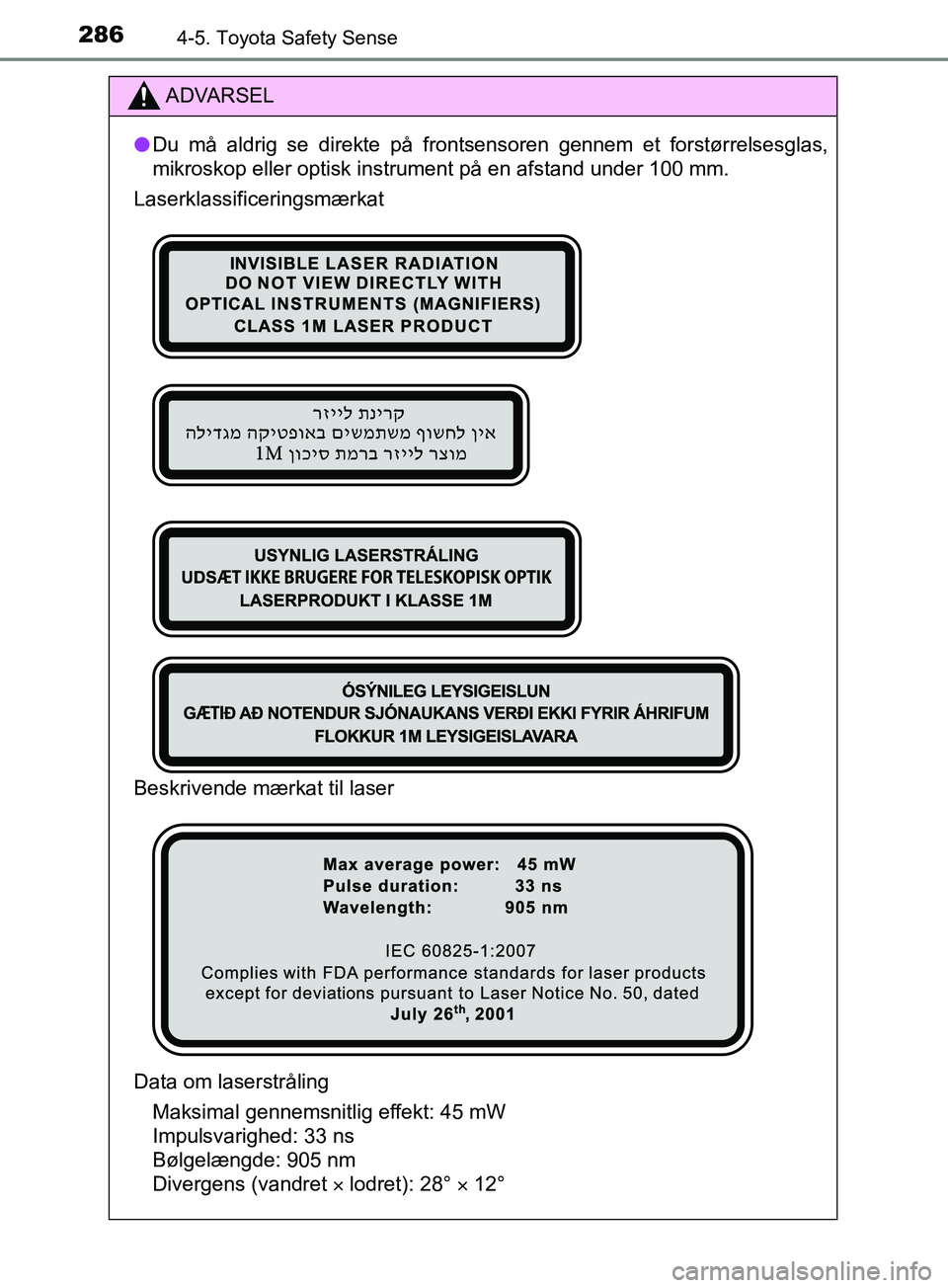

ADVARSEL
l Du må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
Laserklassificeringsmærkat
Beskrivende mærkat til laser
Data om laserstråling Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergens (vandret lodret): 28° 12°
OM52A54DK.book Page 286 Friday, July 12, 2019 4:17 PM
Page 287 of 694

2874-5. Toyota Safety Sense
4
Kørsel
YARIS_F_OM_Europe_OM52A54DK
ADVARSEL
n Sådan undgås fejl i frontsensoren
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald fungerer sensoren muligvis ikke korrekt, hvilket kan medføre
en ulykke med døden eller alvorlig personskade til følge.
l Hold altid forruden ren. Hvis forruden er snavset eller dækket af en olie-
film, vanddråber, sne mm., skal den rengøres. Hvis forrudens inderside
foran frontsensoren er snavset, skal du kontakte en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
lDer må ikke sættes genstande som
f.eks. mærkater, herunder transparente
mærkater, eller lignende udvendigt på
forruden foran frontsensoren (det mar-
kerede område på billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
l Der må ikke monteres eller placeres
udstyr på forruden indvendige side
under frontsensoren (det markerede
område på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
OM52A54DK.book Page 287 Friday, July 12, 2019 4:17 PM
Page 288 of 694

2884-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54DK

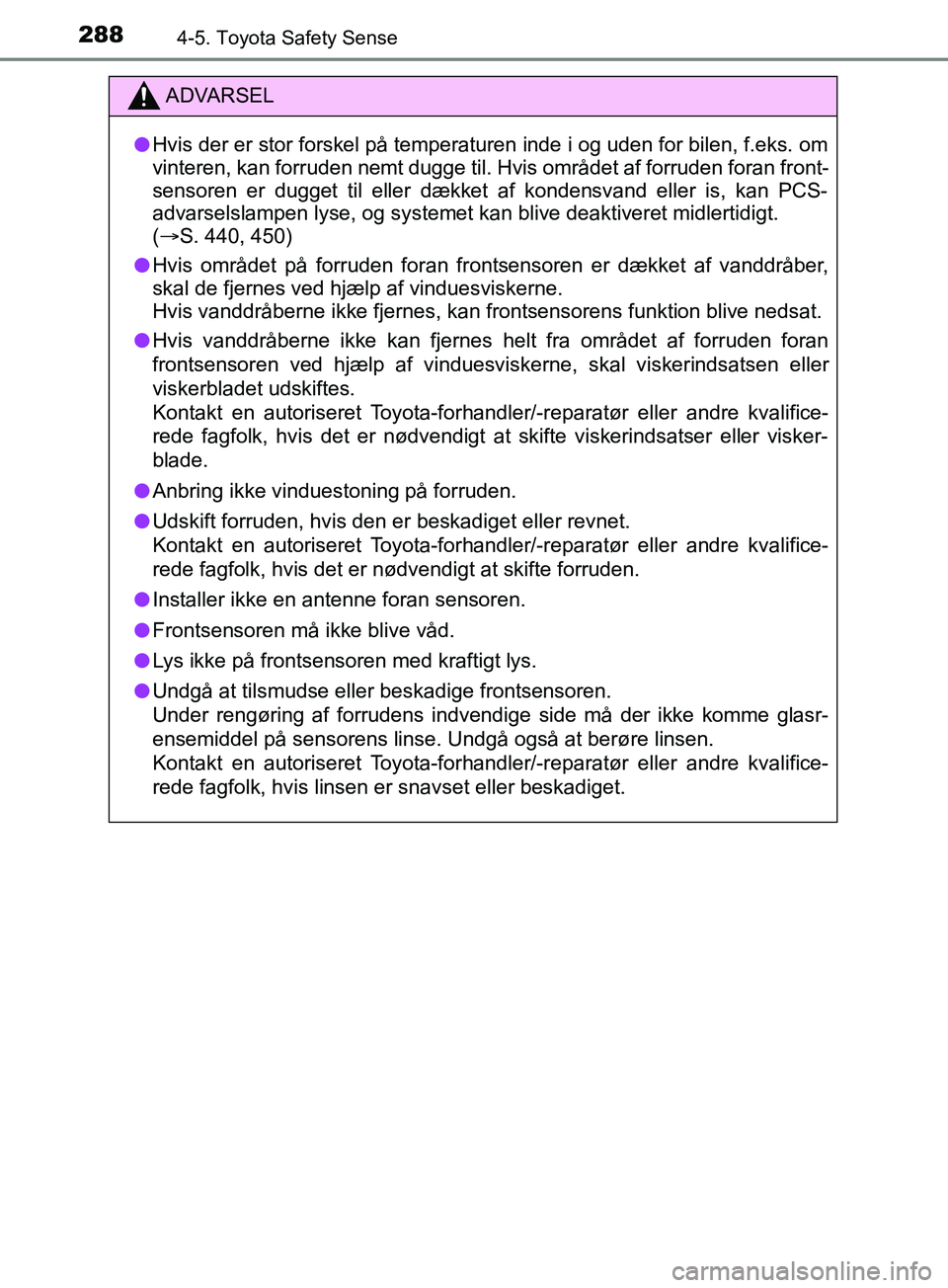

ADVARSEL
l Hvis der er stor forskel på temperaturen inde i og uden for bilen, f.eks. om
vinteren, kan forruden nemt dugge til. Hvis området af forruden foran front-
sensoren er dugget til eller dækket af kondensvand eller is, kan PCS-
advarselslampen lyse, og systemet kan blive deaktiveret midlertidigt.
(S. 440, 450)
l Hvis området på forruden foran frontsensoren er dækket af vanddråber,
skal de fjernes ved hjælp af vinduesviskerne.
Hvis vanddråberne ikke fjernes, kan frontsensorens funktion blive nedsat.
l Hvis vanddråberne ikke kan fjernes he lt fra området af forruden foran
frontsensoren ved hjælp af vinduesviskerne, skal viskerindsatsen eller
viskerbladet udskiftes.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis det er nødvendigt at skifte viskerindsatser eller visker-
blade.
l Anbring ikke vinduestoning på forruden.
l Udskift forruden, hvis den er beskadiget eller revnet.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis det er nødvendigt at skifte forruden.
l Installer ikke en antenne foran sensoren.
l Frontsensoren må ikke blive våd.
l Lys ikke på frontsensoren med kraftigt lys.
l Undgå at tilsmudse eller beskadige frontsensoren.
Under rengøring af forrudens indvendige side må der ikke komme glasr-
ensemiddel på sensorens linse. Undgå også at berøre linsen.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis linsen er snavset eller beskadiget.
OM52A54DK.book Page 288 Friday, July 12, 2019 4:17 PM

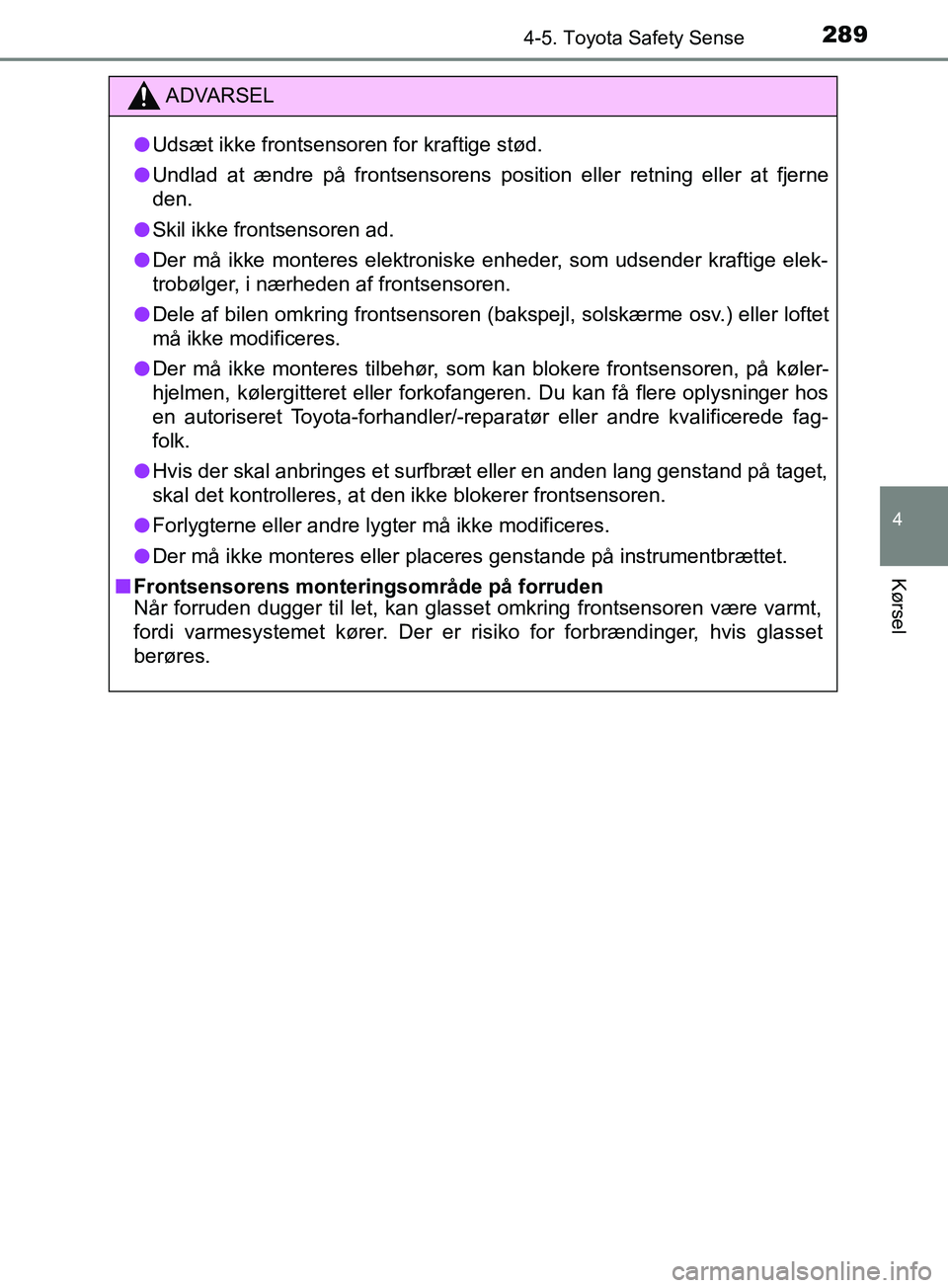

Page 289 of 694

2894-5. Toyota Safety Sense
4
Kørsel
YARIS_F_OM_Europe_OM52A54DK
ADVARSEL
l Udsæt ikke frontsensoren for kraftige stød.
l Undlad at ændre på frontsensorens position eller retning eller at fjerne
den.
l Skil ikke frontsensoren ad.
l Der må ikke monteres elektroniske enheder, som udsender kraftige elek-
trobølger, i nærheden af frontsensoren.
l Dele af bilen omkring frontsensoren (bakspejl, solskærme osv.) eller loftet
må ikke modificeres.
l Der må ikke monteres tilbehør, som kan blokere frontsensoren, på køler-
hjelmen, kølergitteret eller forkofangeren. Du kan få flere oplysninger hos
en autoriseret Toyota-forhandler/-repar atør eller andre kvalificerede fag-
folk.
l Hvis der skal anbringes et surfbræt eller en anden lang genstand på taget,
skal det kontrolleres, at den ikke blokerer frontsensoren.
l Forlygterne eller andre lygter må ikke modificeres.
l Der må ikke monteres eller placeres genstande på instrumentbrættet.
n Frontsensorens monteringsområde på forruden
Når forruden dugger til let, kan glasset omkring frontsensoren være varmt,
fordi varmesystemet kører. Der er risiko for forbrændinger, hvis glasset
berøres.
OM52A54DK.book Page 289 Friday, July 12, 2019 4:17 PM
Page 290 of 694

2904-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54DK

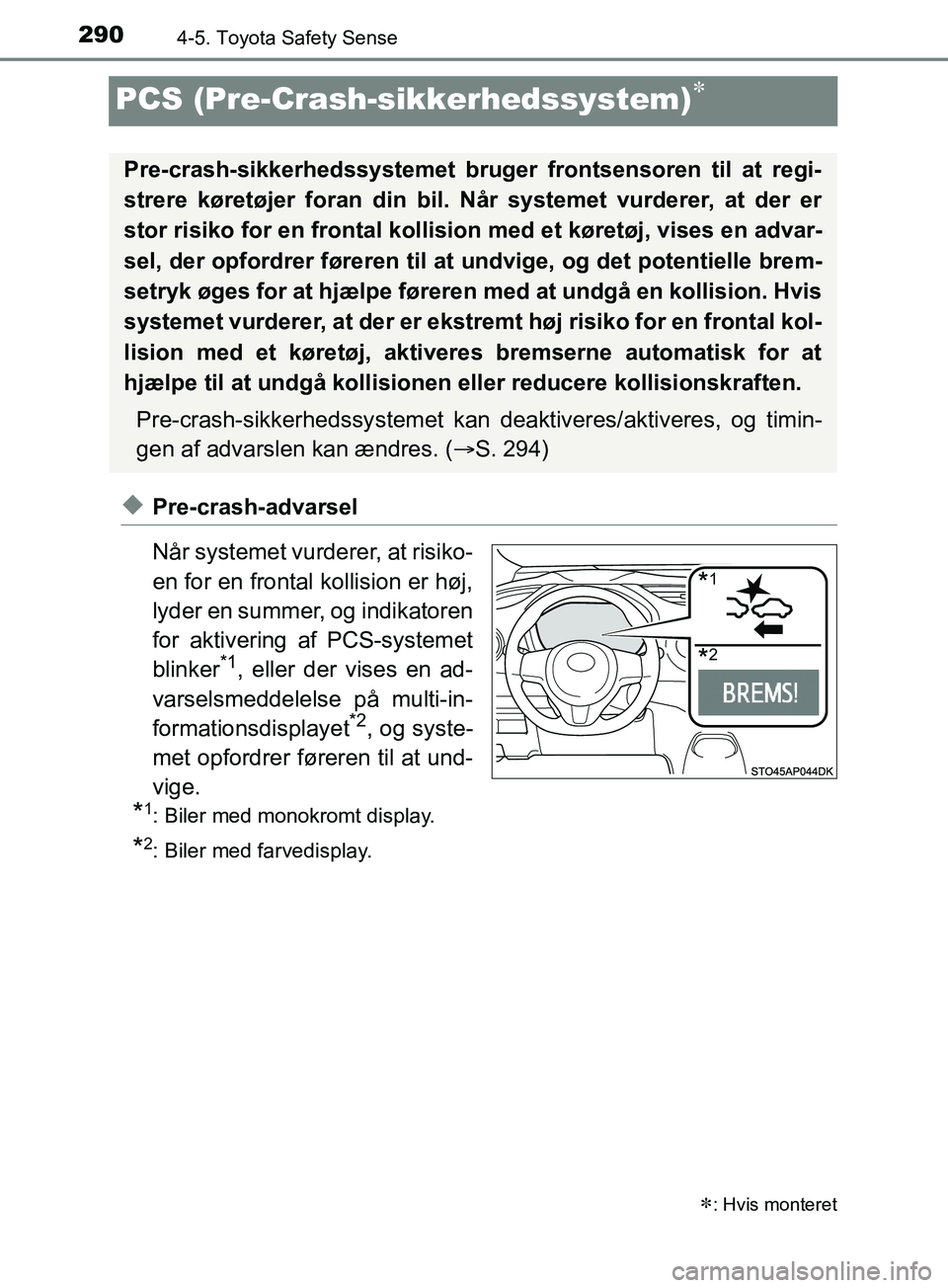

PCS (Pre-Crash-sikkerhedssystem)
uPre-crash-advarsel
Når systemet vurderer, at risiko-
en for en frontal kollision er høj,
lyder en summer, og indikatoren
for aktivering af PCS-systemet
blinker
*1, eller der vises en ad-
varselsmeddelelse på multi-in-
formationsdisplayet
*2, og syste-
met opfordrer føreren til at und-
vige.
*1: Biler med monokromt display.
*2: Biler med farvedisplay.
: Hvis monteret
Pre-crash-sikkerhedssystemet bruger frontsensoren til at regi-
strere køretøjer foran din bil. Når systemet vurderer, at der er
stor risiko for en frontal kollision med et køretøj, vises en advar-
sel, der opfordrer føreren til at undvige, og det potentielle brem-
setryk øges for at hjælpe førere n med at undgå en kollision. Hvis
systemet vurderer, at der er ekstremt høj risiko for en frontal kol-
lision med et køretøj, aktiveres bremserne automatisk for at
hjælpe til at undgå kollisionen el ler reducere kollisionskraften.
Pre-crash-sikkerhedssy stemet kan deaktiveres/ aktiveres, og timin-
gen af advarslen kan ændres. ( S. 294)
*1
*2
OM52A54DK.book Page 290 Friday, July 12, 2019 4:17 PM
Page 301 of 694

3014-5. Toyota Safety Sense
4
Kørsel

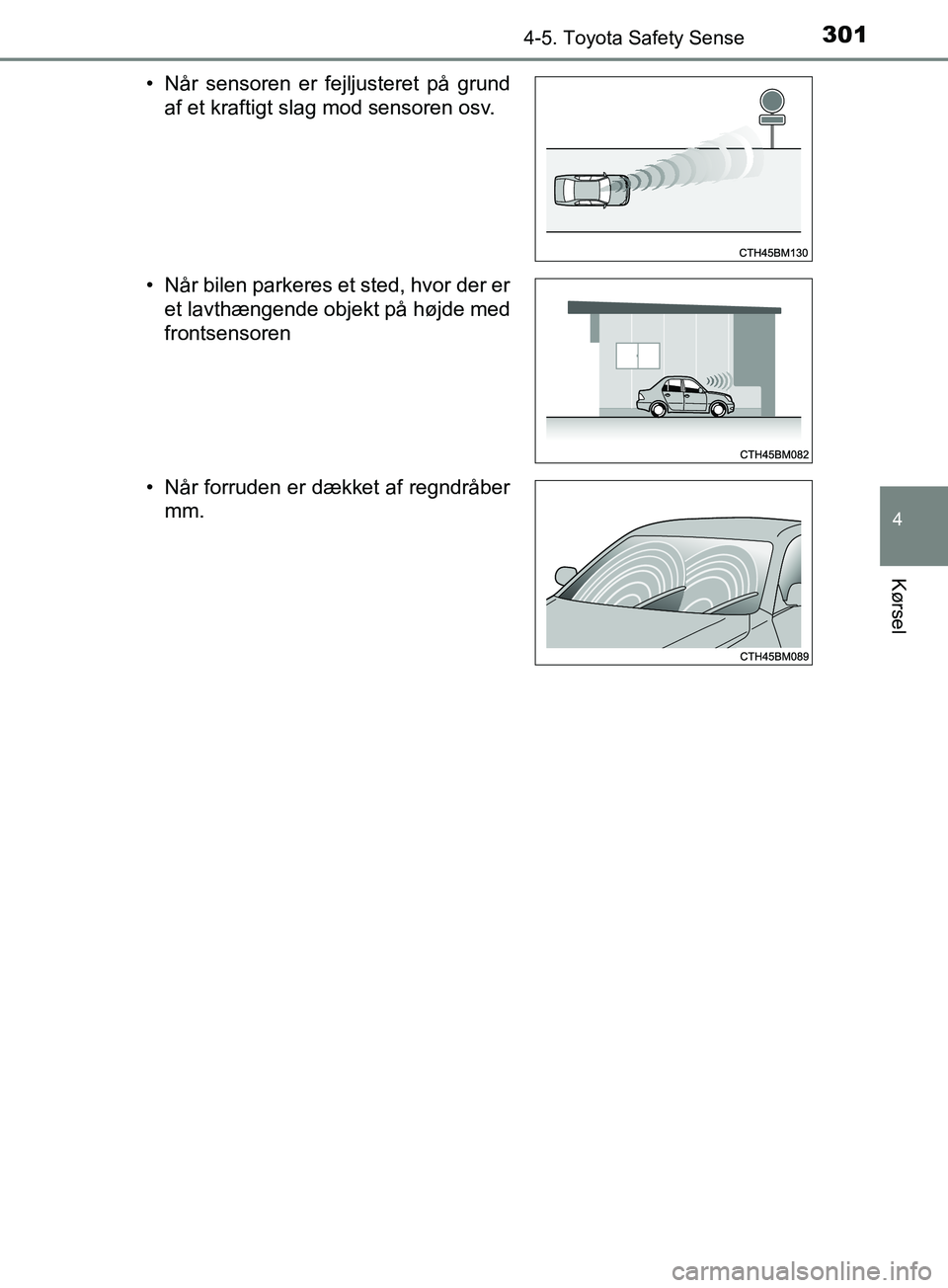

YARIS_F_OM_Europe_OM52A54DK• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
• Når bilen parkeres et sted, hvor der er et lavthængende objekt på højde med
frontsensoren
• Når forruden er dækket af regndråber mm.
OM52A54DK.book Page 301 Friday, July 12, 2019 4:17 PM
Page 302 of 694

3024-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A54DKn

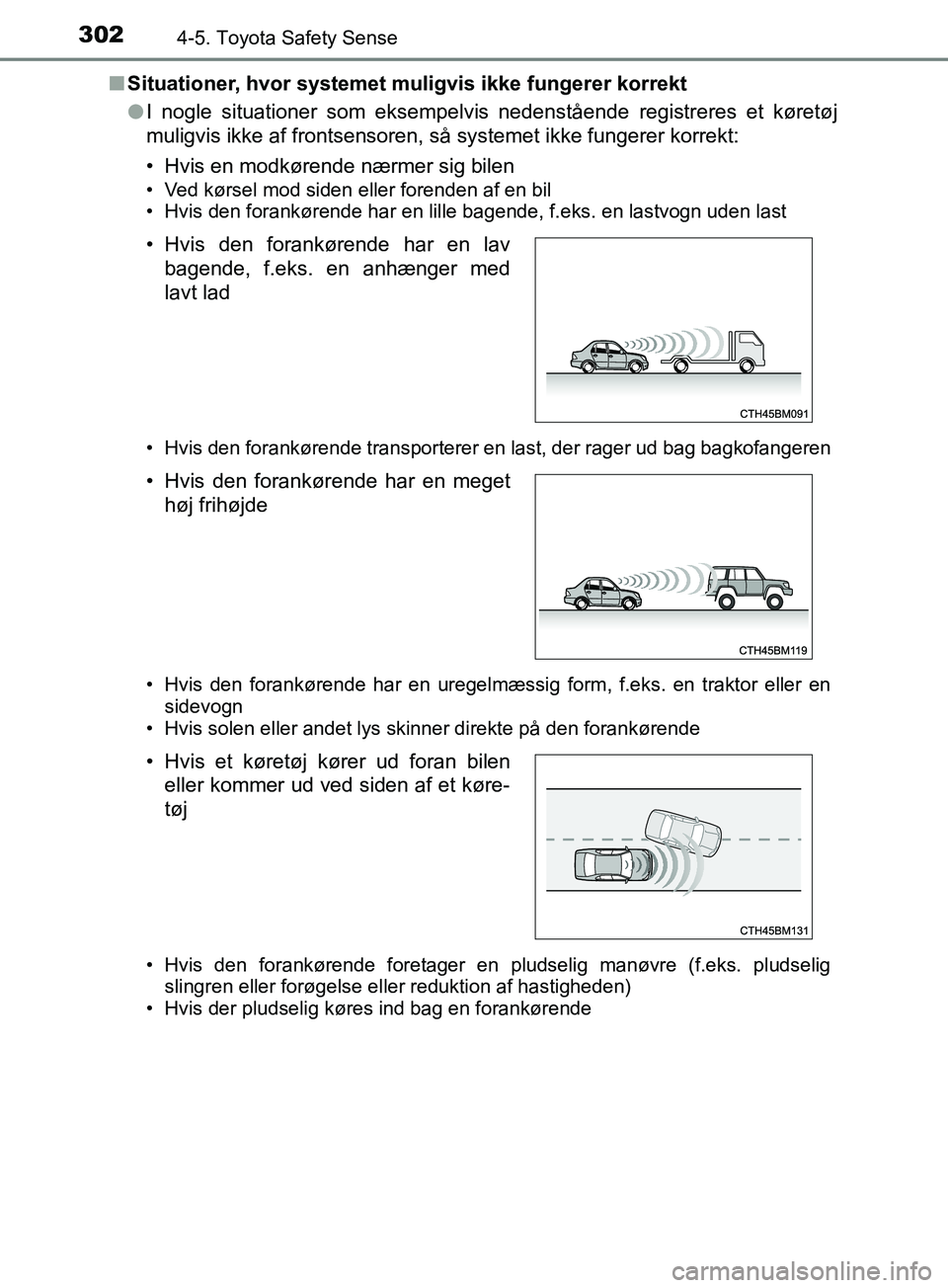

Situationer, hvor systemet muligvis ikke fungerer korrekt
lI nogle situationer som eksempelvis nedenstående registreres et køretøj
muligvis ikke af frontsensoren, så systemet ikke fungerer korrekt:
• Hvis en modkørende nærmer sig bilen
• Ved kørsel mod siden eller forenden af en bil
• Hvis den forankørende har en lille bagende, f.eks. en lastvogn uden last
• Hvis den forankørende transporterer en last, der rager ud bag bagkofangeren
• Hvis den forankørende har en uregelmæssi g form, f.eks. en traktor eller en
sidevogn
• Hvis solen eller andet lys skinner direkte på den forankørende
• Hvis den forankørende foretager en pludselig manøvre (f.eks. pludselig slingren eller forøgelse eller reduktion af hastigheden)
• Hvis der pludselig køres ind bag en forankørende
• Hvis den forankørende har en lav
bagende, f.eks. en anhænger med
lavt lad
• Hvis den forankørende har en meget høj frihøjde
• Hvis et køretøj kører ud foran bilen eller kommer ud ved siden af et køre-
tøj
OM52A54DK.book Page 302 Friday, July 12, 2019 4:17 PM
