TOYOTA YARIS HATCHBACK 2019 Manuel du propriétaire (in French)

1112. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

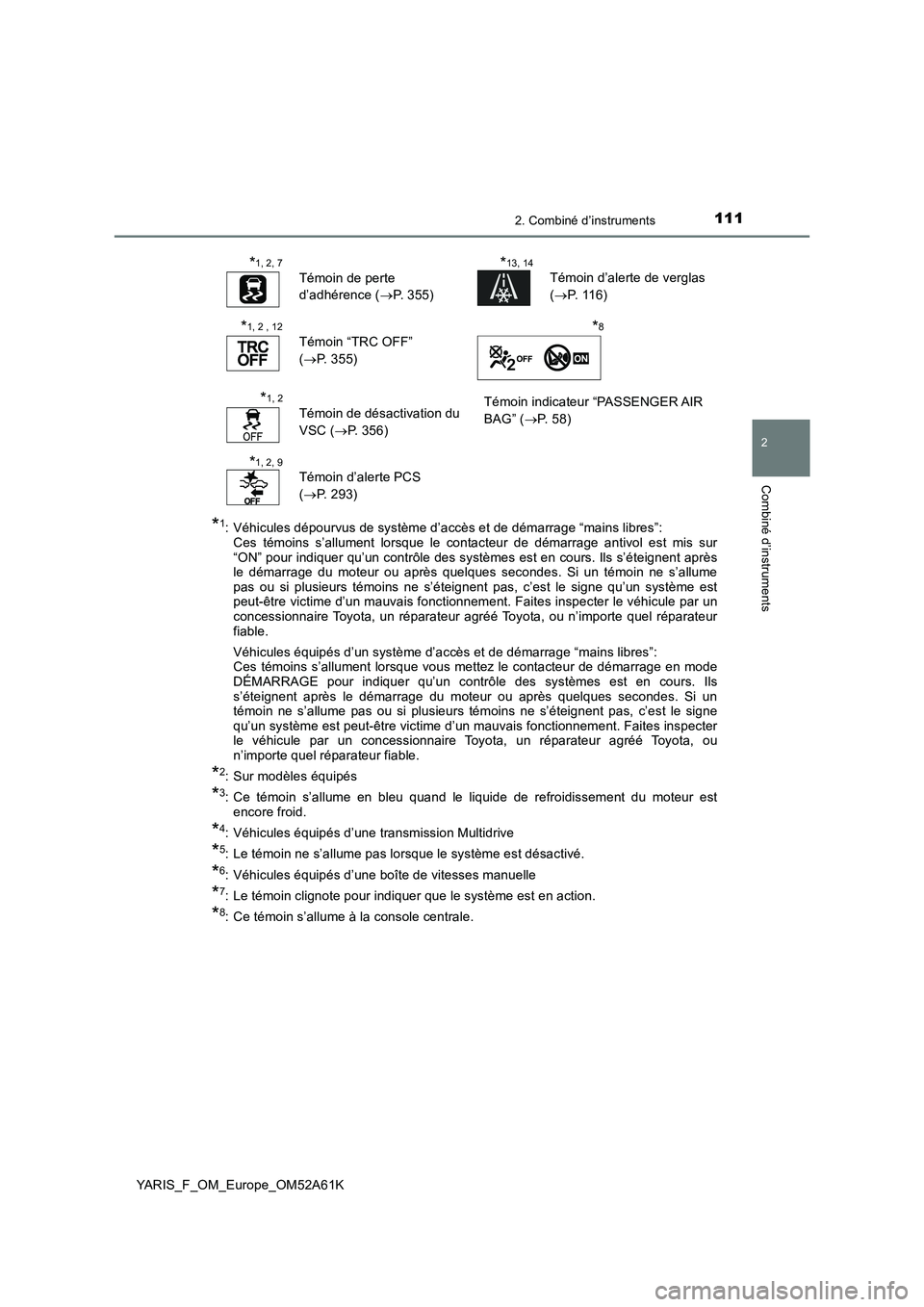

*1: Véhicules dépourvus de système d’accès et de démarrage “mains libres”: Ces témoins s’allument lorsque le contacteur de démarrage antivol est mis sur “ON” pour indiquer qu’un contrôle des systèmes est en cours. Ils s’éteignent aprèsle démarrage du moteur ou après quelques secondes. Si un témoin ne s’allumepas ou si plusieurs témoins ne s’éteignent pas, c’est le signe qu’un système estpeut-être victime d’un mauvais fonctionnement. Faites inspecter le véhicule par unconcessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”: Ces témoins s’allument lorsque vous mettez le contacteur de démarrage en modeDÉMARRAGE pour indiquer qu’un contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du moteur ou après quelques secondes. Si un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est le signequ’un système est peut-être victime d’un mauvais fonctionnement. Faites inspecterle véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, oun’importe quel réparateur fiable.
*2: Sur modèles équipés
*3: Ce témoin s’allume en bleu quand le liquide de refroidissement du moteur estencore froid.
*4: Véhicules équipés d’une transmission Multidrive
*5: Le témoin ne s’allume pas lorsque le système est désactivé.
*6: Véhicules équipés d’une boîte de vitesses manuelle
*7: Le témoin clignote pour indiquer que le système est en action.
*8: Ce témoin s’allume à la console centrale.
*1, 2, 7
Témoin de perte
d’adhérence ( P. 355)
*13, 14
Témoin d’alerte de verglas
( P. 1 1 6 )
*1, 2 , 12
Témoin “TRC OFF”
( P. 355)
*8
*1, 2
Témoin de désactivation du
VSC ( P. 356)
Témoin indicateur “PASSENGER AIR
BAG” ( P. 5 8 )
*1, 2, 9
Témoin d’alerte PCS
( P. 293)

1122. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

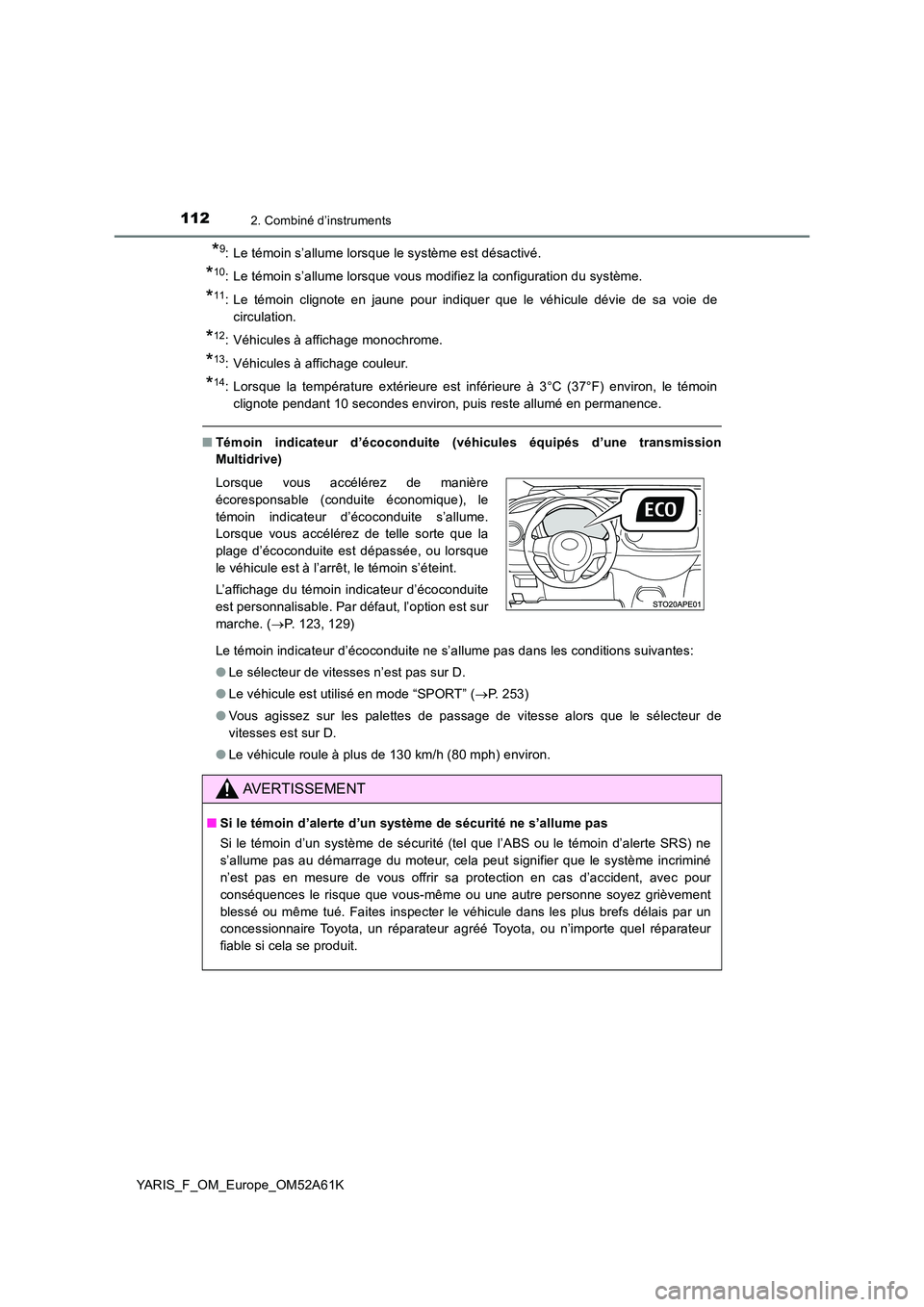

*9: Le témoin s’allume lorsque le système est désactivé.
*10: Le témoin s’allume lorsque vous modifiez la configuration du système.
*11: Le témoin clignote en jaune pour indiquer que le véhicule dévie de sa voie de
circulation.
*12: Véhicules à affichage monochrome.
*13: Véhicules à affichage couleur.
*14: Lorsque la température extérieure est inférieure à 3°C (37°F) environ, le témoin
clignote pendant 10 secondes environ, puis reste allumé en permanence.
■ Témoin indicateur d’écoconduite (véhicules équipés d’une transmission
Multidrive)
Le témoin indicateur d’écoconduite ne s’allume pas dans les conditions suivantes:
● Le sélecteur de vitesses n’est pas sur D.
● Le véhicule est utilisé en mode “SPORT” (P. 253)
● Vous agissez sur les palettes de passage de vitesse alors que le sélecteur de
vitesses est sur D.
● Le véhicule roule à plus de 130 km/h (80 mph) environ.
Lorsque vous accélérez de manière
écoresponsable (conduite économique), le
témoin indicateur d’écoconduite s’allume.
Lorsque vous accélérez de telle sorte que la
plage d’écoconduite est dépassée, ou lorsque
le véhicule est à l’arrêt, le témoin s’éteint.
L’affichage du témoin indicateur d’écoconduite
est personnalisable. Par défaut, l’option est sur
marche. ( P. 123, 129)
AVERTISSEMENT
■Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas au démarrage du moteur, cela peut signifier que le système incriminé
n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement
blessé ou même tué. Faites inspecter le véhicule dans les plus brefs délais par un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable si cela se produit.

113
2
2. Combiné d’instruments
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

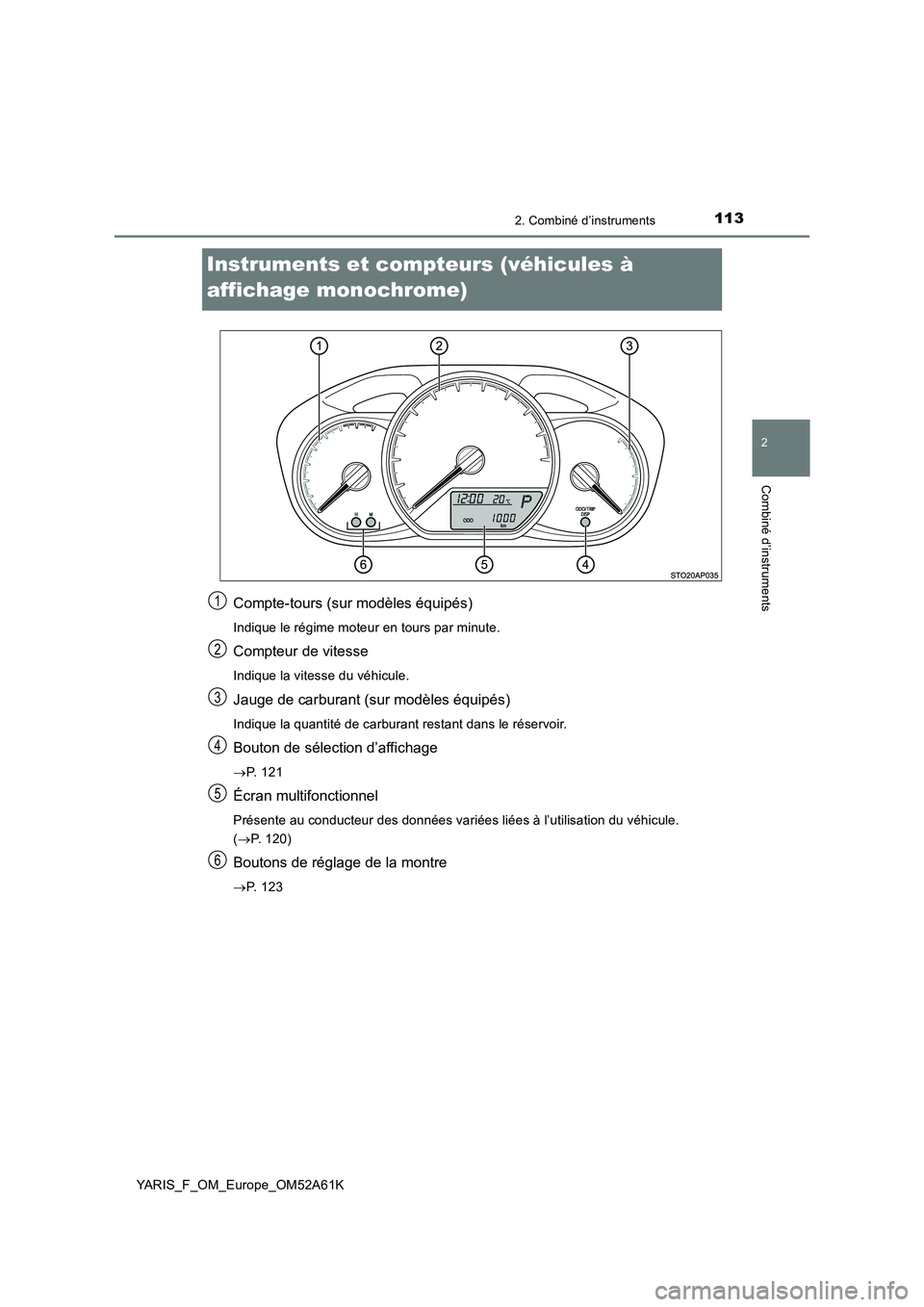

Instruments et compteurs (véhicules à
affichage monochrome)
Compte-tours (sur modèles équipés)
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant (sur modèles équipés)
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
P. 1 2 1
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
(P. 120)
Boutons de réglage de la montre
P. 1 2 3
1
2
3
4
5
6

1142. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K
Vous pouvez régler la luminosité des éclairages du combiné d’instruments
(lorsque le sélecteur d’éclairage est sur marche et les alentours sont dans
l’obscurité).
Appuyez sur le bouton de sélection
d’affichage pour afficher la
commande d’éclairage du combiné
d’instruments. (P. 113)
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
■Conditions d’éclairage des instruments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est sur “ON”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode DÉMARRAGE.
■Affichage de la température extérieure
●Dans les situations suivantes, la valeur exacte de la température extérieure risque de
ne pas s’afficher ou bien le temps de réponse de l’afficheur risque d’être plus long
qu’à l’accoutumée.
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la
sortie d’un garage, dans un tunnel, etc.)
●Si “--” ou “E” est affiché, c’est que le système est peut-être défaillant.
Confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
●Les températures affichables sont comprises entre -40°C (-40°F) et 50°C (122°F).
Commande d’éclairage du combiné d’instruments

1152. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

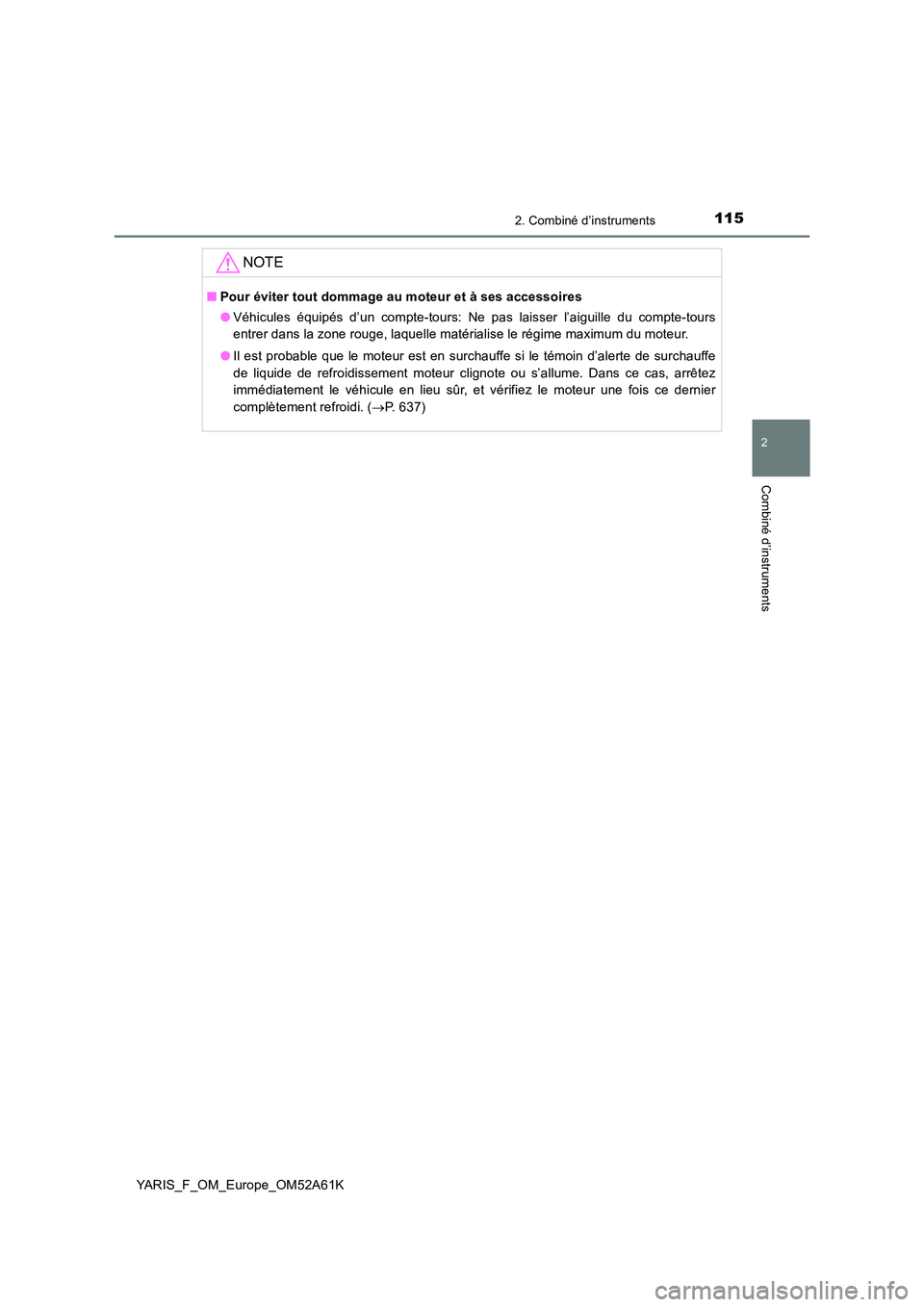

NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
● Véhicules équipés d’un compte-tours: Ne pas laisser l’aiguille du compte-tours
entrer dans la zone rouge, laquelle matérialise le régime maximum du moteur.
● Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe
de liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( P. 637)

1162. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

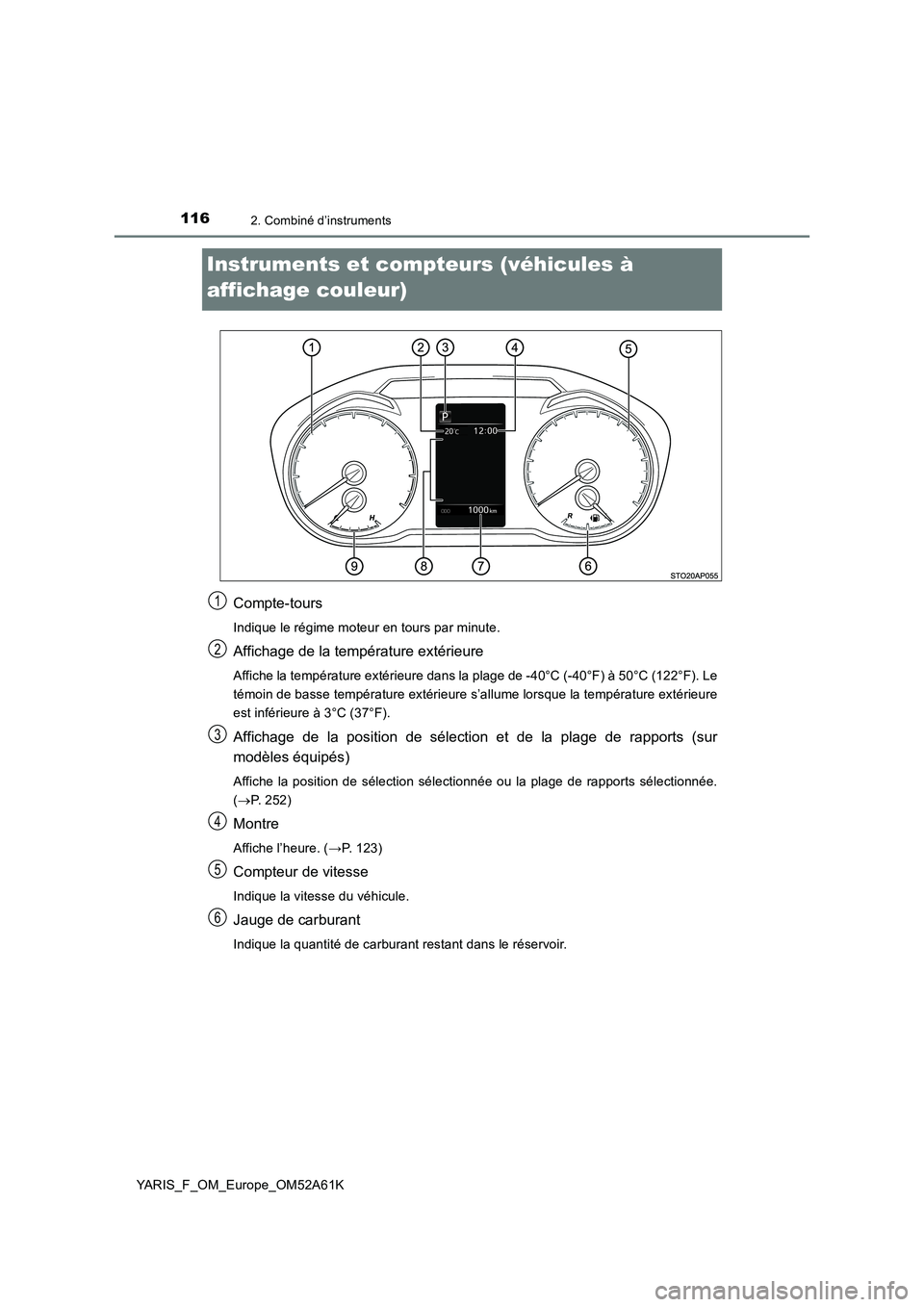

Instruments et compteurs (véhicules à
affichage couleur)
Compte-tours
Indique le régime moteur en tours par minute.
Affichage de la température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F) à 50°C (122°F). Le
témoin de basse température extérieure s’allume lorsque la température extérieure
est inférieure à 3°C (37°F).
Affichage de la position de sélection et de la plage de rapports (sur
modèles équipés)
Affiche la position de sélection sélectionnée ou la plage de rapports sélectionnée.
(P. 252)
Montre
Affiche l’heure. (→P. 123)
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
1
2
3
4
5
6

1172. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

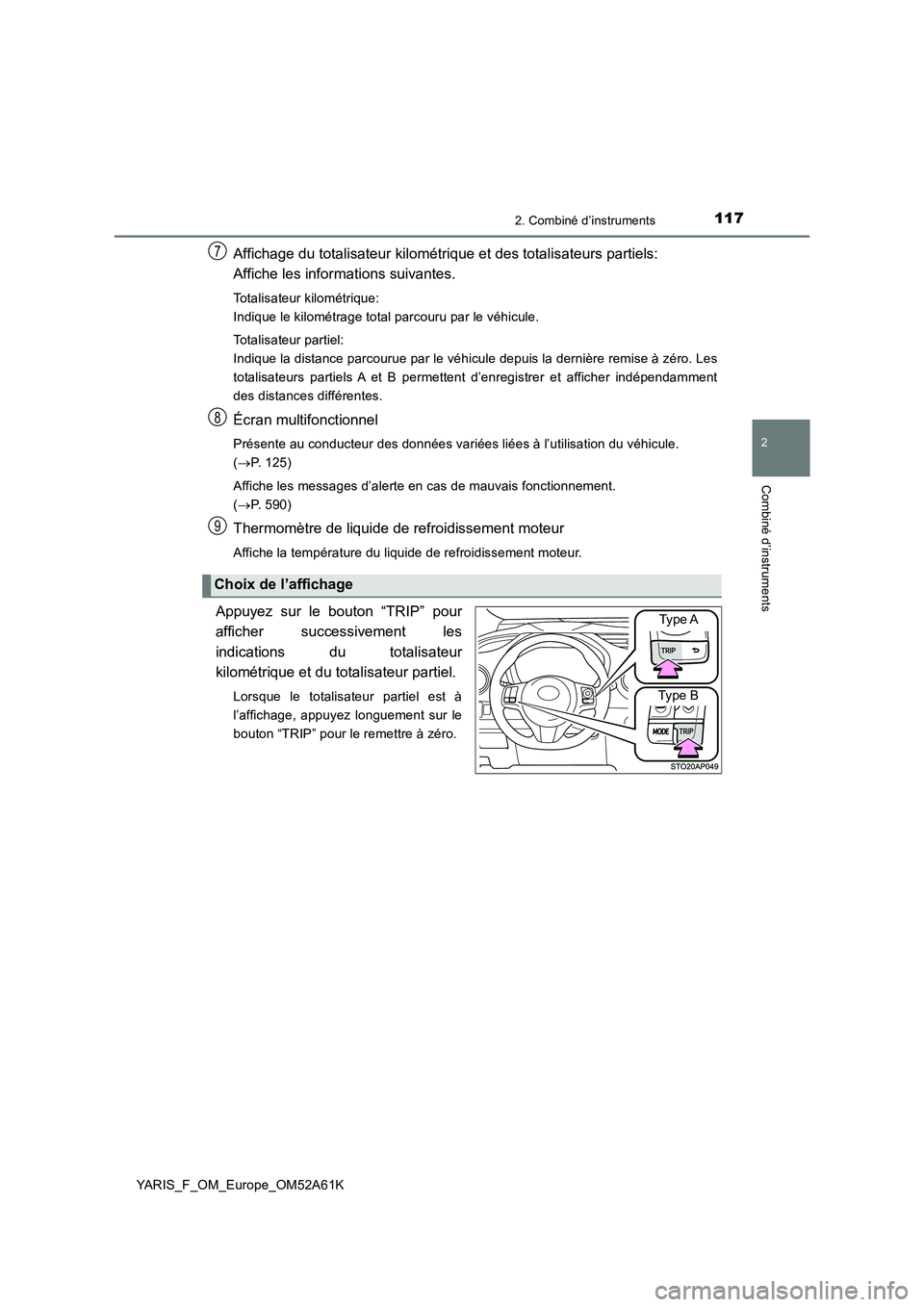

Affichage du totalisateur kilométrique et des totalisateurs partiels:
Affiche les informations suivantes.
Totalisateur kilométrique:
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel:
Indique la distance parcourue par le véhicule depuis la dernière remise à zéro. Les
totalisateurs partiels A et B permettent d’enregistrer et afficher indépendamment
des distances différentes.
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du véhicule.
( P. 125)
Affiche les messages d’alerte en cas de mauvais fonctionnement.
( P. 590)
Thermomètre de liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur.
Appuyez sur le bouton “TRIP” pour
afficher successivement les
indications du totalisateur
kilométrique et du totalisateur partiel.
Lorsque le totalisateur partiel est à
l’affichage, appuyez longuement sur le
bouton “TRIP” pour le remettre à zéro.
Choix de l’affichage
7
8
9
Ty p e A
Ty p e B

1182. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

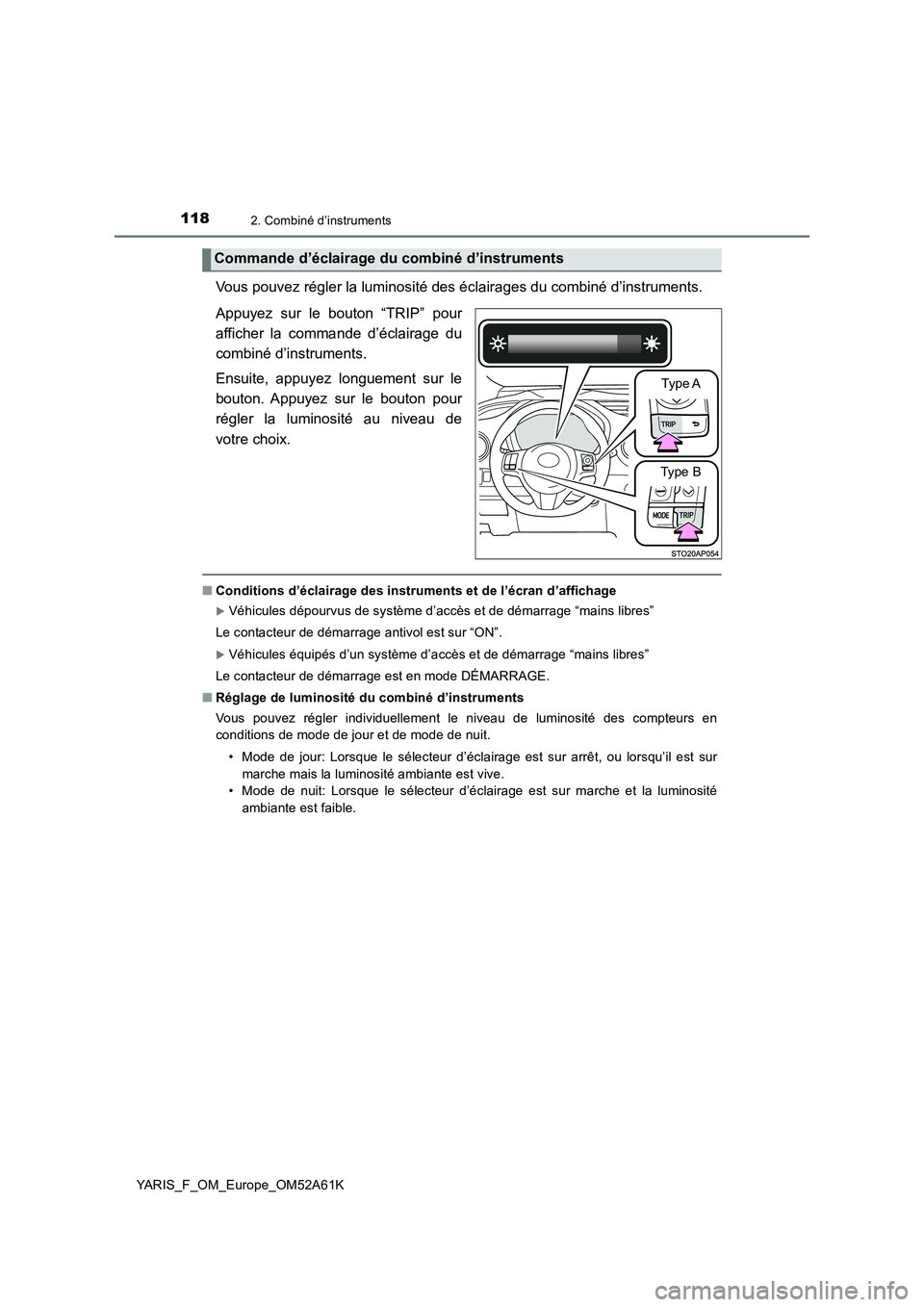

Vous pouvez régler la luminosité des éclairages du combiné d’instruments.
Appuyez sur le bouton “TRIP” pour
afficher la commande d’éclairage du
combiné d’instruments.
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
■Conditions d’éclairage des instruments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage antivol est sur “ON”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode DÉMARRAGE.
■Réglage de luminosité du combiné d’instruments
Vous pouvez régler individuellement le niveau de luminosité des compteurs en
conditions de mode de jour et de mode de nuit.
• Mode de jour: Lorsque le sélecteur d’éclairage est sur arrêt, ou lorsqu’il est sur
marche mais la luminosité ambiante est vive.
• Mode de nuit: Lorsque le sélecteur d’éclairage est sur marche et la luminosité
ambiante est faible.
Commande d’éclairage du combiné d’instruments
Typ e A
Type B

1192. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

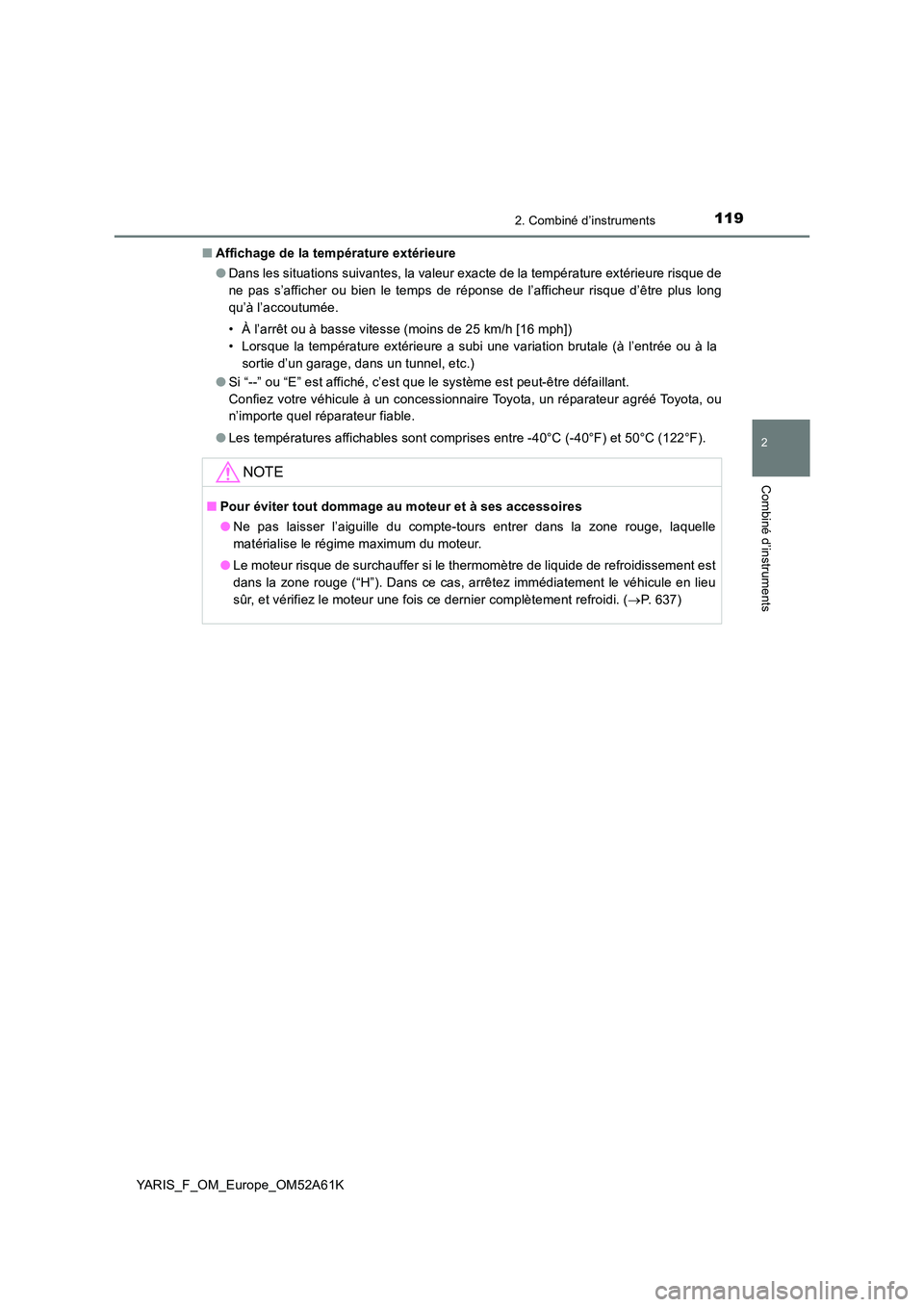

■ Affichage de la température extérieure
● Dans les situations suivantes, la valeur exacte de la température extérieure risque de
ne pas s’afficher ou bien le temps de réponse de l’afficheur risque d’être plus long
qu’à l’accoutumée.
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée ou à la
sortie d’un garage, dans un tunnel, etc.)
● Si “--” ou “E” est affiché, c’est que le système est peut-être défaillant.
Confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
● Les températures affichables sont comprises entre -40°C (-40°F) et 50°C (122°F).
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
● Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge, laquelle
matérialise le régime maximum du moteur.
● Le moteur risque de surchauffer si le thermomètre de liquide de refroidissement est
dans la zone rouge (“H”). Dans ce cas, arrêtez immédiatement le véhicule en lieu
sûr, et vérifiez le moteur une fois ce dernier complètement refroidi. ( P. 637)

1202. Combiné d’instruments
YARIS_F_OM_Europe_OM52A61K

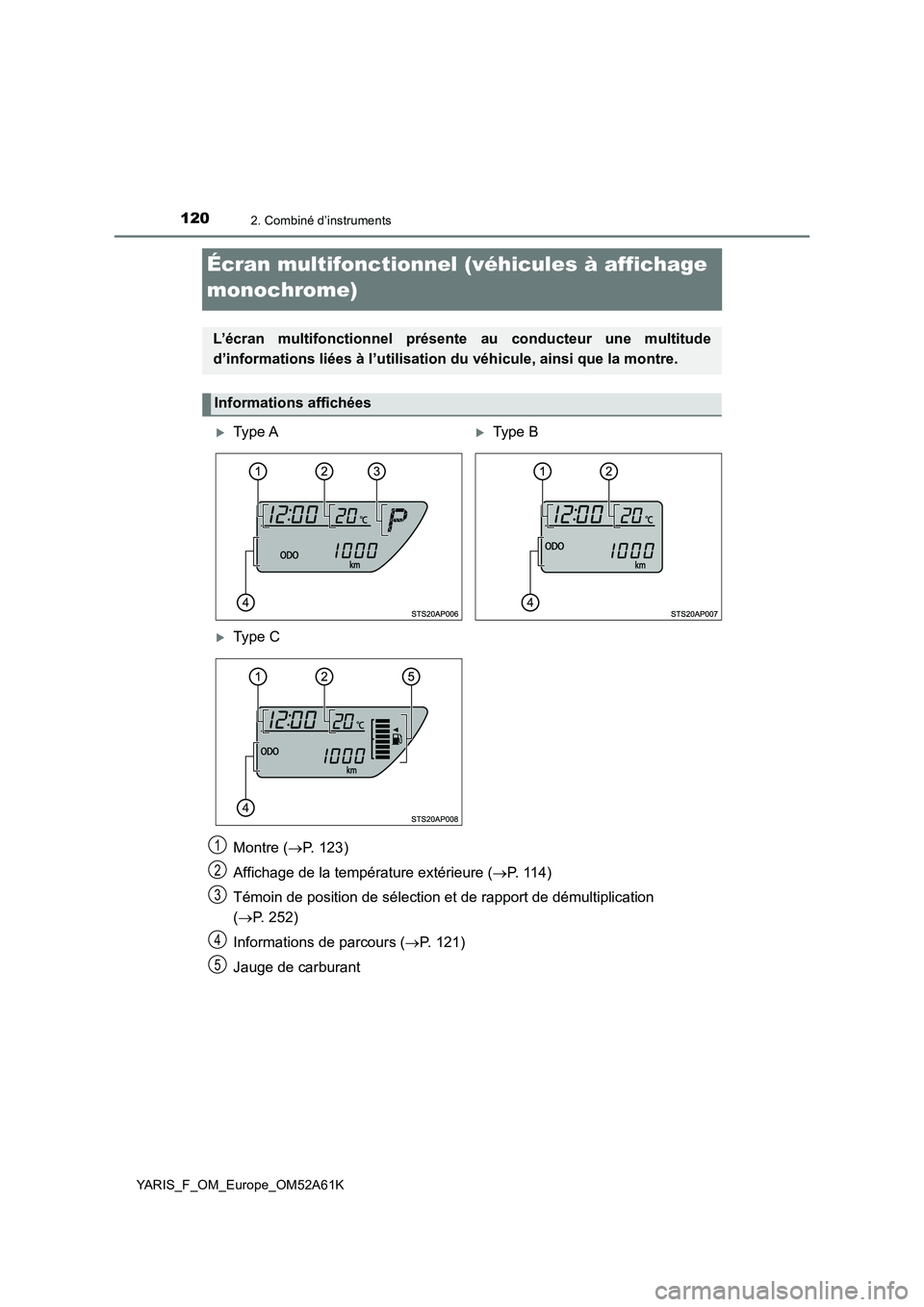

Écran multifonctionnel (véhicules à affichage
monochrome)
Montre (P. 1 2 3 )
Affichage de la température extérieure (P. 114)
Témoin de position de sélection et de rapport de démultiplication
(P. 252)
Informations de parcours (P. 121)
Jauge de carburant
L’écran multifonctionnel présente au conducteur une multitude
d’informations liées à l’utilisation du véhicule, ainsi que la montre.
Informations affichées
Type AType B
Type C
1
2
3
4
5
