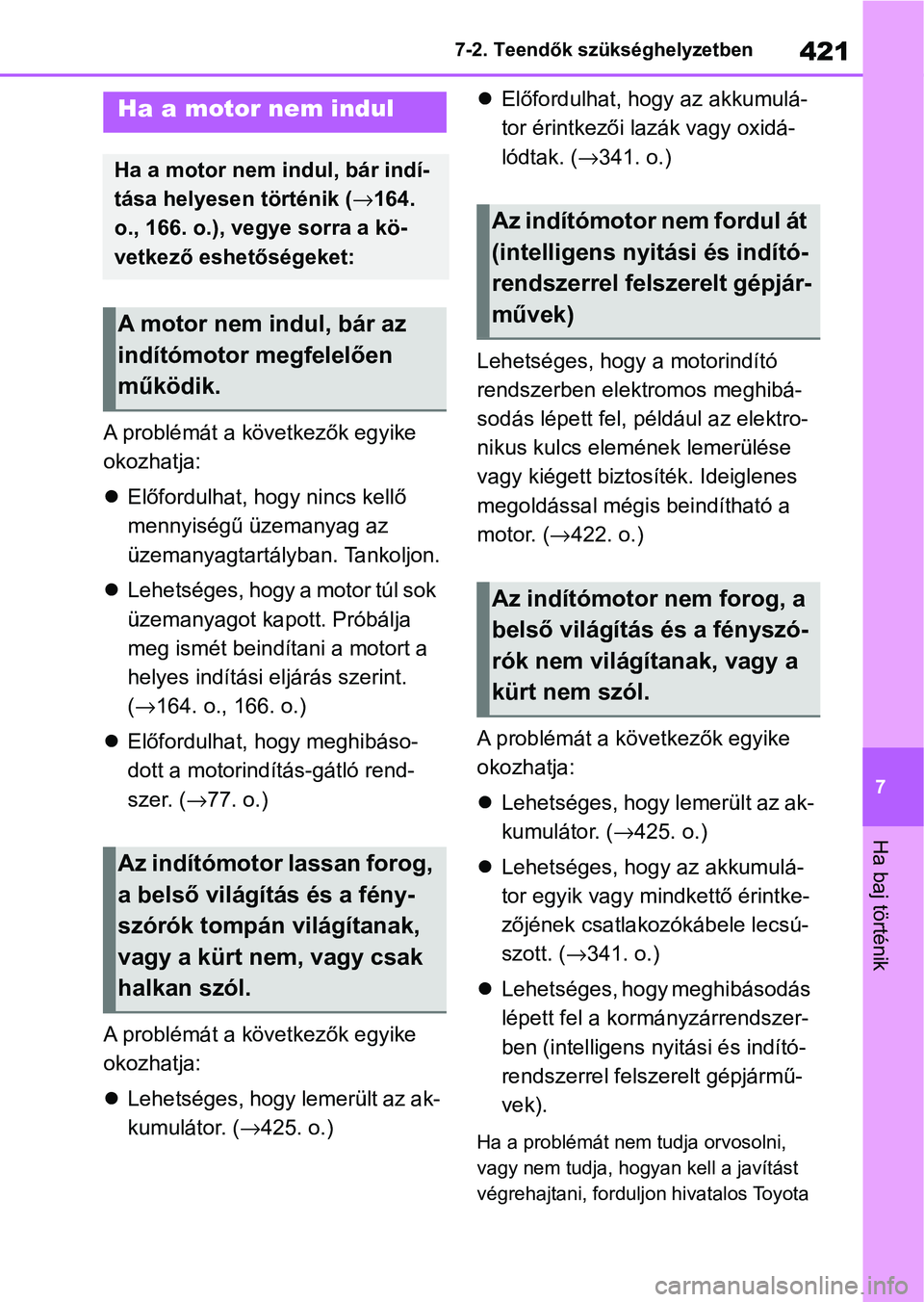

421
7
7-2. Teendők szükséghelyzetben
Ha baj történik
A problémát a következők egyike
okozhatja:

Előfordulhat, hogy nincs kellő
mennyiségű üzemanyag az
üzemanyagtartályban. Tankoljon.
 Lehetséges, hogy a motor túl sok
üzemanyagot ka pott. Próbálja
meg ismét beindítani a motort a
helyes indítási eljárás szerint.
( → 164. o., 166. o.)
 Előfordulhat, hogy meghibáso-
dott a motorindítá s-gátló rend-
szer. ( →77. o.)
A problémát a következők egyike
okozhatja:
 Lehetséges, hogy lemerült az ak-
kumulátor. ( →425. o.) 
Előfordulhat, hogy az akkumulá-
tor érintkezői lazák vagy oxidá-
lódtak. ( →341. o.)
Lehetséges, hogy a motorindító
rendszerben elektromos meghibá-
sodás lépett fel, például az elektro-
nikus kulcs elemének lemerülése
vagy kiégett biztosíték. Ideiglenes
megoldással mégis beindítható a
motor. ( →422. o.)
A problémát a következők egyike
okozhatja:
 Lehetséges, hogy lemerült az ak-
kumulátor. ( →425. o.)
 Lehetséges, hogy az akkumulá-
tor egyik vagy mindkettő érintke-
zőjének csatlakozókábele lecsú-
szott. ( →341. o.)
 Lehetséges, hogy meghibásodás
lépett fel a kormányzárrendszer-
ben (intelligens nyitási és indító-
rendszerrel felszerelt gépjármű-
vek).
Ha a problémát nem tudja orvosolni,
vagy nem tudja, hogyan kell a javítást
végrehajtani, forduljon hivatalos Toyota
Ha a motor nem indul
Ha a motor nem indul, bár indí-
tása helyesen történik ( →164.
o., 166. o.), vegye sorra a kö-
vetkező eshetőségeket:
A motor nem indul, bár az
indítómotor megfelelően
működik.
Az indítómotor lassan forog,
a belső világítás és a fény-
szórók tompán világítanak,
vagy a kürt nem, vagy csak
halkan szól.
Az indítómotor nem fordul át
(intelligens nyitási és indító-
rendszerrel felszerelt gépjár-
művek)
Az indítómotor nem forog, a
belső világítás és a fényszó-
rók nem világítanak, vagy a
kürt nem szól.

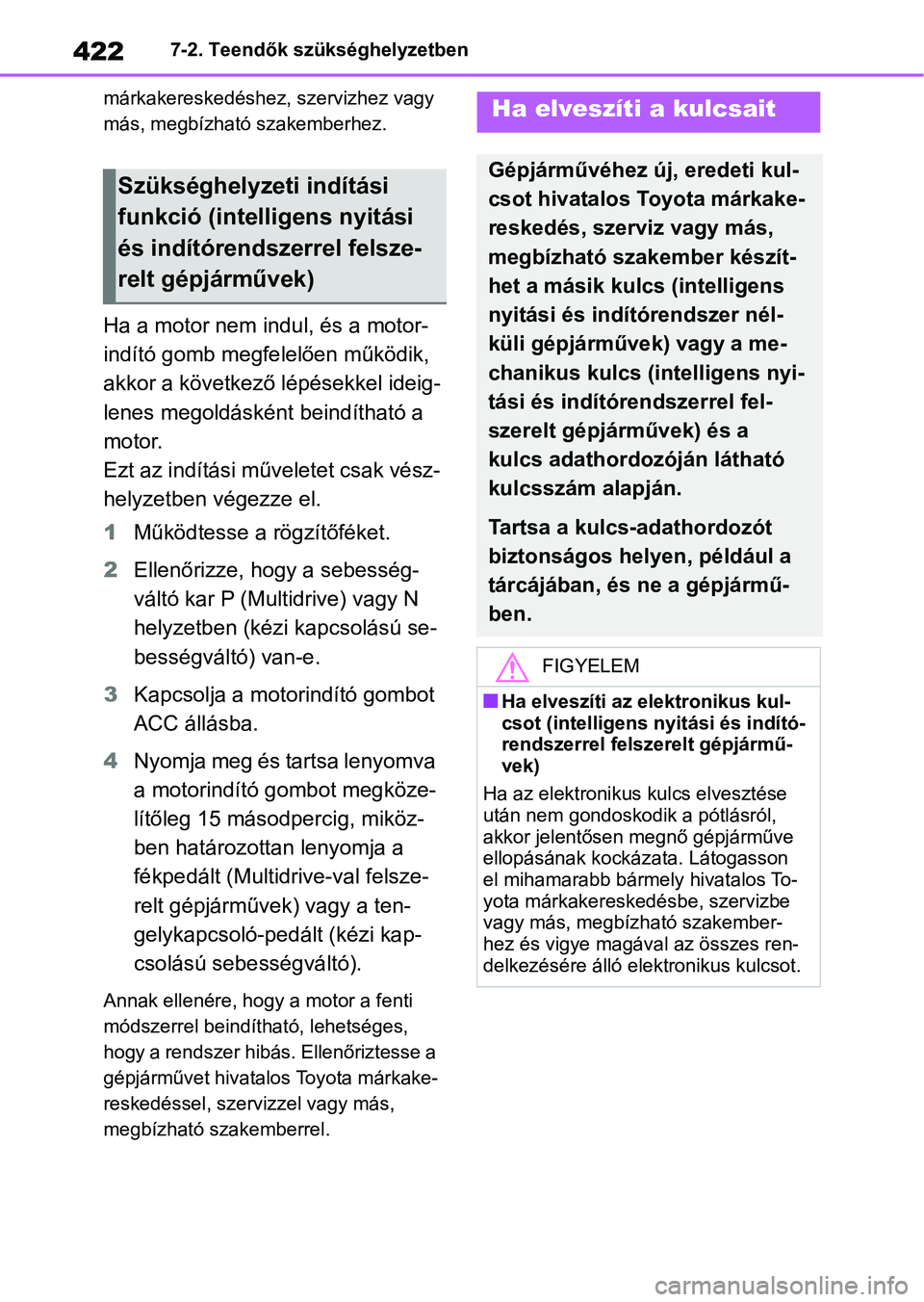

4227-2. Teendők szükséghelyzetben
márkakereskedéshez, szervizhez vagy
más, megbízható szakemberhez.
Ha a motor nem indul, és a motor-
indító gomb megfelelően működik,
akkor a következő lépésekkel ideig-
lenes megoldásként beindítható a
motor.
Ezt az indítási műveletet csak vész-
helyzetben végezze el.
1 Működtesse a rögzítőféket.
2 Ellenőrizze, hogy a sebesség-
váltó kar P (Multidrive) vagy N
helyzetben (kézi kapcsolású se-
bességváltó) van-e.
3 Kapcsolja a motorindító gombot
ACC állásba.
4 Nyomja meg és tartsa lenyomva
a motorindító gombot megköze-
lítőleg 15 másodpercig, miköz-
ben határozottan lenyomja a
fékpedált (Multidr ive-val felsze-
relt gépjárművek) vagy a ten-
gelykapcsoló-pedált (kézi kap-
csolású sebességváltó).
Annak ellenére, hogy a motor a fenti
módszerrel beindítható, lehetséges,
hogy a rendszer hibás. Ellenőriztesse a
gépjárművet hivatalo s Toyota márkake-
reskedéssel, szervizzel vagy más,
megbízható szakemberrel.
Szükséghelyzeti indítási
funkció (intelligens nyitási
és indítórendszerrel felsze-
relt gépjárművek)
Ha elveszíti a kulcsait
Gépjárművéhez új, eredeti kul-
csot hivatalos Toyota márkake-
reskedés, szerviz vagy más,
megbízható szakember készít-
het a másik kulcs (intelligens
nyitási és indít órendszer nél-
küli gépjárművek) vagy a me-
chanikus kulcs ( intelligens nyi-
tási és indító rendszerrel fel-
szerelt gépjárművek) és a
kulcs adathordozóján látható
kulcsszám alapján.
Tartsa a kulcs-adathordozót
biztonságos helyen, például a
tárcájában, és ne a gépjármű-
ben.
FIGYELEM
nHa elveszíti az el ektronikus kul-
csot (intelligens nyitási és indító-
rendszerrel felszerelt gépjármű-
vek)
Ha az elektronikus kulcs elvesztése
után nem gondoskodik a pótlásról,
akkor jelentősen megnő gépjárműve
ellopásának kocká zata. Látogasson
el mihamarabb bármely hivatalos To-
yota márkakereske désbe, szervizbe
vagy más, megbízható szakember-
hez és vigye magáv al az összes ren-
delkezésére álló ele ktronikus kulcsot.

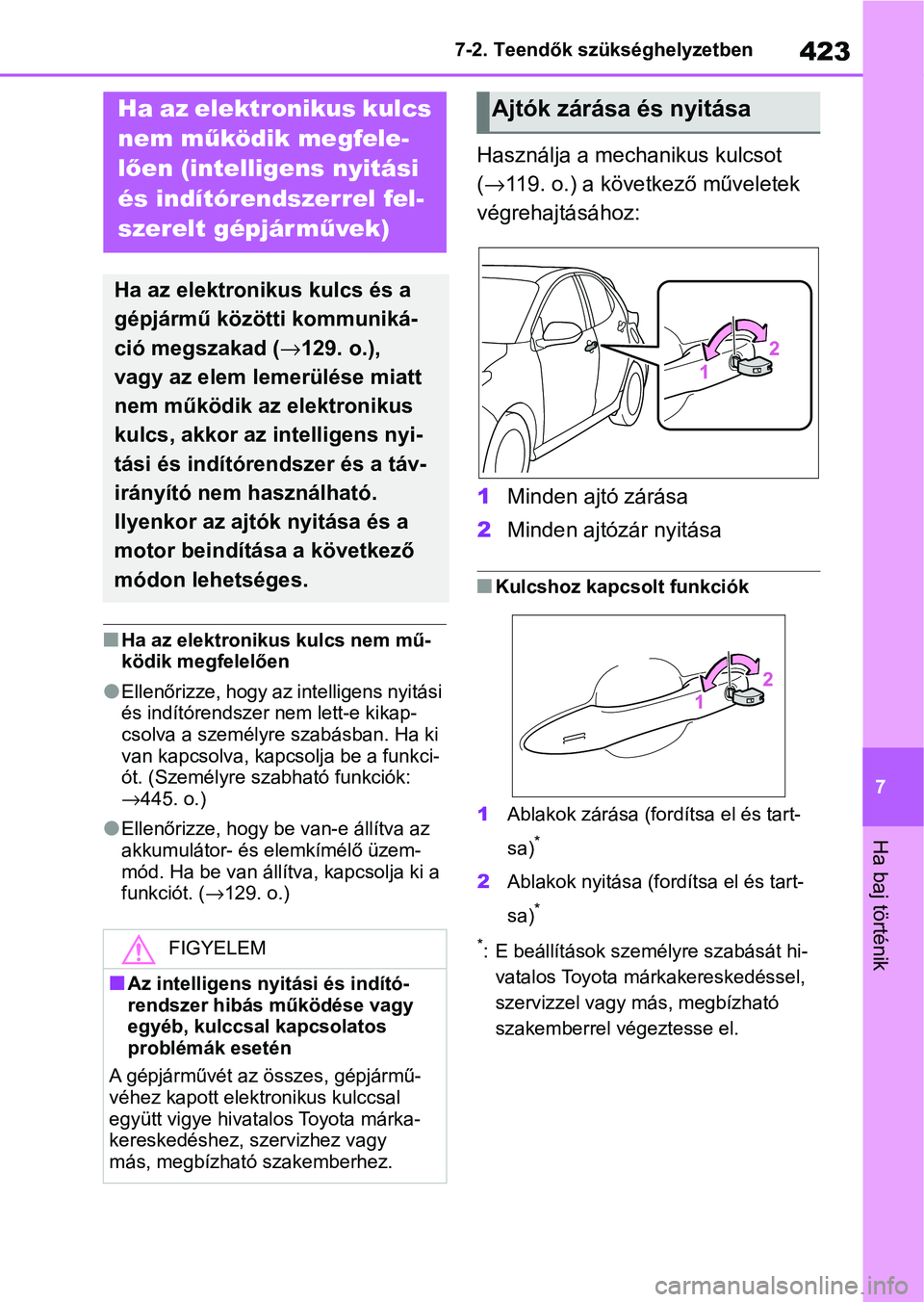

423
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nHa az elektronikus kulcs nem mű-
ködik megfelelően
lEllenőrizze, hogy az intelligens nyitási
és indítórendszer nem lett-e kikap-
csolva a személyre
szabásban. Ha ki
van kapcsolva, kap csolja be a funkci-
ót. (Személyre szabható funkciók:
→445. o.)
lEllenőrizze, hogy be van-e állítva az
akkumulátor- és elemkímélő üzem-
mód. Ha be van állítva, kapcsolja ki a
funkciót. ( →129. o.)
Használja a mechanikus kulcsot
(→ 119. o.) a következő műveletek
végrehajtásához:
1 Minden ajtó zárása
2 Minden ajtózár nyitása
nKulcshoz kapcsolt funkciók
1 Ablakok zárása (fo rdítsa el és tart-
sa)
*
2 Ablakok nyitása (for dítsa el és tart-
sa)
*
*
: E beállítások szemé lyre szabását hi-
vatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel végeztesse el.
Ha az elektronikus kulcs
nem m űködik megfele-
lően (intelligens nyitási
és indítórendszerrel fel-
szerelt gépjár művek)
Ha az elektronikus kulcs és a
gépjármű közötti kommuniká-
ció megszakad ( →129. o.),
vagy az elem lemerülése miatt
nem működik az elektronikus
kulcs, akkor az intelligens nyi-
tási és indítórendszer és a táv-
irányító nem használható.
Ilyenkor az ajtók nyitása és a
motor beindítása a következő
módon lehetséges.
FIGYELEM
nAz intelligens nyitási és indító-
rendszer hibás működése vagy
egyéb, kulccsal kapcsolatos
problémák esetén
A gépjárművét az összes, gépjármű-
véhez kapott elektronikus kulccsal
együtt vigye hivatalos Toyota márka-
kereskedéshez, szervizhez vagy
más, megbízható szakemberhez.
Ajtók zárása és nyitása

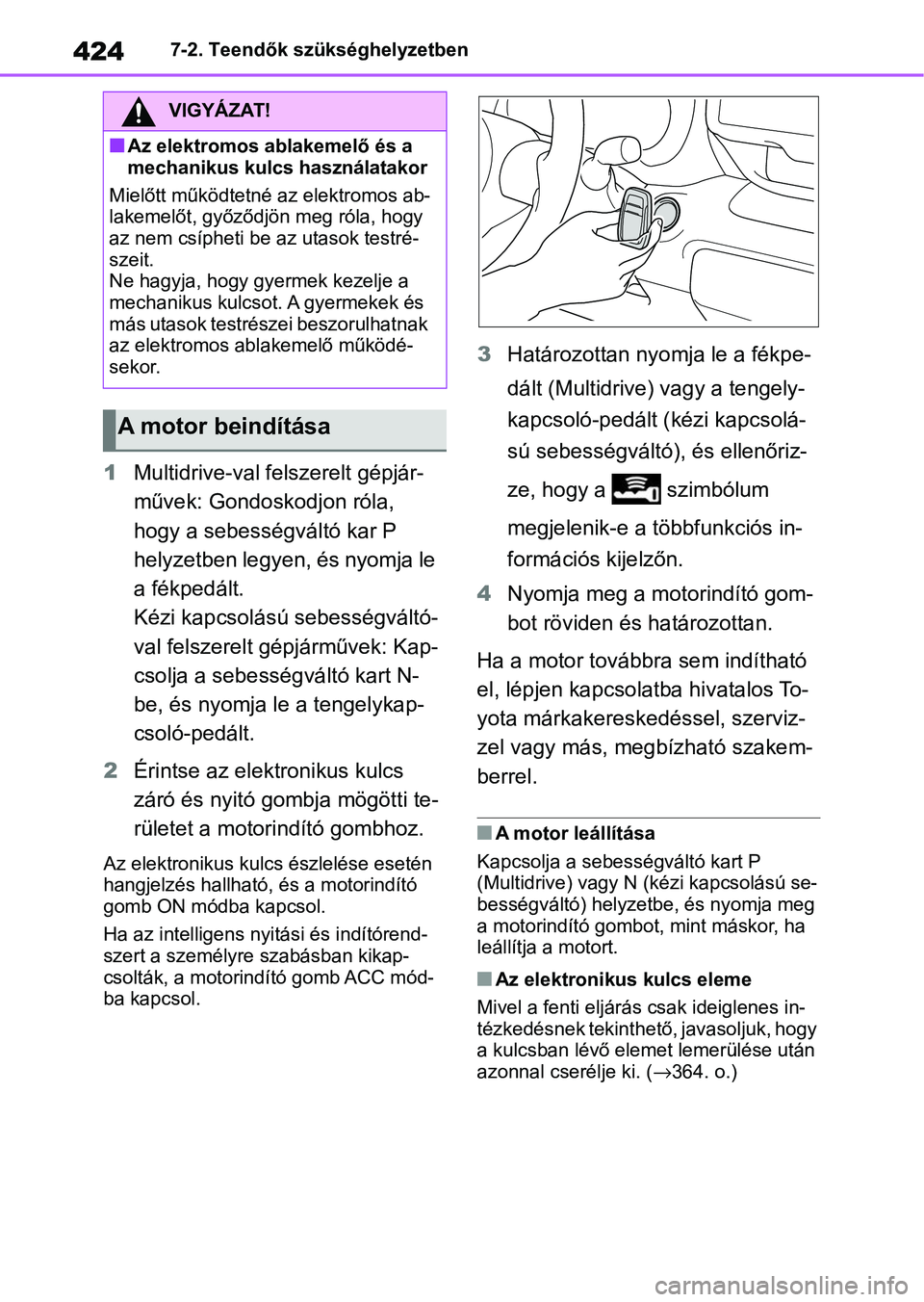

4247-2. Teendők szükséghelyzetben
1Multidrive-val felszerelt gépjár-
művek: Gondoskodjon róla,
hogy a sebességváltó kar P
helyzetben legyen, és nyomja le
a fékpedált.
Kézi kapcsolású sebességváltó-
val felszerelt gépjárművek: Kap-
csolja a sebességváltó kart N-
be, és nyomja le a tengelykap-
csoló-pedált.
2 Érintse az elektronikus kulcs
záró és nyitó gom bja mögötti te-
rületet a motorindító gombhoz.
Az elektronikus kulcs észlelése esetén
hangjelzés hallható, és a motorindító
gomb ON módba kapcsol.
Ha az intelligens nyitási és indítórend-
szert a személyre szabásban kikap-
csolták, a motorind ító gomb ACC mód-
ba kapcsol.
3 Határozottan nyo mja le a fékpe-
dált (Multidrive) vagy a tengely-
kapcsoló-pedált ( kézi kapcsolá-
sú sebességváltó), és ellenőriz-
ze, hogy a szimbólum
megjelenik-e a többfunkciós in-
formációs kijelzőn.
4 Nyomja meg a mot orindító gom-
bot röviden és határozottan.
Ha a motor továbbra sem indítható
el, lépjen kapcsolatba hivatalos To-
yota márkakeresked éssel, szerviz-
zel vagy más, megbízható szakem-
berrel.
nA motor leállítása
Kapcsolja a sebességváltó kart P
(Multidrive) vagy N ( kézi kapcsolású se-
bességváltó) helyzetbe, és nyomja meg
a motorindító gombot, mint máskor, ha
leállítja a motort.
nAz elektronikus kulcs eleme
Mivel a fenti eljárás csak ideiglenes in-
tézkedésnek tekinthető, javasoljuk, hogy
a kulcsban lévő elemet lemerülése után
azonnal cserélje ki. ( →364. o.)
VIGYÁZAT!
nAz elektromos ablakemelő és a
mechanikus kulcs használatakor
Mielőtt működtetné az elektromos ab-
lakemelőt, győződjön meg róla, hogy
az nem csípheti be az utasok testré-
szeit.
Ne hagyja, hogy gyermek kezelje a
mechanikus kulcsot. A gyermekek és
más utasok testrészei beszorulhatnak
az elektromos ablakemelő működé-
sekor.
A motor beindítása

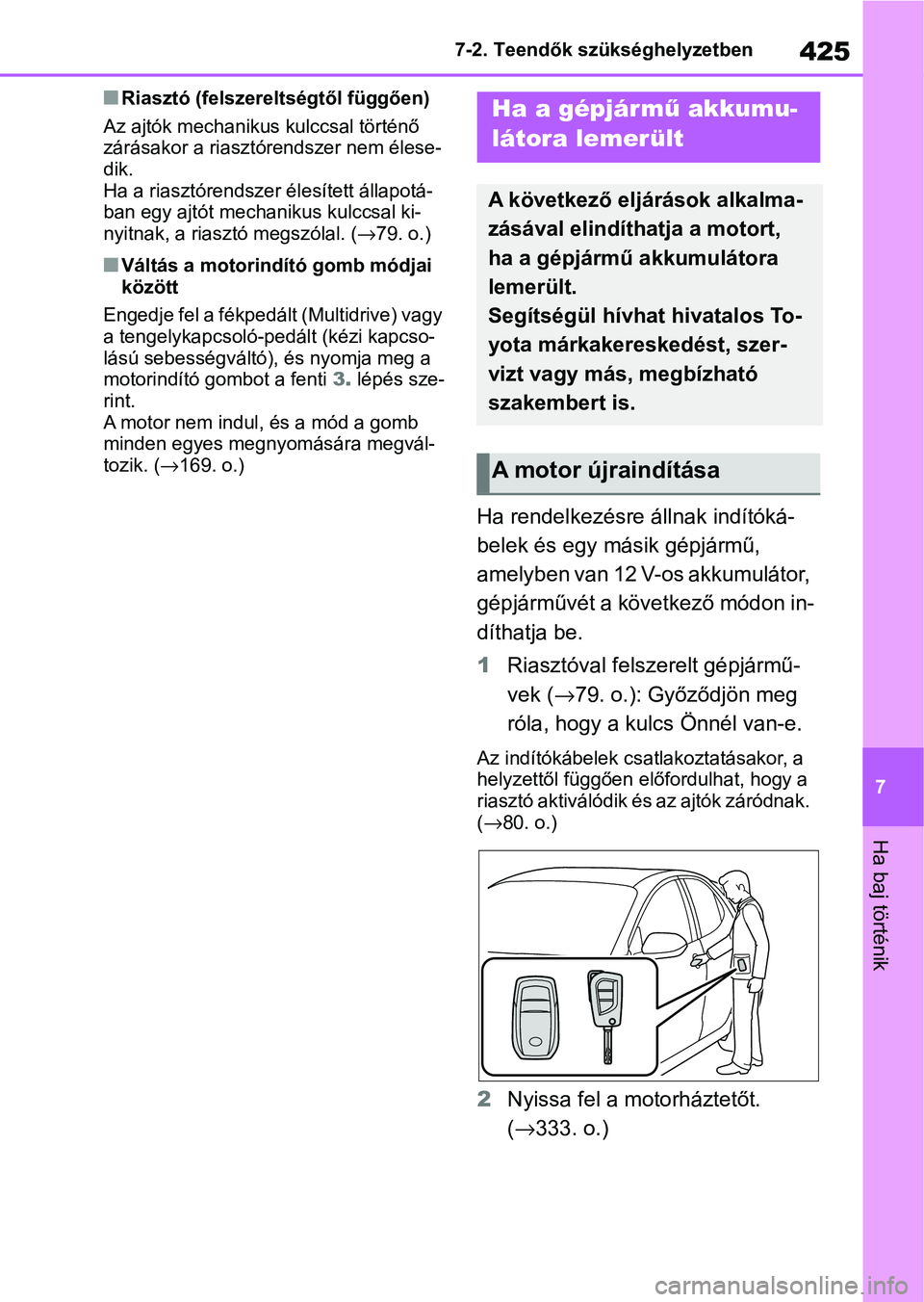

425
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nRiasztó (felszereltségtől függően)
Az ajtók mechanikus kulccsal történő
zárásakor a riasztór endszer nem élese-
dik.
Ha a riasztórendszer élesített állapotá-
ban egy ajtó t mechanikus kulccsal ki-
nyitnak, a riasztó megszólal. ( →79. o.)
nVáltás a motorindító gomb módjai
között
Engedje fel a fékpedált (Multidrive) vagy
a tengelykapcsoló-pedált (kézi kapcso-
lású sebességváltó), és nyomja meg a
motorindító gombot a fenti 3. lépés sze-
rint.
A motor nem indul, és a mód a gomb
minden egyes megnyomására megvál-
tozik. ( →169. o.)
Ha rendelkezésre állnak indítóká-
belek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor,
gépjárművét a következő módon in-
díthatja be.
1Riasztóval felszerelt gépjármű-
vek ( →79. o.): Győződjön meg
róla, hogy a kulcs Önnél van-e.
Az indítókábelek csatlakoztatásakor, a
helyzettől függően előfordulhat, hogy a
riasztó aktiválódik és az ajtók záródnak.
( →80. o.)
2 Nyissa fel a motorháztetőt.
(→ 333. o.)
Ha a gépjár m ű akkumu-
látora lemerült
A következő eljárások alkalma-
zásával elindíth atja a motort,
ha a gépjármű akkumulátora
lemerült.
Segítségül hívhat hivatalos To-
yota márkakereskedést, szer-
vizt vagy más, megbízható
szakembert is.
A motor újraindítása

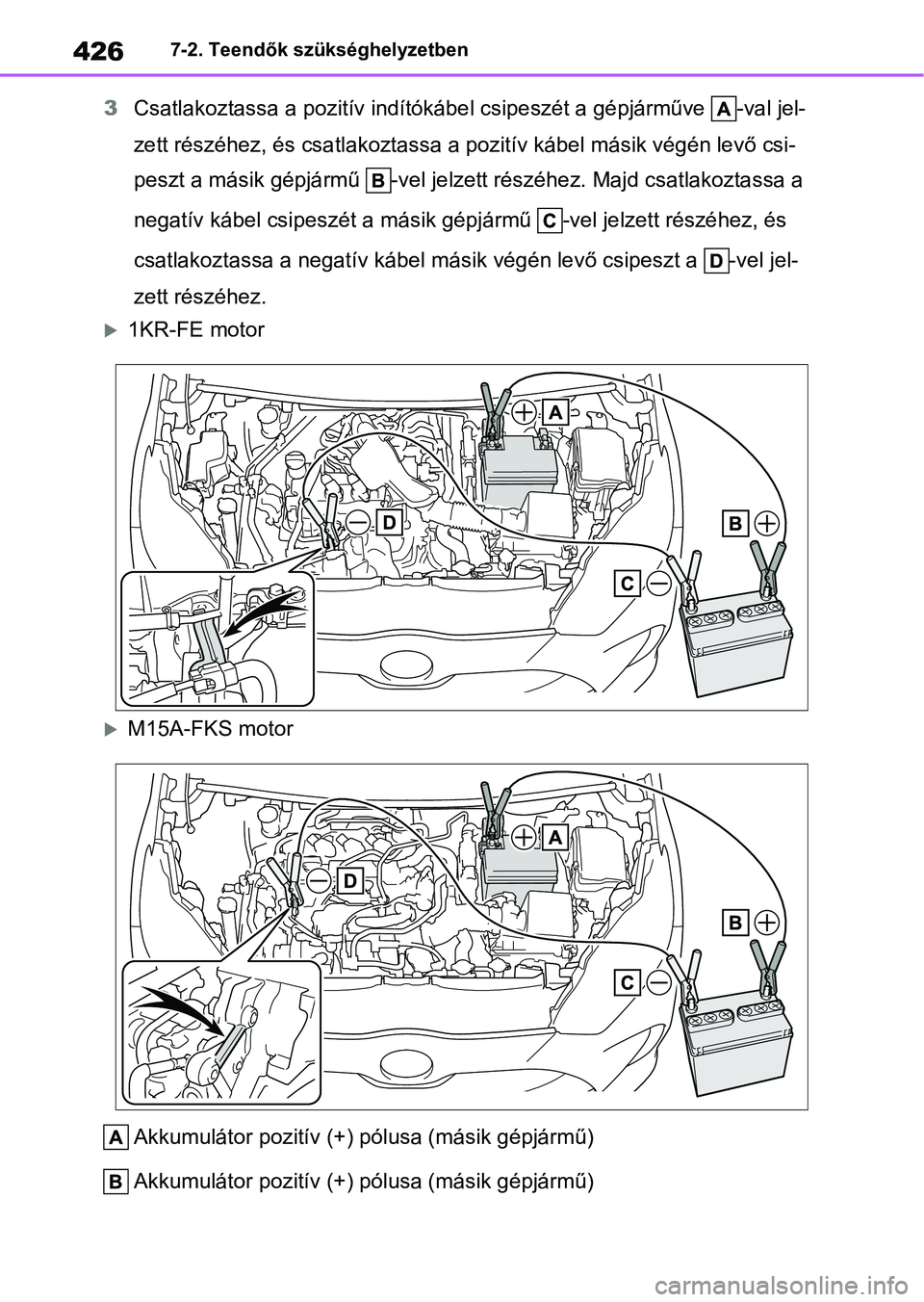

4267-2. Teendők szükséghelyzetben
3Csatlakoztassa a pozitív indítók ábel csipeszét a gépjárműve -va l jel-
zett részéhez, és csatlakoztassa a pozitív kábel másik végén le vő csi-
peszt a másik gépjármű -vel jelzett részéhez. Majd csatlakoztas sa a
negatív kábel csipeszét a másik gépjármű -vel jelzett részéhez, és
csatlakoztassa a negatív kábel má sik végén levő csipeszt a -vel jel-
zett részéhez.
1KR-FE motor
M15A-FKS motor
Akkumulátor pozitív (+) pólusa (másik gépjármű)
Akkumulátor pozitív (+) pólusa (másik gépjármű)

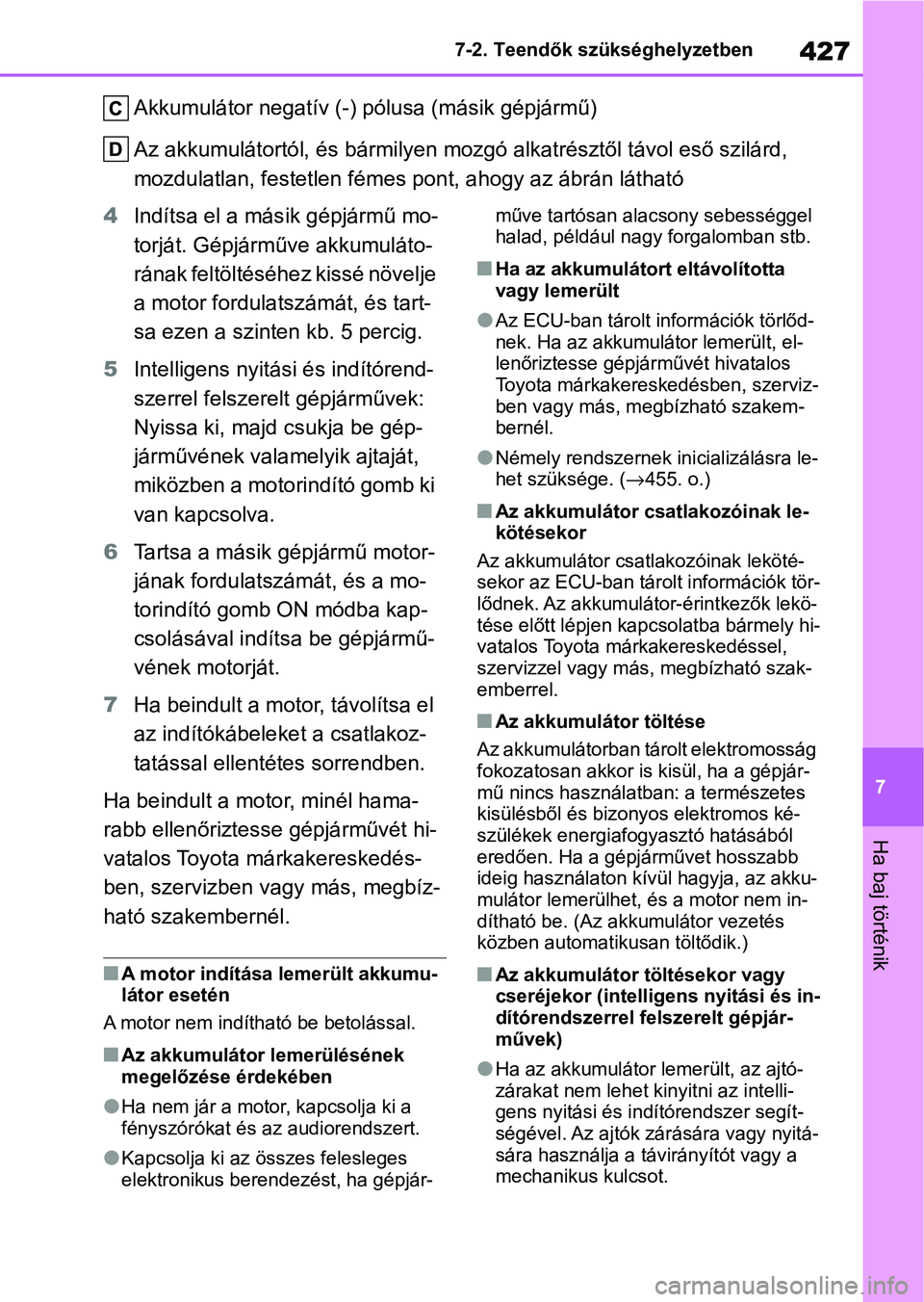

427
7
7-2. Teendők szükséghelyzetben
Ha baj történik
Akkumulátor negatív (-) pólusa (másik gépjármű)
Az akkumulátortól, és bármilyen m
ozgó alkatrésztől távol eső szilárd,
mozdulatlan, festetlen fémes pont, ahogy az ábrán látható
4 Indítsa el a más ik gépjármű mo-
torját. Gépjármű ve akkumuláto-
rának feltöltéséhe z kissé növelje
a motor fordulat számát, és tart-
sa ezen a szinten kb. 5 percig.
5 Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek:
Nyissa ki, majd csukja be gép-
járművének valamelyik ajtaját,
miközben a motorindító gomb ki
van kapcsolva.
6 Tartsa a másik gépjármű motor-
jának fordulatszámát, és a mo-
torindító gomb ON módba kap-
csolásával indíts a be gépjármű-
vének motorját.
7 Ha beindult a motor, távolítsa el
az indítókábeleket a csatlakoz-
tatással ellentétes sorrendben.
Ha beindult a motor, minél hama-
rabb ellenőriztesse gépjárművét hi-
vatalos Toyota márkakereskedés-
ben, szervizben vagy más, megbíz-
ható szakembernél.
nA motor indítása lemerült akkumu-
látor esetén
A motor nem indítható be betolással.
nAz akkumulátor lemerülésének
megelőzése érdekében
lHa nem jár a motor, kapcsolja ki a
fényszórókat és az audiorendszert.
lKapcsolja ki az ö sszes felesleges
elektronikus berendezést, ha gépjár- műve tartósan alacsony sebességgel
halad, például nagy forgalomban stb.
nHa az akkumulátort eltávolította
vagy lemerült
lAz ECU-ban tárolt i
nformációk törlőd-
nek. Ha az akkumulátor lemerült, el-
lenőriztesse gépjárművét hivatalos
Toyota márkakereskedésben, szerviz-
ben vagy más, megbízható szakem-
bernél.
lNémely rendszernek inicializálásra le-
het szüksége. ( →455. o.)
nAz akkumulátor csatlakozóinak le-
kötésekor
Az akkumulátor csatlakozóinak leköté-
sekor az ECU-ban tárolt információk tör-
lődnek. Az akkumulátor-érintkezők lekö-
tése előtt lépjen kapcsolatba bármely hi-
vatalos Toyota már kakereskedéssel,
szervizzel vagy más , megbízható szak-
emberrel.
nAz akkumulátor töltése
Az akkumulátorban tárolt elektromosság
fokozatosan ak kor is kisül, ha a gépjár-
mű nincs használatban: a természetes
kisülésből és bizony os elektromos ké-
szülékek energiafogyasztó hatásából
eredően. Ha a gépjárművet hosszabb
ideig használaton kí vül hagyja, az akku-
mulátor lemerülhet, é s a motor nem in-
dítható be. (Az akku mulátor vezetés
közben automatik usan töltődik.)
nAz akkumulátor töltésekor vagy
cseréjekor (intelligens nyitási és in-
dítórendszerrel felszerelt gépjár-
művek)
lHa az akkumulátor lemerült, az ajtó-
zárakat nem lehet ki nyitni az intelli-
gens nyitási és indítórendszer segít-
ségével. Az ajtók zárására vagy nyitá-
sára használja a tá virányítót vagy a
mechanikus kulcsot.

4287-2. Teendők szükséghelyzetben

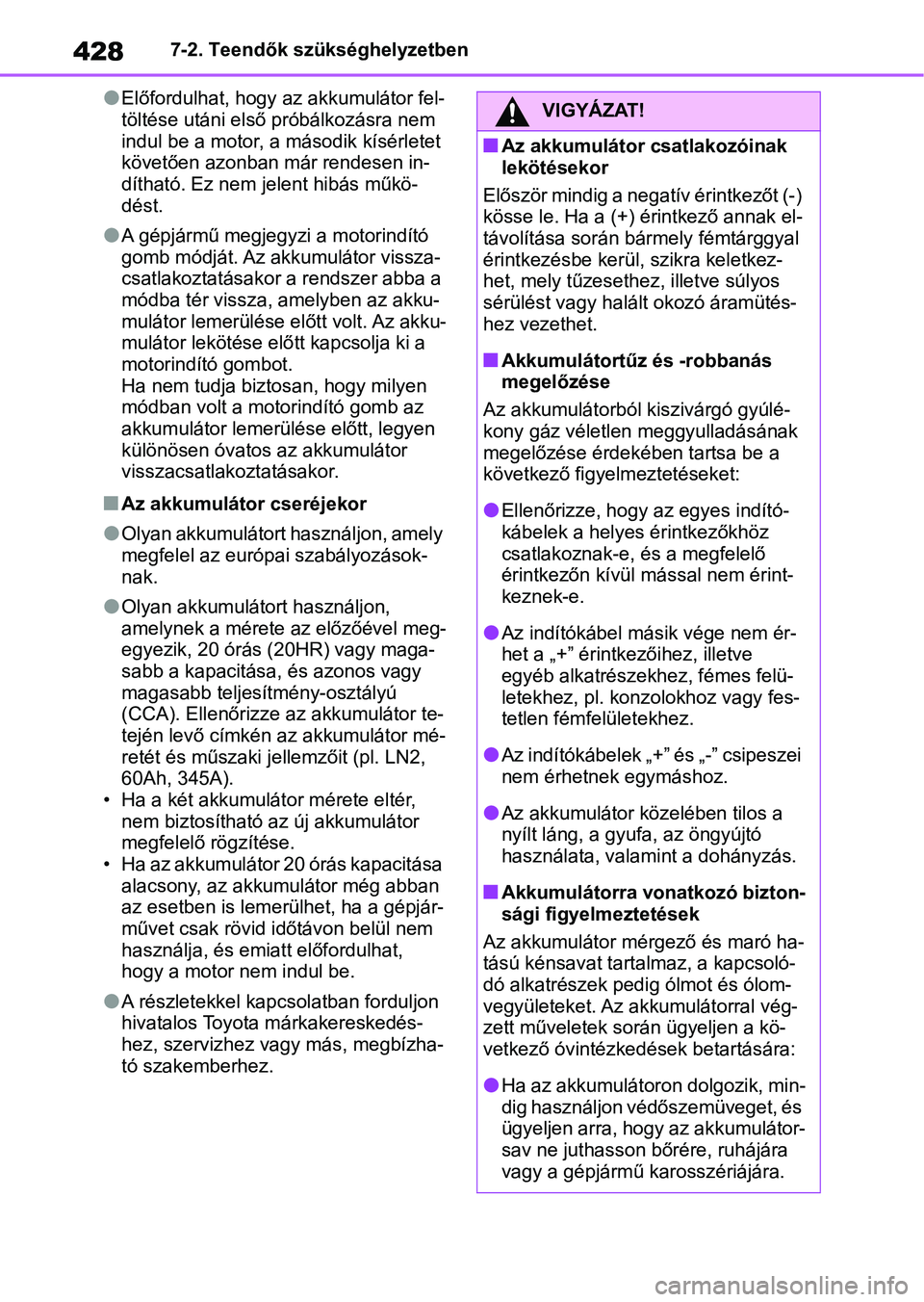

lElőfordulhat, hogy az akkumulátor fel-
töltése utáni első próbálkozásra nem
indul be a motor, a második kísérletet
követően azonban már rendesen in-
dítható. Ez nem jelent hibás műkö-
dést.
lA gépjármű megjegyzi a motorindító
gomb módját. Az a kkumulátor vissza-
csatlakoztatásakor a rendszer abba a
módba tér vissza, a melyben az akku-
mulátor lemerülése előtt volt. Az akku-
mulátor lekötése elő tt kapcsolja ki a
motorindító gombot.
Ha nem tudja biztosan, hogy milyen
módban volt a motorindító gomb az
akkumulátor lemerülése előtt, legyen
különösen óvatos az akkumulátor
visszacsatlakoztatásakor.
nAz akkumulátor cseréjekor
lOlyan akkumulátort használjon, amely
megfelel az európai szabályozások-
nak.
lOlyan akkumulátort használjon,
amelynek a mérete az előzőével meg-
egyezik, 20 órás (20HR) vagy maga-
sabb a kapacitása, és azonos vagy
magasabb teljesítmény-osztályú
(CCA). Ellenőrizze az akkumulátor te-
tején levő címkén az akkumulátor mé-
retét és műszaki jellemzőit (pl. LN2,
60Ah, 345A).
• Ha a két akkumuláto r mérete eltér,
nem biztosítható az új akkumulátor
megfelelő rögzítése.
• Ha az akkumulátor 20 órás kapacitása alacsony, az akkumulátor még abban
az esetben is lemerü lhet, ha a gépjár-
művet csak rövid időtávon belül nem
használja, és emiatt előfordulhat,
hogy a motor nem indul be.
lA részletekkel kapcsolatban forduljon
hivatalos Toyota m árkakereskedés-
hez, szervizhez vagy más, megbízha-
tó szakemberhez.
VIGYÁZAT!
nAz akkumulátor csatlakozóinak
lekötésekor
Először mindig a negatív érintkezőt (-)
kösse le. Ha a (+) érintkező annak el-
távolítása során bá rmely fémtárggyal
érintkezésbe kerül, szikra keletkez-
het, mely tűzesethez, illetve súlyos
sérülést vagy halált okozó áramütés-
hez vezethet.
nAkkumulátortűz és -robbanás
megelőzése
Az akkumulátorból kiszivárgó gyúlé-
kony gáz véletlen meggyulladásának
megelőzése érdekében tartsa be a
következő figyelmeztetéseket:
lEllenőrizze, hogy az egyes indító-
kábelek a helyes érintkezőkhöz
csatlakoznak-e, és a megfelelő
érintkezőn kívül mással nem érint-
keznek-e.
lAz indítókábel másik vége nem ér-
het a „+” érintk ezőihez, illetve
egyéb alkatrészekhez, fémes felü-
letekhez, pl. konzolokhoz vagy fes-
tetlen fémfelületekhez.
lAz indítókábelek „+” és „-” csipeszei
nem érhetnek egymáshoz.
lAz akkumulátor közelében tilos a
nyílt láng, a gyuf a, az öngyújtó
használata, valamint a dohányzás.
nAkkumulátorra vonatkozó bizton-
sági figyelmeztetések
Az akkumulátor mérg ező és maró ha-
tású kénsavat tart almaz, a kapcsoló-
dó alkatrészek pedig ólmot és ólom-
vegyületeket. Az akkumulátorral vég-
zett műveletek során ügyeljen a kö-
vetkező óvintézkedések betartására:
lHa az akkumulátoron dolgozik, min-
dig használjon védőszemüveget, és
ügyeljen arra, hogy az akkumulátor-
sav ne juthasson bőrére, ruhájára
vagy a gépjármű k arosszériájára.

429
7
7-2. Teendők szükséghelyzetben
Ha baj történik
1
Biztonságos helyen álljon meg a
gépjárművel, és kapcsolja ki a
légkondicionáló rendszert, majd
állítsa le a motort.
2 Ha van gőzszivárgás: A gőz el-
oszlása után óvatosan emelje
fel a motorháztetőt.
Ha nincs gőzszivárgás: Óvato-
san emelje fel a motorháztetőt.

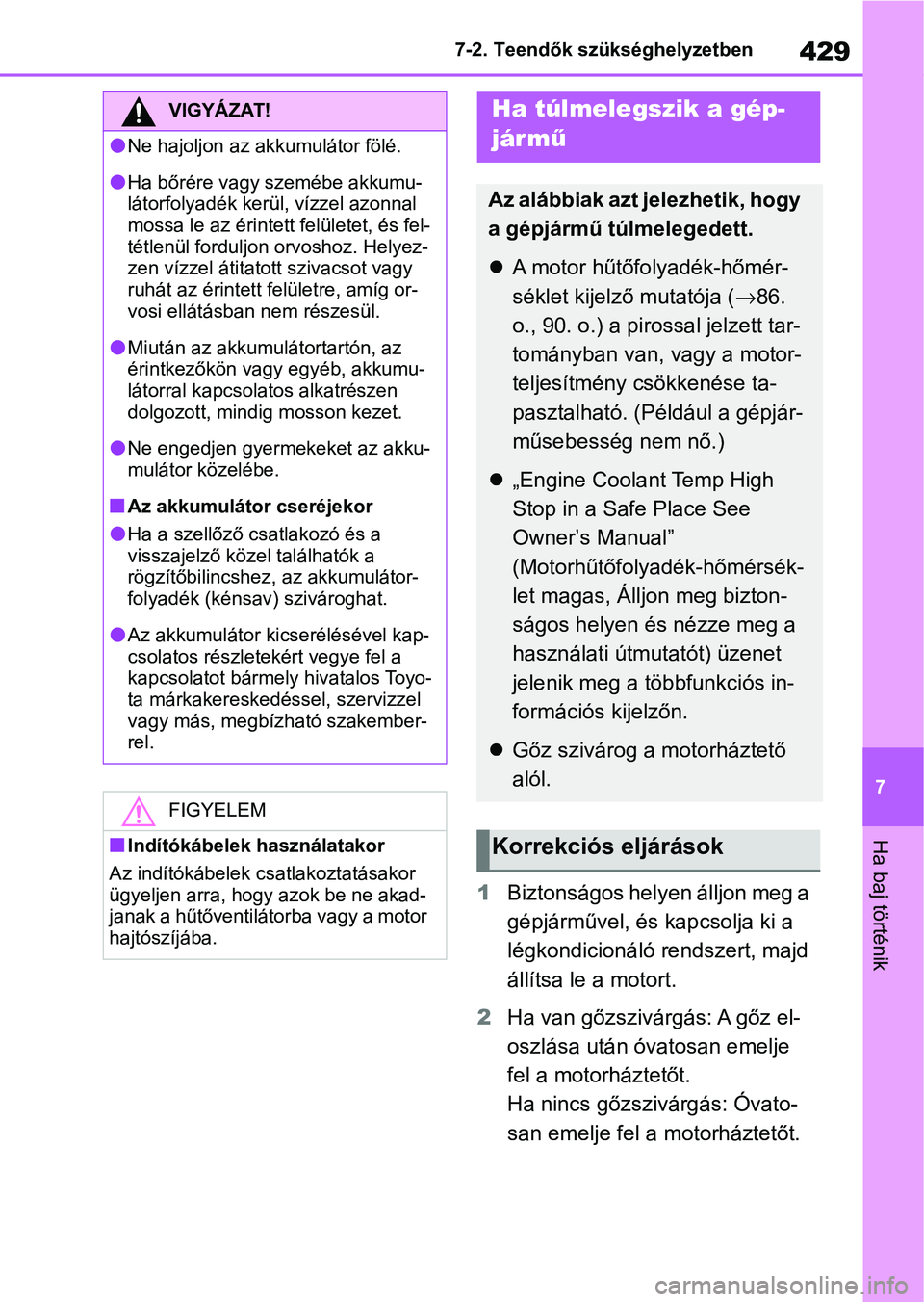

VIGYÁZAT!
lNe hajoljon az akkumulátor fölé.
lHa bőrére vagy szemébe akkumu-
látorfolyadék kerül, vízzel azonnal
mossa le az érintett felületet, és fel-
tétlenül forduljon orvoshoz. Helyez-
zen vízzel átitat ott szivacsot vagy
ruhát az érintett felületre, amíg or-
vosi ellátásban nem részesül.
lMiután az akkumu látortartón, az
érintkezőkön vagy egyéb, akkumu-
látorral kapcsola tos alkatrészen
dolgozott, mindig mosson kezet.
lNe engedjen gyermekeket az akku-
mulátor közelébe.
nAz akkumulátor cseréjekor
lHa a szellőző csa tlakozó és a
visszajelző köze l találhatók a
rögzítőbilincshez, az akkumulátor-
folyadék (kénsav) szivároghat.
lAz akkumulátor ki cserélésével kap-
csolatos részleteké rt vegye fel a
kapcsolatot bármely hivatalos Toyo-
ta márkakereskedéssel, szervizzel
vagy más, megbízható szakember-
rel.
FIGYELEM
nIndítókábelek használatakor
Az indítókábelek csatlakoztatásakor
ügyeljen arra, hogy azok be ne akad-
janak a hűtőventilátorba vagy a motor
hajtószíjába.
Ha túlmelegszik a gép-
jár mű
Az alábbiak azt jelezhetik, hogy
a gépjármű túlmelegedett.
 A motor hűtőfolyadék-hőmér-
séklet kijelző mutatója ( →86.
o., 90. o.) a pirossal jelzett tar-
tományban van, vagy a motor-
teljesítmény csökkenése ta-
pasztalható. (Például a gépjár-
műsebesség nem nő.)
 „Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual”
(Motorhűtőfolyadék-hőmérsék-
let magas, Álljon meg bizton-
ságos helyen és nézze meg a
használati útmu tatót) üzenet
jelenik meg a többfunkciós in-
formációs kijelzőn.
 Gőz szivárog a motorháztető
alól.
Korrekciós eljárások

4307-2. Teendők szükséghelyzetben

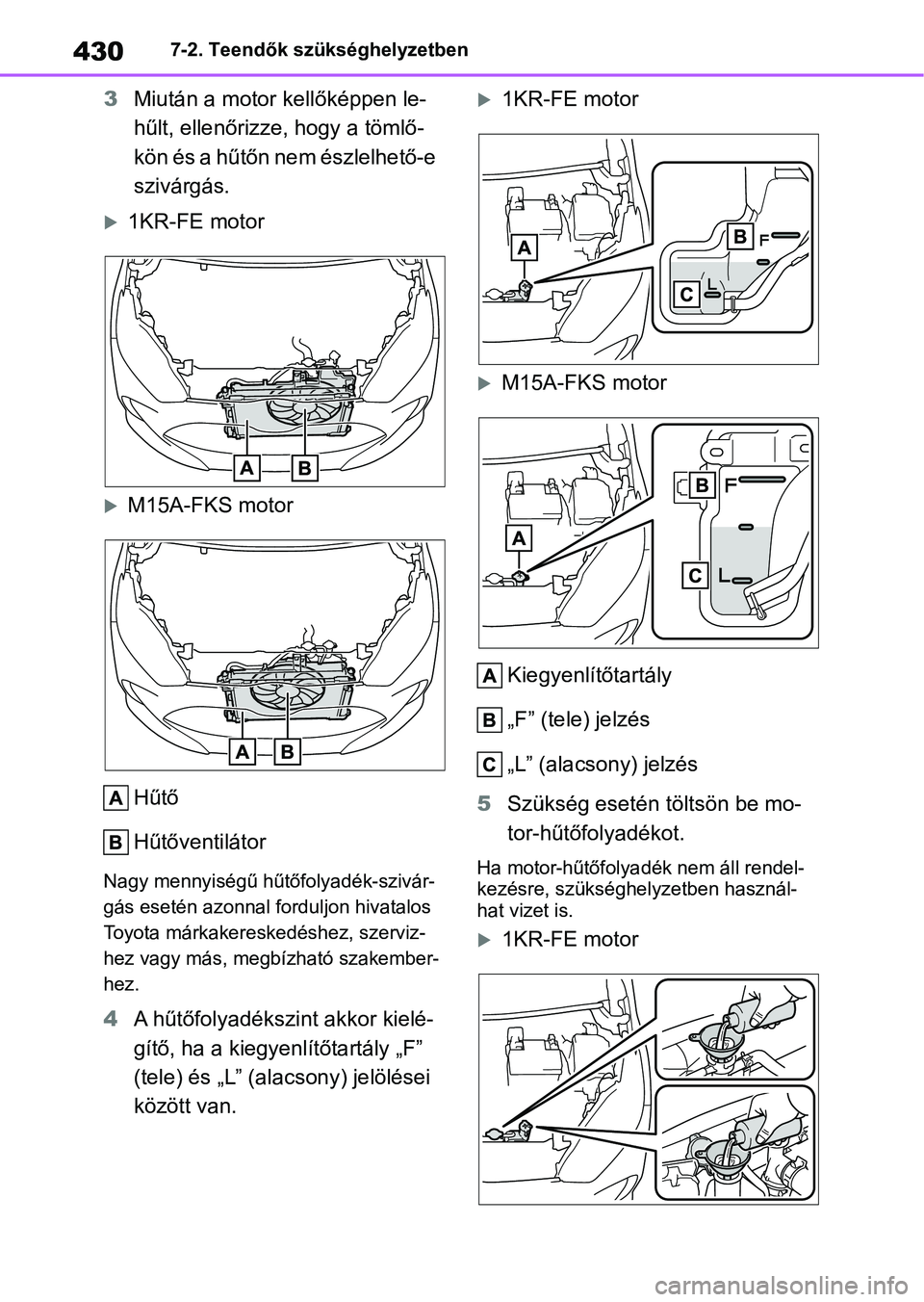

3Miután a motor kellőképpen le-
hűlt, ellenőrizze, hogy a tömlő-
kön és a hűtőn nem észlelhető-e
szivárgás.
1KR-FE motor
M15A-FKS motor
Hűtő
Hűtőventilátor
Nagy mennyiségű hűtőfolyadék-szivár-
gás esetén azonnal forduljon hivatalos
Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakember-
hez.
4 A hűtőfolyadékszint akkor kielé-
gítő, ha a kiegyenlítőtartály „F”
(tele) és „L” (alacsony) jelölései
között van.
1KR-FE motor
M15A-FKS motor
Kiegyenlítőtartály
„F” (tele) jelzés
„L” (alacsony) jelzés
5 Szükség esetén töltsön be mo-
tor-hűtőfolyadékot.
Ha motor-hűtőfolya dék nem áll rendel-
kezésre, szükséghel yzetben használ-
hat vizet is.
1KR-FE motor
