TOYOTA YARIS HATCHBACK 2021 Instructieboekje (in Dutch)

2
81
YARIS(HB) handleiding_Europa_MK0001_nl
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ................. 82
Meters en tellers (verticaal display) ................... 86
Meters en tellers (horizontaal display) ............... 90
Multi-informatiedisplay (verticaal display) ................... 93
Multi-informatiedisplay (horizontaal display) ............... 99
Head-up display..................... 105
Informatie over brandstofverbruik ................ 109
YARIS(HB)_OM_Europe_OMK0001E.book Page 81 Thursday, March 12, 2020 9:10 AM

82
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
Verticaal display
Horizontaal display
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het instrumen-
tenpaneel worden weergegeven
YARIS(HB)_OM_Europe_OMK0001E.book Page 82 Thursday, March 12, 2020 9:10 AM

83
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
Waarschuwingslampjes
Waarschuwingslampje remsys-
teem*1 (→ Blz. 368)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 368)
Laadstroomcontrolelampje
*2
( → Blz. 368)
Waarschuwingslampje lage olie-
druk
*2 ( → Blz. 369)
Motorcontrolelampje
*1
( → Blz. 369)
Waarschuwingslampje SRS
*1
( → Blz. 369)
Waarschuwingslampje ABS
*1
( → Blz. 369)
Waarschuwingslampje Brake
Override-systeem/waarschu-
wingslampje wegrijregeling
*2
( → Blz. 370)
(Rood) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1
( → Blz. 370)
(Geel) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1
( → Blz. 370)
Waarschuwingslampje laag
brandstofniveau ( →Blz. 370)
Controlelampje bestuurders- en
voorpassagiersgordel
( → Blz. 371)
Controlelampjes achter-
passagiersgordels
*2
( → Blz. 371)
Waarschuwingslampje lage ban-
denspanning
*1 ( → Blz. 372)
(Oranje) Controlelampje LTA
*2 (indien
aanwezig) ( →Blz. 372)
(Knippert) Controlelampje uitgeschakeld
Stop & Start-systeem
*1 (indien
aanwezig) ( →Blz. 372)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1 (indien
aanwezig) ( →Blz. 373)
(Knippert) Controlelampje RCTA OFF
*1
(indien aanwezig) ( →Blz. 373)
Controlelampje PKSB OFF
*1
(indien aanwezig) ( →Blz. 373)
(Knippert of brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( →Blz. 374)
Controlelampje Traction Con-
trol
*1 ( → Blz. 374)
YARIS(HB)_OM_Europe_OMK0001E.book Page 83 Thursday, March 12, 2020 9:10 AM

84
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende systemen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Controlelampjes
Controlelampje richtingaanwij-
zers ( →Blz. 170)
Controlelampje achterlicht
( → Blz. 172)
Controlelampje grootlicht
( → Blz. 174)
Controlelampje Automatic High
Beam-systeem (indien aanwe-
zig) ( →Blz. 176)
Controlelampje mistlampen voor
(indien aanwezig) ( →Blz. 179)
Controlelampje mistachterlicht
( → Blz. 179)
Waarschuwingslampje PCS
*1, 2
(indien aanwezig) ( →Blz. 195)
Controlelampje cruise control
*3
(indien aanwezig) ( →Blz. 212)
Controlelampje Dynamic Radar
Cruise Control
*3 (indien aanwe-
zig) ( →Blz. 212)
Controlelampje cruise control
SET
*3 (indien aanwezig)
( → Blz. 212)
*4
Controlelampje LTA*3 (indien
aanwezig) ( →Blz. 208)
BSM-indicatoren in de buiten-
spiegels
*1, 5 (indien aanwezig)
( → Blz. 236, 246)
Controlelampje BSM OFF
*2
(indien aanwezig) ( →Blz. 236)
Controlelampje Toyota Parking
Assist-sensor OFF
*1, 2 (indien
aanwezig) ( →Blz. 242)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) ( →Blz. 247)
Controlelampje PKSB OFF
*1, 2
(indien aanwezig) ( →Blz. 251)
Controlelampje Stop & Start-sys-
teem
*1 (indien aanwezig)
( → Blz. 229)
Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 2 (indien
aanwezig) ( →Blz. 230)
Controlelampje snelheidsbe-
grenzer (indien aanwezig)
( → Blz. 223)
(Knippert) Controlelampje Traction Con-
trol
*1 (
→ Blz. 268)
Controlelampje VSC OFF
*1, 2
( → Blz. 268)
Controlelampje Smart entry-sys-
teem met startknop
*3 (indien
aanwezig) ( →Blz. 159)
Schakeladviesindicator
*6 (indien
aanwezig) ( →Blz. 170)
Waarschuwingslampje parkeer-
rem ( →Blz. 171)
ECO-controlelampje
*1, 6 (indien
aanwezig) ( →Blz. 96, 101)
Controlelampje lage buitentem-
peratuur
*3, 7 ( → Blz. 86, 90)
Controlelampje antidiefstalsys-
teem ( →Blz. 76, 78)
YARIS(HB)_OM_Europe_OMK0001E.book Page 84 Thursday, March 12, 2020 9:10 AM

85
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*3: Dit lampje brandt op het multi-informatie-display.
*4: Afhankelijk van de bedr ijfsconditie wijzi-
gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*5: Dit lampje gaat branden in de buitenspie- gels.
*6: Bij auto's met een verticaal display brandt dit lampje op het multi-informatiedisplay.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel. Controlelampje PASSEN-
GER AIR BAG
*1, 8
( → Blz. 44)
Controlelampje ECO-rijmodus
*3
(indien aanwezig) ( →Blz. 265)
Controlelampje POWER-
modus
*3 (indien aanwezig)
( → Blz. 265)
YARIS(HB)_OM_Europe_OMK0001E.book Page 85 Thursday, March 12, 2020 9:10 AM

86
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 60°C.
Klok (→Blz. 88)
Snelheidsmeter
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Multi-informatiedisplay
Geeft de bestuurder allerlei gegev ens met betrekking tot de auto (→Blz. 93)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 377)
Weergave kilometerteller en dagteller ( →Blz. 87)
Schakelstandindicator (Multidrive CVT) (→Blz. 164)
Schakeladviesindicator (handgeschakelde transmissie) ( →Blz. 170)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (verticaal display)
Weergave instrumentenpaneel
YARIS(HB)_OM_Europe_OMK0001E.book Page 86 Thursday, March 12, 2020 9:10 AM

87
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Knop wijzigen weergave (→Blz. 87)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■LCD-scherm
→ Blz. 94
■Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. ( →Blz. 422)■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 405)
Weergave kilometerteller
en dagteller
YARIS(HB)_OM_Europe_OMK0001E.book Page 87 Thursday, March 12, 2020 9:10 AM

88
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
 Afstand tot de motorolie moet wor-
den ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten: →Blz. 323
■De minuten instellen op “00”
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
■Wijzigen van de klok
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren. 2
Druk op of om “Clock : 00”
(klok : 00) te selecteren.
3 Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
 Multi-informatiedisplay
 Scherm audiosysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem voor
meer informatie.
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven wanneer wordt geselecteerd op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)
Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
YARIS(HB)_OM_Europe_OMK0001E.book Page 88 Thursday, March 12, 2020 9:10 AM

89
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

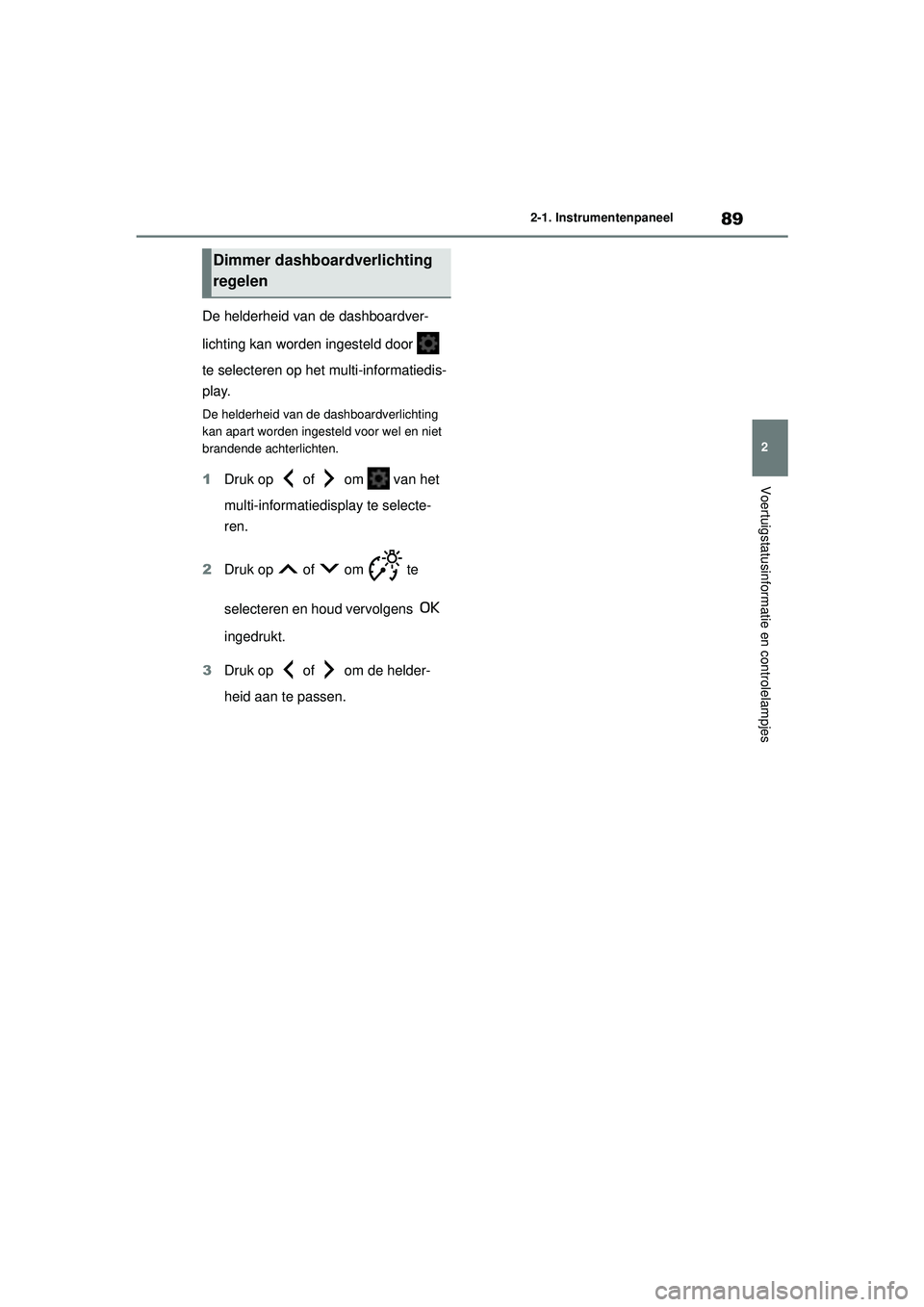

De helderheid van de dashboardver-
lichting kan worden ingesteld door
te selecteren op het multi-informatiedis-
play.
De helderheid van de dashboardverlichting
kan apart worden ingesteld voor wel en niet
brandende achterlichten.
1Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Druk op of om de helder-
heid aan te passen.
Dimmer dashboardverlichting
regelen
YARIS(HB)_OM_Europe_OMK0001E.book Page 89 Thursday, March 12, 2020 9:10 AM

90
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (→Blz. 99)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (→Blz. 377)
Klok ( →Blz. 92)
Snelheidsmeter
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller en dagteller ( →Blz. 91)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 60°C.
Knop wijzigen weergave ( →Blz. 91)
Meters en tellers (horizontaal display)
Weergave instrumentenpaneel
YARIS(HB)_OM_Europe_OMK0001E.book Page 90 Thursday, March 12, 2020 9:10 AM
