361
6
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

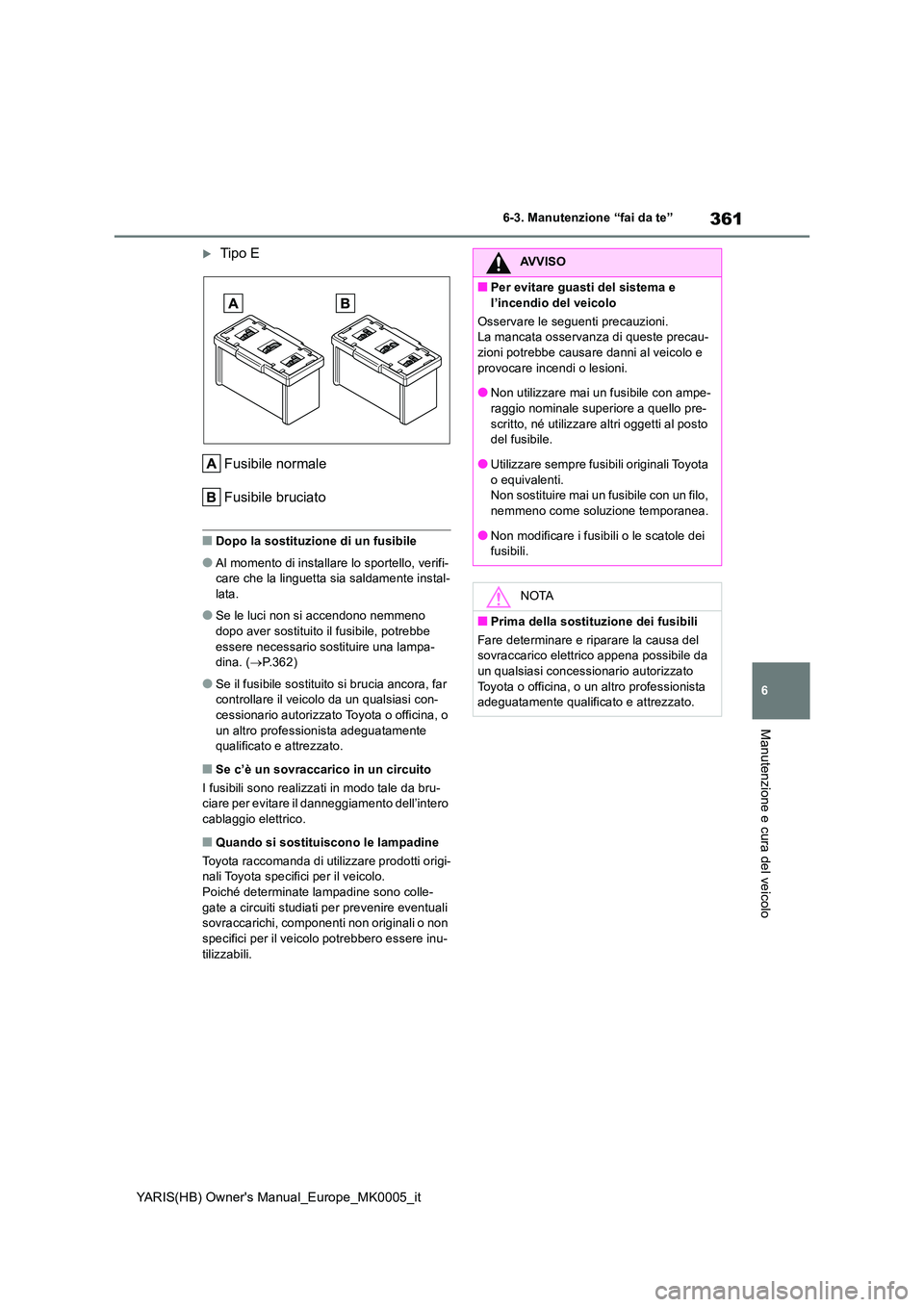

Tipo E
Fusibile normale
Fusibile bruciato
■Dopo la sostituzione di un fusibile
●Al momento di installare lo sportello, verifi- care che la linguetta sia saldamente instal-lata.
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampa- dina. ( →P.362)
●Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi con-cessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
■Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bru- ciare per evitare il danneggiamento dell’intero
cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti origi- nali Toyota specifici per il veicolo.Poiché determinate lampadine sono colle-
gate a circuiti studiati per prevenire eventuali sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere inu-
tilizzabili.
AVVISO
■Per evitare guasti del sistema e
l’incendio del veicolo
Osservare le seguenti precauzioni. La mancata osservanza di queste precau-zioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
●Non utilizzare mai un fusibile con ampe- raggio nominale superiore a quello pre-
scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota
o equivalenti. Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
●Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

362
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”

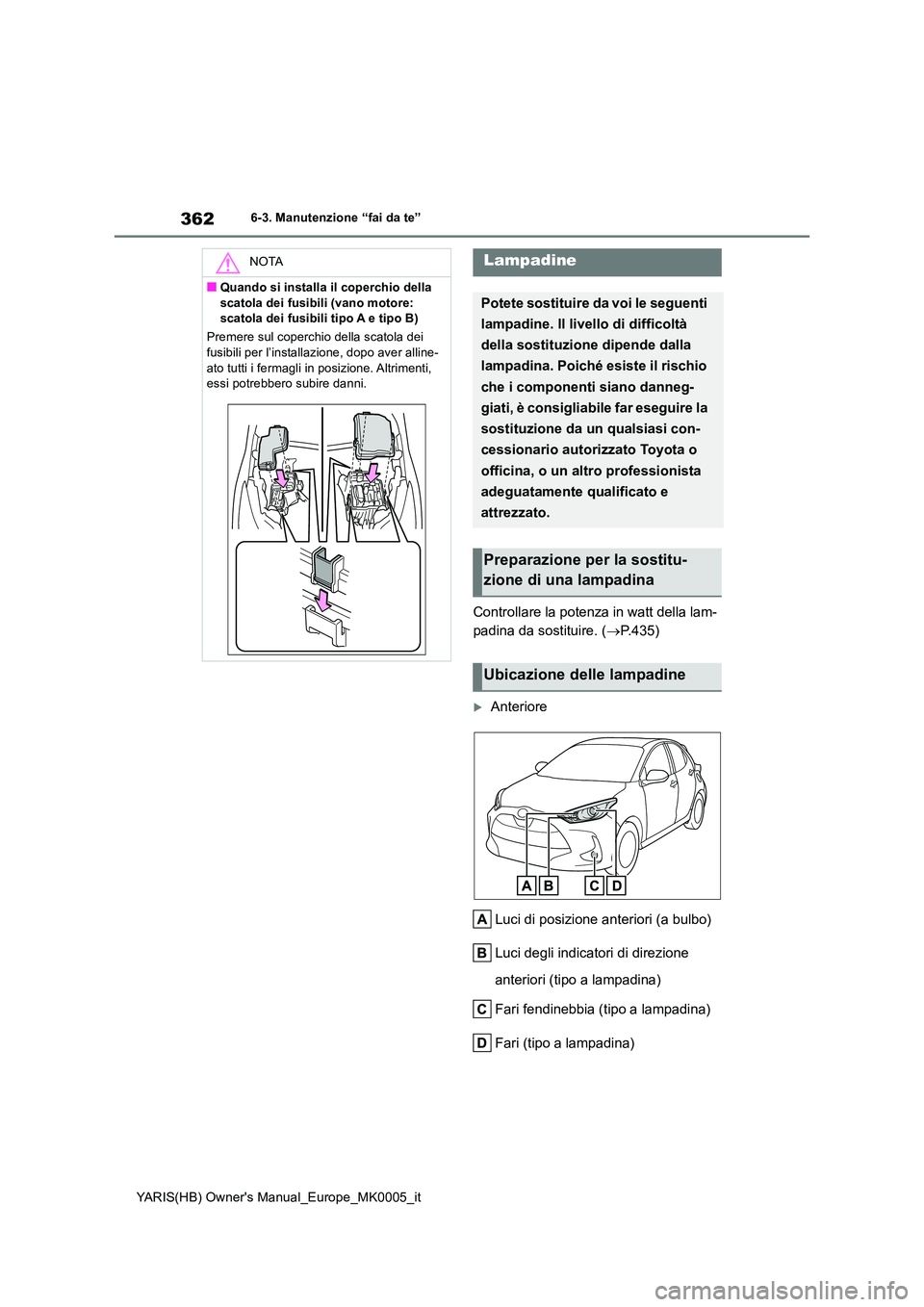

Controllare la potenza in watt della lam-
padina da sostituire. ( →P.435)
Anteriore
Luci di posizione anteriori (a bulbo)
Luci degli indicatori di direzione
anteriori (tipo a lampadina)
Fari fendinebbia (tipo a lampadina)
Fari (tipo a lampadina)
NOTA
■Quando si installa il coperchio della
scatola dei fusibili (vano motore: scatola dei fusibili tipo A e tipo B)
Premere sul coperchio della scatola dei fusibili per l’installazione, dopo aver alline-
ato tutti i fermagli in posizione. Altrimenti, essi potrebbero subire danni.
Lampadine
Potete sostituire da voi le seguenti
lampadine. Il livello di difficoltà
della sostituzione dipende dalla
lampadina. Poiché esiste il rischio
che i componenti siano danneg-
giati, è consigliabile far eseguire la
sostituzione da un qualsiasi con-
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Preparazione per la sostitu-
zione di una lampadina
Ubicazione delle lampadine

363
6
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

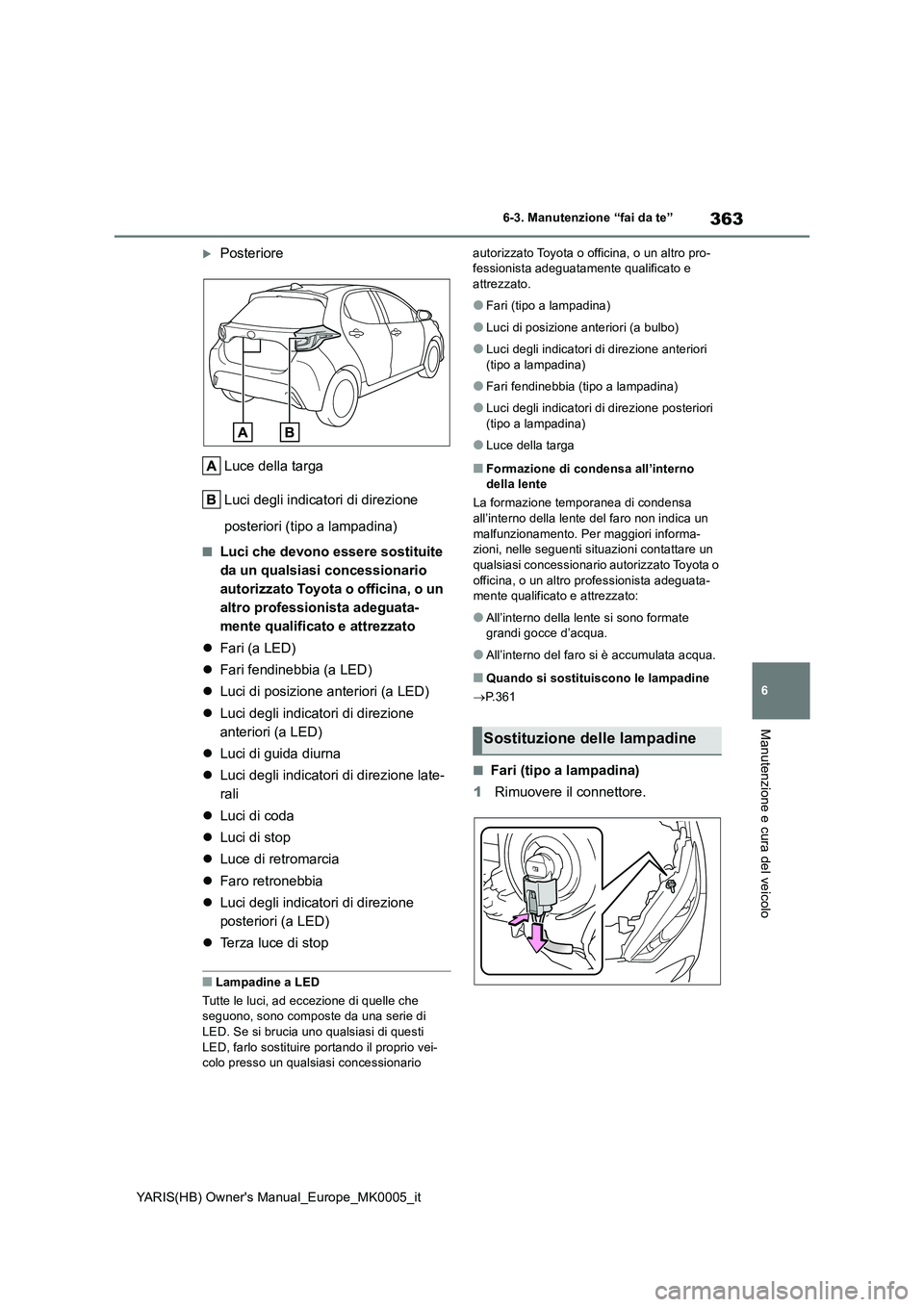

Posteriore
Luce della targa
Luci degli indicatori di direzione
posteriori (tipo a lampadina)
■Luci che devono essere sostituite
da un qualsiasi concessionario
autorizzato Toyota o officina, o un
altro professionista adeguata-
mente qualificato e attrezzato
zFari (a LED)
zFari fendinebbia (a LED)
zLuci di posizione anteriori (a LED)
zLuci degli indicatori di direzione
anteriori (a LED)
zLuci di guida diurna
zLuci degli indicatori di direzione late-
rali
zLuci di coda
zLuci di stop
zLuce di retromarcia
zFaro retronebbia
zLuci degli indicatori di direzione
posteriori (a LED)
zTerza luce di stop
■Lampadine a LED
Tutte le luci, ad eccezione di quelle che
seguono, sono composte da una serie di
LED. Se si brucia uno qualsiasi di questi
LED, farlo sostituire portando il proprio vei-
colo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e
attrezzato.
●Fari (tipo a lampadina)
●Luci di posizione anteriori (a bulbo)
●Luci degli indicatori di direzione anteriori
(tipo a lampadina)
●Fari fendinebbia (tipo a lampadina)
●Luci degli indicatori di direzione posteriori
(tipo a lampadina)
●Luce della targa
■Formazione di condensa all’interno
della lente
La formazione temporanea di condensa
all’interno della lente del faro non indica un
malfunzionamento. Per maggiori informa-
zioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata-
mente qualificato e attrezzato:
●All’interno della lente si sono formate
grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
→P.361
■Fari (tipo a lampadina)
1Rimuovere il connettore.
Sostituzione delle lampadine

364
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”

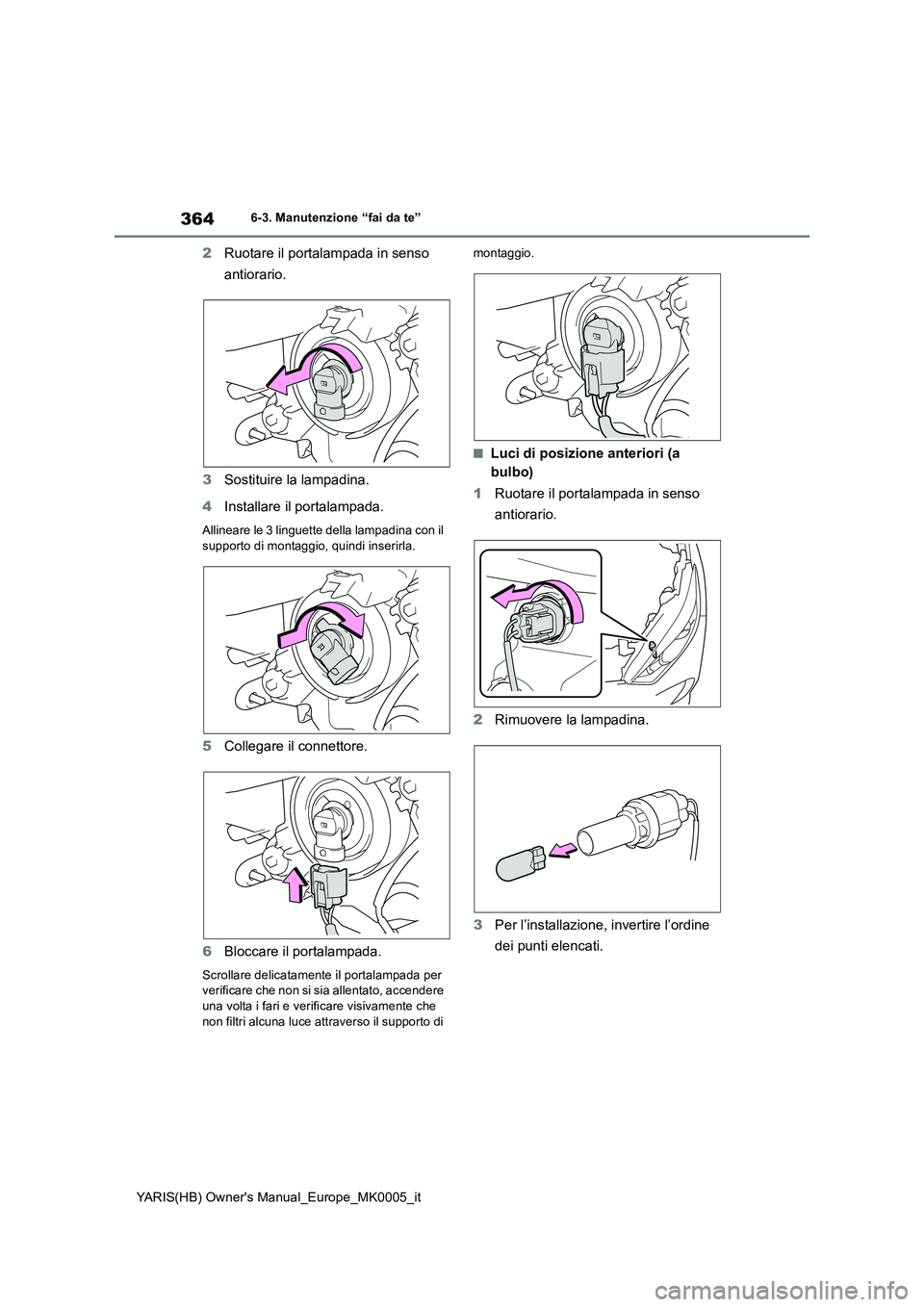

2Ruotare il portalampada in senso
antiorario.
3 Sostituire la lampadina.
4 Installare il portalampada.
Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla.
5 Collegare il connettore.
6 Bloccare il portalampada.
Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere
una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di
montaggio.
■Luci di posizione anteriori (a
bulbo)
1 Ruotare il portalampada in senso
antiorario.
2 Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.

365
6
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

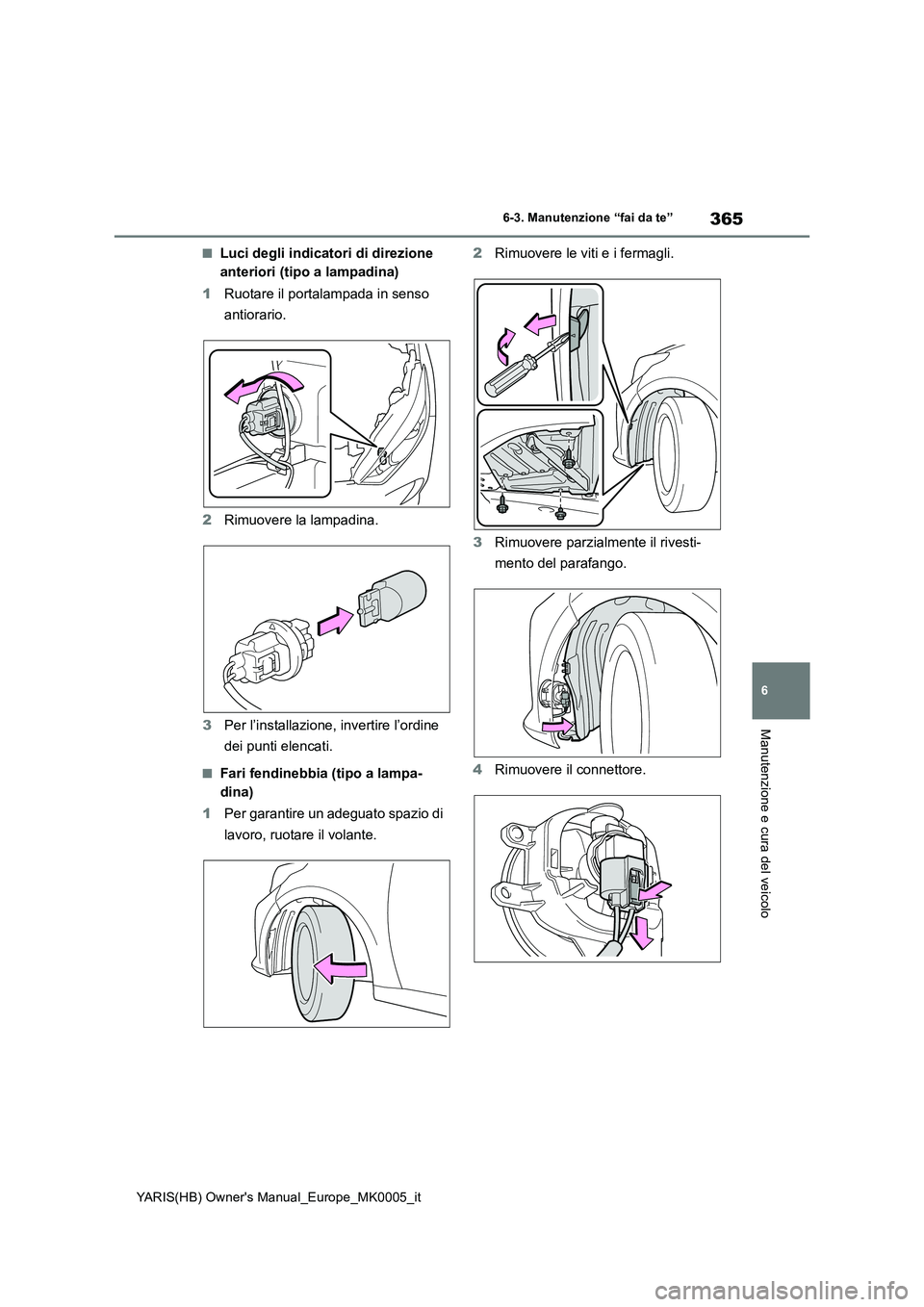

■Luci degli indicatori di direzione
anteriori (tipo a lampadina)
1 Ruotare il portalampada in senso
antiorario.
2 Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.
■Fari fendinebbia (tipo a lampa-
dina)
1 Per garantire un adeguato spazio di
lavoro, ruotare il volante.
2 Rimuovere le viti e i fermagli.
3 Rimuovere parzialmente il rivesti-
mento del parafango.
4 Rimuovere il connettore.

366
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”
5Ruotare il portalampada in senso
antiorario.
6 Installare una nuova lampadina.
Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla. Ruo-
tarla in senso orario per installarla.
7 Montare il connettore.
Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere una volta i fari fendinebbia e verificare visi-
vamente che non filtri alcuna luce attraverso il supporto di montaggio.
8 Installare nuovamente il rivesti-
mento del parafango.
9 Reinstallare le viti e i fermagli.
■Luci degli indicatori di direzione
posteriori (tipo a lampadina)
1 Aprire il portellone posteriore.
2 Rimuovere i 2 bulloni e tirare il
gruppo luci in direzione della parte

367
6
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

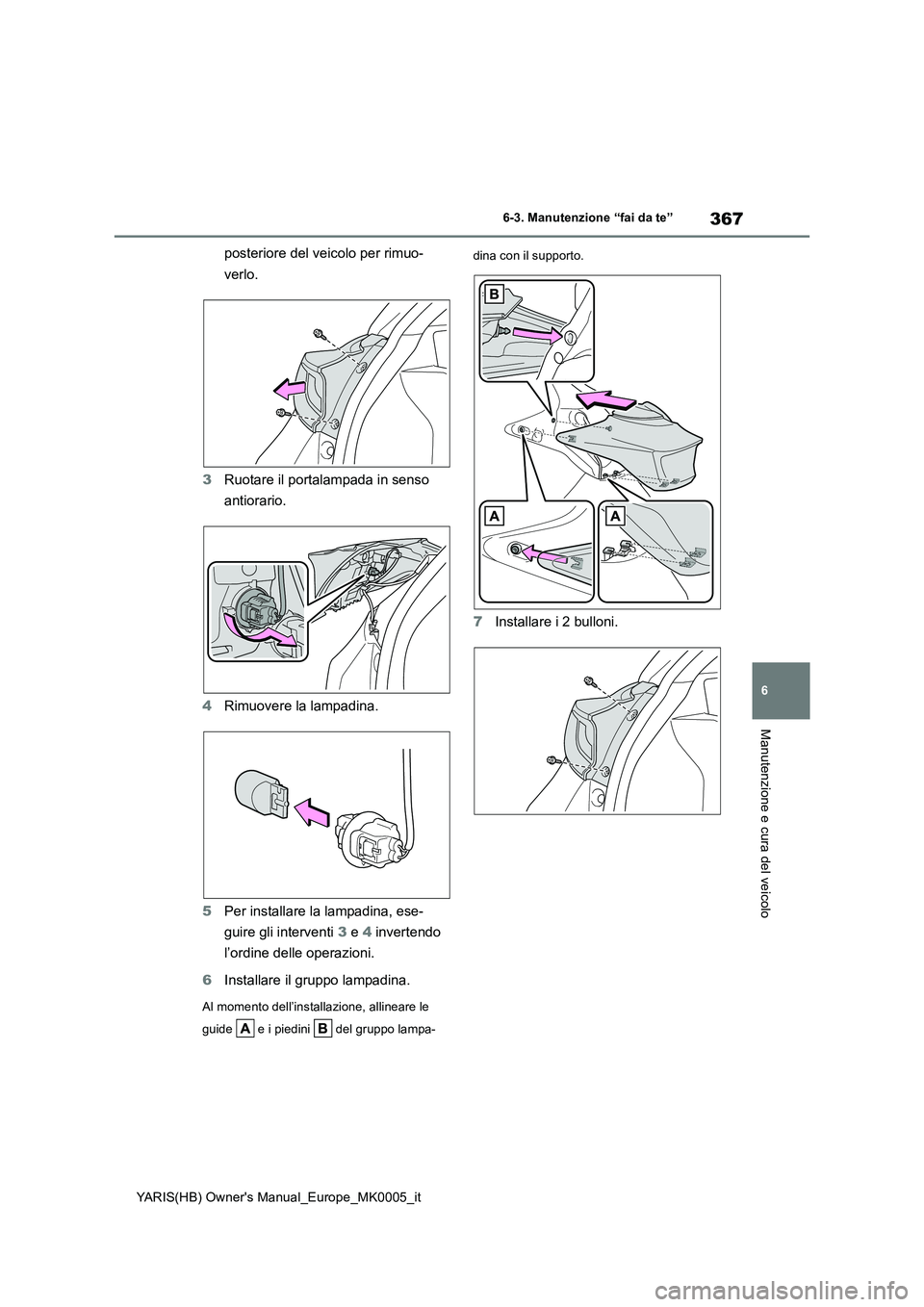

posteriore del veicolo per rimuo-
verlo.
3 Ruotare il portalampada in senso
antiorario.
4 Rimuovere la lampadina.
5 Per installare la lampadina, ese-
guire gli interventi 3 e 4 invertendo
l’ordine delle operazioni.
6 Installare il gruppo lampadina.
Al momento dell’installazione, allineare le
guide e i piedini del gruppo lampa-
dina con il supporto.
7 Installare i 2 bulloni.

368
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”

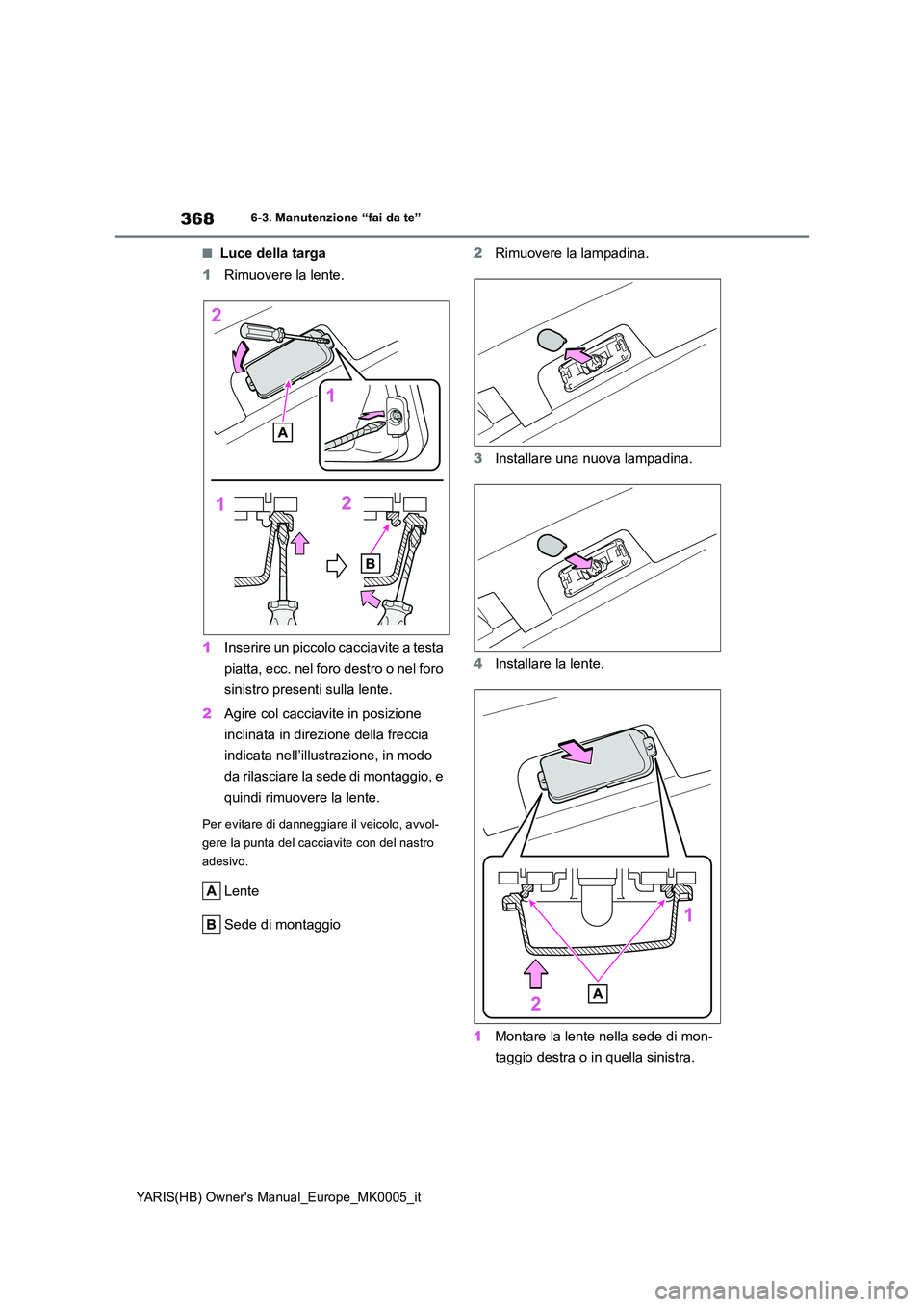

■Luce della targa
1 Rimuovere la lente.
1 Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o nel foro
sinistro presenti sulla lente.
2 Agire col cacciavite in posizione
inclinata in direzione della freccia
indicata nell’illustrazione, in modo
da rilasciare la sede di montaggio, e
quindi rimuovere la lente.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro
adesivo.
Lente
Sede di montaggio
2 Rimuovere la lampadina.
3 Installare una nuova lampadina.
4 Installare la lente.
1 Montare la lente nella sede di mon-
taggio destra o in quella sinistra.

369
6
YARIS(HB) Owner's Manual_Europe_MK0005_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

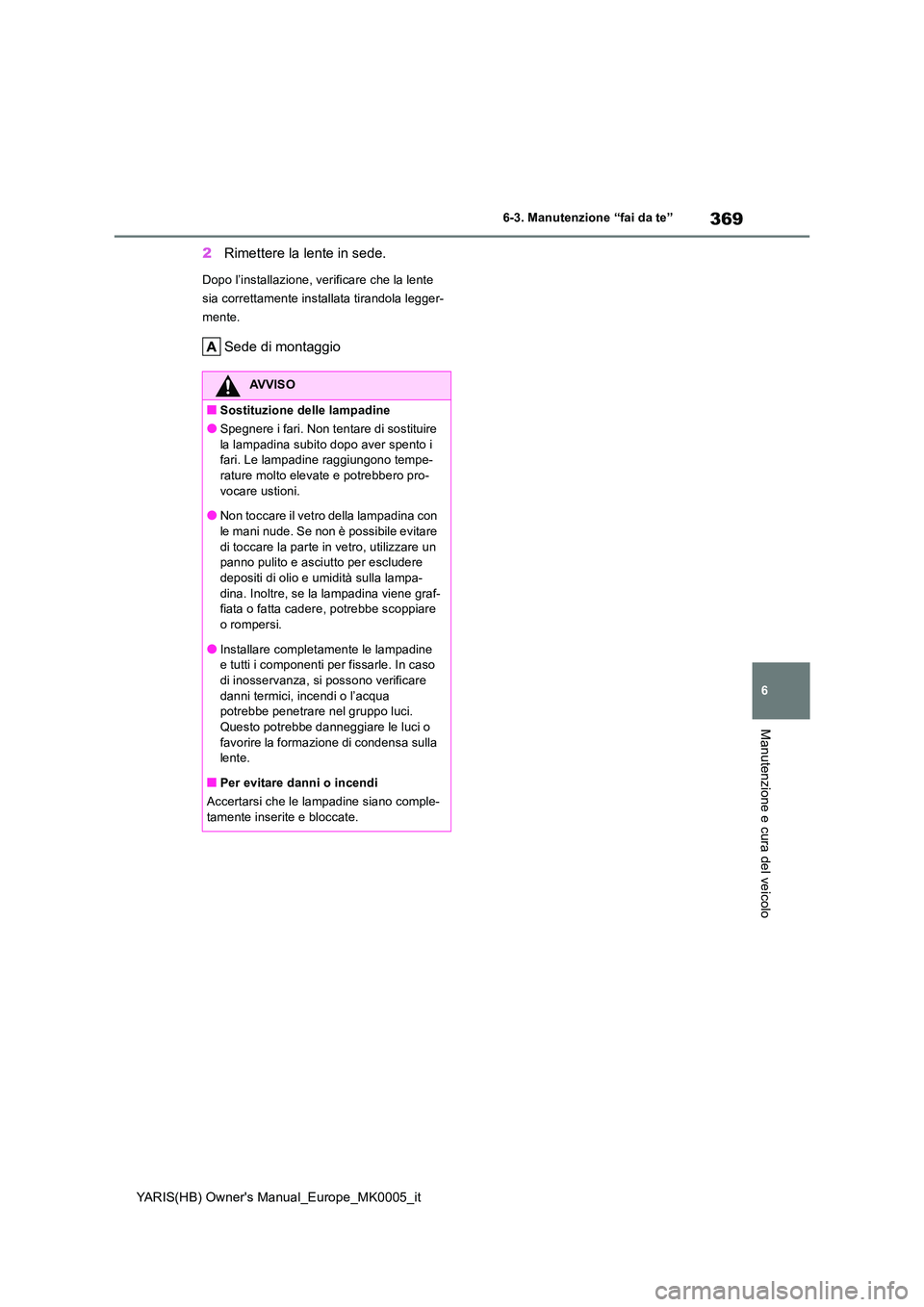

2Rimettere la lente in sede.
Dopo l’installazione, verificare che la lente
sia correttamente installata tirandola legger-
mente.
Sede di montaggio
AVVISO
■Sostituzione delle lampadine
●Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari. Le lampadine raggiungono tempe-
rature molto elevate e potrebbero pro- vocare ustioni.
●Non toccare il vetro della lampadina con
le mani nude. Se non è possibile evitare di toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere
depositi di olio e umidità sulla lampa- dina. Inoltre, se la lampadina viene graf-fiata o fatta cadere, potrebbe scoppiare
o rompersi.
●Installare completamente le lampadine e tutti i componenti per fissarle. In caso
di inosservanza, si possono verificare danni termici, incendi o l’acqua potrebbe penetrare nel gruppo luci.
Questo potrebbe danneggiare le luci o favorire la formazione di condensa sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano comple- tamente inserite e bloccate.

370
