3417-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E

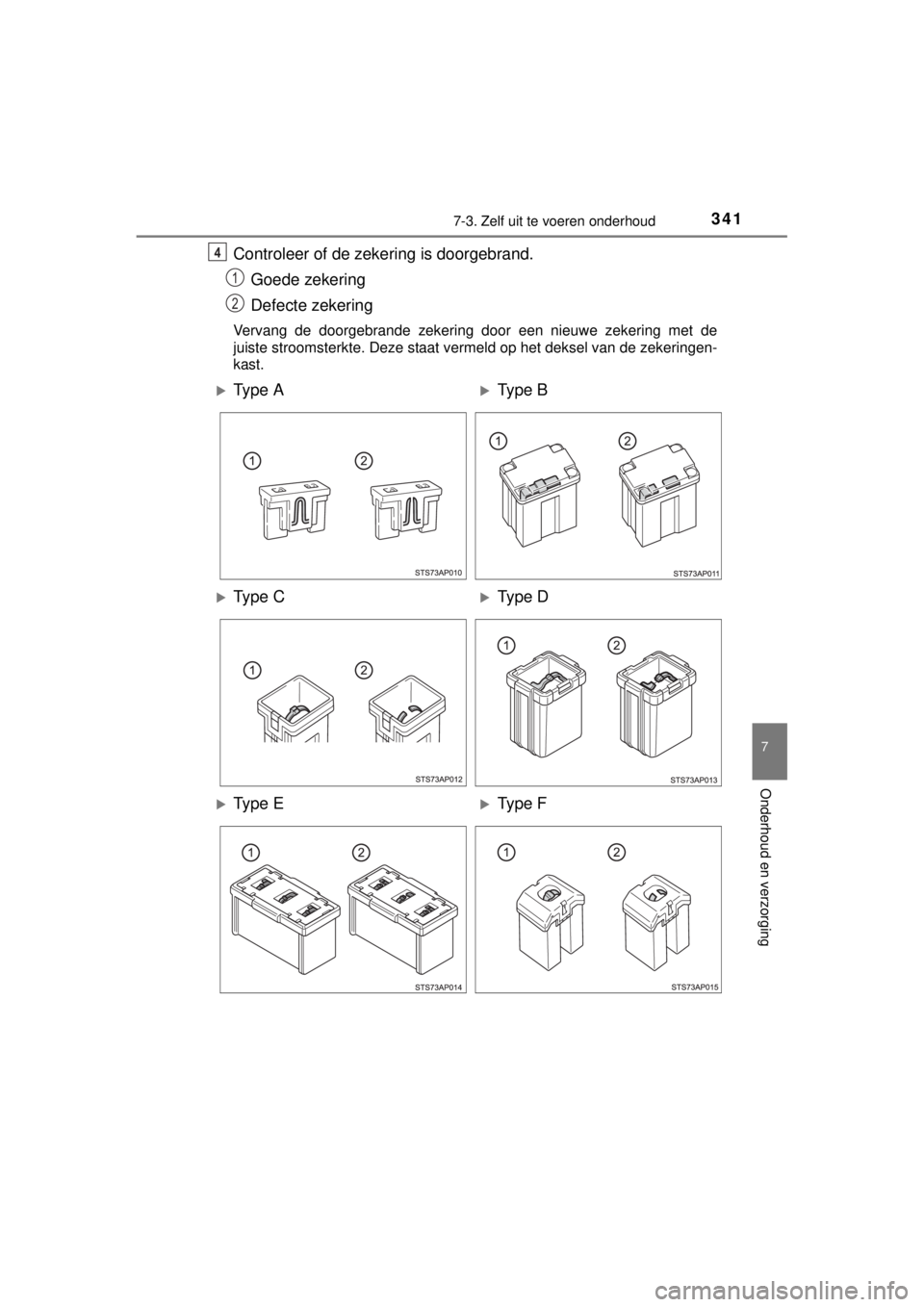

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F

3427-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (Blz. 344)
●Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
Ty p e G

3437-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.

3447-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E

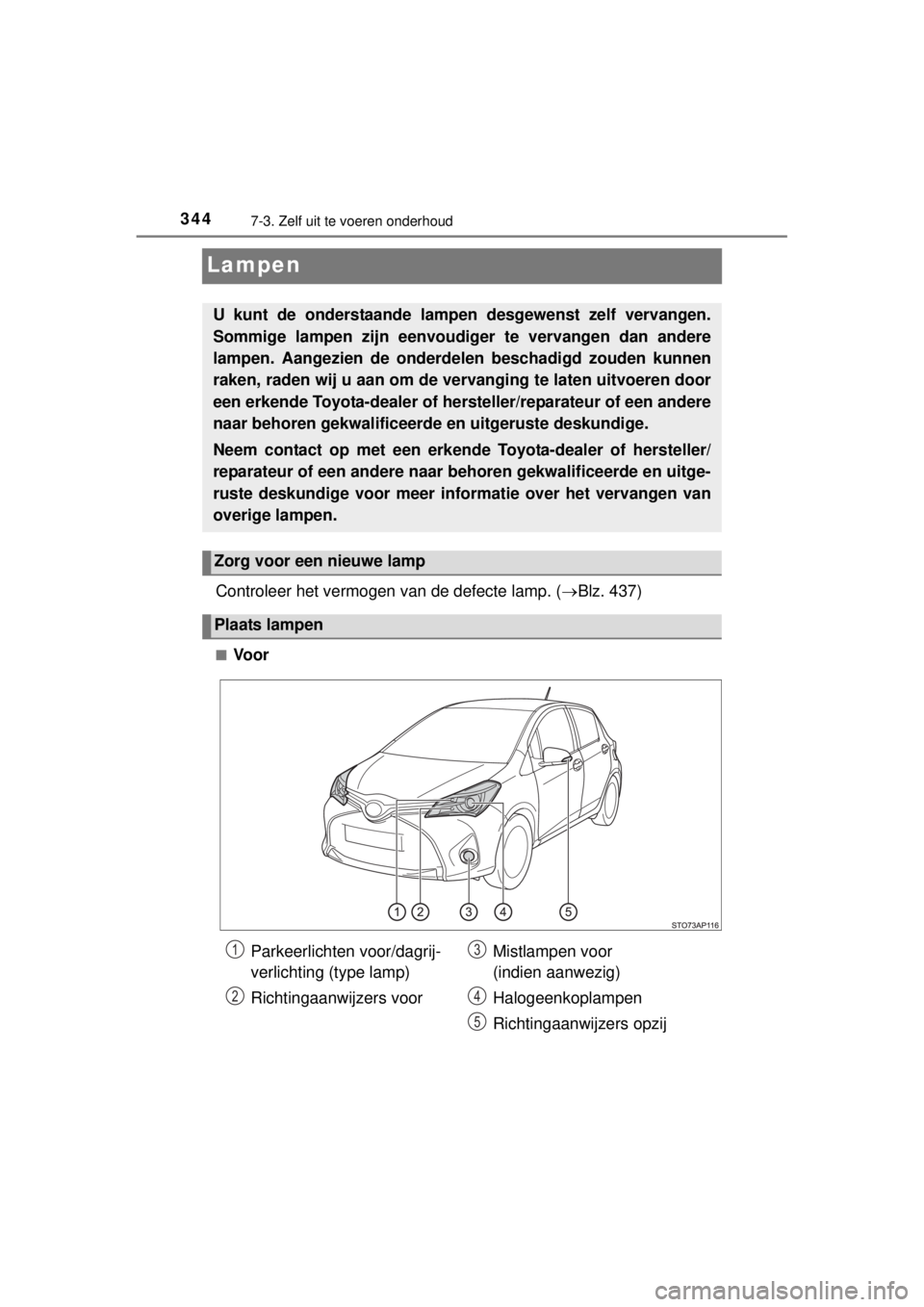

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 437)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie over het vervangen van
overige lampen.
Zorg voor een nieuwe lamp
Plaats lampen
Parkeerlichten voor/dagrij-
verlichting (type lamp)
Richtingaanwijzers voorMistlampen voor
(indien aanwezig)
Halogeenkoplampen
Richtingaanwijzers opzij1
2
3
4
5

3457-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E■

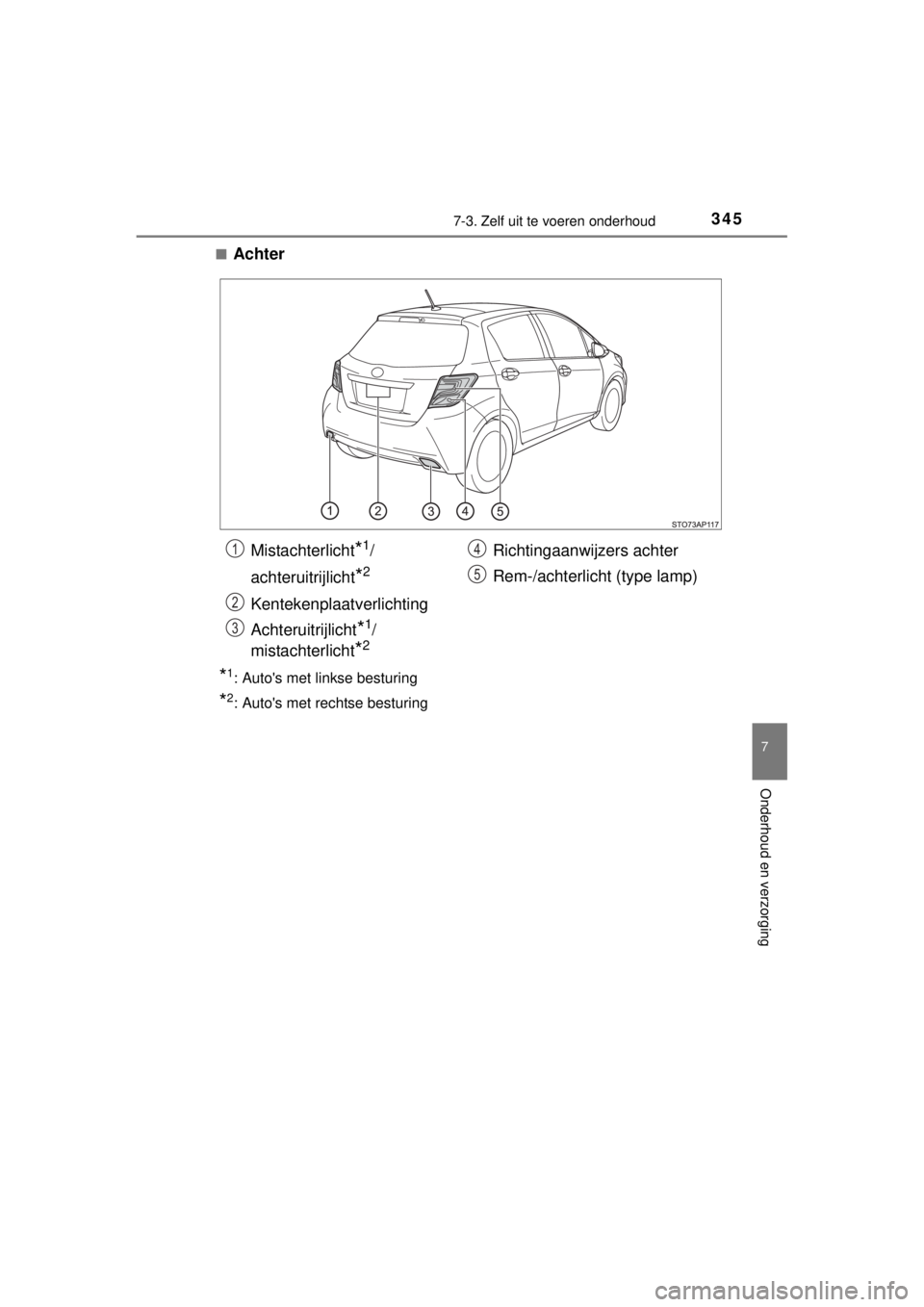

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaatverlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlicht (type lamp)1
2
3
4
5

3467-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E■

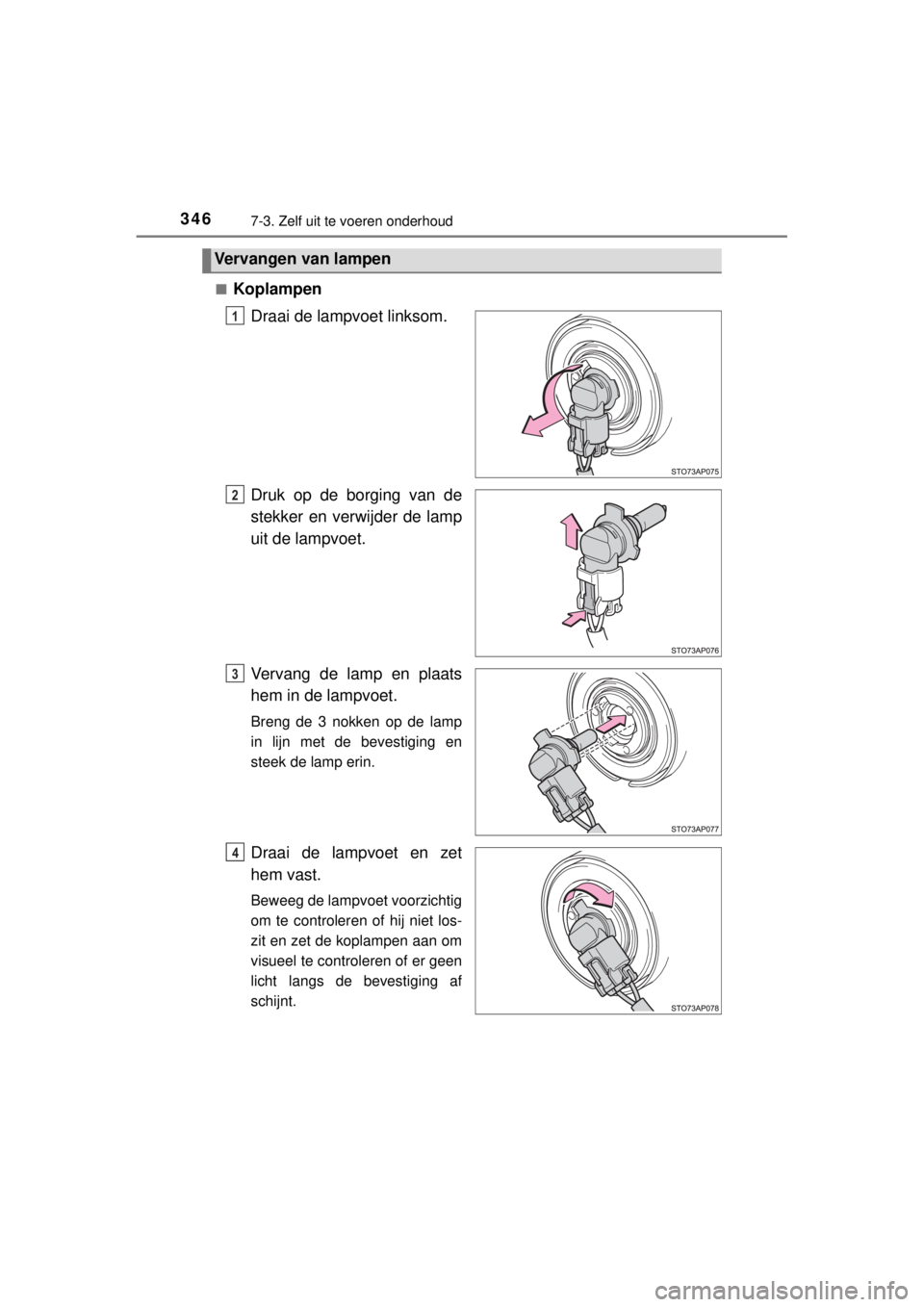

Koplampen
Draai de lampvoet linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de koplampen aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
Vervangen van lampen
1
2
3
14

3477-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E■

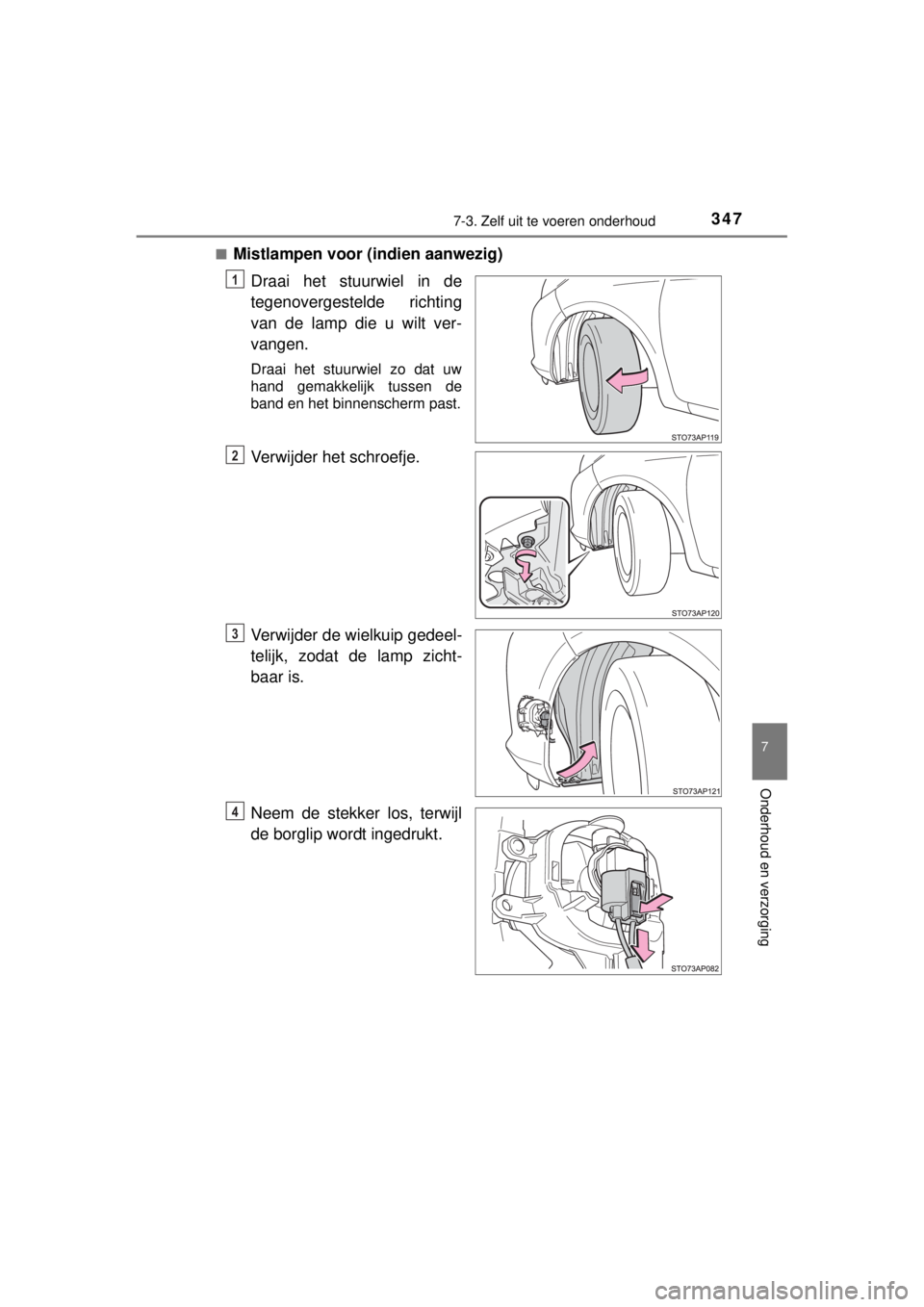

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en het binnenscherm past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4

3487-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E

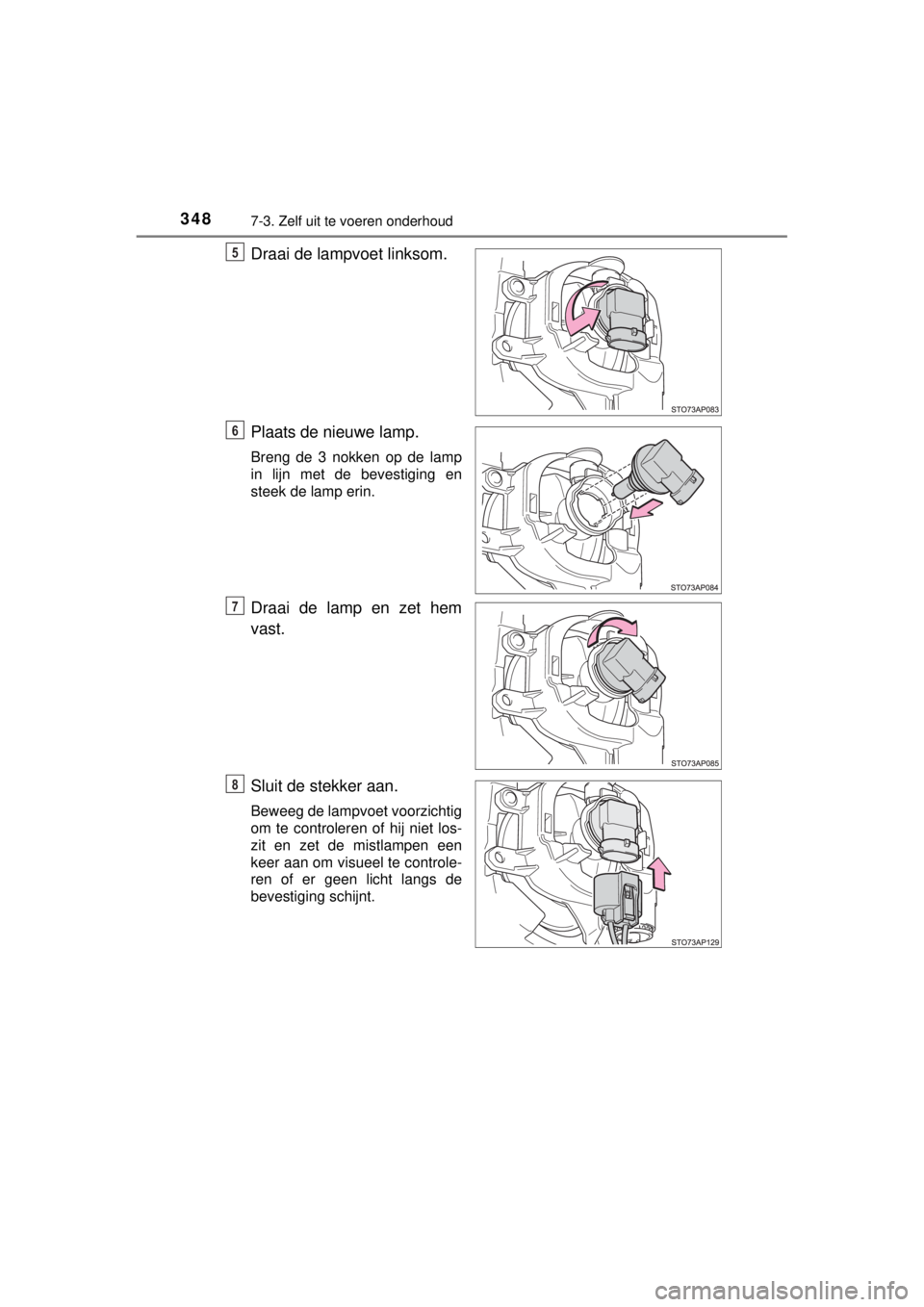

Draai de lampvoet linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen een
keer aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8

3497-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_WE_52E13E

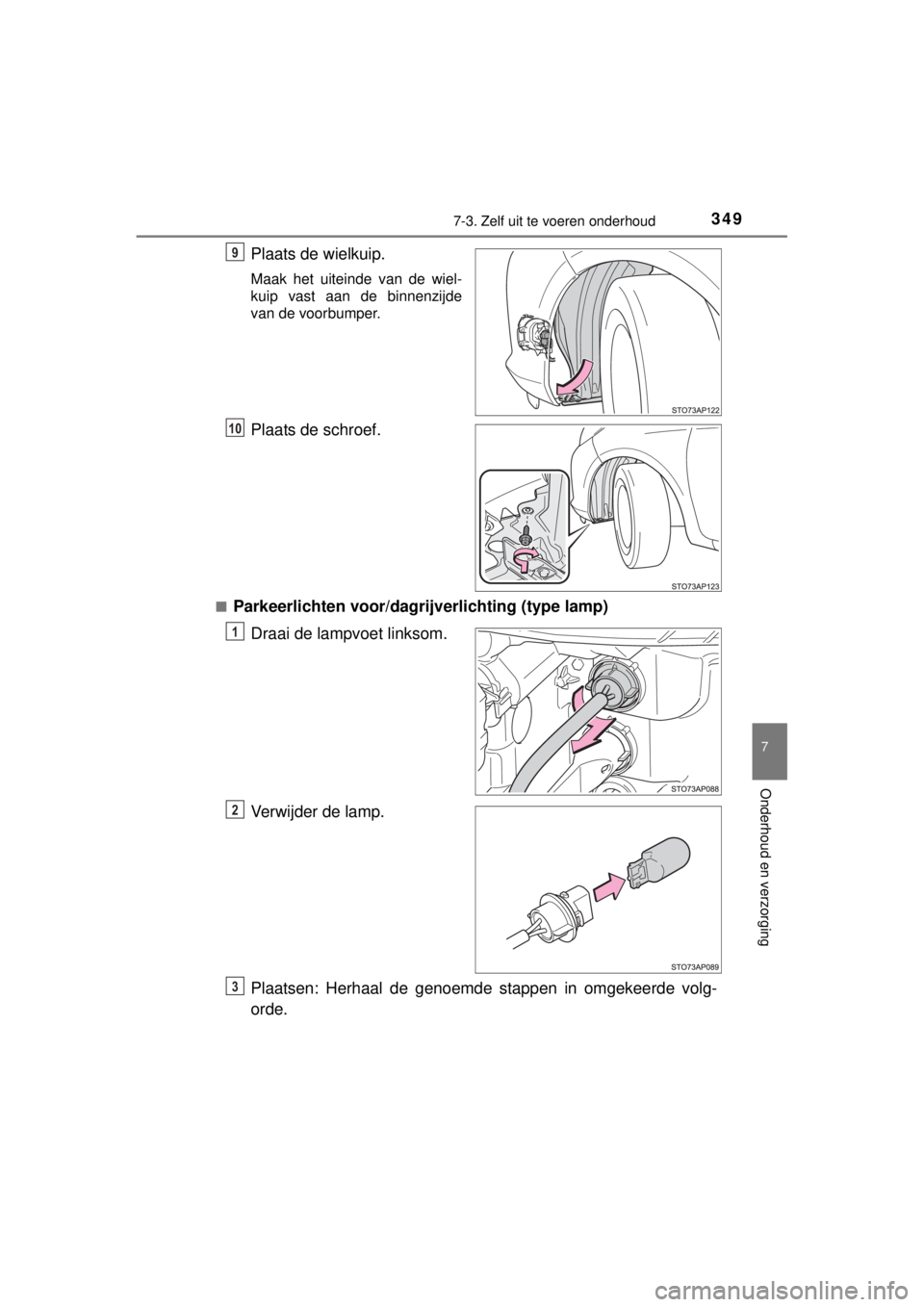

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
10
1
2
3

3507-3. Zelf uit te voeren onderhoud
YARIS_HV_WE_52E13E■

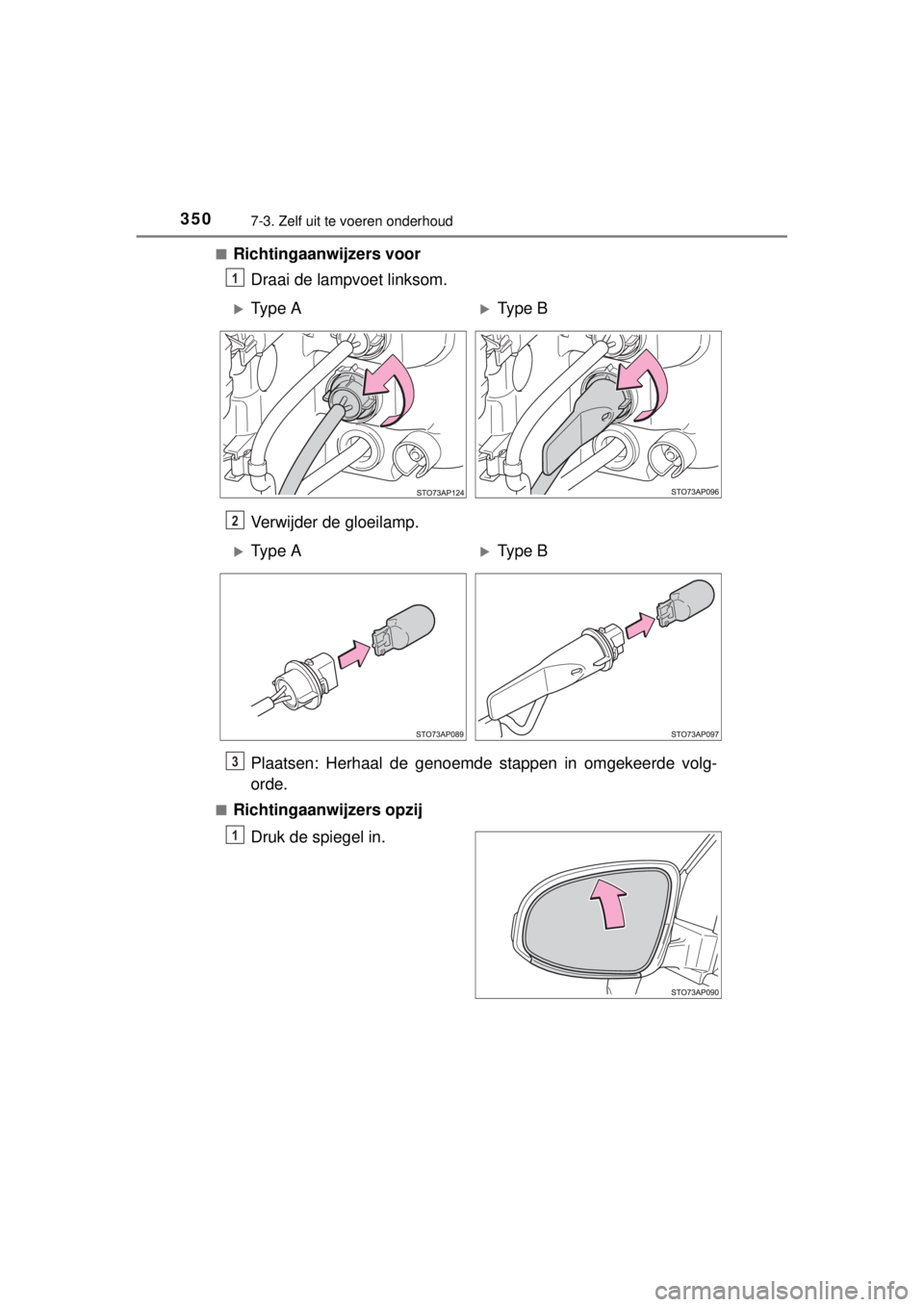

Richtingaanwijzers voor
Draai de lampvoet linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers opzij
Druk de spiegel in.
1
Type AType B
2
Type AType B
3
