3618-1. Belangrijke informatie
8
Bij problemen
YARIS_HV_WE_52E13E
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stil-
stand te brengen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N gezet kan worden
Blijf het rempedaal met beide voeten intrappen om zo veel mogelijk
vaart te minderen.
Auto's zonder Smart entry-sys-
teem en startknop: Schakel het
hybridesysteem uit door het
contact in stand ACC te zetten.
Breng de auto alleen in noodgevallen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4

3628-1. Belangrijke informatie
YARIS_HV_WE_52E13E
Auto's met Smart entry-sys-
teem met startknop: Om het
hybridesysteem uit te schake-
len, houdt u de startknop langer
dan 3 seconden ingedrukt of
drukt u deze driemaal of vaker
kort na elkaar in.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Houd gedurende ten minste 3
seconden ingedrukt of druk driemaal
of vaker achter elkaar kort in
4
WAARSCHUWING
■Als het hybridesysteem tijdens het rijden uitgeschakeld moet worden
●De stuurbekrachtiging zal niet meer werken, waardoor het verdraaien van
het stuurwiel zwaarder gaat. Minder zo veel mogelijk vaart voordat u het
hybridesysteem uitschakelt.
●Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt vergrendeld.
5

3638-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige
voordat u uw auto laat slepen.
●Het hybridesysteem is ingeschakeld maar de auto komt niet in
beweging.
●De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige of professioneel bergingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem alle wettelijke voor-
schriften in acht.
Als uw auto met een lepelwagen aan de voorzijde wordt
gesleept, moeten de achterwielen van de auto en de assen in
goede conditie verkeren. (Blz. 363, 367)
Gebruik een dolly of een autoambulance als dit niet het geval is.
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen

3648-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
Als uw Toyota wordt getranspor-
teerd op een autoambulance, zet
de auto dan vast zoals aange-
geven in afbeelding.
Plaats na transport de afdekkapjes
terug op de achterzijde.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45 zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. Gebruik een dolly onder de voor-
wielen.
Vervoeren op een autoambulance
Voor

3658-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
In geval van nood kunt u een sleepkabel of -ketting aan een sleepoog
vastmaken. Uw auto mag op deze manier alleen op de verharde weg
en met lage snelheid over een korte afstand worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Haal het sleepoog tevoorschijn. (Blz. 380)
Verwijder de afdekkap van de
voorbumperopening door de
kap te draaien.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3

3668-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met
een wielmoersleutel, kunt u een
aanschaffen bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Auto's zonder Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Auto's met Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand gezet kan worden:
Blz. 412
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuurbekrachti-
ging niet. Hierdoor zal het remmen en sturen veel zwaarder gaan dan nor-
maal.
■Wielmoersleutel
●Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. Blz. 380, 395)
●Auto's zonder wielmoersleutel: Een wielmoersleutel is verkrijgbaar bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
5
6
7

3678-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
■Tijdens het slepen
●Wanneer u bij het slepen een touw gebruikt, vermijd dan plotseling optrek-
ken, enz. waardoor er extreme krachten op de sleephaak en het touw wor-
den uitgeoefend.
De sleephaak of het touw kan beschadigd raken en afgebroken stukken
kunnen personen raken en ernstige schade veroorzaken.
●Auto's zonder Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
●Auto's met Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■Plaatsen van het sleepoog op de auto
Controleer of het sleepoog goed vastzit.
Als dat niet het geval is, dan kan het sleepoog bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
Let erop dat de andere zijde van de auto dan die die op de lepel staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan de
auto tijdens het slepen beschadigd raken.
■Voorkomen van beschadiging van de carrosserie bij het slepen met
een takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achteruit.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond.
Als de voorwielen tijdens het slepen de
grond raken, kunnen de aandrijflijn en de
bijbehorende onderdelen beschadigd
raken of kan door de werking van de
motor opgewekte energie brand veroor-
zaken afhankelijk van de aard van de
schade of storing.

3688-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
Als u denkt dat er iets mis is
●Lekkage onder de auto
(na gebruik van de airconditioning is waterlekkage normaal)
●Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
●Als het waarschuwingslampje hoge koelvloeistoftemperatuur knip-
pert of gaat branden
●Abnormale uitlaatgeluiden
●Overmatig piepende banden bij het nemen van een bocht
●Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
●Pingelende of andere abnormale geluiden van het hybridesysteem
●Overslaande, haperende of onregelmatig draaiende motor
●Een merkbaar verlies aan trekkracht
●De auto trekt tijdens het remmen sterk naar één kant
●De auto trekt sterk naar één kant, terwijl u rechtuitrijdt op een
vlakke weg
●Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, kan het zijn
dat uw auto afgesteld of gerepareerd moet worden. Neem zo
snel mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen

3698-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E

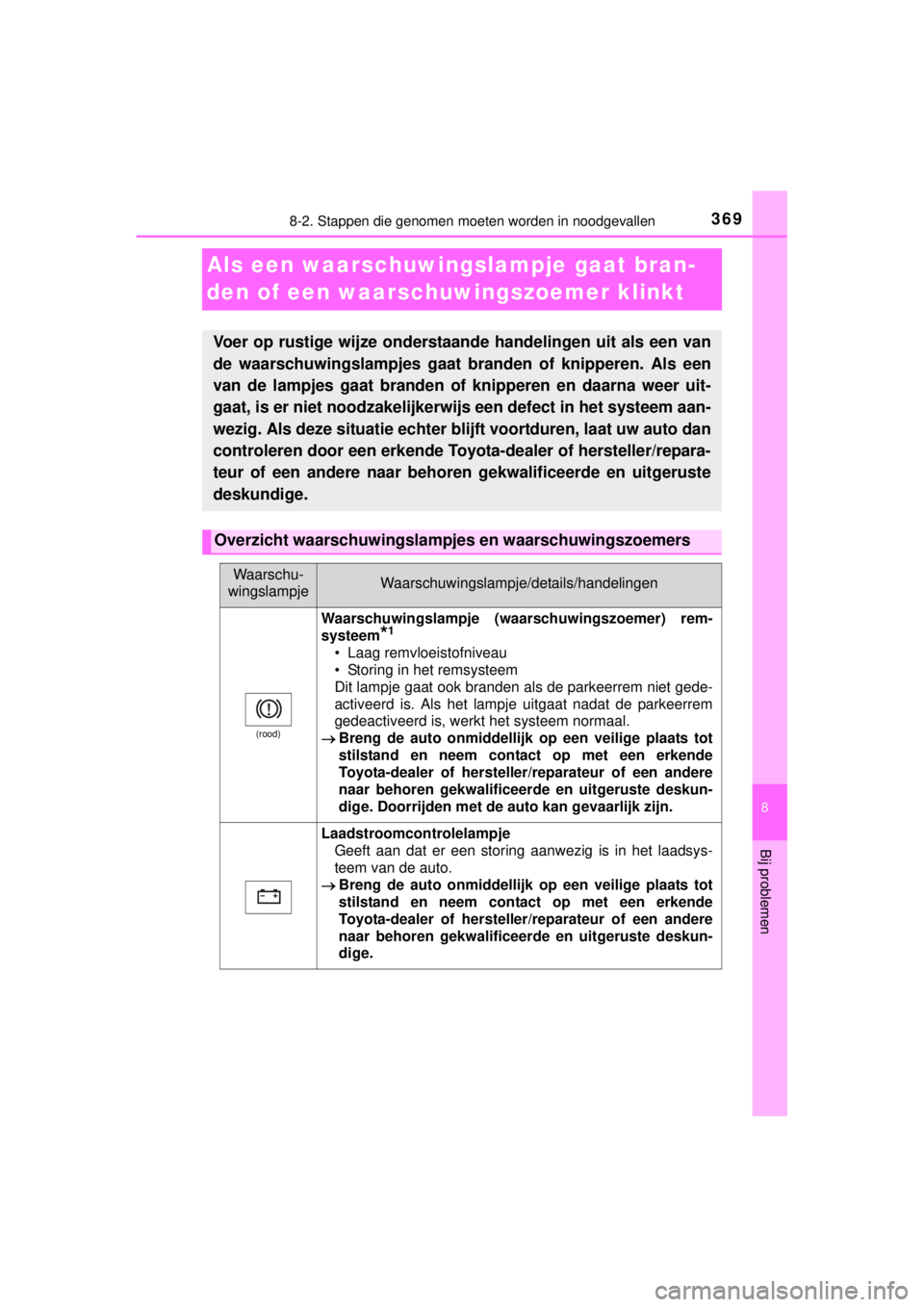

Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodzakelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(rood)
Waarschuwingslampje (waarschuwingszoemer) rem-
systeem
*1
• Laag remvloeistofniveau
• Storing in het remsysteem
Dit lampje gaat ook branden als de parkeerrem niet gede-
activeerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto.
Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.

3708-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E

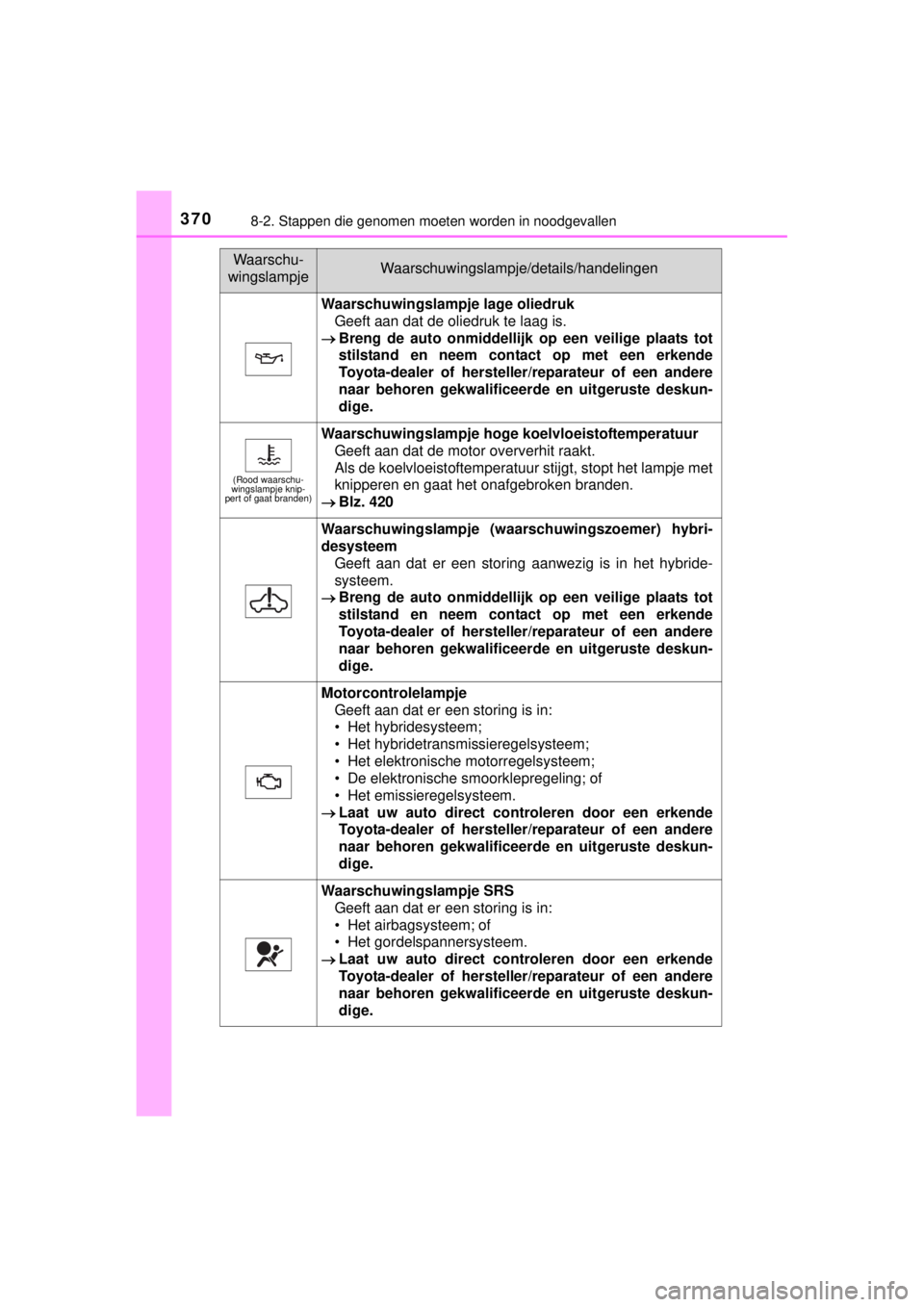

Waarschuwingslampje lage oliedruk
Geeft aan dat de oliedruk te laag is.
Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Rood waarschu-
wingslampje knip-
pert of gaat branden)
Waarschuwingslampje hoge koelvloeistoftemperatuur
Geeft aan dat de motor oververhit raakt.
Als de koelvloeistoftemperatuur stijgt, stopt het lampje met
knipperen en gaat het onafgebroken branden.
Blz. 420
Waarschuwingslampje (waarschuwingszoemer) hybri-
desysteem
Geeft aan dat er een storing aanwezig is in het hybride-
systeem.
Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het hybridesysteem;
• Het hybridetransmissieregelsysteem;
• Het elektronische motorregelsysteem;
• De elektronische smoorklepregeling; of
• Het emissieregelsysteem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje SRS
Geeft aan dat er een storing is in:
• Het airbagsysteem; of
• Het gordelspannersysteem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
