TOYOTA YARIS HYBRID 2014 Instructieboekje (in Dutch)

3718-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E

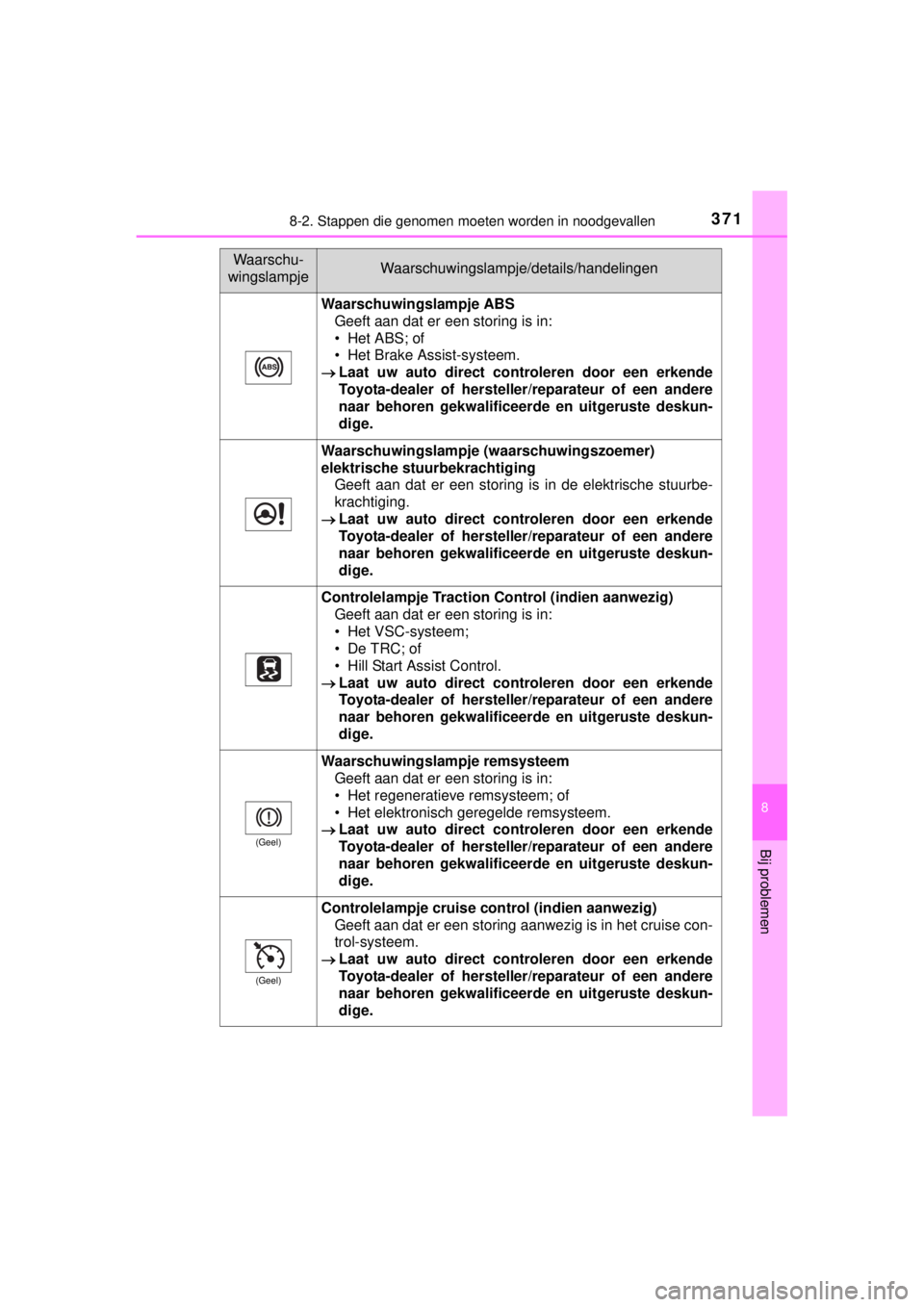

Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje (waarschuwingszoemer)
elektrische stuurbekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Controlelampje Traction Control (indien aanwezig)
Geeft aan dat er een storing is in:
• Het VSC-systeem;
• De TRC; of
• Hill Start Assist Control.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Geel)
Waarschuwingslampje remsysteem
Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem; of
• Het elektronisch geregelde remsysteem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
(Geel)
Controlelampje cruise control (indien aanwezig)
Geeft aan dat er een storing aanwezig is in het cruise con-
trol-systeem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen

3728-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
(Knippert gedurende
15 seconden geel.)

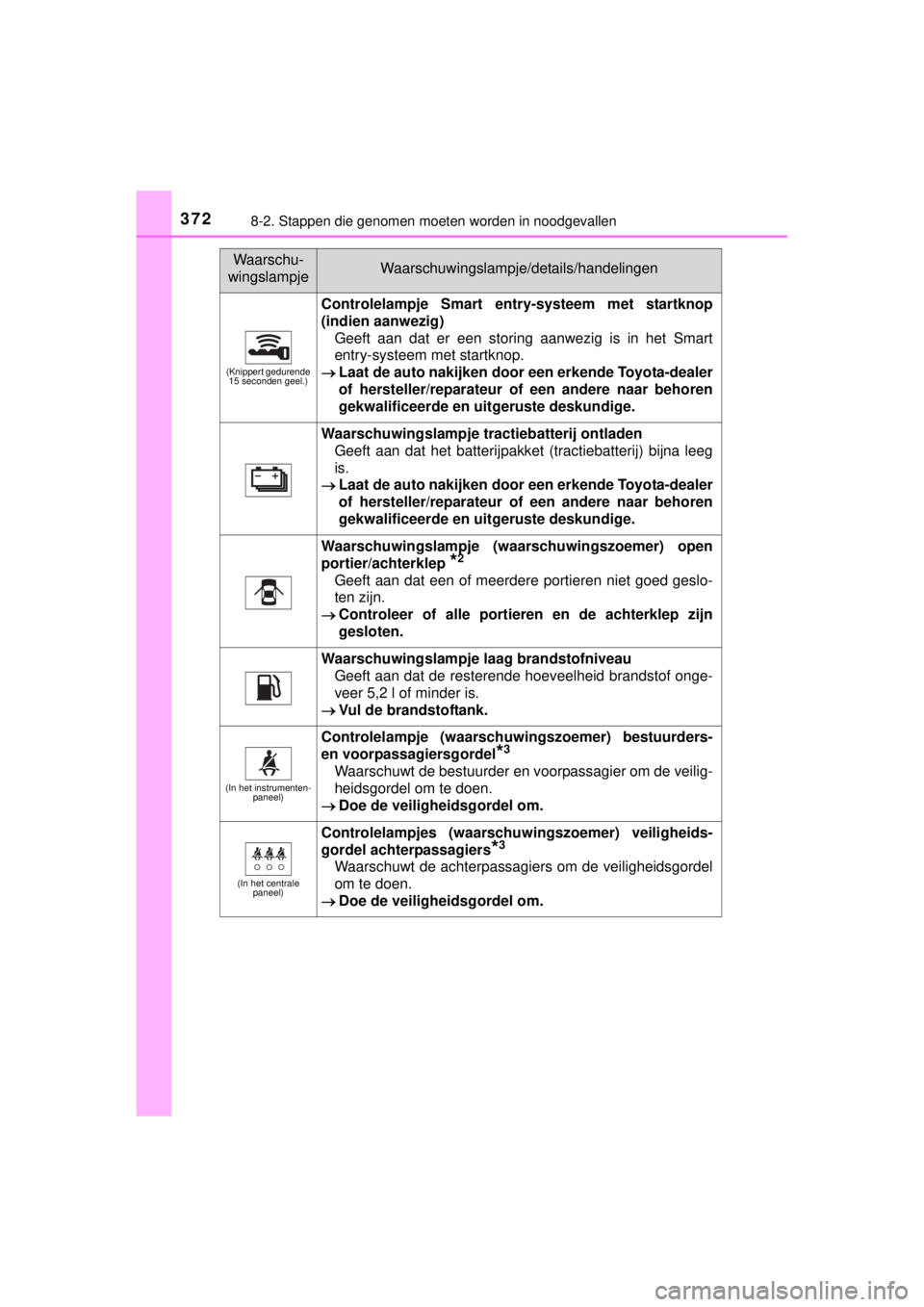

Controlelampje Smart entry-systeem met startknop
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het Smart
entry-systeem met startknop.
Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje tractiebatterij ontladen
Geeft aan dat het batterijpakket (tractiebatterij) bijna leeg
is.
Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje (waarschuwingszoemer) open
portier/achterklep
*2
Geeft aan dat een of meerdere portieren niet goed geslo-
ten zijn.
Controleer of alle portieren en de achterklep zijn
gesloten.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 5,2 l of minder is.
Vul de brandstoftank.
(In het instrumenten-
paneel)
Controlelampje (waarschuwingszoemer) bestuurders-
en voorpassagiersgordel
*3
Waarschuwt de bestuurder en voorpassagier om de veilig-
heidsgordel om te doen.
Doe de veiligheidsgordel om.
(In het centrale
paneel)
Controlelampjes (waarschuwingszoemer) veiligheids-
gordel achterpassagiers
*3
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen.
Doe de veiligheidsgordel om.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen

3738-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
*1: Waarschuwingszoemer geactiveerde parkeerrem:
De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/h of
meer rijdt.
*2: Waarschuwingszoemer open portier/achterklep:
Er klinkt een zoemer als de rijsnelheid hoger wordt dan 5 km/h terwijl een
portier is geopend.
*3: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordels herinnert de be-
stuurder en de passagier eraan de veiligheidsgordel om te doen. De zoe-

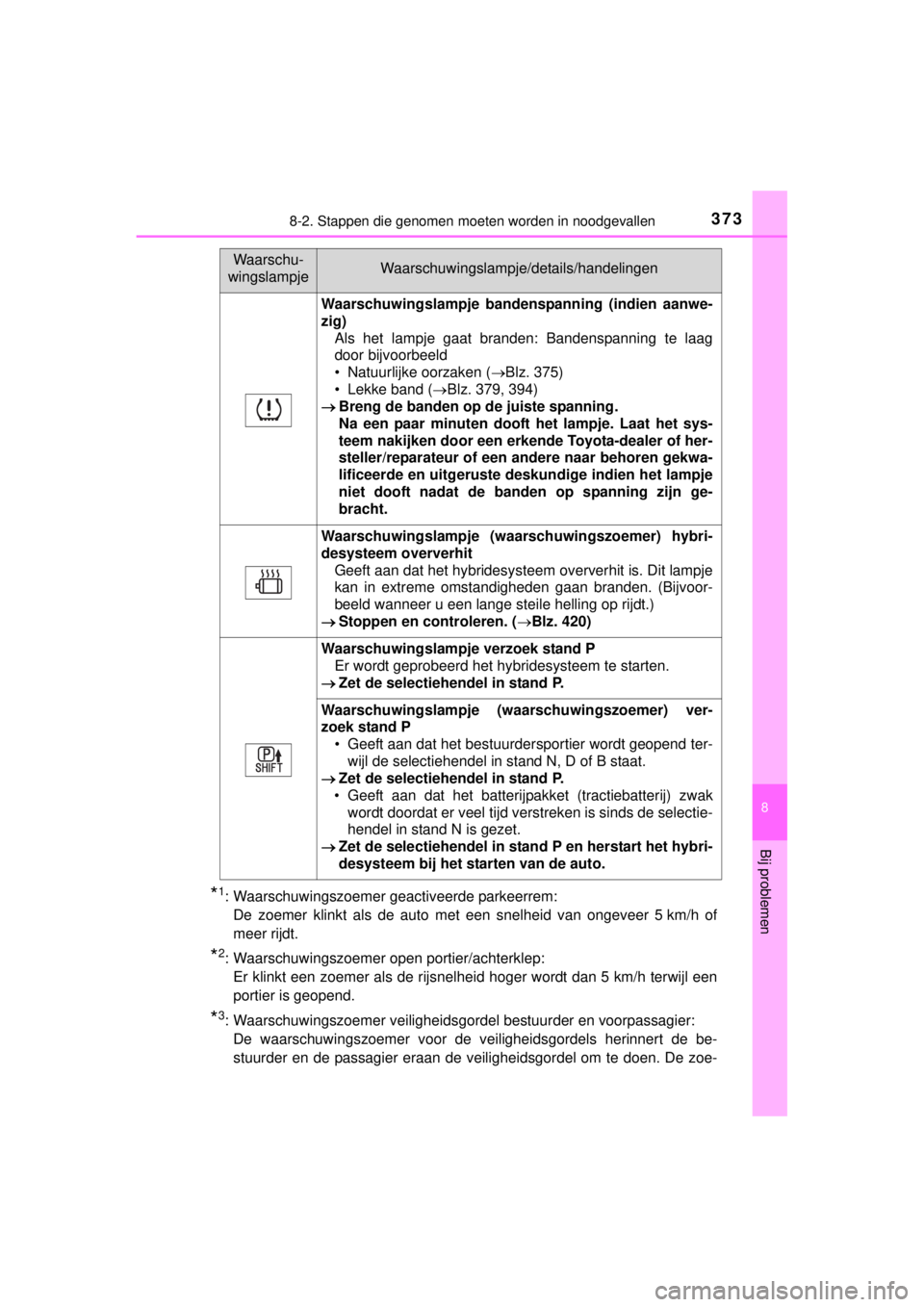

Waarschuwingslampje bandenspanning (indien aanwe-
zig)
Als het lampje gaat branden: Bandenspanning te laag
door bijvoorbeeld
• Natuurlijke oorzaken (Blz. 375)
• Lekke band (Blz. 379, 394)
Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige indien het lampje
niet dooft nadat de banden op spanning zijn ge-
bracht.
Waarschuwingslampje (waarschuwingszoemer) hybri-
desysteem oververhit
Geeft aan dat het hybridesysteem oververhit is. Dit lampje
kan in extreme omstandigheden gaan branden. (Bijvoor-
beeld wanneer u een lange steile helling op rijdt.)
Stoppen en controleren. (Blz. 420)
Waarschuwingslampje verzoek stand P
Er wordt geprobeerd het hybridesysteem te starten.
Zet de selectiehendel in stand P.
Waarschuwingslampje (waarschuwingszoemer) ver-
zoek stand P
• Geeft aan dat het bestuurdersportier wordt geopend ter-
wijl de selectiehendel in stand N, D of B staat.
Zet de selectiehendel in stand P.
• Geeft aan dat het batterijpakket (tractiebatterij) zwak
wordt doordat er veel tijd verstreken is sinds de selectie-
hendel in stand N is gezet.
Zet de selectiehendel in stand P en herstart het hybri-
desysteem bij het starten van de auto.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen

3748-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13Emer klinkt gedurende 30 seconden nadat de auto een snelheid van ten
minste 20 km/h heeft bereikt. Als de veiligheidsgordel daarna nog niet is
vastgemaakt, laat de zoemer gedurende 90 seconden een ander geluid
horen.
■Detectiesensor passagier en waarschuwingszoemer passagiersgordel
●Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het waarschuwingslampje laten knipperen, ook al zit er niemand op de pas-
sagiersstoel.
●Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■Als het motorcontrolelampje tijdens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden als de
brandstoftank geheel leeg gereden is. Als de brandstoftank leeg is, vul deze
dan zo snel mogelijk. Het motorcontrolelampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uit gaat.
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: Blz. 379, 394
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
●Controleer de bandenspanning en breng hem op het juiste niveau.
●Als het waarschuwingslampje zelfs na enkele minuten niet uit gaat, contro-
leer dan of de bandenspanning in orde is en voer de initialisatie uit.
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.

3758-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E■Het waarschuwingslampje lage bandenspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
■Als een wiel wordt vervangen door het reservewiel (auto's met banden-
spanningswaarschuwingssysteem)
Het reservewiel is niet voorzien van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwingslampje lage bandenspanning niet
uitgaan, ook al is het wiel met de lekke band vervangen door het reservewiel.
Vervang het reservewiel door het wiel met de gerepareerde band en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
■Als het bandenspanningswaarschuwingssysteem buiten werking is
(auto's met bandenspanningwaarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als er banden zonder bandenspanningssensor worden gebruikt
●Als de identificatiecodes op de bandenspanningssensoren niet zijn geregis-
treerd in de bandenspannings-ECU
●Als de bandenspanning 500 kPa (5,1 kg/cm
2 of bar, 73 psi) of meer
bedraagt
Het bandenspanningswaarschuwingssysteem kan onder de volgende
omstandigheden worden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als zich in de nabijheid een elektrische voorziening bevindt, die dezelfde
radiografische signalen uitzendt
●Als in de auto een radio aanstaat op dezelfde frequentie
●Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt
●Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen en in de wiel-
kasten
●Als er niet-originele Toyota-velgen zijn gemonteerd (Zelfs wanneer er origi-
nele velgen zijn gemonteerd, kan het zijn dat het bandenspanningswaar-
schuwingssysteem bij sommige bandentypes niet goed werkt.)
●Als er sneeuwkettingen worden gebruikt

3768-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E■Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut geknipperd heeft (auto's met
bandenspanningswaarschuwingssysteem)
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contact AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING
■Als het waarschuwingslampje elektrische stuurbekrachtiging gaat
branden
De besturing kan extreem zwaar aanvoelen.
Als het stuurwiel zwaarder werkt dan gebruikelijk, houd het dan stevig vast
en oefen meer kracht uit.
■Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
●Als, nadat de banden op spanning zijn gebracht, het waarschuwings-
lampje opnieuw gaat branden, kan dit erop duiden dat er een band lek is.
Controleer de banden. Vervang het wiel met de lekke band door het reser-
vewiel en laat de band repareren door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Vermijd plotselinge stuurbewegingen en hard remmen. De banden kunnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
■Als u een klapband krijgt of als er plotseling een lek ontstaat (auto's
met bandenspanningswaarschuwingssysteem)
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet meteen
in werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspanningswaarschuwingssysteem goed
werkt (auto's met bandenspanningswaarschuwingssysteem)
Monteer geen banden met verschillende specificaties of van verschillende
merken, anders werk het bandenspanningswaarschuwingssysteem moge-
lijk niet goed.

3778-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E

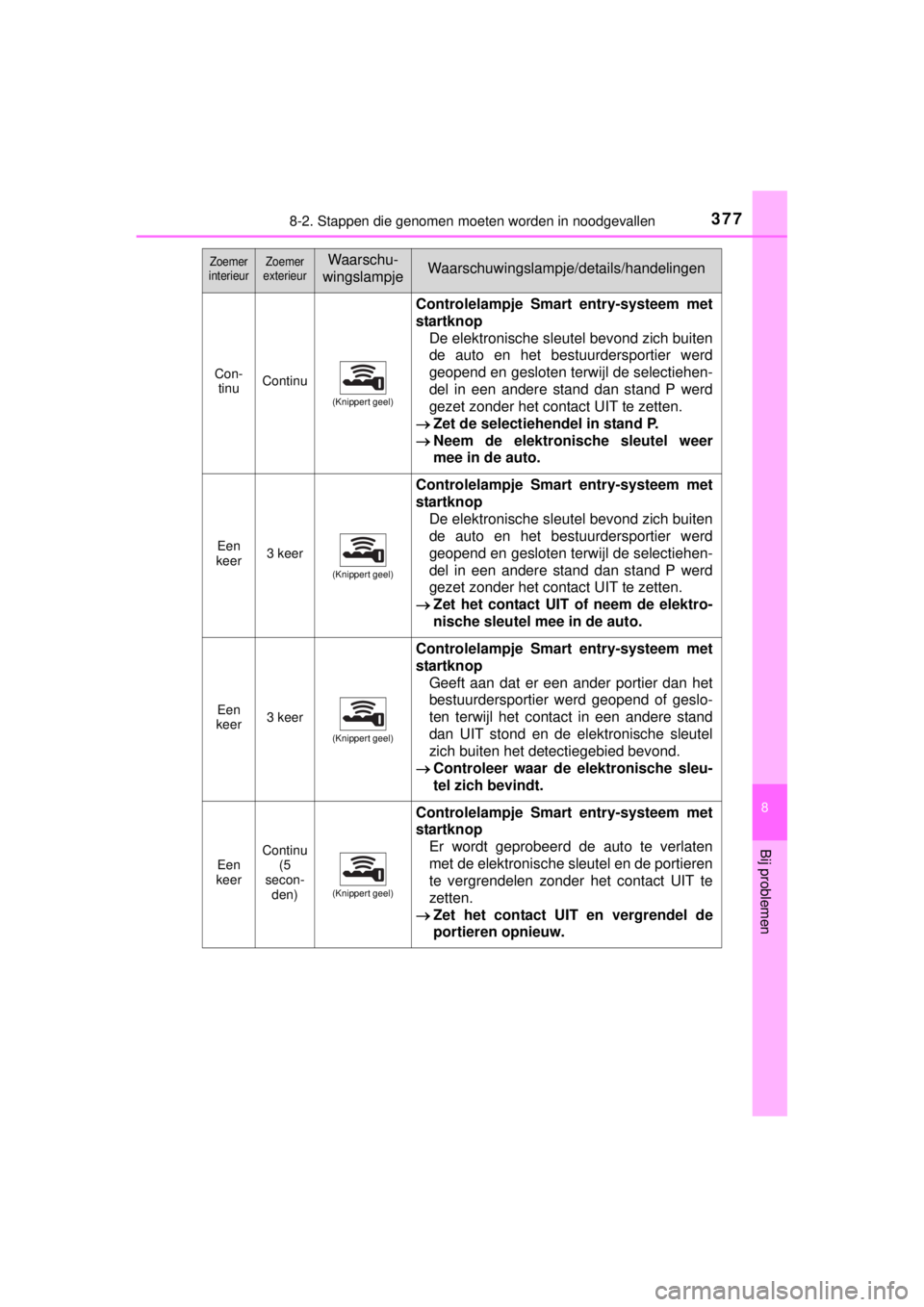

Zoemer
interieurZoemer
exterieurWaarschu-
wingslampjeWaarschuwingslampje/details/handelingen
Con-
tinuContinu
(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
De elektronische sleutel bevond zich buiten
de auto en het bestuurdersportier werd
geopend en gesloten terwijl de selectiehen-
del in een andere stand dan stand P werd
gezet zonder het contact UIT te zetten.
Zet de selectiehendel in stand P.
Neem de elektronische sleutel weer
mee in de auto.
Een
keer3 keer
(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
De elektronische sleutel bevond zich buiten
de auto en het bestuurdersportier werd
geopend en gesloten terwijl de selectiehen-
del in een andere stand dan stand P werd
gezet zonder het contact UIT te zetten.
Zet het contact UIT of neem de elektro-
nische sleutel mee in de auto.
Een
keer3 keer
(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat er een ander portier dan het
bestuurdersportier werd geopend of geslo-
ten terwijl het contact in een andere stand
dan UIT stond en de elektronische sleutel
zich buiten het detectiegebied bevond.
Controleer waar de elektronische sleu-
tel zich bevindt.
Een
keerContinu
(5
secon-
den)
(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
Er wordt geprobeerd de auto te verlaten
met de elektronische sleutel en de portieren
te vergrendelen zonder het contact UIT te
zetten.
Zet het contact UIT en vergrendel de
portieren opnieuw.

3788-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E
Een
keer(Knippert gedurende
15 seconden geel.)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat de elektronische sleutel niet
aanwezig is als wordt geprobeerd om het
hybridesysteem te starten.
Controleer waar de elektronische sleu-
tel zich bevindt.
9 keer
(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
Er is geprobeerd om te rijden terwijl de
gewone sleutel zich niet in de auto bevond.
Ga na of de elektronische sleutel zich in
de auto bevindt.
Een
keer(Knippert gedurende
15 seconden geel.)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat de batterij van de elektroni-
sche sleutel bijna leeg is.
Vervang de batterij. (Blz. 335)
Een
keer(Knippert snel en
groen gedurende
15 seconden.)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat het stuurslot nog is vergren-
deld.
Ontgrendel het stuurslot. (Blz. 183)
Een
keer(Knippert gedurende
30 seconden geel.)
Controlelampje Smart entry-systeem met
startknop
• Toen de portieren werden ontgrendeld
met de mechanische sleutel en de start-
knop vervolgens werd ingedrukt, kon de
elektronische sleutel niet worden gesig-
naleerd in de auto.
• De elektronische sleutel kon niet worden
gesignaleerd, ook niet nadat de startknop
tweemaal achter elkaar werd ingedrukt.
Houd de elektronische sleutel tegen de
startknop terwijl u het rempedaal
intrapt.
Zoemer
interieurZoemer
exterieurWaarschu-
wingslampjeWaarschuwingslampje/details/handelingen

3798-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_WE_52E13E
Als de auto een lekke band heeft
(auto's met reser vewiel)
●Breng de auto tot stilstand op een stevige, vlakke ondergrond.
●Activeer de parkeerrem.
●Zet de selectiehendel in stand P.
●Schakel het hybridesysteem uit.
●Schakel de alarmknipperlichten in. (Blz. 360)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Voor meer informatie over banden: Blz. 315
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto

3808-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_WE_52E13E■
Plaats
Plaats van reservewiel, krik en gereedschapstas
Krik
Reservewiel
Gereedschapstas
KrikslingerAfdekpaneel bodemplaat
Wielmoersleutel
Sleepoog1
2
3
4
5
6
7
