3818-2. Toimenpiteet häiriön sattuessa
8

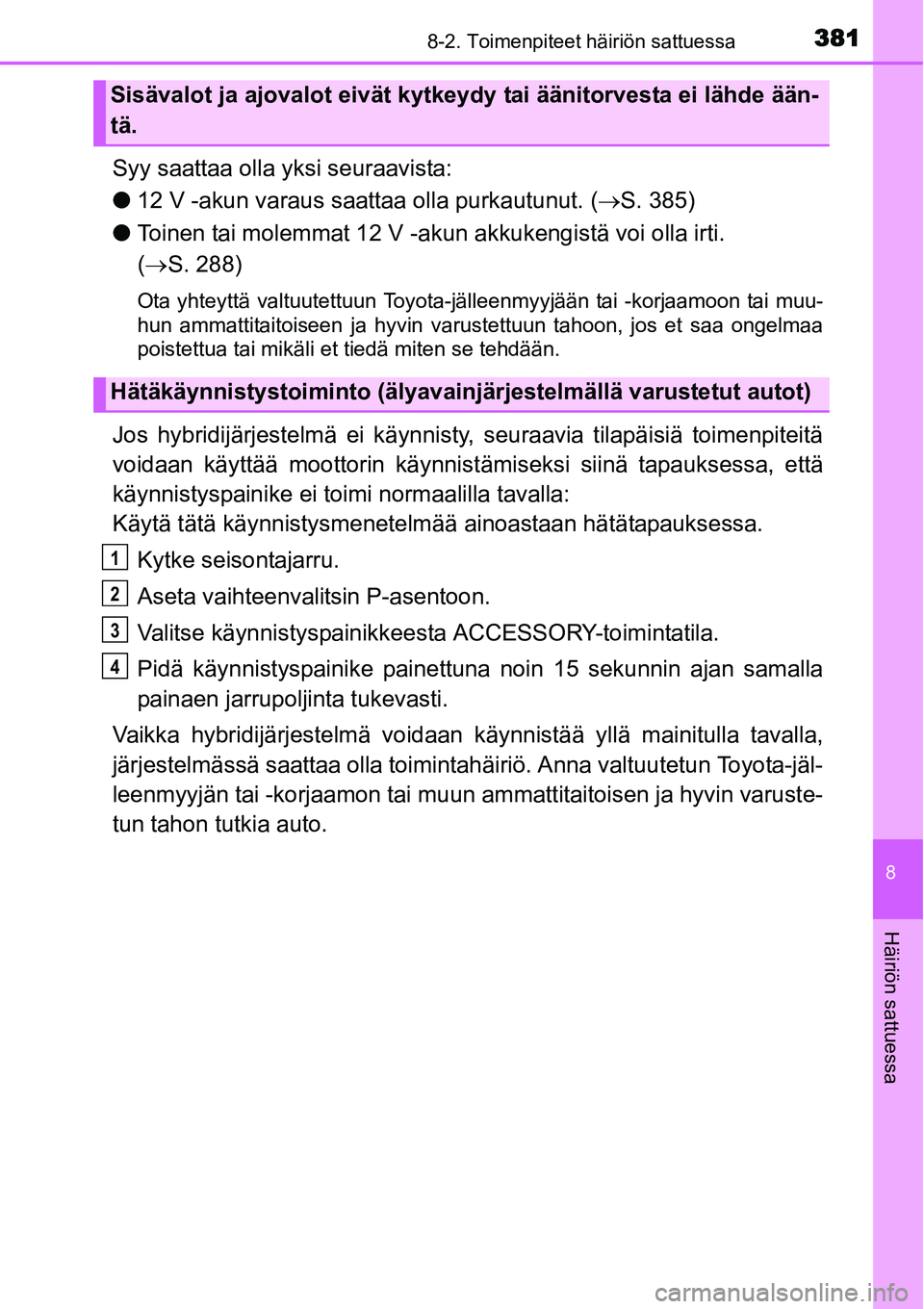

Häiriön sattuessa
Syy saattaa olla yksi seuraavista:
●12 V -akun varaus saattaa olla purkautunut. (→S. 385)
●Toinen tai molemmat 12 V -akun akkukengistä voi olla irti.
(→S. 288)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun tahoon, jos et saa ongelmaa
poistettua tai mikäli et tiedä miten se tehdään.
Jos hybridijärjestelmä ei käynnisty, seuraavia tilapäisiä toimenpiteitä
voidaan käyttää moottorin käynnistämiseksi siinä tapauksessa, että
käynnistyspainike ei toimi normaalilla tavalla:
Käytä tätä käynnistysmenetelmää ainoastaan hätätapauksessa.
Kytke seisontajarru.
Aseta vaihteenvalitsin P-asentoon.
Valitse käynnistyspainikkeesta ACCESSORY-toimintatila.
Pidä käynnistyspainike painettuna noin 15 sekunnin ajan samalla
painaen jarrupoljinta tukevasti.
Vaikka hybridijärjestelmä voidaan käynnistää yllä mainitulla tavalla,
järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun tahon tutkia auto.
Sisävalot ja ajovalot eivät kytkeydy tai äänitorvesta ei lähde ään-
tä.
Hätäkäynnistystoiminto (älyavainjärjestelmällä varustetut autot)
1
2
3
4

3828-2. Toimenpiteet häiriön sattuessa

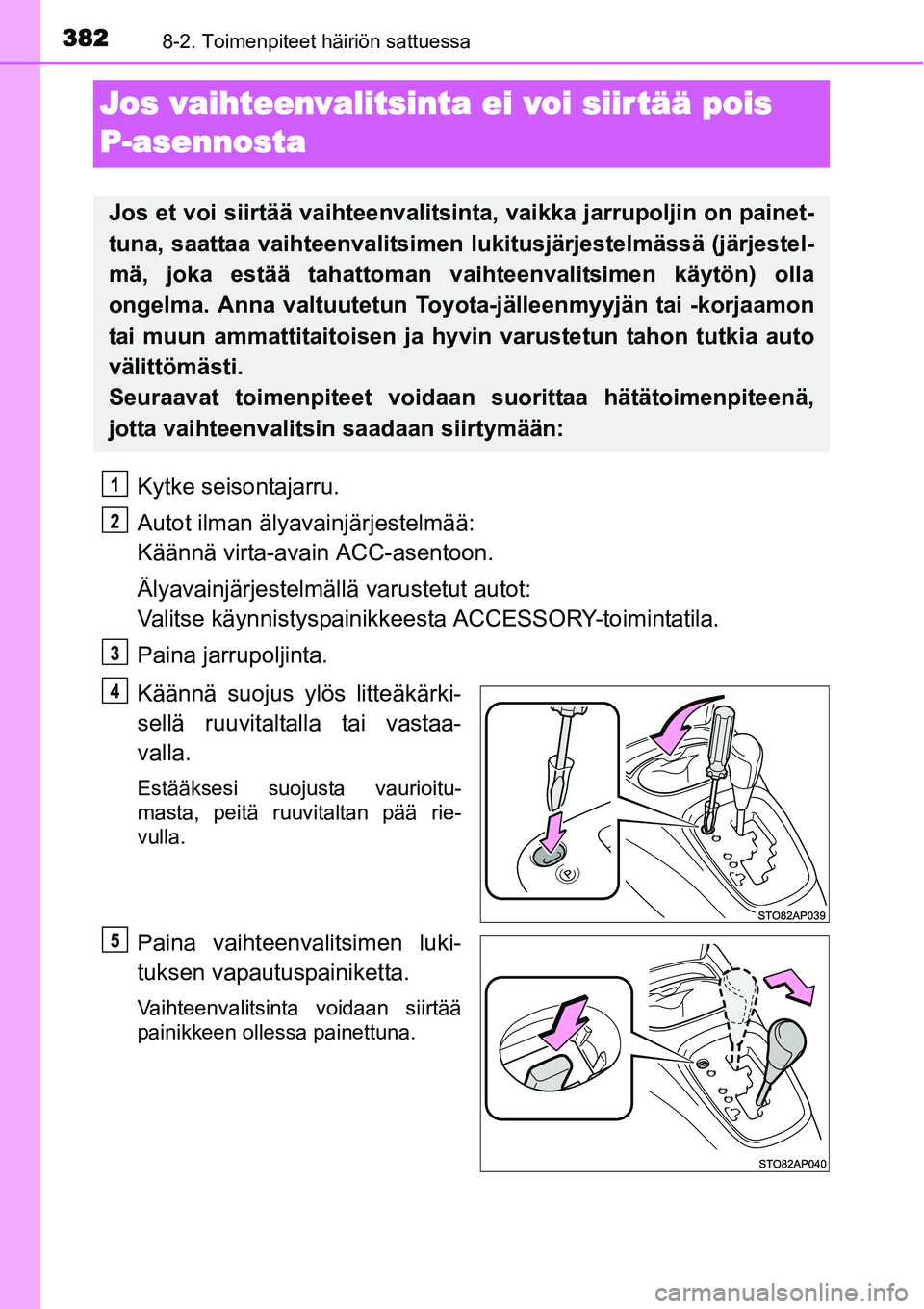

Jos vaihteenvalitsinta ei voi siir tää pois
P-asennosta
Kytke seisontajarru.
Autot ilman älyavainjärjestelmää:
Käännä virta-avain ACC-asentoon.
Älyavainjärjestelmällä varustetut autot:
Valitse käynnistyspainikkeesta ACCESSORY-toimintatila.
Paina jarrupoljinta.
Käännä suojus ylös litteäkärki-
sellä ruuvitaltalla tai vastaa-
valla.
Estääksesi suojusta vaurioitu-
masta, peitä ruuvitaltan pää rie-
vulla.
Paina vaihteenvalitsimen luki-
tuksen vapautuspainiketta.
Vaihteenvalitsinta voidaan siirtää
painikkeen ollessa painettuna.
Jos et voi siirtää vaihteenvalitsinta, vaikka jarrupoljin on painet-
tuna, saattaa vaihteenvalitsimen lukitusjärjestelmässä (järjestel-
mä, joka estää tahattoman vaihteenvalitsimen käytön) olla
ongelma. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tutkia auto
välittömästi.
Seuraavat toimenpiteet voidaan suorittaa hätätoimenpiteenä,
jotta vaihteenvalitsin saadaan siirtymään:
1
2
3
4
5

3838-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa

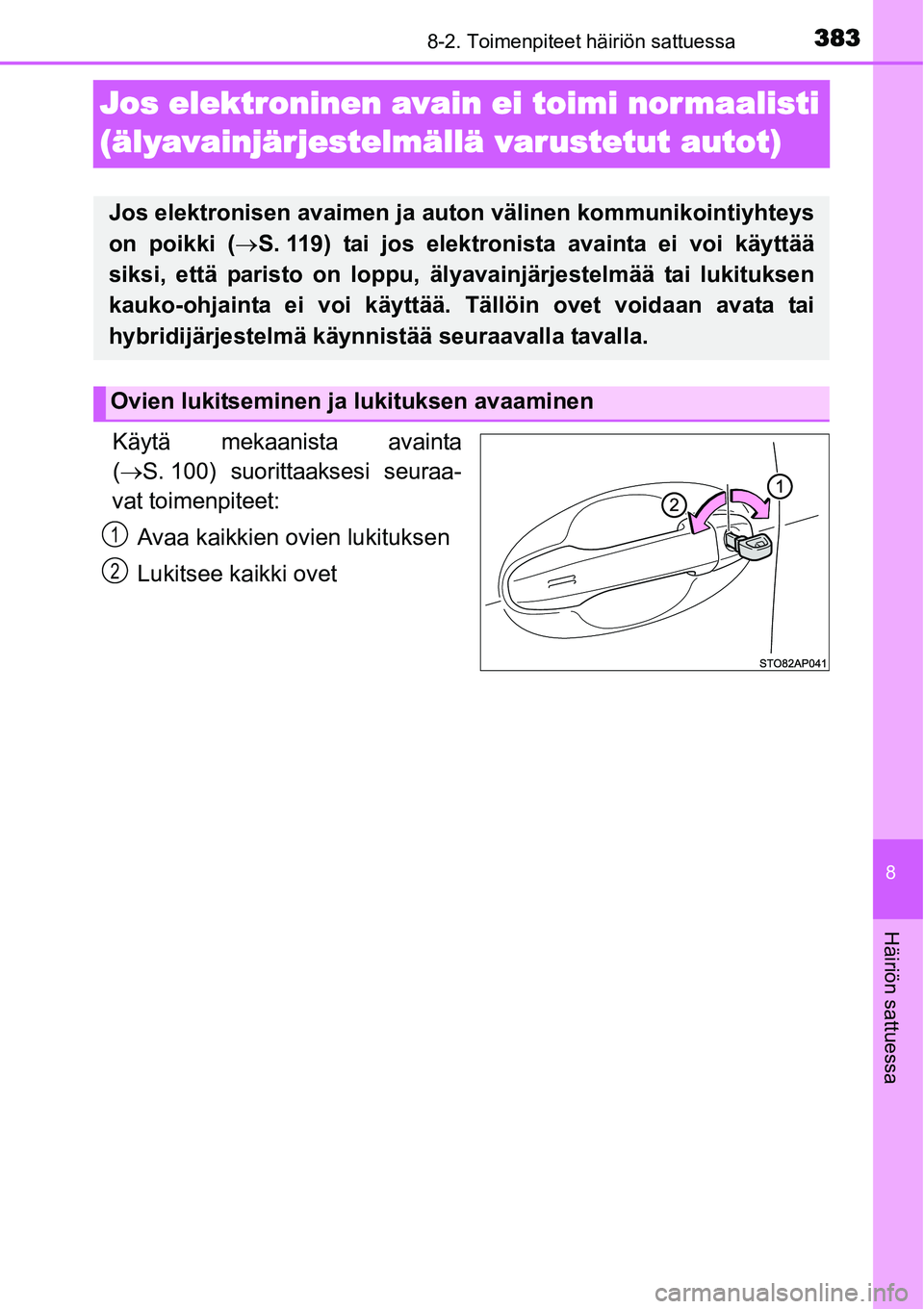

Jos elektroninen avain ei toimi nor maalisti
(älyavainjärjestelmällä varustetut autot)
Käytä mekaanista avainta
(→S. 100) suorittaaksesi seuraa-
vat toimenpiteet:
Avaa kaikkien ovien lukituksen
Lukitsee kaikki ovet
Jos elektronisen avaimen ja auton välinen kommunikointiyhteys
on poikki (→S. 119) tai jos elektronista avainta ei voi käyttää
siksi, että paristo on loppu, älyavainjärjestelmää tai lukituksen
kauko-ohjainta ei voi käyttää. Tällöin ovet voidaan avata tai
hybridijärjestelmä käynnistää seuraavalla tavalla.
Ovien lukitseminen ja lukituksen avaaminen
1
2

3848-2. Toimenpiteet häiriön sattuessa

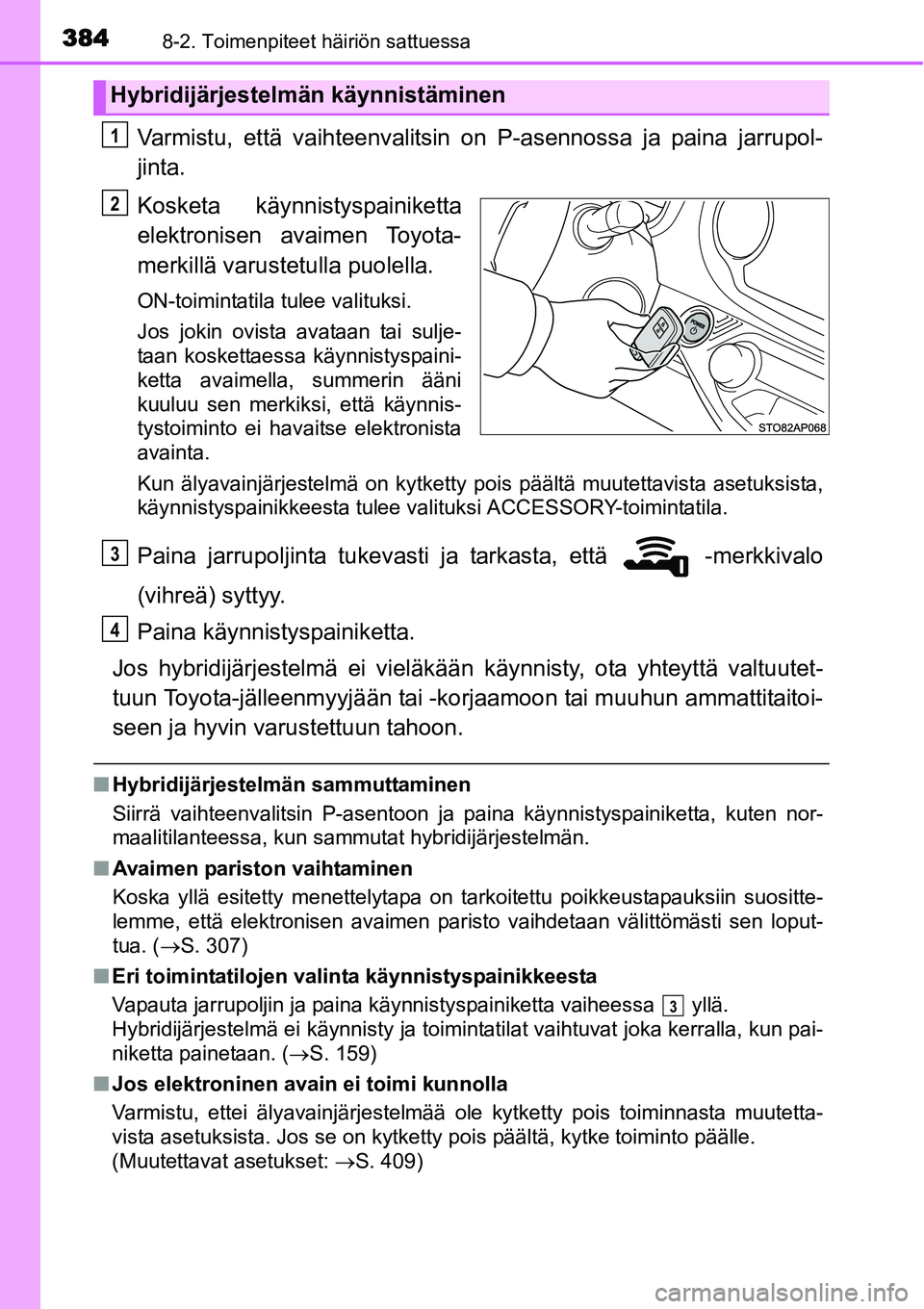

Varmistu, että vaihteenvalitsin on P-asennossa ja paina jarrupol-
jinta.
Kosketa käynnistyspainiketta
elektronisen avaimen Toyota-
merkillä varustetulla puolella.
ON-toimintatila tulee valituksi.
Jos jokin ovista avataan tai sulje-
taan koskettaessa käynnistyspaini-
ketta avaimella, summerin ääni
kuuluu sen merkiksi, että käynnis-
tystoiminto ei havaitse elektronista
avainta.
Kun älyavainjärjestelmä on kytketty pois päältä muutettavista asetuksista,
käynnistyspainikkeesta tulee valituksi ACCESSORY-toimintatila.
Paina jarrupoljinta tukevasti ja tarkasta, että -merkkivalo
(vihreä) syttyy.
Paina käynnistyspainiketta.
Jos hybridijärjestelmä ei vieläkään käynnisty, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun tahoon.
■Hybridijärjestelmän sammuttaminen
Siirrä vaihteenvalitsin P-asentoon ja paina käynnistyspainiketta, kuten nor-
maalitilanteessa, kun sammutat hybridijärjestelmän.
■Avaimen pariston vaihtaminen
Koska yllä esitetty menettelytapa on tarkoitettu poikkeustapauksiin suositte-
lemme, että elektronisen avaimen paristo vaihdetaan välittömästi sen loput-
tua. (→S. 307)
■Eri toimintatilojen valinta käynnistyspainikkeesta
Vapauta jarrupoljin ja paina käynnistyspainiketta vaiheessa yllä.
Hybridijärjestelmä ei käynnisty ja toimintatilat vaihtuvat joka kerralla, kun pai-
niketta painetaan. (→S. 159)
■Jos elektroninen avain ei toimi kunnolla
Varmistu, ettei älyavainjärjestelmää ole kytketty pois toiminnasta muutetta-
vista asetuksista. Jos se on kytketty pois päältä, kytke toiminto päälle.
(Muutettavat asetukset: →S. 409)
Hybridijärjestelmän käynnistäminen
1
2
3
4
3

3858-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa

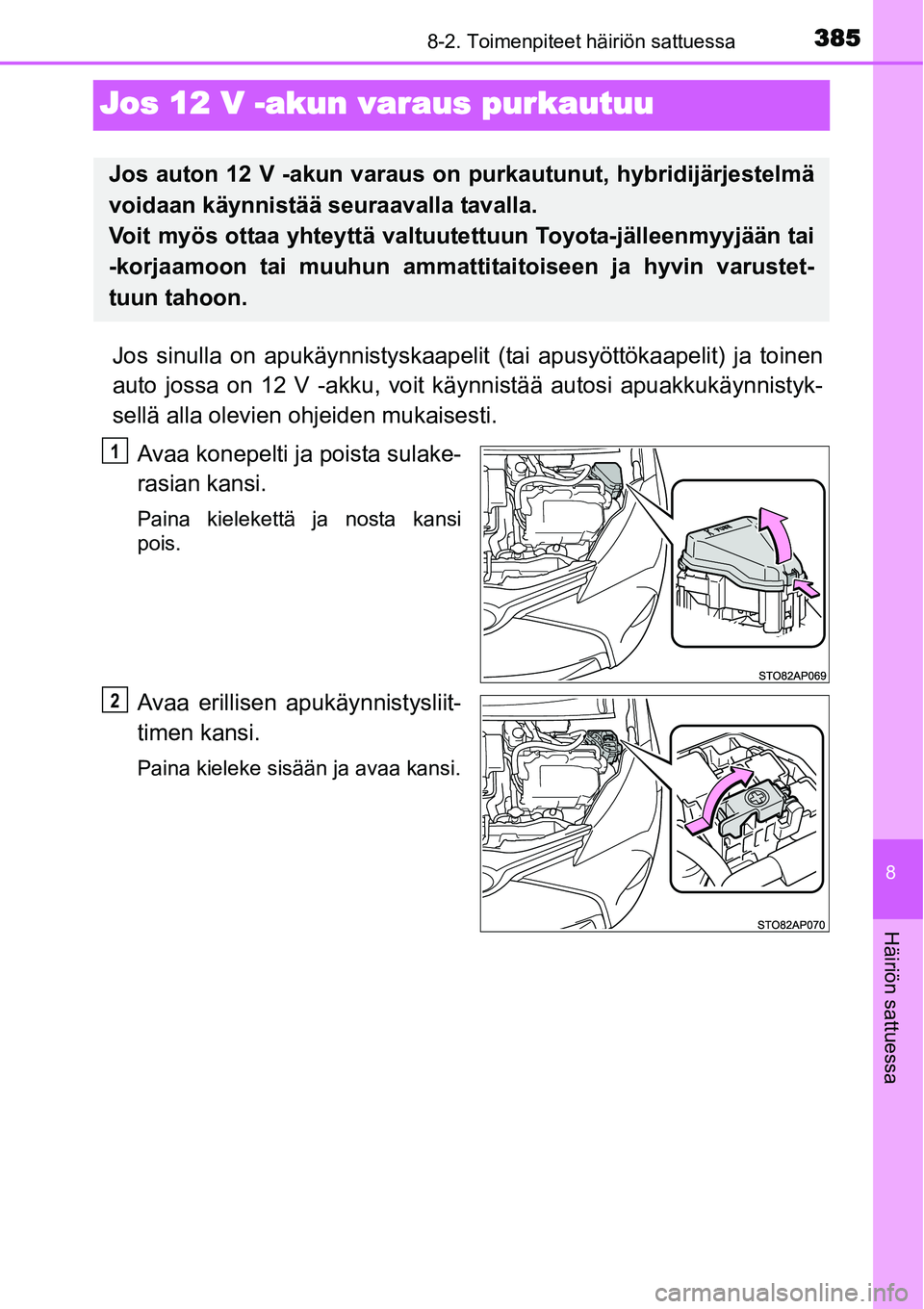

Jos 12 V -akun varaus purkautuu
Jos sinulla on apukäynnistyskaapelit (tai apusyöttökaapelit) ja toinen
auto jossa on 12 V -akku, voit käynnistää autosi apuakkukäynnistyk-
sellä alla olevien ohjeiden mukaisesti.
Avaa konepelti ja poista sulake-
rasian kansi.
Paina kielekettä ja nosta kansi
pois.
Avaa erillisen apukäynnistysliit-
timen kansi.
Paina kieleke sisään ja avaa kansi.
Jos auton 12 V -akun varaus on purkautunut, hybridijärjestelmä
voidaan käynnistää seuraavalla tavalla.
Voit myös ottaa yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustet-
tuun tahoon.
1
2

3868-2. Toimenpiteet häiriön sattuessa

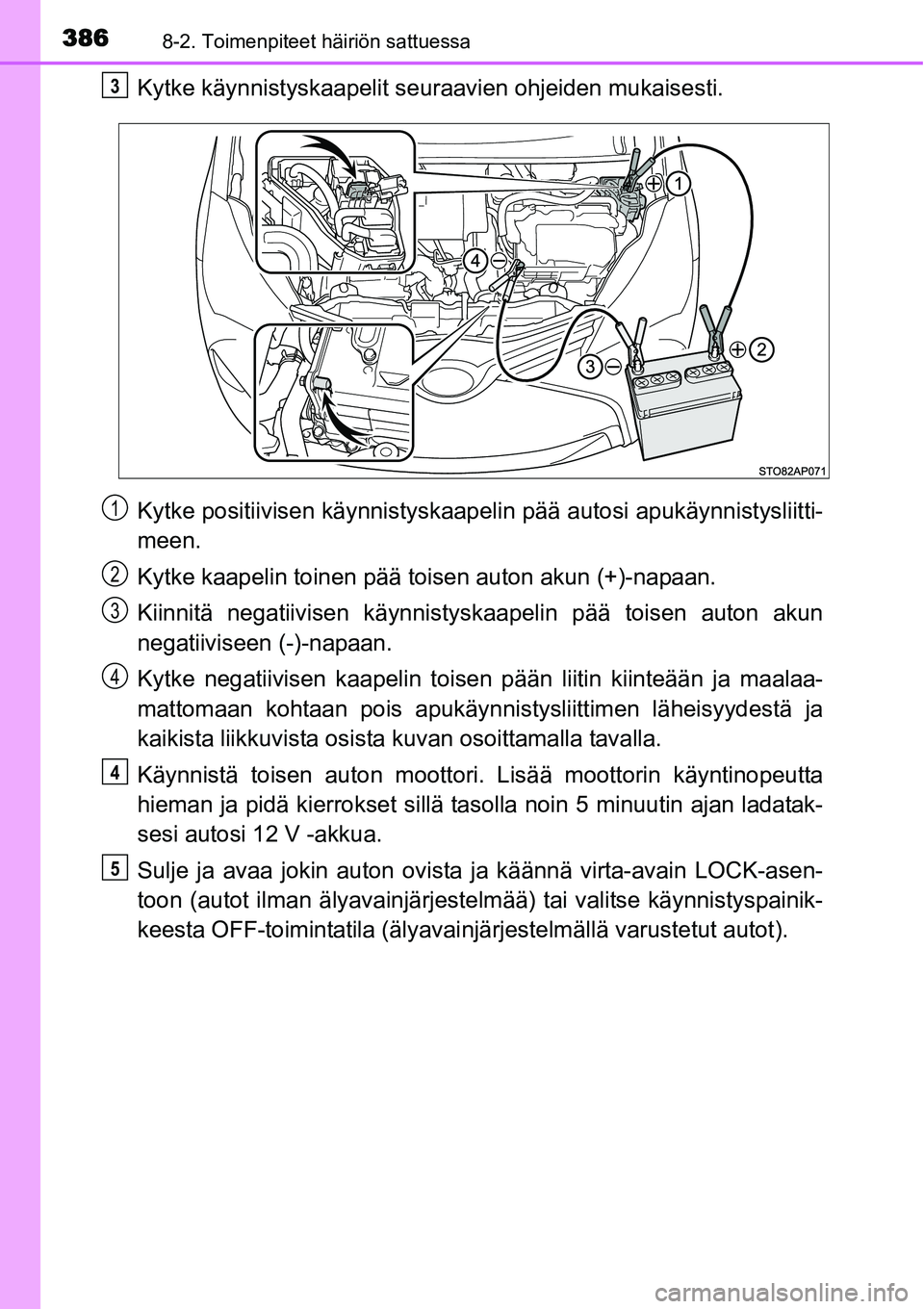

Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti.
Kytke positiivisen käynnistyskaapelin pää autosi apukäynnistysliitti-
meen.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistyskaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois apukäynnistysliittimen läheisyydestä ja
kaikista liikkuvista osista kuvan osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä tasolla noin 5 minuutin ajan ladatak-
sesi autosi 12 V -akkua.
Sulje ja avaa jokin auton ovista ja käännä virta-avain LOCK-asen-
toon (autot ilman älyavainjärjestelmää) tai valitse käynnistyspainik-
keesta OFF-toimintatila (älyavainjärjestelmällä varustetut autot).3
1
2
3
4
4
5

3878-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa

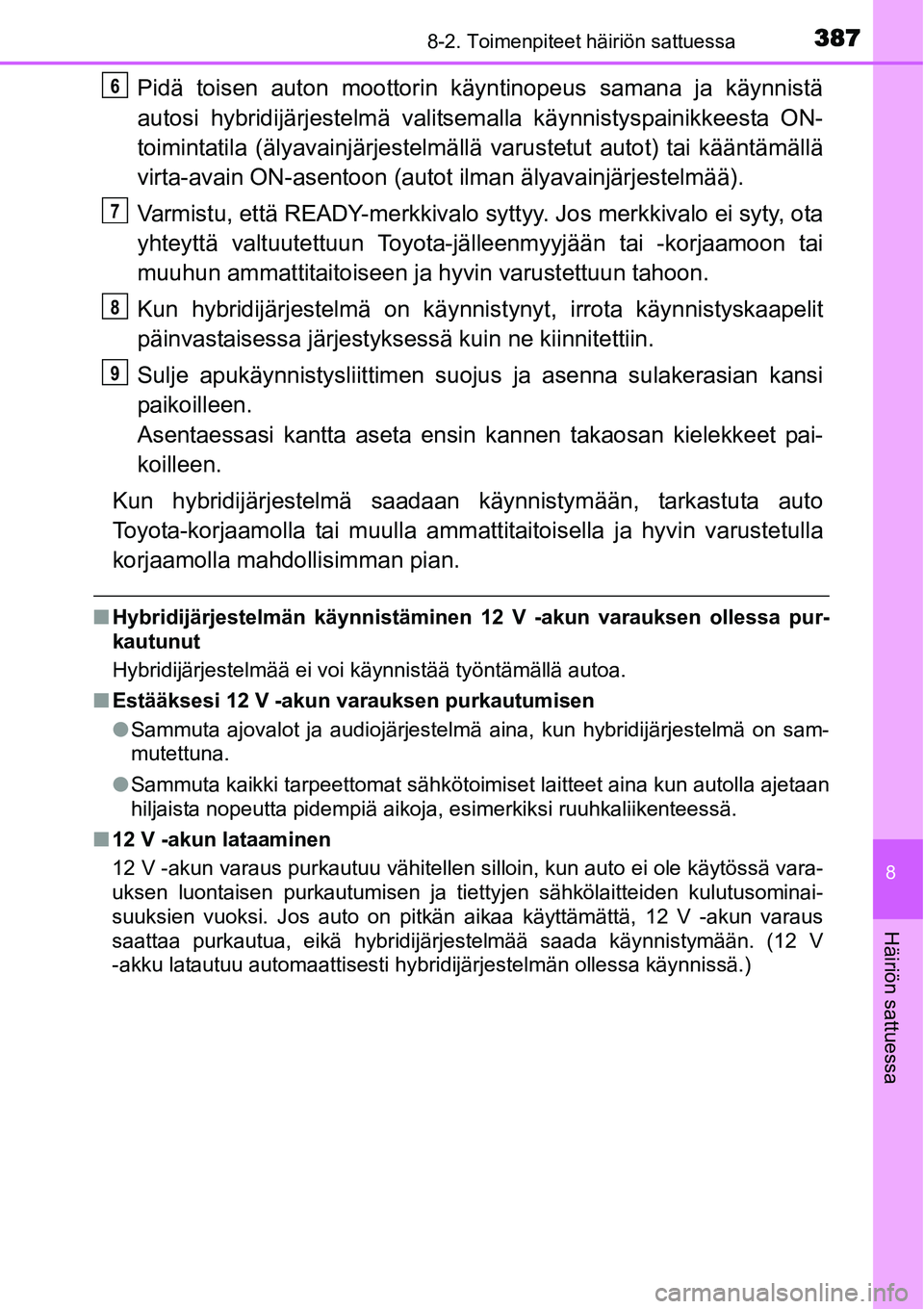

Pidä toisen auton moottorin käyntinopeus samana ja käynnistä
autosi hybridijärjestelmä valitsemalla käynnistyspainikkeesta ON-
toimintatila (älyavainjärjestelmällä varustetut autot) tai kääntämällä
virta-avain ON-asentoon (autot ilman älyavainjärjestelmää).
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun tahoon.
Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit
päinvastaisessa järjestyksessä kuin ne kiinnitettiin.
Sulje apukäynnistysliittimen suojus ja asenna sulakerasian kansi
paikoilleen.
Asentaessasi kantta aseta ensin kannen takaosan kielekkeet pai-
koilleen.
Kun hybridijärjestelmä saadaan käynnistymään, tarkastuta auto
Toyota-korjaamolla tai muulla ammattitaitoisella ja hyvin varustetulla
korjaamolla mahdollisimman pian.
■Hybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämällä autoa.
■Estääksesi 12 V -akun varauksen purkautumisen
●Sammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä on sam-
mutettuna.
●Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
■12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen silloin, kun auto ei ole käytössä vara-
uksen luontaisen purkautumisen ja tiettyjen sähkölaitteiden kulutusominai-
suuksien vuoksi. Jos auto on pitkän aikaa käyttämättä, 12 V -akun varaus
saattaa purkautua, eikä hybridijärjestelmää saada käynnistymään. (12 V
-akku latautuu automaattisesti hybridijärjestelmän ollessa käynnissä.)
6
7
8
9

3888-2. Toimenpiteet häiriön sattuessa

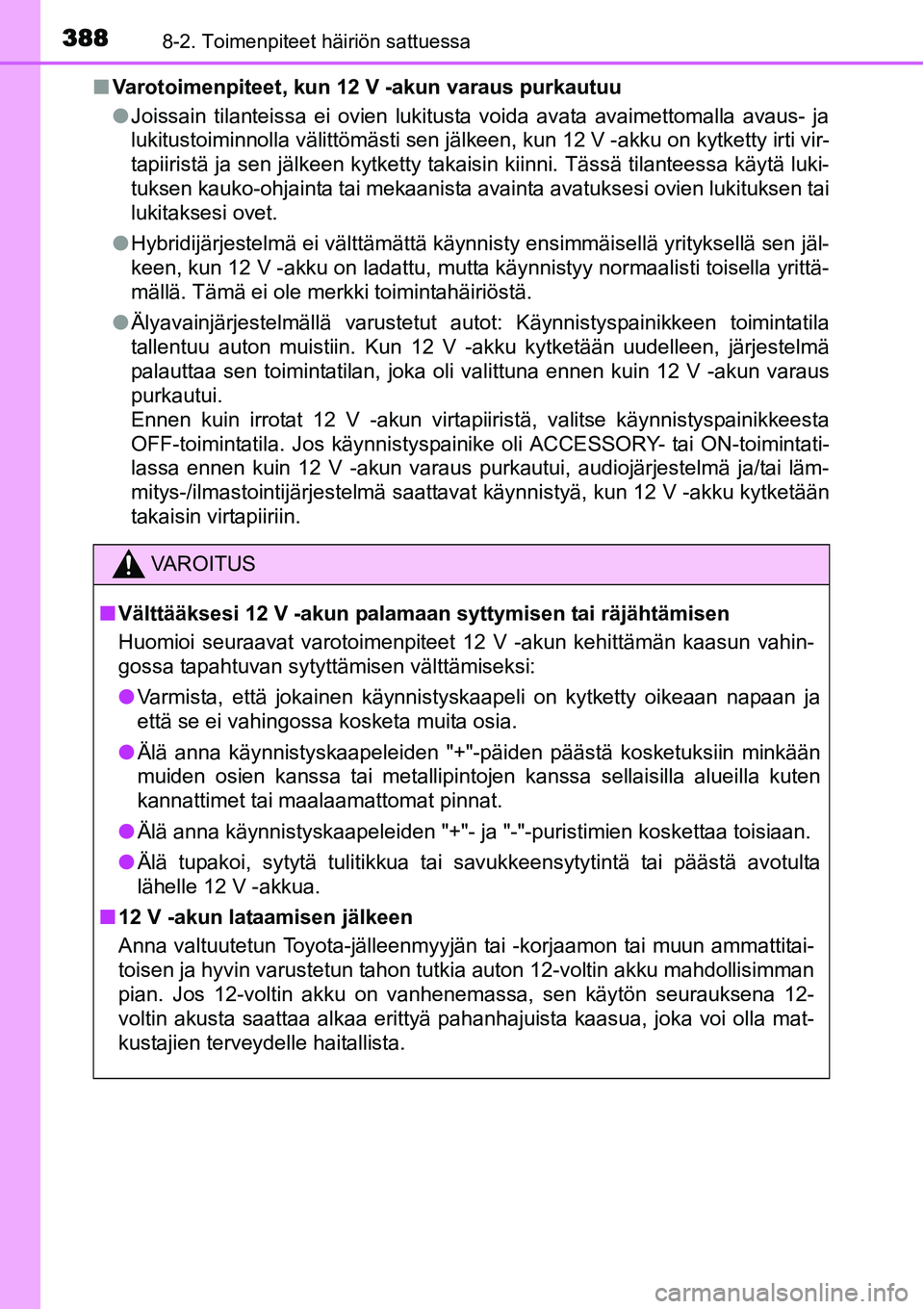

■Varotoimenpiteet, kun 12 V -akun varaus purkautuu
●Joissain tilanteissa ei ovien lukitusta voida avata avaimettomalla avaus- ja
lukitustoiminnolla välittömästi sen jälkeen, kun 12 V -akku on kytketty irti vir-
tapiiristä ja sen jälkeen kytketty takaisin kiinni. Tässä tilanteessa käytä luki-
tuksen kauko-ohjainta tai mekaanista avainta avatuksesi ovien lukituksen tai
lukitaksesi ovet.
●Hybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen jäl-
keen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella yrittä-
mällä. Tämä ei ole merkki toimintahäiriöstä.
●Älyavainjärjestelmällä varustetut autot: Käynnistyspainikkeen toimintatila
tallentuu auton muistiin. Kun 12 V -akku kytketään uudelleen, järjestelmä
palauttaa sen toimintatilan, joka oli valittuna ennen kuin 12 V -akun varaus
purkautui.
Ennen kuin irrotat 12 V -akun virtapiiristä, valitse käynnistyspainikkeesta
OFF-toimintatila. Jos käynnistyspainike oli ACCESSORY- tai ON-toimintati-
lassa ennen kuin 12 V -akun varaus purkautui, audiojärjestelmä ja/tai läm-
mitys-/ilmastointijärjestelmä saattavat käynnistyä, kun 12 V -akku kytketään
takaisin virtapiiriin.
VAROITUS
■Välttääksesi 12 V -akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet 12 V -akun kehittämän kaasun vahin-
gossa tapahtuvan sytyttämisen välttämiseksi:
●Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
●Älä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa sellaisilla alueilla kuten
kannattimet tai maalaamattomat pinnat.
●Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
●Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle 12 V -akkua.
■12 V -akun lataamisen jälkeen
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun tahon tutkia auton 12-voltin akku mahdollisimman
pian. Jos 12-voltin akku on vanhenemassa, sen käytön seurauksena 12-
voltin akusta saattaa alkaa erittyä pahanhajuista kaasua, joka voi olla mat-
kustajien terveydelle haitallista.

3898-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa

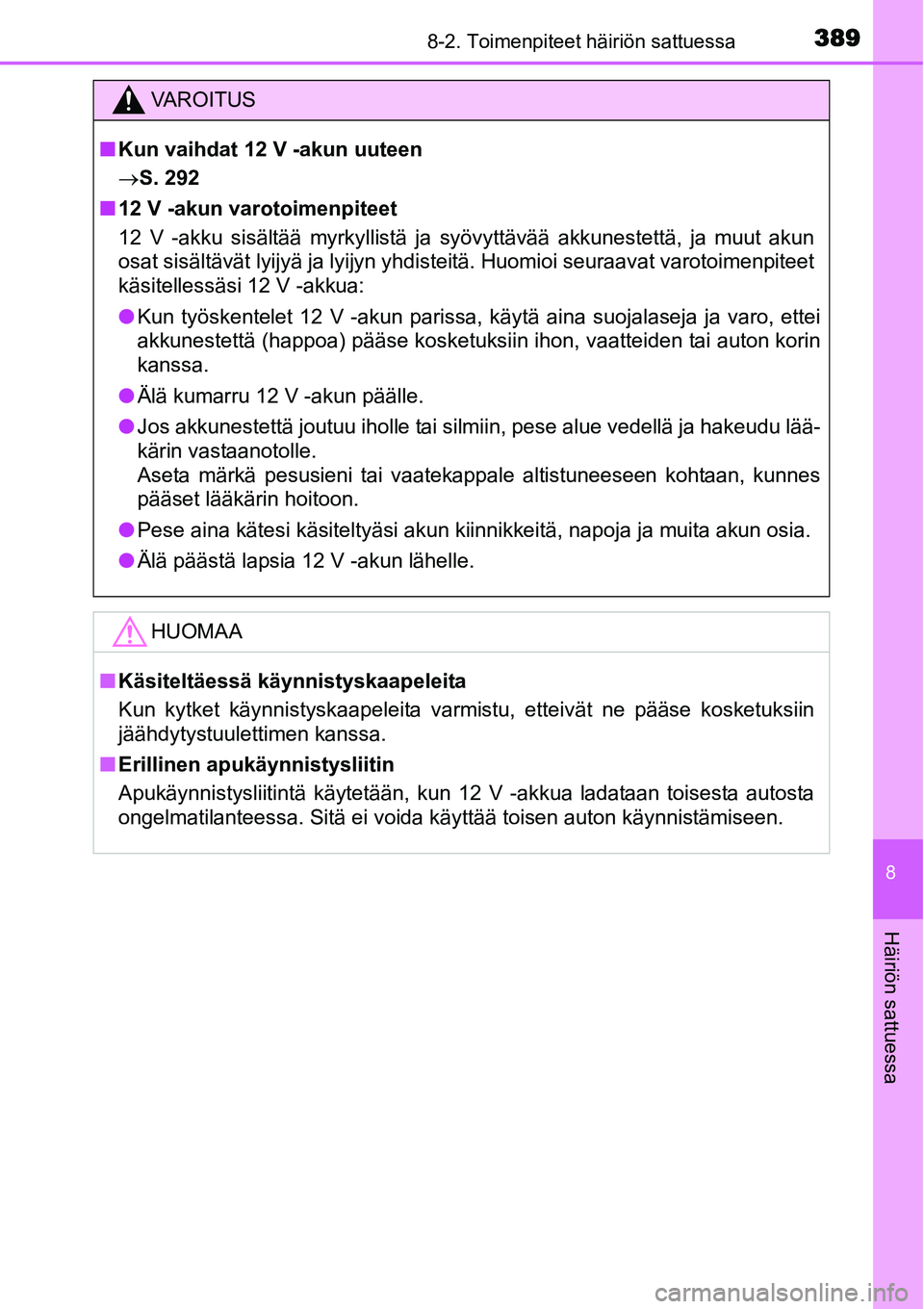

VAROITUS
■Kun vaihdat 12 V -akun uuteen
→S. 292
■12 V -akun varotoimenpiteet
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
●Kun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
●Älä kumarru 12 V -akun päälle.
●Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
●Pese aina kätesi käsiteltyäsi akun kiinnikkeitä, napoja ja muita akun osia.
●Älä päästä lapsia 12 V -akun lähelle.
HUOMAA
■Käsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimen kanssa.
■Erillinen apukäynnistysliitin
Apukäynnistysliitintä käytetään, kun 12 V -akkua ladataan toisesta autosta
ongelmatilanteessa. Sitä ei voida käyttää toisen auton käynnistämiseen.

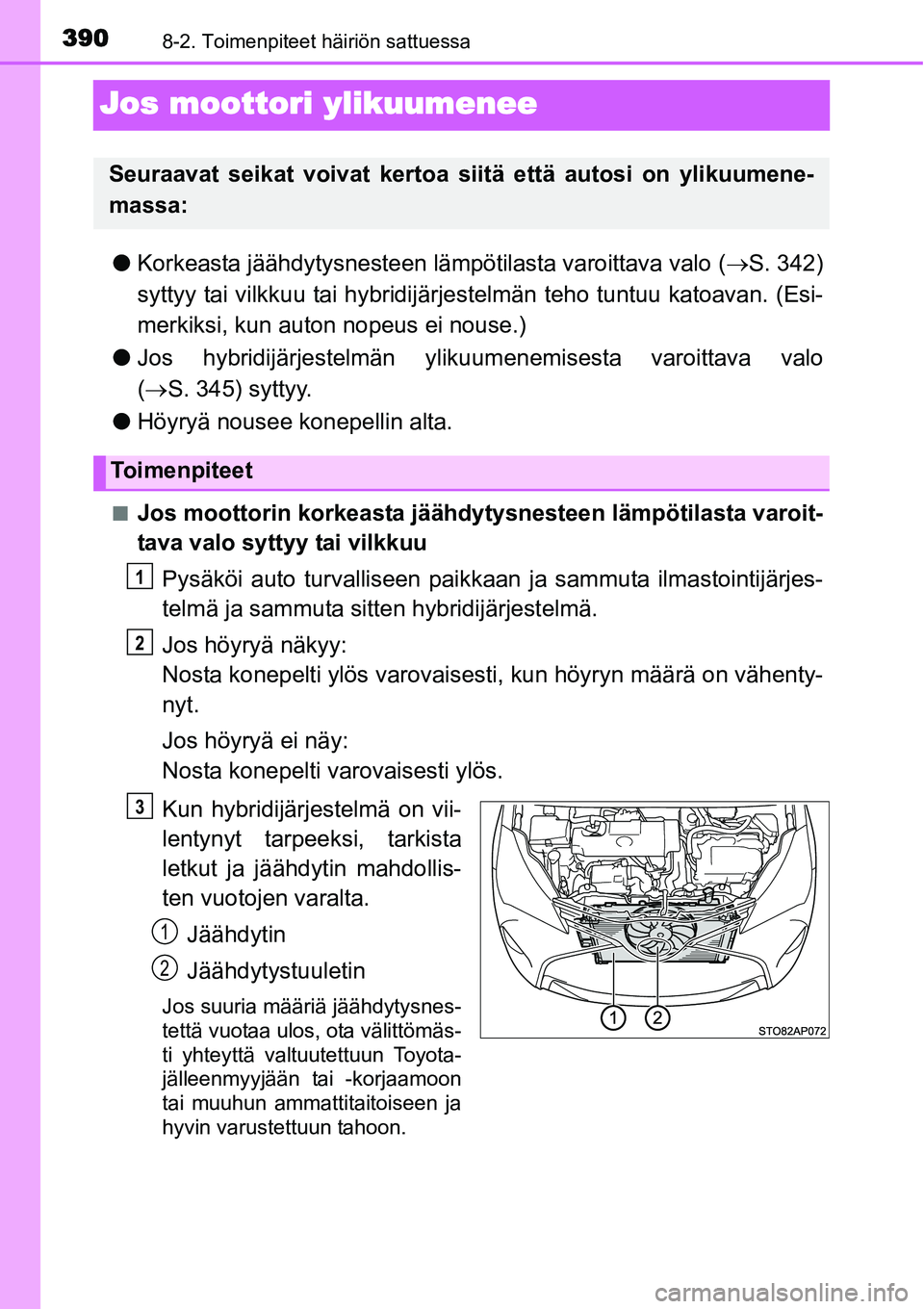

3908-2. Toimenpiteet häiriön sattuessa
Jos moottori ylikuumenee
●Korkeasta jäähdytysnesteen lämpötilasta varoittava valo (→S. 342)
syttyy tai vilkkuu tai hybridijärjestelmän teho tuntuu katoavan. (Esi-
merkiksi, kun auton nopeus ei nouse.)
●Jos hybridijärjestelmän ylikuumenemisesta varoittava valo
(→S. 345) syttyy.
●Höyryä nousee konepellin alta.
■Jos moottorin korkeasta jäähdytysnesteen lämpötilasta varoit-
tava valo syttyy tai vilkkuu
Pysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähenty-
nyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on vii-
lentynyt tarpeeksi, tarkista
letkut ja jäähdytin mahdollis-
ten vuotojen varalta.
Jäähdytin
Jäähdytystuuletin
Jos suuria määriä jäähdytysnes-
tettä vuotaa ulos, ota välittömäs-
ti yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun tahoon.
Seuraavat seikat voivat kertoa siitä että autosi on ylikuumene-
massa:
To i m e n p i t e e t
1
2
3
1
2
