3217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
WAARSCHUWING
In de motorruimte bevinden zich onderdelen en vloeistoffen die plotseling
kunnen bewegen, heet worden of onder elektrische spanning staan. Neem
onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden onder de motorkap
● Zorg ervoor dat het contact UIT staat en het controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de ventilator als
die in werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Niet roken en geen vonken of open vuur bij brandstof. Brandstofdampen
zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilator of de radiateur
Auto's zonder Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de el ektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. ( Blz. 332)
Auto's met Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de elektrische koelventilator automa-
tisch worden ingeschakeld als de airconditioning wordt ingeschakeld en/of
als de koelvloeistoftemperatuur hoog is. ( Blz. 332)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
YARIS_HV_OM_OM52F30E.book Page 321 Friday, March 27, 2015 11:49 AM

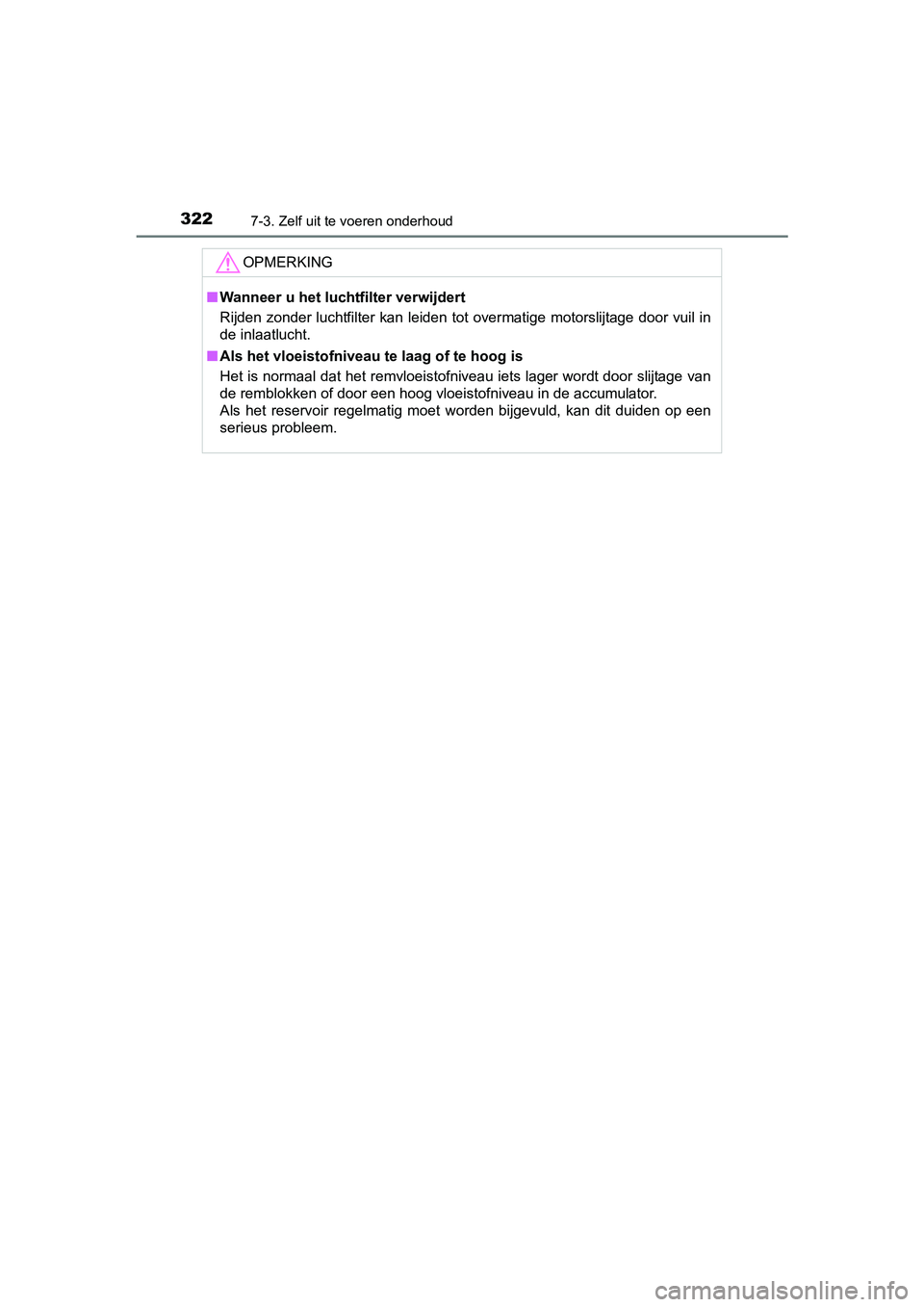

3227-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
YARIS_HV_OM_OM52F30E.book Page 322 Friday, March 27, 2015 11:49 AM

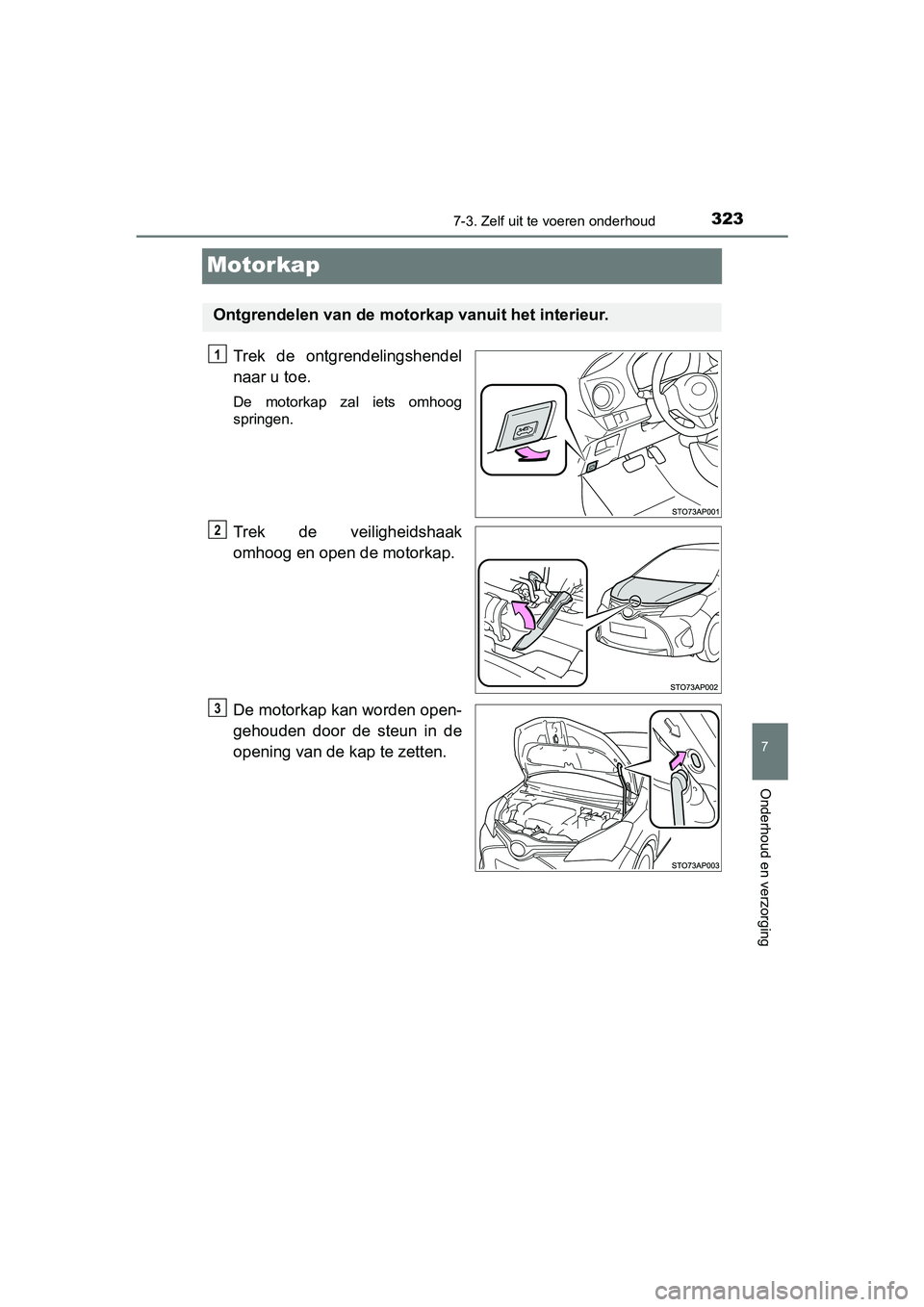

3237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
Motorkap
Trek de ontgrendelingshendel
naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak
omhoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
YARIS_HV_OM_OM52F30E.book Page 323 Friday, March 27, 2015 11:49 AM

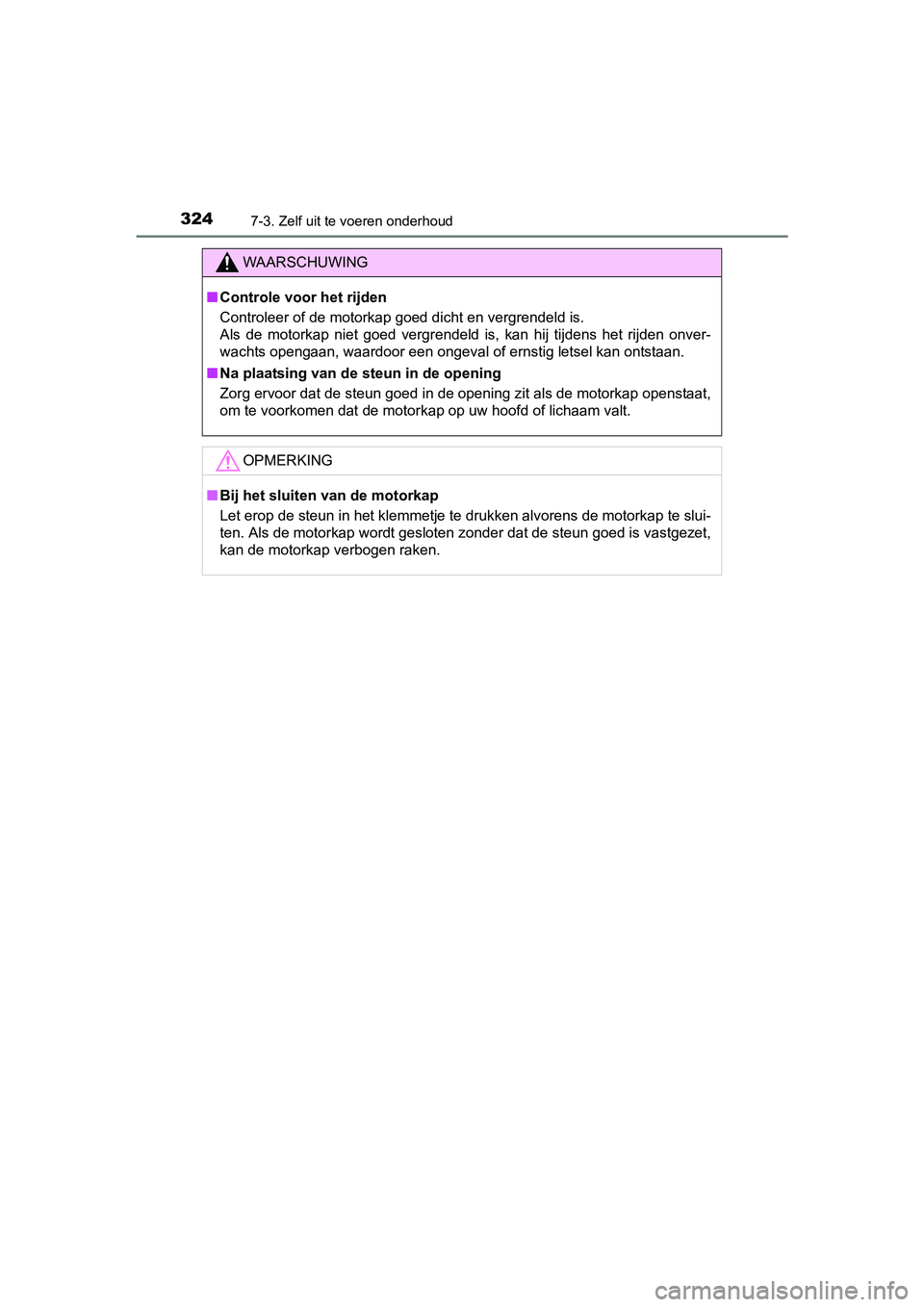

3247-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wachts opengaan, waardoor een ongeval of ernstig letsel kan ontstaan.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
YARIS_HV_OM_OM52F30E.book Page 324 Friday, March 27, 2015 11:49 AM

3257-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

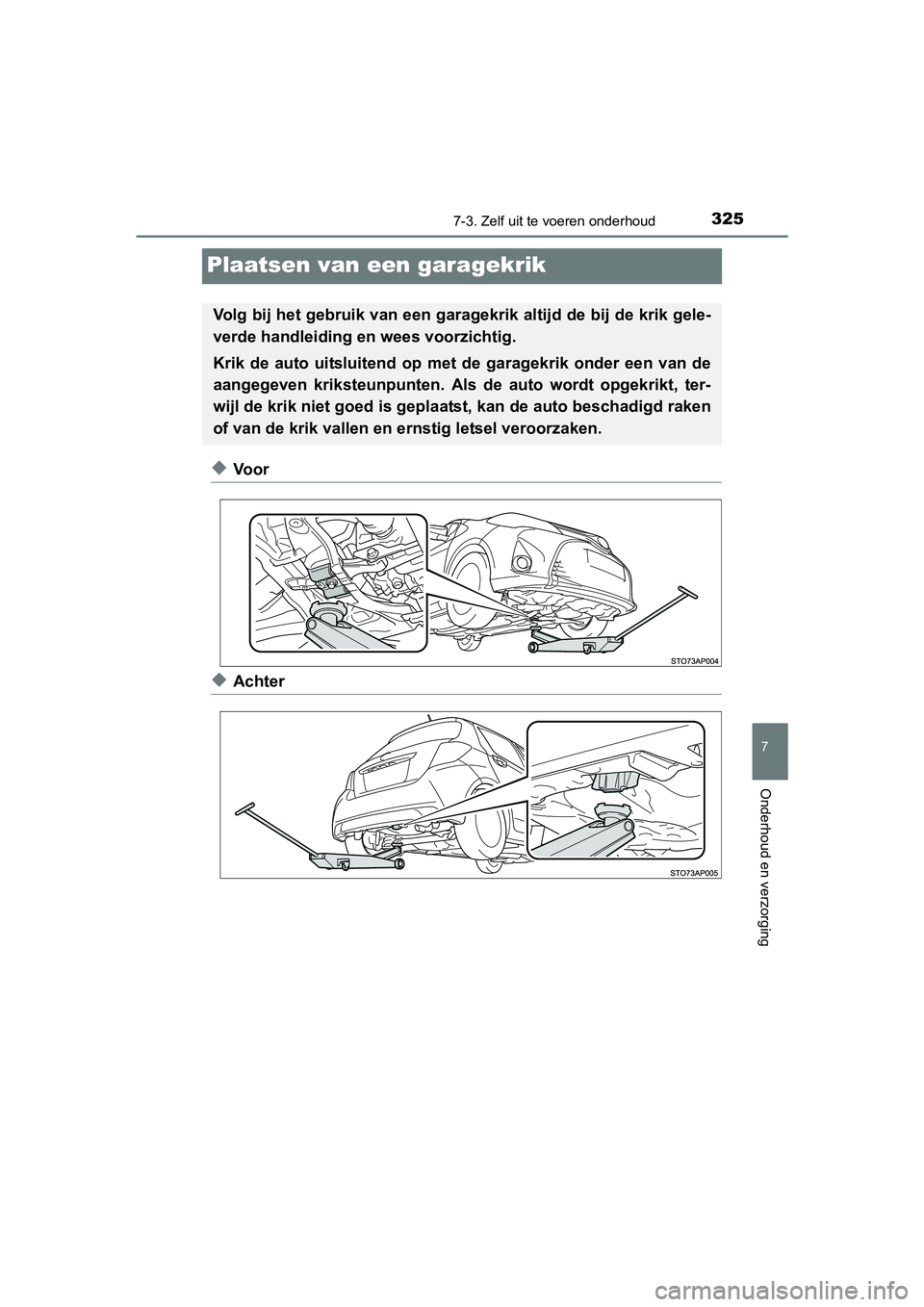

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt, ter-
wijl de krik niet goed is geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel veroorzaken.
YARIS_HV_OM_OM52F30E.book Page 325 Friday, March 27, 2015 11:49 AM

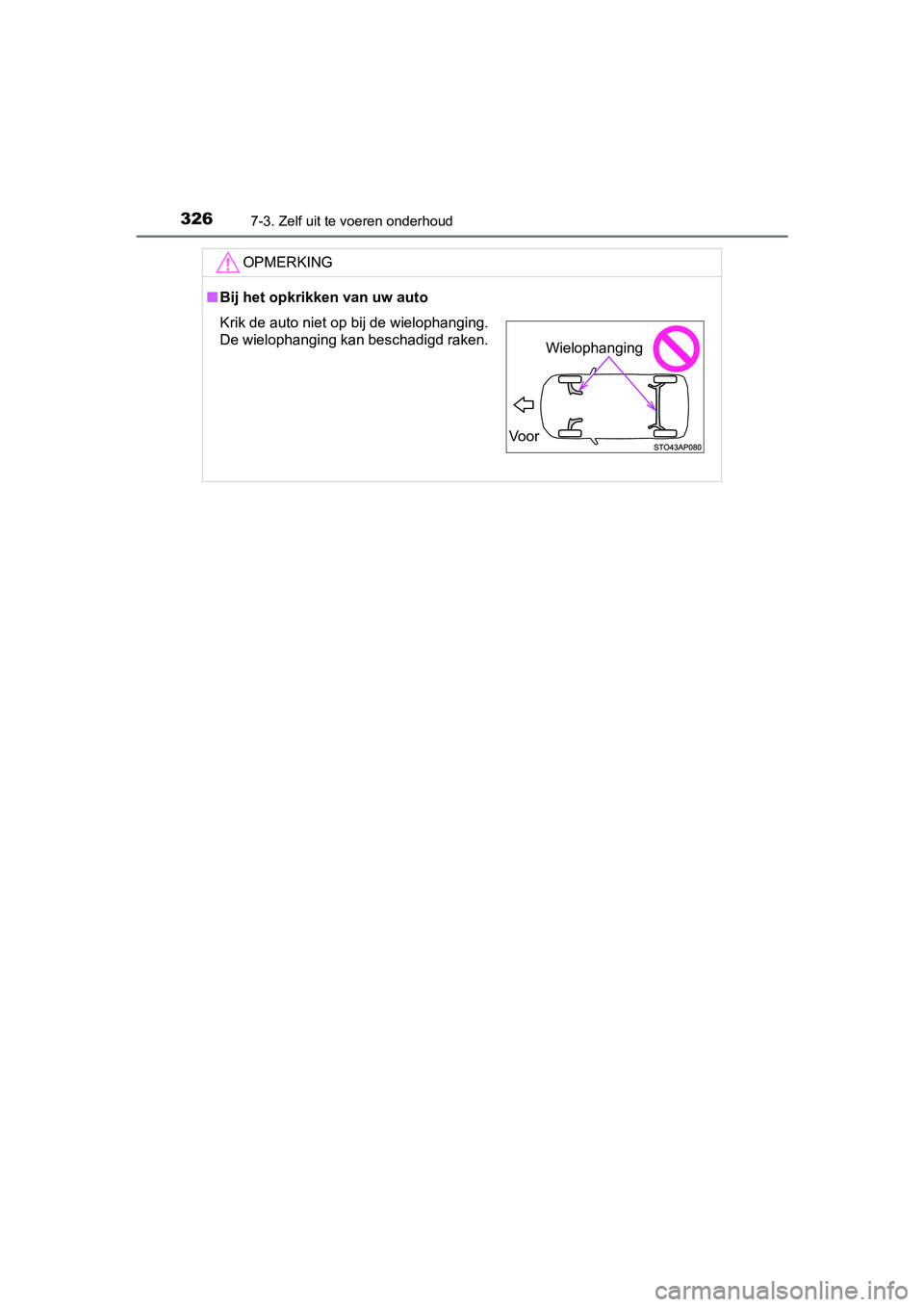

3267-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS_HV_OM_OM52F30E.book Page 326 Friday, March 27, 2015 11:49 AM

3277-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

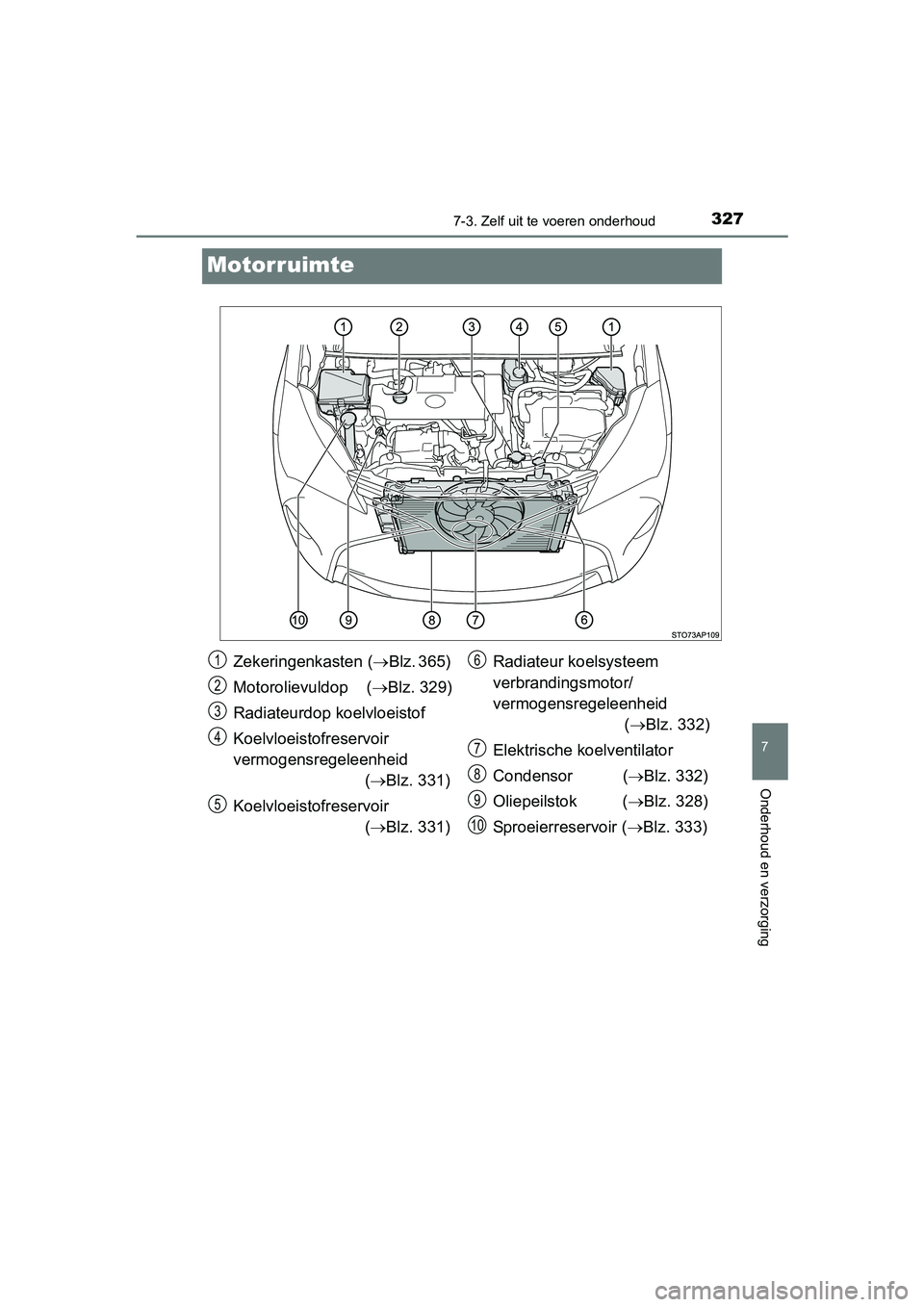

Motorruimte
Zekeringenkasten (Blz. 365)
Motorolievuldop ( Blz. 329)
Radiateurdop koelvloeistof
Koelvloeistofreservoir
vermogensregeleenheid
( Blz. 331)
Koelvloeistofreservoir
( Blz. 331) Radiateur koelsysteem
verbrandingsmotor/
vermogensregeleenheid
(
Blz. 332)
Elektrische koelventilator
Condensor ( Blz. 332)
Oliepeilstok ( Blz. 328)
Sproeierreservoir ( Blz. 333)1
2
3
4
5
6
7
8
9
10
YARIS_HV_OM_OM52F30E.book Page 327 Friday, March 27, 2015 11:49 AM

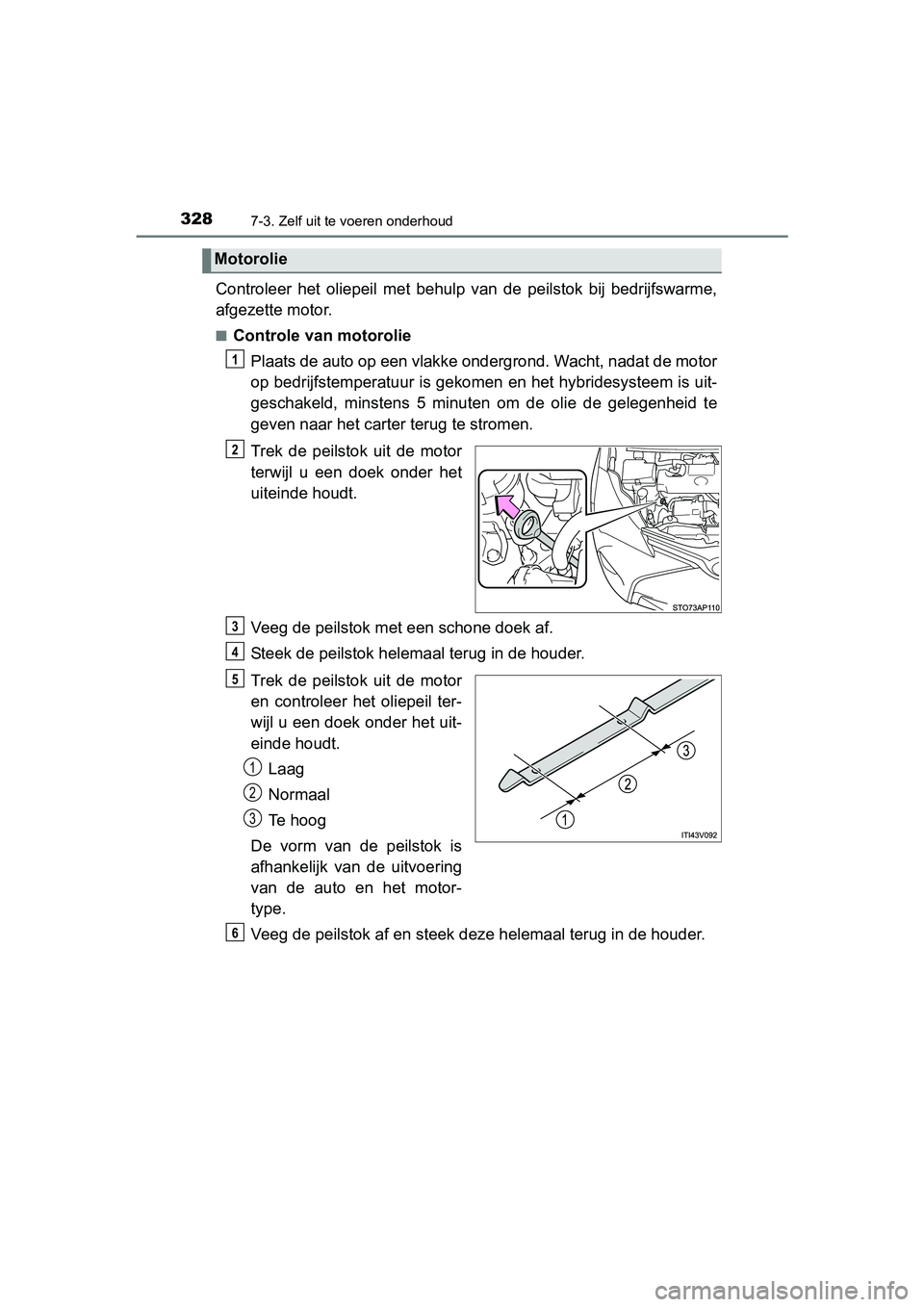

3287-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een vlakke ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uit-
geschakeld, minstens 5 minuten om de olie de gelegenheid te
geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok helemaal terug in de houder.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
YARIS_HV_OM_OM52F30E.book Page 328 Friday, March 27, 2015 11:49 AM

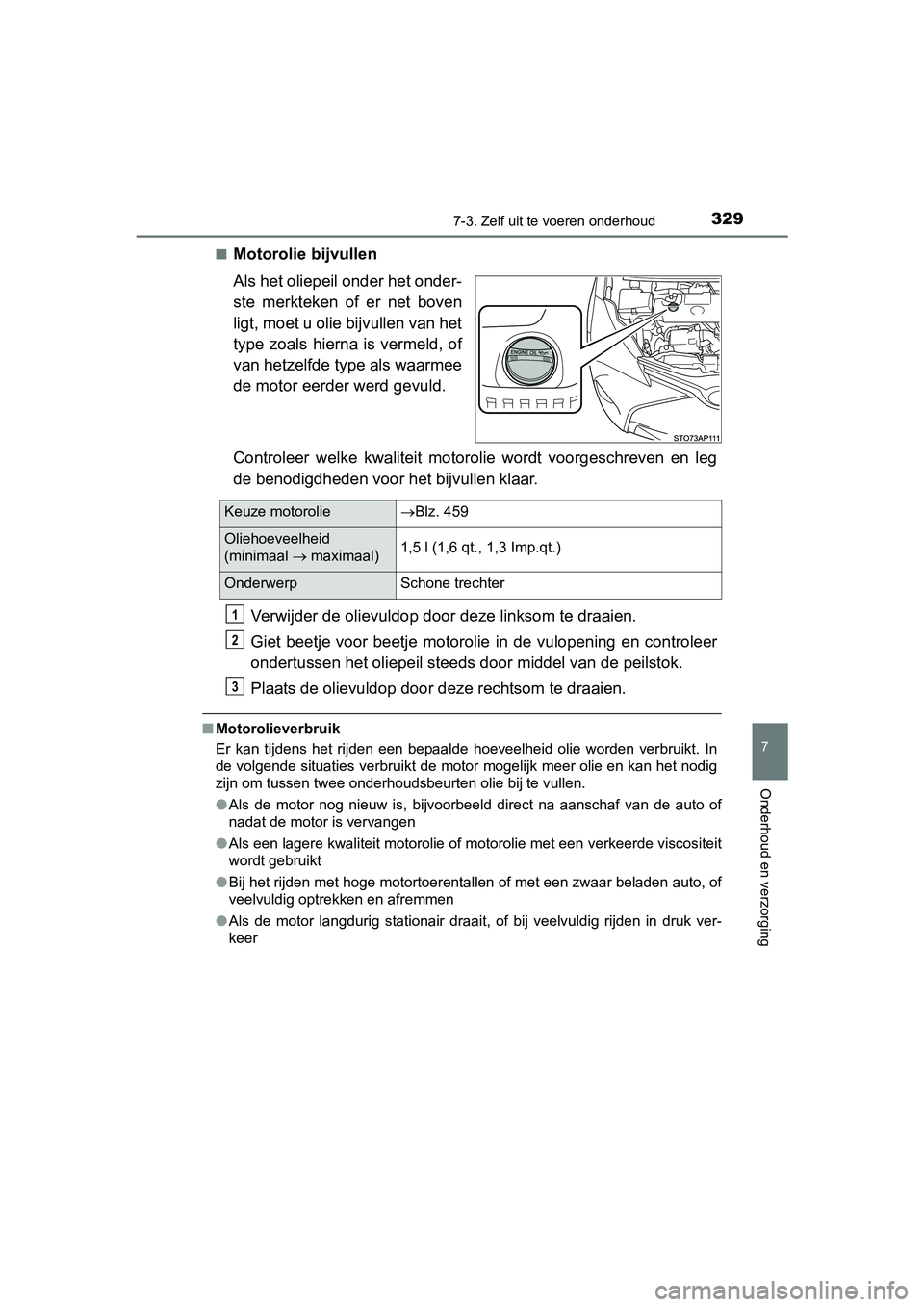

3297-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E■
Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■ Motorolieverbruik
Er kan tijdens het rijden een bepaalde hoeveelheid olie worden verbruikt. In
de volgende situaties verbruikt de motor mogelijk meer olie en kan het nodig
zijn om tussen twee onderhoudsbeurten olie bij te vullen.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie Blz. 459
Oliehoeveelheid
(minimaal  maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
YARIS_HV_OM_OM52F30E.book Page 329 Friday, March 27, 2015 11:49 AM

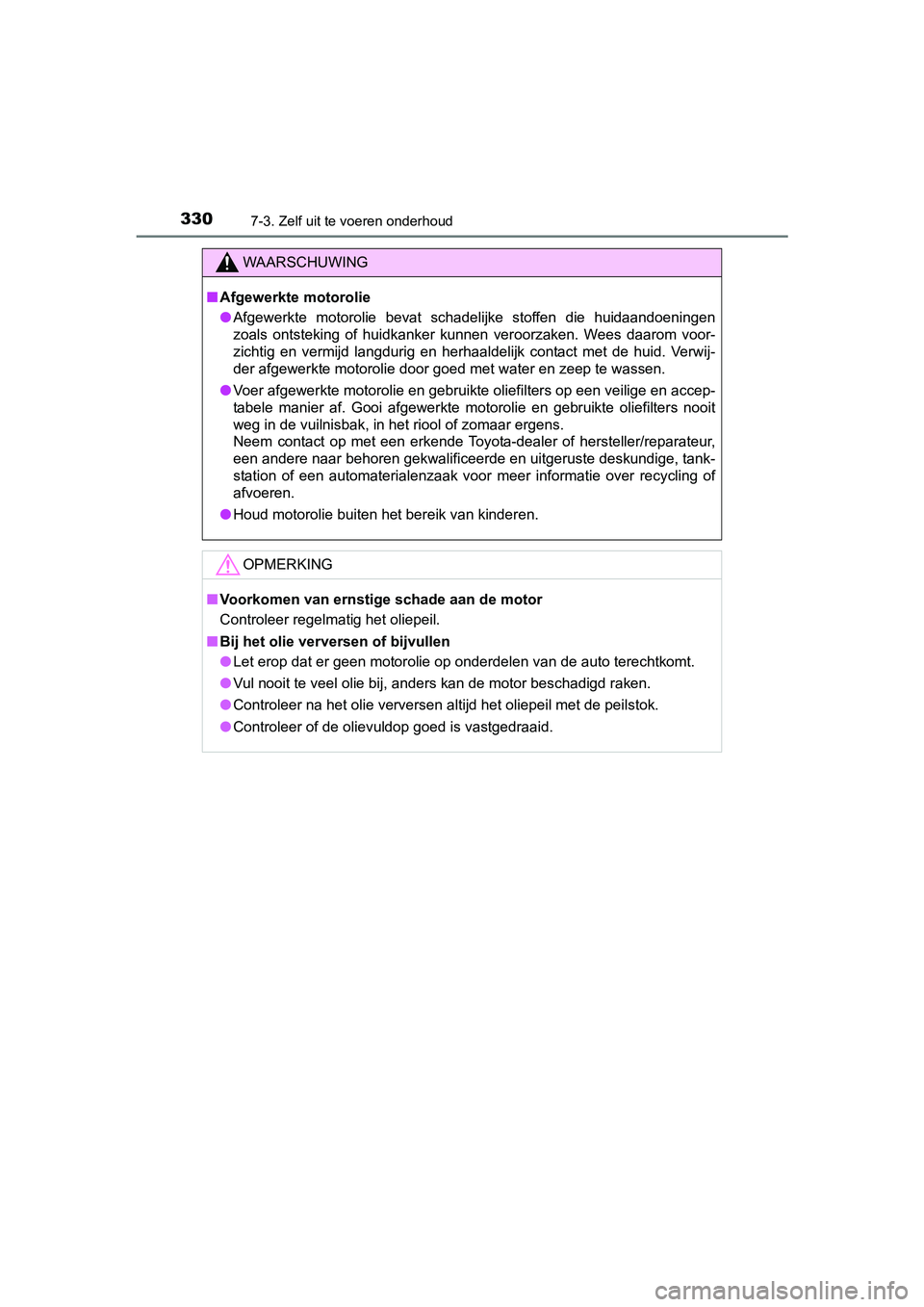

3307-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
