TOYOTA YARIS HYBRID 2015 Instructieboekje (in Dutch)

3617-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

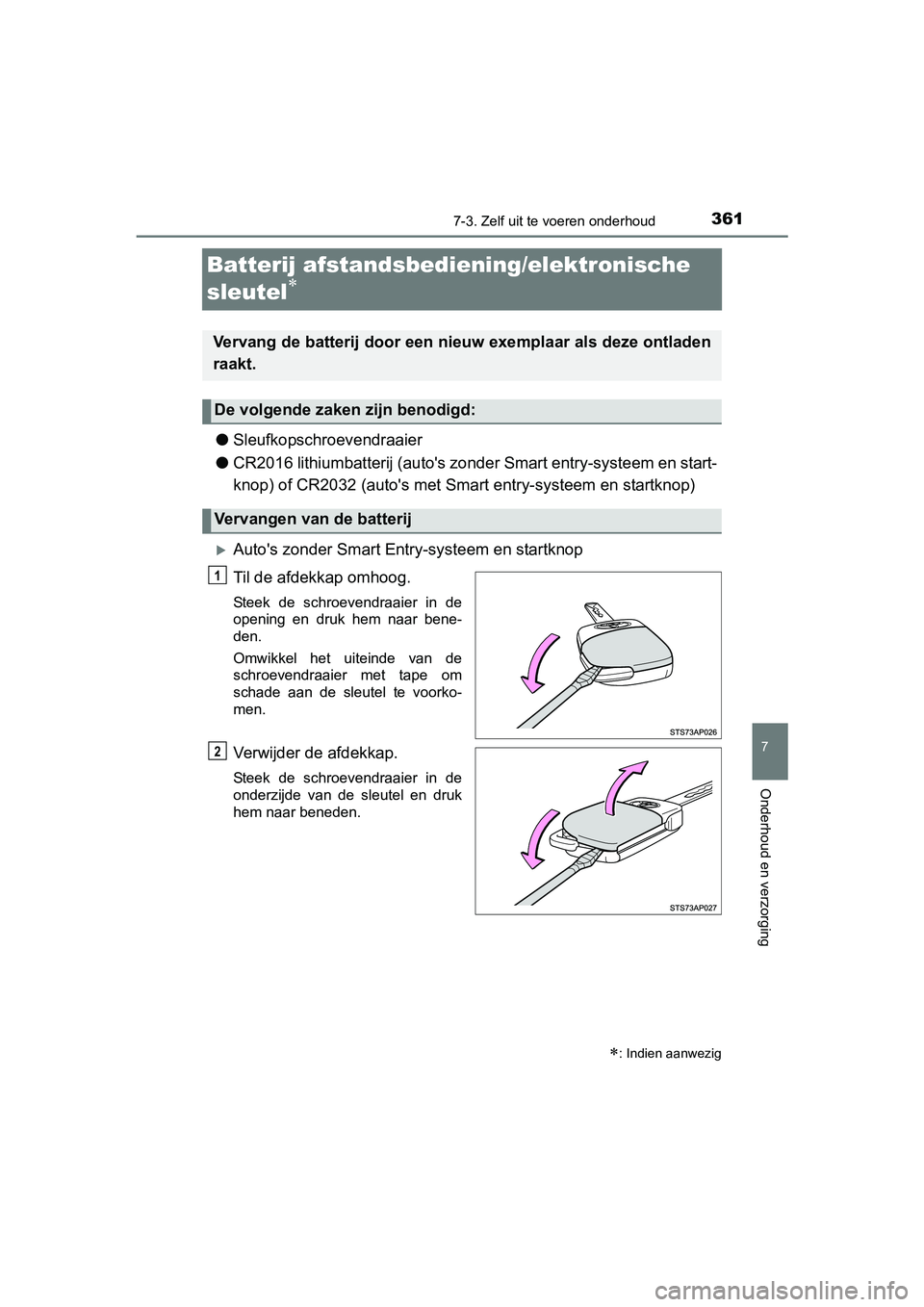

Batterij afstandsbediening/elektronische
sleutel

●Sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's zonder Smart entry-systeem en start-
knop) of CR2032 (auto's met Smart entry-systeem en startknop)
Auto's zonder Smart Entry-systeem en startknop
Til de afdekkap omhoog.
Steek de schroevendraaier in de
opening en druk hem naar bene-
den.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de sleutel te voorko-
men.
Verwijder de afdekkap.
Steek de schroevendraaier in de
onderzijde van de sleutel en druk
hem naar beneden.
: Indien aanwezig
Vervang de batterij door een ni euw exemplaar als deze ontladen
raakt.
De volgende zaken zijn benodigd:
Vervangen van de batterij
1
2
YARIS_HV_OM_OM52F30E.book Page 361 Friday, March 27, 2015 11:49 AM

3627-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

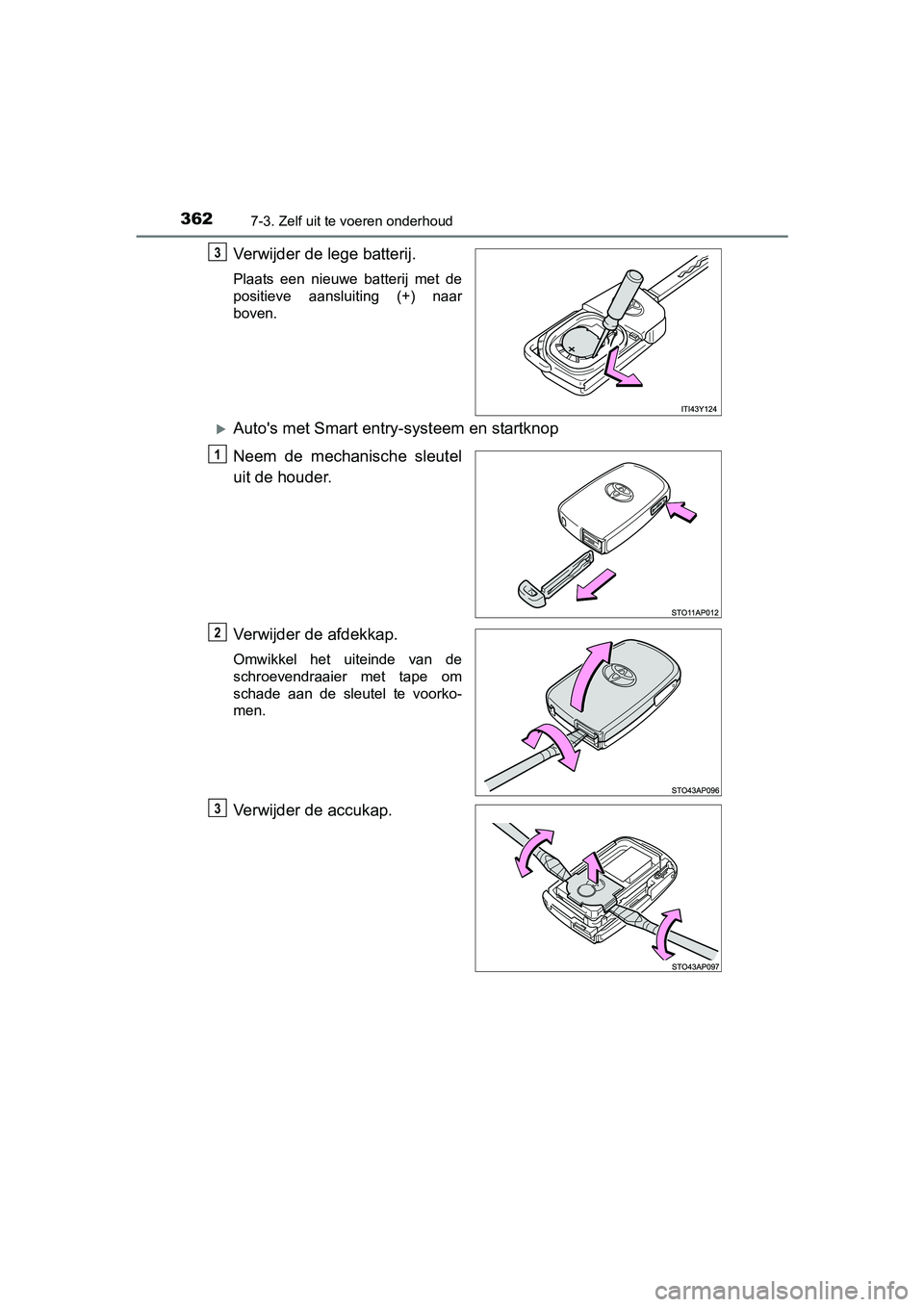

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder de afdekkap.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de sleutel te voorko-
men.
Verwijder de accukap.
3
1
2
3
YARIS_HV_OM_OM52F30E.book Page 362 Friday, March 27, 2015 11:49 AM

3637-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

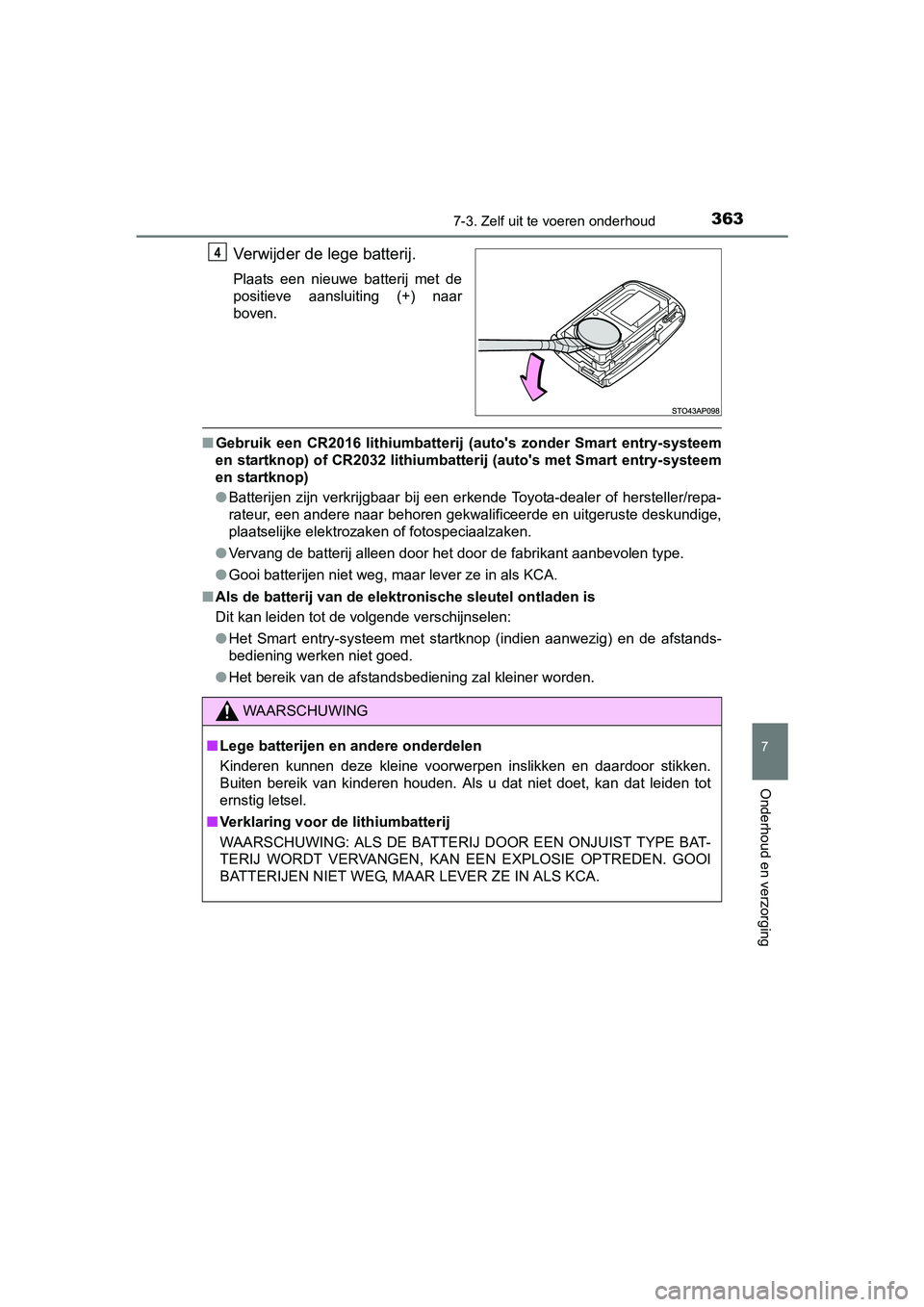

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatte rij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de afstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
4
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Buiten bereik van kinderen houden. Als u dat niet doet, kan dat leiden tot
ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING: ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BAT-
TERIJ WORDT VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI
BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
YARIS_HV_OM_OM52F30E.book Page 363 Friday, March 27, 2015 11:49 AM

3647-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

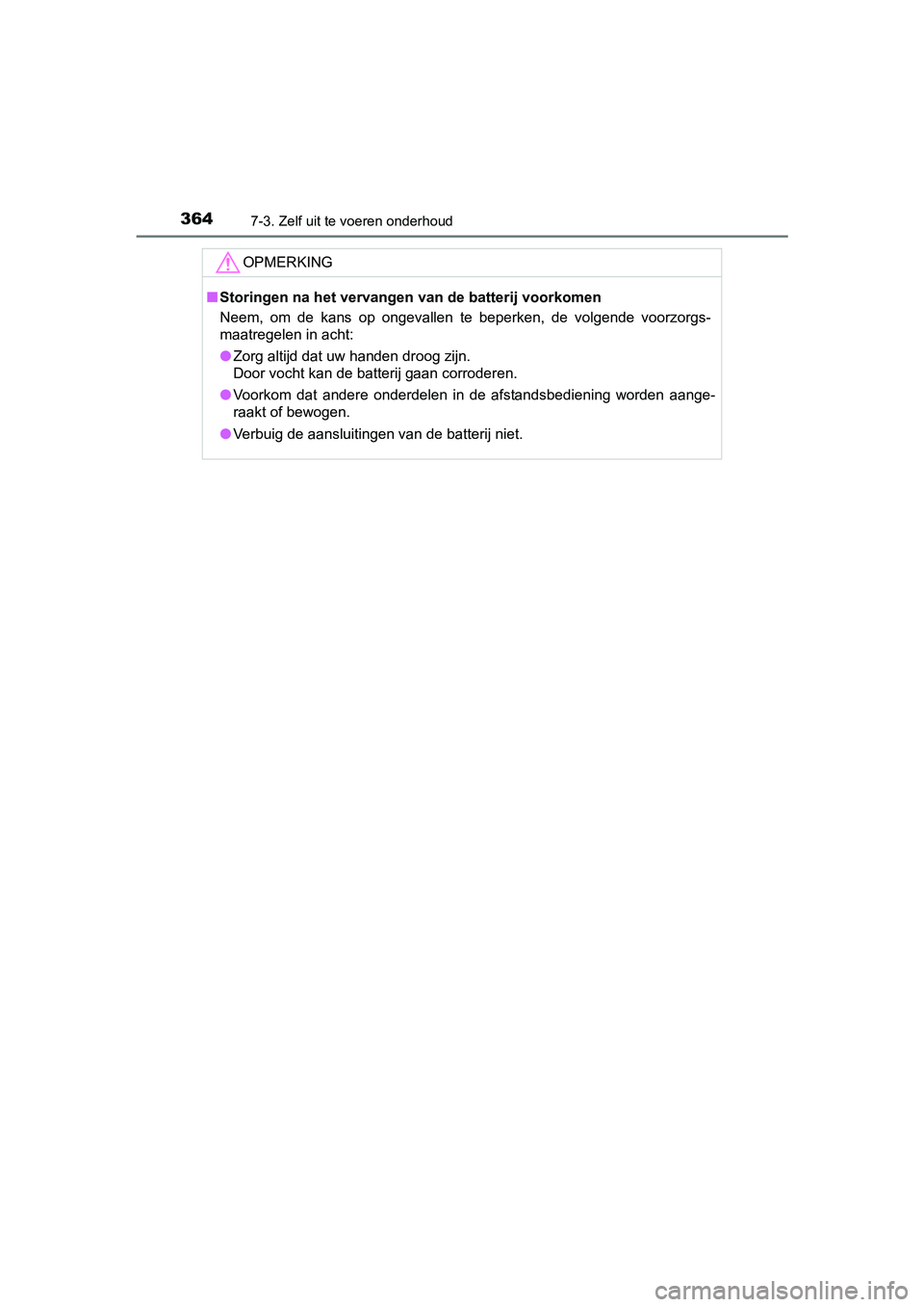

OPMERKING
■Storingen na het vervangen van de batterij voorkomen
Neem, om de kans op ongevallen te beperken, de volgende voorzorgs-
maatregelen in acht:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
YARIS_HV_OM_OM52F30E.book Page 364 Friday, March 27, 2015 11:49 AM

3657-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

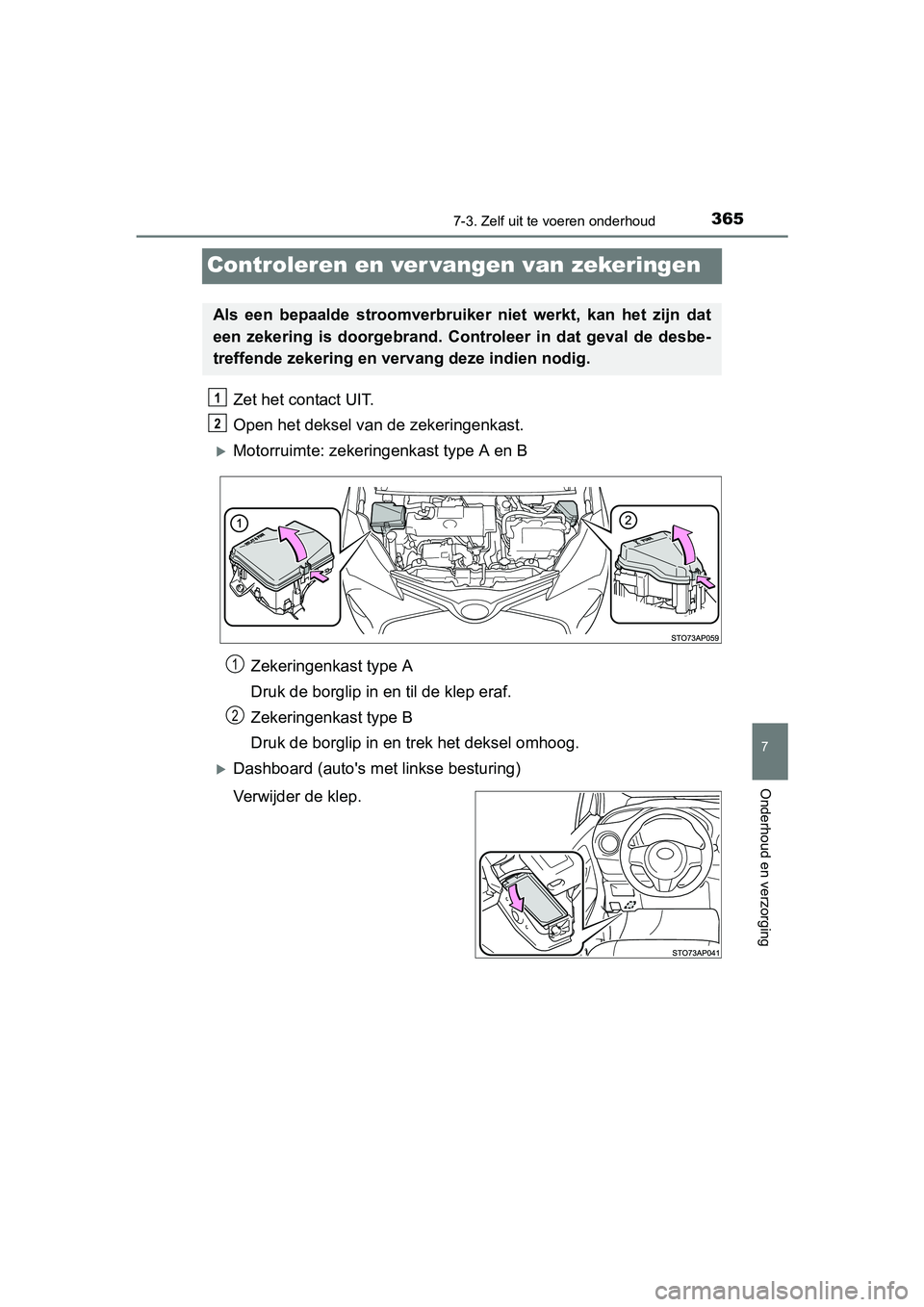

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte: zekeringenkast type A en BZekeringenkast type A
Druk de borglip in en til de klep eraf.
Zekeringenkast type B
Druk de borglip in en trek het deksel omhoog.
Dashboard (auto's met linkse besturing)
Verwijder de klep.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
1
2
YARIS_HV_OM_OM52F30E.book Page 365 Friday, March 27, 2015 11:49 AM

3667-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

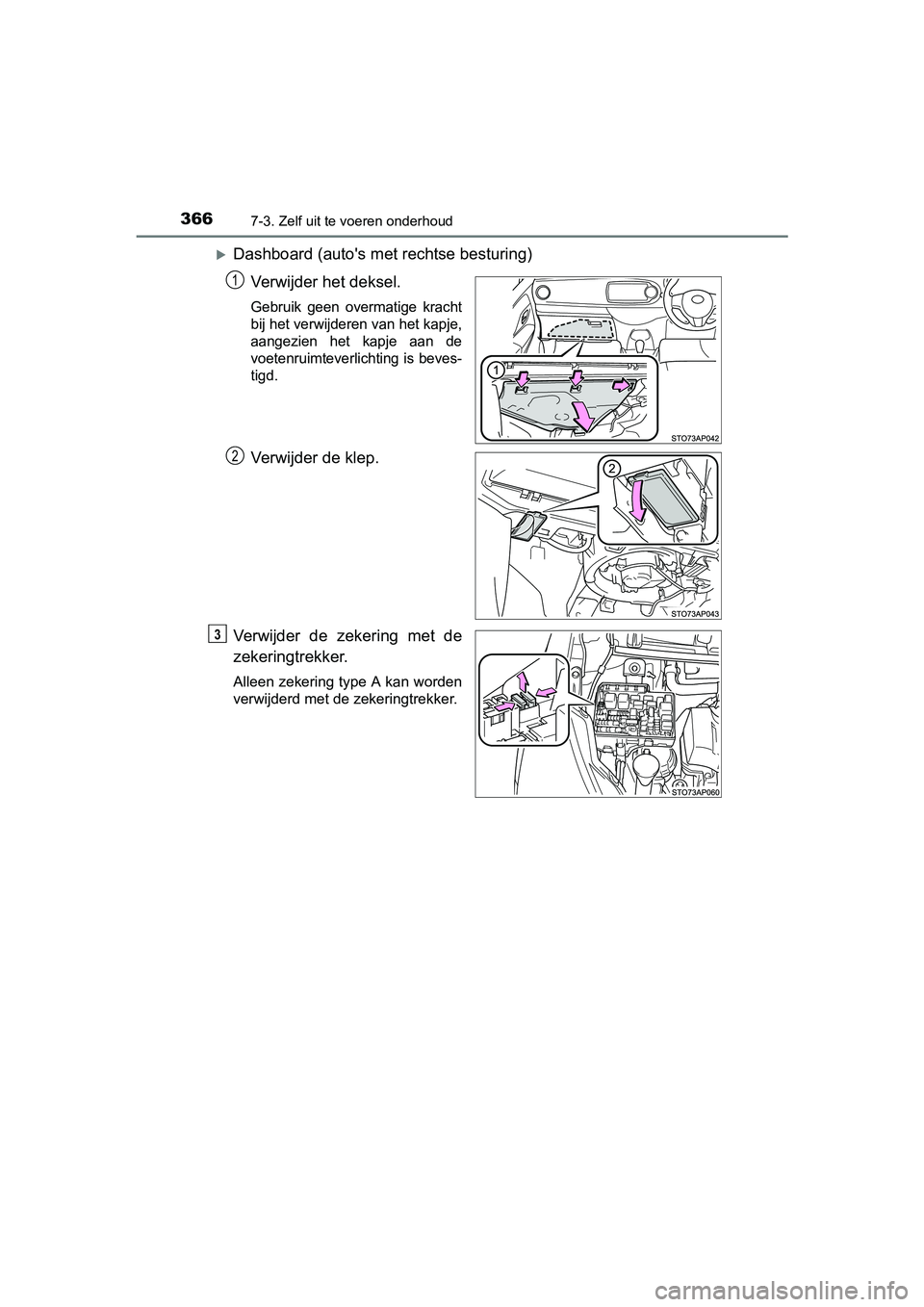

Dashboard (auto's met rechtse besturing)Verwijder het deksel.
Gebruik geen overmatige kracht
bij het verwijderen van het kapje,
aangezien het kapje aan de
voetenruimteverlic hting is beves-
tigd.
Verwijder de klep.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
YARIS_HV_OM_OM52F30E.book Page 366 Friday, March 27, 2015 11:49 AM

3677-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

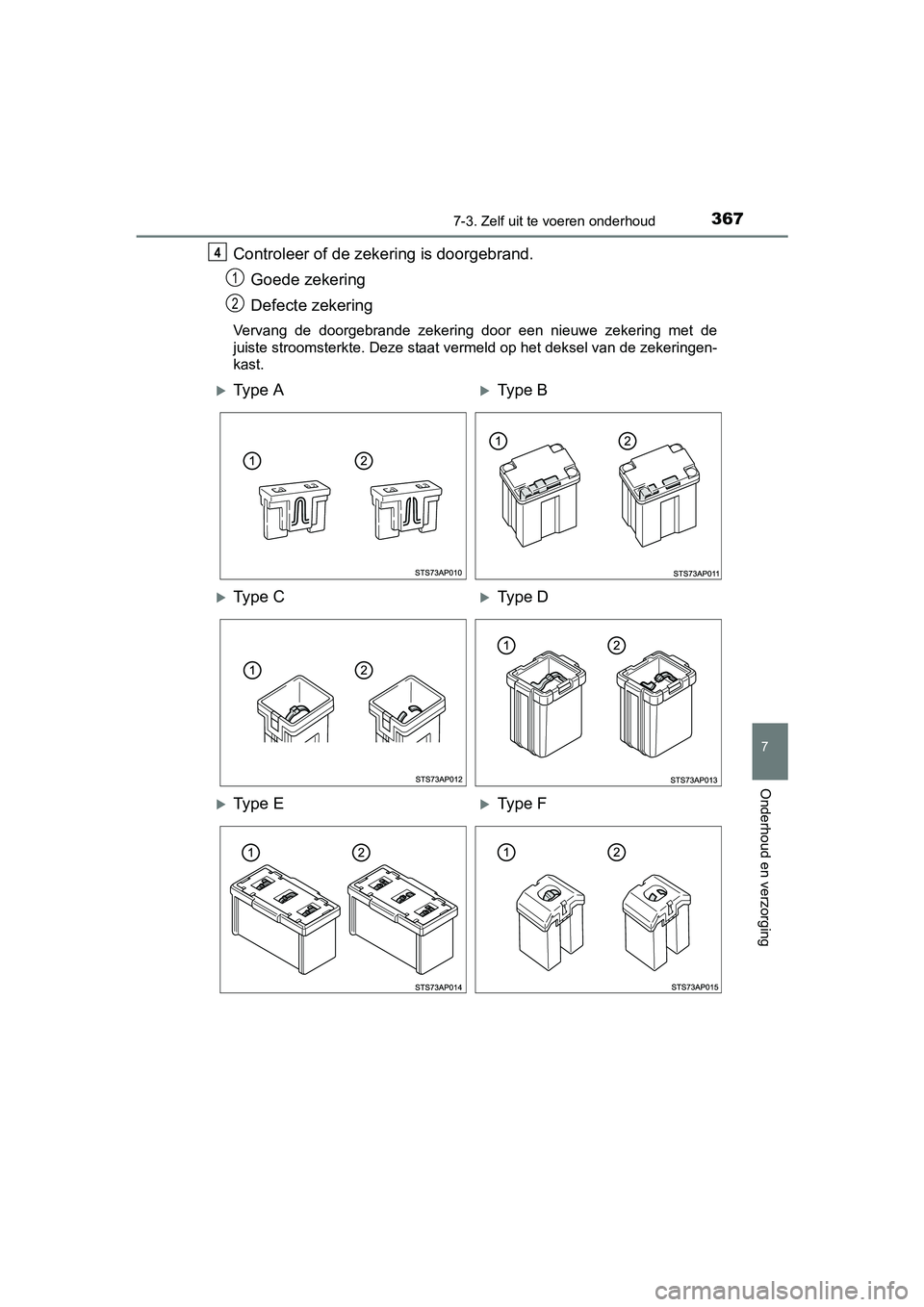

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F
YARIS_HV_OM_OM52F30E.book Page 367 Friday, March 27, 2015 11:49 AM

3687-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 370)
● Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
Ty p e G
YARIS_HV_OM_OM52F30E.book Page 368 Friday, March 27, 2015 11:49 AM

3697-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

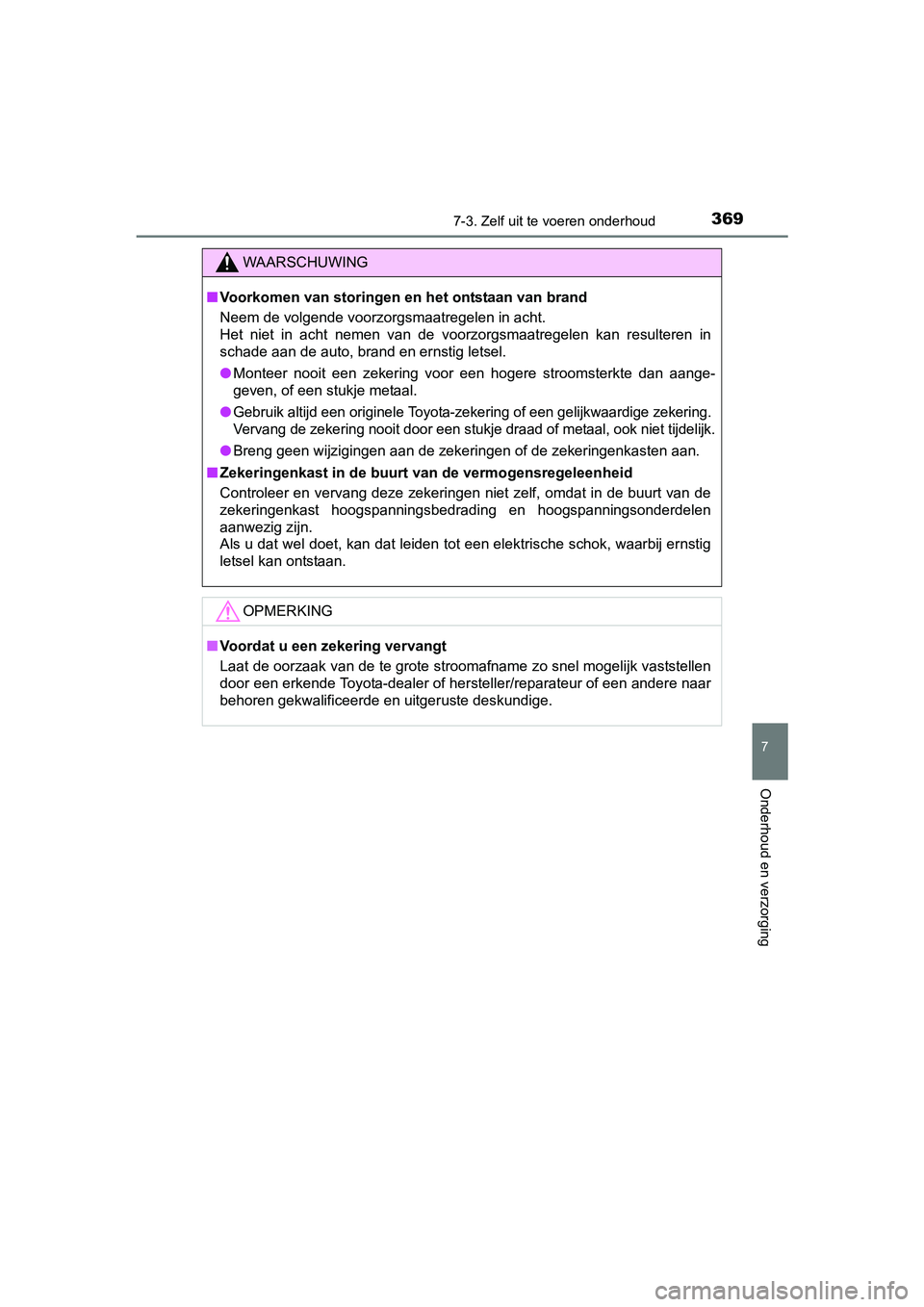

WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●
Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_OM52F30E.book Page 369 Friday, March 27, 2015 11:49 AM

3707-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

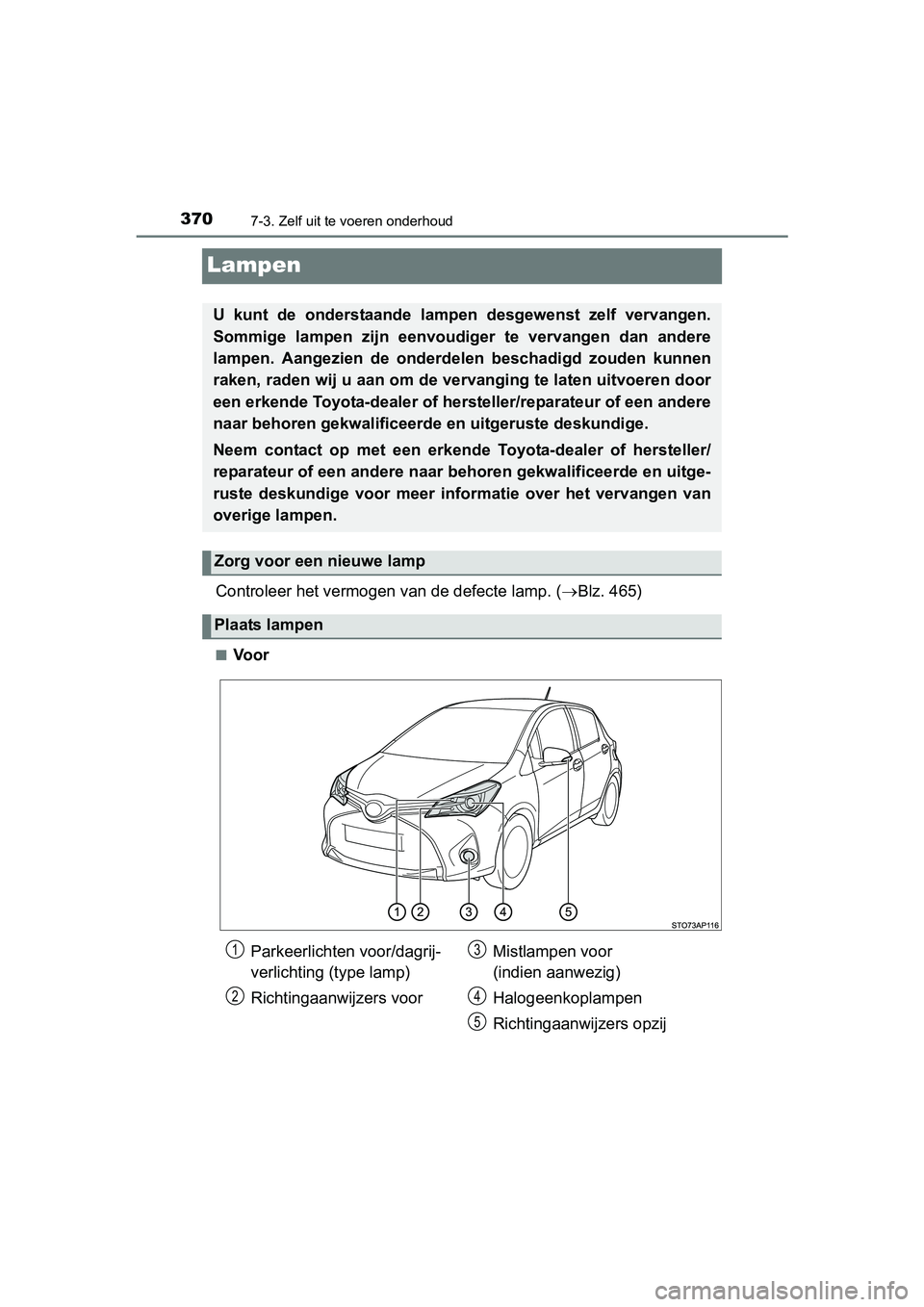

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 465)
■Voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer info rmatie over het vervangen van
overige lampen.
Zorg voor een nieuwe lamp
Plaats lampen
Parkeerlichten voor/dagrij-
verlichting (type lamp)
Richtingaanwijzers voor Mistlampen voor
(indien aanwezig)
Halogeenkoplampen
Richtingaanwijzers opzij1
2
3
4
5
