TOYOTA YARIS HYBRID 2015 Instructieboekje (in Dutch)

3317-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

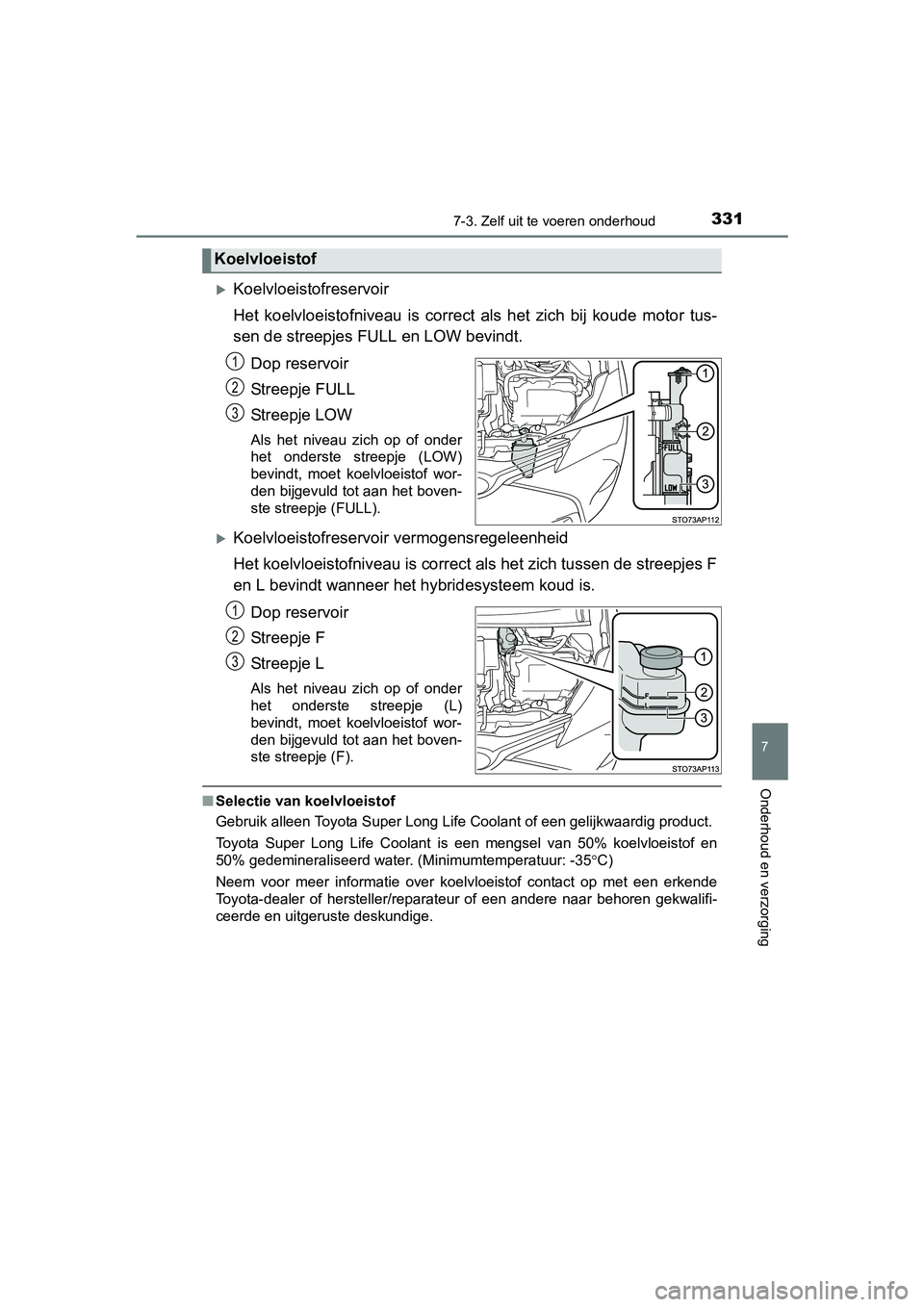

Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het zich bij koude motor tus-
sen de streepjes FULL en LOW bevindt.Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich tussen de streepjes F
en L bevindt wanneer het hybridesysteem koud is.Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder
het onderste streepje (L)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (F).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Koelvloeistof
1
2
3
1
2
3
YARIS_HV_OM_OM52F30E.book Page 331 Friday, March 27, 2015 11:49 AM

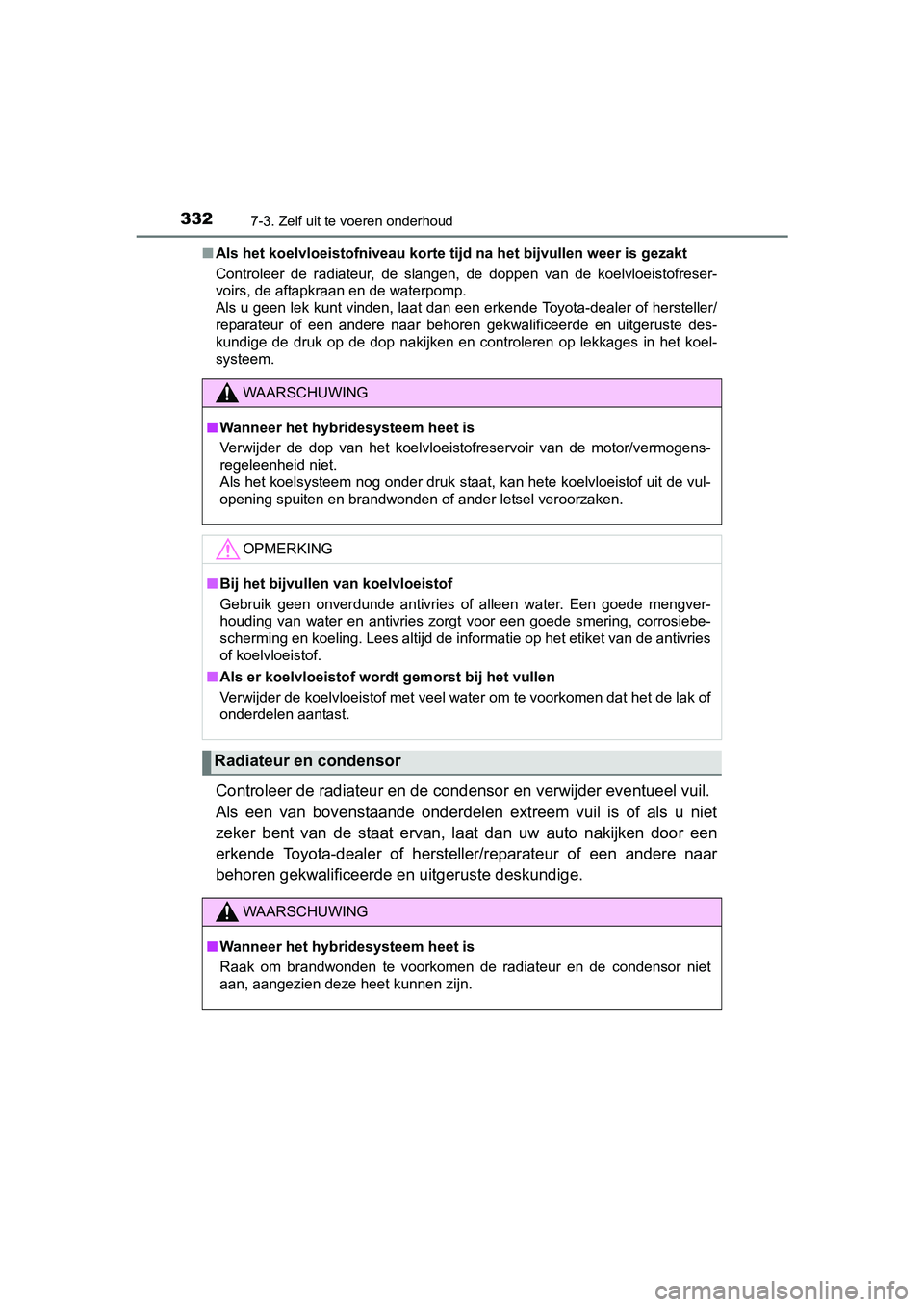

3327-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E■
Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de doppen van de koelvloeistofreser-
voirs, de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen extreem vuil is of als u niet
zeker bent van de staat ervan, la at dan uw auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogens-
regeleenheid niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten en brandwonden of ander letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als er koelvloeistof wordt gemorst bij het vullen
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur en de condensor niet
aan, aangezien deze heet kunnen zijn.
YARIS_HV_OM_OM52F30E.book Page 332 Friday, March 27, 2015 11:49 AM

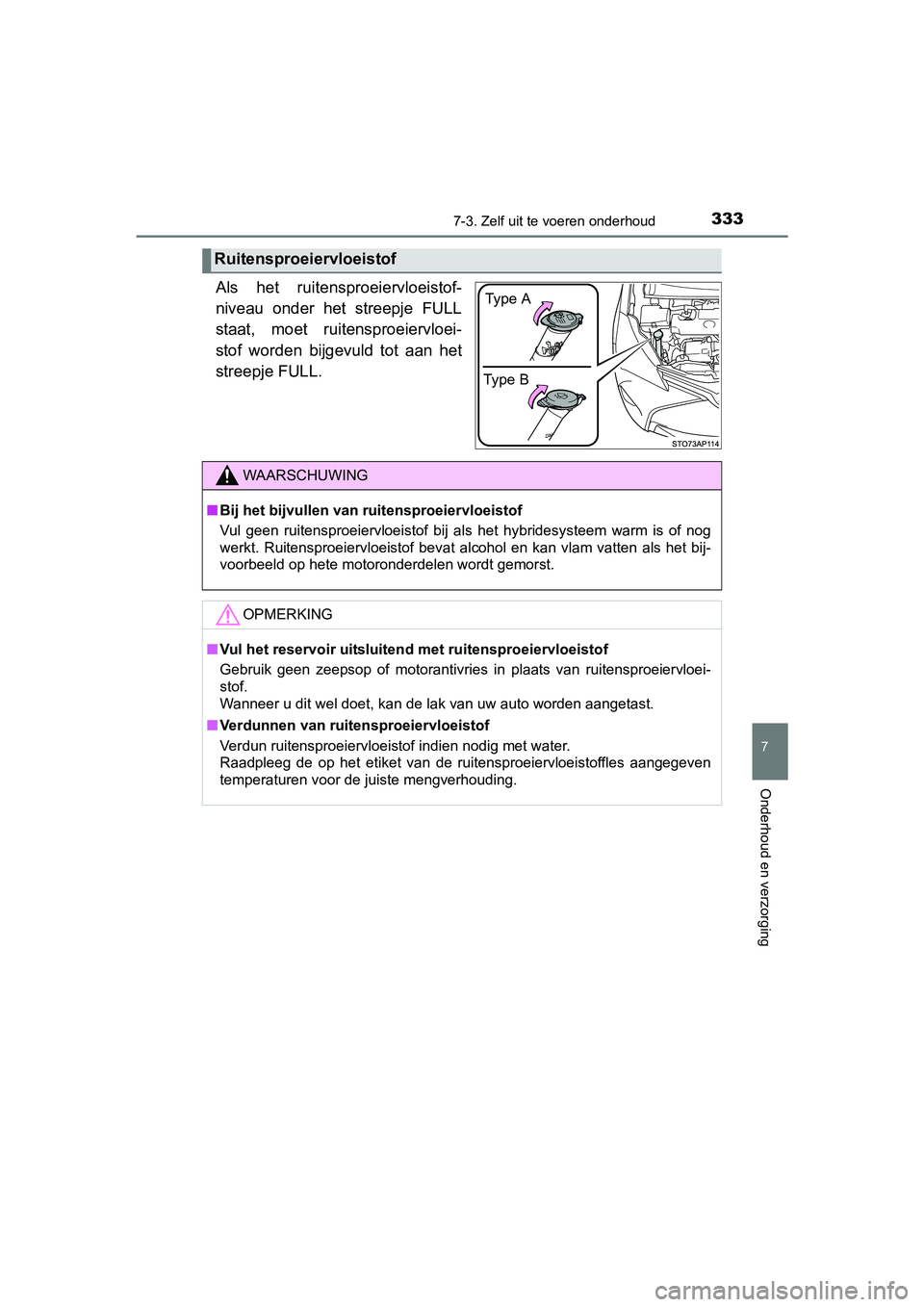

3337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
Als het ruitensproeiervloeistof-
niveau onder het streepje FULL
staat, moet ruitensproeiervloei-
stof worden bijgevuld tot aan het
streepje FULL.
Ruitensproeiervloeistof
Type BType A
WAARSCHUWING
■
Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog
werkt. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
YARIS_HV_OM_OM52F30E.book Page 333 Friday, March 27, 2015 11:49 AM

3347-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

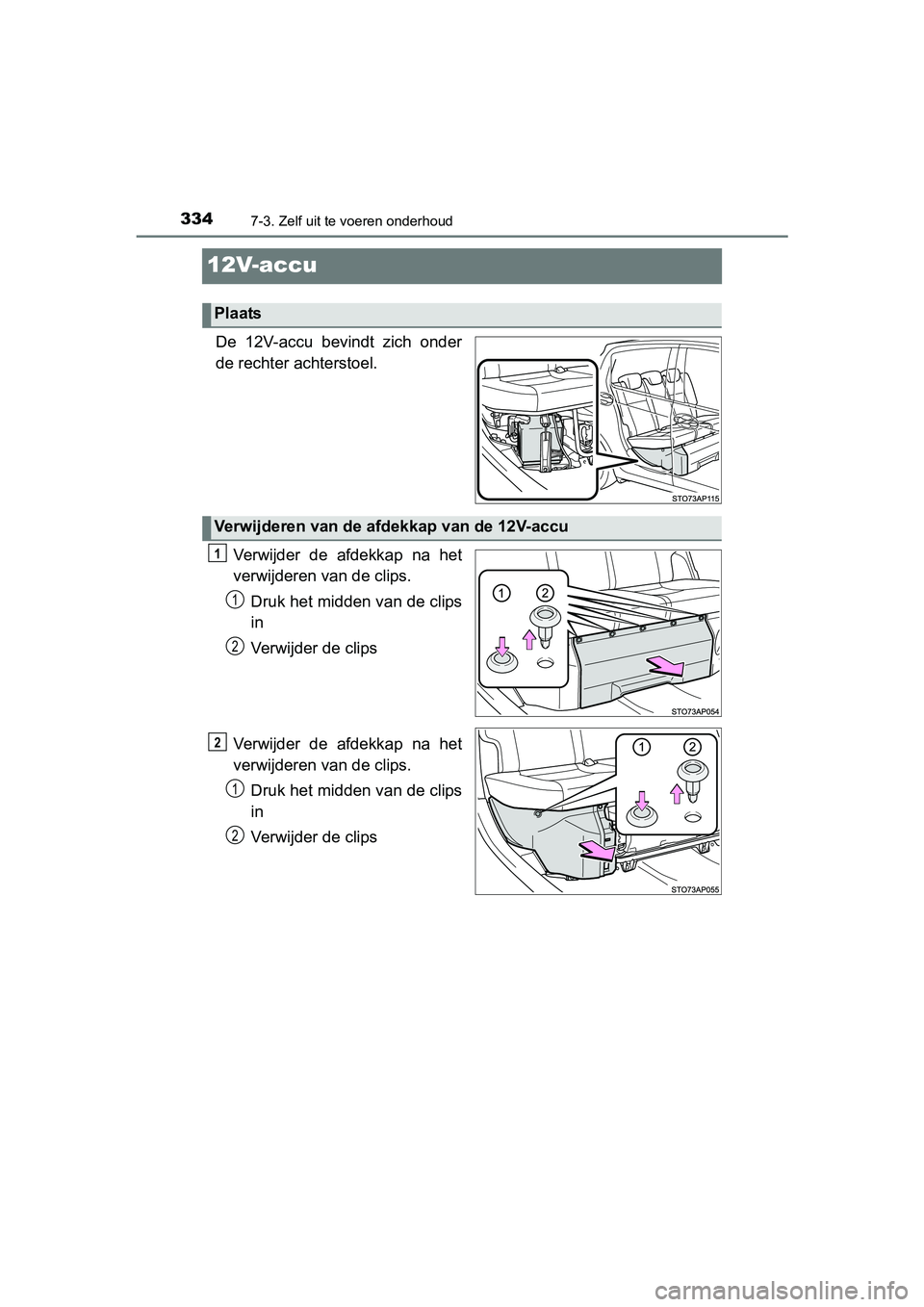

12V-accu
De 12V-accu bevindt zich onder
de rechter achterstoel.Verwijder de afdekkap na het
verwijderen van de clips.Druk het midden van de clips
in
Verwijder de clips
Verwijder de afdekkap na het
verwijderen van de clips. Druk het midden van de clips
in
Verwijder de clips
Plaats
Verwijderen van de afdekkap van de 12V-accu
1
1
2
2
1
2
YARIS_HV_OM_OM52F30E.book Page 334 Friday, March 27, 2015 11:49 AM

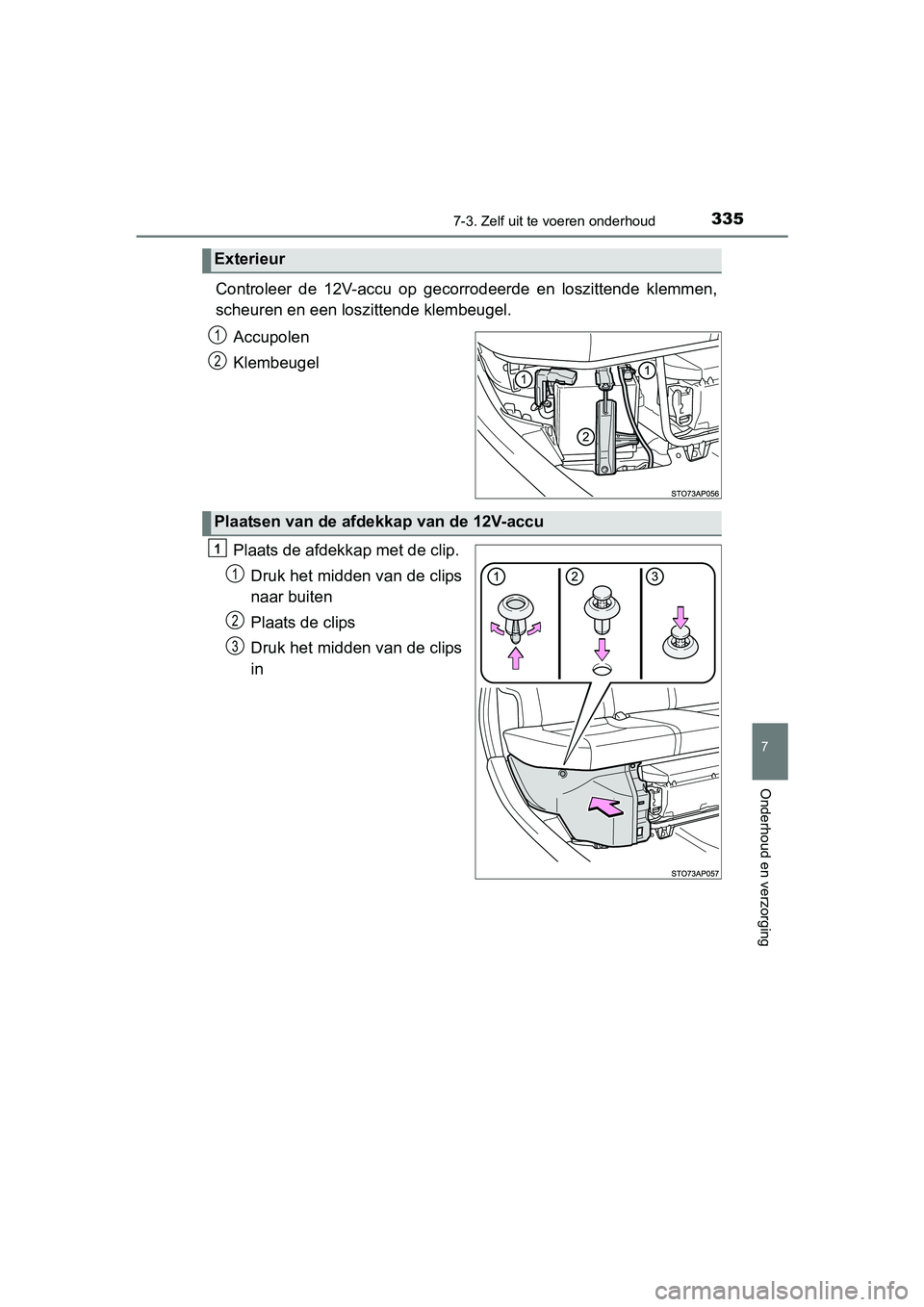

3357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende klembeugel.Accupolen
Klembeugel
Plaats de afdekkap met de clip.Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van de clips
in
Exterieur
1
2
Plaatsen van de afdekkap van de 12V-accu
1
1
2
3
YARIS_HV_OM_OM52F30E.book Page 335 Friday, March 27, 2015 11:49 AM

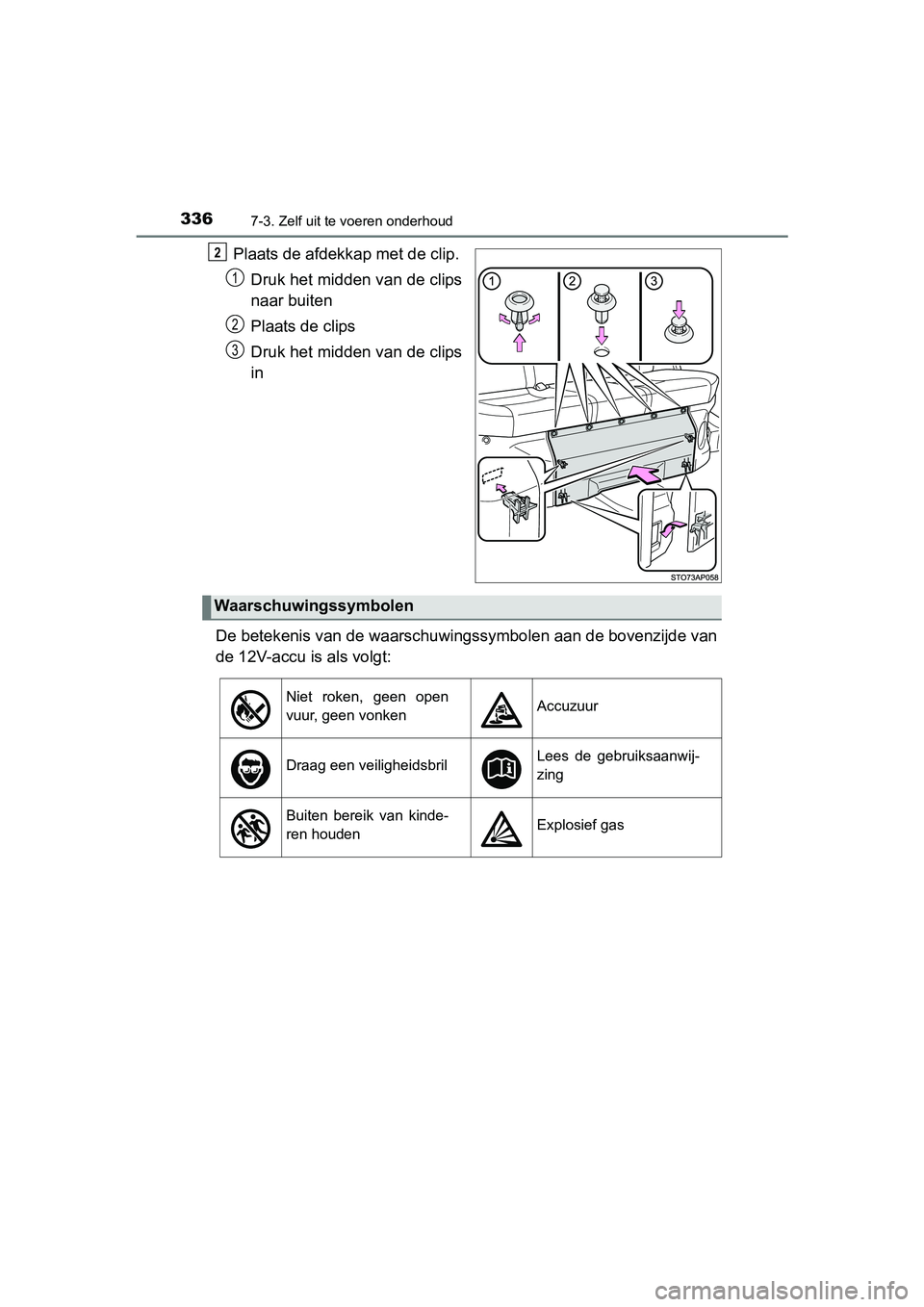

3367-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
Plaats de afdekkap met de clip.Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van de clips
in
De betekenis van de waarschuwingssymbolen aan de bovenzijde van
de 12V-accu is als volgt:2
1
2
3
Waarschuwingssymbolen
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheidsbrilLees de gebruiksaanwij-
zing
Buiten bereik van kinde-
ren houdenExplosief gas
YARIS_HV_OM_OM52F30E.book Page 336 Friday, March 27, 2015 11:49 AM

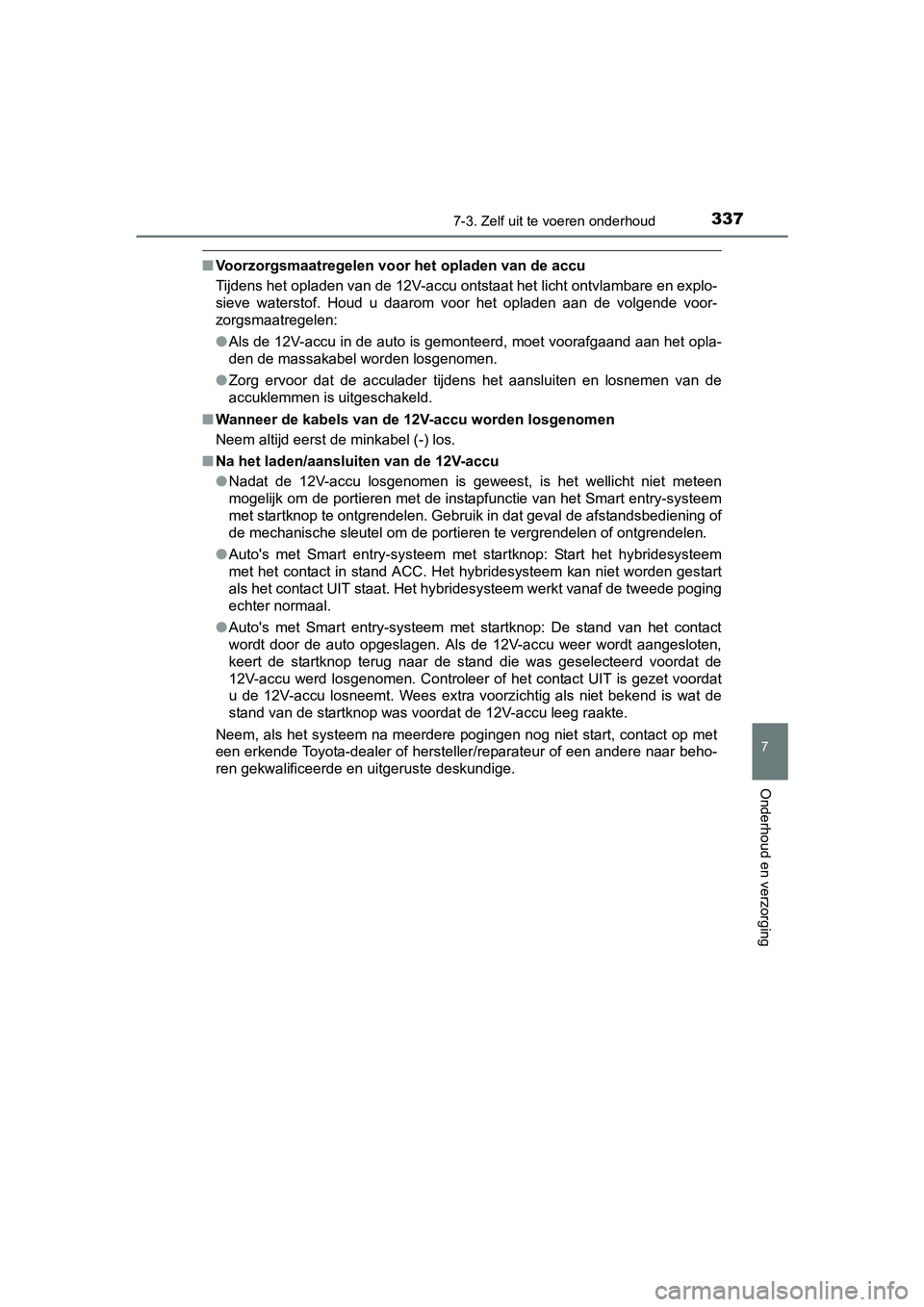

3377-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explo-
sieve waterstof. Houd u daarom voor het opladen aan de volgende voor-
zorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opla-
den de massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de
accuklemmen is uitgeschakeld.
■ Wanneer de kabels van de 12V-accu worden losgenomen
Neem altijd eerst de minkabel (-) los.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest, is het wellicht niet meteen
mogelijk om de portieren met de instapfunctie van het Smart entry-systeem
met startknop te ontgrendelen. Gebruik in dat geval de afstandsbediening of
de mechanische sleutel om de portieren te vergrendelen of ontgrendelen.
● Auto's met Smart entry-systeem met startknop: Start het hybridesysteem
met het contact in stand ACC. Het hybridesysteem kan niet worden gestart
als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede poging
echter normaal.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Als de 12V-accu weer wordt aangesloten,
keert de startknop terug naar de stand die was geselecteerd voordat de
12V-accu werd losgenomen. Controleer of het contact UIT is gezet voordat
u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de
stand van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_OM52F30E.book Page 337 Friday, March 27, 2015 11:49 AM

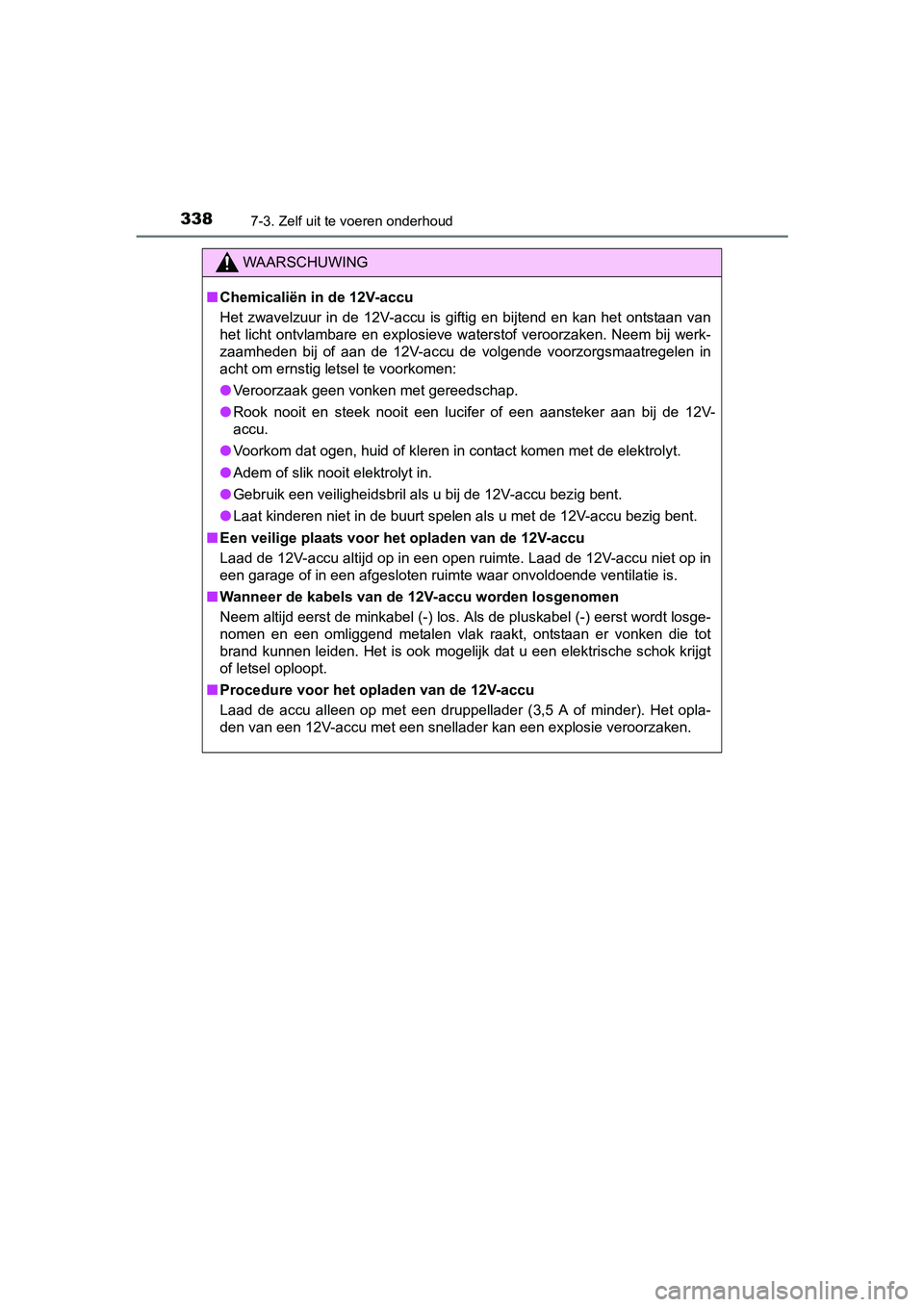

3387-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van
het licht ontvlambare en explosieve waterstof veroorzaken. Neem bij werk-
zaamheden bij of aan de 12V-accu de volgende voorzorgsmaatregelen in
acht om ernstig letsel te voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-
accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in
een garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Wanneer de kabels van de 12V-accu worden losgenomen
Neem altijd eerst de minkabel (-) los. Als de pluskabel (-) eerst wordt losge-
nomen en een omliggend metalen vlak raakt, ontstaan er vonken die tot
brand kunnen leiden. Het is ook mogelijk dat u een elektrische schok krijgt
of letsel oploopt.
■ Procedure voor het opladen van de 12V-accu
Laad de accu alleen op met een druppellader (3,5 A of minder). Het opla-
den van een 12V-accu met een snellader kan een explosie veroorzaken.
YARIS_HV_OM_OM52F30E.book Page 338 Friday, March 27, 2015 11:49 AM

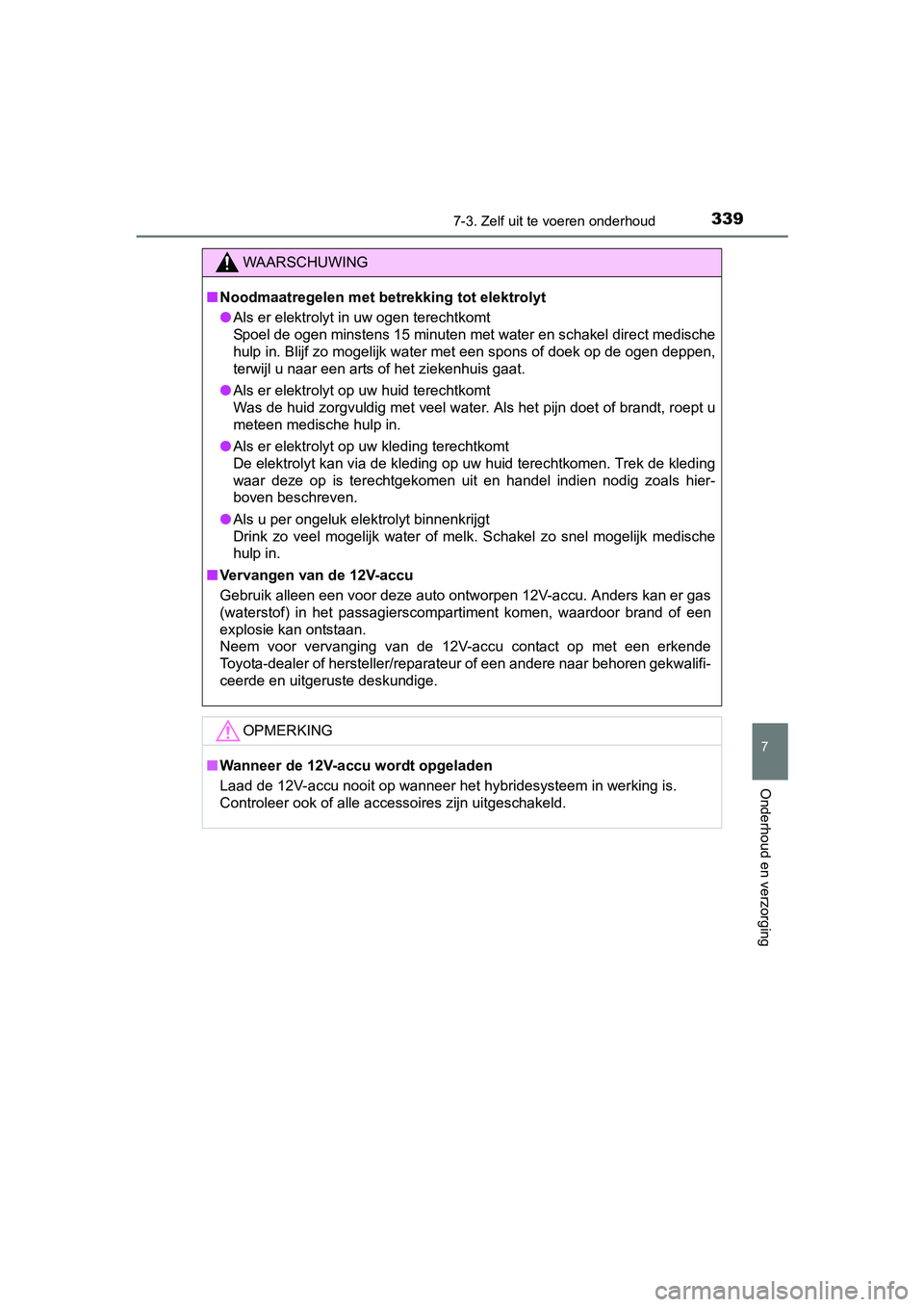

3397-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek de kleding
waar deze op is terechtgekomen uit en handel indien nodig zoals hier-
boven beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
■ Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas
(waterstof) in het passagierscompartiment komen, waardoor brand of een
explosie kan ontstaan.
Neem voor vervanging van de 12V-accu contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is.
Controleer ook of alle accessoires zijn uitgeschakeld.
YARIS_HV_OM_OM52F30E.book Page 339 Friday, March 27, 2015 11:49 AM

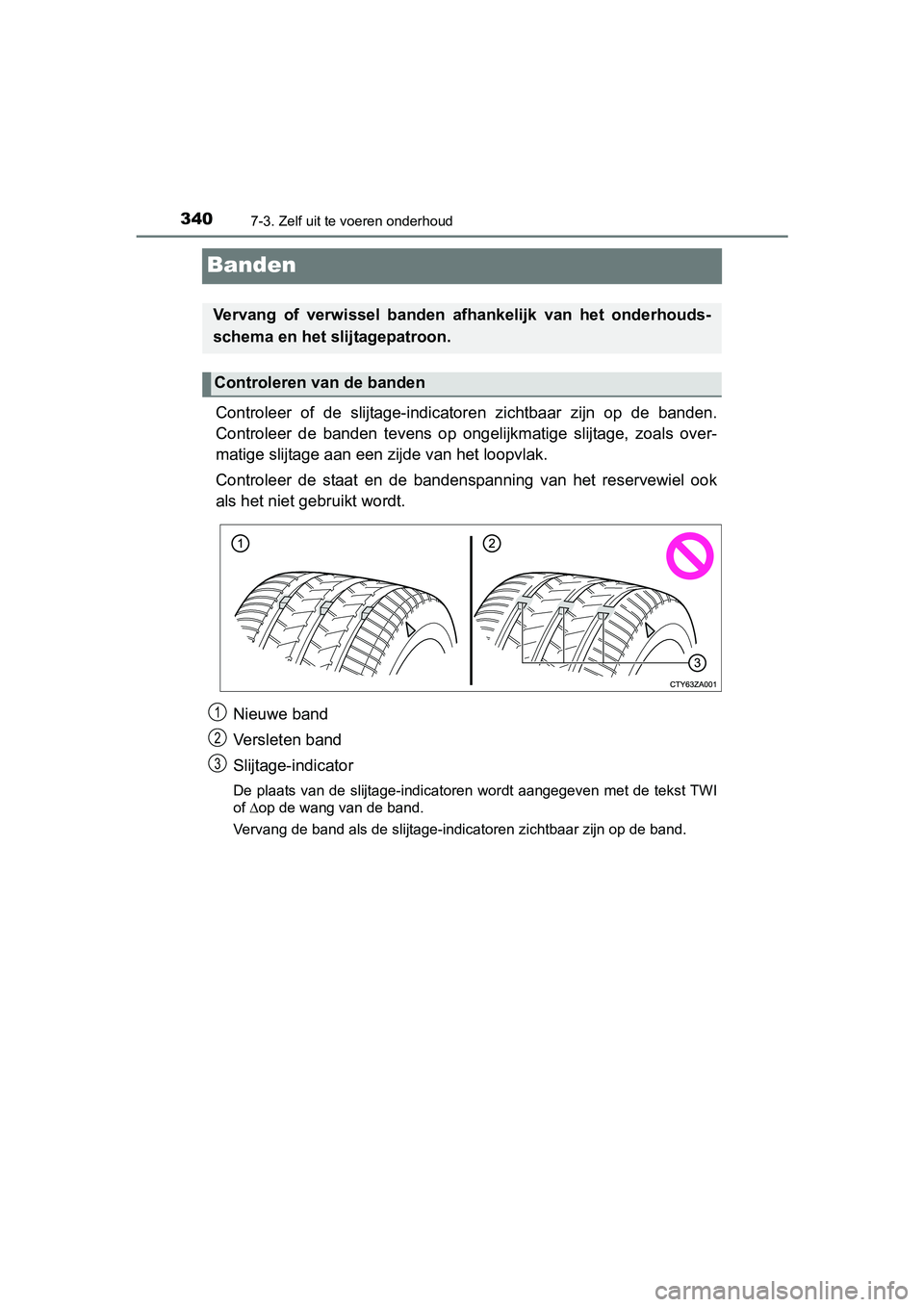

3407-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
Banden
Controleer of de slijtage-indicatoren zichtbaar zijn op de banden.
Controleer de banden tevens op onge lijkmatige slijtage, zoals over-
matige slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten band
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of  op de wang van de band.
Vervang de band als de slijtage-indicatoren zichtbaar zijn op de band.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
