3517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
YARIS_HV_OM_OM52F30E.book Page 351 Friday, March 27, 2015 11:49 AM

3527-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

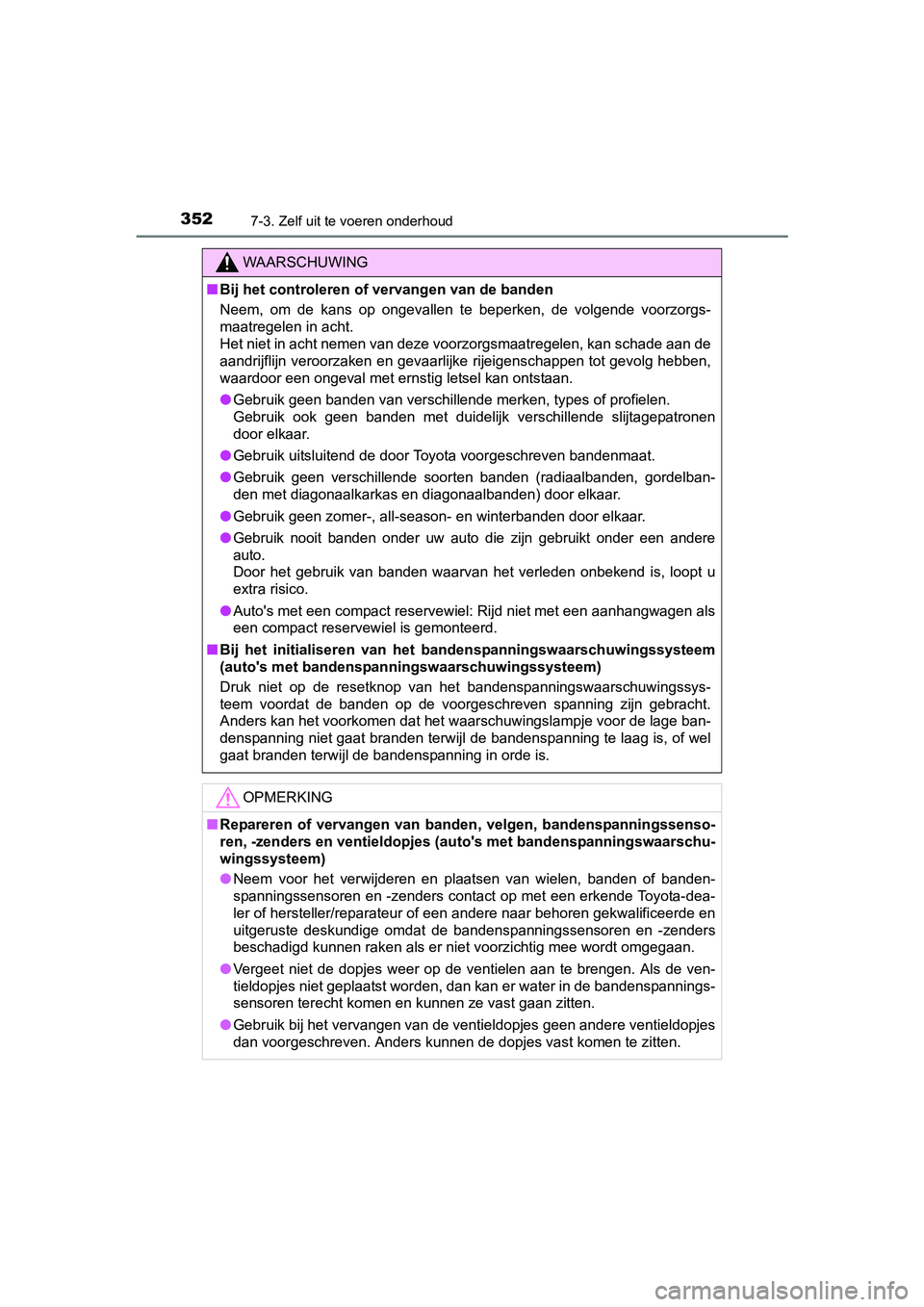

WAARSCHUWING
■Bij het controleren of vervangen van de banden
Neem, om de kans op ongevallen te beperken, de volgende voorzorgs-
maatregelen in acht.
Het niet in acht nemen van deze voorzorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
● Gebruik geen banden van verschillende merken, types of profielen.
Gebruik ook geen banden met duidelijk verschillende slijtagepatronen
door elkaar.
● Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
● Gebruik geen verschillende soorten banden (radiaalbanden, gordelban-
den met diagonaalkarkas en diagonaalbanden) door elkaar.
● Gebruik geen zomer-, all-season- en winterbanden door elkaar.
●
Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere
auto.
Door het gebruik van banden waarvan het verleden onbekend is, loopt u
extra risico.
● Auto's met een compact reservewiel: Rijd niet met een aanhangwagen als
een compact reservewiel is gemonteerd.
■ Bij het initialiseren van het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
Druk niet op de resetknop van het bandenspanningswaarschuwingssys-
teem voordat de banden op de voorgeschreven spanning zijn gebracht.
Anders kan het voorkomen dat het waarschuwingslampje voor de lage ban-
denspanning niet gaat branden terwijl de bandenspanning te laag is, of wel
gaat branden terwijl de bandenspanning in orde is.
OPMERKING
■ Repareren of vervangen van banden, velgen, bandenspanningssenso-
ren, -zenders en ventieldopjes (a uto's met bandenspanningswaarschu-
wingssysteem)
● Neem voor het verwijderen en plaatsen van wielen, banden of banden-
spanningssensoren en -zenders contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terecht komen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere ventieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitten.
YARIS_HV_OM_OM52F30E.book Page 352 Friday, March 27, 2015 11:49 AM

3537-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

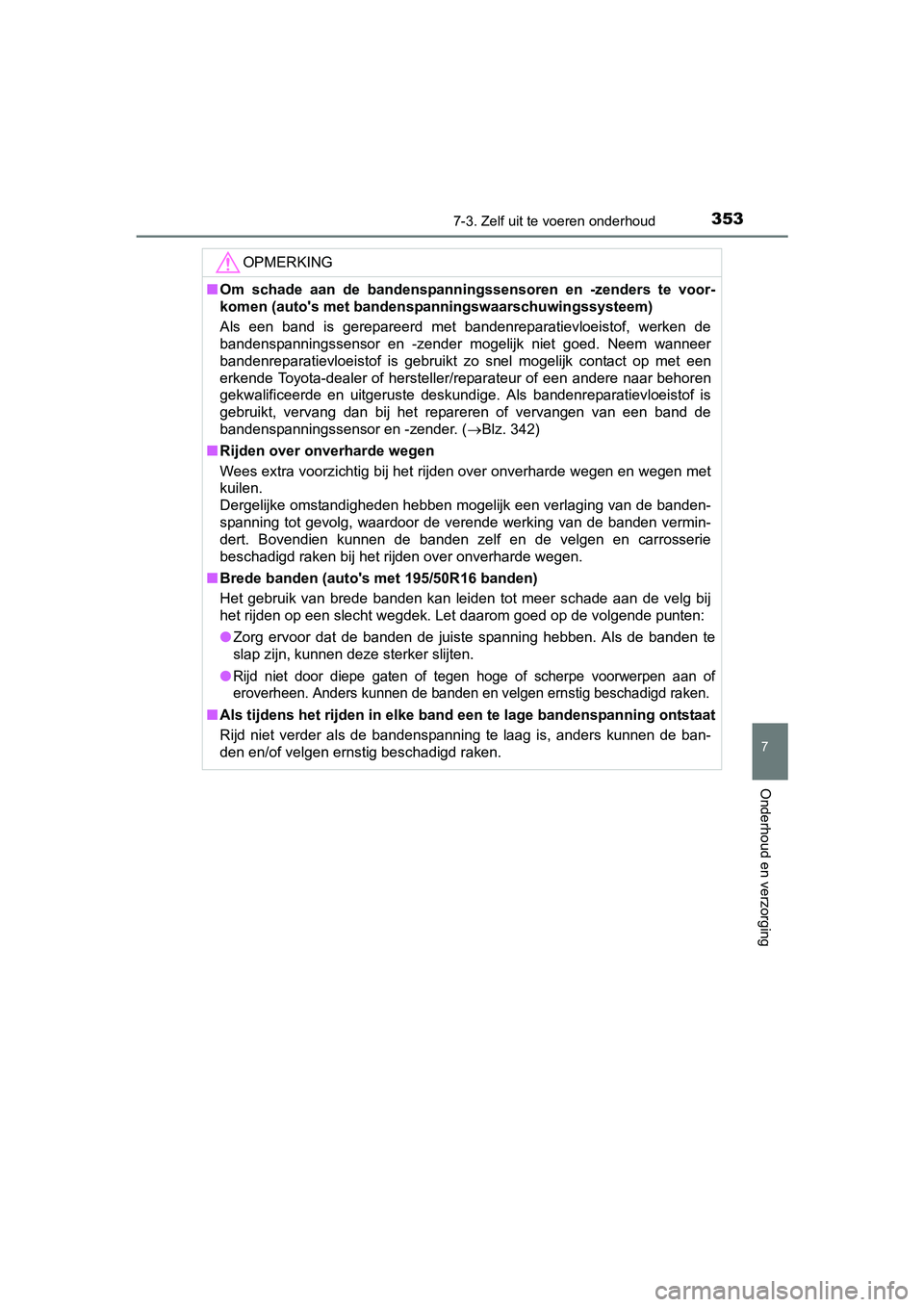

OPMERKING
■Om schade aan de bandenspanning ssensoren en -zenders te voor-
komen (auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Als bandenreparatievloeistof is
gebruikt, vervang dan bij het repareren of vervangen van een band de
bandenspanningssensor en -zender. ( Blz. 342)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Brede banden (auto's met 195/50R16 banden)
Het gebruik van brede banden kan leiden tot meer schade aan de velg bij
het rijden op een slecht wegdek. Let daarom goed op de volgende punten:
● Zorg ervoor dat de banden de juiste spanning hebben. Als de banden te
slap zijn, kunnen deze sterker slijten.
●
Rijd niet door diepe gaten of tegen hoge of scherpe voorwerpen aan of
eroverheen. Anders kunnen de banden en velgen ernstig beschadigd raken.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
YARIS_HV_OM_OM52F30E.book Page 353 Friday, March 27, 2015 11:49 AM

3547-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

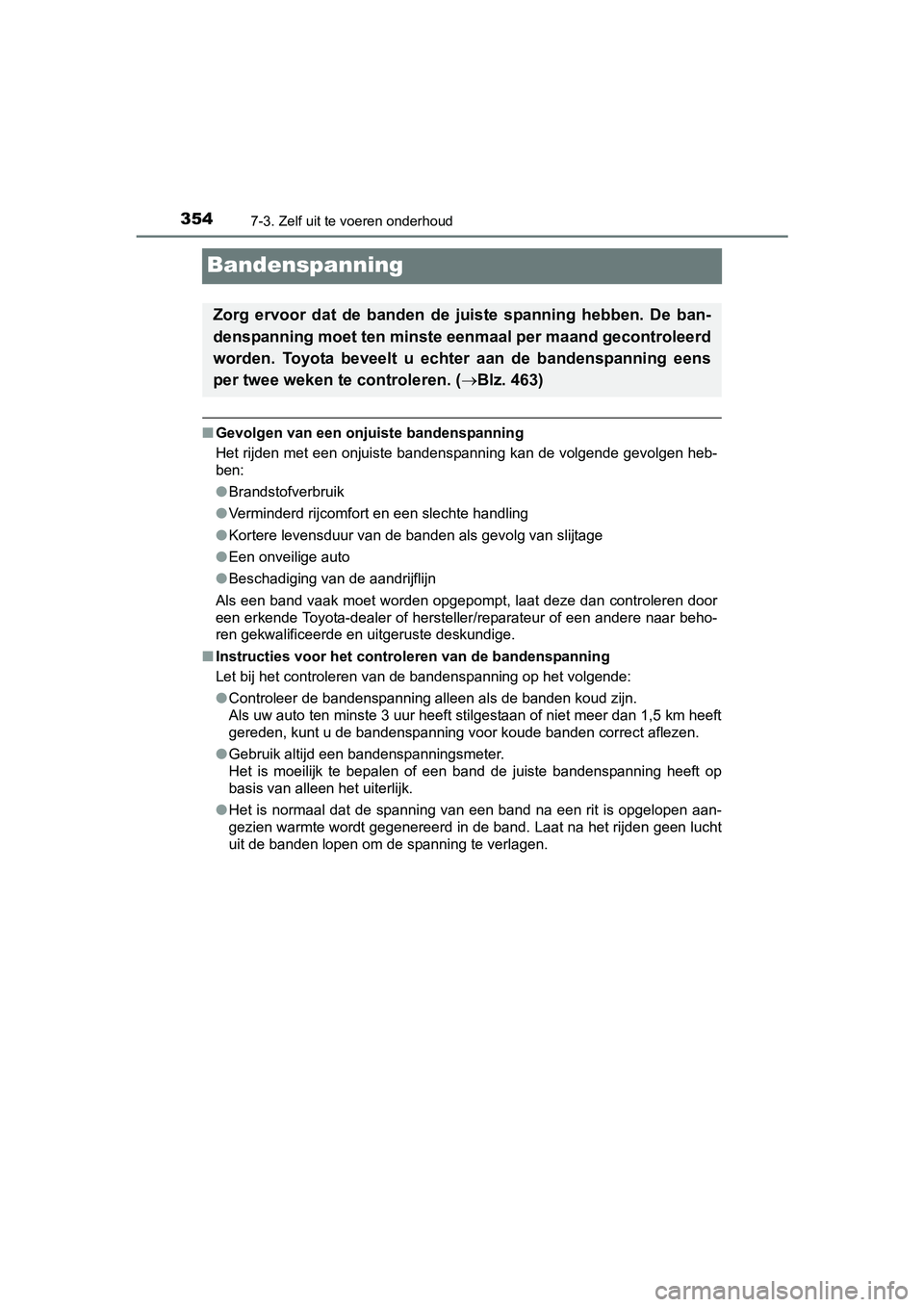

Bandenspanning
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen heb-
ben:
●Brandstofverbruik
● Verminderd rijcomfort en een slechte handling
● Kortere levensduur van de banden als gevolg van slijtage
● Een onveilige auto
● Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
●Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct aflezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
Zorg ervoor dat de banden de ju iste spanning hebben. De ban-
denspanning moet ten minste ee nmaal per maand gecontroleerd
worden. Toyota beveelt u echter aan de bandenspanning eens
per twee weken te controleren. ( Blz. 463)
YARIS_HV_OM_OM52F30E.book Page 354 Friday, March 27, 2015 11:49 AM

3557-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

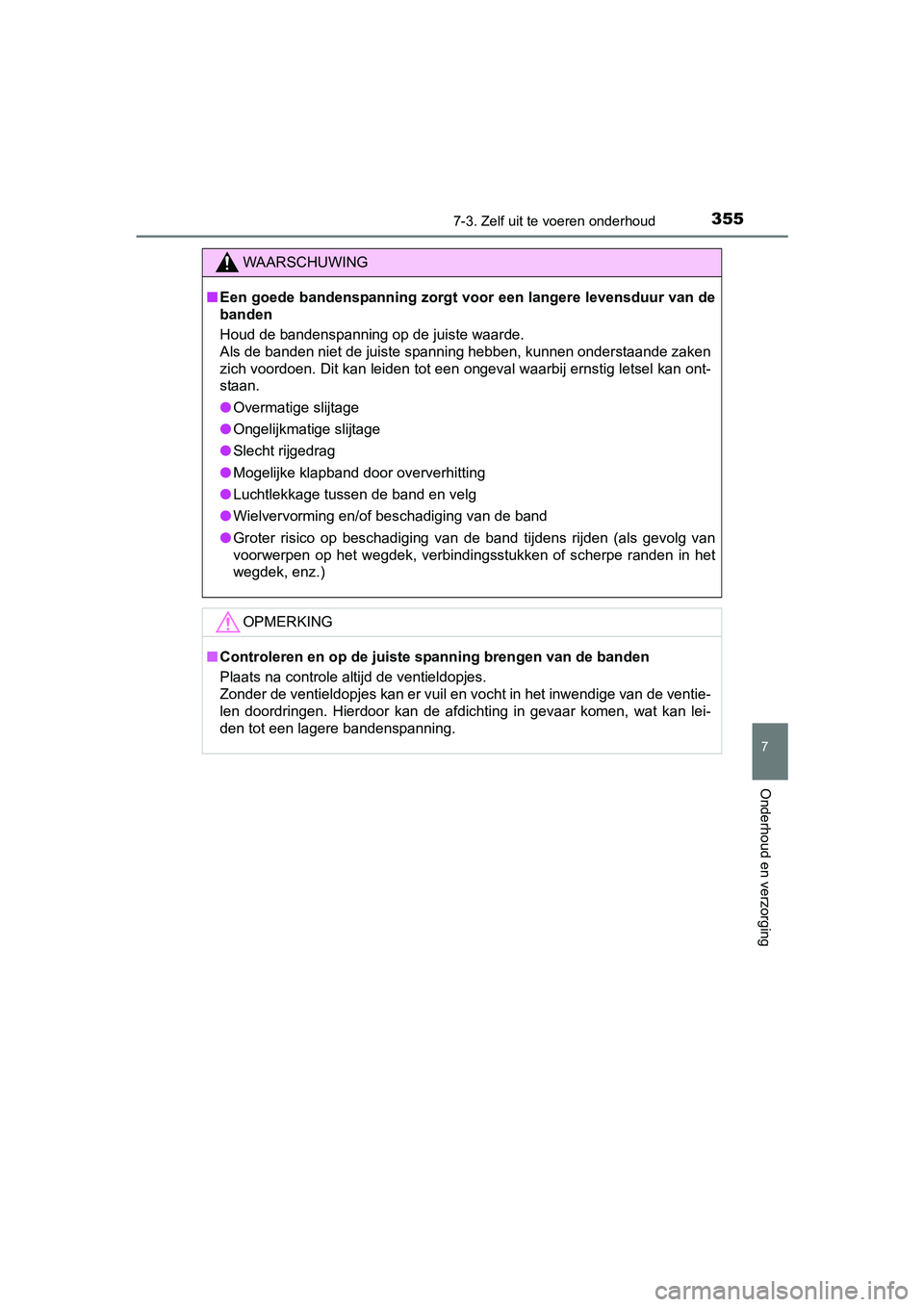

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wat kan lei-
den tot een lagere bandenspanning.
YARIS_HV_OM_OM52F30E.book Page 355 Friday, March 27, 2015 11:49 AM

3567-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

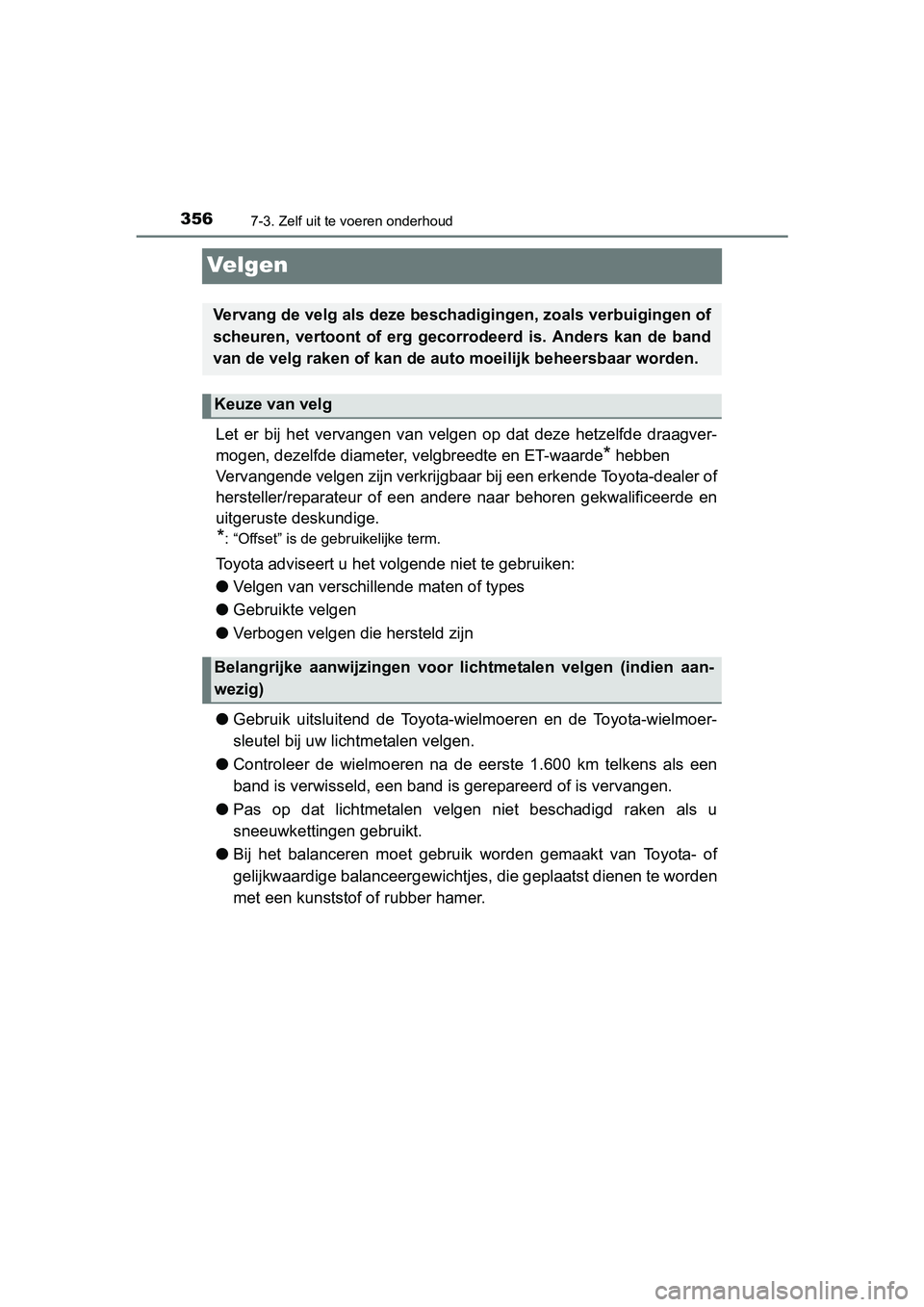

Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
Vervang de velg als deze bescha digingen, zoals verbuigingen of
scheuren, vertoont of erg gecorr odeerd is. Anders kan de band
van de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen voor lichtmetalen velgen (indien aan-
wezig)
YARIS_HV_OM_OM52F30E.book Page 356 Friday, March 27, 2015 11:49 AM

3577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

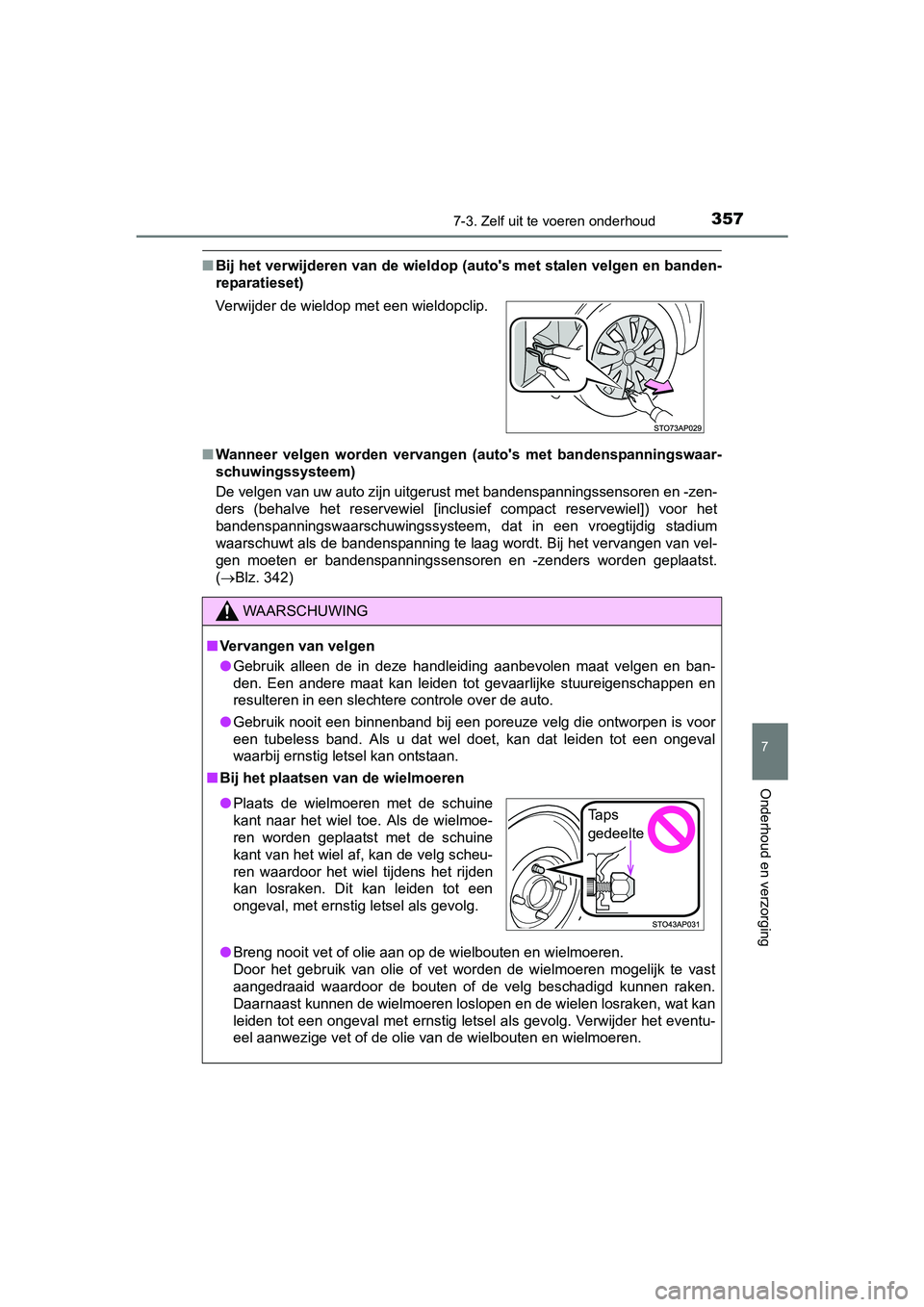

■Bij het verwijderen van de wieldop (auto's met stalen velgen en banden-
reparatieset)
■ Wanneer velgen worden vervangen (auto's met bandenspanningswaar-
schuwingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders (behalve het reservewiel [inclusief compact reservewiel]) voor het
bandenspanningswaarschuwingssysteem, dat in een vroegtijdig stadium
waarschuwt als de bandenspanning te laag wordt. Bij het vervangen van vel-
gen moeten er bandenspanningssensoren en -zenders worden geplaatst.
(Blz. 342)
Verwijder de wieldop met een wieldopclip.
WAARSCHUWING
■
Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan leiden tot gevaarlijke stuureigenschappen en
resulteren in een slechtere controle over de auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Bij het plaatsen van de wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder het eventu-
eel aanwezige vet of de olie van de wielbouten en wielmoeren.
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
YARIS_HV_OM_OM52F30E.book Page 357 Friday, March 27, 2015 11:49 AM

3587-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

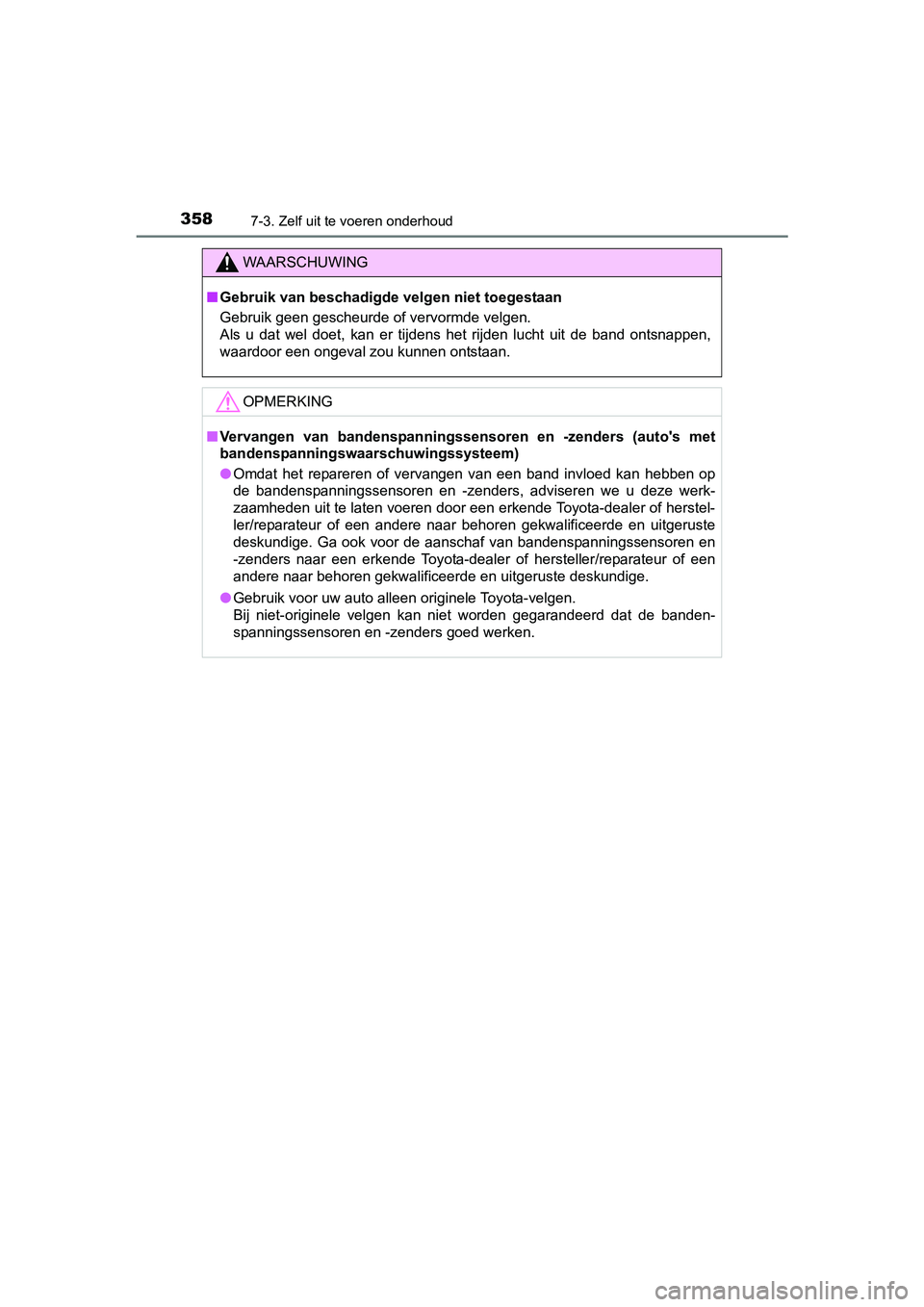

WAARSCHUWING
■Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebben op
de bandenspanningssensoren en -zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
YARIS_HV_OM_OM52F30E.book Page 358 Friday, March 27, 2015 11:49 AM

3597-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

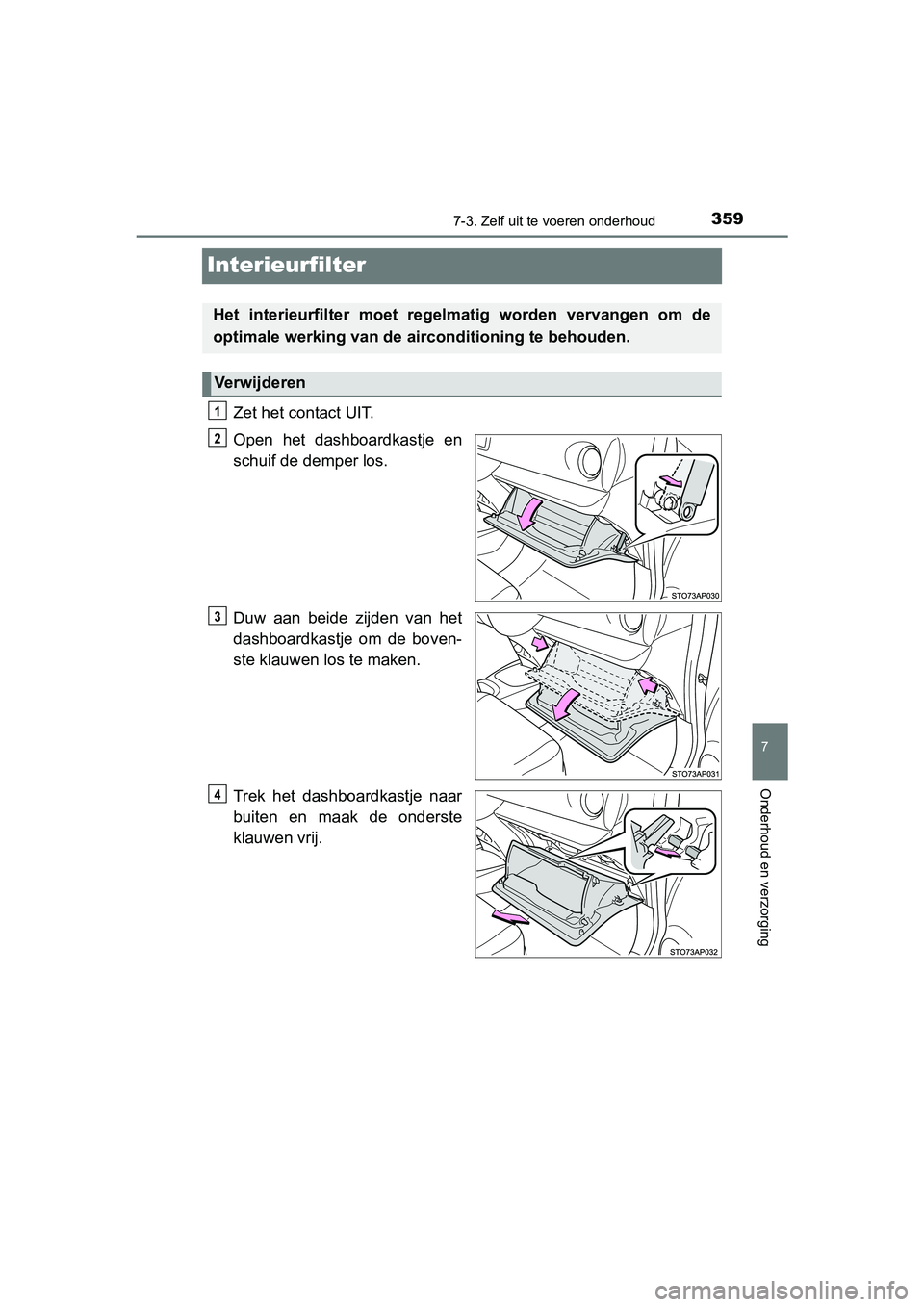

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken.
Trek het dashboardkastje naar
buiten en maak de onderste
klauwen vrij.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
4
YARIS_HV_OM_OM52F30E.book Page 359 Friday, March 27, 2015 11:49 AM

3607-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

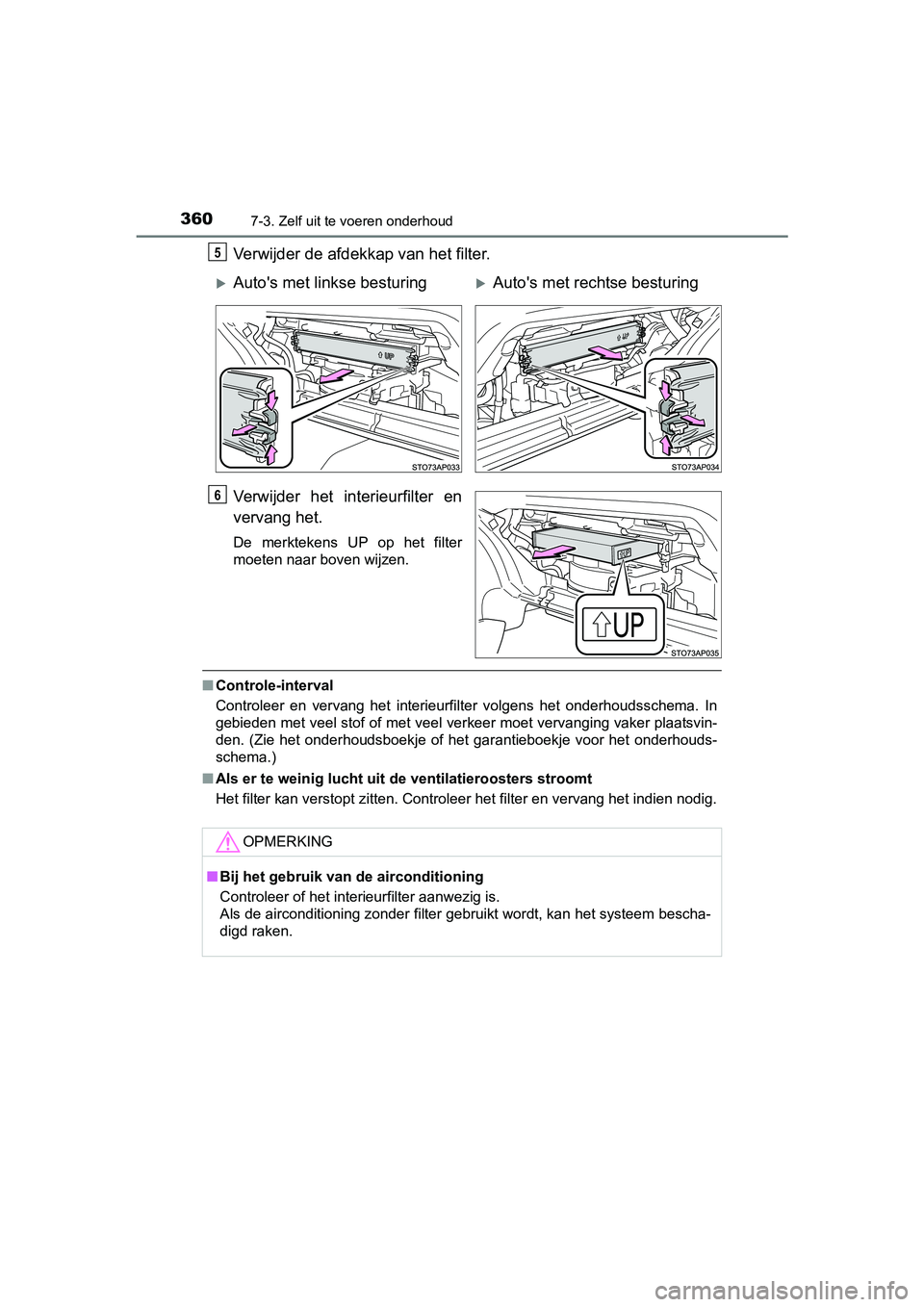

Verwijder de afdekkap van het filter.
Verwijder het interieurfilter en
vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
5
Auto's met linkse besturingAuto's met rechtse besturing
6
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
YARIS_HV_OM_OM52F30E.book Page 360 Friday, March 27, 2015 11:49 AM
