3717-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E■

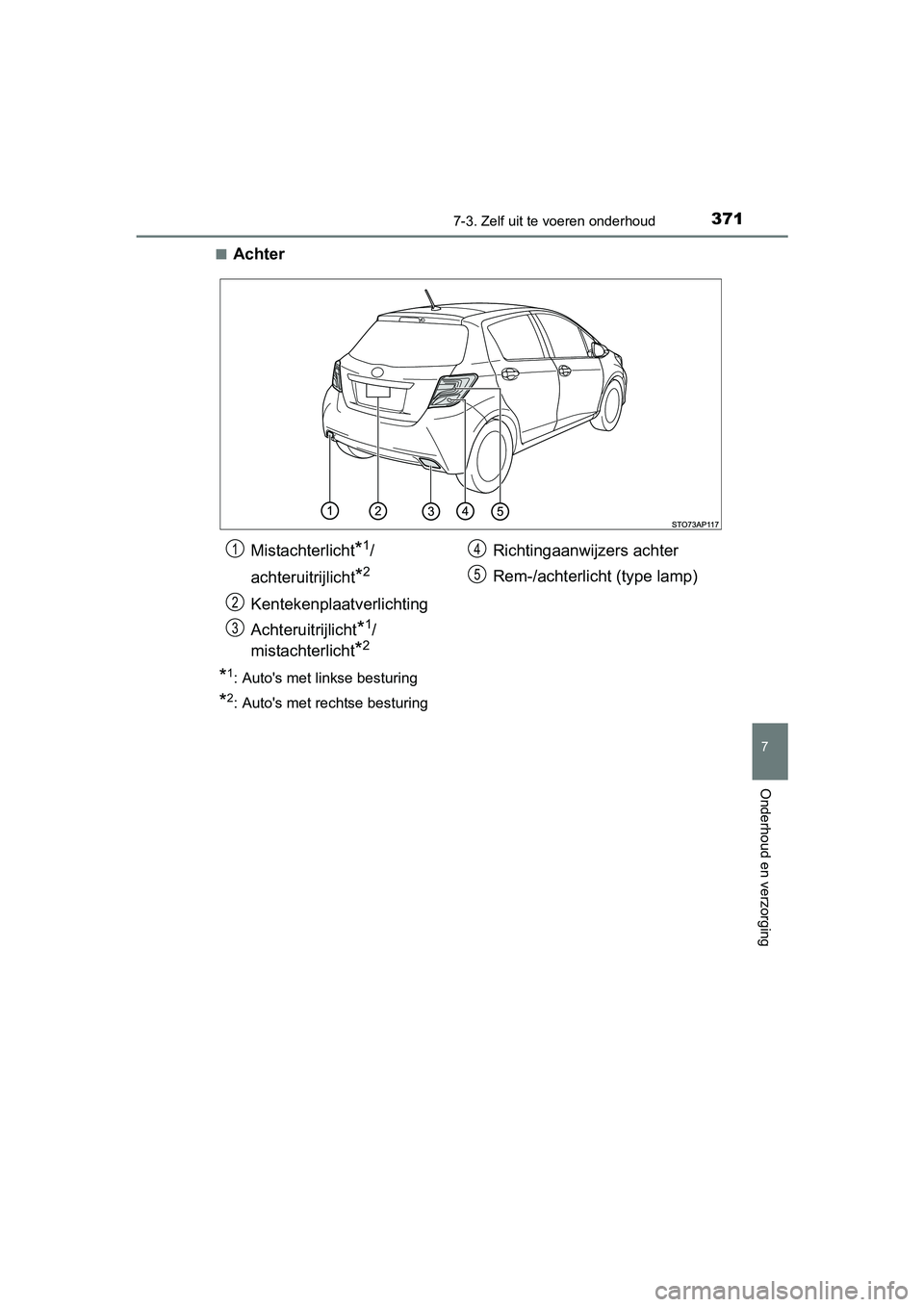

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Mistachterlicht*1/
achteruitrijlicht
*2
Kentekenplaat verlichting
Achteruitrijlicht
*1/
mistachterlicht
*2
Richtingaanwijzers achter
Rem-/achterlicht (type lamp)1
2
3
4
5
YARIS_HV_OM_OM52F30E.book Page 371 Friday, March 27, 2015 11:49 AM

3727-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E■

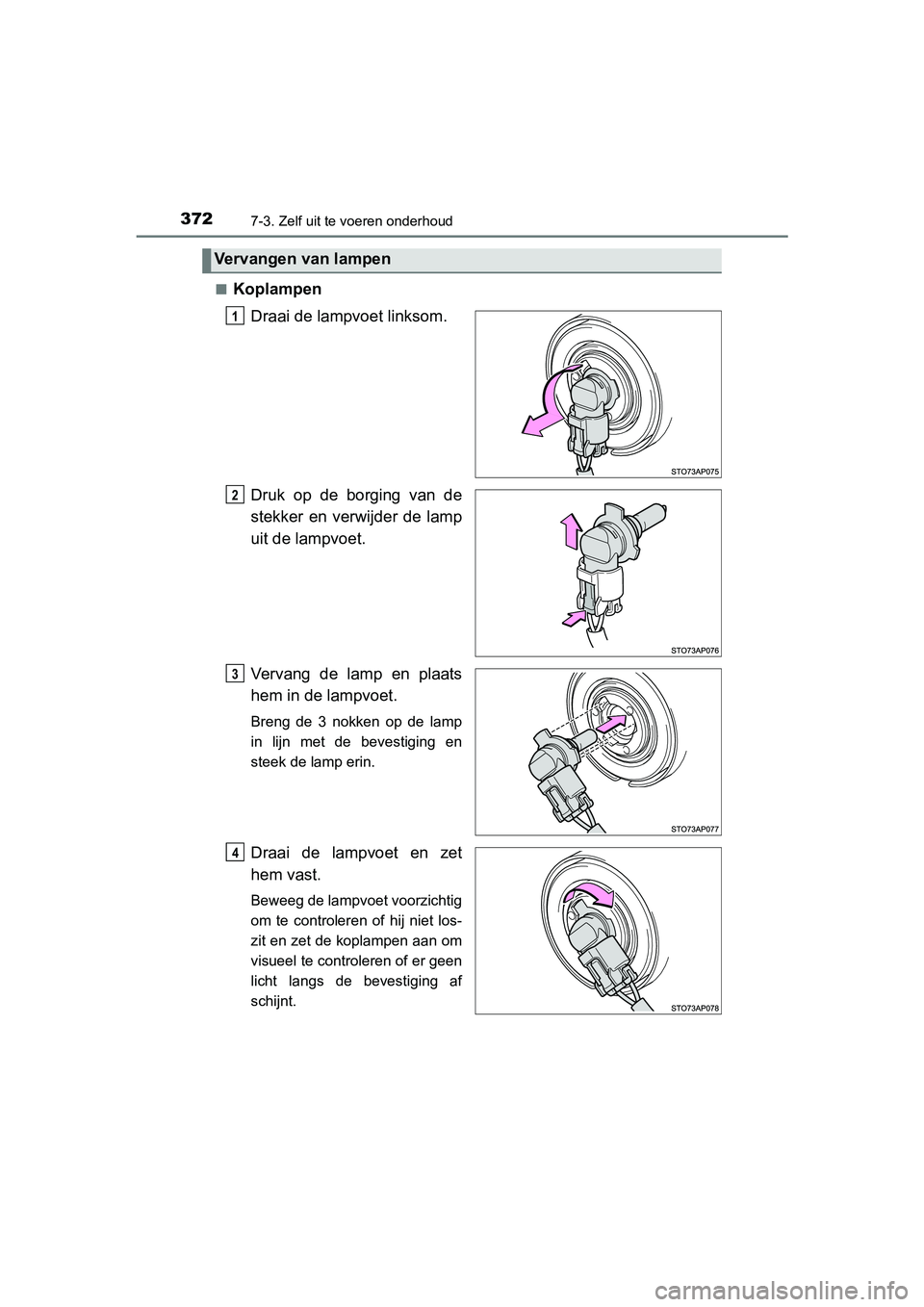

Koplampen
Draai de lampvoet linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de koplampen aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
Vervangen van lampen
1
2
3
14
YARIS_HV_OM_OM52F30E.book Page 372 Friday, March 27, 2015 11:49 AM

3737-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E■

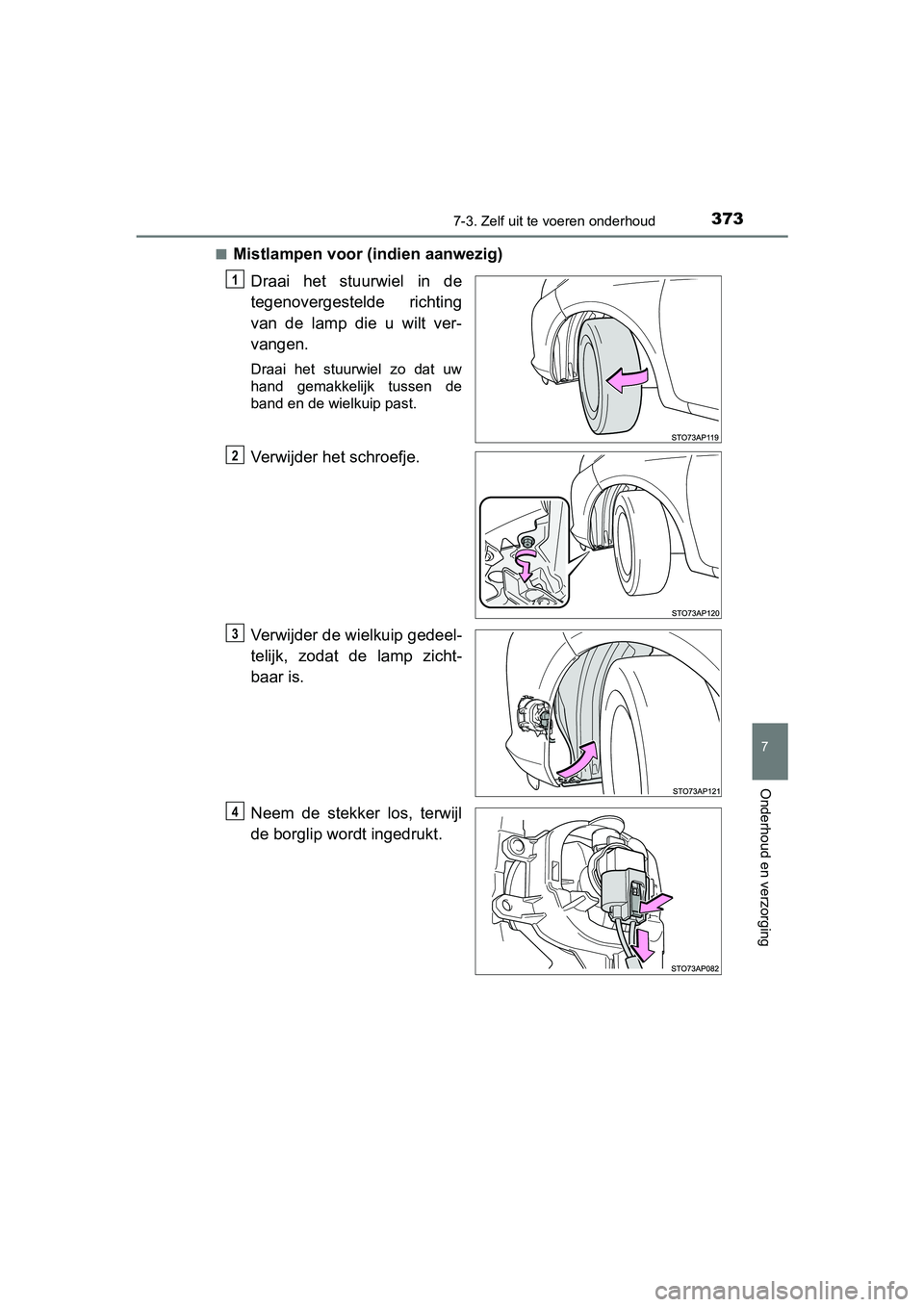

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
YARIS_HV_OM_OM52F30E.book Page 373 Friday, March 27, 2015 11:49 AM

3747-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

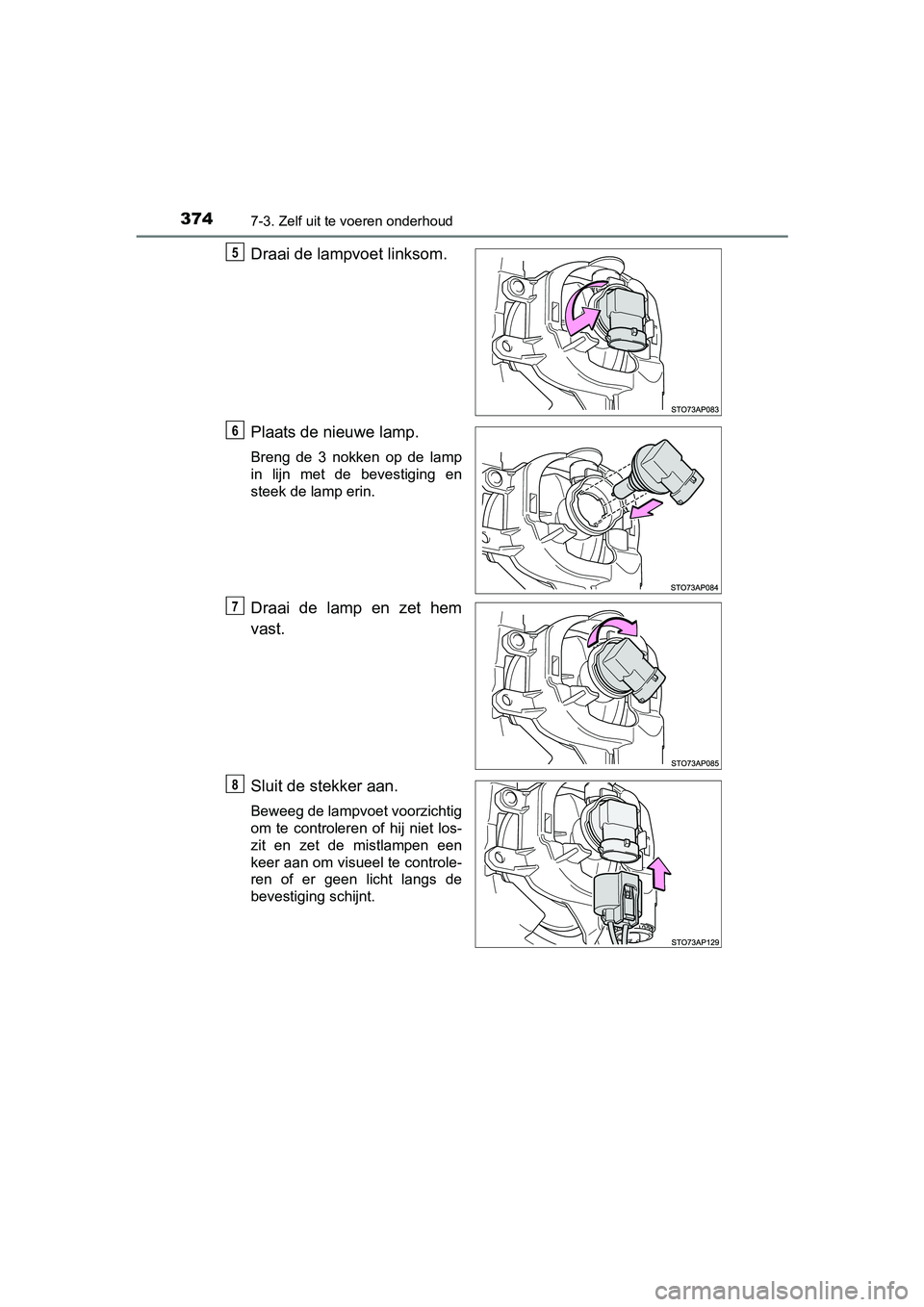

Draai de lampvoet linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen een
keer aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
5
6
7
8
YARIS_HV_OM_OM52F30E.book Page 374 Friday, March 27, 2015 11:49 AM

3757-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

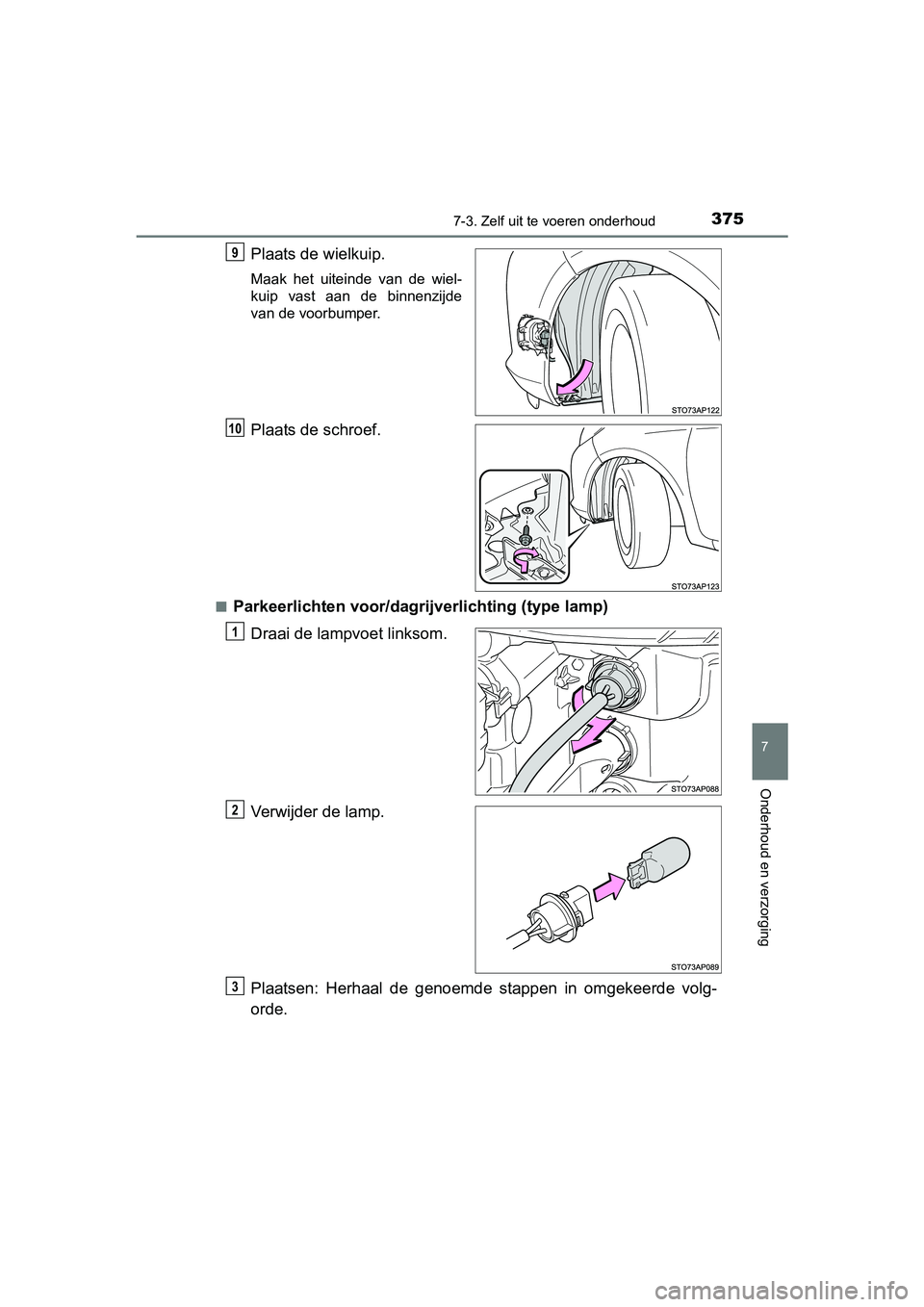

Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Plaats de schroef.
■Parkeerlichten voor/dagrijverlichting (type lamp)
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
10
1
2
3
YARIS_HV_OM_OM52F30E.book Page 375 Friday, March 27, 2015 11:49 AM

3767-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E■

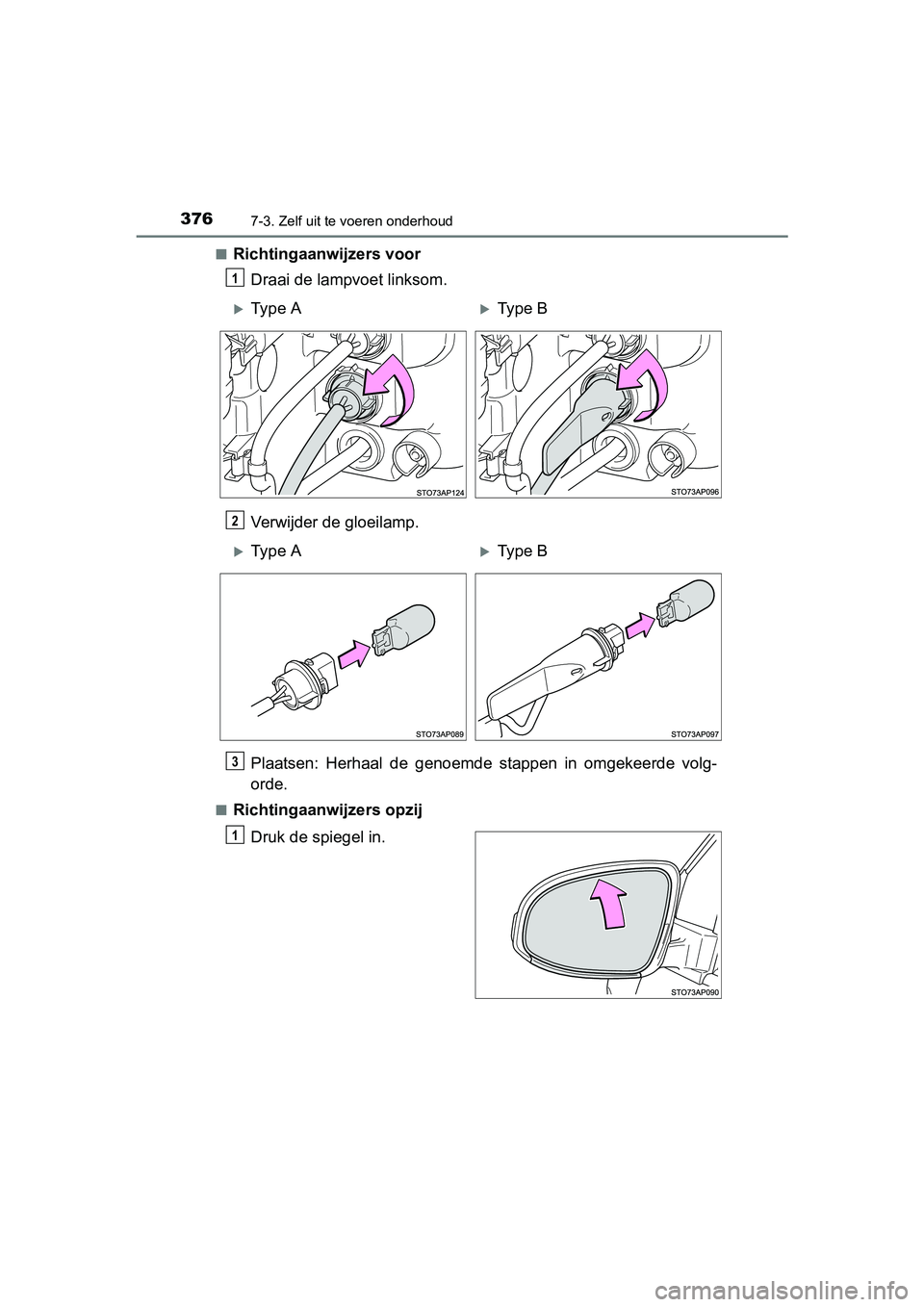

Richtingaanwijzers voor
Draai de lampvoet linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
■Richtingaanwijzers opzij
Druk de spiegel in.
1
Type AType B
2
Type AType B
3
1
YARIS_HV_OM_OM52F30E.book Page 376 Friday, March 27, 2015 11:49 AM

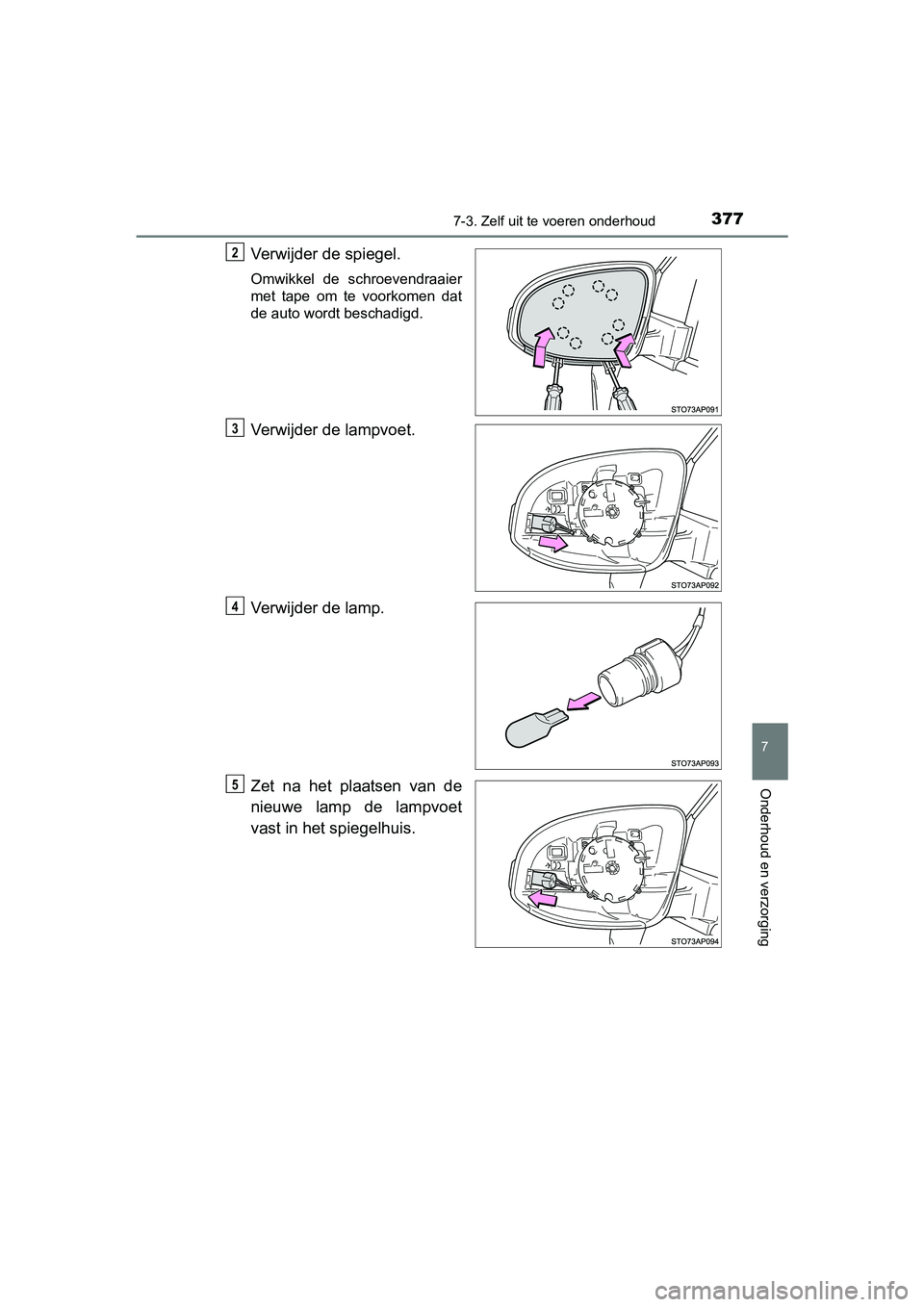

3777-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
Zet na het plaatsen van de
nieuwe lamp de lampvoet
vast in het spiegelhuis.
2
3
4
5
YARIS_HV_OM_OM52F30E.book Page 377 Friday, March 27, 2015 11:49 AM

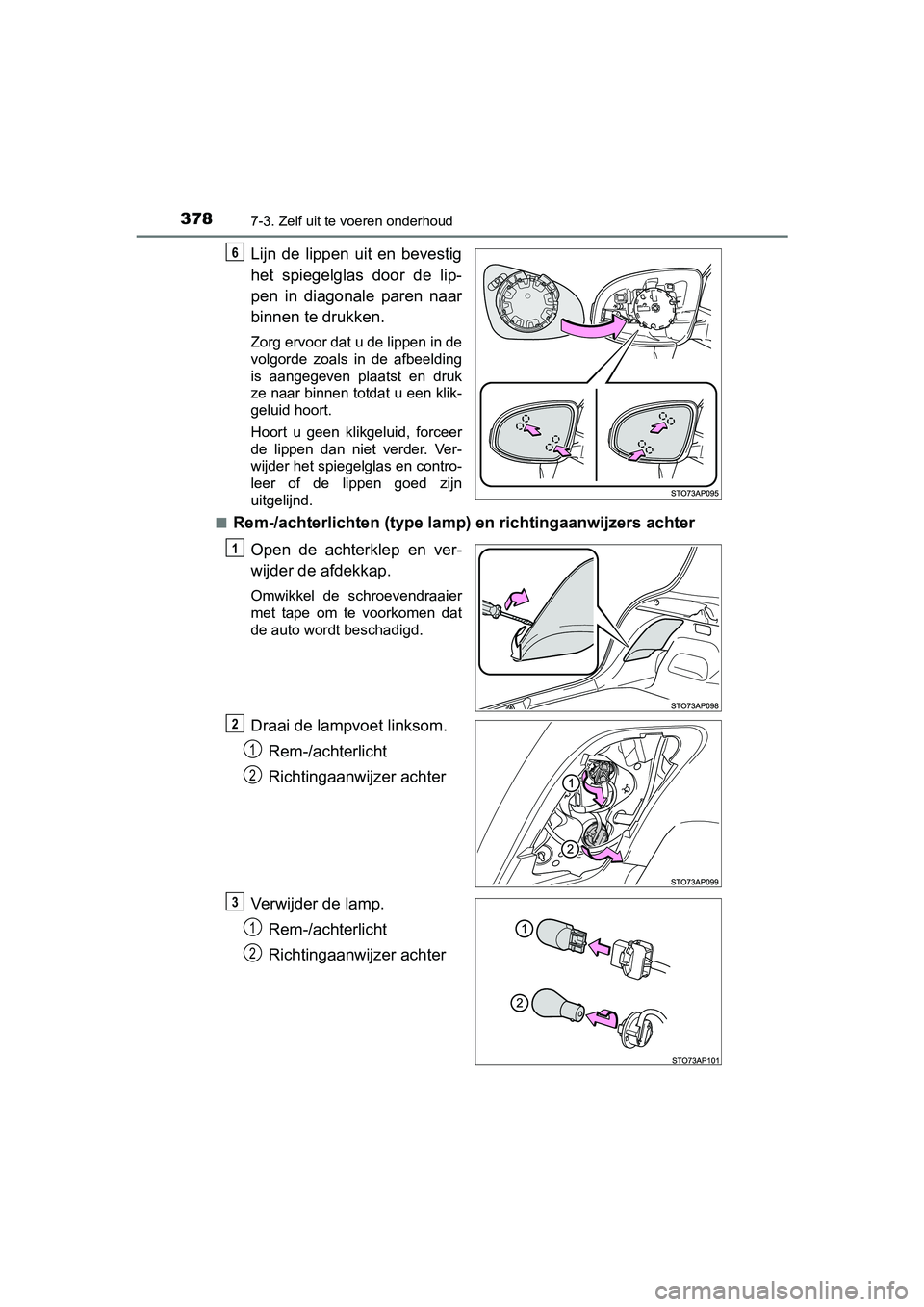

3787-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
■
Rem-/achterlichten (type lamp) en richtingaanwijzers achter
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lampvoet linksom.Rem-/achterlicht
Richtingaanwijzer achter
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
6
1
2
1
2
3
1
2
YARIS_HV_OM_OM52F30E.book Page 378 Friday, March 27, 2015 11:49 AM

3797-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_EE_OM52F30E

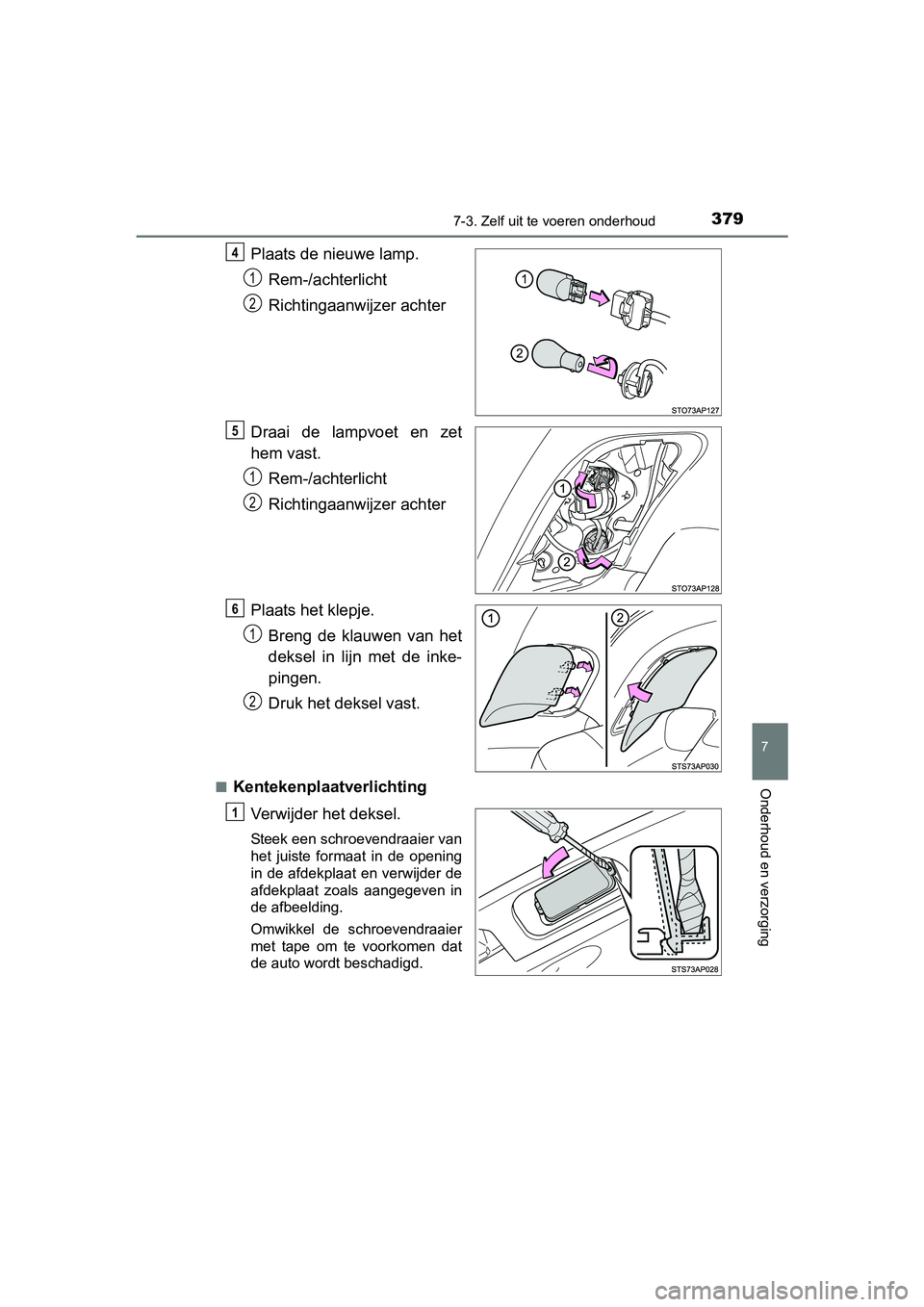

Plaats de nieuwe lamp.Rem-/achterlicht
Richtingaanwijzer achter
Draai de lampvoet en zet
hem vast. Rem-/achterlicht
Richtingaanwijzer achter
Plaats het klepje. Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.
■Kentekenplaatverlichting
Verwijder het deksel.
Steek een schroevendraaier van
het juiste formaat in de opening
in de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
4
1
2
5
1
2
6
1
2
1
YARIS_HV_OM_OM52F30E.book Page 379 Friday, March 27, 2015 11:49 AM

3807-3. Zelf uit te voeren onderhoud
YARIS_HV_EE_OM52F30E

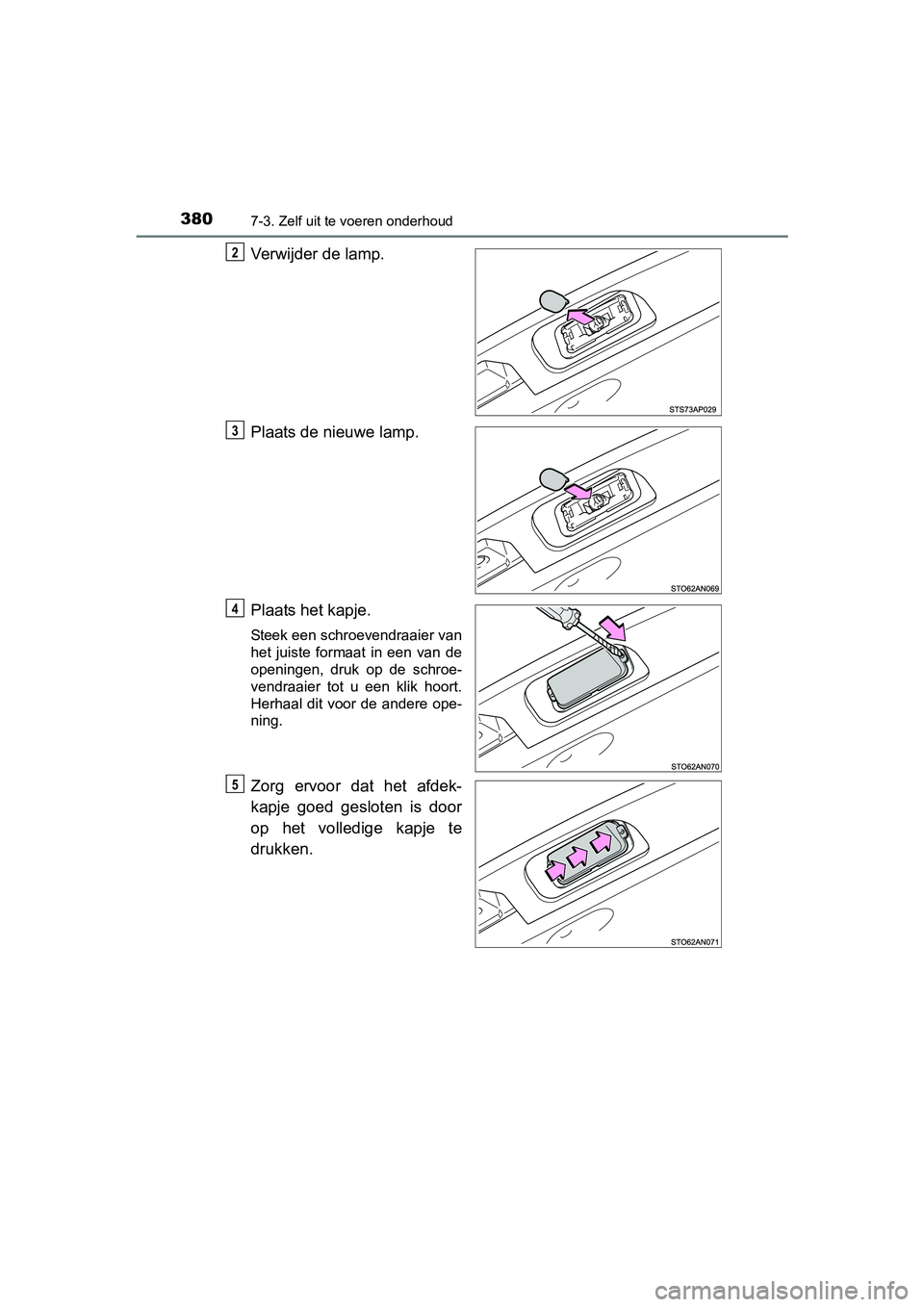

Verwijder de lamp.
Plaats de nieuwe lamp.
Plaats het kapje.
Steek een schroevendraaier van
het juiste formaat in een van de
openingen, druk op de schroe-
vendraaier tot u een klik hoort.
Herhaal dit voor de andere ope-
ning.
Zorg ervoor dat het afdek-
kapje goed gesloten is door
op het volledige kapje te
drukken.
2
3
4
5
