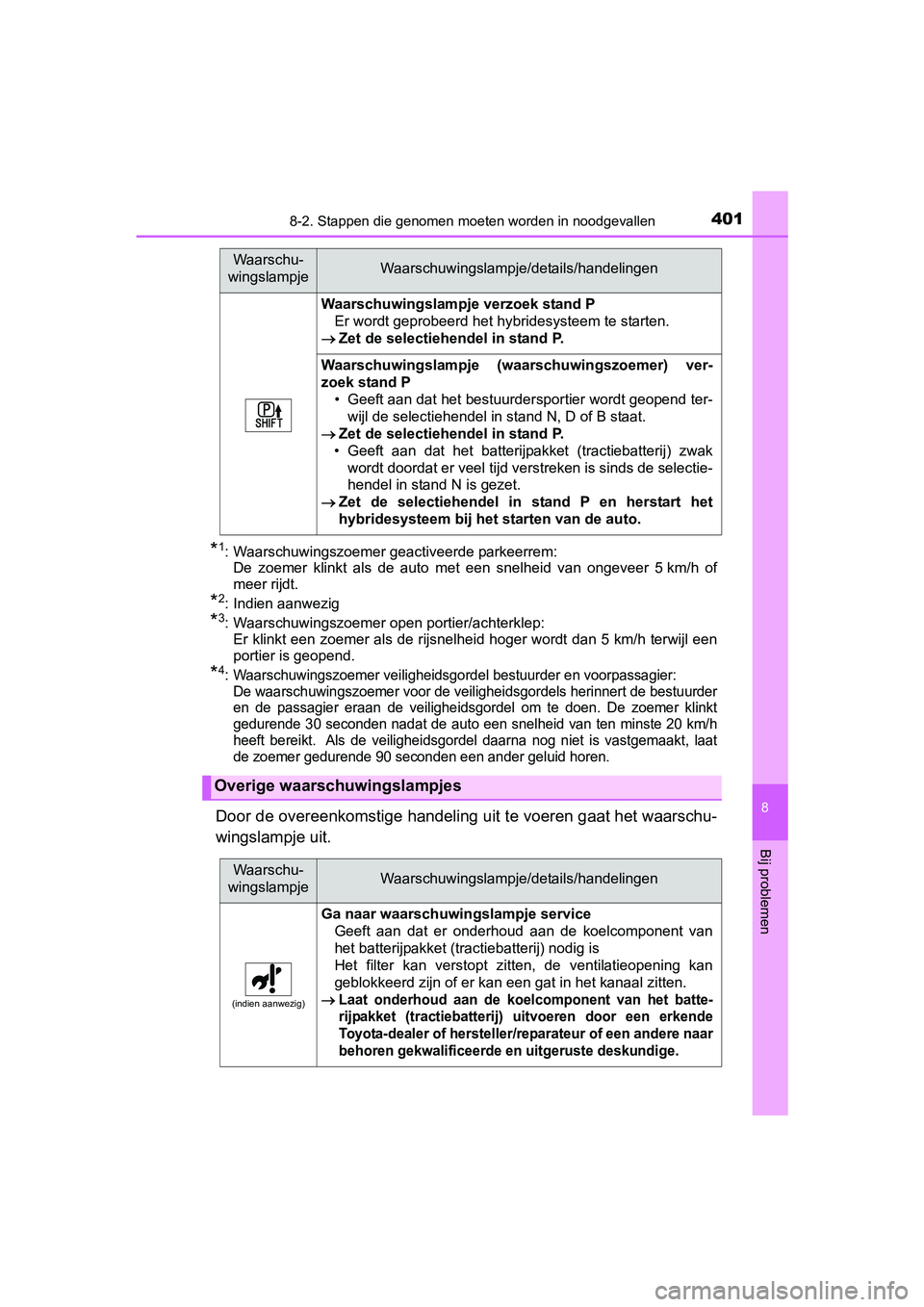

4018-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
*1: Waarschuwingszoemer geactiveerde parkeerrem: De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/h of
meer rijdt.
*2: Indien aanwezig
*3: Waarschuwingszoemer open portier/achterklep: Er klinkt een zoemer als de rijsnelheid hoger wordt dan 5 km/h terwijl een
portier is geopend.
*4:Waarschuwingszoemer veiligheidsgor del bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordels herinnert de bestuurder
en de passagier eraan de veiligheidsgordel om te doen. De zoemer klinkt
gedurende 30 seconden nadat de auto een snelheid van ten minste 20 km/h
heeft bereikt. Als de veiligheidsgordel daarna nog niet is vastgemaakt, laat
de zoemer gedurende 90 seconden een ander geluid horen.
Door de overeenkomstige handeling uit te voeren gaat het waarschu-
wingslampje uit.
Waarschuwingslampje verzoek stand P
Er wordt geprobeerd het hybridesysteem te starten.
 Zet de selectiehendel in stand P.
Waarschuwingslampje (waarschuwingszoemer) ver-
zoek stand P
• Geeft aan dat het bestuurdersportier wordt geopend ter-
wijl de selectiehendel in stand N, D of B staat.
 Zet de selectiehendel in stand P.
• Geeft aan dat het batterijpakket (tractiebatterij) zwak
wordt doordat er veel tijd verstreken is sinds de selectie-
hendel in stand N is gezet.
 Zet de selectiehendel in stand P en herstart het
hybridesysteem bij het starten van de auto.
Overige waarschuwingslampjes
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(indien aanwezig)
Ga naar waarschuwingslampje service Geeft aan dat er onderhoud aan de koelcomponent van
het batterijpakket (tractiebatterij) nodig is
Het filter kan verstopt zitten, de ventilatieopening kan
geblokkeerd zijn of er kan een gat in het kanaal zitten.
Laat onderhoud aan de koelcomponent van het batte-
rijpakket (tractiebatterij) uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_OM52F30E.book Page 401 Friday, March 27, 2015 11:49 AM

4028-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
■Detectiesensor passagier en waarschuwingszoemer passagiersgordel
●Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het waarschuwingslampje laten knipperen, ook al zit er niemand op de
passagiersstoel.
● Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwingslampje niet goed werkt.
■ Als het motorcontrolelampje tijd ens het rijden gaat branden
Bij sommige uitvoeringen gaat het motorcontrolelampje branden als de
brandstoftank geheel leeg gereden is. Als de brandstoftank leeg is, vul deze
dan zo snel mogelijk. Het motorcontrolelampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uit gaat.
■ Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
■ Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: Blz. 407, 422
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afgekoeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uit gaat, contro-
leer dan of de bandenspanning in orde is en voer de initialisatie uit.
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande han-
delingen zijn uitgevoerd zonder eerst de banden voldoende te laten afkoelen.
■Het waarschuwingslampje lage band enspanning gaat mogelijk branden
door een natuurlijke oorzaak (auto's met bandenspanningswaarschu-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
YARIS_HV_OM_OM52F30E.book Page 402 Friday, March 27, 2015 11:49 AM

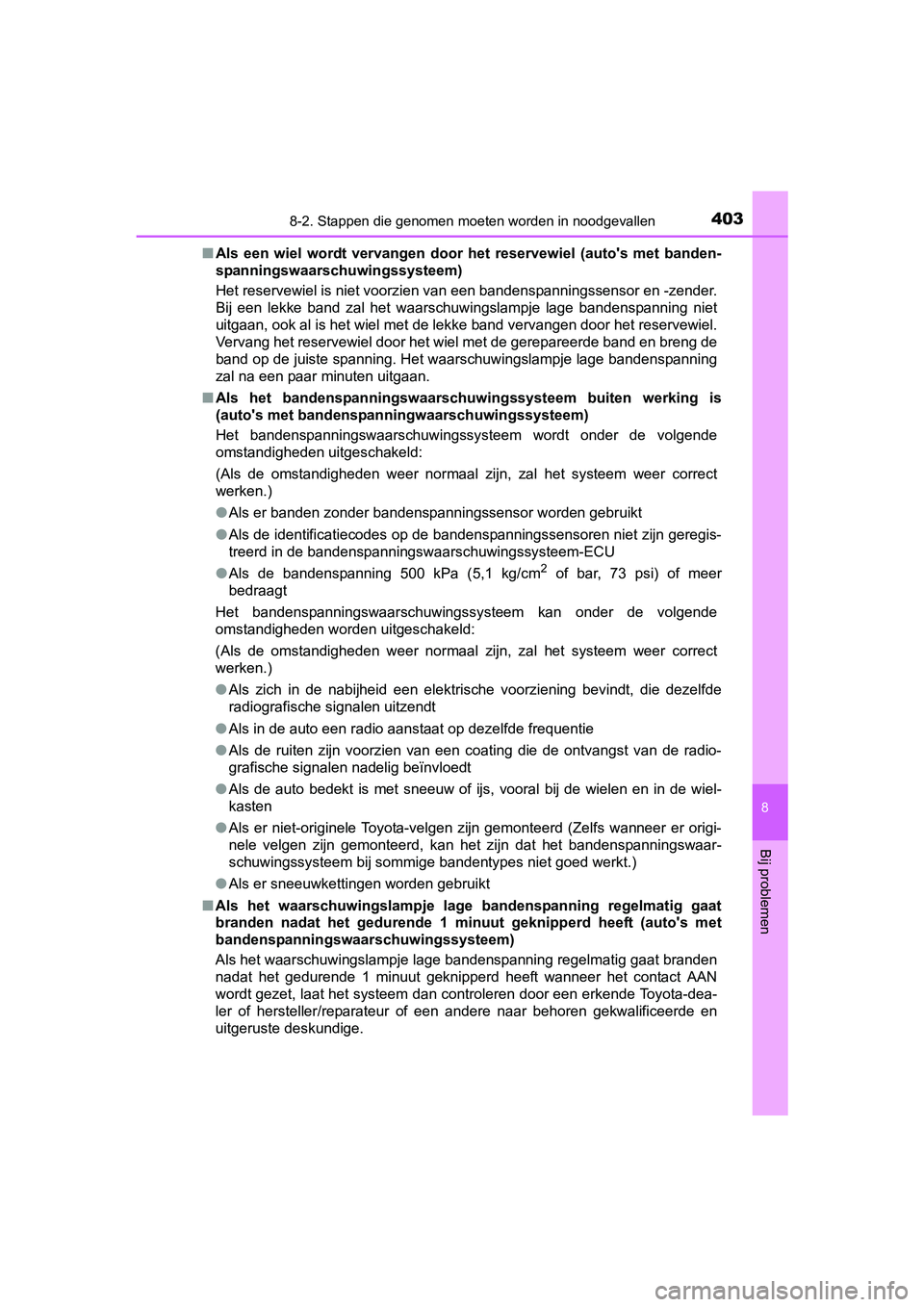

4038-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E■
Als een wiel wordt vervangen door het reservewiel (auto's met banden-
spanningswaarschuwingssysteem)
Het reservewiel is niet voorzien van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwingslampje lage bandenspanning niet
uitgaan, ook al is het wiel met de lekke band vervangen door het reservewiel.
Vervang het reservewiel door het wiel met de gerepareerde band en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
■ Als het bandenspanningswaarschuwingssysteem buiten werking is
(auto's met bandenspanningwaarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
●Als er banden zonder bandenspanningssensor worden gebruikt
● Als de identificatiecodes op de bandenspanningssensoren niet zijn geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU
● Als de bandenspanning 500 kPa (5,1 kg/cm
2 of bar, 73 psi) of meer
bedraagt
Het bandenspanningswaarschuwingssysteem kan onder de volgende
omstandigheden worden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
● Als zich in de nabijheid een elektrische voorziening bevindt, die dezelfde
radiografische signalen uitzendt
● Als in de auto een radio aanstaat op dezelfde frequentie
● Als de ruiten zijn voorzien van een coating die de ontvangst van de radi\
o-
grafische signalen nadelig beïnvloedt
● Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen en in de wiel-
kasten
● Als er niet-originele Toyota-velgen zijn gemonteerd (Zelfs wanneer er origi-
nele velgen zijn gemonteerd, kan het zijn dat het bandenspanningswaar-
schuwingssysteem bij sommige bandentypes niet goed werkt.)
● Als er sneeuwkettingen worden gebruikt
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut geknipperd heeft (auto's met
bandenspanningswaarschuwingssysteem)
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contact AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
YARIS_HV_OM_OM52F30E.book Page 403 Friday, March 27, 2015 11:49 AM

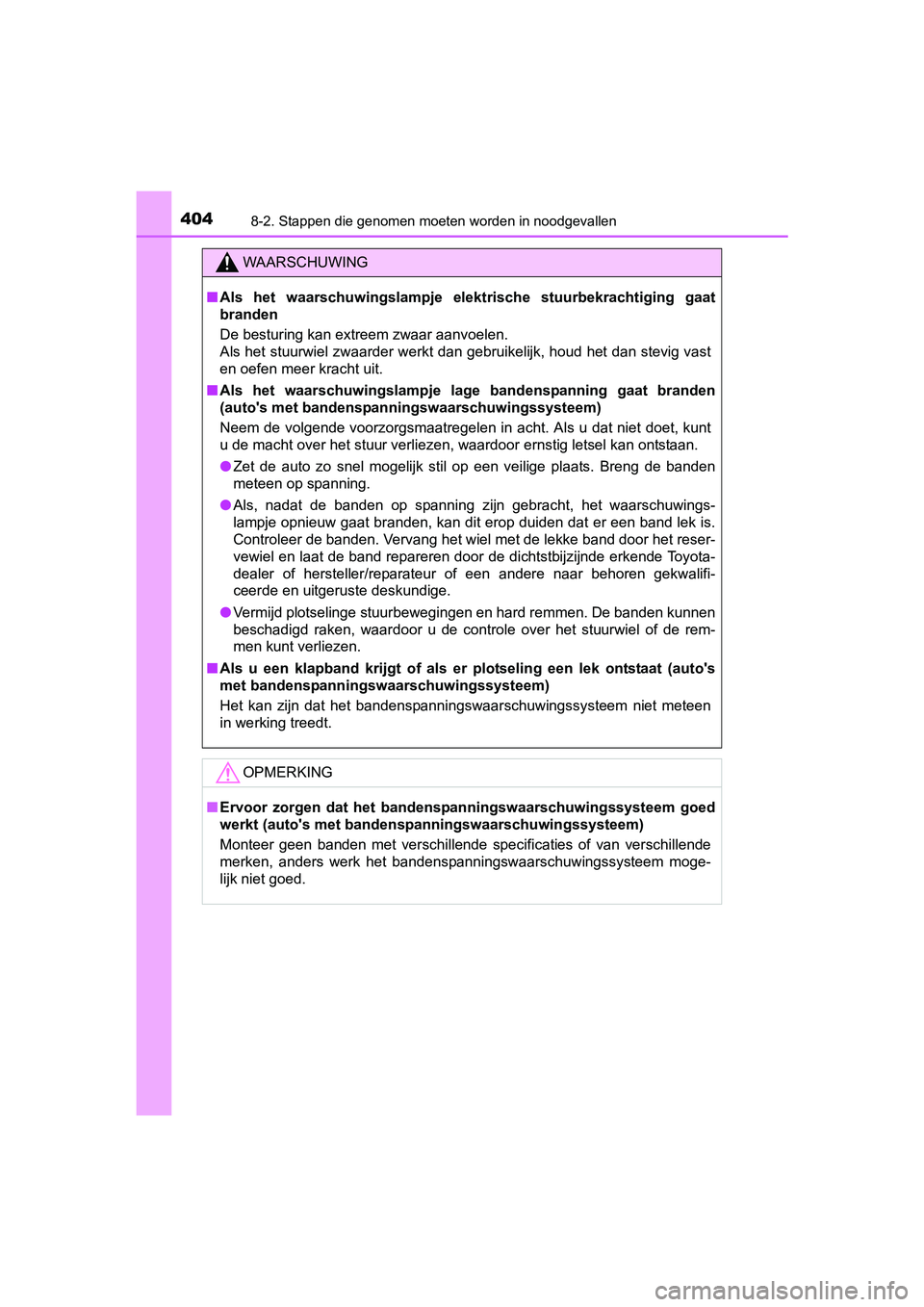

4048-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
WAARSCHUWING
■Als het waarschuwingslampje elekt rische stuurbekrachtiging gaat
branden
De besturing kan extreem zwaar aanvoelen.
Als het stuurwiel zwaarder werkt dan gebruikelijk, houd het dan stevig vast
en oefen meer kracht uit.
■ Als het waarschuwingslampje lage bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Als, nadat de banden op spanning zijn gebracht, het waarschuwings-
lampje opnieuw gaat branden, kan dit erop duiden dat er een band lek is.
Controleer de banden. Vervang het wiel met de lekke band door het reser-
vewiel en laat de band repareren door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden kunnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat (auto's
met bandenspanningswaarschuwingssysteem)
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet meteen
in werking treedt.
OPMERKING
■Ervoor zorgen dat het banden spanningswaarschuwingssysteem goed
werkt (auto's met bandenspanningswaarschuwingssysteem)
Monteer geen banden met verschillende specificaties of van verschillende
merken, anders werk het bandenspanningswaarschuwingssysteem moge-
lijk niet goed.
YARIS_HV_OM_OM52F30E.book Page 404 Friday, March 27, 2015 11:49 AM

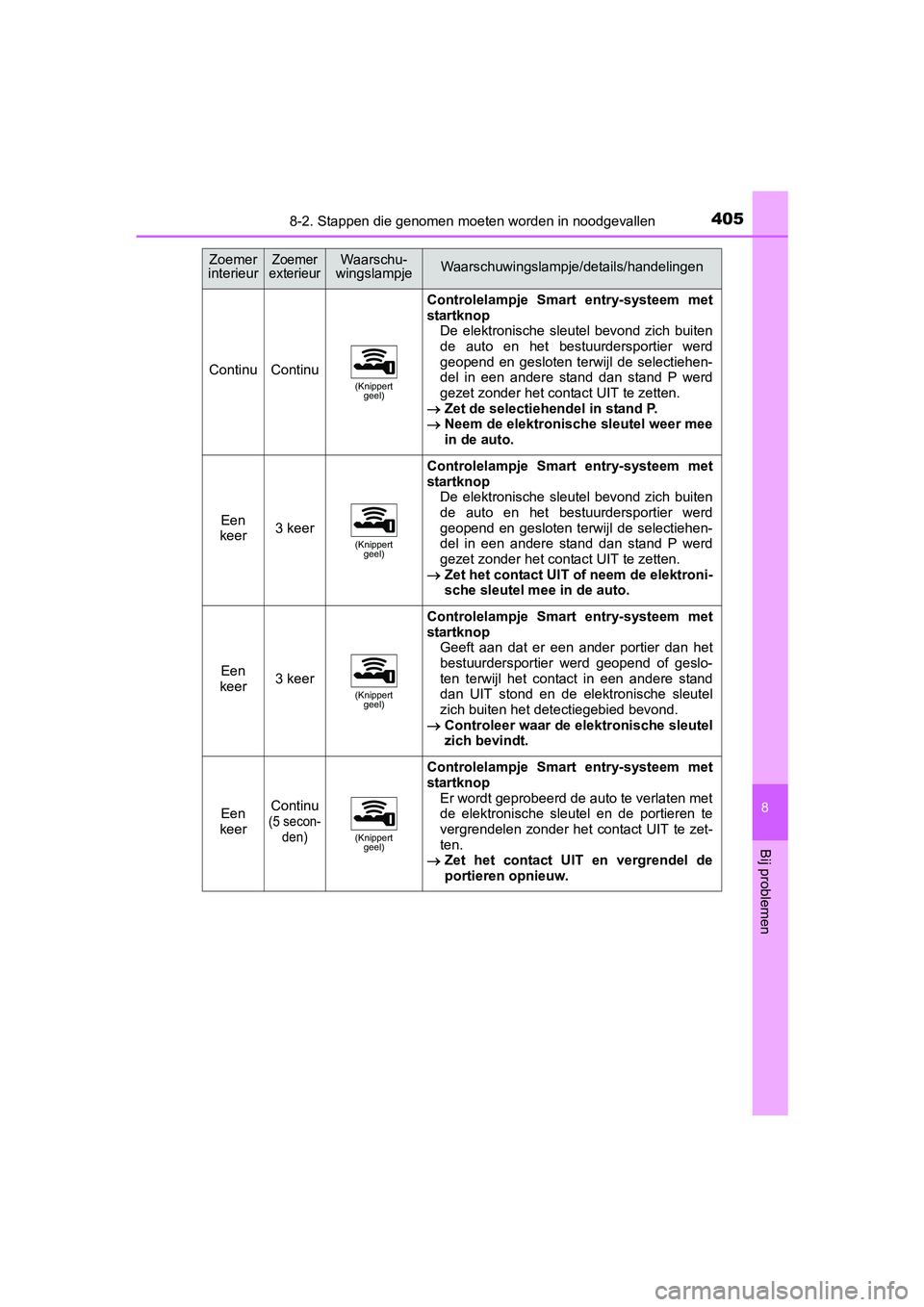

4058-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
Zoemer
interieurZoemer
exterieurWaarschu-
wingslampjeWaarschuwingslampje/details/handelingen
ContinuContinu(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
De elektronische sleutel bevond zich buiten
de auto en het bestuurdersportier werd
geopend en gesloten terwijl de selectiehen-
del in een andere stand dan stand P werd
gezet zonder het contact UIT te zetten.
 Zet de selectiehendel in stand P.
 Neem de elektronische sleutel weer mee
in de auto.
Een
keer3 keer(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
De elektronische sleutel bevond zich buiten
de auto en het bestuurdersportier werd
geopend en gesloten terwijl de selectiehen-
del in een andere stand dan stand P werd
gezet zonder het contact UIT te zetten.
 Zet het contact UIT of neem de elektroni-
sche sleutel mee in de auto.
Een
keer3 keer(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat er een ander portier dan het
bestuurdersportier werd geopend of geslo-
ten terwijl het contact in een andere stand
dan UIT stond en de elektronische sleutel
zich buiten het detectiegebied bevond.
 Controleer waar de elektronische sleutel
zich bevindt.
Een
keerContinu
(5 secon-
den)(Knippert geel)
Controlelampje Smart entry-systeem met
startknop
Er wordt geprobeerd de auto te verlaten met
de elektronische sleutel en de portieren te
vergrendelen zonder het contact UIT te zet-
ten.
 Zet het contact UIT en vergrendel de
portieren opnieuw.
YARIS_HV_OM_OM52F30E.book Page 405 Friday, March 27, 2015 11:49 AM

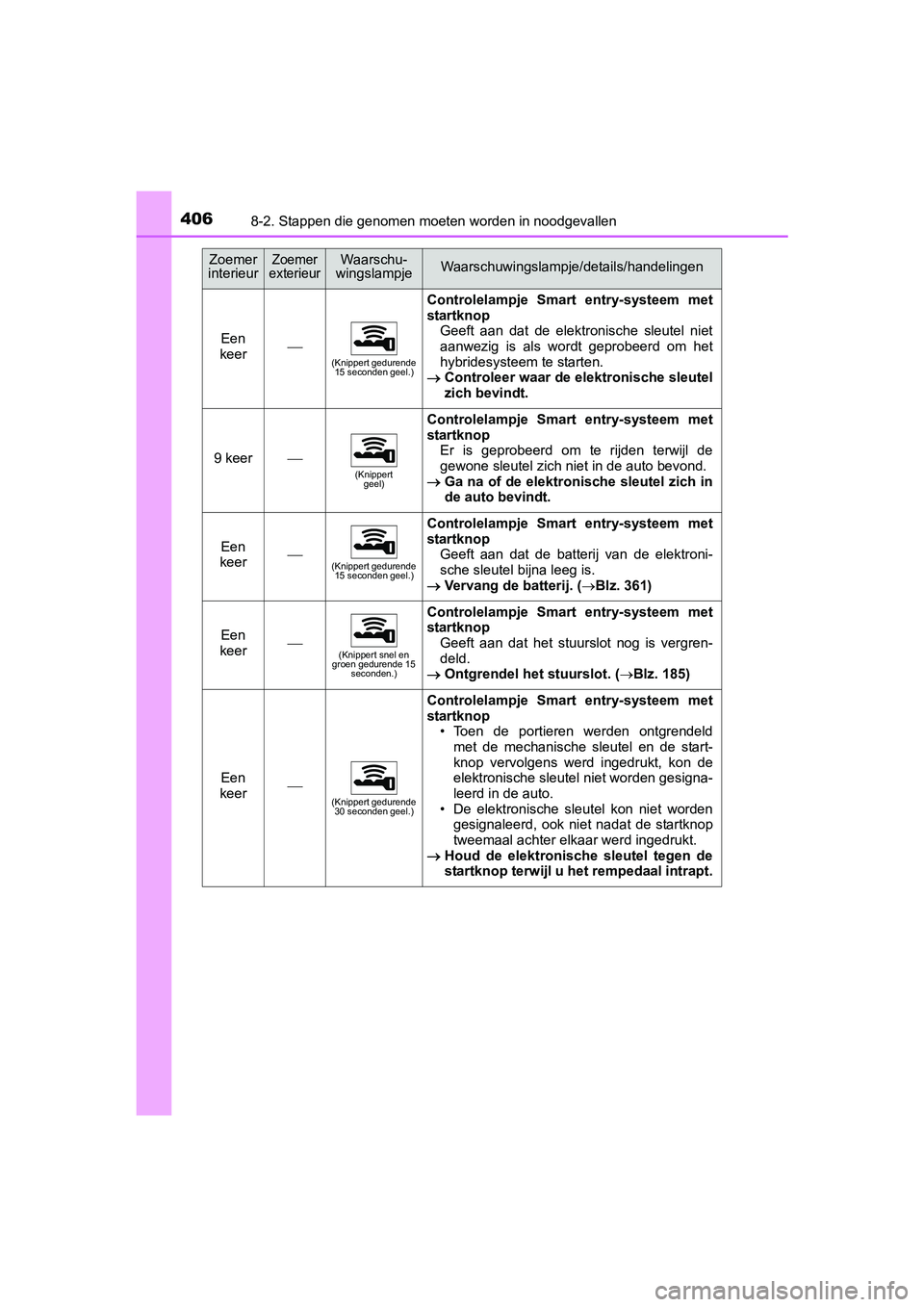

4068-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Een
keer(Knippert gedurende 15 seconden geel.)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat de elektronische sleutel niet
aanwezig is als wordt geprobeerd om het
hybridesysteem te starten.
 Controleer waar de elektronische sleutel
zich bevindt.
9 keer(Knippert
geel)
Controlelampje Smart entry-systeem met
startknop
Er is geprobeerd om te rijden terwijl de
gewone sleutel zich niet in de auto bevond.
 Ga na of de elektronische sleutel zich in
de auto bevindt.
Een
keer(Knippert gedurende 15 seconden geel.)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat de batterij van de elektroni-
sche sleutel bijna leeg is.
 Vervang de batterij. ( Blz. 361)
Een
keer(Knippert snel en
groen gedurende 15 seconden.)
Controlelampje Smart entry-systeem met
startknop
Geeft aan dat het stuurslot nog is vergren-
deld.
 Ontgrendel het stuurslot. (Blz. 185)
Een
keer(Knippert gedurende 30 seconden geel.)
Controlelampje Smart entry-systeem met
startknop
• Toen de portieren werden ontgrendeld
met de mechanische sleutel en de start-
knop vervolgens werd ingedrukt, kon de
elektronische sleutel niet worden gesigna-
leerd in de auto.
• De elektronische sleutel kon niet worden gesignaleerd, ook niet nadat de startknop
tweemaal achter elkaar werd ingedrukt.
 Houd de elektronische sleutel tegen de
startknop terwijl u het rempedaal intrapt.
Zoemer
interieurZoemer
exterieurWaarschu-
wingslampjeWaarschuwingslampje/details/handelingen
YARIS_HV_OM_OM52F30E.book Page 406 Friday, March 27, 2015 11:49 AM

4078-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

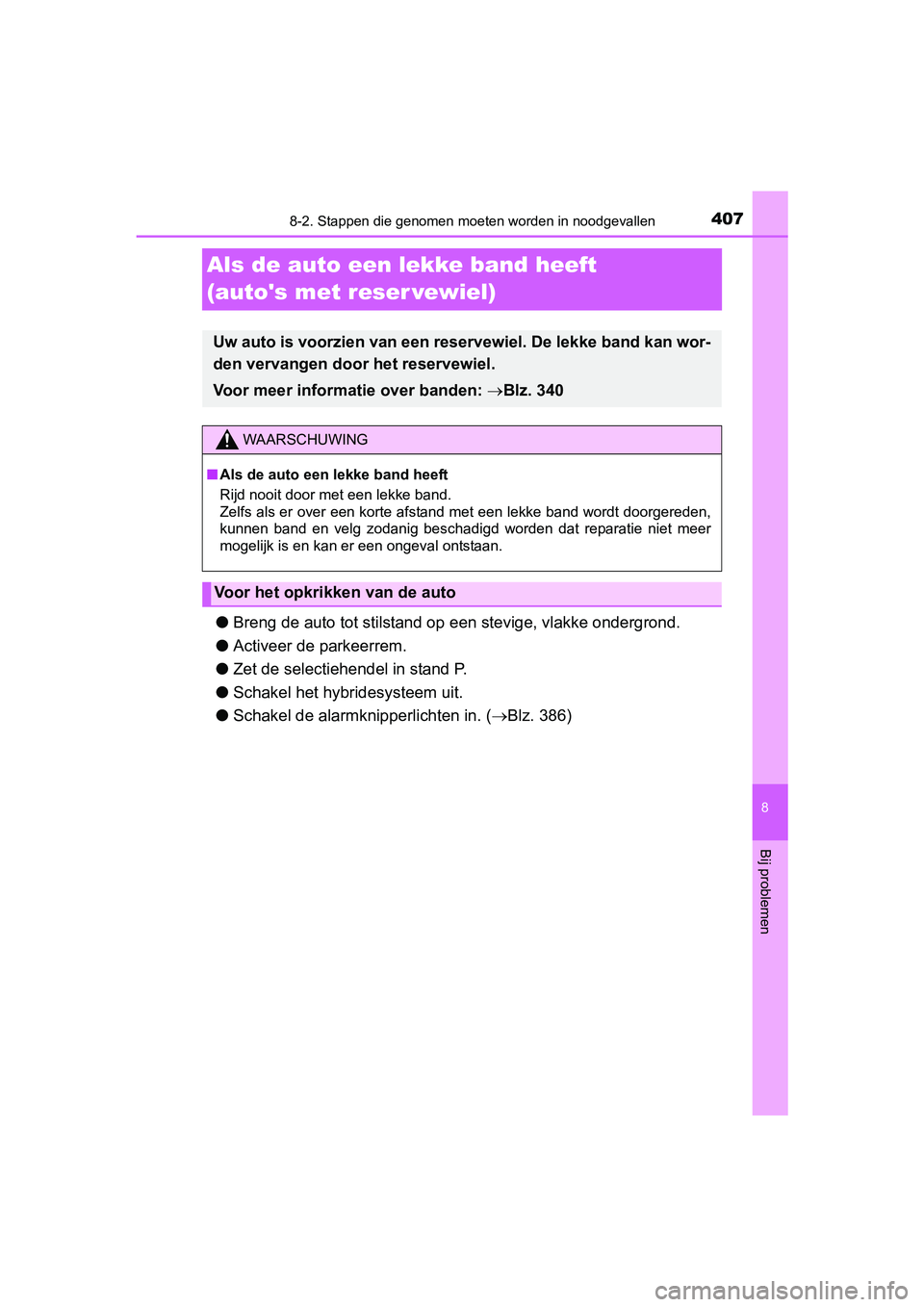

Als de auto een lekke band heeft
(auto's met reser vewiel)
●Breng de auto tot stilstand op een stevige, vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( Blz. 386)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Voor meer informatie over banden: Blz. 340
WAARSCHUWING
■Als de auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto
YARIS_HV_OM_OM52F30E.book Page 407 Friday, March 27, 2015 11:49 AM

4088-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E■

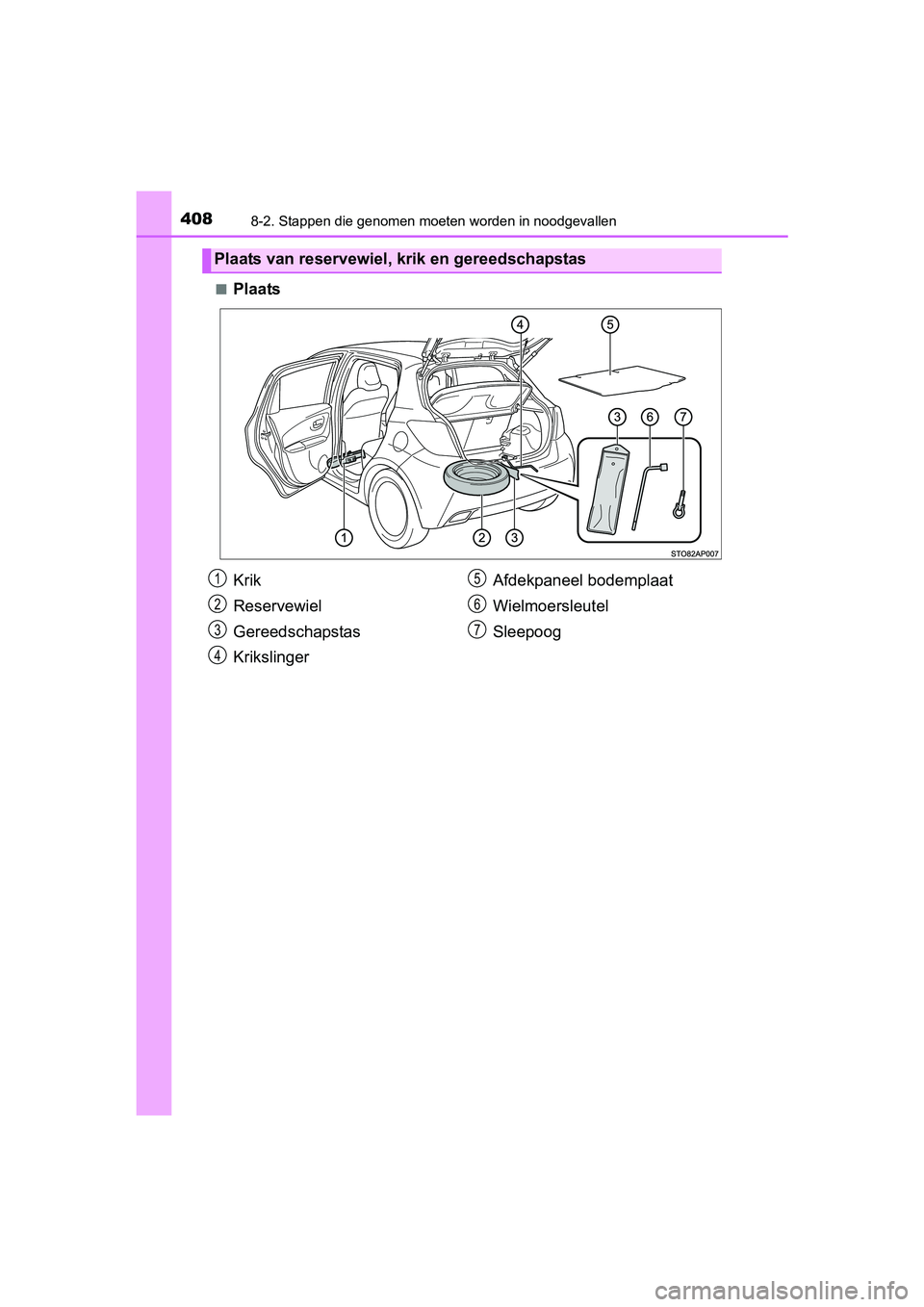

Plaats
Plaats van reservewiel, krik en gereedschapstas
Krik
Reservewiel
Gereedschapstas
Krikslinger
Afdekpaneel bodemplaat
Wielmoersleutel
Sleepoog1
2
3
4
5
6
7
YARIS_HV_OM_OM52F30E.book Page 408
Friday, March 27, 2015 11:49 AM

4098-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

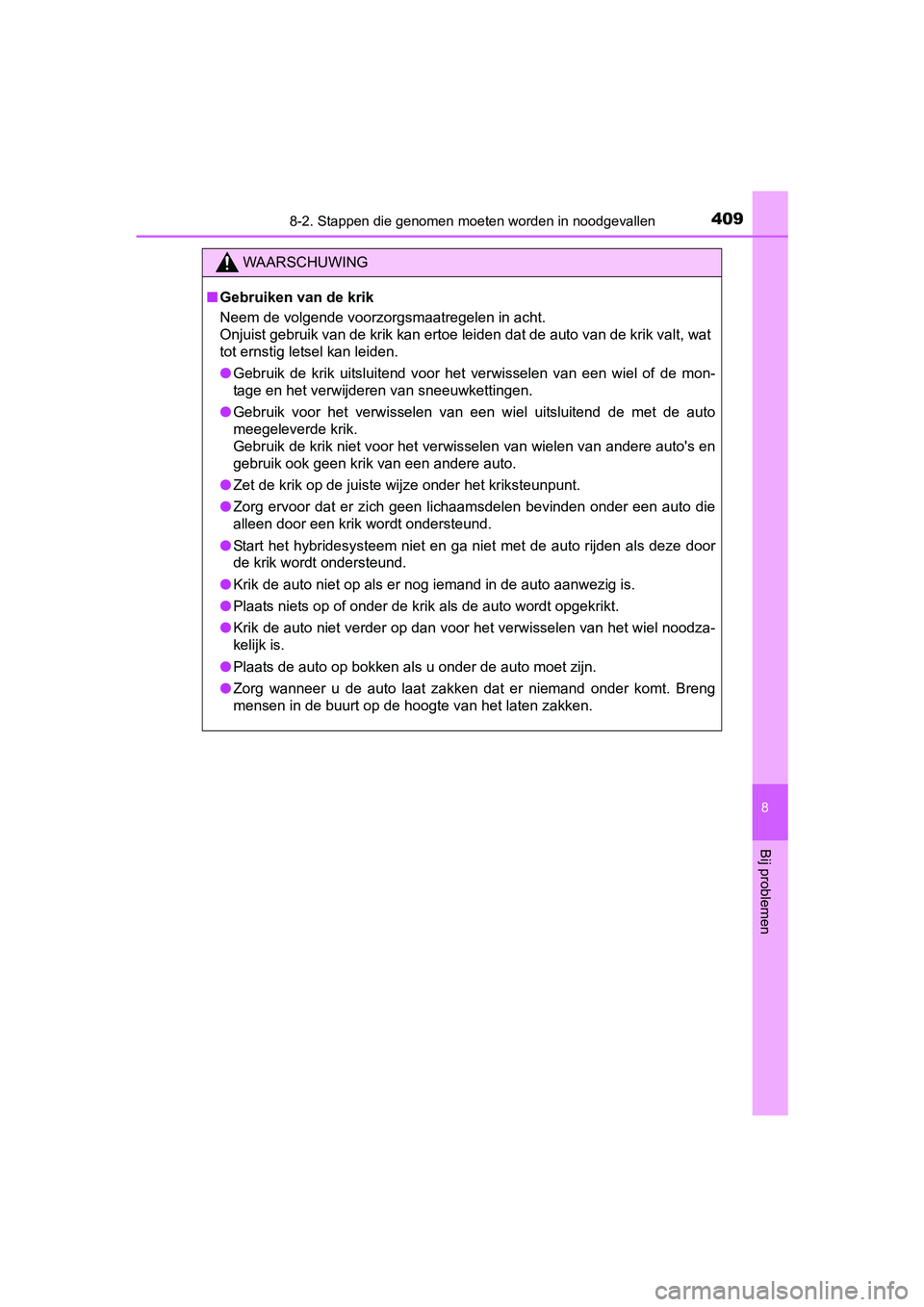

WAARSCHUWING
■Gebruiken van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een wiel uitsluitend de met de auto
meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng
mensen in de buurt op de hoogte van het laten zakken.
YARIS_HV_OM_OM52F30E.book Page 409 Friday, March 27, 2015 11:49 AM

4108-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Schuif de linker voorstoel zo ver
mogelijk naar voren en verwij-
der het afdekkapje.
Haal de krik eruit.Va s t d r a a i e n
Losdraaien
Verwijderen van de krik
1
2
1
2
YARIS_HV_OM_OM52F30E.book Page 410 Friday, March 27, 2015 11:49 AM
