4118-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
Auto's met een compact reservewiel
Auto's met een afdekplaat: Trek de afdekplaat omhoog en trek hem
naar u toe om hem te verwijderen. (Blz. 302)
Verwijder de afdekking van de
bagageruimtevloer.
Verwijder het rubber van het
reservewiel en draai de bevesti-
ging van het reservewiel los.
Auto's met een volwaardig reservewiel
Trek de afdekplaat omhoog en trek hem naar u toe om hem te ver-
wijderen. ( Blz. 302)
Verwijder het rubber van het
reservewiel en draai de bevesti-
ging van het reservewiel los.

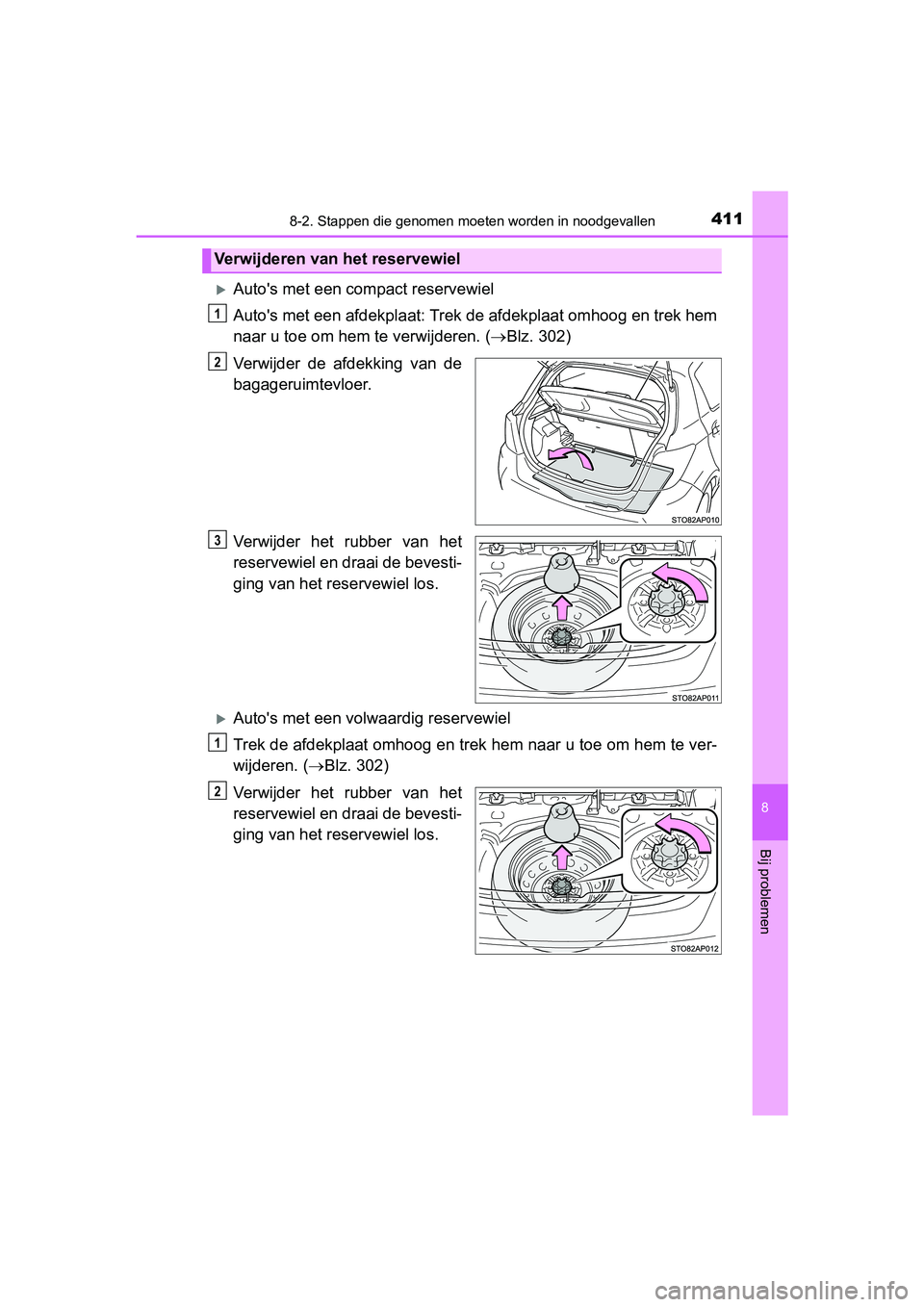

Verwijderen van het reservewiel
1
2
3
1
2
YARIS_HV_OM_OM52F30E.book Page 411 Friday, March 27, 2015 11:49 AM

4128-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Plaats wielblokken.
Auto's met stalen velgen: Verwij-
der de wieldop met een sleutel.
Plaats, om de wieldop te bescher-
men, een doek tussen de sleutel
en de wieldop.
Draai de wielmoeren iets los
(één slag).

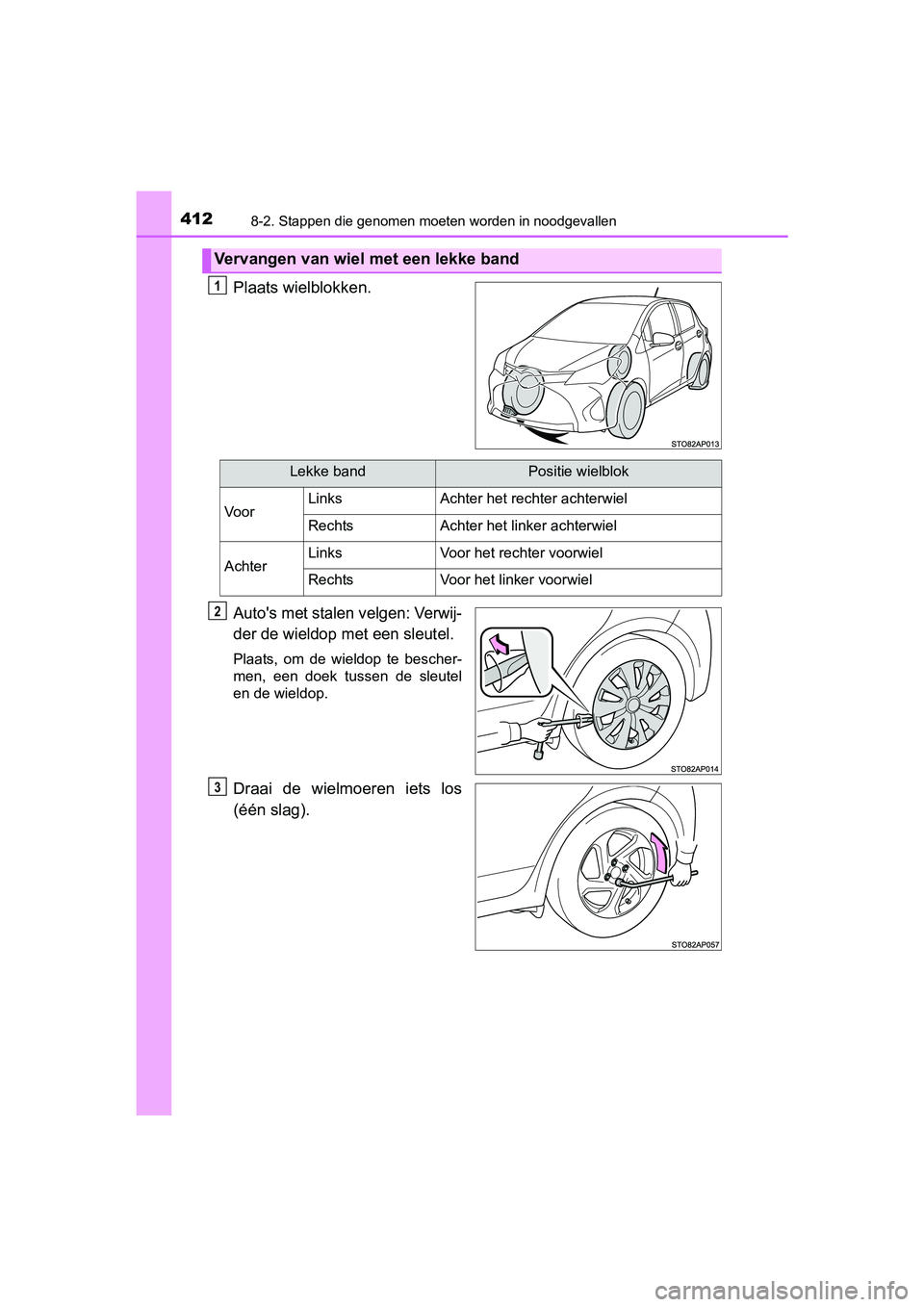

Vervangen van wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
YARIS_HV_OM_OM52F30E.book Page 412 Friday, March 27, 2015 11:49 AM

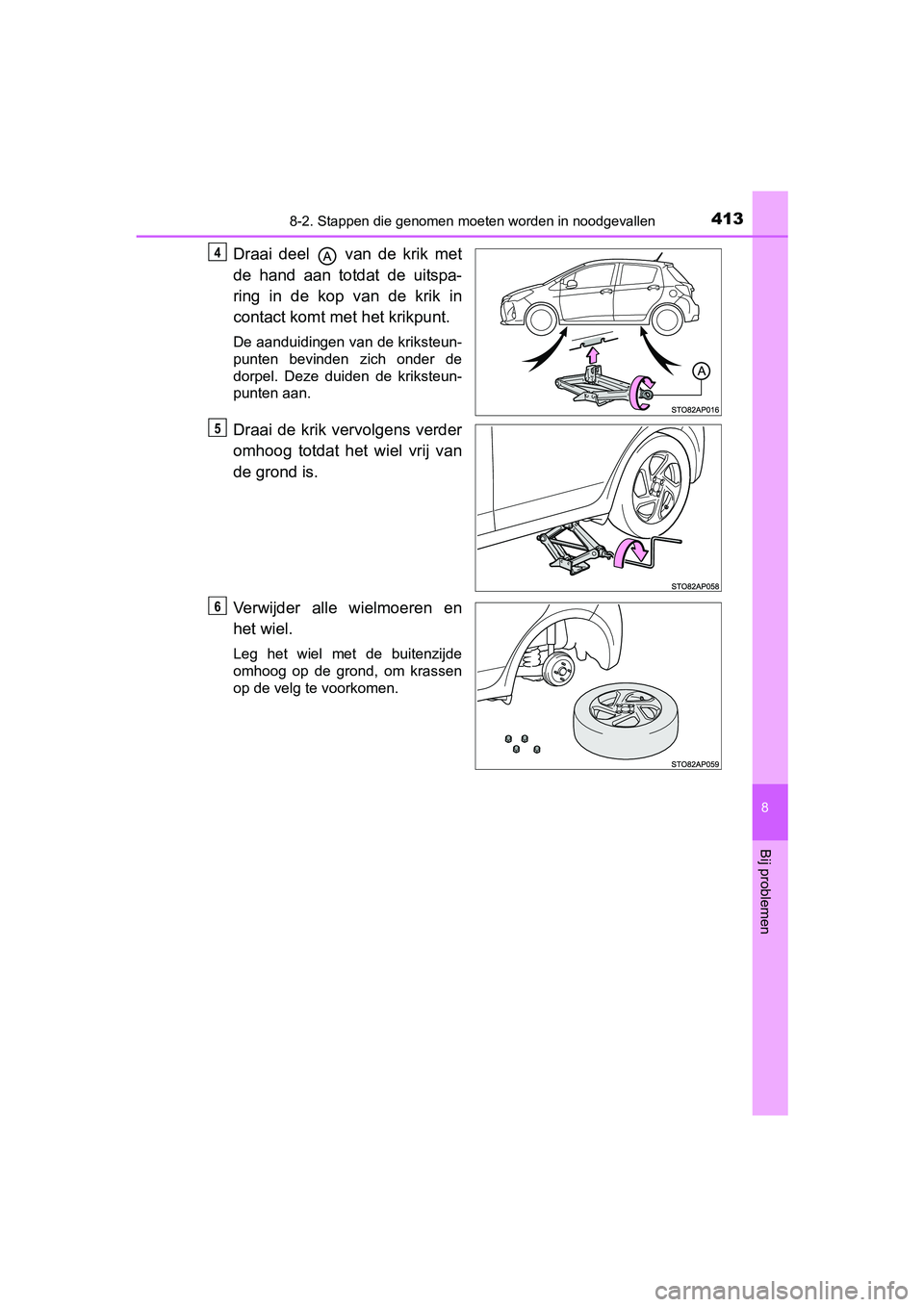

4138-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
Draai deel van de krik met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het krikpunt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
YARIS_HV_OM_OM52F30E.book Page 413 Friday, March 27, 2015 11:49 AM

4148-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

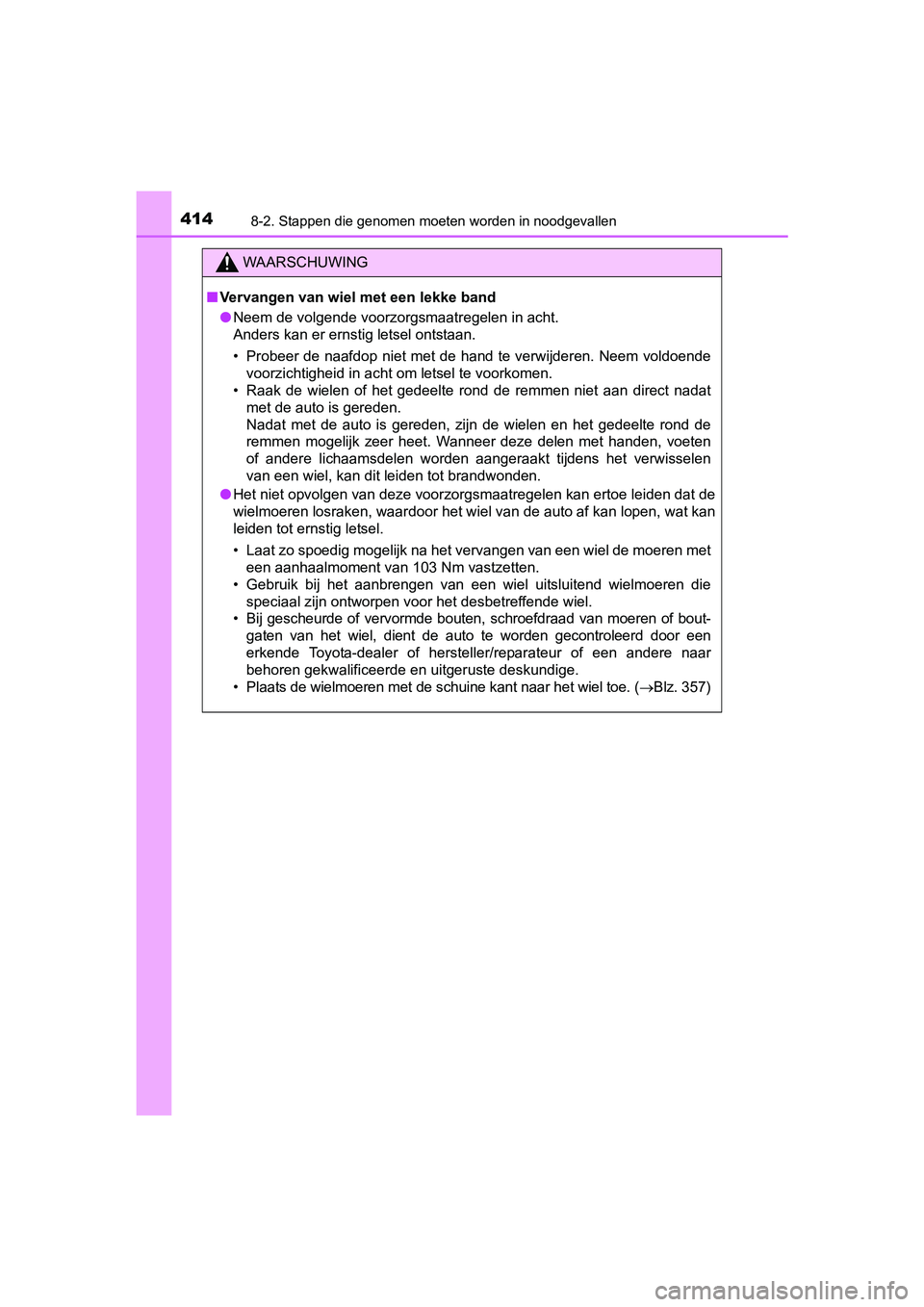

WAARSCHUWING
■Vervangen van wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de
remmen mogelijk zeer heet. Wanneer deze delen met handen, voeten
of andere lichaamsdelen worden aangeraakt tijdens het verwisselen
van een wiel, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een aanhaalmoment van 103 Nm vastzetten.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. ( Blz. 357)
YARIS_HV_OM_OM52F30E.book Page 414 Friday, March 27, 2015 11:49 AM

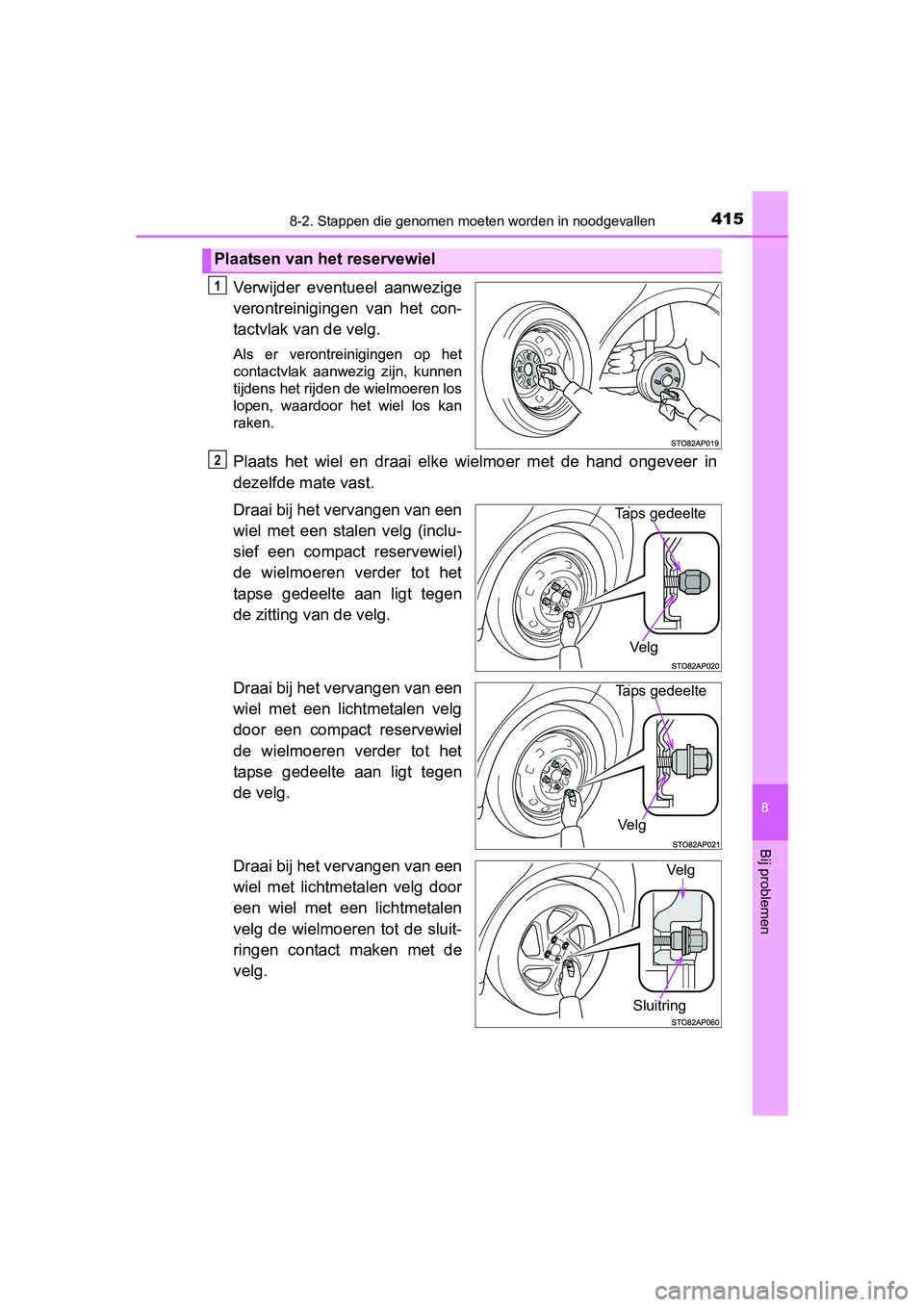

4158-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een stalen velg (inclu-
sief een compact reservewiel)
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de zitting van de velg.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een compact reservewiel
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Ve l g
Taps gedeelte
Ve l g
Vel g
Sluitring
YARIS_HV_OM_OM52F30E.book Page 415 Friday, March 27, 2015 11:49 AM

4168-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

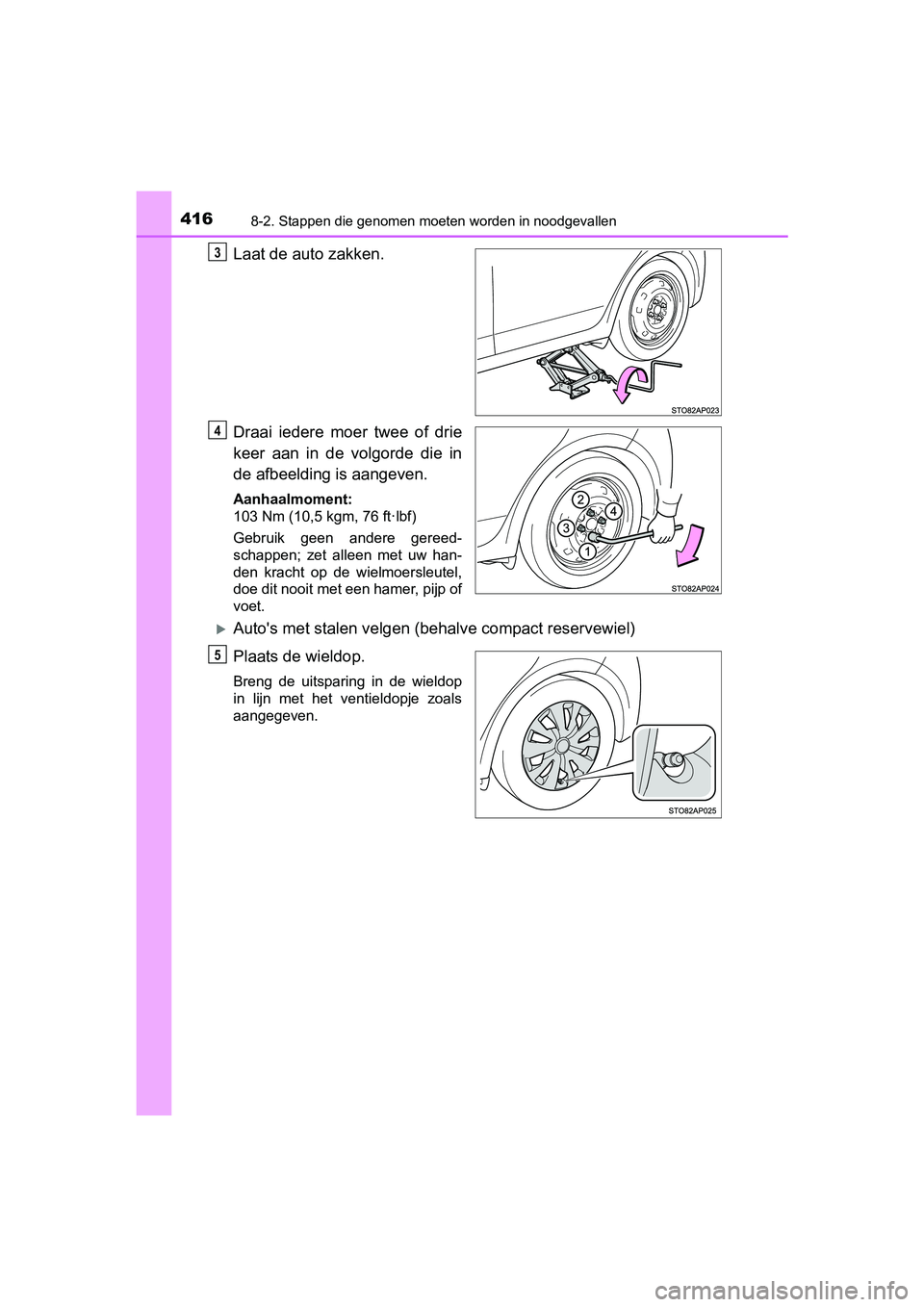

Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft·lbf)
Gebruik geen andere gereed-
schappen; zet alleen met uw han-
den kracht op de wielmoersleutel,
doe dit nooit met een hamer, pijp of
voet.
Auto's met stalen velgen (behalve compact reservewiel)
Plaats de wieldop.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
3
4
5
YARIS_HV_OM_OM52F30E.book Page 416 Friday, March 27, 2015 11:49 AM

4178-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

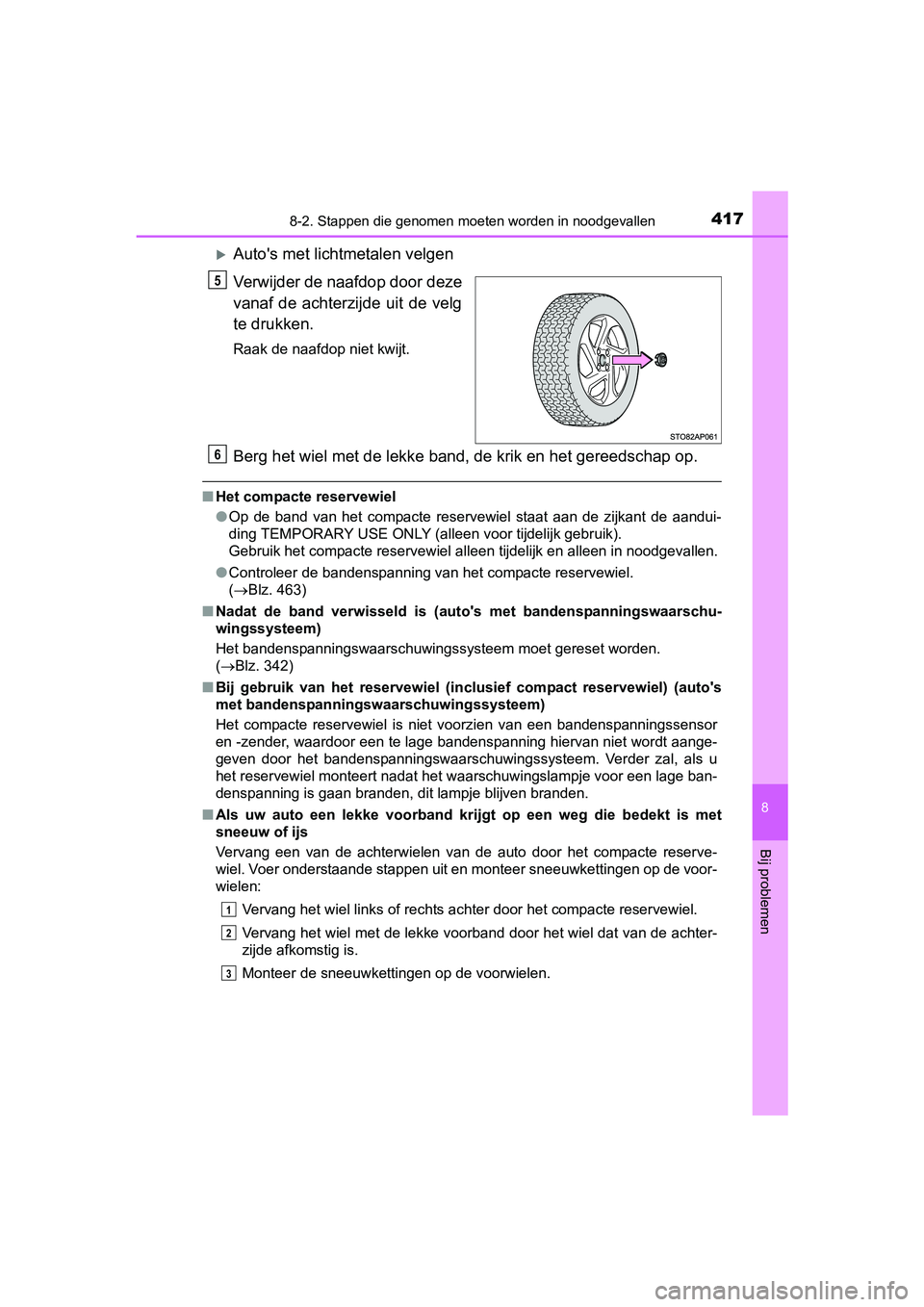

Auto's met lichtmetalen velgen
Verwijder de naafdop door deze
vanaf de achterzijde uit de velg
te drukken.
Raak de naafdop niet kwijt.
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(Blz. 463)
■ Nadat de band verwisseld is (auto's met bandenspanningswaarschu-
wingssysteem)
Het bandenspanningswaarschuwingssysteem moet gereset worden.
(Blz. 342)
■ Bij gebruik van het reservewiel (inclu sief compact reservewiel) (auto's
met bandenspanningswaarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte reserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reservewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer de sneeuwkettingen op de voorwielen.
5
6
1
2
3
YARIS_HV_OM_OM52F30E.book Page 417 Friday, March 27, 2015 11:49 AM

4188-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E■

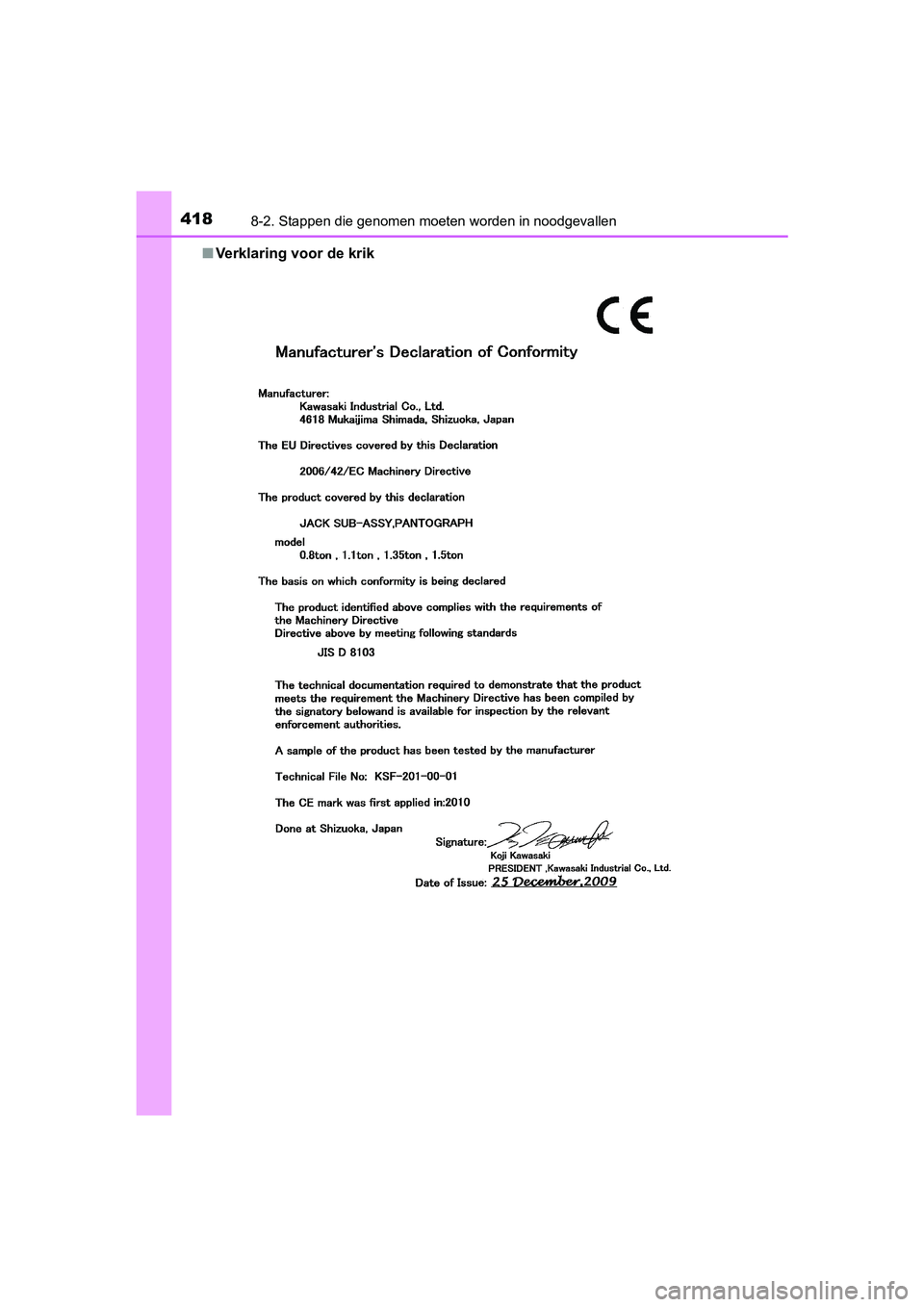

Verklaring voor de krik
YARIS_HV_OM_OM52F30E.book Page 418 Friday, March 27, 2015 11:49 AM

4198-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
YARIS_HV_OM_OM52F30E.book Page 419 Friday, March 27, 2015 11:49 AM

4208-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

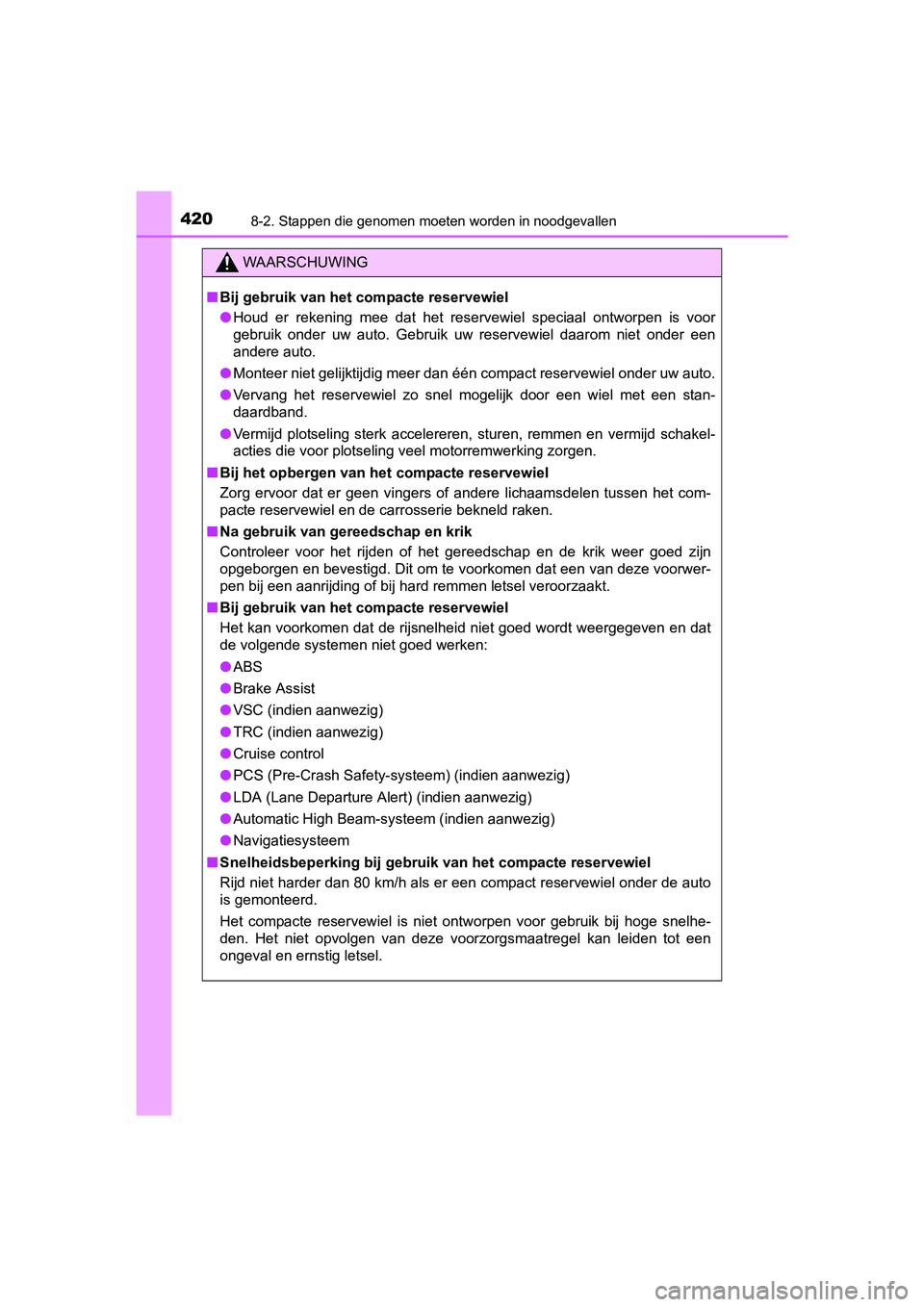

WAARSCHUWING
■Bij gebruik van het compacte reservewiel
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onder uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling sterk accelereren, sturen, remmen en vermijd schakel-
acties die voor plotseling veel motorremwerking zorgen.
■ Bij het opbergen van het compacte reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het com-
pacte reservewiel en de carrosserie bekneld raken.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
■ Bij gebruik van het compacte reservewiel
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat
de volgende systemen niet goed werken:
● ABS
● Brake Assist
● VSC (indien aanwezig)
● TRC (indien aanwezig)
● Cruise control
● PCS (Pre-Crash Safety-systeem) (indien aanwezig)
● LDA (Lane Departure Al ert) (indien aanwezig)
● Automatic High Beam-systeem (indien aanwezig)
● Navigatiesysteem
■ Snelheidsbeperking bij gebrui k van het compacte reservewiel
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hoge snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een
ongeval en ernstig letsel.
