4318-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

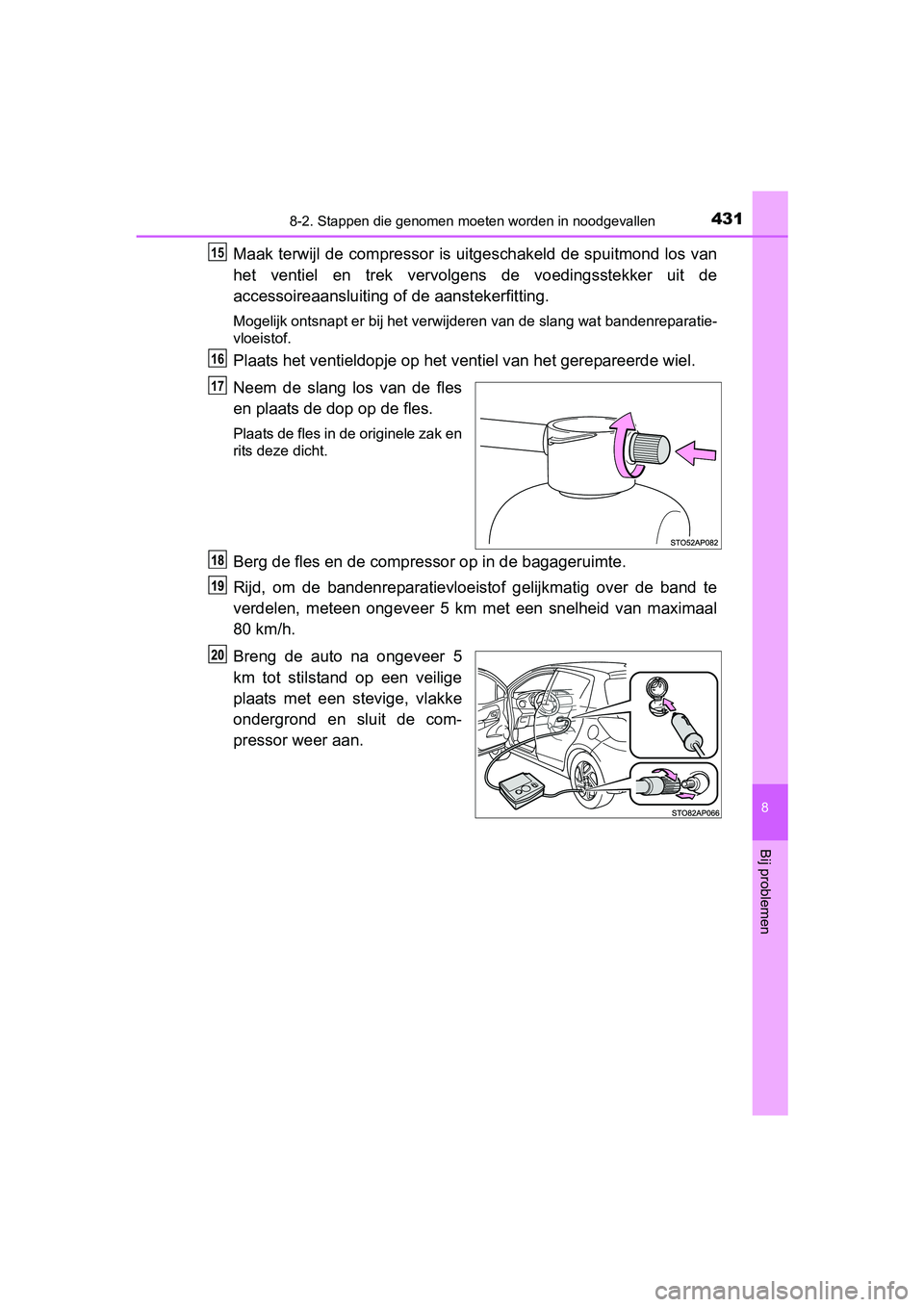

Maak terwijl de compressor is uitgeschakeld de spuitmond los van
het ventiel en trek vervol gens de voedingsstekker uit de
accessoireaansluiting of de aanstekerfitting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer 5
km tot stilstand op een veilige
plaats met een stevige, vlakke
ondergrond en sluit de com-
pressor weer aan.
15
16
17
YARIS_HV_OM_OM52F30E.book Page 431 Friday, March 27, 2015 11:49 AM

4328-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

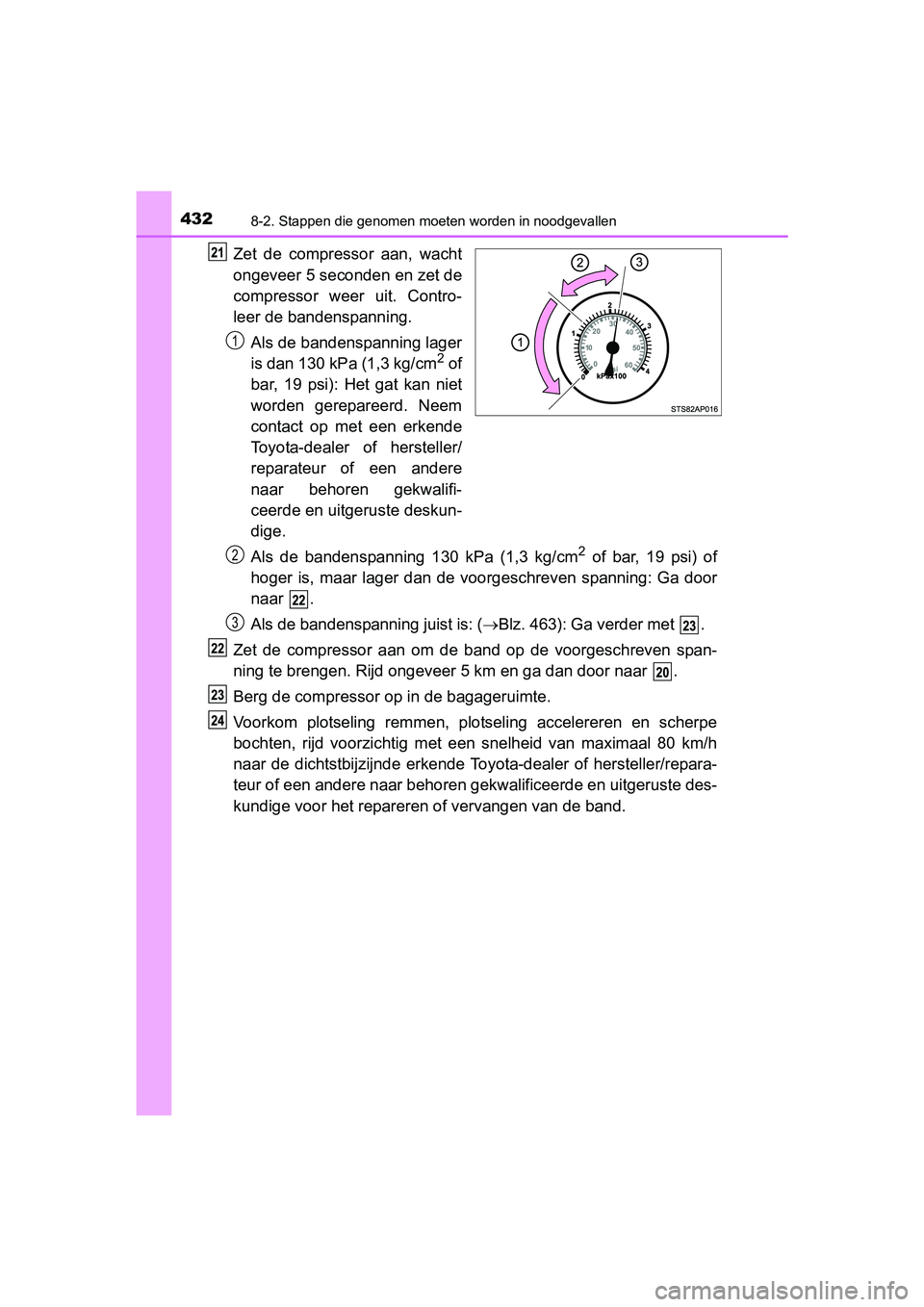

Zet de compressor aan, wacht
ongeveer 5 seconden en zet de
compressor weer uit. Contro-
leer de bandenspanning.Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is: ( Blz. 463): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan door naar .
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten, rijd voorzichtig met een snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige voor het repareren of vervangen van de band.
1
2
3
YARIS_HV_OM_OM52F30E.book Page 432 Friday, March 27, 2015 11:49 AM

4338-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

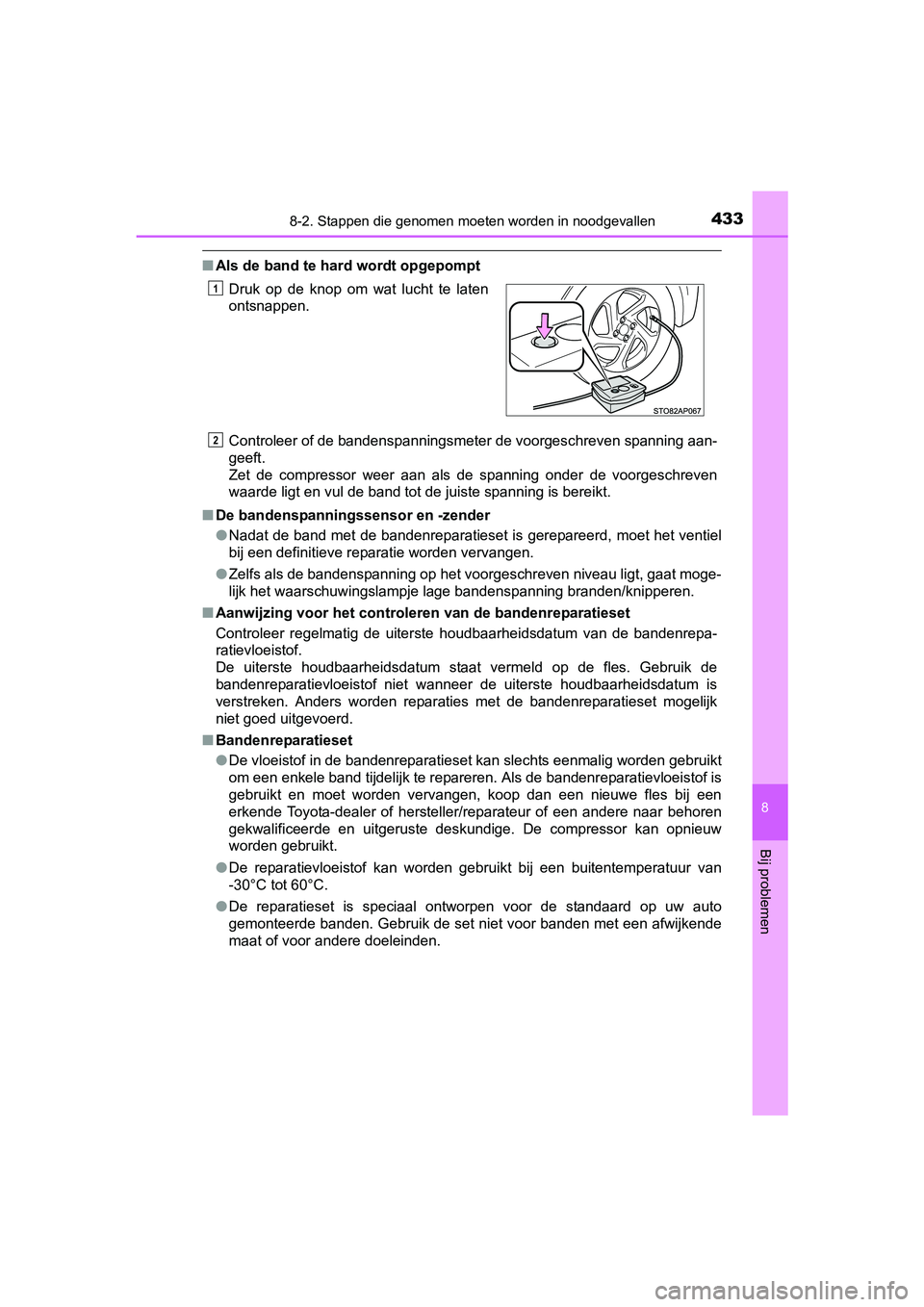

■Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spanning aan-
geeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ De bandenspanningssensor en -zender
●Nadat de band met de bandenreparatieset is gerepareerd, moet het ventiel
bij een definitieve reparatie worden vervangen.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.
■ Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de
bandenreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is
verstreken. Anders worden reparaties met de bandenreparatieset mogelijk
niet goed uitgevoerd.
■ Bandenreparatieset
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en moet worden vervangen, koop dan een nieuwe fles bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. De compressor kan opnieuw
worden gebruikt.
● De reparatievloeistof kan worden gebruikt bij een buitentemperatuur van
-30°C tot 60°C.
● De reparatieset is speciaal ontworpen voor de standaard op uw auto
gemonteerde banden. Gebruik de set niet voor banden met een afwijkende
maat of voor andere doeleinden. Druk op de knop om wat lucht te laten
ontsnappen.
1
2
YARIS_HV_OM_OM52F30E.book Page 433 Friday, March 27, 2015 11:49 AM

4348-2. Stappen die genomen moeten worden in noodgevallen

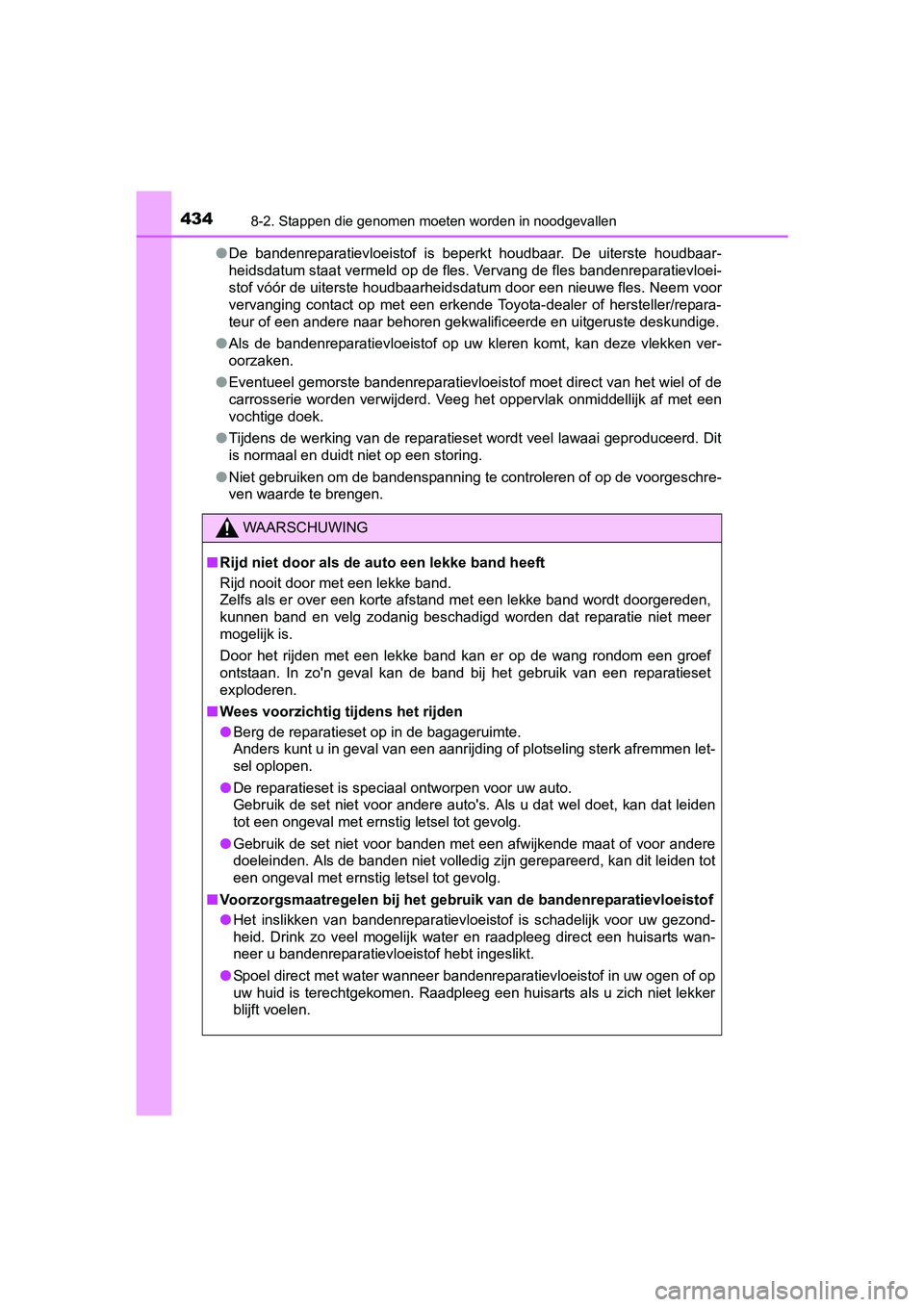

YARIS_HV_EE_OM52F30E●
De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. Vervang de fles bandenreparatievloei-
stof vóór de uiterste houdbaarheidsdatum door een nieuwe fles. Neem voor
vervanging contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
WAARSCHUWING
■Rijd niet door als de auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
■ Wees voorzichtig tijdens het rijden
● Berg de reparatieset op in de bagageruimte.
Anders kunt u in geval van een aanrijding of plotseling sterk afremmen let-
sel oplopen.
● De reparatieset is speciaal ontworpen voor uw auto.
Gebruik de set niet voor andere auto's. Als u dat wel doet, kan dat leiden
tot een ongeval met ernstig letsel tot gevolg.
● Gebruik de set niet voor banden met een afwijkende maat of voor andere
doeleinden. Als de banden niet volledig zijn gerepareerd, kan dit leiden tot
een ongeval met ernstig letsel tot gevolg.
■ Voorzorgsmaatregelen bij het gebrui k van de bandenreparatievloeistof
● Het inslikken van bandenreparatievloeistof is schadelijk voor uw gezond-
heid. Drink zo veel mogelijk water en raadpleeg direct een huisarts wan-
neer u bandenreparatievloeistof hebt ingeslikt.
● Spoel direct met water wanneer bandenreparatievloeistof in uw ogen of op
uw huid is terechtgekomen. Raadpleeg een huisarts als u zich niet lekker
blijft voelen.
YARIS_HV_OM_OM52F30E.book Page 434 Friday, March 27, 2015 11:49 AM

4358-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

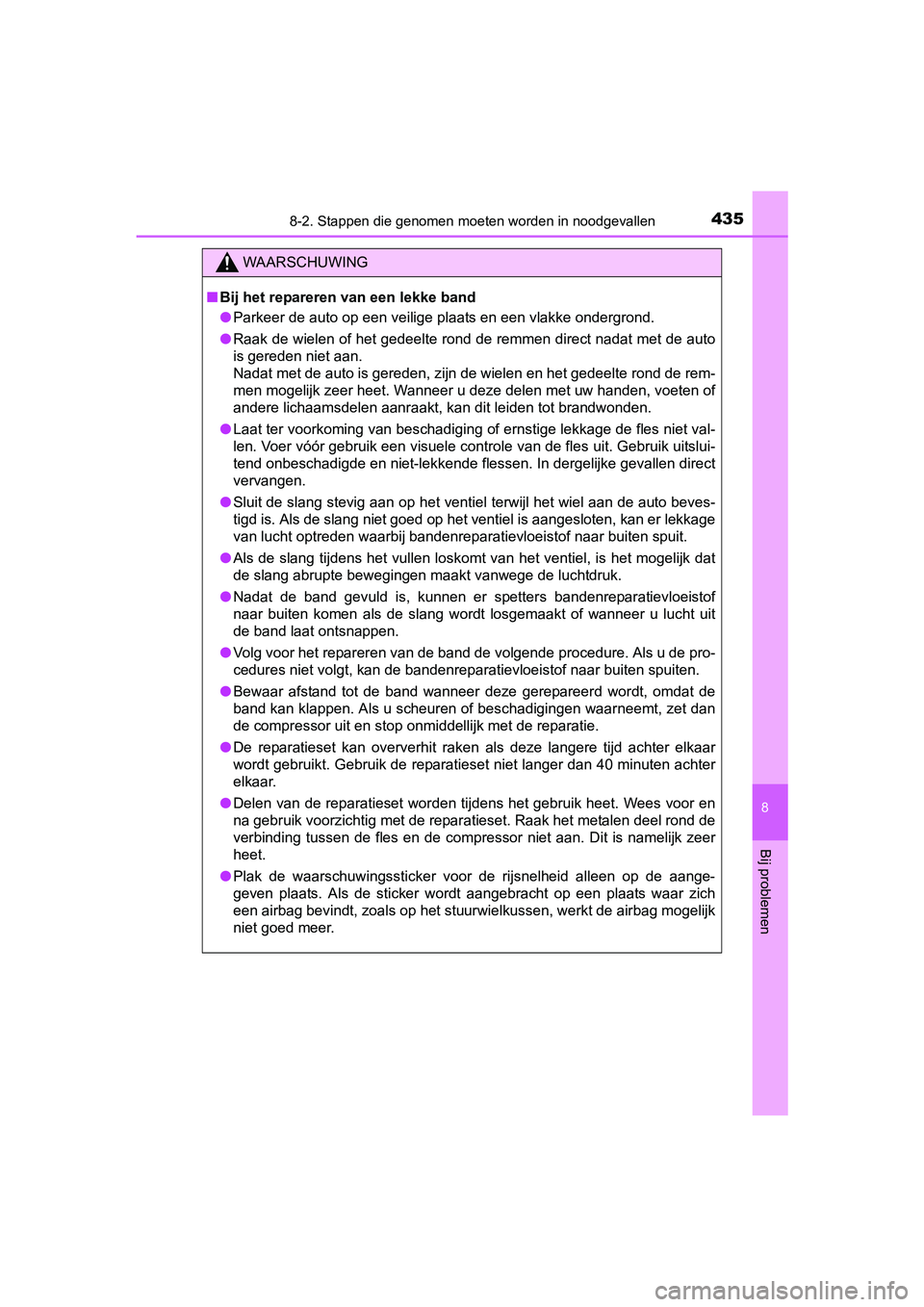

WAARSCHUWING
■Bij het repareren van een lekke band
● Parkeer de auto op een veilige plaats en een vlakke ondergrond.
● Raak de wielen of het gedeelte rond de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit leiden tot brandwonden.
● Laat ter voorkoming van beschadiging of ernstige lekkage de fles niet val-
len. Voer vóór gebruik een visuele controle van de fles uit. Gebruik uitslui-
tend onbeschadigde en niet-lekkende flessen. In dergelijke gevallen direct
vervangen.
● Sluit de slang stevig aan op het ventiel terwijl het wiel aan de auto beves-
tigd is. Als de slang niet goed op het ventiel is aangesloten, kan er lekkage
van lucht optreden waarbij bandenreparatievloeistof naar buiten spuit.
● Als de slang tijdens het vullen loskomt van het ventiel, is het mogelijk dat
de slang abrupte bewegingen maakt vanwege de luchtdruk.
● Nadat de band gevuld is, kunnen er spetters bandenreparatievloeistof
naar buiten komen als de slang wordt losgemaakt of wanneer u lucht uit
de band laat ontsnappen.
● Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
● Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Als u scheuren of beschadigingen waarneemt, zet dan
de compressor uit en stop onmiddellijk met de reparatie.
● De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minuten achter
elkaar.
● Delen van de reparatieset worden tijdens het gebruik heet. Wees voor en
na gebruik voorzichtig met de reparatieset. Raak het metalen deel rond de
verbinding tussen de fles en de compressor niet aan. Dit is namelijk zee\
r
heet.
● Plak de waarschuwingssticker voor de rijsnelheid alleen op de aange-
geven plaats. Als de sticker wordt aangebracht op een plaats waar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airbag mogelijk
niet goed meer.
YARIS_HV_OM_OM52F30E.book Page 435 Friday, March 27, 2015 11:49 AM

4368-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

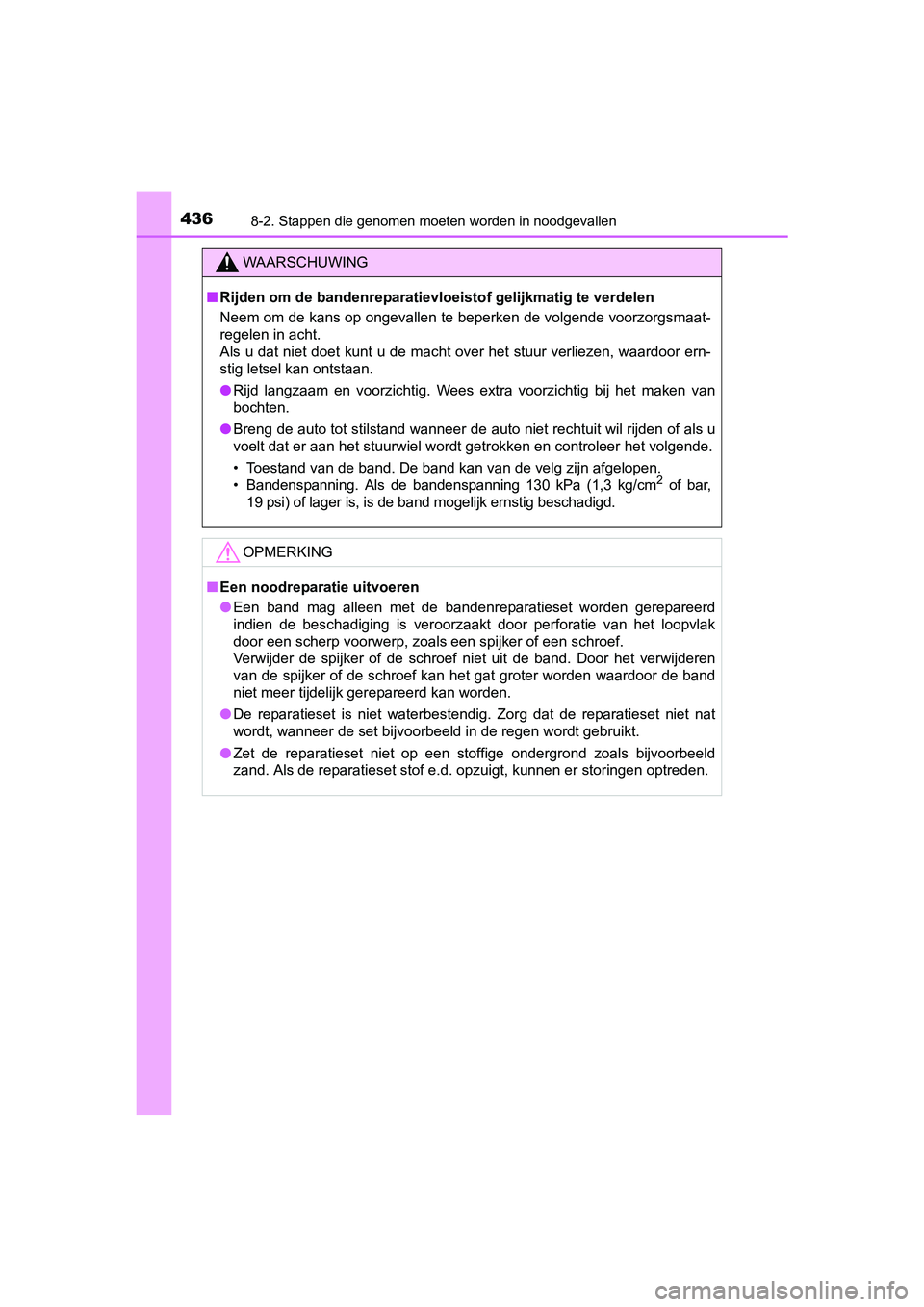

WAARSCHUWING
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, waardoor ern-
stig letsel kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van
bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil rijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk ernstig beschadigd.
OPMERKING
■ Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareerd
indien de beschadiging is veroorzaakt door perforatie van het loopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de reparatieset niet nat
wordt, wanneer de set bijvoorbeeld in de regen wordt gebruikt.
● Zet de reparatieset niet op een stoffige ondergrond zoals bijvoorbeeld
zand. Als de reparatieset stof e.d. opzuigt, kunnen er storingen optreden.
YARIS_HV_OM_OM52F30E.book Page 436 Friday, March 27, 2015 11:49 AM

4378-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

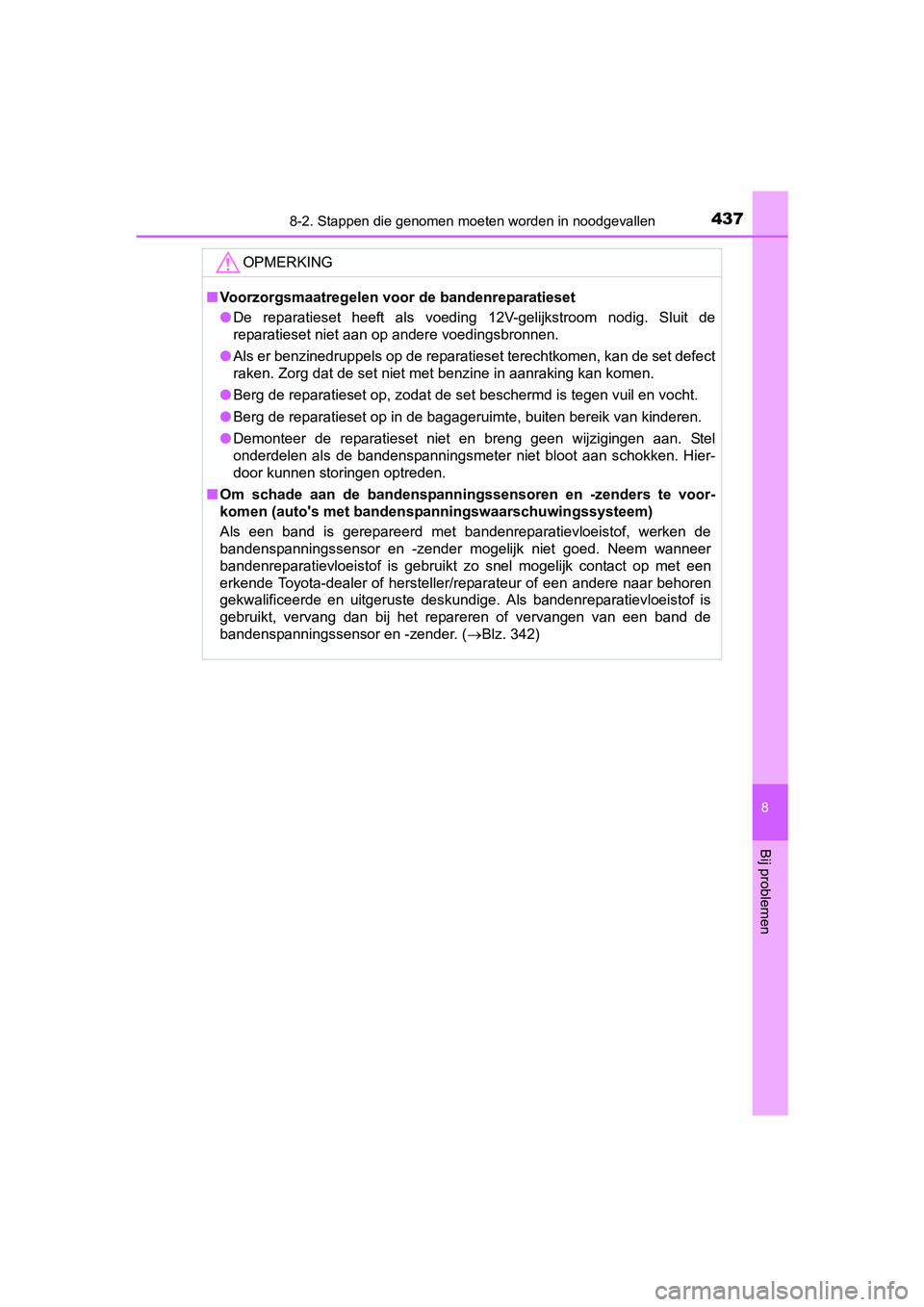

OPMERKING
■Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de
reparatieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de bagageruimte, buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Om schade aan de bandenspanning ssensoren en -zenders te voor-
komen (auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de
bandenspanningssensor en -zender mogelijk niet goed. Neem wanneer
bandenreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Als bandenreparatievloeistof is
gebruikt, vervang dan bij het repareren of vervangen van een band de
bandenspanningssensor en -zender. ( Blz. 342)
YARIS_HV_OM_OM52F30E.book Page 437 Friday, March 27, 2015 11:49 AM

4388-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Als het hybridesysteem niet kan worden
gestar t
Een van de onderstaande punten ka n het probleem veroorzaken:
● Auto's met Smart entry-systeem en startknop: De elektronische
sleutel werkt mogelijk niet goed. ( Blz. 442)
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank. ( Blz. 208)
● Er kan een storing aanwezig zijn in de startblokkering. ( Blz. 84)
● Er kan een storing aanwezig zijn in het stuurslotsysteem.
● Het hybridesysteem van de motor is mogelijk defect als gevolg van
een elektrische storing, zoals een ontladen batterij van de elektroni-
sche sleutel of een de fecte zekering. Er bestaat echter, afhankelijk
van het soort storing, een noodm aatregel om het hybridesysteem
te starten. ( Blz. 439)
Een van de onderstaande punten ka n het probleem veroorzaken:
● De 12V-accu kan te ver ontladen zijn. ( Blz. 443)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd.
(  Blz. 335)
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het vo lgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. ( Blz. 178, 182)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt geen of weinig geluid.
YARIS_HV_OM_OM52F30E.book Page 438 Friday, March 27, 2015 11:49 AM

4398-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu kan te ver ontladen zijn. ( Blz. 443)
● Een of beide accuklem(men) kan (kunnen) loszitten. (Blz. 335)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het probleem niet verholpen kan worden of als de reparatieprocedure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor-
lopig worden gestart:
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehendel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedu rende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gek walificeerde en uitgeruste deskun-
dige.

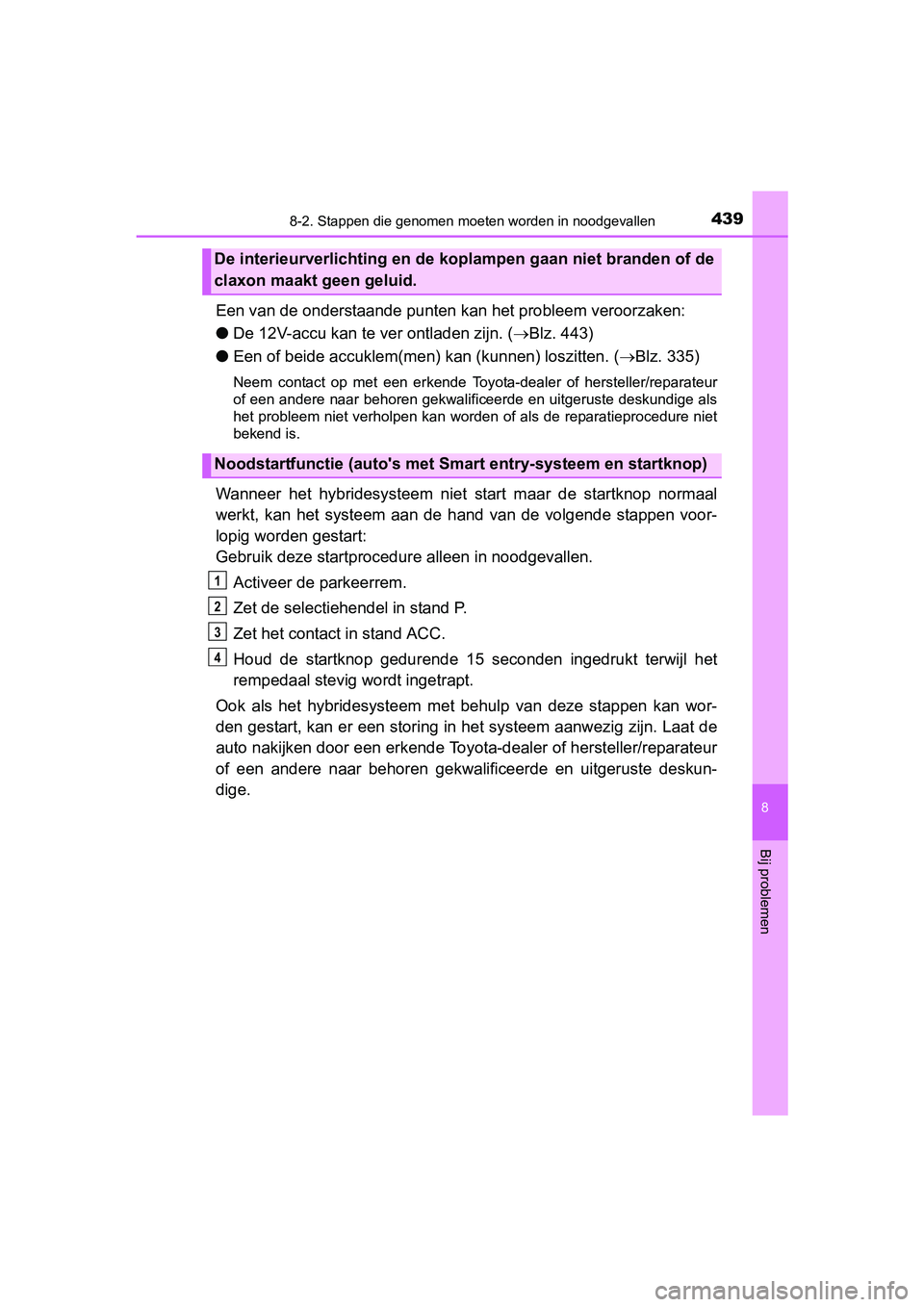

De interieurverlichting en de k oplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop)
1
2
3
4
YARIS_HV_OM_OM52F30E.book Page 439 Friday, March 27, 2015 11:49 AM

4408-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

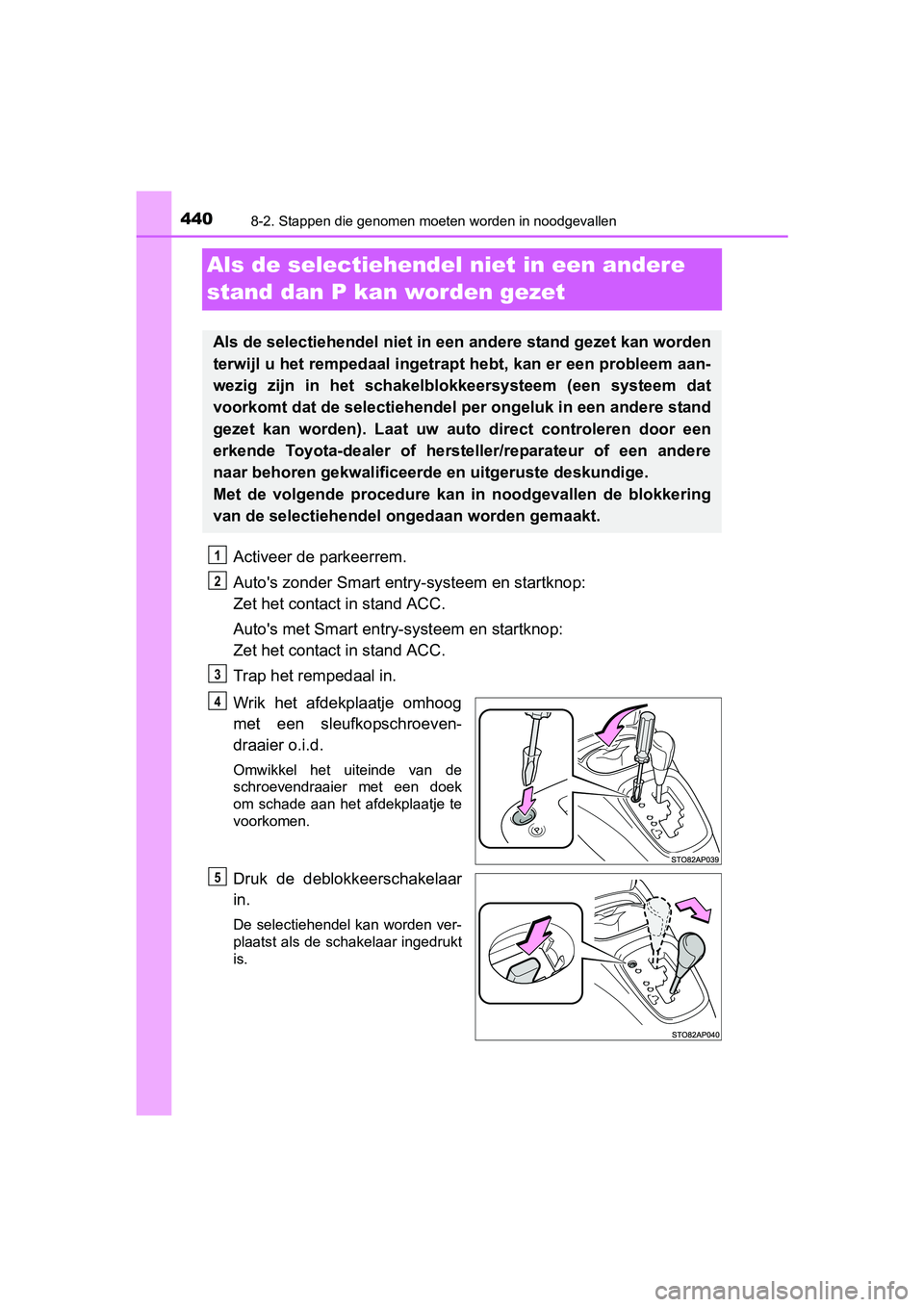

Als de selectiehendel niet in een andere
stand dan P kan worden gezet
Activeer de parkeerrem.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact in stand ACC.
Auto's met Smart entry-systeem en startknop:
Zet het contact in stand ACC.
Trap het rempedaal in.
Wrik het afdekplaatje omhoog
met een sleufkopschroeven-
draaier o.i.d.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan het afdekplaatje te
voorkomen.
Druk de deblokkeerschakelaar
in.
De selectiehendel kan worden ver-
plaatst als de schakelaar ingedrukt
is.
Als de selectiehendel niet in een andere stand gezet kan worden
terwijl u het rempedaal ingetrapt hebt, kan er een probleem aan-
wezig zijn in het schakelblokkeersysteem (een systeem dat
voorkomt dat de selectiehendel per ongeluk in een andere stand
gezet kan worden). Laat uw auto direct controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering
van de selectiehendel ongedaan worden gemaakt.
1
2
3
4
5
YARIS_HV_OM_OM52F30E.book Page 440 Friday, March 27, 2015 11:49 AM
