TOYOTA YARIS HYBRID 2015 Instructieboekje (in Dutch)

3918-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
In geval van nood kunt u een sleepkabel of -ketting aan een sleepoog
vastmaken. Uw auto mag op deze manier alleen op de verharde weg
en met een snelheid lager dan 5 km/h over een korte afstand worden
gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Haal het sleepoog tevoorschijn. ( Blz. 408)
Verwijder de afdekkap van de
voorbumperopening door de
kap te draaien.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.

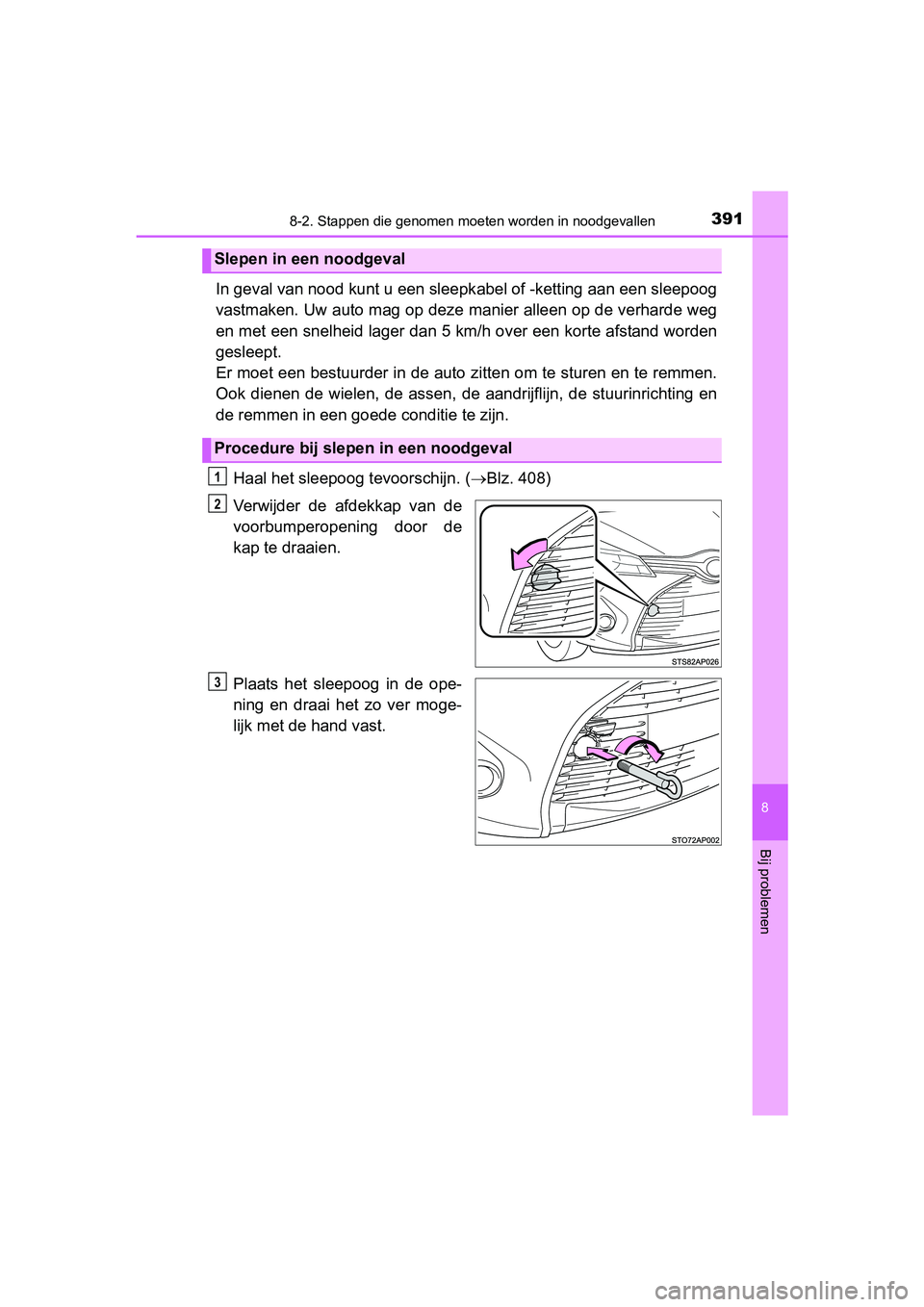

Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3
YARIS_HV_OM_OM52F30E.book Page 391 Friday, March 27, 2015 11:49 AM

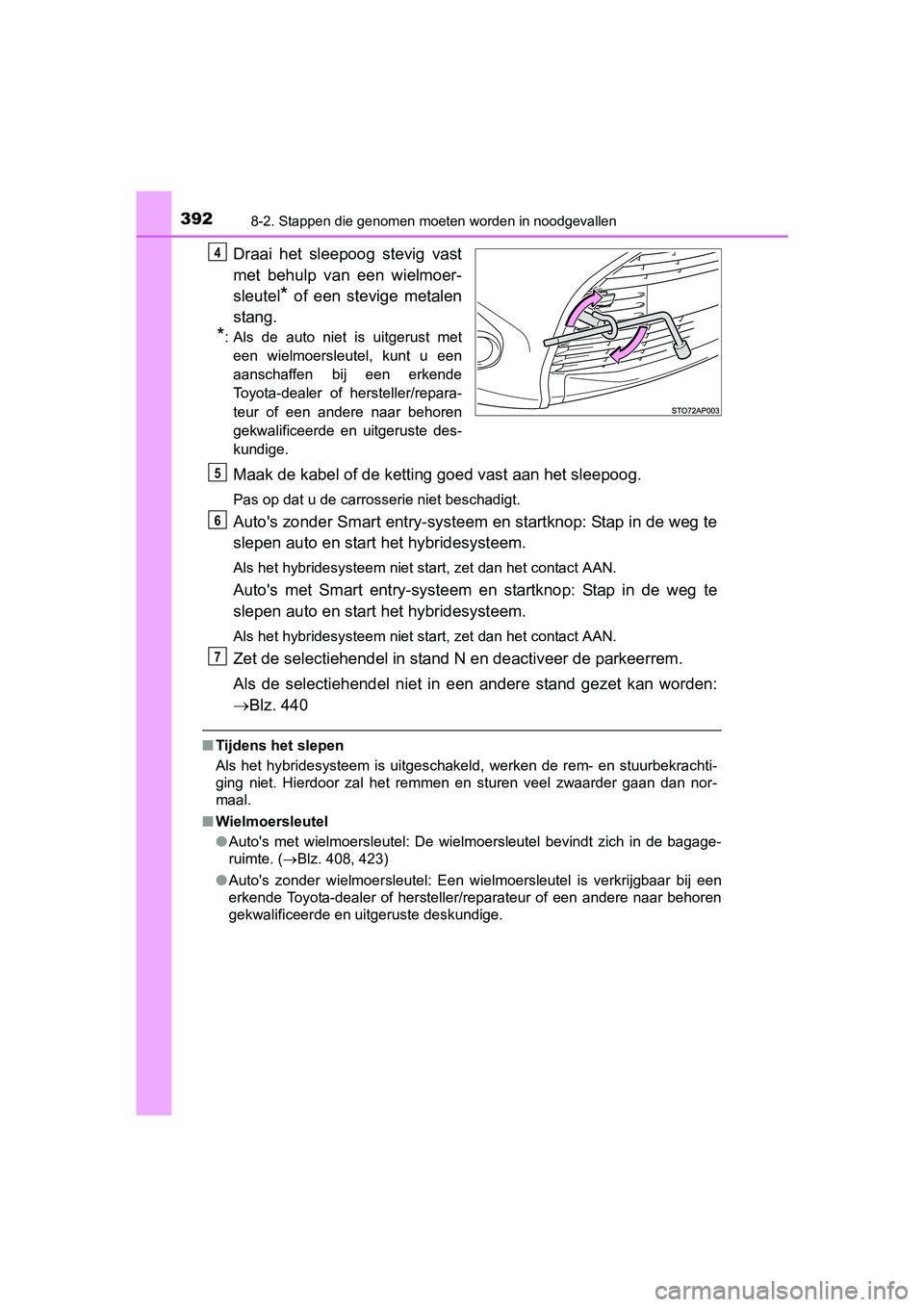

3928-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u een
aanschaffen bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Auto's zonder Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Auto's met Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand gezet kan worden:
 Blz. 440
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuurbekrachti-
ging niet. Hierdoor zal het remmen en sturen veel zwaarder gaan dan nor-
maal.
■ Wielmoersleutel
●Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. ( Blz. 408, 423)
● Auto's zonder wielmoersleutel: Een wi elmoersleutel is verkrijgbaar bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
5
6
7
YARIS_HV_OM_OM52F30E.book Page 392 Friday, March 27, 2015 11:49 AM

3938-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

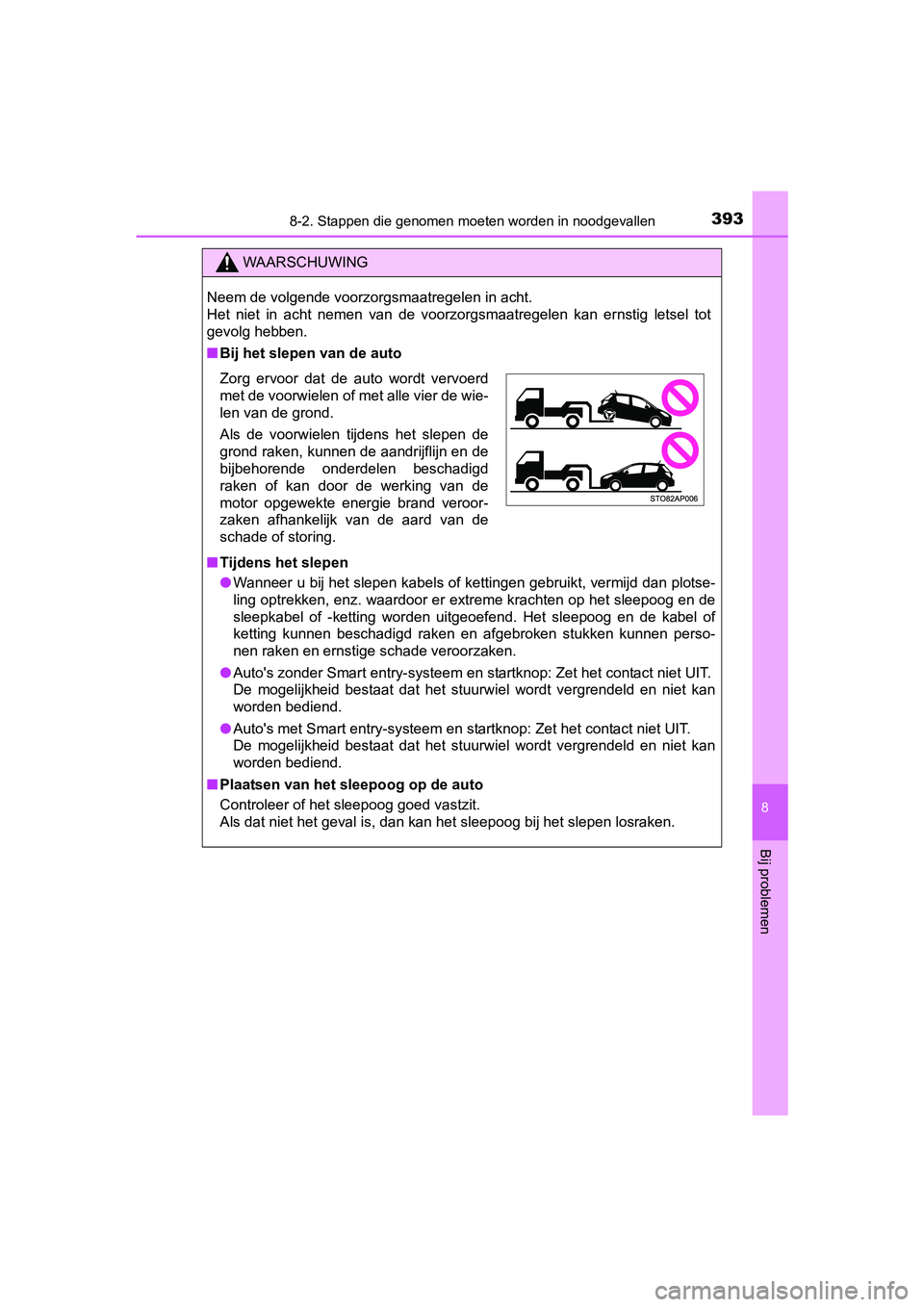

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepoog en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen perso-
nen raken en ernstige schade veroorzaken.
● Auto's zonder Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
● Auto's met Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■ Plaatsen van het sleepoog op de auto
Controleer of het sleepoog goed vastzit.
Als dat niet het geval is, dan kan het sleepoog bij het slepen losraken.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond.
Als de voorwielen tijdens het slepen de
grond raken, kunnen de aandrijflijn en de
bijbehorende onderdelen beschadigd
raken of kan door de werking van de
motor opgewekte energie brand veroor-
zaken afhankelijk van de aard van de
schade of storing.
YARIS_HV_OM_OM52F30E.book Page 393 Friday, March 27, 2015 11:49 AM

3948-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

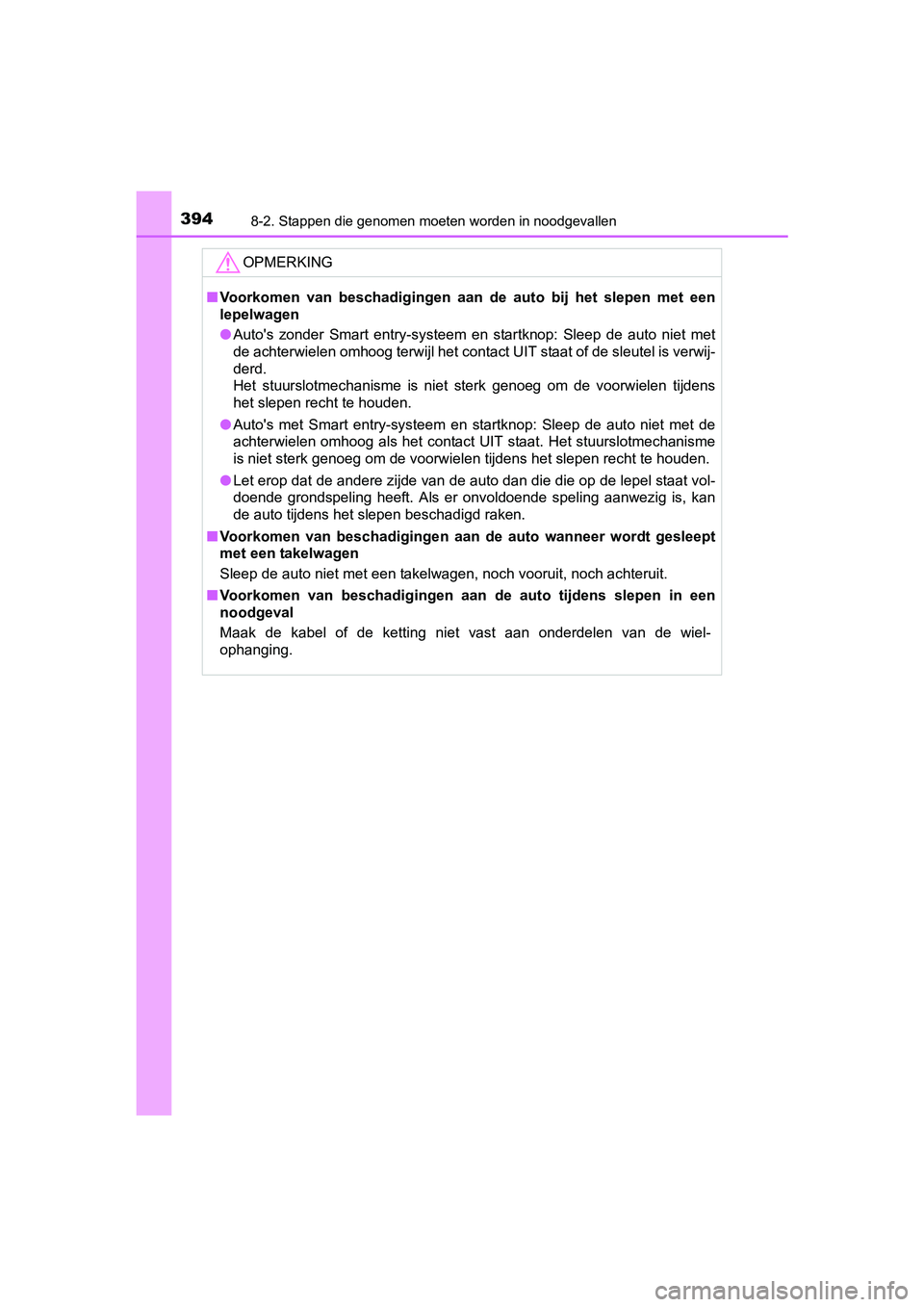

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Auto's zonder Smart entry-systeem en startknop: Sleep de auto niet met
de achterwielen omhoog terwijl het contact UIT staat of de sleutel is verwij-
derd.
Het stuurslotmechanisme is niet sterk genoeg om de voorwielen tijdens
het slepen recht te houden.
● Auto's met Smart entry-systeem en startknop: Sleep de auto niet met de
achterwielen omhoog als het contact UIT staat. Het stuurslotmechanisme
is niet sterk genoeg om de voorwielen tijdens het slepen recht te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepel staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto wanneer wordt gesleept
met een takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achteruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wiel-
ophanging.
YARIS_HV_OM_OM52F30E.book Page 394 Friday, March 27, 2015 11:49 AM

3958-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E

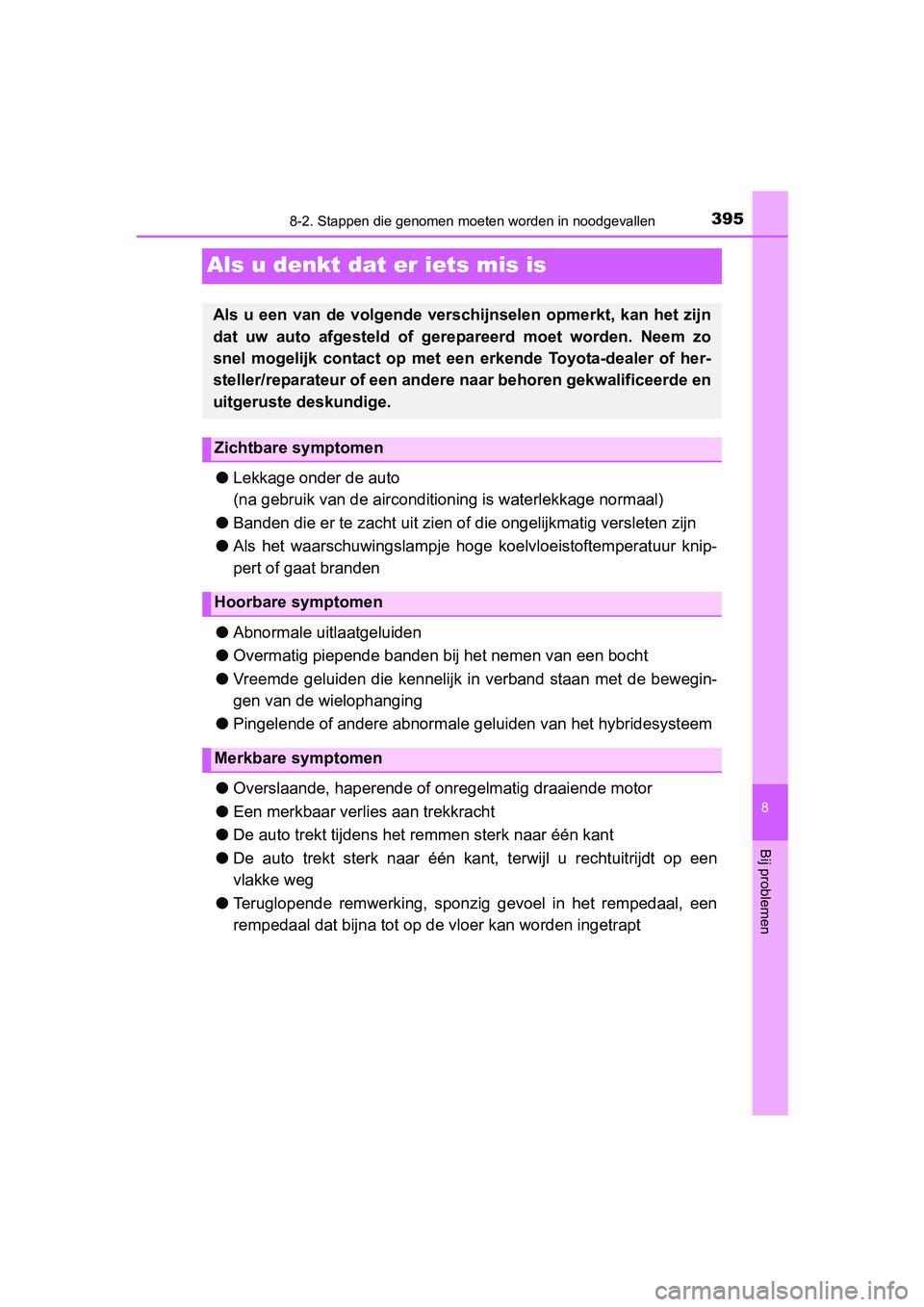

Als u denkt dat er iets mis is
●Lekkage onder de auto
(na gebruik van de airconditioni ng is waterlekkage normaal)
● Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
● Als het waarschuwingslampje hoge koelvloeistoftemperatuur knip-
pert of gaat branden
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale ge luiden van het hybridesysteem
● Overslaande, haperende of onregelmatig draaiende motor
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één ka nt, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, kan het zijn
dat uw auto afgesteld of gerepareerd moet worden. Neem zo
snel mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
YARIS_HV_OM_OM52F30E.book Page 395 Friday, March 27, 2015 11:49 AM

3968-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E

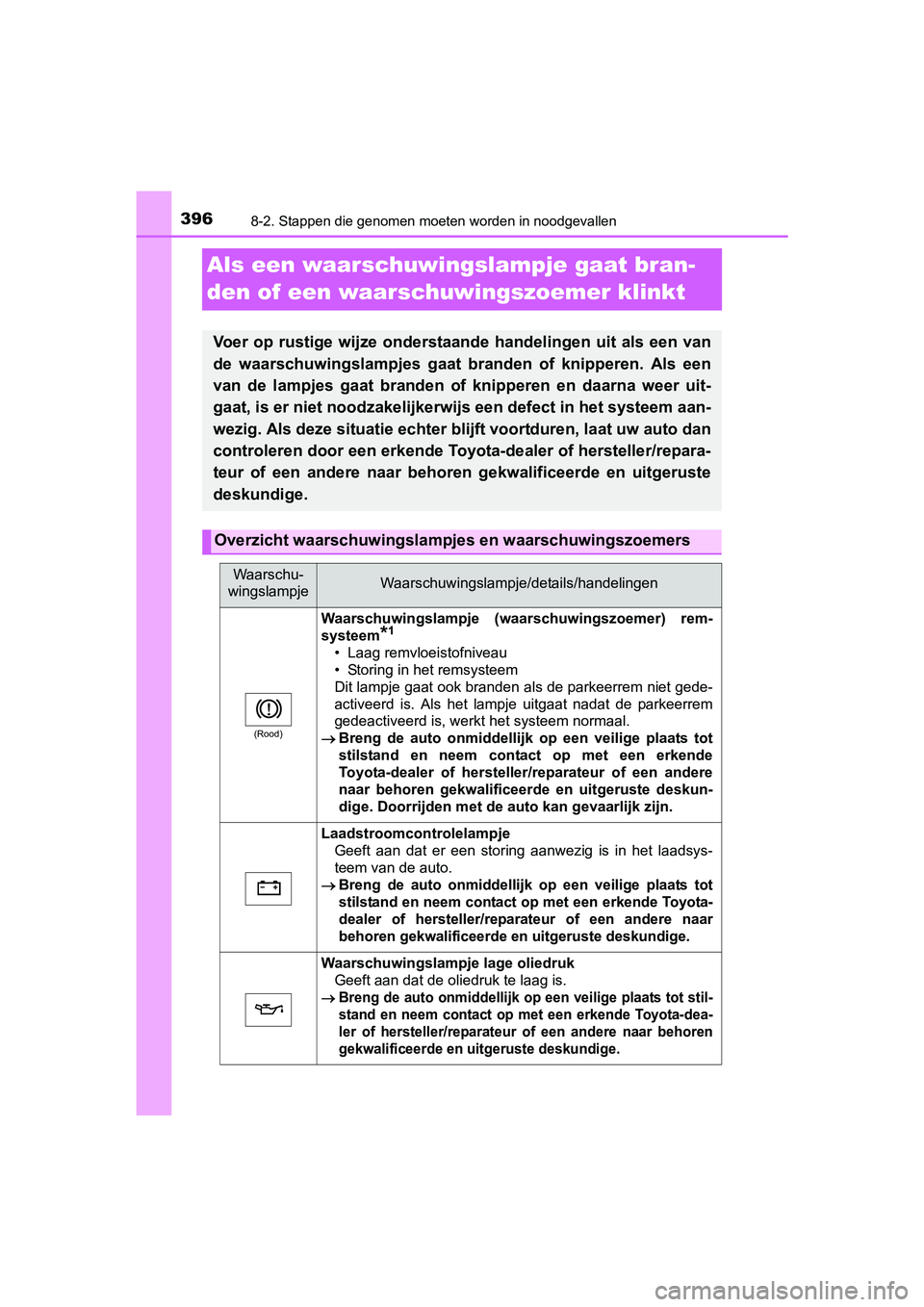

Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodzakelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waarschuwingszoemer) rem-
systeem
*1
• Laag remvloeistofniveau
• Storing in het remsysteem
Dit lampje gaat ook branden als de parkeerrem niet gede-
activeerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
 Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto.

Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige
.
Waarschuwingslampje lage oliedruk Geeft aan dat de oliedruk te laag is.
Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_OM52F30E.book Page 396 Friday, March 27, 2015 11:49 AM

3978-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
(Rood
waarschuwings-
lampje knippert of gaat branden)

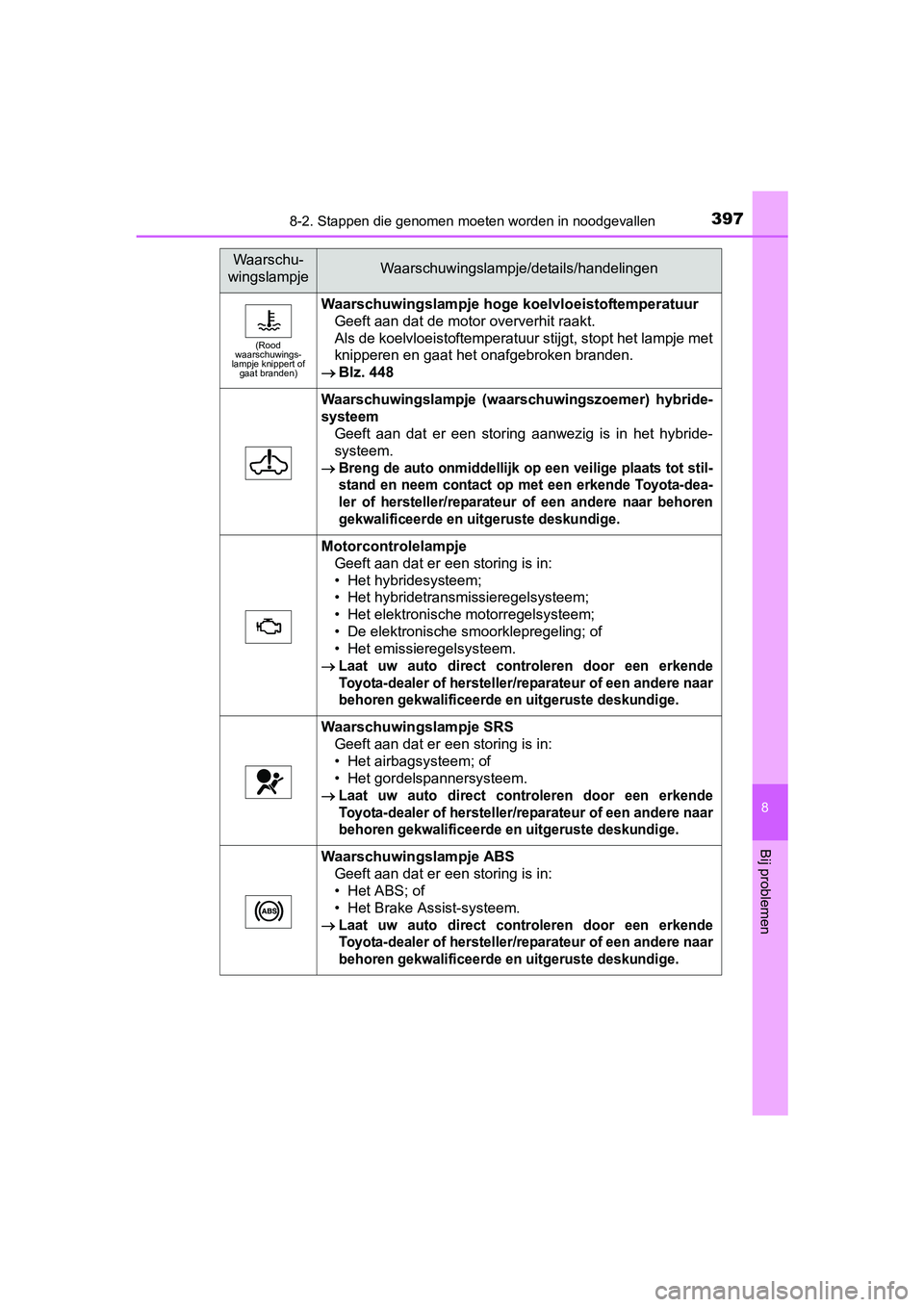

Waarschuwingslampje hoge koelvloeistoftemperatuur
Geeft aan dat de motor oververhit raakt.
Als de koelvloeistoftemperatuur stijgt, stopt het lampje met
knipperen en gaat het onafgebroken branden.
 Blz. 448
Waarschuwingslampje (waarschuwingszoemer) hybride-
systeem
Geeft aan dat er een storing aanwezig is in het hybride-
systeem.
Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Motorcontrolelampje Geeft aan dat er een storing is in:
• Het hybridesysteem;
• Het hybridetransmissieregelsysteem;
• Het elektronische motorregelsysteem;
• De elektronische smoorklepregeling; of
• Het emissieregelsysteem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje SRSGeeft aan dat er een storing is in:
• Het airbagsysteem; of
• Het gordelspannersysteem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABSGeeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
YARIS_HV_OM_OM52F30E.book Page 397 Friday, March 27, 2015 11:49 AM

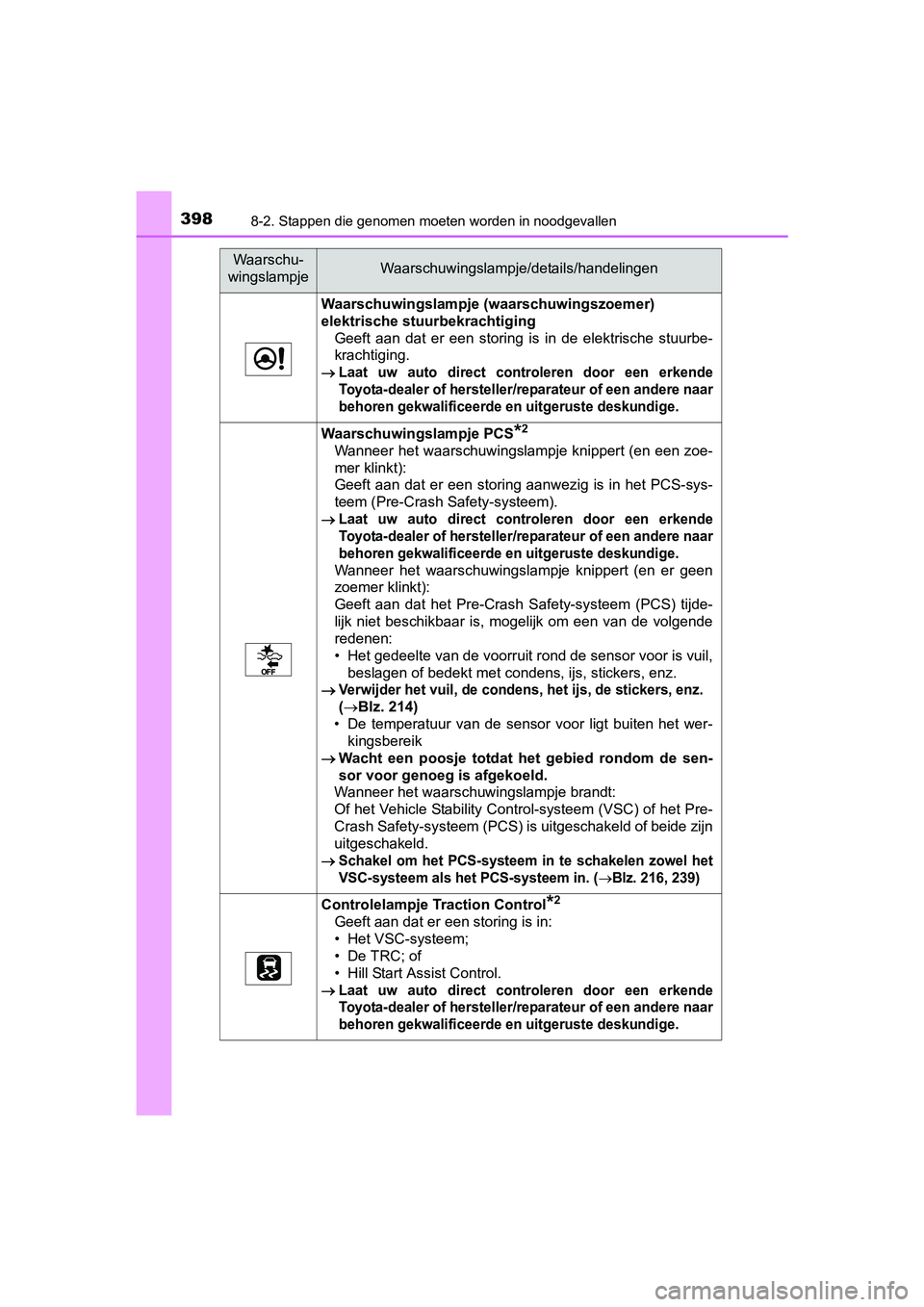

3988-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Waarschuwingslampje (waarschuwingszoemer)
elektrische stuurbekrachtigingGeeft aan dat er een storing is in de elektrische stuurbe-
krachtiging.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje PCS*2
Wanneer het waarschuwingslampje knippert (en een zoe-
mer klinkt):
Geeft aan dat er een storing aanwezig is in het PCS-sys-
teem (Pre-Crash Safety-systeem).
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer het waarschuwingslampje knippert (en er geen
zoemer klinkt):
Geeft aan dat het Pre-Crash Safety-systeem (PCS) tijde-
lijk niet beschikbaar is, mogelijk om een van de volgende
redenen:
• Het gedeelte van de voorruit rond de sensor voor is vuil,beslagen of bedekt met condens, ijs, stickers, enz.

Verwijder het vuil, de condens, het ijs, de stickers, enz.
( Blz. 214)
• De temperatuur van de sensor voor ligt buiten het wer- kingsbereik
 Wacht een poosje totdat het gebied rondom de sen-
sor voor genoeg is afgekoeld.
Wanneer het waarschuwingslampje brandt:
Of het Vehicle Stability Control-systeem (VSC) of het Pre-
Crash Safety-systeem (PCS) is uitgeschakeld of beide zijn
uitgeschakeld.
Schakel om het PCS-systeem in te schakelen zowel het
VSC-systeem als het PCS-systeem in. (
Blz. 216, 239)
Controlelampje Traction Control*2
Geeft aan dat er een storing is in:
• Het VSC-systeem;
• De TRC; of
• Hill Start Assist Control.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
YARIS_HV_OM_OM52F30E.book Page 398 Friday, March 27, 2015 11:49 AM

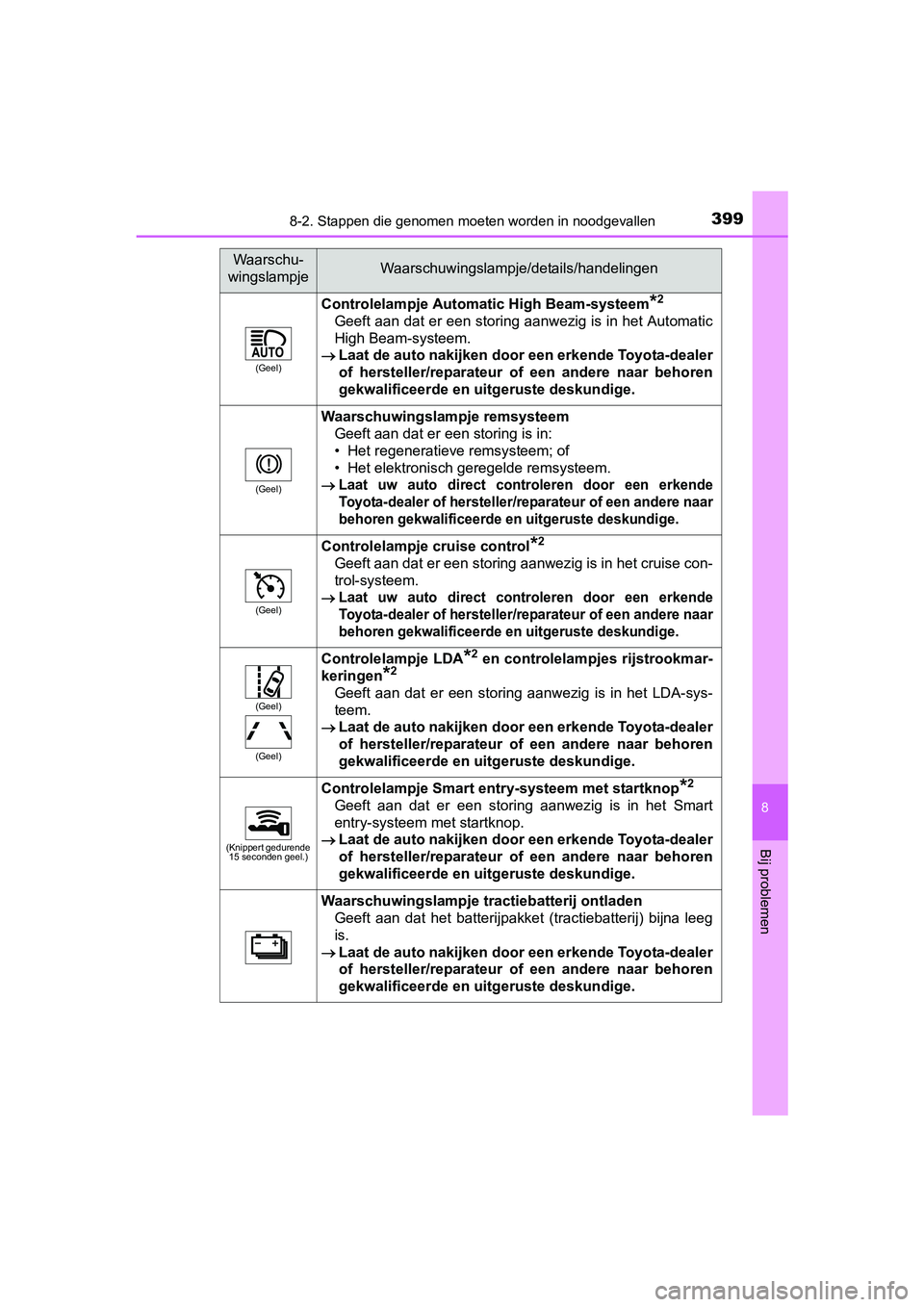

3998-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_EE_OM52F30E
(Geel)
Controlelampje Automatic High Beam-systeem*2
Geeft aan dat er een storing aanwezig is in het Automatic
High Beam-systeem.
 Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(Geel)
Waarschuwingslampje remsysteem Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem; of
• Het elektronisch geregelde remsysteem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
Controlelampje cruise control*2
Geeft aan dat er een storing aanwezig is in het cruise con-
trol-systeem.
Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
(Geel)
Controlelampje LDA*2 en controlelampjes rijstrookmar-
keringen
*2
Geeft aan dat er een storing aanwezig is in het LDA-sys-
teem.
 Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(Knippert gedurende 15 seconden geel.)
Controlelampje Smart en try-systeem met startknop*2
Geeft aan dat er een storing aanwezig is in het Smart
entry-systeem met startknop.
 Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje tractiebatterij ontladen Geeft aan dat het batterijpakket (tractiebatterij) bijna leeg
is.
 Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
YARIS_HV_OM_OM52F30E.book Page 399 Friday, March 27, 2015 11:49 AM

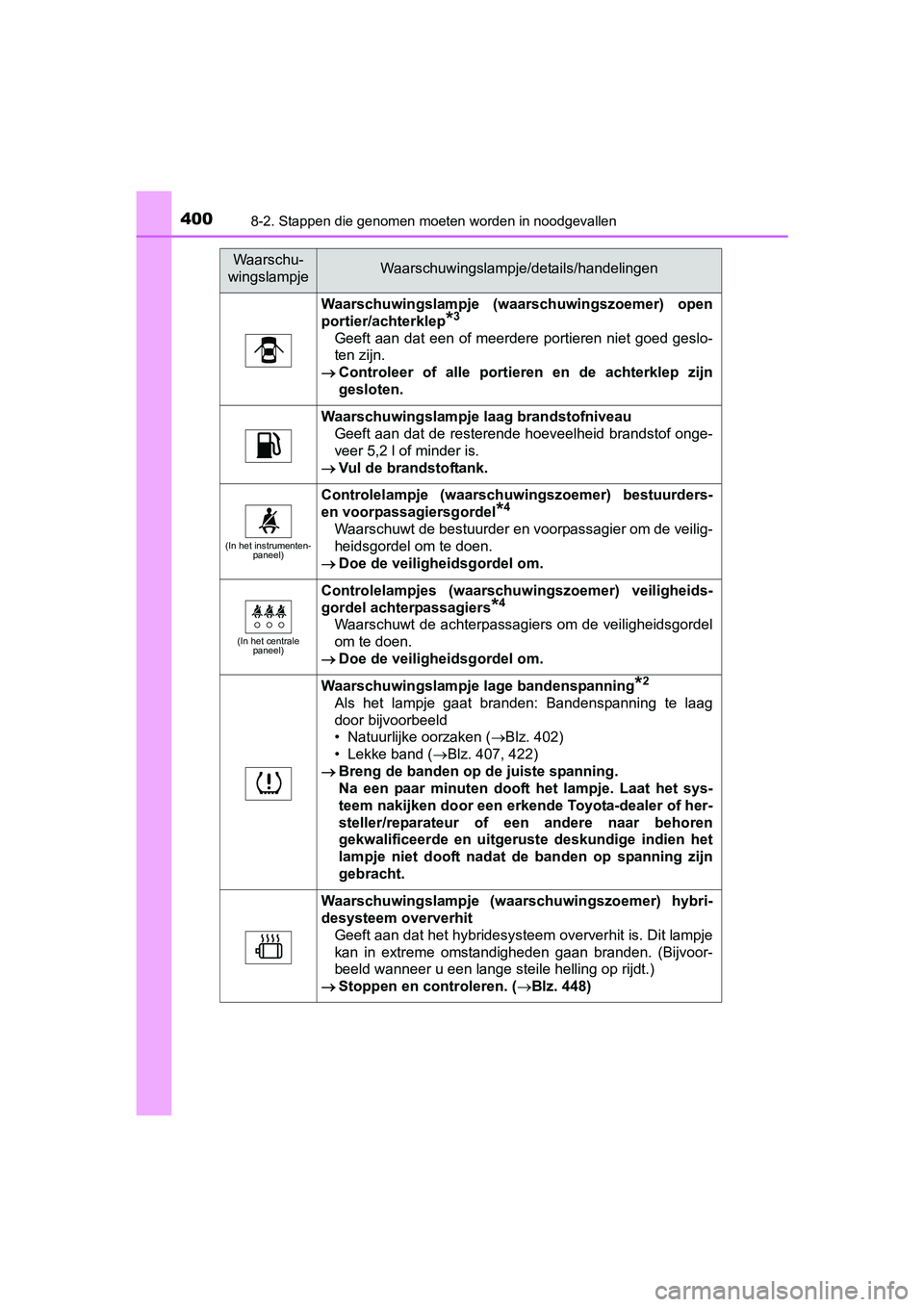

4008-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_EE_OM52F30E
Waarschuwingslampje (waarschuwingszoemer) open
portier/achterklep
*3
Geeft aan dat een of meerdere portieren niet goed geslo-
ten zijn.
 Controleer of alle portieren en de achterklep zijn
gesloten.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 5,2 l of minder is.
 Vul de brandstoftank.
(In het instrumenten-
paneel)
Controlelampje (waarschuwingszoemer) bestuurders-
en voorpassagiersgordel
*4
Waarschuwt de bestuurder en voorpassagier om de veilig-
heidsgordel om te doen.
 Doe de veiligheidsgordel om.
(In het centrale
paneel)
Controlelampjes (waarschu wingszoemer) veiligheids-
gordel achterpassagiers
*4
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen.
 Doe de veiligheidsgordel om.
Waarschuwingslampje lage bandenspanning*2
Als het lampje gaat branden: Bandenspanning te laag
door bijvoorbeeld
• Natuurlijke oorzaken ( Blz. 402)
• Lekke band ( Blz. 407, 422)
 Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een er kende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige indien het
lampje niet dooft nadat de banden op spanning zijn
gebracht.
Waarschuwingslampje (waarschuwingszoemer) hybri-
desysteem oververhit Geeft aan dat het hybridesysteem oververhit is. Dit lampje
kan in extreme omstandigheden gaan branden. (Bijvoor-
beeld wanneer u een lange steile helling op rijdt.)
 Stoppen en controleren. ( Blz. 448)
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
YARIS_HV_OM_OM52F30E.book Page 400 Friday, March 27, 2015 11:49 AM
