PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es-
pecifica.
Comprobar si existen fugas en el sistema hidráulico.6-14, 6-15, 6-16
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño.6-11, 6-17
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-12, 6-14
Manetas de freno Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-17
Caballete central Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-18
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.—
Batería Comprobar nivel de líquido.
Añadir agua destilada si es necesario.6-19 ELEMENTO COMPROBACIONES PÁGINA
U1PHS0S0.book Page 2 Thursday, August 30, 2012 8:51 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAUM2760
Arranque del motor en frío ATENCIÓN
SCA10250
Véanse en la página 5-3 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.1. Gire la llave a la posición “ ”.
2. Cierre completamente el puño del
acelerador.
3. Al frenar con el freno delantero o tra-
sero, arranque el motor pulsando el in-
terruptor de arranque o tirando hacia
abajo de la palanca de arranque.Si el motor no arranca pulsando el in-
terruptor de arranque, suelte el inte-
rruptor, espere unos segundos e
inténtelo de nuevo. Cada intento de
arranque debe ser lo más breve posi-
ble a fin de preservar la batería. No ac-
cione el arranque durante más de 5
segundos seguidos. Si el motor no
arranca con el motor de arranque, in-
téntelo con el sistema de arranque a
pedal.
ATENCIÓN
SCA11042
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
ZAUM0944
ZAUM0367
U1PHS0S0.book Page 1 Thursday, August 30, 2012 8:51 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
SAU16761

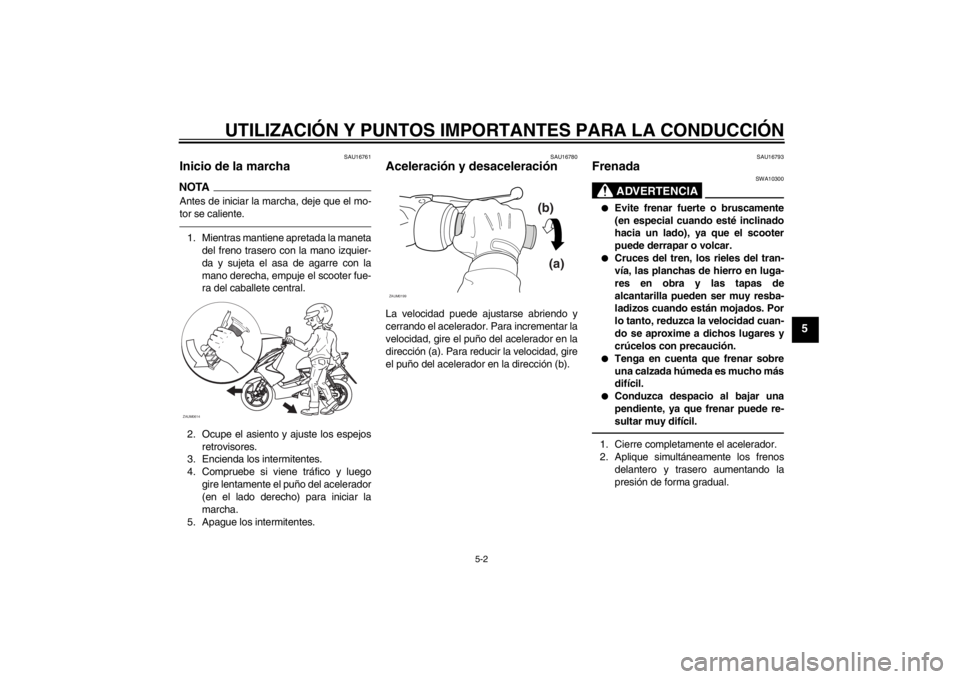

Inicio de la marcha NOTAAntes de iniciar la marcha, deje que el mo-
tor se caliente.1. Mientras mantiene apretada la maneta
del freno trasero con la mano izquier-
da y sujeta el asa de agarre con la
mano derecha, empuje el scooter fue-
ra del caballete central.
2. Ocupe el asiento y ajuste los espejos
retrovisores.
3. Encienda los intermitentes.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague los intermitentes.
SAU16780
Aceleración y desaceleración La velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU16793
Frenada
ADVERTENCIA
SWA10300
●
Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.
●
Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.
●
Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.
●
Conduzca despacio al bajar una
pendiente, ya que frenar puede re-
sultar muy difícil.
1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
ZAUM0614
(b)
(a)
ZAUM0199
U1PHS0S0.book Page 2 Thursday, August 30, 2012 8:51 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16820
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:●
Evite revolucionar mucho el motor du-
rante las aceleraciones.
●
Evite revolucionar mucho el motor en
punto muerto.
●
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16830
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAUM2091
0–150 km (0–90 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas. Varíe la velocidad del scoo-
ter de periódicamente. No mantenga el ace-
lerador en una posición fija.
150–500 km (90–300 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.
500–1000 km (300–600 mi)
Evite velocidades de crucero superiores a
3/4 de gas.
ZAUM0269
U1PHS0S0.book Page 3 Thursday, August 30, 2012 8:51 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
A partir de 1000 km (600 mi)
Evite el funcionamiento prolongado a todo
gas. Varíe la velocidad ocasionalmente.
ATENCIÓN: A los 1000 km (600 mi) de
funcionamiento se debe cambiar el acei-
te de la transmisión final.
[SCAM1071]
ATENCIÓN
SCA10270
Si surge algún problema durante el roda-
je del motor lleve inmediatamente el ve-
hículo a un concesionario Yamaha para
que lo revise.
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311
●
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
●
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
●
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U1PHS0S0.book Page 4 Thursday, August 30, 2012 8:51 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17244
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15122
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.●
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
●
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.ADVERTENCIA
SWA15460
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
U1PHS0S0.book Page 1 Thursday, August 30, 2012 8:51 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU46871
NOTA●
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.
●
A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
●
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46920
Cuadro de mantenimiento periódico del sistema de control de emisiones N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
ble Comprobar si los tubos de gasoli-
na y de vacío están agrietados o
dañados.√√√√√
2Bujía Cambiar.√√√√√
3*Carburador Ajustar el ralentí del motor.√√√√√√
4*Sistema de induc-
ción de aire Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√
U1PHS0S0.book Page 2 Thursday, August 30, 2012 8:51 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU17718
Cuadro general de mantenimiento y engrase N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1Filtro de aire Limpiar.√√
Cambiar.√√
2*Batería Comprobar nivel de electrólito y
densidad.
Verificar la correcta colocación
del tubo respiradero.√√√√√
3*Freno delantero Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno trasero Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubo de freno Comprobar si está agrietado o da-
ñado.
Comprobar si la posición y la fija-
ción son correctas.√√√√√
Cambiar. Cada 4 años
6*Líquido de freno Cambiar. Cada 2 años
7*Ruedas Comprobar si están descentradas
o dañadas.√√√√
8*Neumáticos Comprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
U1PHS0S0.book Page 3 Thursday, August 30, 2012 8:51 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
9*Cojinetes de rueda Comprobar si los cojinetes están
flojos o dañados.√√√√
10*Cojinetes de direc-
ción Comprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 24000 km (14000 mi)
11*Fijaciones del basti-
dor Comprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
12Eje pivote de la ma-
neta de freno delan-
tero Lubricar con grasa de silicona.√√√√√
13Eje pivote de la ma-
neta de freno trase-
ro Lubricar con grasa de silicona.√√√√√
14 Caballete central Comprobar funcionamiento.
Lubricar.√√√√√
15*Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.√√√√
16*Conjunto amorti-
guador Comprobar funcionamiento y si el
amortiguador pierde aceite.√√√√
17*Bomba Autolube Comprobar funcionamiento.
Purgar si es necesario.√√√√
18*Sistema de refrige-
ración Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo.√√√√√
Cambiar refrigerante. Cada 3 años N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U1PHS0S0.book Page 4 Thursday, August 30, 2012 8:51 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAUM2070
NOTA●
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos o polvorientos.
●
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años, cambie el líquido de frenos.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
19 Aceite de la trans-
misión final Comprobar si existen fugas.
√√ √
Cambiar. √√√
20 *Correa trapezoidal Cambiar. Cada 10000 km (6000 mi)
21 *Interruptores de fre-
no delantero y tra-
sero Comprobar funcionamiento.
√√√√√√
22 Piezas móviles y ca-
bles
Lubricar.
√√√√√
23 *Puño del acelerador Comprobar funcionamiento.
Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
Lubrique la caja del cable y del puño. √√√√√
24 *Luces, señales e in-
terruptores Comprobar funcionamiento.
Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)U1PHS0S0.book Page 5 Thursday, February 21, 2013 4:30 PM
