YAMAHA AEROX50 2013 Notices Demploi (in French)

PANTONE285CVC
NS50
NS50N

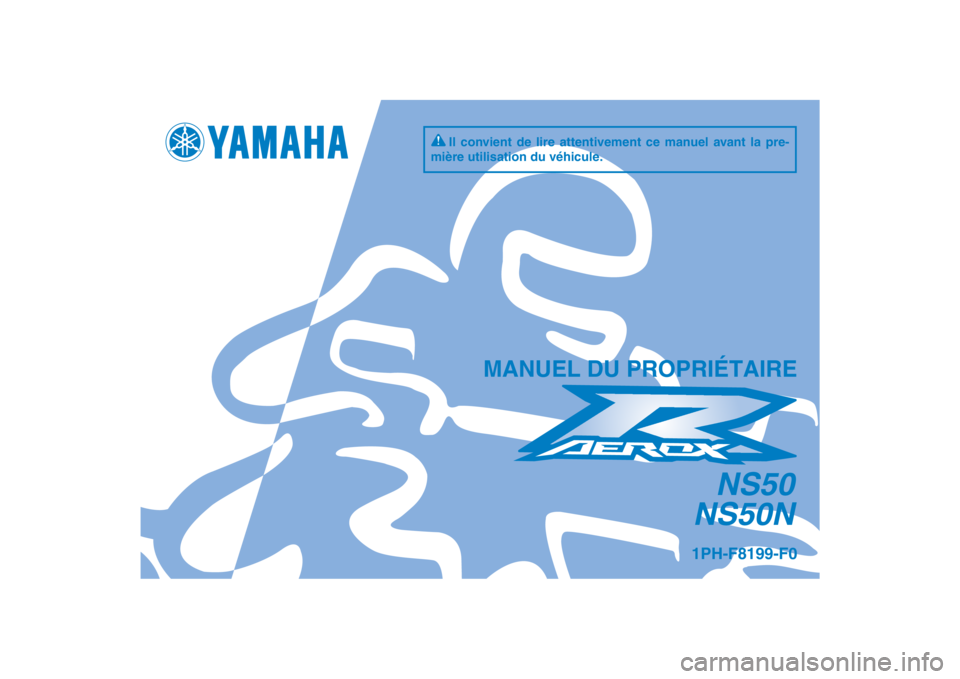

MANUEL DU PROPRIÉTAIRE
Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.
1PH-F8199-F0
[French (F)]

FAU46090
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis avec le véhi-
cule en cas de vente de ce dernier.
U1PHF0F0.book Page 1 Thursday, August 30, 2012 9:01 AM

INTRODUCTION
FAU10113
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle NS50/NS50N est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à
la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la NS50/NS50N, il faut prendre le temps de lire attentivement ce manuel. Le Ma-
nuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi
d’importantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le scooter en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce scooter. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA12411
Lire attentivement ce manuel dans son intégralité avant d’utiliser ce scooter.
U1PHF0F0.book Page 1 Thursday, August 30, 2012 9:01 AM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10133
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
U1PHF0F0.book Page 1 Thursday, August 30, 2012 9:01 AM

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUM1011
NS50/NS50N
MANUEL DU PROPRIÉTAIRE © 2012 par MBK INDUSTRIE
2ème édition, août 2012Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite de MBK INDUSTRIE
est formellement interdite.
Imprimé en France
U1PHF0F0.book Page 2 Thursday, February 21, 2013 3:46 PM

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
Conseils supplémentaires relatifs
à la sécurité routière ....................1-5
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Contacteur à clé/antivol ..................3-1
Témoins et témoin d’alerte .............3-2
Bloc de compteur de vitesse
(NS50N) .......................................3-4
Écran multifonction (NS50)..............3-4
Combinés de contacteurs ...............3-7
Levier de frein avant .......................3-8
Levier de frein arrière .....................3-8
Bouchons des réservoirs de
carburant et d’huile moteur
2 temps .......................................3-8
Carburant ........................................3-9
Pot catalytique ..............................3-10
Huile moteur 2 temps ...................3-11
Kick ...............................................3-11
Selles ............................................3-12
Compartiment de rangement ........3-13
Réglage du combiné
ressort-amortisseur (le cas
échéant) .....................................3-14POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche d’un moteur
froid ............................................. 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-2
Freinage ......................................... 5-2
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Entretiens périodiques du
système de contrôle des gaz
d’échappement ........................... 6-2
Entretiens périodiques et
fréquences de graissage ............ 6-3
Dépose et repose du cache et du
carénage ..................................... 6-7
Contrôle de la bougie ..................... 6-8
Huile de transmission finale ........... 6-9
Liquide de refroidissement ........... 6-10
Nettoyage de l’élément du filtre
à air ........................................... 6-11Réglage du carburateur ............... 6-12
Contrôle de la garde de la
poignée des gaz ....................... 6-12
Pneus ........................................... 6-13
Roues coulées ............................. 6-15
Réglage de la garde des leviers
de frein avant et arrière ............ 6-15
Contrôle des plaquettes de frein
avant et arrière ......................... 6-16
Contrôle du niveau du liquide
de frein ..................................... 6-16
Changement du liquide de frein ... 6-17
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-18
Lubrification des leviers de frein
avant et arrière ......................... 6-18
Contrôle et lubrification de la
béquille centrale ....................... 6-18
Contrôle de la fourche ................. 6-19
Contrôle de la direction ................ 6-19
Contrôle des roulements de
roue .......................................... 6-20
Batterie ........................................ 6-20
Remplacement du fusible ............ 6-22
Remplacement de l’ampoule du
phare ........................................ 6-22
Remplacement de l’ampoule du
feu arrière/stop ......................... 6-24
Remplacement d’une ampoule
de clignotant ............................. 6-24U1PHF0F0.book Page 1 Thursday, August 30, 2012 9:01 AM

TABLE DES MATIÈRES
Éclairage de la plaque
d’immatriculation ....................... 6-25
Remplacement de l’ampoule de la
veilleuse (le cas échéant) .......... 6-25
Diagnostic de pannes ................... 6-26
Schémas de diagnostic de
pannes ...................................... 6-27
SOIN ET REMISAGE DU
SCOOTER.......................................... 7-1
Remarque concernant les
pièces de couleur mate ...............7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3
CARACTÉRISTIQUES ......................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................. 9-1
U1PHF0F0.book Page 2 Thursday, August 30, 2012 9:01 AM

1-1
1
CONSIGNES DE SÉCURITÉ
FAUT1018
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité du
scooter incombe à son propriétaire.
Les scooters sont des véhicules mono-
voies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre con-
naissance des exigences suivantes avant
de démarrer.
Le pilote doit :●
S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation du scooter.
●
Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
●
Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
●
Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.
●
Ne jamais conduire un scooter sans
avoir maîtrisé les techniques néces-
saires. Il est recommandé de suivre
des cours de pilotage. Les débutantsdoivent être formés par un moniteur
certifié. Contacter un concessionnaire
scooter agréé pour vous informer des
cours de pilotage les plus proches de
chez vous.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien cor-
rects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 4-1.
●
Ce scooter est conçu pour le transport
du pilote et d’un passager.
N.B.Bien que ce scooter soit destiné au trans-
port d’un passager, il convient toutefois de
se plier à la législation en vigueur dans le
pays où l’on utilise le véhicule.●
La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. De nombreux acci-
dents sont causés par un automobi-
liste n’ayant pas vu le scooter. Se fairebien voir semble donc permettre de ré-
duire les risques de ce genre d’acci-
dent.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
Ne jamais entretenir un scooter
sans connaissances préalables.
Contacter un concessionnaire
scooter agréé pour vous informer
de la procédure d’entretien de base
d’un scooter. Certains entretiens ne
peuvent être effectués que par du
personnel qualifié.
●
De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents sont des pilotes n’ayant pas de
permis.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
U1PHF0F0.book Page 1 Thursday, August 30, 2012 9:01 AM

CONSIGNES DE SÉCURITÉ
1-2
1
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
le scooter et ses commandes.
●
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
●
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
Pour conserver le contrôle de son
scooter, il faut toujours tenir le gui-
don des deux mains et garder ses
pieds sur les repose-pieds.
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.
●
Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
●
Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de limi-
ter les blessures à la tête.
●
Toujours porter un casque homolo-
gué.
●
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.
●
Porter des bottes, une veste, un panta-
lon et des gants solides pour se proté-
ger des éraflures en cas de chute.
●
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.
●
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.
●
Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxyde de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
U1PHF0F0.book Page 2 Thursday, August 30, 2012 9:01 AM

CONSIGNES DE SÉCURITÉ
1-3
1
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.●
Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en
ouvrant portes et fenêtres, le mo-
noxyde de carbone peut atteindre rapi-
dement des concentrations dangereu-
ses.
●
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
●
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout accessoires ou de bagages peut ré-
duire la stabilité et la maniabilité du scooter
si la répartition du poids est modifiée. Afin
d’éviter tout risque d’accident, monter ac-
cessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’un scooter chargé d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de ce scooter :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :
●
Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. Attacher soi-gneusement les bagages les plus
lourds près du centre du scooter et ré-
partir le poids également de chaque
côté afin de ne pas le déséquilibrer.
●
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets peuvent déstabiliser la direc-
tion et rendre le maniement plus dif-
ficile.
●
Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique- Charge maximale:
185 kg (408 lb)
U1PHF0F0.book Page 3 Thursday, August 30, 2012 9:01 AM
