YAMAHA AEROX50 2018 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2018, Model line: AEROX50, Model: YAMAHA AEROX50 2018Pages: 74, PDF Size: 4.4 MB
Page 21 of 74
Instrument och kontrollfunktioner
3-6
3
MAU12401
Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAUM1133
Startknapp “ ”
Tryck in denna knapp samtidigt som du an-
sätter frambroms eller bakbroms för att dra
runt motorn med startmotorn. Se sidan 5-1
för startinstruktioner före start av motorn.
MAU12902
Bromshandtag till frambromsBromshandtaget till frambromsen sitter
placerat på höger styrgrepp. För att brom-
sa med framhjulsbromsen, dra in broms-
handtaget mot gashandtaget.
MAU12952
Bromshandtag till bakbromsBromshandtaget till bakbromsen sitter pla-
cerat på vänster styrgrepp. För att bromsa
med bakhjulsbromsen, dra in bromshand-
taget mot styrgreppet.
1. Bromshandtag till frambroms
1
ZAUM0791
1. Bromshandtag till bakbroms
1
ZAUM0085
U1GBM1M0.book Page 6 Thursday, October 12, 2017 3:03 PM
Page 22 of 74
Instrument och kontrollfunktioner
3-7
3
MAUM3261

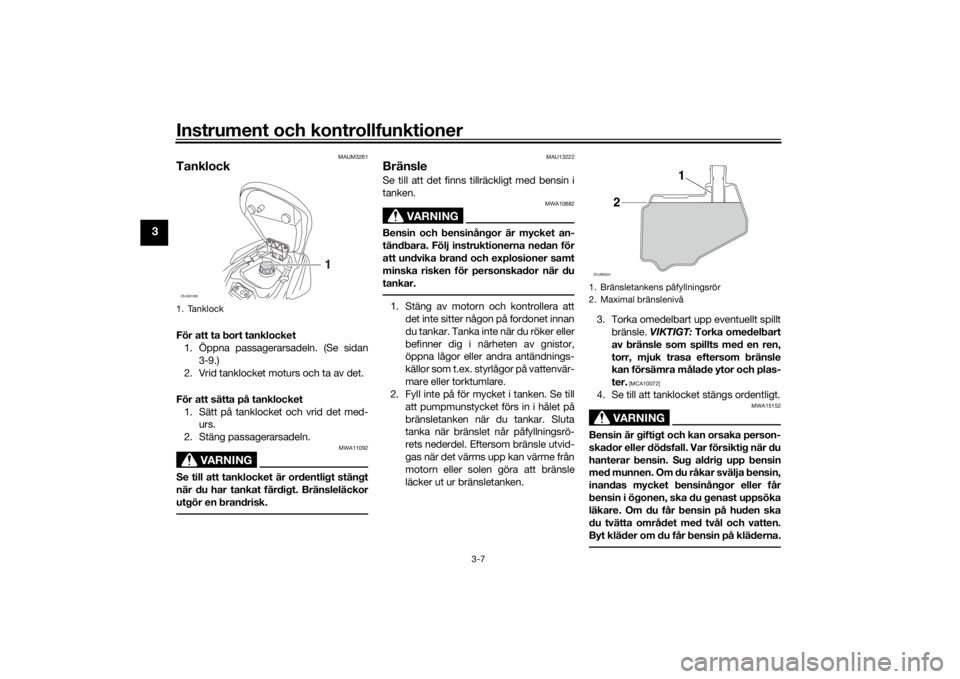

TanklockFör att ta bort tanklocket
1. Öppna passagerarsadeln. (Se sidan
3-9.)
2. Vrid tanklocket moturs och ta av det.
För att sätta på tanklocket
1. Sätt på tanklocket och vrid det med-
urs.
2. Stäng passagerarsadeln.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera att
det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.
1. TanklockZAUM1068
1
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivåZAUM0923
1
2
U1GBM1M0.book Page 7 Thursday, October 12, 2017 3:03 PM
Page 23 of 74
Instrument och kontrollfunktioner
3-8
3
MAU75320
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.

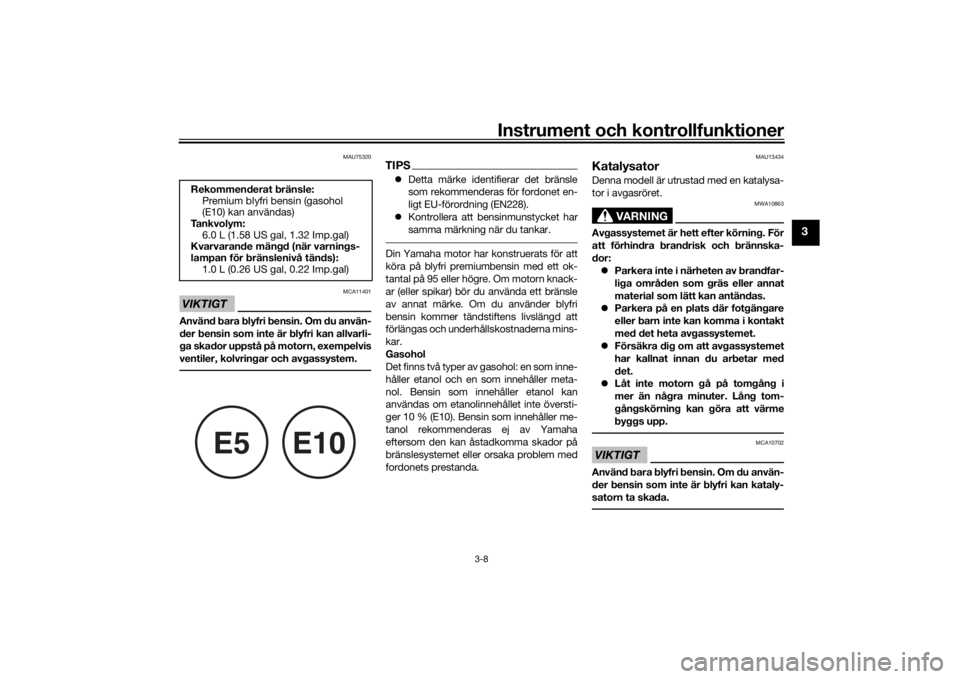

TIPSDetta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
Kontrollera att bensinmunstycket har
samma märkning när du tankar.Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett ok-
tantal på 95 eller högre. Om motorn knack-
ar (eller spikar) bör du använda ett bränsle
av annat märke. Om du använder blyfri
bensin kommer tändstiftens livslängd att
förlängas och underhållskostnaderna mins-
kar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
Rekommenderat bränsle:
Premium blyfri bensin (gasohol
(E10) kan användas)
Ta n k v o l y m : 6.0 L (1.58 US gal, 1.32 Imp.gal)
Kvarvarande mängd (när varnings-
lampan för bränslenivå tänds): 1.0 L (0.26 US gal, 0.22 Imp.gal)
E5
E10
U1GBM2M0.book Page 8 Wednesday, May 9, 2018 9:29 AM
Page 24 of 74
Instrument och kontrollfunktioner
3-9
3
MAUM3140

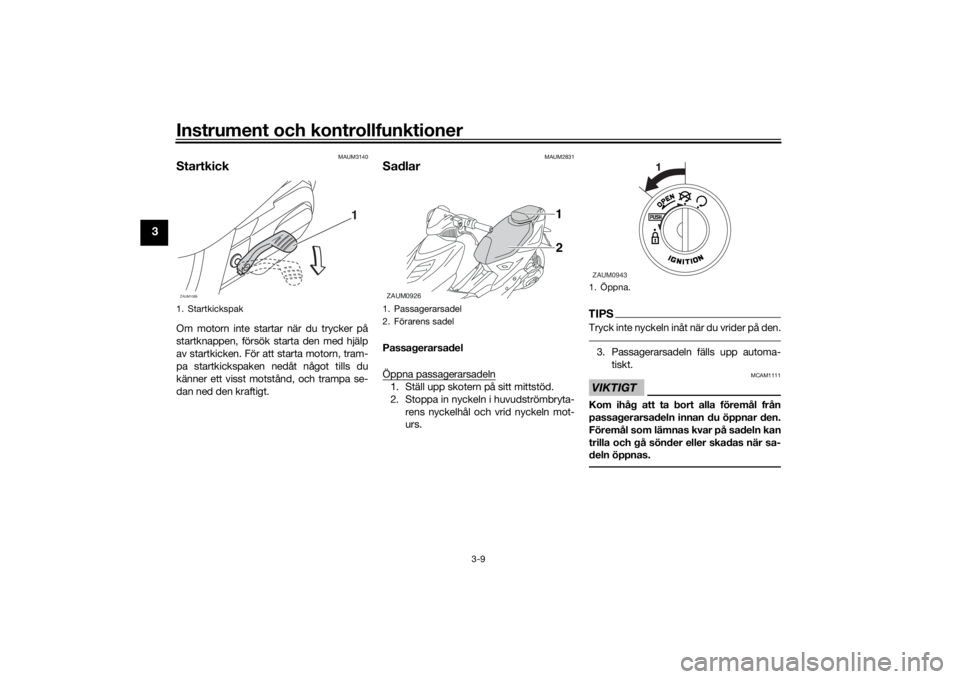

Startkick Om motorn inte startar när du trycker på
startknappen, försök starta den med hjälp
av startkicken. För att starta motorn, tram-
pa startkickspaken nedåt något tills du
känner ett visst motstånd, och trampa se-
dan ned den kraftigt.
MAUM2831
SadlarPassagerarsadel
Öppna passagerarsadeln1. Ställ upp skotern på sitt mittstöd.
2. Stoppa in nyckeln i huvudströmbryta-
rens nyckelhål och vrid nyckeln mot-
urs.
TIPSTryck inte nyckeln inåt när du vrider på den.3. Passagerarsadeln fälls upp automa-
tiskt.VIKTIGT
MCAM1111
Kom ihåg att ta bort alla föremål från
passagerarsadeln innan du öppnar den.
Föremål som lämnas kvar på sadeln kan
trilla och gå sönder eller skadas när sa-
deln öppnas.
1. StartkickspakZAUM1069
1
1. Passagerarsadel
2. Förarens sadelZAUM0926
2 1
1. Öppna.ZAUM0943
U1GBM1M0.book Page 9 Thursday, October 12, 2017 3:03 PM
Page 25 of 74
Instrument och kontrollfunktioner
3-10
3

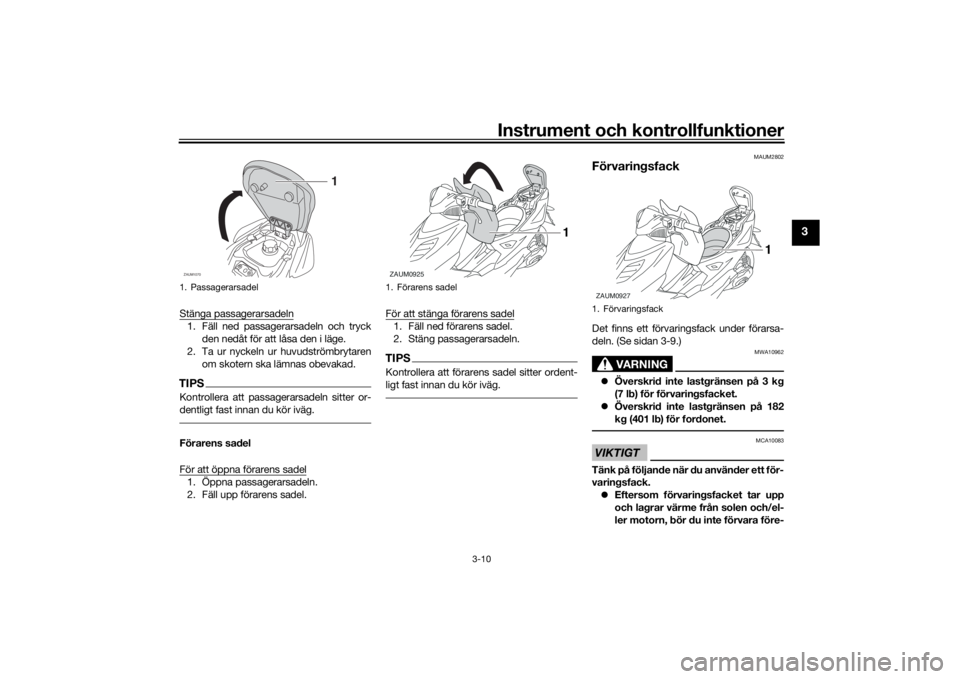

Stänga passagerarsadeln1. Fäll ned passagerarsadeln och tryck
den nedåt för att låsa den i läge.
2. Ta ur nyckeln ur huvudströmbrytaren
om skotern ska lämnas obevakad.TIPSKontrollera att passagerarsadeln sitter or-
dentligt fast innan du kör iväg.Förarens sadel
För att öppna förarens sadel1. Öppna passagerarsadeln.
2. Fäll upp förarens sadel.För att stänga förarens sadel
1. Fäll ned förarens sadel.
2. Stäng passagerarsadeln.TIPSKontrollera att förarens sadel sitter ordent-
ligt fast innan du kör iväg.
MAUM2802
FörvaringsfackDet finns ett förvaringsfack under förarsa-
deln. (Se sidan 3-9.)
VARNING
MWA10962
Överskrid inte lastgränsen på 3 kg
(7 lb) för förvaringsfacket.
Överskrid inte lastgränsen på 182
kg (401 lb) för fordonet.VIKTIGT
MCA10083
Tänk på följande när du använder ett för-
varingsfack.
Eftersom förvaringsfacket tar upp
och lagrar värme från solen och/el-
ler motorn, bör du inte förvara före-
1. PassagerarsadelZAUM1070
1
1. Förarens sadelZAUM0925
1
1. FörvaringsfackZAUM0927
1
U1GBM1M0.book Page 10 Thursday, October 12, 2017 3:03 PM
Page 26 of 74
Instrument och kontrollfunktioner
3-11
3
mål som är känsliga för värme,
förbrukningsartiklar eller antändba-
ra artiklar i det.
För att undvika att fukt sprids i för-
varingsfacket bör du lägga fuktiga
föremål i en plastpåse innan du läg-
ger dem i förvaringsfacket.
Eftersom förvaringsfacket kan bli
blött när fordonet tvättas bör du
lägga de saker som du förvarar där
i en plastpåse.
Förvara ingenting av värde eller
som är ömtåligt i förvaringsfacket.
Placera hjälmen med framsidan riktad
framåt när du vill förvara en hjälm i förva-
ringsfacket.TIPSVissa hjälmar kan inte förvaras i förva-
ringsfacket på grund av sin storlek el-
ler form.
Lämna inte din skoter obevakad med
sadeln öppen.
U1GBM1M0.book Page 11 Thursday, October 12, 2017 3:03 PM
Page 27 of 74
För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.3-7
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja.6-9
Olja i slutväxel• Kontrollera om det läcker någon olja. 6-12
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker.6-12
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-17, 6-17, 6-18
U1GBM1M0.book Page 1 Thursday, October 12, 2017 3:03 PM
Page 28 of 74
För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-17, 6-17, 6-18
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism.6-14, 6-20
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.6-15, 6-16
Bromshandtag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-20
Mittstöd• Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.6-21
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning, signa-
ler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Batteri• Kontrollera vätskenivån.
• Fyll vid behov på med destillerat vatten.6-22 ARTIKEL KONTROLLER SIDAN
U1GBM1M0.book Page 2 Thursday, October 12, 2017 3:03 PM
Page 29 of 74
Hantering och viktiga punkter vid körning
5-1
5
MAU15952

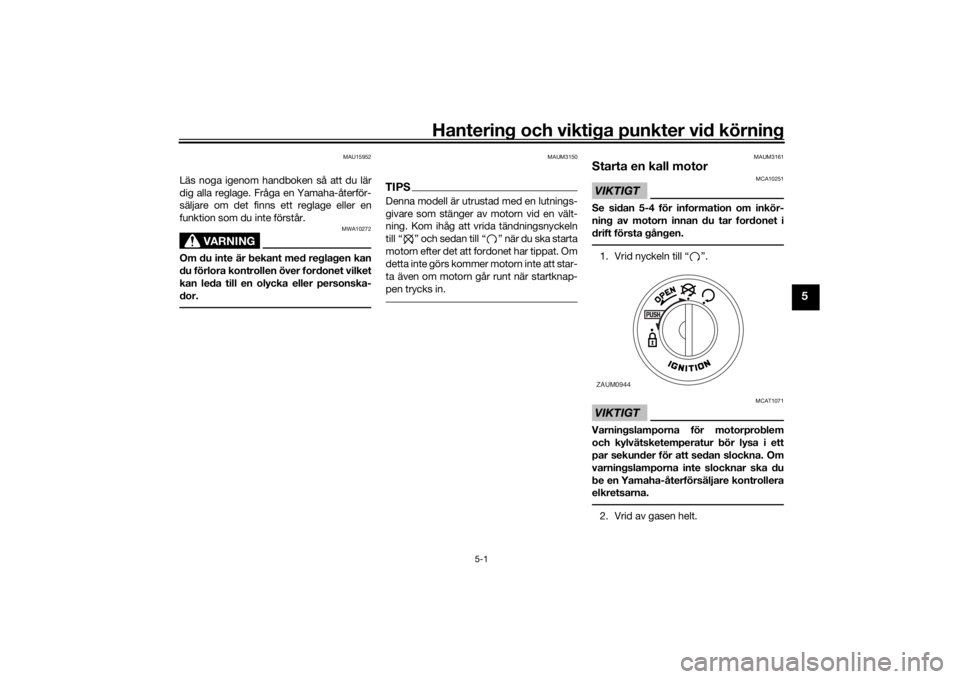

Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAUM3150
TIPSDenna modell är utrustad med en lutnings-
givare som stänger av motorn vid en vält-
ning. Kom ihåg att vrida tändningsnyckeln
till “ ” och sedan till “ ” när du ska starta
motorn efter det att fordonet har tippat. Om
detta inte görs kommer motorn inte att star-
ta även om motorn går runt när startknap-
pen trycks in.
MAUM3161
Starta en kall motorVIKTIGT
MCA10251
Se sidan 5-4 för information om inkör-
ning av motorn innan du tar fordonet i
drift första gången.1. Vrid nyckeln till “ ”.VIKTIGT
MCAT1071
Varningslamporna för motorproblem
och kylvätsketemperatur bör lysa i ett
par sekunder för att sedan slockna. Om
varningslamporna inte slocknar ska du
be en Yamaha-återförsäljare kontrollera
elkretsarna.2. Vrid av gasen helt.ZAUM0944
U1GBM1M0.book Page 1 Thursday, October 12, 2017 3:03 PM
Page 30 of 74
Hantering och viktiga punkter vid körning
5-2
5

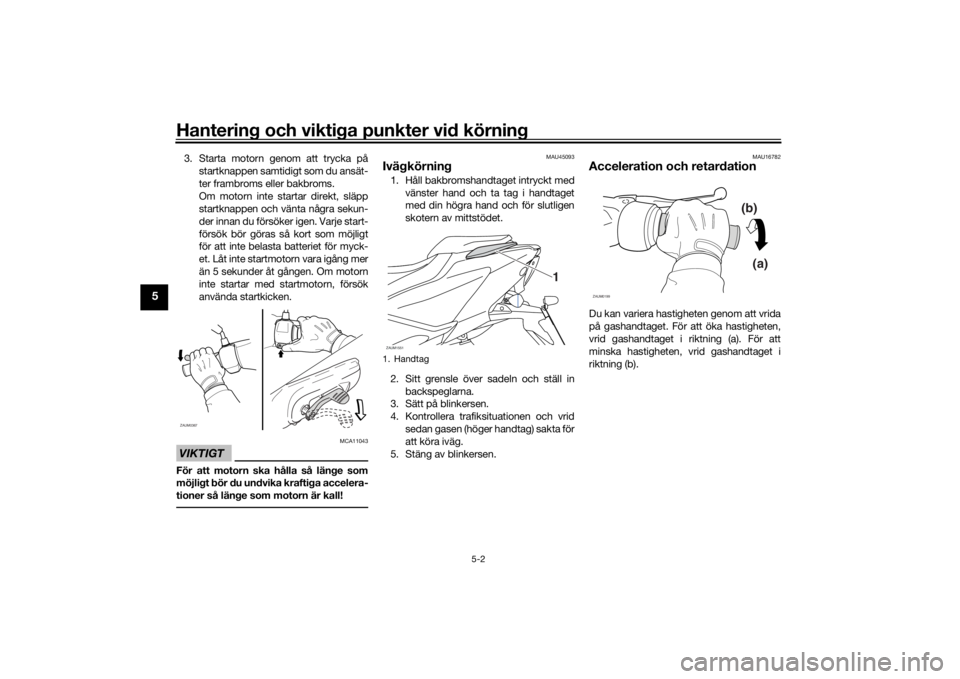

3. Starta motorn genom att trycka på
startknappen samtidigt som du ansät-
ter frambroms eller bakbroms.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn vara igång mer
än 5 sekunder åt gången. Om motorn
inte startar med startmotorn, försök
använda startkicken.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU45093
Ivägkörning1. Håll bakbromshandtaget intryckt med
vänster hand och ta tag i handtaget
med din högra hand och för slutligen
skotern av mittstödet.
2. Sitt grensle över sadeln och ställ in
backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.
MAU16782
Acceleration och retardationDu kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
ZAUM0367
1. HandtagZAUM1551
1
(b)
(a)
ZAUM0199
U1GBM1M0.book Page 2 Thursday, October 12, 2017 3:03 PM
