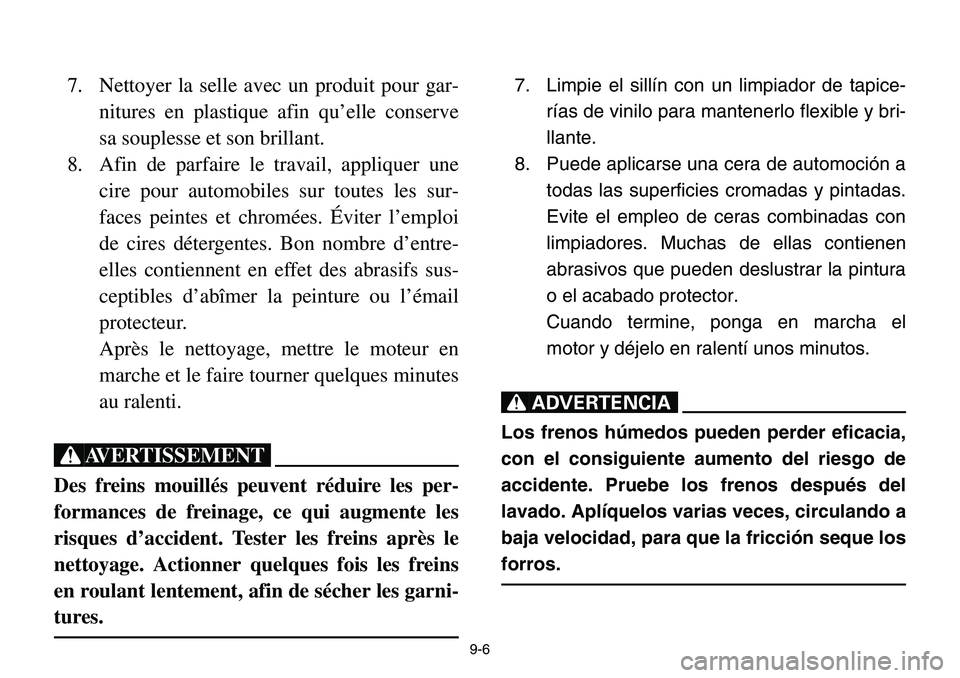

9-6
7. Nettoyer la selle avec un produit pour gar-
nitures en plastique afin qu’elle conserve
sa souplesse et son brillant.
8. Afin de parfaire le travail, appliquer une
cire pour automobiles sur toutes les sur-
faces peintes et chromées. Éviter l’emploi
de cires détergentes. Bon nombre d’entre-
elles contiennent en effet des abrasifs sus-
ceptibles d’abîmer la peinture ou l’émail
protecteur.
Après le nettoyage, mettre le moteur en
marche et le faire tourner quelques minutes
au ralenti.
XG
Des freins mouillés peuvent réduire les per-
formances de freinage, ce qui augmente les
risques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les garni-
tures.
7. Limpie el sillín con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse una cera de automoción a
todas las superficies cromadas y pintadas.
Evite el empleo de ceras combinadas con
limpiadores. Muchas de ellas contienen
abrasivos que pueden deslustrar la pintura
o el acabado protector.
Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
XR
Los frenos húmedos pueden perder eficacia,
con el consiguiente aumento del riesgo de
accidente. Pruebe los frenos después del
lavado. Aplíquelos varias veces, circulando a
baja velocidad, para que la fricción seque los
forros.

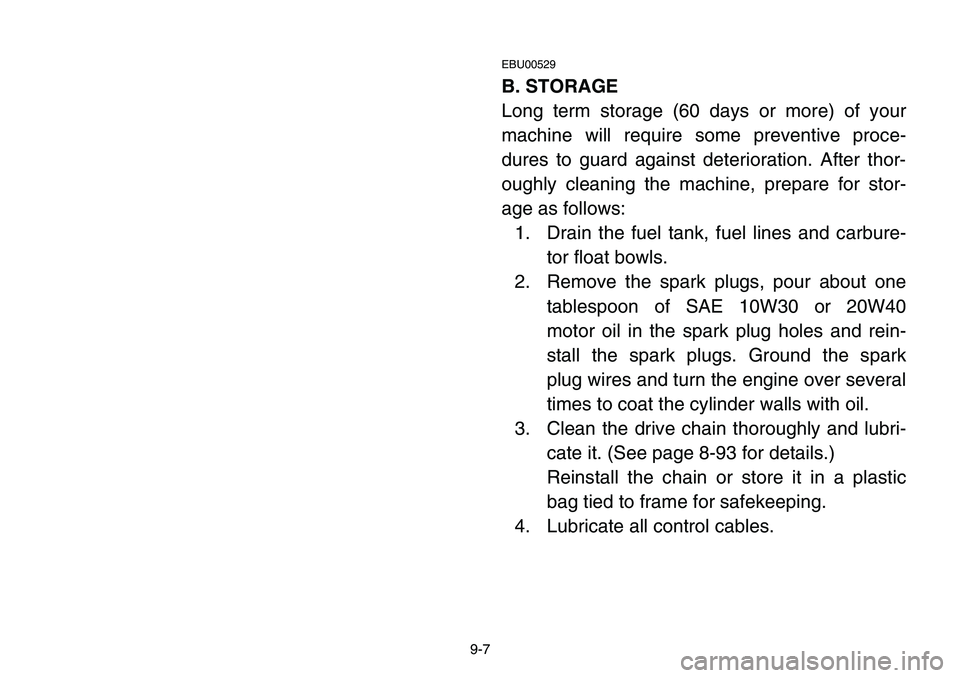

9-7
EBU00529
B. STORAGE
Long term storage (60 days or more) of your
machine will require some preventive proce-
dures to guard against deterioration. After thor-
oughly cleaning the machine, prepare for stor-
age as follows:
1. Drain the fuel tank, fuel lines and carbure-
tor float bowls.
2. Remove the spark plugs, pour about one
tablespoon of SAE 10W30 or 20W40
motor oil in the spark plug holes and rein-
stall the spark plugs. Ground the spark
plug wires and turn the engine over several
times to coat the cylinder walls with oil.
3. Clean the drive chain thoroughly and lubri-
cate it. (See page 8-93 for details.)
Reinstall the chain or store it in a plastic
bag tied to frame for safekeeping.
4. Lubricate all control cables.

9-8

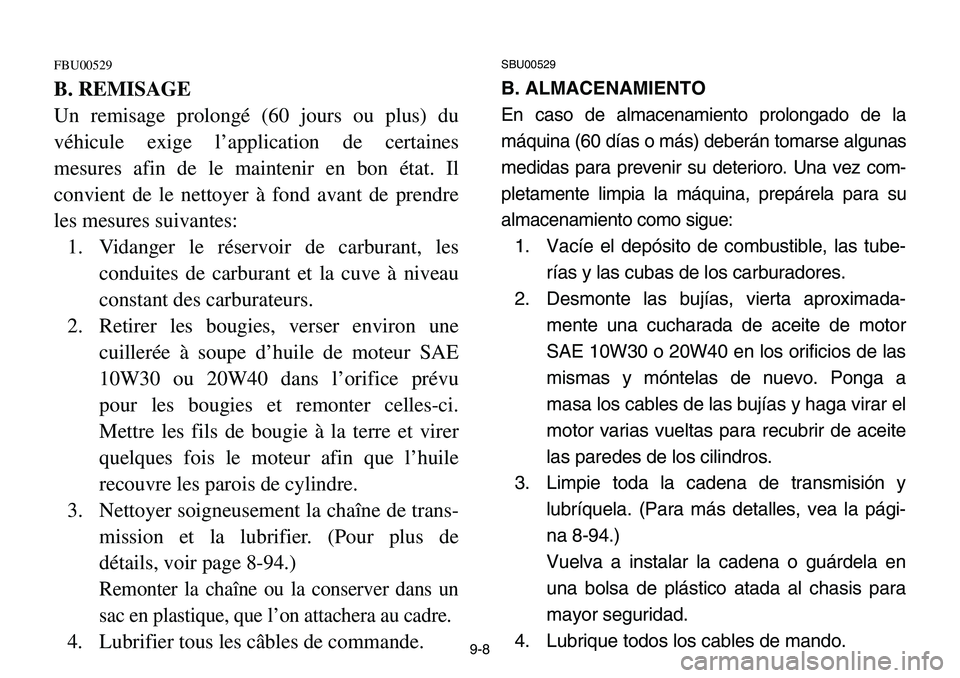

FBU00529
B. REMISAGE
Un remisage prolongé (60 jours ou plus) du
véhicule exige l’application de certaines
mesures afin de le maintenir en bon état. Il
convient de le nettoyer à fond avant de prendre
les mesures suivantes:
1. Vidanger le réservoir de carburant, les
conduites de carburant et la cuve à niveau
constant des carburateurs.
2. Retirer les bougies, verser environ une
cuillerée à soupe d’huile de moteur SAE
10W30 ou 20W40 dans l’orifice prévu
pour les bougies et remonter celles-ci.
Mettre les fils de bougie à la terre et virer
quelques fois le moteur afin que l’huile
recouvre les parois de cylindre.
3. Nettoyer soigneusement la chaîne de trans-
mission et la lubrifier. (Pour plus de
détails, voir page 8-94.)
Remonter la chaîne ou la conserver dans un
sac en plastique, que l’on attachera au cadre.
4. Lubrifier tous les câbles de commande.
SBU00529
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la
máquina (60 días o más) deberán tomarse algunas
medidas para prevenir su deterioro. Una vez com-
pletamente limpia la máquina, prepárela para su
almacenamiento como sigue:
1. Vacíe el depósito de combustible, las tube-
rías y las cubas de los carburadores.
2. Desmonte las bujías, vierta aproximada-
mente una cucharada de aceite de motor
SAE 10W30 o 20W40 en los orificios de las
mismas y móntelas de nuevo. Ponga a
masa los cables de las bujías y haga virar el
motor varias vueltas para recubrir de aceite
las paredes de los cilindros.
3. Limpie toda la cadena de transmisión y
lubríquela. (Para más detalles, vea la pági-
na 8-94.)
Vuelva a instalar la cadena o guárdela en
una bolsa de plástico atada al chasis para
mayor seguridad.
4. Lubrique todos los cables de mando.

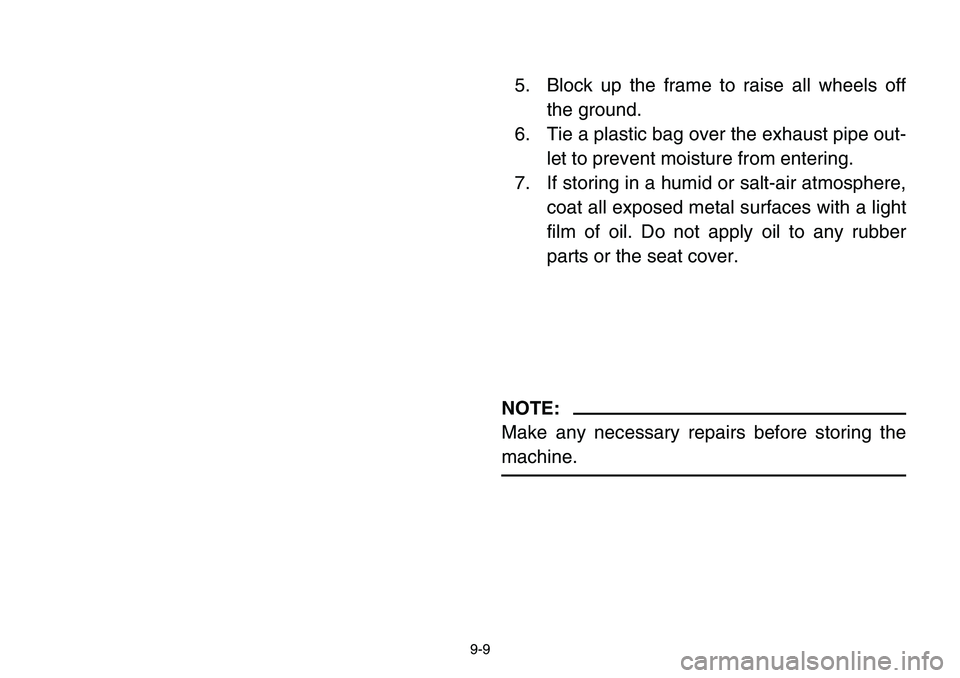

9-9
5. Block up the frame to raise all wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
7. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber
parts or the seat cover.
NOTE:
Make any necessary repairs before storing the
machine.

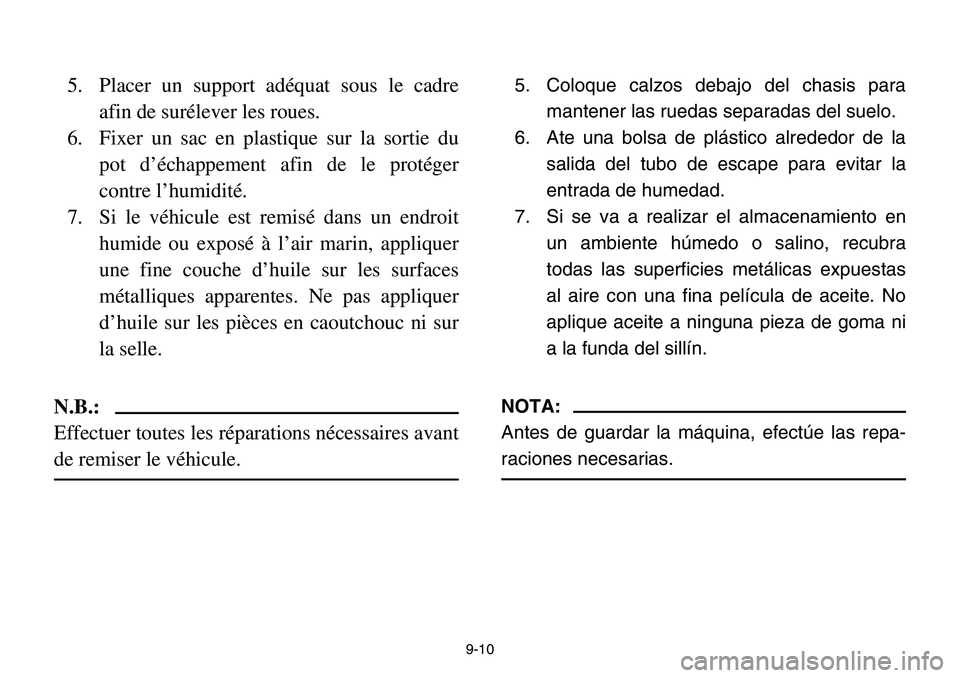

9-10
5. Placer un support adéquat sous le cadre
afin de surélever les roues.
6. Fixer un sac en plastique sur la sortie du
pot d’échappement afin de le protéger
contre l’humidité.
7. Si le véhicule est remisé dans un endroit
humide ou exposé à l’air marin, appliquer
une fine couche d’huile sur les surfaces
métalliques apparentes. Ne pas appliquer
d’huile sur les pièces en caoutchouc ni sur
la selle.
N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le véhicule.
5. Coloque calzos debajo del chasis para
mantener las ruedas separadas del suelo.
6. Ate una bolsa de plástico alrededor de la
salida del tubo de escape para evitar la
entrada de humedad.
7. Si se va a realizar el almacenamiento en
un ambiente húmedo o salino, recubra
todas las superficies metálicas expuestas
al aire con una fina película de aceite. No
aplique aceite a ninguna pieza de goma ni
a la funda del sillín.
NOTA:
Antes de guardar la máquina, efectúe las repa-
raciones necesarias.

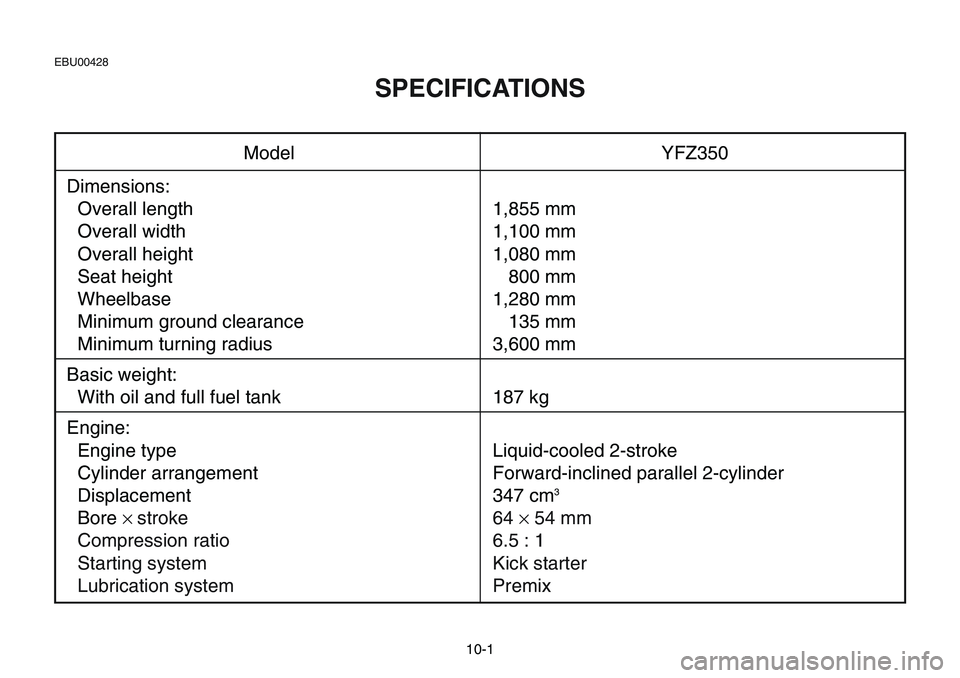

10-1
Model YFZ350
Dimensions:
Overall length 1,855 mm
Overall width 1,100 mm
Overall height 1,080 mm
Seat height 800 mm
Wheelbase 1,280 mm
Minimum ground clearance 135 mm
Minimum turning radius 3,600 mm
Basic weight:
With oil and full fuel tank 187 kg
Engine:
Engine type Liquid-cooled 2-stroke
Cylinder arrangement Forward-inclined parallel 2-cylinder
Displacement 347 cm
3
Bore× stroke 64×54 mm
Compression ratio 6.5 : 1
Starting system Kick starter
Lubrication system Premix
EBU00428
SPECIFICATIONS

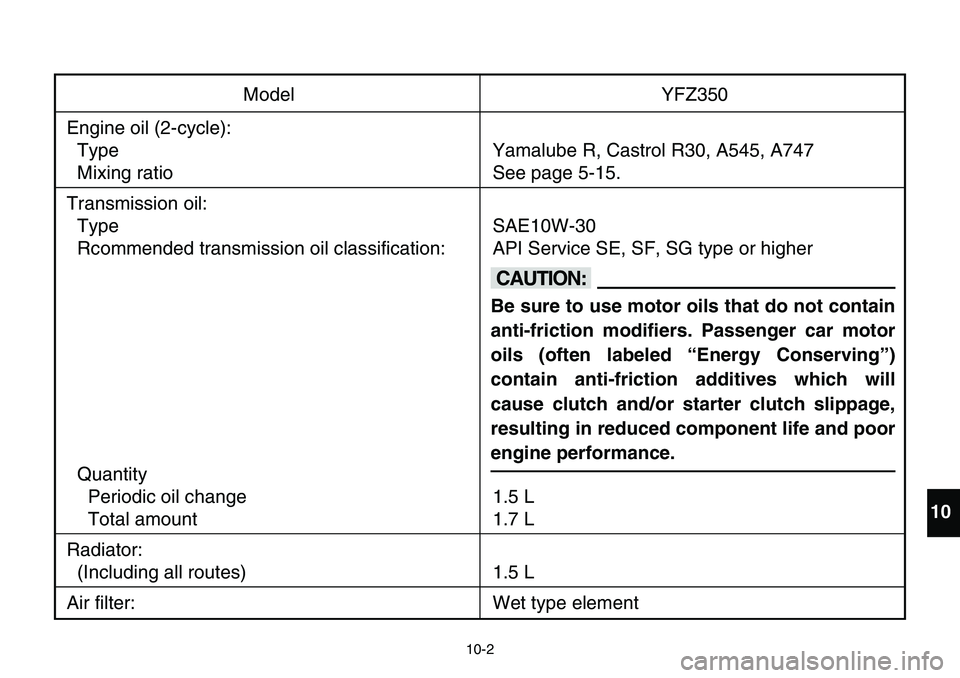

10-2
Model YFZ350
Engine oil (2-cycle):
Type Yamalube R, Castrol R30, A545, A747
Mixing ratio See page 5-15.
Transmission oil:
Type SAE10W-30
Rcommended transmission oil classification: API Service SE, SF, SG type or higher
Quantity
Periodic oil change 1.5 L
Total amount 1.7 L
Radiator:
(Including all routes) 1.5 L
Air filter: Wet type element
10
cC
Be sure to use motor oils that do not contain
anti-friction modifiers. Passenger car motor
oils (often labeled “Energy Conserving”)
contain anti-friction additives which will
cause clutch and/or starter clutch slippage,
resulting in reduced component life and poor
engine performance.

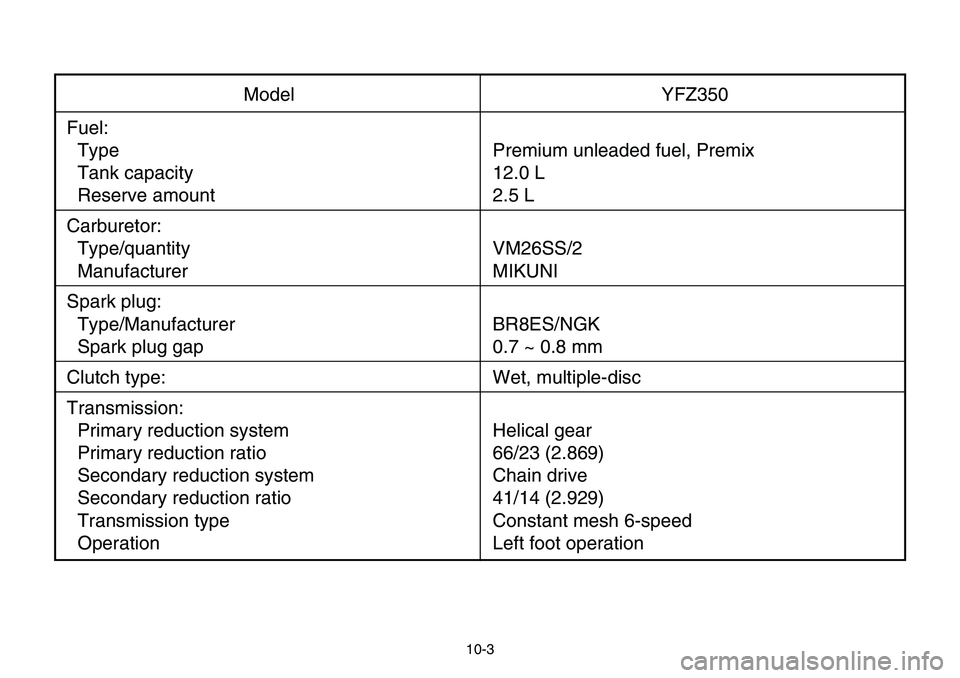

10-3
Model YFZ350
Fuel:
Type Premium unleaded fuel, Premix
Tank capacity 12.0 L
Reserve amount 2.5 L
Carburetor:
Type/quantity VM26SS/2
Manufacturer MIKUNI
Spark plug:
Type/Manufacturer BR8ES/NGK
Spark plug gap 0.7 ~ 0.8 mm
Clutch type: Wet, multiple-disc
Transmission:
Primary reduction system Helical gear
Primary reduction ratio 66/23 (2.869)
Secondary reduction system Chain drive
Secondary reduction ratio 41/14 (2.929)
Transmission type Constant mesh 6-speed
Operation Left foot operation

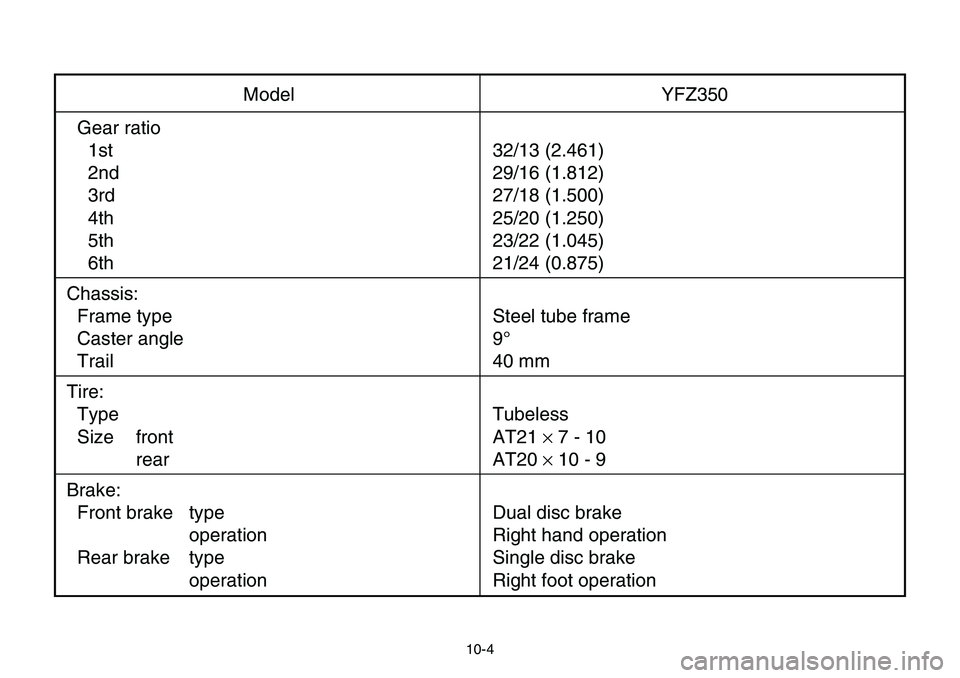

10-4
Model YFZ350
Gear ratio
1st 32/13 (2.461)
2nd 29/16 (1.812)
3rd 27/18 (1.500)
4th 25/20 (1.250)
5th 23/22 (1.045)
6th 21/24 (0.875)
Chassis:
Frame type Steel tube frame
Caster angle 9°
Trail 40 mm
Tire:
Type Tubeless
Size front AT21×7 - 10
rear AT20×10 - 9
Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Single disc brake
operation Right foot operation

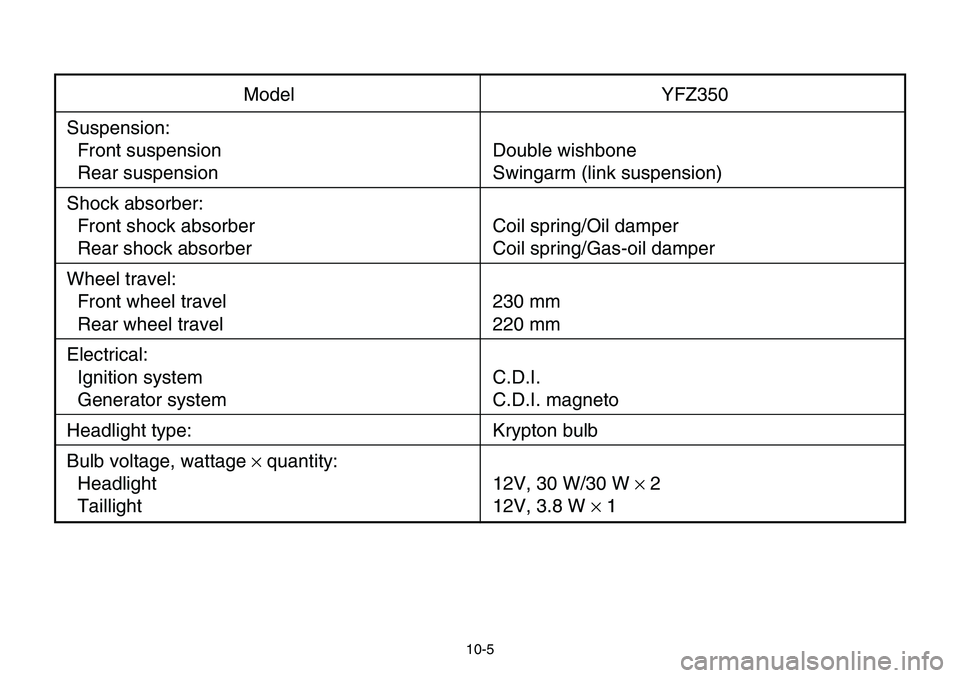

10-5
Model YFZ350
Suspension:
Front suspension Double wishbone
Rear suspension Swingarm (link suspension)
Shock absorber:
Front shock absorber Coil spring/Oil damper
Rear shock absorber Coil spring/Gas-oil damper
Wheel travel:
Front wheel travel 230 mm
Rear wheel travel 220 mm
Electrical:
Ignition system C.D.I.
Generator system C.D.I. magneto
Headlight type: Krypton bulb
Bulb voltage, wattage ×quantity:
Headlight 12V, 30 W/30 W ×2
Taillight 12V, 3.8 W ×1
