YAMAHA BANSHEE 350 2006 Owners Manual

Modificación de los ajustes de los carbura-
dores
Para cambiar los ajustes de los carburadores, es
necesario desmontarlos y extraerlos. Siga los pro-
cedimientos siguientes para ambos carburadores.
Desmontaje y extracción de los carburadores
1. Gire el grifo de combustible a la posición
“OFF” (cerrado).
2. Desenrosque el tornillo de drenaje del car-
burador para drenar el combustible.
3. Desmonte el sillín.
4. Extraiga la cubierta del radiador y la
cubierta lateral quitando los tornillos.
5. Desconecte los tubos de combustible.
6. Extraiga el depósito de combustible quitan-
do los pernos.
8-56

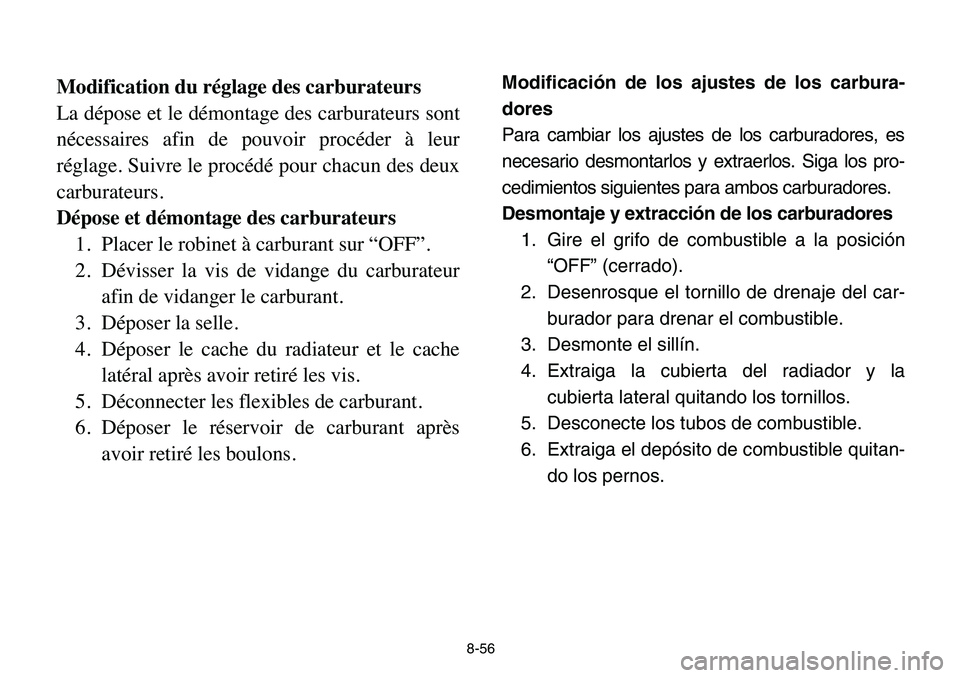

Modification du réglage des carburateurs
La dépose et le démontage des carburateurs sont
nécessaires afin de pouvoir procéder à leur
réglage. Suivre le procédé pour chacun des deux
carburateurs.
Dépose et démontage des carburateurs
1. Placer le robinet à carburant sur “OFF”.
2. Dévisser la vis de vidange du carburateur
afin de vidanger le carburant.
3. Déposer la selle.
4. Déposer le cache du radiateur et le cache
latéral après avoir retiré les vis.
5. Déconnecter les flexibles de carburant.
6. Déposer le réservoir de carburant après
avoir retiré les boulons.

1
2

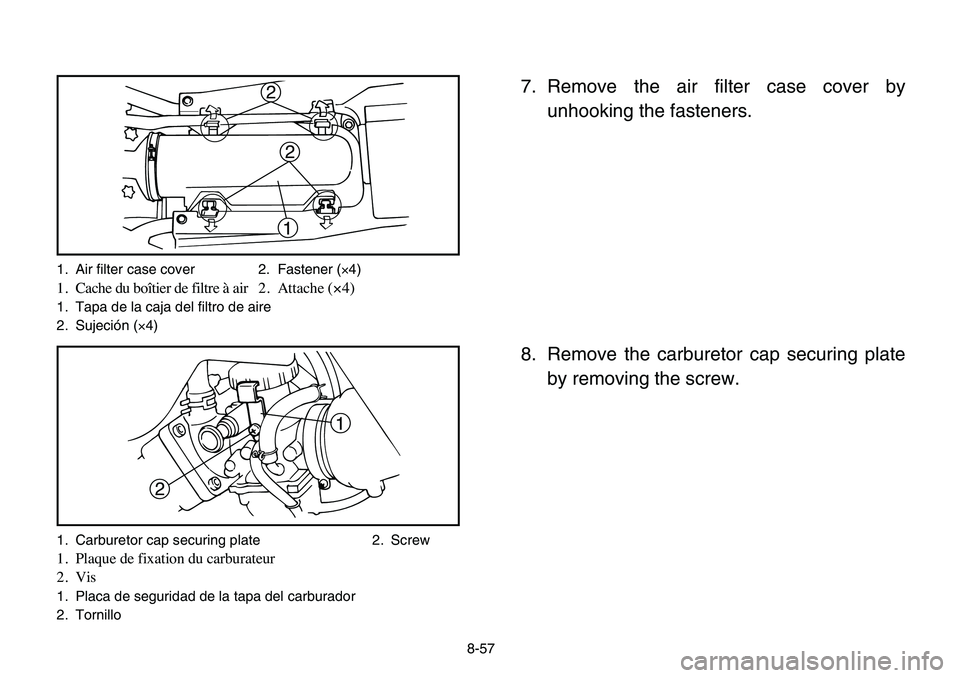

1. Air filter case cover 2. Fastener (×4)
1. Cache du boîtier de filtre à air 2. Attache (×4)
1. Tapa de la caja del filtro de aire
2. Sujeción (×4)
1. Carburetor cap securing plate 2. Screw
1. Plaque de fixation du carburateur
2. Vis
1. Placa de seguridad de la tapa del carburador
2. Tornillo
8-57
7. Remove the air filter case cover by
unhooking the fasteners.
8. Remove the carburetor cap securing plate
by removing the screw.
1
2
2

7. Quite la tapa de la caja del filtro de aire
desenganchando los fijadores.
8. Extraiga la placa de seguridad de la tapa
del carburador quitando los tornillos.
8-58
7. Retirer le couvercle du boîtier de filtre à air
en décrochant les attaches.
8. Déposer la plaque de fixation du carbura-
teur après avoir retiré sa vis.

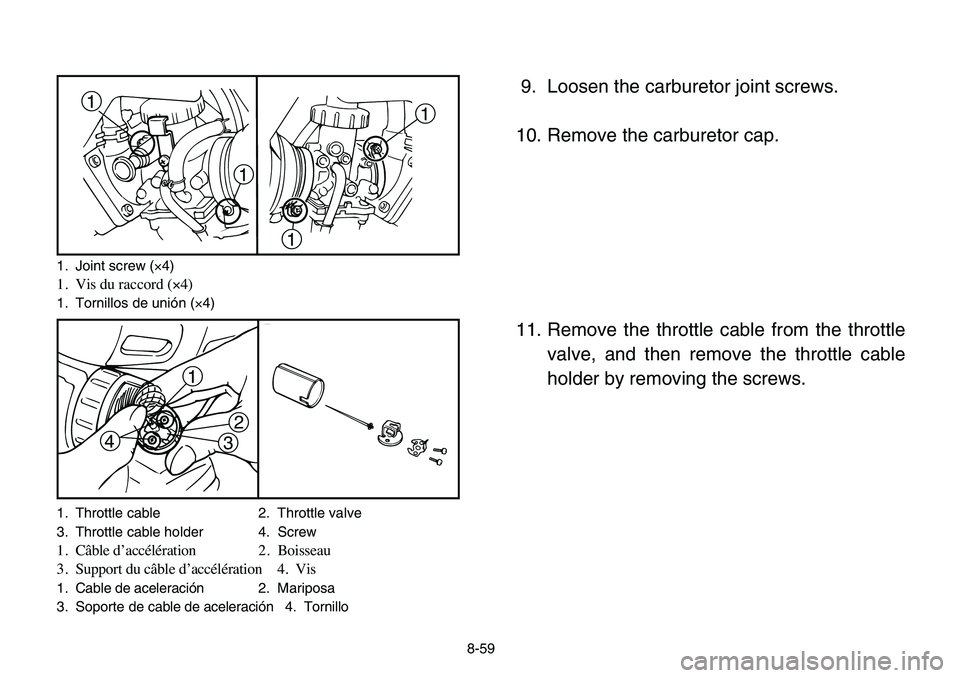

1. Throttle cable 2. Throttle valve
3. Throttle cable holder 4. Screw
1. Câble d’accélération 2. Boisseau
3. Support du câble d’accélération 4. Vis
1. Cable de aceleración 2. Mariposa
3. Soporte de cable de aceleración 4. Tornillo
8-59
9. Loosen the carburetor joint screws.
10. Remove the carburetor cap.
11. Remove the throttle cable from the throttle
valve, and then remove the throttle cable
holder by removing the screws.1
1
11
1
2
3
4
1. Joint screw (×4)
1. Vis du raccord (×4)
1. Tornillos de unión (×4)

9. Afloje los tornillos de unión del carburador.
10. Extraiga la tapa del carburador.
11. Extraiga los cables de aceleración de las
mariposas de gases y a continuación el
soporte de cables del acelerador quitando
los tornillos.
8-60

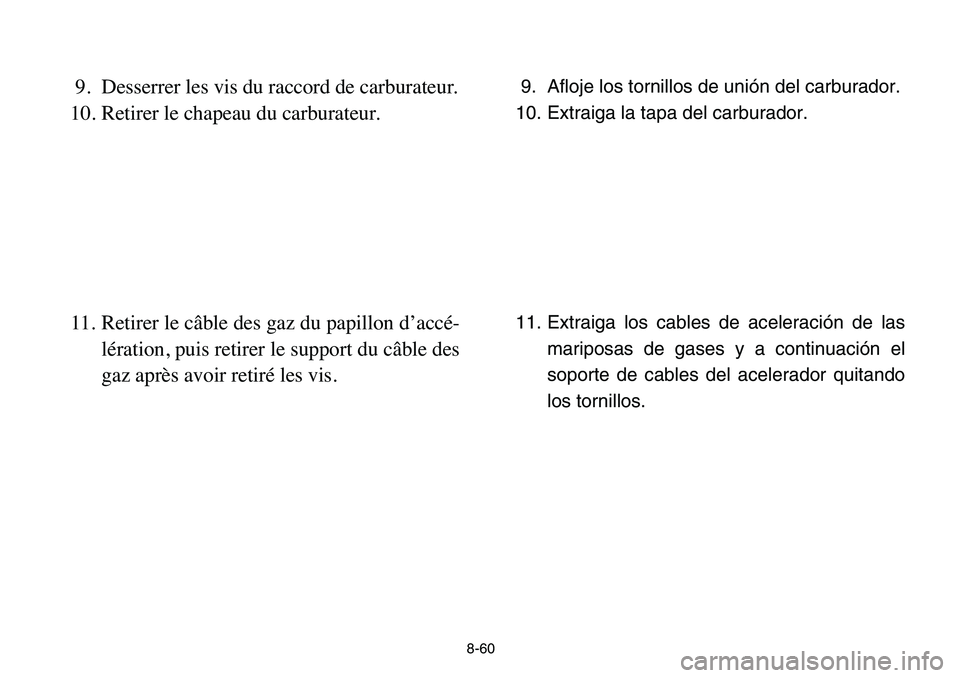

9. Desserrer les vis du raccord de carburateur.
10. Retirer le chapeau du carburateur.
11. Retirer le câble des gaz du papillon d’accé-
lération, puis retirer le support du câble des
gaz après avoir retiré les vis.

8-61

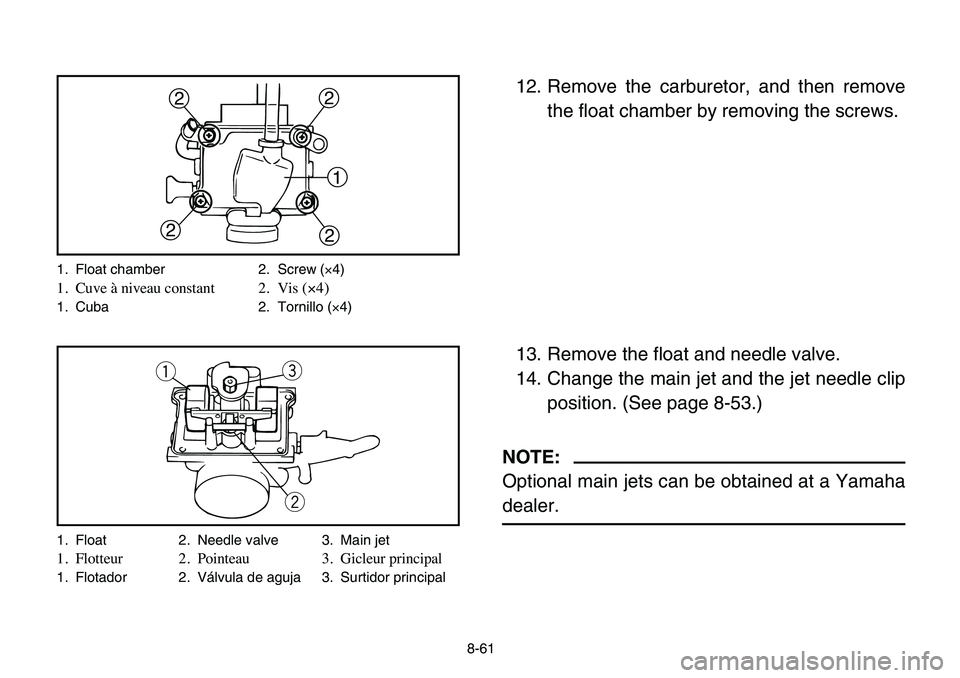

12. Remove the carburetor, and then remove
the float chamber by removing the screws.
13. Remove the float and needle valve.
14. Change the main jet and the jet needle clip
position. (See page 8-53.)
NOTE:
Optional main jets can be obtained at a Yamaha
dealer.
1
22
22
q
w e
1. Float chamber 2. Screw (×4)
1. Cuve à niveau constant 2. Vis (×4)
1. Cuba 2. Tornillo (×4)
1. Float 2. Needle valve 3. Main jet
1. Flotteur 2. Pointeau 3. Gicleur principal
1. Flotador 2. Válvula de aguja 3. Surtidor principal

12. Extraiga el carburador y luego extraiga la
cámara del flotador quitando los tornillos.
13. Extraiga los flotadores y las válvulas de
aguja.
14. Cambie las posiciones de los surtidores
principales y de los retenedores de las
agujas (vea la página 8-54).
NOTA:
Se pueden obtener surtidores principales opcio-
nales en un concesionario Yamaha.
8-62
12. Déposer le carburateur, puis retirer la cuve
à niveau constant après avoir enlevé les
vis.
13. Retirer le flotteur et le pointeau.
14. Changer le gicleur principal et changer la
position de l’agrafe d’accrochage de
l’aiguille. (Voir page 8-54.)
N.B.:
Des gicleurs principaux optionnels sont dispo-
nibles chez les concessionnaires Yamaha.

8-63

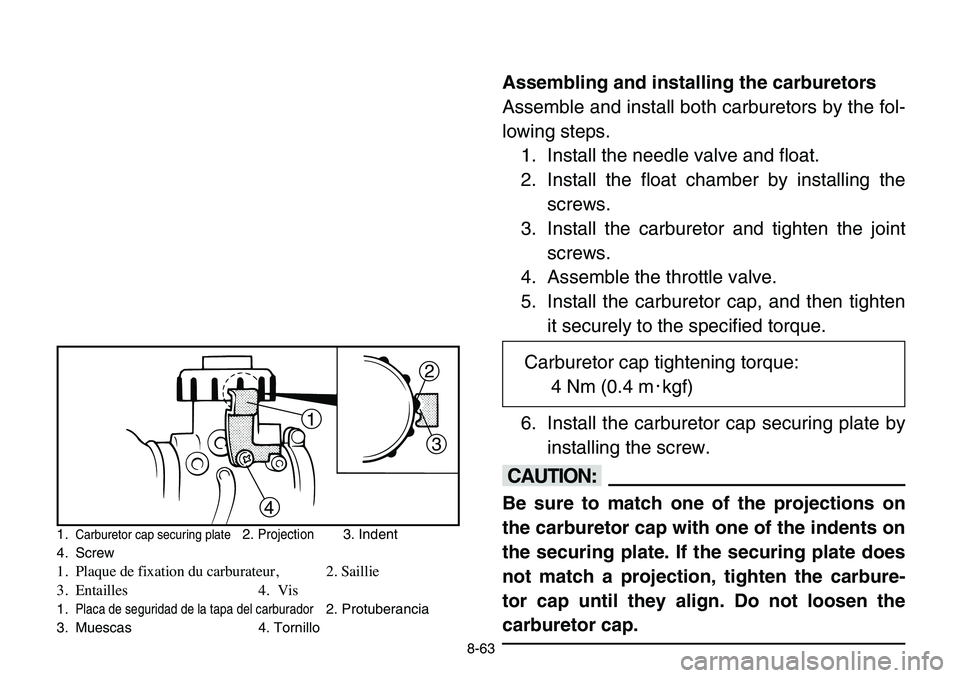

Assembling and installing the carburetors
Assemble and install both carburetors by the fol-
lowing steps.
1. Install the needle valve and float.
2. Install the float chamber by installing the
screws.
3. Install the carburetor and tighten the joint
screws.
4. Assemble the throttle valve.
5. Install the carburetor cap, and then tighten
it securely to the specified torque.
6. Install the carburetor cap securing plate by
installing the screw.
cC
Be sure to match one of the projections on
the carburetor cap with one of the indents on
the securing plate. If the securing plate does
not match a projection, tighten the carbure-
tor cap until they align. Do not loosen the
carburetor cap.
12
3
4
1.Carburetor cap securing plate2.Projection3. Indent
4. Screw
1. Plaque de fixation du carburateur, 2. Saillie
3. Entailles 4. Vis
1.Placa de seguridad de la tapa del carburador2. Protuberancia
3. Muescas 4. Tornillo
Carburetor cap tightening torque:
4 Nm (0.4 m0kgf)

8-64

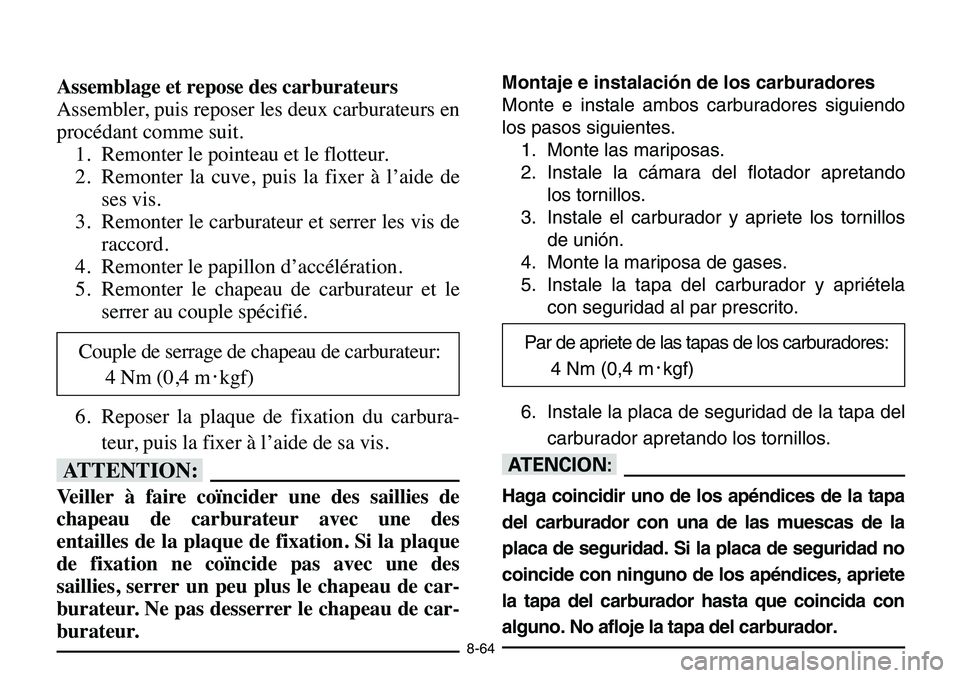

Assemblage et repose des carburateurs
Assembler, puis reposer les deux carburateurs en
procédant comme suit.
1. Remonter le pointeau et le flotteur.
2. Remonter la cuve, puis la fixer à l’aide de
ses vis.
3. Remonter le carburateur et serrer les vis de
raccord.
4. Remonter le papillon d’accélération.
5. Remonter le chapeau de carburateur et le
serrer au couple spécifié.
6. Reposer la plaque de fixation du carbura-
teur, puis la fixer à l’aide de sa vis.
fF
Veiller à faire coïncider une des saillies de
chapeau de carburateur avec une des
entailles de la plaque de fixation. Si la plaque
de fixation ne coïncide pas avec une des
saillies, serrer un peu plus le chapeau de car-
burateur. Ne pas desserrer le chapeau de car-
burateur.
Montaje e instalación de los carburadores
Monte e instale ambos carburadores siguiendo
los pasos siguientes.
1. Monte las mariposas.
2. Instale la cámara del flotador apretando
los tornillos.
3. Instale el carburador y apriete los tornillos
de unión.
4. Monte la mariposa de gases.
5. Instale la tapa del carburador y apriétela
con seguridad al par prescrito.
6. Instale la placa de seguridad de la tapa del
carburador apretando los tornillos.
yY
Haga coincidir uno de los apéndices de la tapa
del carburador con una de las muescas de la
placa de seguridad. Si la placa de seguridad no
coincide con ninguno de los apéndices, apriete
la tapa del carburador hasta que coincida con
alguno. No afloje la tapa del carburador.
Couple de serrage de chapeau de carburateur:
4 Nm (0,4 m0kgf)Par de apriete de las tapas de los carburadores:
4 Nm (0,4 m
0kgf)

8-65

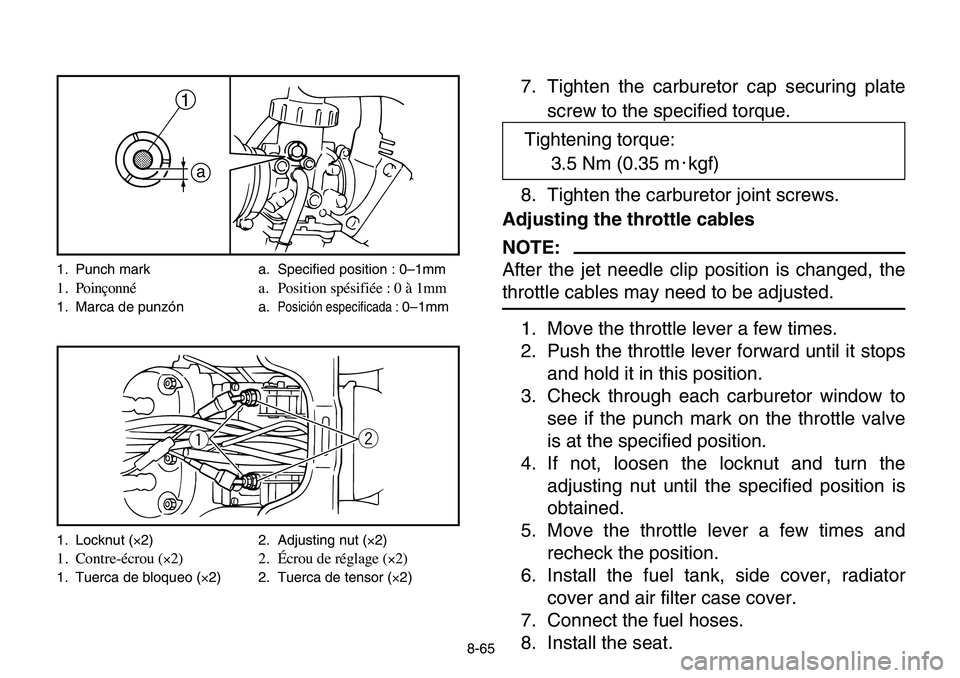

7. Tighten the carburetor cap securing plate
screw to the specified torque.
8. Tighten the carburetor joint screws.
Adjusting the throttle cables
NOTE:
After the jet needle clip position is changed, the
throttle cables may need to be adjusted.
1. Move the throttle lever a few times.
2. Push the throttle lever forward until it stops
and hold it in this position.
3. Check through each carburetor window to
see if the punch mark on the throttle valve
is at the specified position.
4. If not, loosen the locknut and turn the
adjusting nut until the specified position is
obtained.
5. Move the throttle lever a few times and
recheck the position.
6. Install the fuel tank, side cover, radiator
cover and air filter case cover.
7. Connect the fuel hoses.
8. Install the seat.
a
1
wq
1. Punch mark a. Specified position : 0–1mm
1. Poinçonné a. Position spésifiée : 0 à 1mm
1. Marca de punzón a.Posición especificada : 0–1mm
1. Locknut (×2) 2. Adjusting nut (×2)
1. Contre-écrou (×2) 2. Écrou de réglage (×2)
1. Tuerca de bloqueo (×2) 2. Tuerca de tensor (×2)
Tightening torque:
3.5 Nm (0.35 m0kgf)
