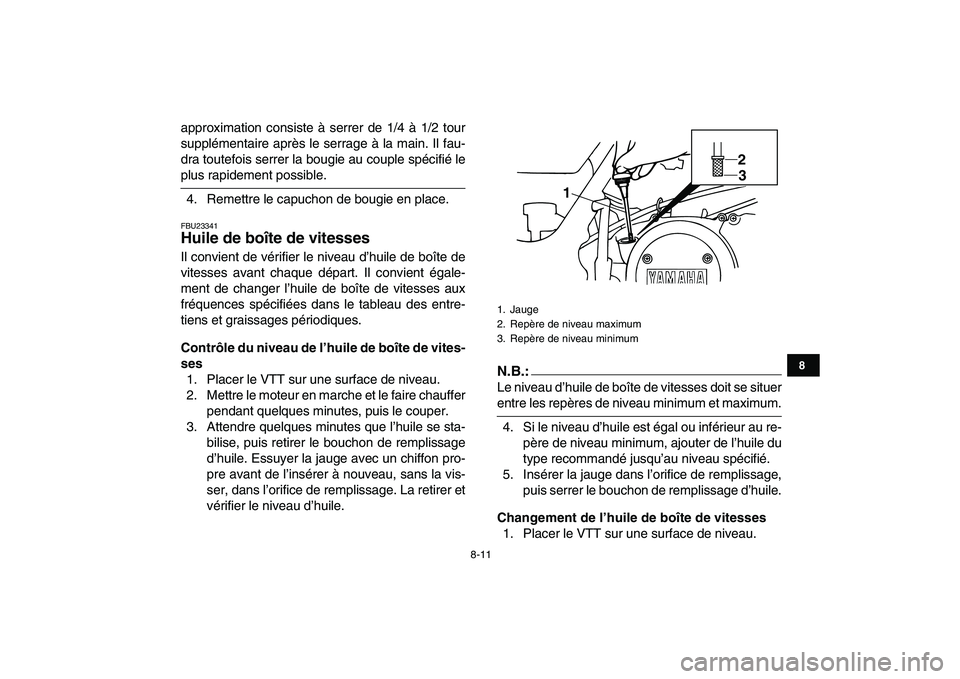

approximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.
FBU23341
Huile de boîte de vitesses
Il convient de vérifier le niveau d’huile de boîte de
vitesses avant chaque départ. Il convient égale-
ment de changer l’huile de boîte de vitesses aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Contrôle du niveau de l’huile de boîte de vites-
ses
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Attendre quelques minutes que l’huile se sta-
bilise, puis retirer le bouchon de remplissage
d’huile. Essuyer la jauge avec un chiffon pro-
pre avant de l’insérer à nouveau, sans la vis-
ser, dans l’orifice de remplissage. La retirer et
vérifier le niveau d’huile.
N.B.:

Le niveau d’huile de boîte de vitesses doit se situer
entre les repères de niveau minimum et maximum.
4. Si le niveau d’huile est égal ou inférieur au re-
père de niveau minimum, ajouter de l’huile du
type recommandé jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de remplissage,
puis serrer le bouchon de remplissage d’huile.
Changement de l’huile de boîte de vitesses
1. Placer le VTT sur une surface de niveau.
1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum

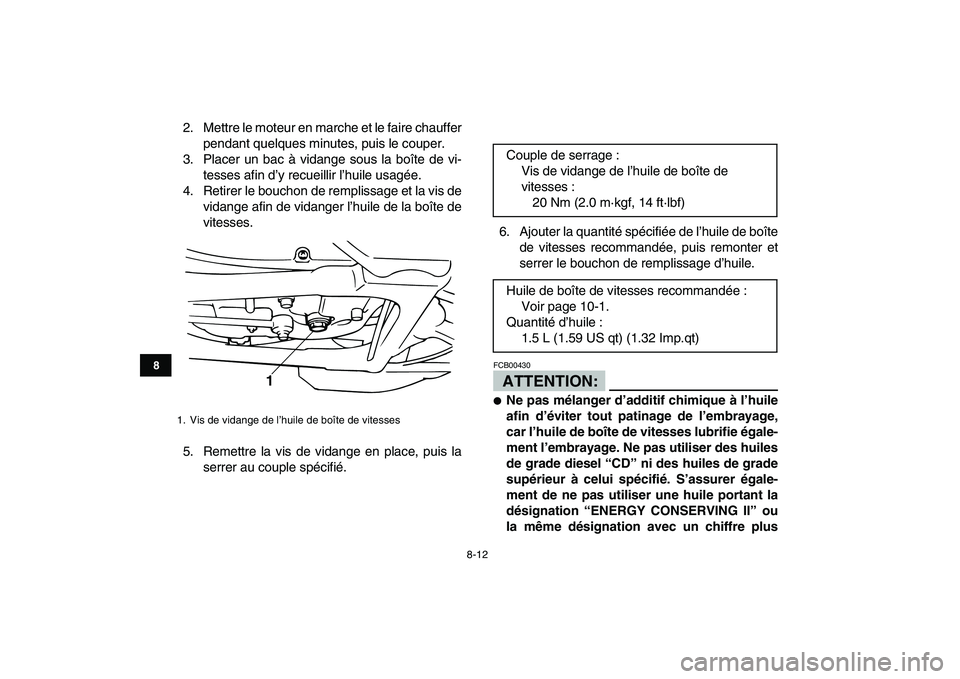

12
3

8-12
1
2
3
4
5
6
78
9
10
11

2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous la boîte de vi-
tesses afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange afin de vidanger l’huile de la boîte de
vitesses.
5. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.6. Ajouter la quantité spécifiée de l’huile de boîte
de vitesses recommandée, puis remonter et
serrer le bouchon de remplissage d’huile.ATTENTION:
FCB00430

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile de boîte de vitesses lubrifie égale-
ment l’embrayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assurer égale-
ment de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou
la même désignation avec un chiffre plus
1. Vis de vidange de l’huile de boîte de vitesses
1

Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile de boîte de vitesses recommandée :
Voir page 10-1.
Quantité d’huile :
1.5 L (1.59 US qt) (1.32 Imp.qt)

8-13
1
2
3
4
5
6
78
9
10
11

élevé.

S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.

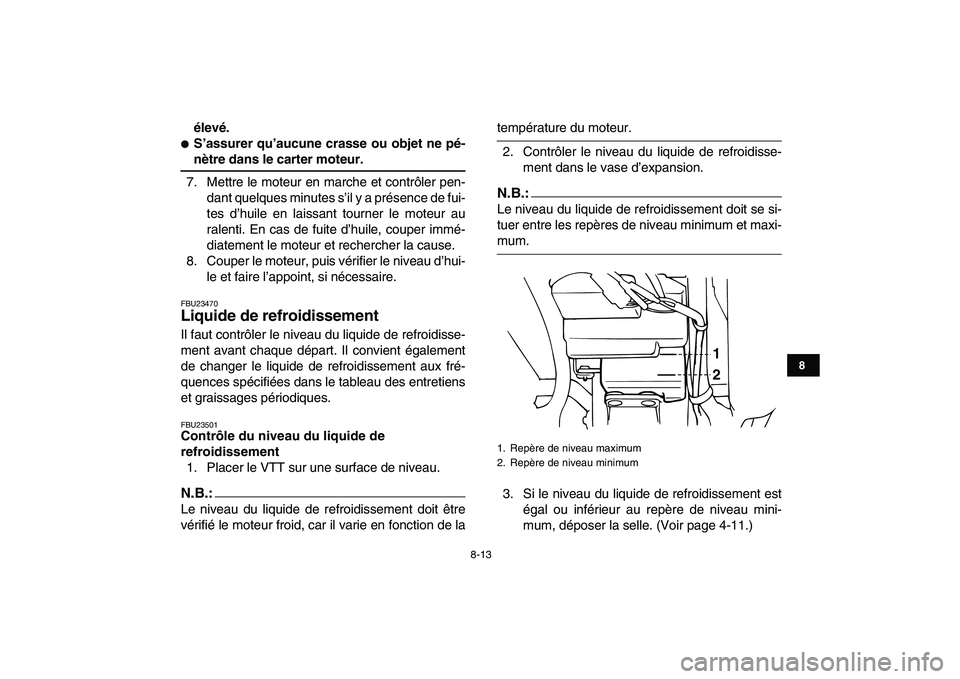

7. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, couper immé-
diatement le moteur et rechercher la cause.
8. Couper le moteur, puis vérifier le niveau d’hui-
le et faire l’appoint, si nécessaire.
FBU23470
Liquide de refroidissement
Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
FBU23501
Contrôle du niveau du liquide de
refroidissement
1. Placer le VTT sur une surface de niveau.
N.B.:

Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
2. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.:

Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum.
3. Si le niveau du liquide de refroidissement est
égal ou inférieur au repère de niveau mini-
mum, déposer la selle. (Voir page 4-11.)
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2

8-14
1
2
3
4
5
6
78
9
10
11

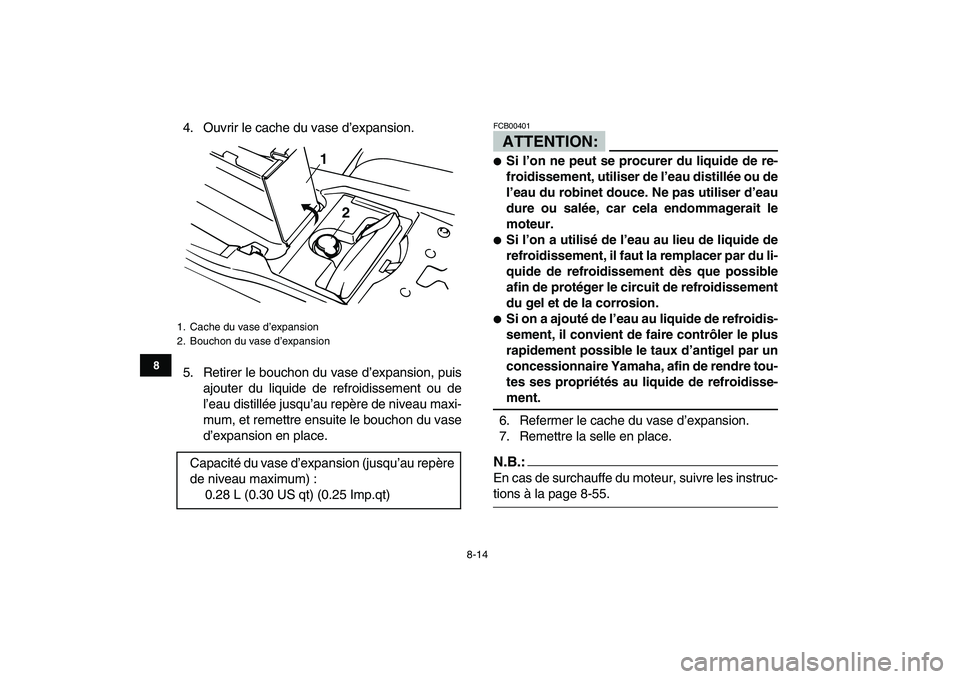

4. Ouvrir le cache du vase d’expansion.
5. Retirer le bouchon du vase d’expansion, puis
ajouter du liquide de refroidissement ou de
l’eau distillée jusqu’au repère de niveau maxi-
mum, et remettre ensuite le bouchon du vase
d’expansion en place.ATTENTION:
FCB00401

Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait le
moteur.

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.

Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-
ment.
6. Refermer le cache du vase d’expansion.
7. Remettre la selle en place.
N.B.:

En cas de surchauffe du moteur, suivre les instruc-
tions à la page 8-55.
1. Cache du vase d’expansion
2. Bouchon du vase d’expansion
Capacité du vase d’expansion (jusqu’au repère
de niveau maximum) :
0.28 L (0.30 US qt) (0.25 Imp.qt)
1
2

8-15
1
2
3
4
5
6
78
9
10
11

FBU23521
Changement du liquide de refroidissement
AVERTISSEMENT

FWB01890
Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir.
Laisser s’échapper les vapeurs résiduelles
avant de retirer le bouchon.
1. Placer le VTT sur une surface de niveau.
2. Déposer le cache du radiateur après avoir re-
tiré ses vis.
3. Placer un récipient sous le moteur, puis retirer
les vis de vidange de liquide de refroidisse-
ment.
1. Cache du radiateur
2. Vis du cache de radiateur12
2

8-16
1
2
3
4
5
6
78
9
10
11

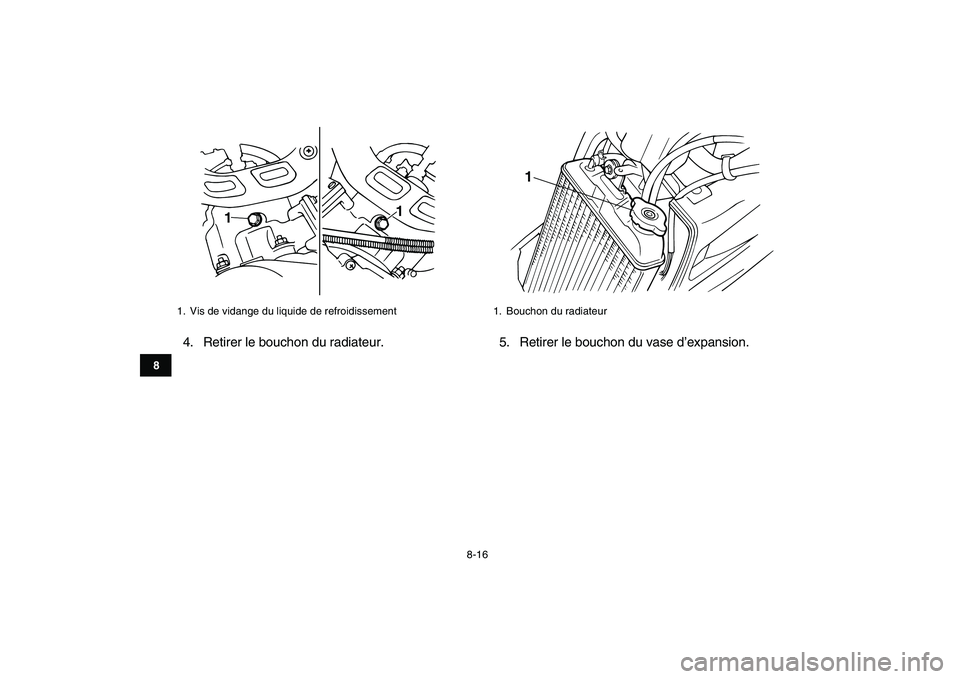

4. Retirer le bouchon du radiateur. 5. Retirer le bouchon du vase d’expansion.
1. Vis de vidange du liquide de refroidissement
11

1. Bouchon du radiateur
1

8-17
1
2
3
4
5
6
78
9
10
11

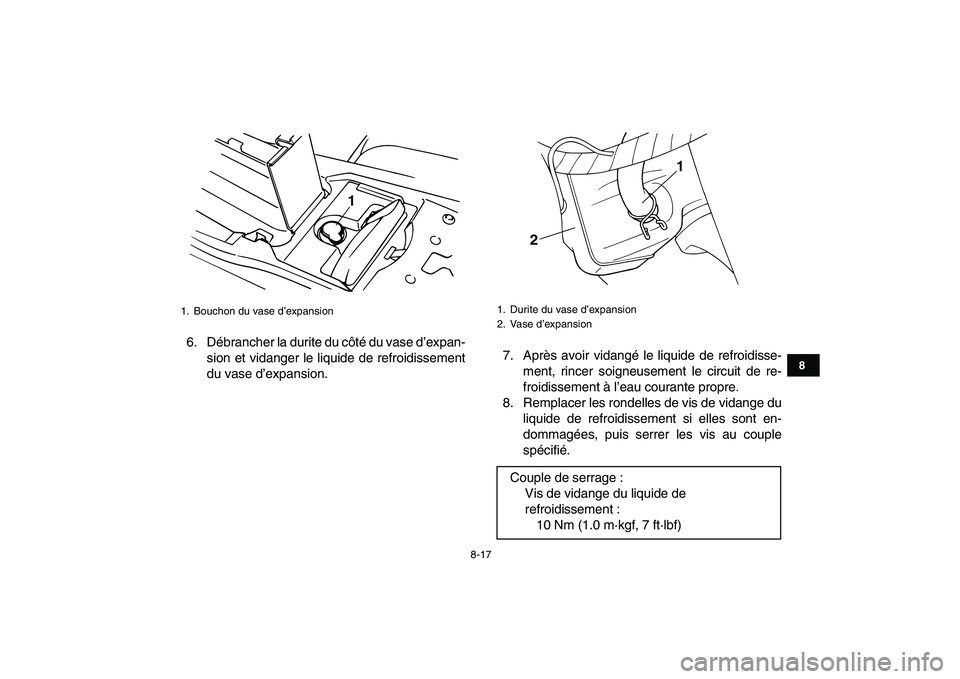

6. Débrancher la durite du côté du vase d’expan-
sion et vidanger le liquide de refroidissement
du vase d’expansion.7. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
8. Remplacer les rondelles de vis de vidange du
liquide de refroidissement si elles sont en-
dommagées, puis serrer les vis au couple
spécifié.
1. Bouchon du vase d’expansion
1

1. Durite du vase d’expansion
2. Vase d’expansion
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7 ft·lbf)
1
2

8-18
1
2
3
4
5
6
78
9
10
11

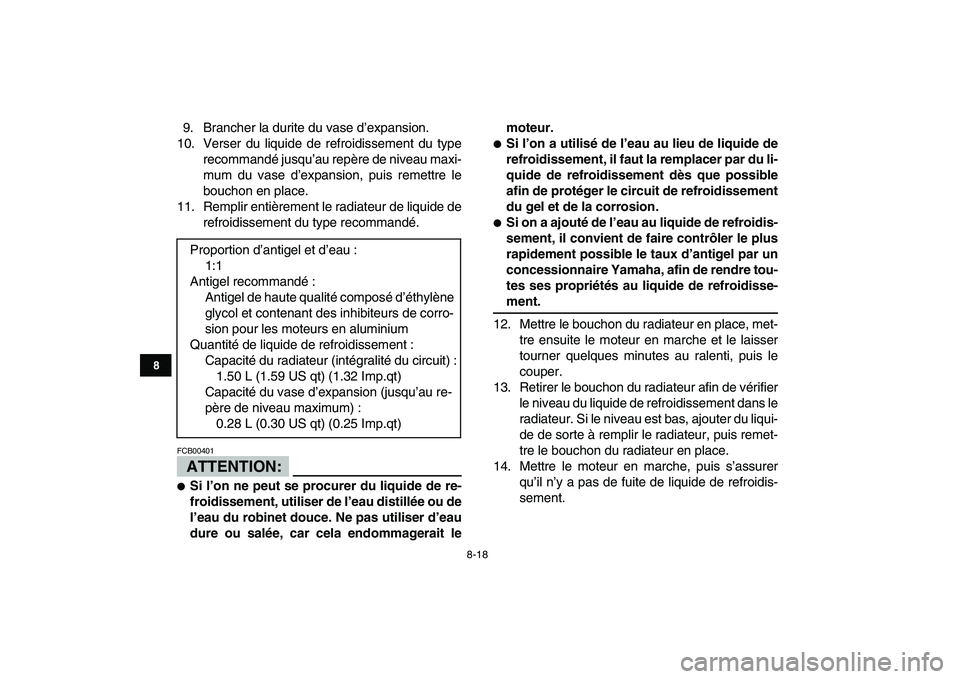

9. Brancher la durite du vase d’expansion.
10. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau maxi-
mum du vase d’expansion, puis remettre le
bouchon en place.
11. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
ATTENTION:

FCB00401

Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait lemoteur.

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.

Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-
ment.
12. Mettre le bouchon du radiateur en place, met-
tre ensuite le moteur en marche et le laisser
tourner quelques minutes au ralenti, puis le
couper.
13. Retirer le bouchon du radiateur afin de vérifier
le niveau du liquide de refroidissement dans le
radiateur. Si le niveau est bas, ajouter du liqui-
de de sorte à remplir le radiateur, puis remet-
tre le bouchon du radiateur en place.
14. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement. Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité composé d’éthylène
glycol et contenant des inhibiteurs de corro-
sion pour les moteurs en aluminium
Quantité de liquide de refroidissement :
Capacité du radiateur (intégralité du circuit) :
1.50 L (1.59 US qt) (1.32 Imp.qt)
Capacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.28 L (0.30 US qt) (0.25 Imp.qt)

8-19
1
2
3
4
5
6
78
9
10
11

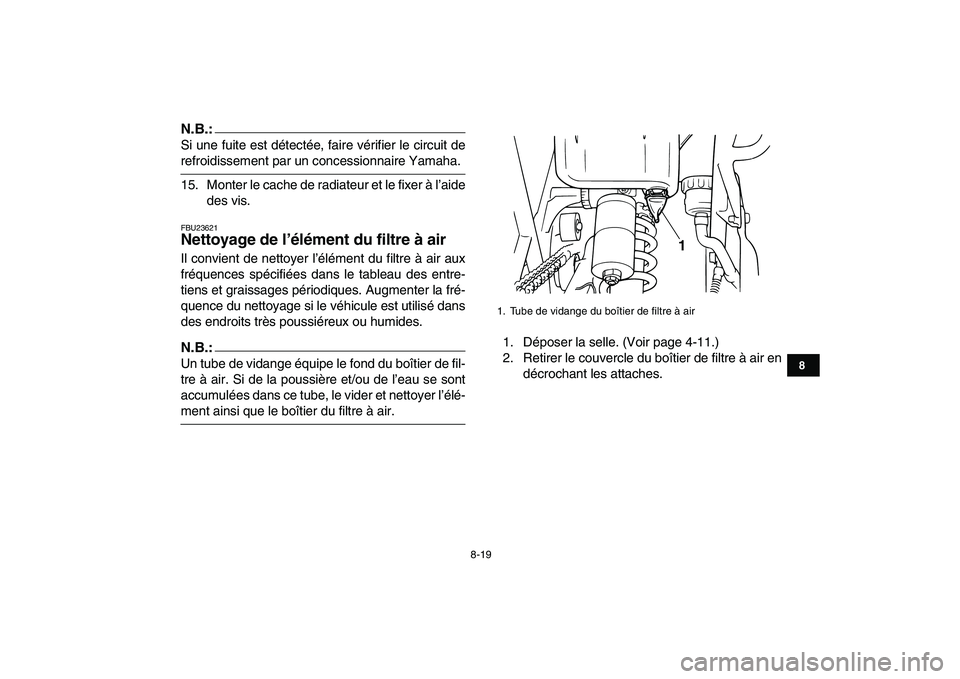

N.B.:

Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha.
15. Monter le cache de radiateur et le fixer à l’aide
des vis.
FBU23621
Nettoyage de l’élément du filtre à air
Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides.
N.B.:

Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.1. Déposer la selle. (Voir page 4-11.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.
1. Tube de vidange du boîtier de filtre à air
1

8-20
1
2
3
4
5
6
78
9
10
11

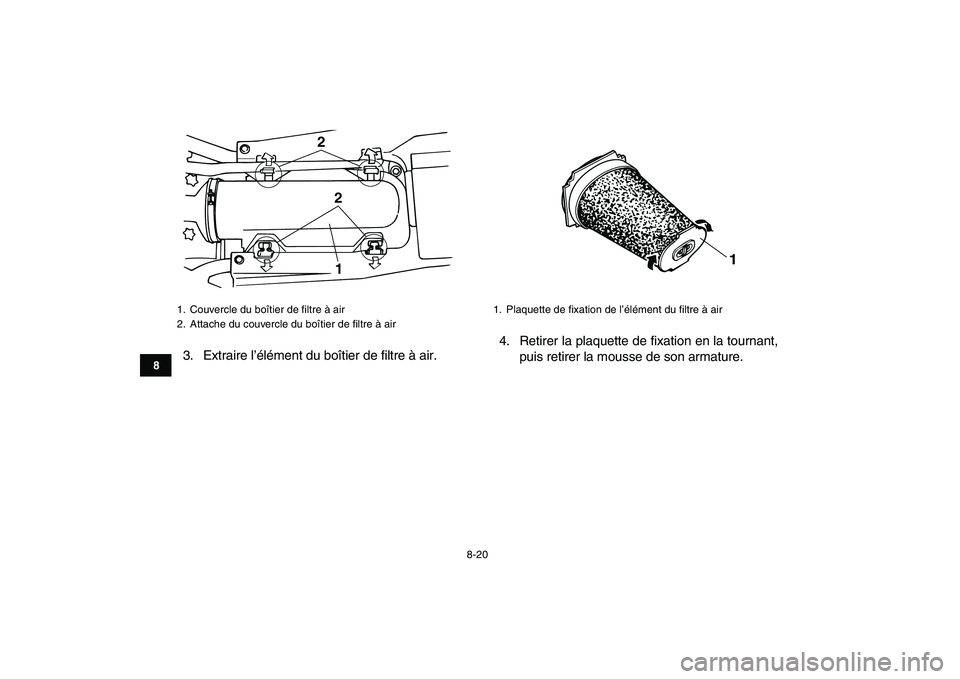

3. Extraire l’élément du boîtier de filtre à air.4. Retirer la plaquette de fixation en la tournant,
puis retirer la mousse de son armature.
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
1 2 2

1. Plaquette de fixation de l’élément du filtre à air
