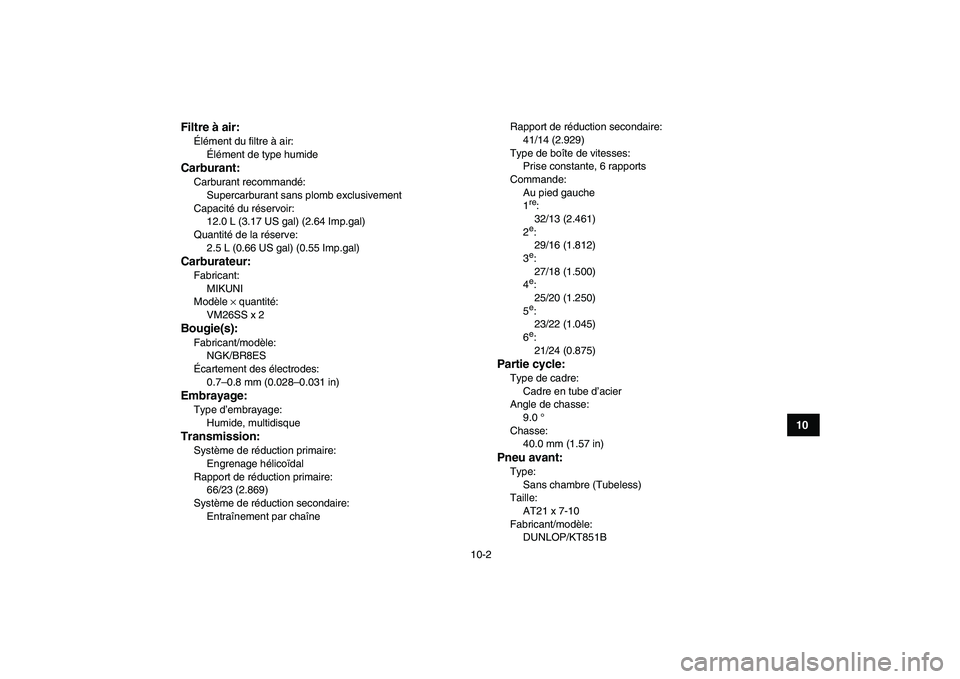

Page 141 of 148
10-2
1
2
3
4
5
6
7
8
910
11
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
12.0 L (3.17 US gal) (2.64 Imp.gal)
Quantité de la réserve:
2.5 L (0.66 US gal) (0.55 Imp.gal)
Carburateur:
Fabricant:
MIKUNI
Modèle
×
quantité:
VM26SS x 2
Bougie(s):
Fabricant/modèle:
NGK/BR8ES
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Rapport de réduction primaire:
66/23 (2.869)
Système de réduction secondaire:
Entraînement par chaîneRapport de réduction secondaire:
41/14 (2.929)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
1 re
:
32/13 (2.461)
2 e
:
29/16 (1.812)
3
e
:
27/18 (1.500)
4
e
:
25/20 (1.250)
5
e
:
23/22 (1.045)
6
e
:
21/24 (0.875)
Partie cycle:
Type de cadre:
Cadre en tube d’acier
Angle de chasse:
9.0 °
Chasse:
40.0 mm (1.57 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
AT21 x 7-10
Fabricant/modèle:
DUNLOP/KT851B

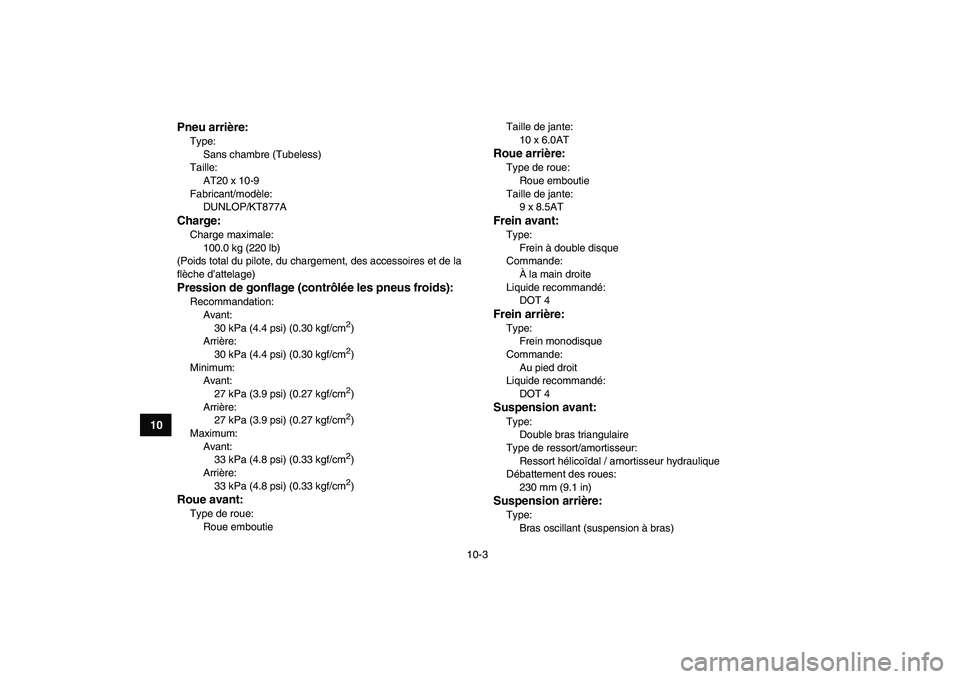

Page 142 of 148
10-3
1
2
3
4
5
6
7
8
910
11
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10-9
Fabricant/modèle:
DUNLOP/KT877A
Charge:
Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et de la
flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):
Recommandation:
Avant:
30 kPa (4.4 psi) (0.30 kgf/cm
2
)
Arrière:
30 kPa (4.4 psi) (0.30 kgf/cm
2
)
Minimum:
Avant:
27 kPa (3.9 psi) (0.27 kgf/cm
2
)
Arrière:
27 kPa (3.9 psi) (0.27 kgf/cm
2
)
Maximum:
Avant:
33 kPa (4.8 psi) (0.33 kgf/cm
2
)
Arrière:
33 kPa (4.8 psi) (0.33 kgf/cm
2
)
Roue avant:
Type de roue:
Roue emboutieTaille de jante:
10 x 6.0AT
Roue arrière:
Type de roue:
Roue emboutie
Taille de jante:
9 x 8.5AT
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
230 mm (9.1 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)

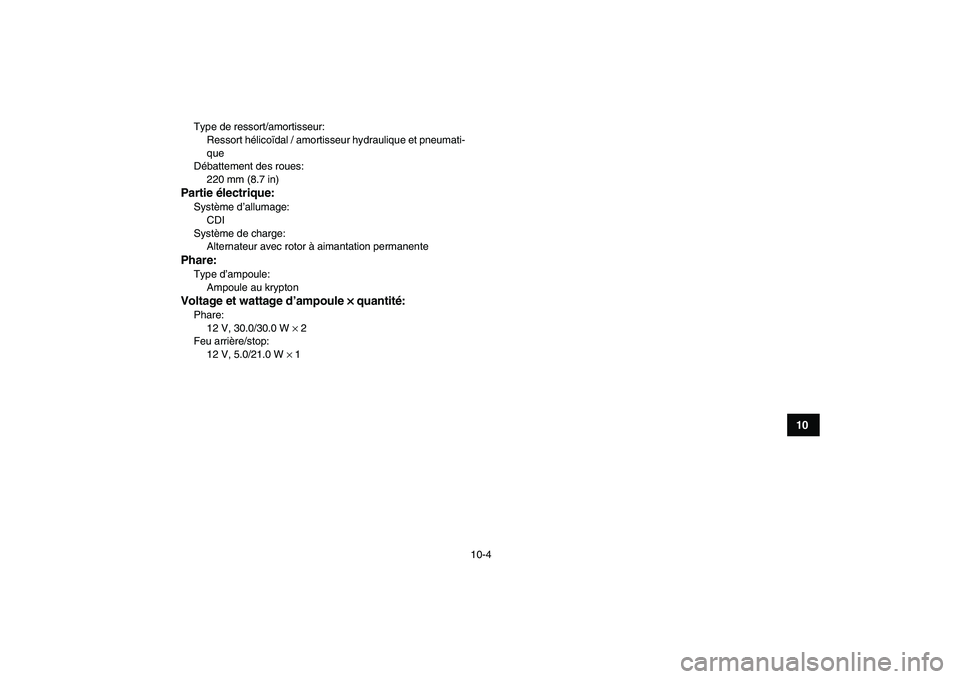

Page 143 of 148
10-4
1
2
3
4
5
6
7
8
910
11
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et pneumati-
que
Débattement des roues:
220 mm (8.7 in)
Partie électrique:
Système d’allumage:
CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
Phare:
Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule
×× × ×
quantité:
Phare:
12 V, 30.0/30.0 W
×
2
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1

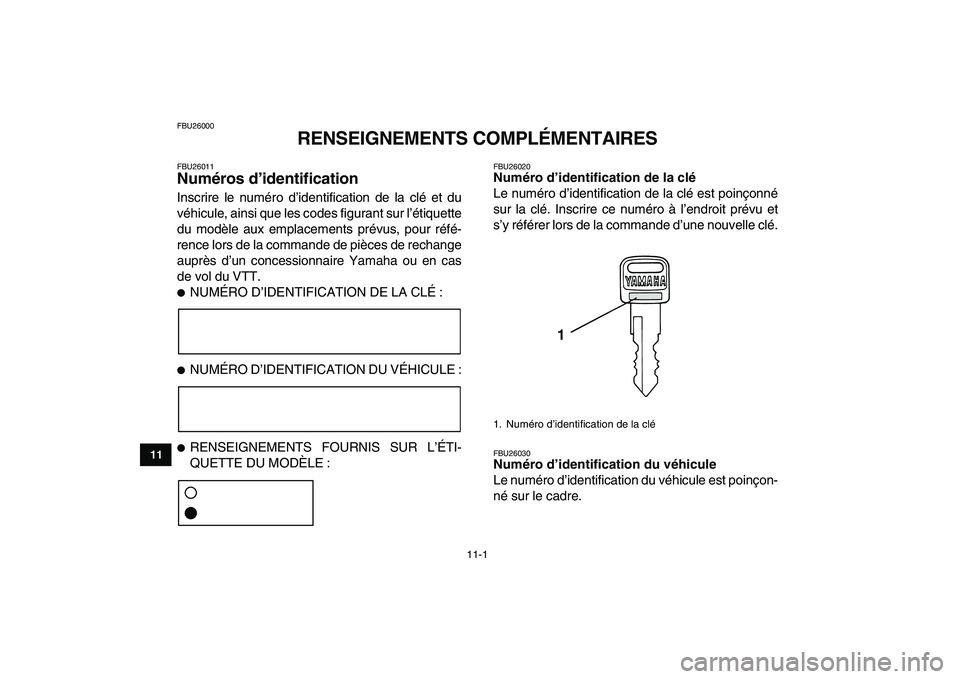

Page 144 of 148
11-1
1
2
3
4
5
6
7
8
9
1011
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011
Numéros d’identification
Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020
Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une nouvelle clé.
FBU26030
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poinçon-
né sur le cadre.
1. Numéro d’identification de la clé1

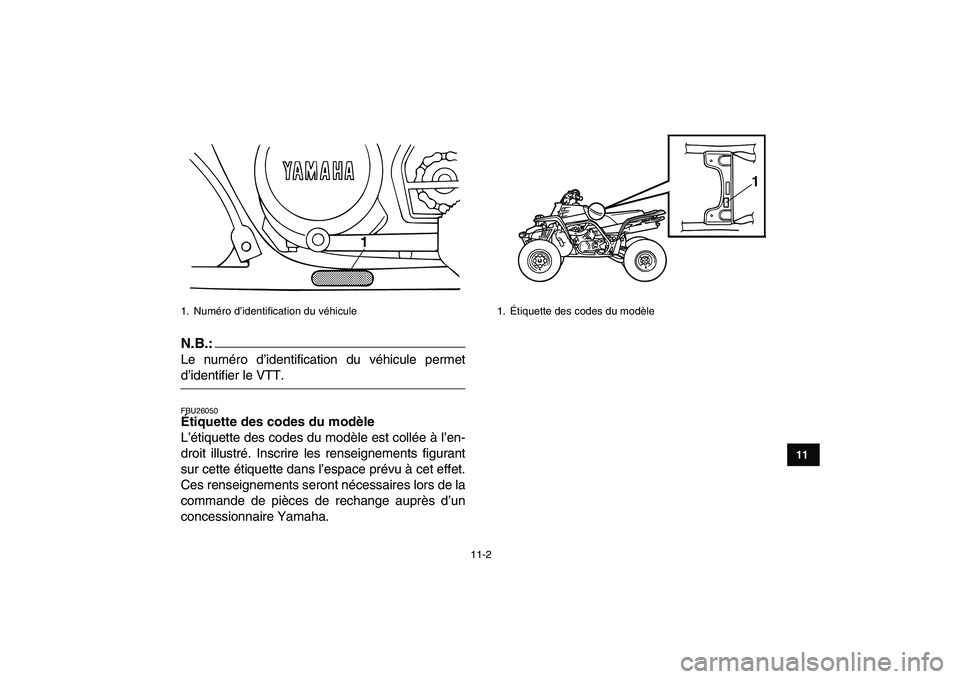

Page 145 of 148
11-2
1
2
3
4
5
6
7
8
9
1011
N.B.:
Le numéro d’identification du véhicule permet
d’identifier le VTT.
FBU26050
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1

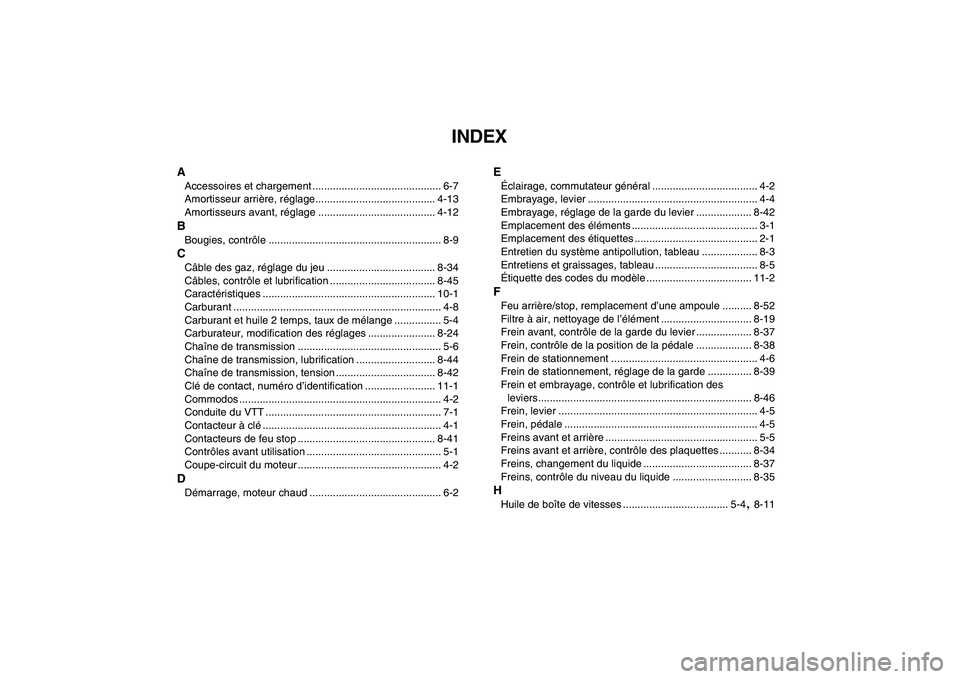

Page 146 of 148
INDEX
A
Accessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage......................................... 4-13
Amortisseurs avant, réglage ........................................ 4-12
B
Bougies, contrôle ........................................................... 8-9
C
Câble des gaz, réglage du jeu ..................................... 8-34
Câbles, contrôle et lubrification .................................... 8-45
Caractéristiques ........................................................... 10-1
Carburant ....................................................................... 4-8
Carburant et huile 2 temps, taux de mélange ................ 5-4
Carburateur, modification des réglages ....................... 8-24
Chaîne de transmission ................................................. 5-6
Chaîne de transmission, lubrification ........................... 8-44
Chaîne de transmission, tension .................................. 8-42
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé............................................................. 4-1
Contacteurs de feu stop ............................................... 8-41
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-2
D
Démarrage, moteur chaud ............................................. 6-2
E
Éclairage, commutateur général .................................... 4-2
Embrayage, levier .......................................................... 4-4
Embrayage, réglage de la garde du levier ................... 8-42
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop, remplacement d’une ampoule .......... 8-52
Filtre à air, nettoyage de l’élément ............................... 8-19
Frein avant, contrôle de la garde du levier ................... 8-37
Frein, contrôle de la position de la pédale ................... 8-38
Frein de stationnement .................................................. 4-6
Frein de stationnement, réglage de la garde ............... 8-39
Frein et embrayage, contrôle et lubrification des
leviers......................................................................... 8-46
Frein, levier .................................................................... 4-5
Frein, pédale .................................................................. 4-5
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle des plaquettes ........... 8-34
Freins, changement du liquide ..................................... 8-37
Freins, contrôle du niveau du liquide ........................... 8-35
H
Huile de boîte de vitesses .................................... 5-4
,
8-11
Page 147 of 148
I
Instruments, éclairage et commandes ............................5-8
K
Kick .................................................................................4-8
L
Levier des gaz.........................................................4-2
,
5-5
Limiteur de vitesse ..........................................................4-3
Liquide de refroidissement ....................................5-4
,
8-13
Lubrification de l’arbre de direction ...............................8-48
M
Manuel du propriétaire et trousse de réparation .............8-1
Moteur, mise en marche à froid ......................................6-1
N
Nettoyage........................................................................9-1
Numéros d’identification................................................11-1
P
Pannes, diagnostic........................................................8-54
Pannes, schémas de diagnostic ...................................8-55
Pare-étincelles, nettoyage ............................................8-22
Pédale de frein et sélecteur de vitesses, contrôle et
lubrification .................................................................8-46
Phares, réglage du faisceau .........................................8-51
Phares, remplacement d’une ampoule .........................8-49
Pneus ..............................................................................5-6
Pneus, limite d’usure.......................................................5-8
Pneus, mesure de la pression ........................................5-7
R
Régime de ralenti du moteur.........................................8-32
Remisage ........................................................................9-2
Réservoir de carburant, bouchon....................................4-8
Robinet de carburant ....................................................4-10Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-52
Roues, repose.............................................................. 8-53
Roulements de moyeu de roue, contrôle ..................... 8-46
S
Sécurité.......................................................................... 1-1
Sélecteur de vitesses ..................................................... 4-7
Selle ............................................................................. 4-11
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-6
Suspension arrière, lubrification des points pivots ....... 8-46
Système d’annulation des gaz ....................................... 4-3
T
Triangles de suspension, lubrification des pivots......... 8-47
V
Véhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
Vitesses, changement des ............................................. 6-3

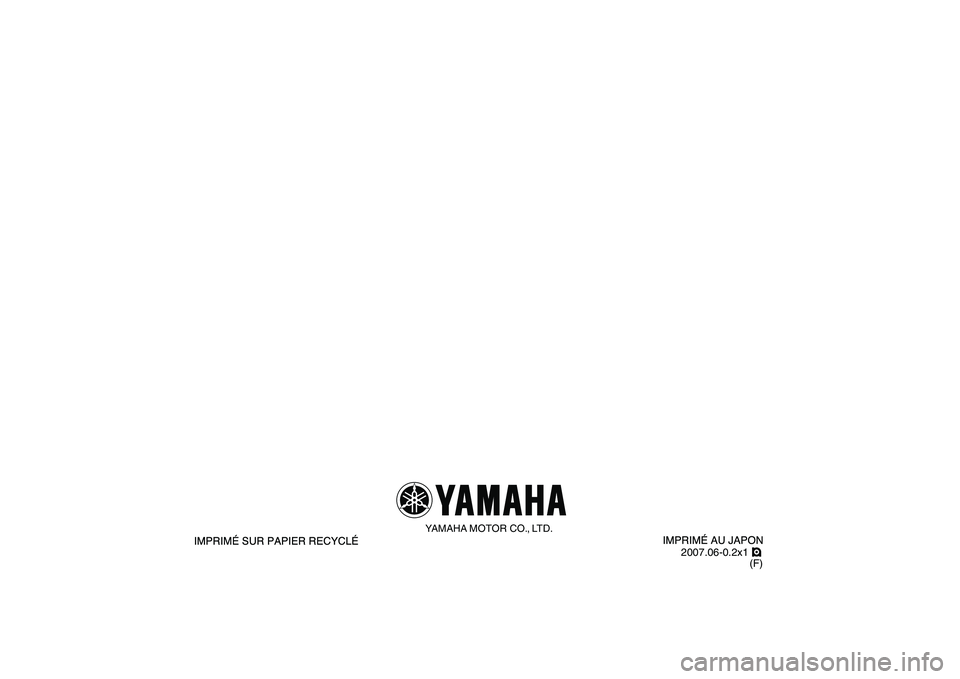

Page 148 of 148
2007.06-0.2x1 !
(F)
YAMAHA MOTOR CO., LTD.
