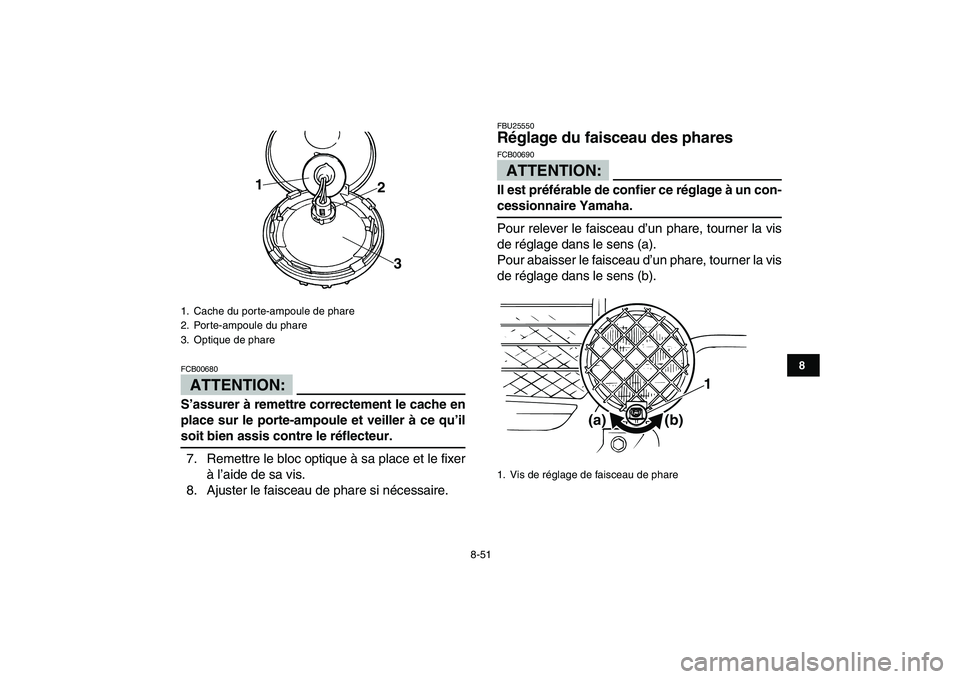

ATTENTION:

FCB00680
S’assurer à remettre correctement le cache en
place sur le porte-ampoule et veiller à ce qu’il
soit bien assis contre le réflecteur.
7. Remettre le bloc optique à sa place et le fixer
à l’aide de sa vis.
8. Ajuster le faisceau de phare si nécessaire.
FBU25550
Réglage du faisceau des phares
ATTENTION:

FCB00690
Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.
Pour relever le faisceau d’un phare, tourner la vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
1. Cache du porte-ampoule de phare
2. Porte-ampoule du phare
3. Optique de phare
1
2
3

1. Vis de réglage de faisceau de phare
1
(a) (b)

8-52
1
2
3
4
5
6
78
9
10
11

FBU25610

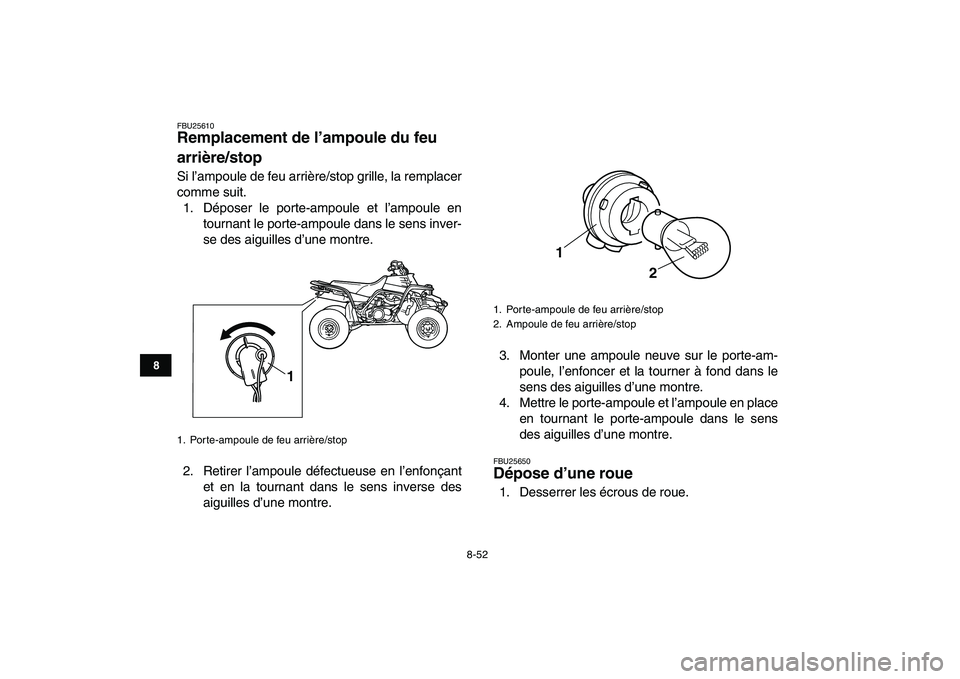

Remplacement de l’ampoule du feu
arrière/stop
Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le porte-ampoule et l’ampoule en
tournant le porte-ampoule dans le sens inver-
se des aiguilles d’une montre.
2. Retirer l’ampoule défectueuse en l’enfonçant
et en la tournant dans le sens inverse des
aiguilles d’une montre.3. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
4. Mettre le porte-ampoule et l’ampoule en place
en tournant le porte-ampoule dans le sens
des aiguilles d’une montre.
FBU25650
Dépose d’une roue
1. Desserrer les écrous de roue.
1. Porte-ampoule de feu arrière/stop
1

1. Porte-ampoule de feu arrière/stop
2. Ampoule de feu arrière/stop
1
2

8-53
1
2
3
4
5
6
78
9
10
11

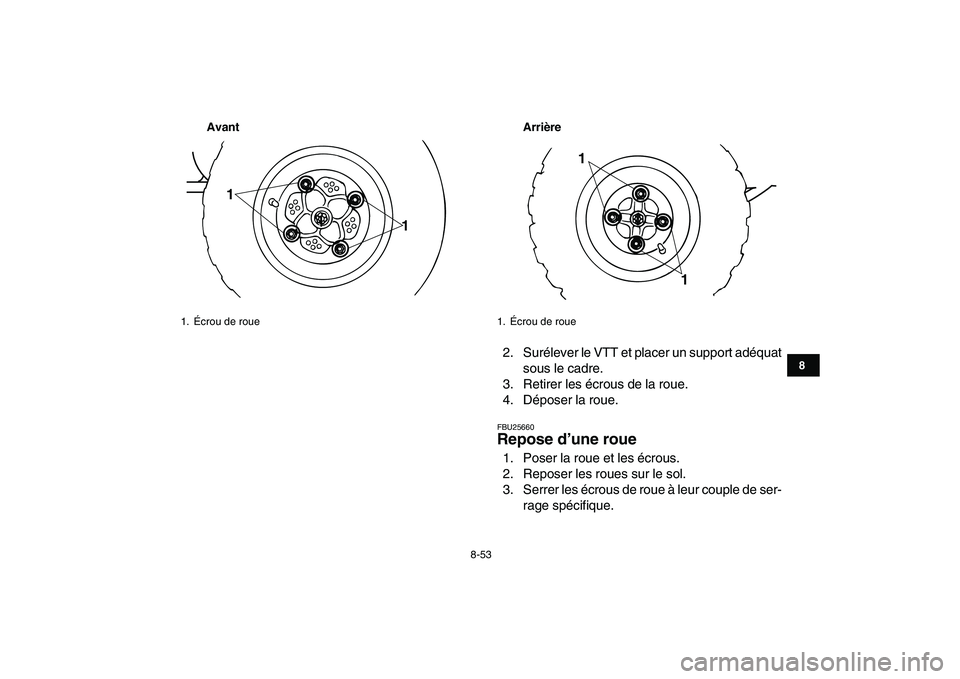

Avant Arrière

2. Surélever le VTT et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU25660
Repose d’une roue
1. Poser la roue et les écrous.
2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
1. Écrou de roue
1
1

1. Écrou de roue
1
1

8-54
1
2
3
4
5
6
78
9
10
11

FBU25740

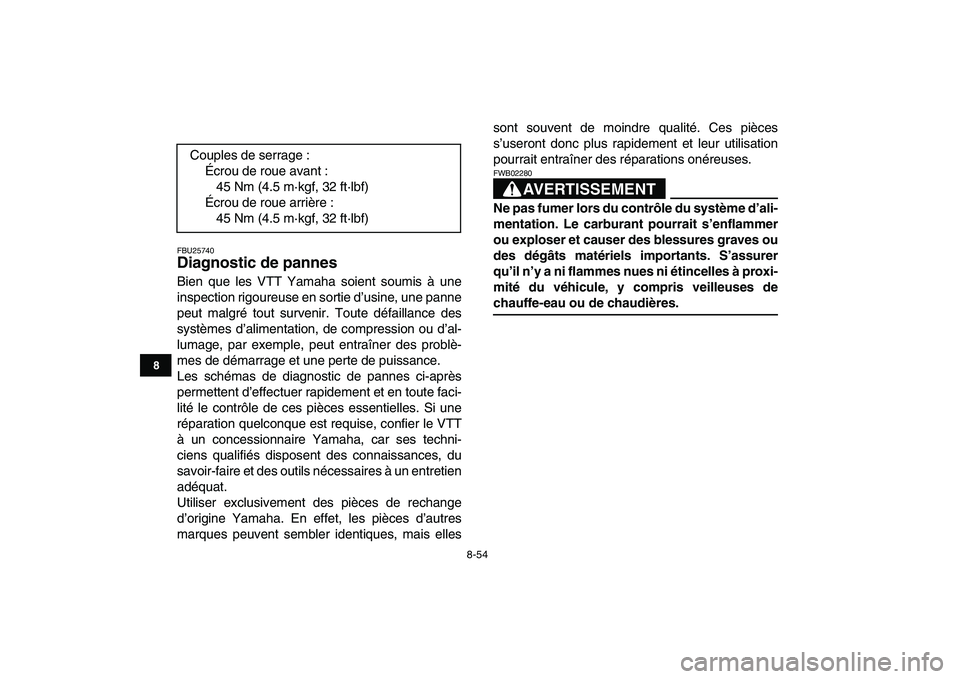

Diagnostic de pannes
Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute faci-
lité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techni-
ciens qualifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un entretien
adéquat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais ellessont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280
Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.
Couples de serrage :
Écrou de roue avant :
45 Nm (4.5 m·kgf, 32 ft·lbf)
Écrou de roue arrière :
45 Nm (4.5 m·kgf, 32 ft·lbf)

8-55
1
2
3
4
5
6
78
9
10
11

FBU25841

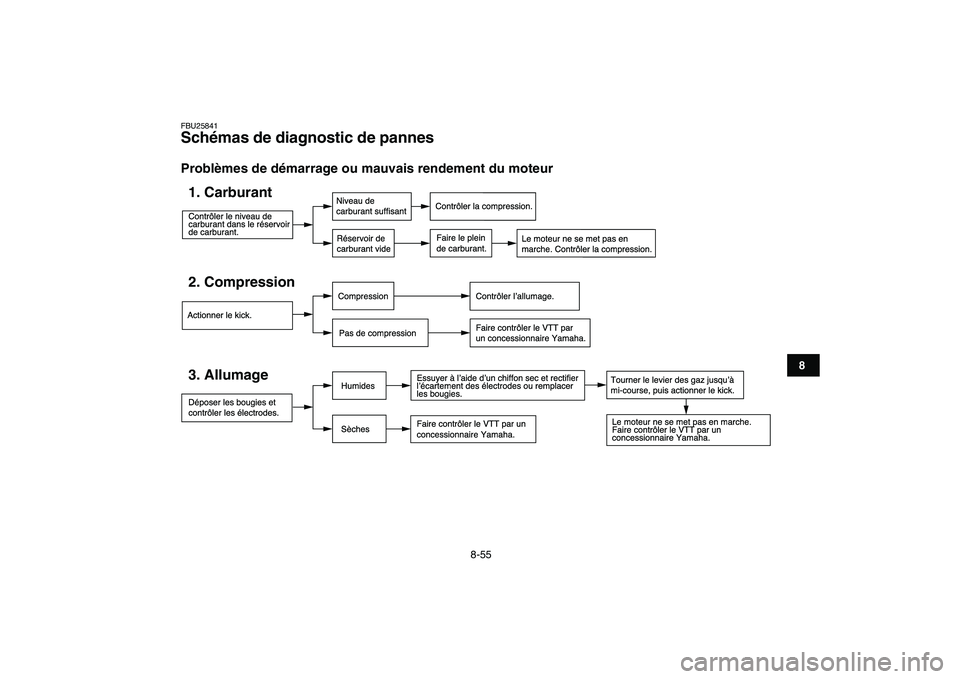

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
Contr™ler le niveau de
carburant dans le rŽservoir
de carburant.1. Carburant
Niveau de
carburant suffisant
RŽservoir de
carburant vide
Faire le plein
de carburant.
Actionner le kick.2. Compression
Compression
Pas de compressionContr™ler lÕallumage.
Faire contr™ler le VTT par
un concessionnaire Yamaha.
DŽposer les bougies et
contr™ler les Žlectrodes.3. Allumage
Humides
Essuyer ˆ lÕaide dÕun chiffon sec et rectifier
lÕŽcartement des Žlectrodes ou remplacer
les bougies.
Faire contr™ler le VTT par un
concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contr™ler le VTT par un
concessionnaire Yamaha.
Tourner le levier des gaz jusquÕˆ
mi-course, puis actionner le kick.
Contr™ler la compression.
Le moteur ne se met pas en
marche. Contr™ler la compression.

8-56
1
2
3
4
5
6
78
9
10
11

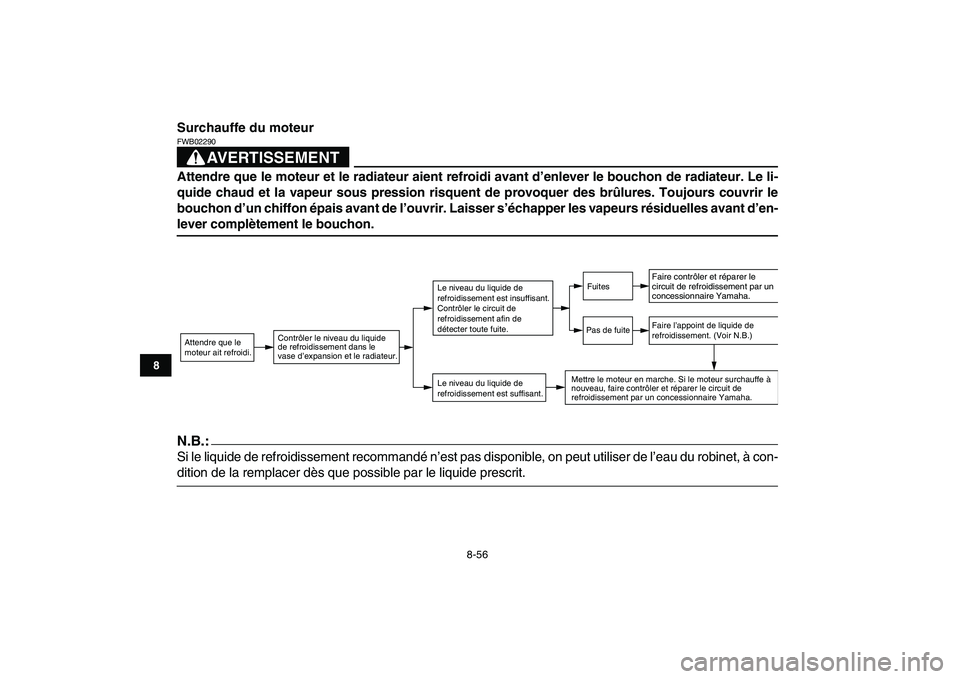

Surchauffe du moteur
AVERTISSEMENT

FWB02290
Attendre que le moteur et le radiateur aient refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de provoquer des brûlures. Toujours couvrir le
bouchon d’un chiffon épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’en-
lever complètement le bouchon.
N.B.:

Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à con-
dition de la remplacer dès que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite

9-1
1
2
3
4
5
6
7
89
10
11

FBU25860

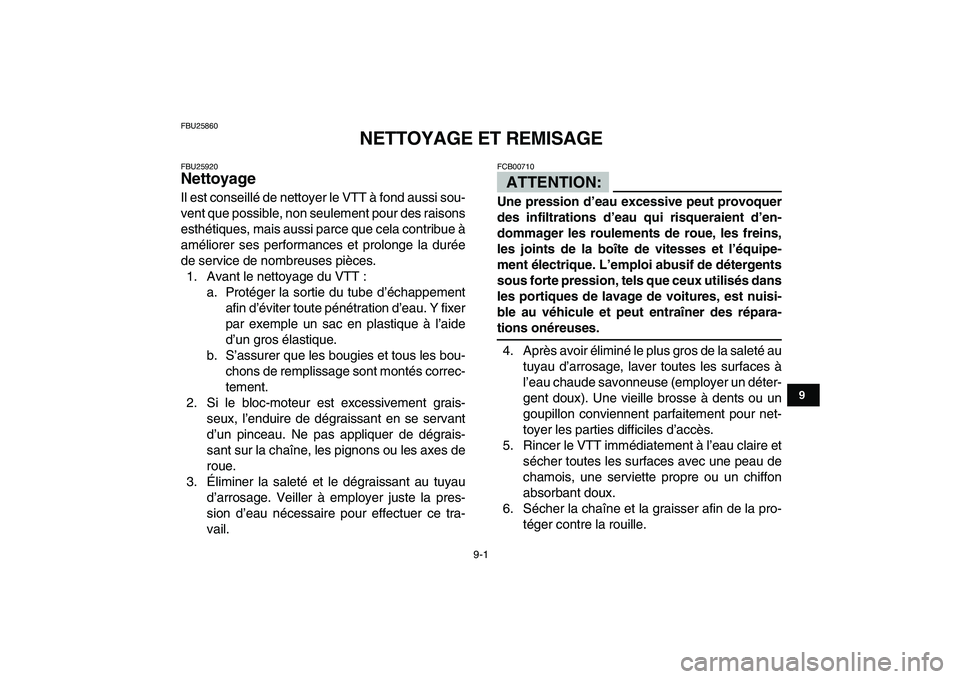

NETTOYAGE ET REMISAGE
FBU25920
Nettoyage
Il est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des raisons
esthétiques, mais aussi parce que cela contribue à
améliorer ses performances et prolonge la durée
de service de nombreuses pièces.
1. Avant le nettoyage du VTT :
a. Protéger la sortie du tube d’échappement
afin d’éviter toute pénétration d’eau. Y fixer
par exemple un sac en plastique à l’aide
d’un gros élastique.
b. S’assurer que les bougies et tous les bou-
chons de remplissage sont montés correc-
tement.
2. Si le bloc-moteur est excessivement grais-
seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3.Éliminer la saleté et le dégraissant au tuyau
d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail.ATTENTION:

FCB00710
Une pression d’eau excessive peut provoquer
des infiltrations d’eau qui risqueraient d’en-
dommager les roulements de roue, les freins,
les joints de la boîte de vitesses et l’équipe-
ment électrique. L’emploi abusif de détergents
sous forte pression, tels que ceux utilisés dans
les portiques de lavage de voitures, est nuisi-
ble au véhicule et peut entraîner des répara-
tions onéreuses.
4. Après avoir éliminé le plus gros de la saleté au
tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un déter-
gent doux). Une vieille brosse à dents ou un
goupillon conviennent parfaitement pour net-
toyer les parties difficiles d’accès.
5. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro-
téger contre la rouille.

9-2
1
2
3
4
5
6
7
89
10
11

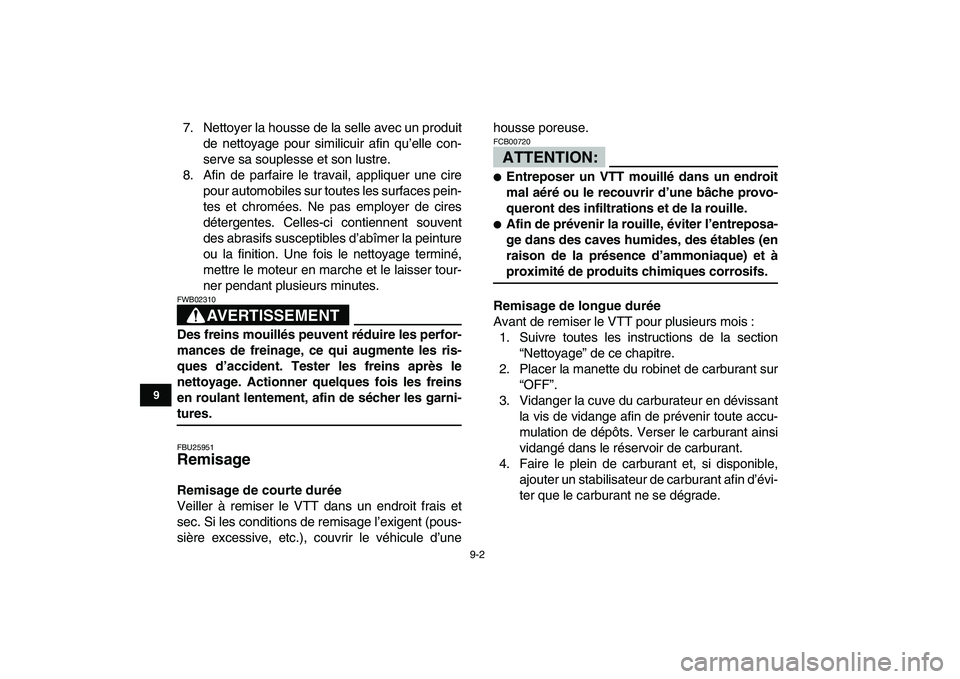

7. Nettoyer la housse de la selle avec un produit
de nettoyage pour similicuir afin qu’elle con-
serve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire
pour automobiles sur toutes les surfaces pein-
tes et chromées. Ne pas employer de cires
détergentes. Celles-ci contiennent souvent
des abrasifs susceptibles d’abîmer la peinture
ou la finition. Une fois le nettoyage terminé,
mettre le moteur en marche et le laisser tour-
ner pendant plusieurs minutes.
AVERTISSEMENT

FWB02310
Des freins mouillés peuvent réduire les perfor-
mances de freinage, ce qui augmente les ris-
ques d’accident. Tester les freins après le
nettoyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les garni-
tures.
FBU25951
Remisage
Remisage de courte durée
Veiller à remiser le VTT dans un endroit frais et
sec. Si les conditions de remisage l’exigent (pous-
sière excessive, etc.), couvrir le véhicule d’unehousse poreuse.
ATTENTION:

FCB00720

Entreposer un VTT mouillé dans un endroit
mal aéré ou le recouvrir d’une bâche provo-
queront des infiltrations et de la rouille.

Afin de prévenir la rouille, éviter l’entreposa-
ge dans des caves humides, des étables (en
raison de la présence d’ammoniaque) et à
proximité de produits chimiques corrosifs.
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Suivre toutes les instructions de la section
“Nettoyage” de ce chapitre.
2. Placer la manette du robinet de carburant sur
“OFF”.
3. Vidanger la cuve du carburateur en dévissant
la vis de vidange afin de prévenir toute accu-
mulation de dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carburant.
4. Faire le plein de carburant et, si disponible,
ajouter un stabilisateur de carburant afin d’évi-
ter que le carburant ne se dégrade.

9-3
1
2
3
4
5
6
7
89
10
11

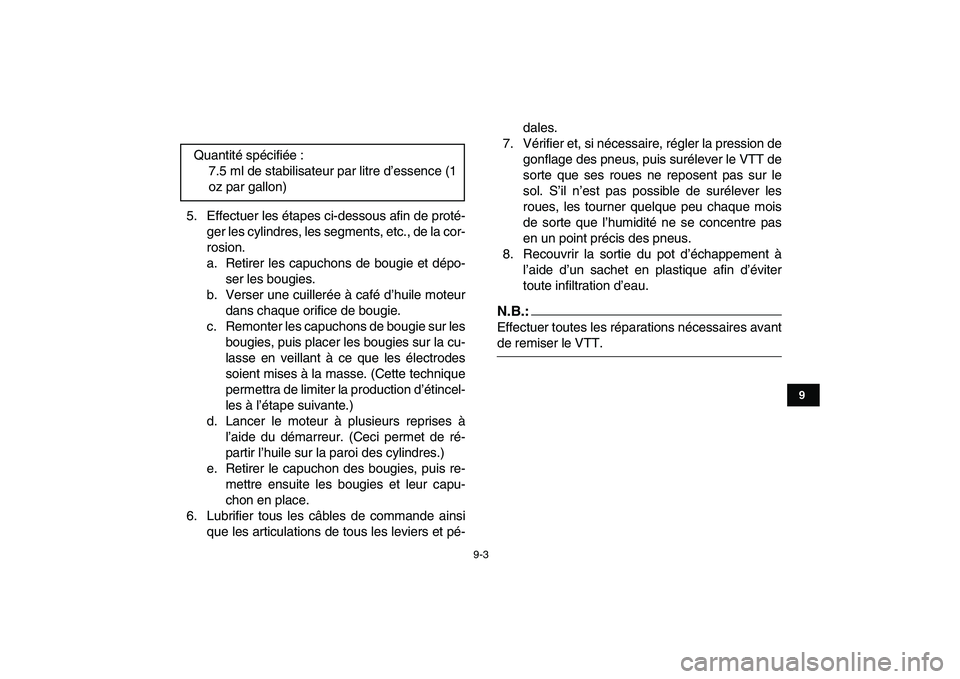

5. Effectuer les étapes ci-dessous afin de proté-
ger les cylindres, les segments, etc., de la cor-
rosion.
a. Retirer les capuchons de bougie et dépo-
ser les bougies.
b. Verser une cuillerée à café d’huile moteur
dans chaque orifice de bougie.
c. Remonter les capuchons de bougie sur les
bougies, puis placer les bougies sur la cu-
lasse en veillant à ce que les électrodes
soient mises à la masse. (Cette technique
permettra de limiter la production d’étincel-
les à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à
l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi des cylindres.)
e. Retirer le capuchon des bougies, puis re-
mettre ensuite les bougies et leur capu-
chon en place.
6. Lubrifier tous les câbles de commande ainsi
que les articulations de tous les leviers et pé-dales.
7. Vérifier et, si nécessaire, régler la pression de
gonflage des pneus, puis surélever le VTT de
sorte que ses roues ne reposent pas sur le
sol. S’il n’est pas possible de surélever les
roues, les tourner quelque peu chaque mois
de sorte que l’humidité ne se concentre pas
en un point précis des pneus.
8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le VTT. Quantité spécifiée :
7.5 ml de stabilisateur par litre d’essence (1
oz par gallon)

10-1
1
2
3
4
5
6
7
8
910
11

FBU25960

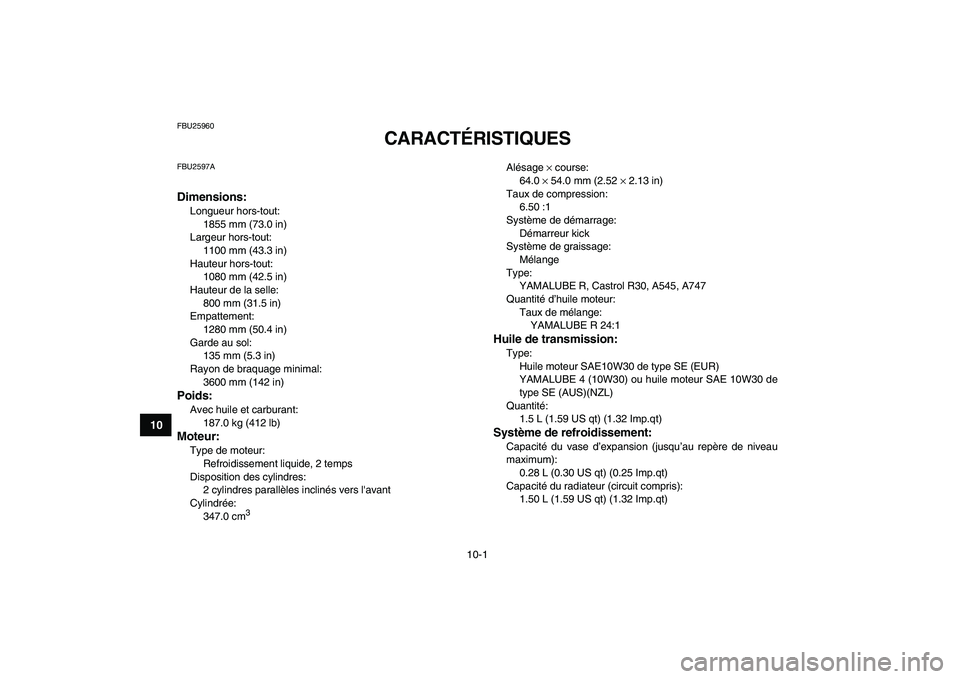

CARACTÉRISTIQUES
FBU2597A
Dimensions:
Longueur hors-tout:
1855 mm (73.0 in)
Largeur hors-tout:
1100 mm (43.3 in)
Hauteur hors-tout:
1080 mm (42.5 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement:
1280 mm (50.4 in)
Garde au sol:
135 mm (5.3 in)
Rayon de braquage minimal:
3600 mm (142 in)
Poids:
Avec huile et carburant:
187.0 kg (412 lb)
Moteur:
Type de moteur:
Refroidissement liquide, 2 temps
Disposition des cylindres:
2 cylindres parallèles inclinés vers l'avant
Cylindrée:
347.0 cm
3

Alésage
×
course:
64.0
×
54.0 mm (2.52
×
2.13 in)
Taux de compression:
6.50 :1
Système de démarrage:
Démarreur kick
Système de graissage:
Mélange
Type:
YAMALUBE R, Castrol R30, A545, A747
Quantité d’huile moteur:
Taux de mélange:
YAMALUBE R 24:1

Huile de transmission:
Type:
Huile moteur SAE10W30 de type SE (EUR)
YAMALUBE 4 (10W30) ou huile moteur SAE 10W30 de
type SE (AUS)(NZL)
Quantité:
1.5 L (1.59 US qt) (1.32 Imp.qt)
Système de refroidissement:
Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):
0.28 L (0.30 US qt) (0.25 Imp.qt)
Capacité du radiateur (circuit compris):
1.50 L (1.59 US qt) (1.32 Imp.qt)
