YAMAHA BANSHEE 350 2008 Notices Demploi (in French)

8-41
1
2
3
4
5
6
78
9
10
11

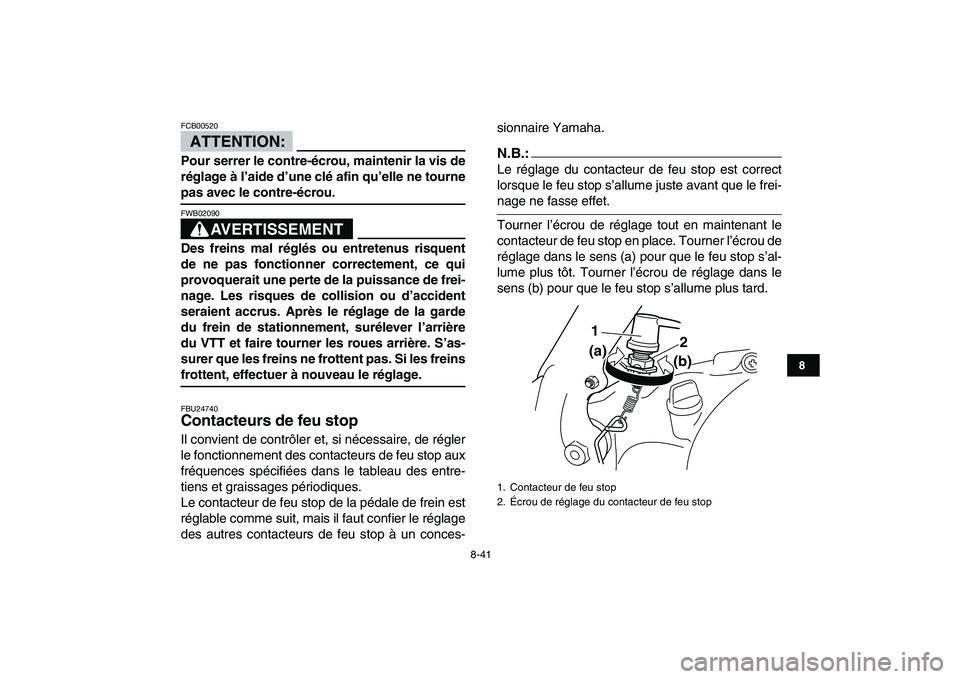

ATTENTION:

FCB00520
Pour serrer le contre-écrou, maintenir la vis de
réglage à l’aide d’une clé afin qu’elle ne tourne
pas avec le contre-écrou.
AVERTISSEMENT

FWB02090
Des freins mal réglés ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d’accident
seraient accrus. Après le réglage de la garde
du frein de stationnement, surélever l’arrière
du VTT et faire tourner les roues arrière. S’as-
surer que les freins ne frottent pas. Si les freins
frottent, effectuer à nouveau le réglage.
FBU24740
Contacteurs de feu stop
Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-sionnaire Yamaha.
N.B.:

Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-
nage ne fasse effet.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens (a) pour que le feu stop s’al-
lume plus tôt. Tourner l’écrou de réglage dans le
sens (b) pour que le feu stop s’allume plus tard.
1. Contacteur de feu stop
2. Écrou de réglage du contacteur de feu stop
1
2
(a)
(b)

8-42
1
2
3
4
5
6
78
9
10
11

FBU24810
Réglage de la garde du levier
d’embrayage
Il convient de contrôler et, si nécessaire, de régler
la garde du levier d’embrayage aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
La garde du levier d’embrayage doit être de , com-
me illustré. Si la valeur n’est pas conforme aux ca-
ractéristiques, la corriger comme suit :
1. Desserrer le contre-écrou situé au levierd’embrayage.
2. Pour augmenter la garde du levier d’embraya-
ge, tourner la vis de réglage dans le sens (a),
et pour la réduire, dans le sens (b).
3. Serrer le contre-écrou.
N.B.:

Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si l’embrayage
ne fonctionne pas correctement, faire contrôler le
mécanisme de l’embrayage par un concessionnai-
re Yamaha.
FBU24851
Tension de la chaîne de transmission
Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.
N.B.:

Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-
sion.
1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
3. Garde du levier d’embrayage
1
2 3
(a)
(b)

8-43
1
2
3
4
5
6
78
9
10
11

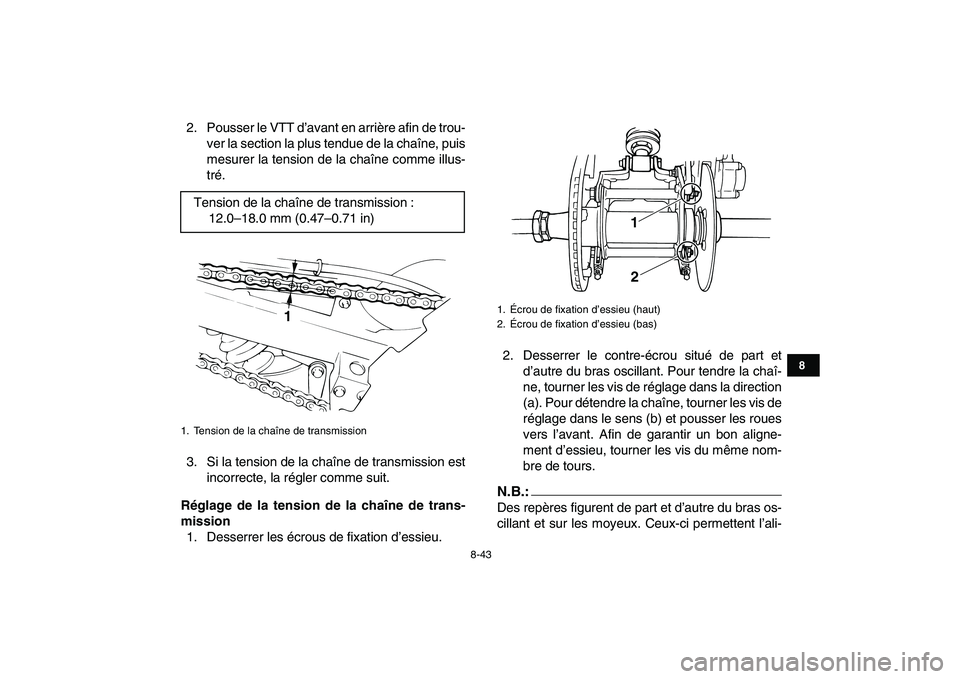

2. Pousser le VTT d’avant en arrière afin de trou-
ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré.
3. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer les écrous de fixation d’essieu.2. Desserrer le contre-écrou situé de part et
d’autre du bras oscillant. Pour tendre la chaî-
ne, tourner les vis de réglage dans la direction
(a). Pour détendre la chaîne, tourner les vis de
réglage dans le sens (b) et pousser les roues
vers l’avant. Afin de garantir un bon aligne-
ment d’essieu, tourner les vis du même nom-
bre de tours.N.B.:

Des repères figurent de part et d’autre du bras os-
cillant et sur les moyeux. Ceux-ci permettent l’ali- Tension de la chaîne de transmission :
12.0–18.0 mm (0.47–0.71 in)
1. Tension de la chaîne de transmission
1

1. Écrou de fixation d’essieu (haut)
2. Écrou de fixation d’essieu (bas)
1
2

8-44
1
2
3
4
5
6
78
9
10
11

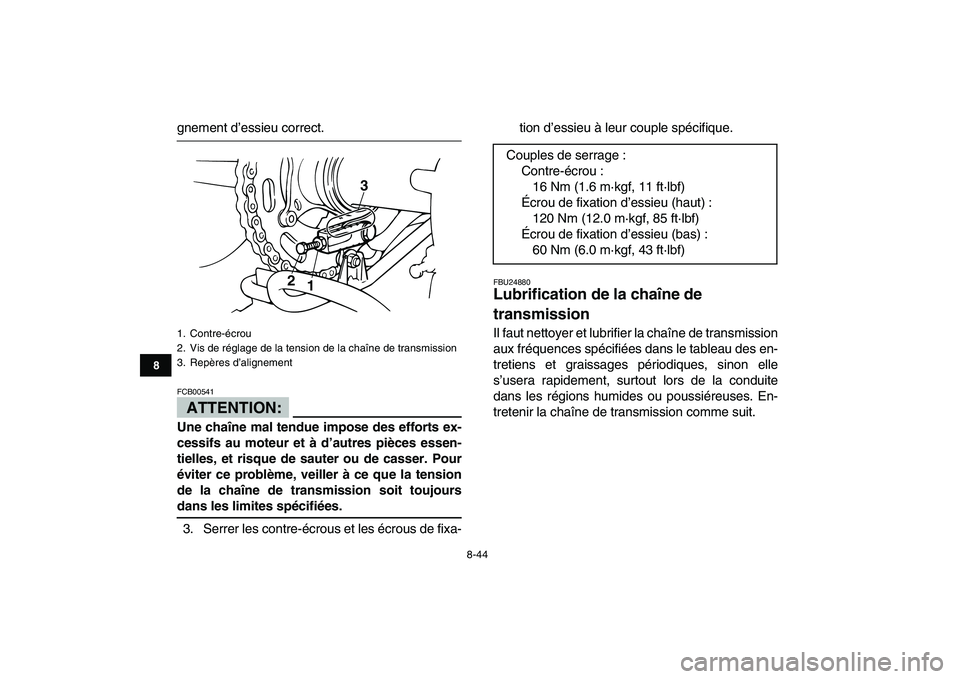

gnement d’essieu correct.
ATTENTION:

FCB00541
Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces essen-
tielles, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées.
3. Serrer les contre-écrous et les écrous de fixa-tion d’essieu à leur couple spécifique.
FBU24880
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.
1. Contre-écrou
2. Vis de réglage de la tension de la chaîne de transmission
3. Repères d’alignement
1 23

Couples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
Écrou de fixation d’essieu (haut) :
120 Nm (12.0 m·kgf, 85 ft·lbf)
Écrou de fixation d’essieu (bas) :
60 Nm (6.0 m·kgf, 43 ft·lbf)

8-45
1
2
3
4
5
6
78
9
10
11
ATTENTION:

FCB00560
Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie.
1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux.
ATTENTION:

FCB00570
Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, sous peine d’en-
dommager ses joints toriques.
2. Essuyer soigneusement la chaîne.3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION:

FCB00580
Ne pas utiliser de l’huile moteur ni tout autre lu-
brifiant, car ceux-ci pourraient contenir des ad-
ditifs qui pourraient endommager les joints
toriques de la chaîne de transmission.
FBU24900
Contrôle et lubrification des câbles
Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT

FWB02130
Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
1. Joint torique
Lubrifiant recommandé :
Huile moteur

8-46
1
2
3
4
5
6
78
9
10
11

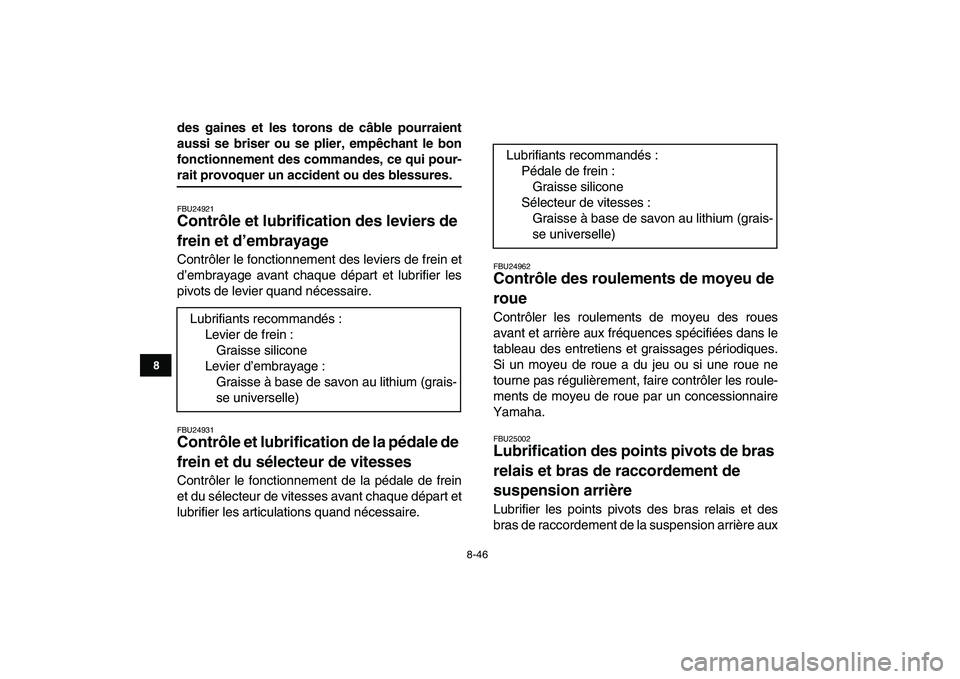

des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-
rait provoquer un accident ou des blessures.
FBU24921
Contrôle et lubrification des leviers de
frein et d’embrayage
Contrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
FBU24931
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses
Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire.
FBU24962
Contrôle des roulements de moyeu de
roue
Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
FBU25002
Lubrification des points pivots de bras
relais et bras de raccordement de
suspension arrière
Lubrifier les points pivots des bras relais et des
bras de raccordement de la suspension arrière aux Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au lithium (grais-
se universelle)
Lubrifiants recommandés :
Pédale de frein :
Graisse silicone
Sélecteur de vitesses :
Graisse à base de savon au lithium (grais-
se universelle)

8-47
1
2
3
4
5
6
78
9
10
11

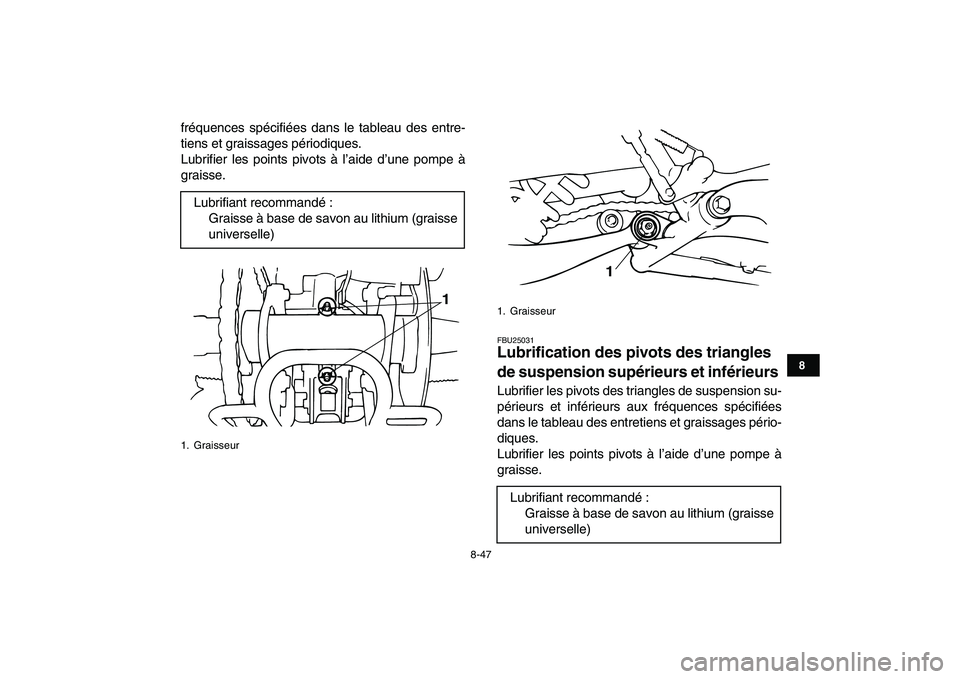

fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
FBU25031
Lubrification des pivots des triangles
de suspension supérieurs et inférieurs
Lubrifier les pivots des triangles de suspension su-
périeurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
Lubrifier les points pivots à l’aide d’une pompe à
graisse. Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
1. Graisseur
1

1. Graisseur
Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
1

8-48
1
2
3
4
5
6
78
9
10
11

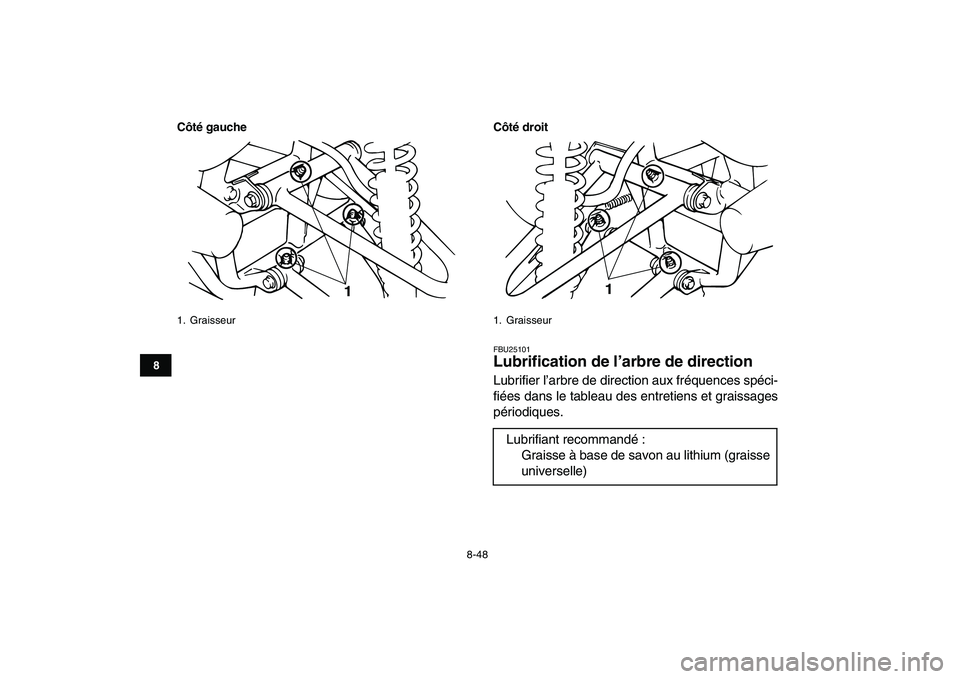

Côté gauche Côté droit

FBU25101
Lubrification de l’arbre de direction
Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
1. Graisseur
1

1. Graisseur
Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
1

8-49
1
2
3
4
5
6
78
9
10
11

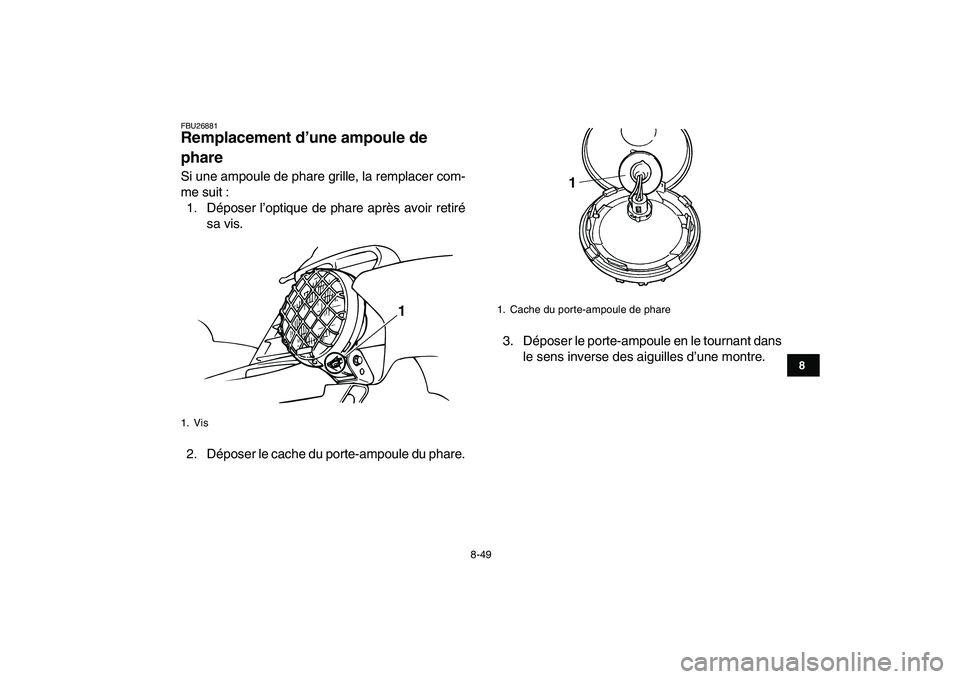

FBU26881
Remplacement d’une ampoule de
phare
Si une ampoule de phare grille, la remplacer com-
me suit :
1. Déposer l’optique de phare après avoir retiré
sa vis.
2. Déposer le cache du porte-ampoule du phare.3. Déposer le porte-ampoule en le tournant dans
le sens inverse des aiguilles d’une montre.
1. Vis
1

1. Cache du porte-ampoule de phare
1

8-50
1
2
3
4
5
6
78
9
10
11

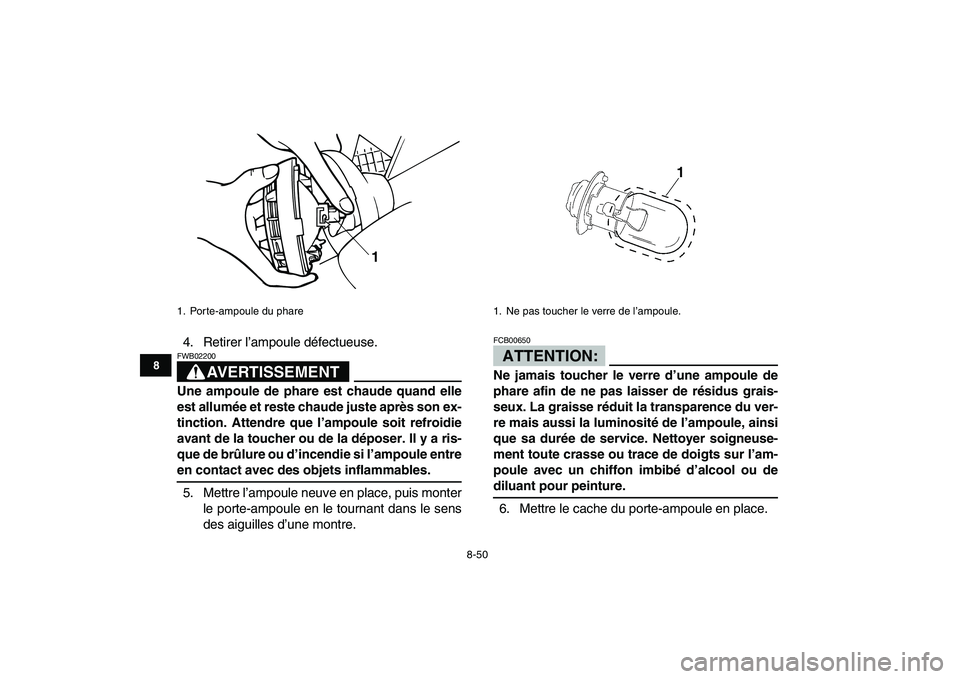

4. Retirer l’ampoule défectueuse.
AVERTISSEMENT

FWB02200
Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son ex-
tinction. Attendre que l’ampoule soit refroidie
avant de la toucher ou de la déposer. Il y a ris-
que de brûlure ou d’incendie si l’ampoule entre
en contact avec des objets inflammables.
5. Mettre l’ampoule neuve en place, puis monter
le porte-ampoule en le tournant dans le sens
des aiguilles d’une montre.ATTENTION:

FCB00650
Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du ver-
re mais aussi la luminosité de l’ampoule, ainsi
que sa durée de service. Nettoyer soigneuse-
ment toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou de
diluant pour peinture.
6. Mettre le cache du porte-ampoule en place.
1. Porte-ampoule du phare
1

1. Ne pas toucher le verre de l’ampoule.
1
