YAMAHA BANSHEE 350R 2003 Owners Manual

4-33
cC
Always tighten the locknut against the
adjusting nut, then tighten it to the specified
torque.
Adjust the rebound damping force as follows.
Turn the rebound damping force adjusting screw
in direction ato increase the rebound damping
force and in direction bto decrease the rebound
damping force.q
b
a
1. Rebound damping adjuster
1. Dispositif de réglage d’amortissement de la détente
1. Ajustador de la fuerza de amortiguación a rebote
From the fully turned-in position
Minimum (soft): 20 clicks out
Standard: 12 clicks out
Maximum (hard): 3 clicks out
5FK-9-64-4~5 4/8/02 1:21 PM Page 34

4-34
fF
Toujours serrer le contre-écrou jusque contre
l’écrou de réglage, puis le serrer au couple
spécifié.
Régler la force d’amortissement de détente
comme suit:
Tourner la vis de réglage de la force d’amortisse-
ment de détente dans le sens apour augmenter
la force d’amortissement de détente et dans le
sens bpour la réduire.
yY
Apriete siempre la contratuerca contra el ani-
llo de ajuste del resorte, y luego apriétela a la
torsión especificada.
Ajuste la fuerza de amortiguación de rebote de
la manera siguiente.
Para incrementar la fuerza de amortiguación de
rebote, gire el tornillo de ajuste de la amortigua-
ción de rebote en la dirección a, y para reducir
la fuerza de amortiguación de rebote, gírelo en
la dirección b.
A partir de la posición completa-
mente girada hacia dentro
Mínima (blanda): 20 “clics” hacia fuera
Standard: 12 “clics” hacia fuera
Máxima (dura): 3 “clics” hacia fuera
Depuis la position
complètement vissée
Minimum (doux): dévisser de 20 crans
Standard: dévisser de 12 crans
Maximum (dur): dévisser de 3 crans
5FK-9-64-4~5 4/8/02 1:21 PM Page 35

4-35
Adjust the compression damping force as fol-
lows.
Turn the compression damping force adjusting
screw in direction ato increase the compres-
sion damping force and in direction bto
decrease the compression damping force.
cC
Never turn an adjusting mechanism beyond
the minimum and maximum settings.
q b
a
1. Compression damping adjuster
1. Dispositif de réglage d’amortissement de compression
1. Ajustador de la fuerza de amortiguación a compresión
From the fully turned-out position
Minimum (soft): 0 clicks in
Standard: 10 clicks in
Maximum (hard): 15 clicks in
5FK-9-64-4~5 4/8/02 1:21 PM Page 36

4-36
Régler la force d’amortissement de compression
comme suit:
Tourner la vis de réglage de la force d’amortisse-
ment de compression dans le sens apour aug-
menter la force d’amortissement de compression
et dans le sens bpour la réduire.
fF
Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.
Ajuste la fuerza de amortiguación de compresión
de la manera siguiente.
Para incrementar la fuerza de amortiguación de
compresión, gire el tornillo de ajuste de la amor-
tiguación de compresión en la dirección a, y
para reducir la fuerza de amortiguación de com-
presión, gírelo en la dirección b.
yY
No gire nunca un mecanismo de ajuste más
allá de la posición de ajuste máximo o míni-
mo.
A partir de la posición com-
pletamente girada hacia fuera
Mínima (blanda): 0 “clics” hacia dentro
Standard: 10 “clics” hacia dentro
Máxima (dura): 15 “clics” hacia dentro
Depuis la position
complètement vissée
Minimum (doux): visser de 0 crans
Standard: visser de 10 crans
Maximum (dur): visser de 15 crans
5FK-9-64-4~5 4/8/02 1:21 PM Page 37

4-37
NOTE:
Although the total number of clicks of a damping
force adjusting mechanism may not exactly
match the above specifications due to small dif-
ferences in production, the actual number of
clicks always represents the entire adjusting
range. To obtain a precise adjustment, it would
be advisable to check the number of clicks of
each damping force adjusting mechanism and to
modify the specifications as necessary.
w
Suspension components become hot during
operation. Never touch the compression
damping adjuster, rebound damping adjuster
or oil reservoir with your bare hand or skin
until suspension components have cooled.
5FK-9-64-4~5 4/8/02 1:21 PM Page 38

4-38
N.B.:
En raison de différences dans la production, le
nombre total des crans de réglage peut varier
selon les dispositifs de réglage de la force
d’amortissement. Le nombre total de crans
représente toutefois la même plage de réglage.
Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de crans de chaque disposi-
tif et d’adapter les valeurs données, si nécessaire.
XG
Les organes de la suspension chauffent quand
ils travaillent. Laisser refroidir suffisamment
les organes de la suspension avant de toucher
les dispositifs de réglage de la compression et
de la détente ainsi que le réservoir d’huile.
NOTA:
Aunque es posible que el número total de clics
de un mecanismo de ajuste de la fuerza de
amortiguación no corresponda exactamente con
las especificaciones arriba mencionadas debido
a pequeñas diferencias durante la producción, el
número real de clics siempre representa todo el
margen de ajuste. Para obtener un ajuste preci-
so, es aconsejable verificar el número de clics
de cada mecanismo de ajuste de la fuerza de
amortiguación y modificar las especificaciones
como sea necesario.
XR
Los componentes de la suspensión están
calientes durante la operación. No toque
nunca el ajustador de la amortiguación de
compresión, el ajustador de la amortiguación
de rebote, ni el depósito de aceite con las
manos desnudas ni con ninguna parte del
cuero hasta que los componentes de la com-
presión se hayan enfriado.
5FK-9-64-4~5 4/8/02 1:21 PM Page 39

5-1
EBU00113
PRE-OPERATION CHECKS
Before using this machine, check the following points:
ITEM ROUTINE PAGE
Brakes9Check operation, free play, fluid level and fluid leakage. 5-5–5-9
9Fill with DOT 4 brake fluid if necessary. 8-73–8-83
Clutch9Check operation, condition and lever free play. 8-91
Parking brake9Check operation, condition and free play. 8-85–8-87
Fuel 9Check fuel level.
9Fill with fuel if necessary.5-11–5-13
Transmission oil9Check oil level.
9Fill with oil if necessary.5-17, 8-17–8-23
Coolant reservoir 9Check coolant level.
9Fill with coolant if necessary.8-23–8-37
Drive chain9Check chain slack and condition.
9Adjust if necessary.5-21, 8-91–8-97
Throttle9Check for proper throttle cable operation. 5-21, 8-71
Wheels and tires9Check tire pressure, wear and damage. 5-25–5-31, 8-105
Fittings and Fasteners9Check all fittings and fasteners. 5-21
Lights9Check for proper operation. 5-23, 8-107–8-111
5FK-9-64-4~5 4/8/02 1:21 PM Page 40

5-2

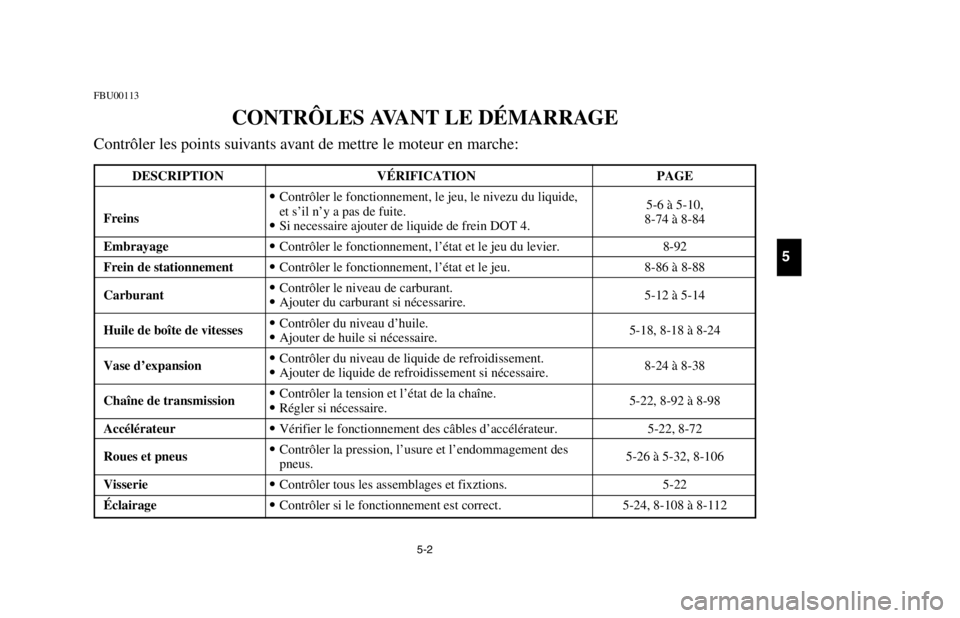

FBU00113
CONTRÔLES AVANT LE DÉMARRAGE
Contrôler les points suivants avant de mettre le moteur en marche:
5
DESCRIPTION VÉRIFICATION PAGE
Freins9Contrôler le fonctionnement, le jeu, le nivezu du liquide,
et s’il n’y a pas de fuite.5-6 à 5-10,
9Si necessaire ajouter de liquide de frein DOT 4.8-74 à 8-84
Embrayage9Contrôler le fonctionnement, l’état et le jeu du levier. 8-92
Frein de stationnement9Contrôler le fonctionnement, l’état et le jeu. 8-86 à 8-88
Carburant9Contrôler le niveau de carburant.
9Ajouter du carburant si nécessarire.5-12 à 5-14
Huile de boîte de vitesses9Contrôler du niveau d’huile.
9Ajouter de huile si nécessaire.5-18, 8-18 à 8-24
Vase d’expansion 9Contrôler du niveau de liquide de refroidissement.
8-24 à 8-38
9Ajouter de liquide de refroidissement si nécessaire.
Chaîne de transmission9Contrôler la tension et l’état de la chaîne.
9Régler si nécessaire.5-22, 8-92 à 8-98
Accélérateur9Vérifier le fonctionnement des câbles d’accélérateur. 5-22, 8-72
Roues et pneus9Contrôler la pression, l’usure et l’endommagement des
pneus.5-26 à 5-32, 8-106
Visserie9Contrôler tous les assemblages et fixztions. 5-22
Éclairage9Contrôler si le fonctionnement est correct. 5-24, 8-108 à 8-112
5FK-9-64-4~5 4/8/02 1:21 PM Page 41

5-3
SBU00113
COMPROBACIONES A EFECTUAR ANTES DE
PONER EN MARCHA LA MAQUINA
Antes de utilizar la máquina, comprobar los puntos siguientes:
ELEMENTO OPERACION PAGINA
Freno delantero y trasero9Controlar el funcionamiento, juego libre, nivel del líquido y
freno.5-6– 5-10,
9Rellene líquido para frenos DOT 4 si es necesario.8-74–8-84
Embrague9Revise el funcionamiento, la condición y el juego libre de la
palanca.8-92
Freno de estacionamiento9Revise el funcionamiento, la condición y el juego libre. 8-86–8-88
Combustible9Revise el nivel de combustible.
9Rellene combustible si es necesario.5-12–5-14
Aceite de transmisión9Controlar el nivel de aceite.
9Rellene aceite si es necesario.5-18, 8-18–8-24
Depósito de refrigerante9Controlar el nivel de refrigerante.
9Rellene refrigerante si es necesario.8-24–8-38
Cadena de transmisión9Revise la tensión y condición.
9Ajuste si es necesario.5-22, 8-91–8-97
Empunadura y envolture
9Revise para tener un funcionamiento suave.
del acelerador5-22, 8-72
Ruedas y neumáticos9Revise la presión / el desgaste / la averías. 5-26–5-32, 8-106
Acolples/ajustadores9Verifique todas las uniones y sujetadores. 5-22
Luces9Revise para obtener un funcionamiento apropriado. 5-24, 8-108–8-112
5FK-9-64-4~5 4/8/02 1:21 PM Page 42

5-4
w
Always inspect your ATV each time you use it to make sure the ATV is in safe operating condi-
tion. Always follow the inspection and maintenance procedures and schedules described in the
Owner’s Manual. Failure to inspect increases the possibility of an accident or equipment dam-
age.
XG
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le VTT peut être utili-
sé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.
Omettre ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.
XR
Inspeccionar siempre el ATV cada vez que vaya a utilizarse, para asegurarse de que está en
condiciones de funcionar sin peligro.
Seguir siempre los procedimientos y programas de inspección y mantenimiento descritos en el
“Manual del Propietario”. Si no se inspecciona la máquina, aumenta el riesgo de accidente o
avería.
