REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-9
2
3
4
5
6
789
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfenlassen.
GAU22361

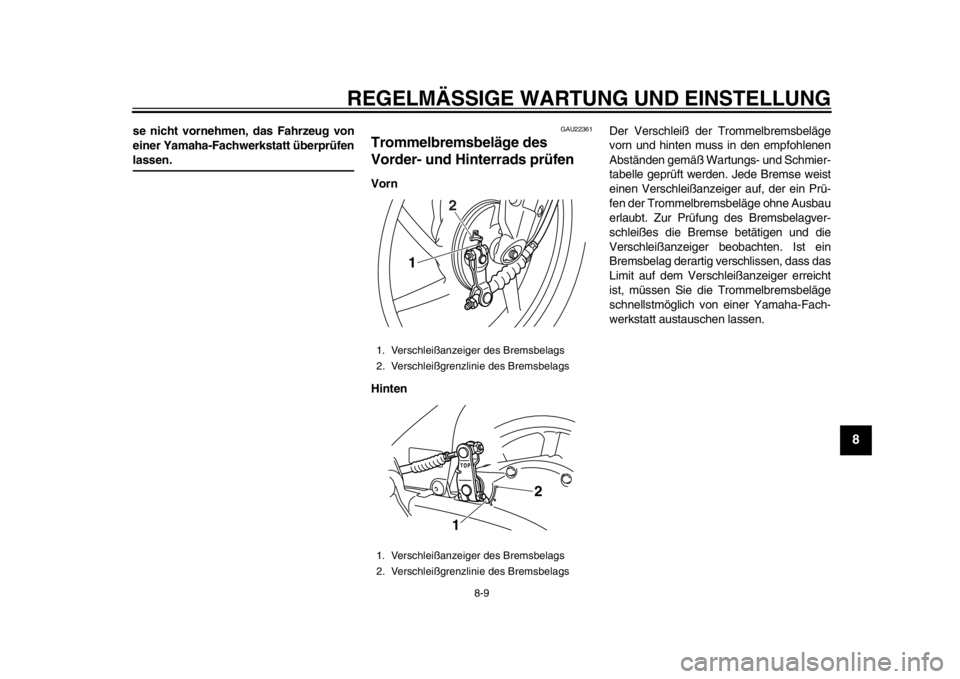

Trommelbremsbeläge des
Vorder- und Hinterrads prüfen Vorn
HintenDer Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden. Jede Bremse weist
einen Verschleißanzeiger auf, der ein Prü-
fen der Trommelbremsbeläge ohne Ausbau
erlaubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig vers
chlissen, dass das
Limit auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1 2
1
2
1CB-F-GA.book 9 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-10
1
2
3
4
5
6
78
9
GAU23095
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10711]

GAU43631

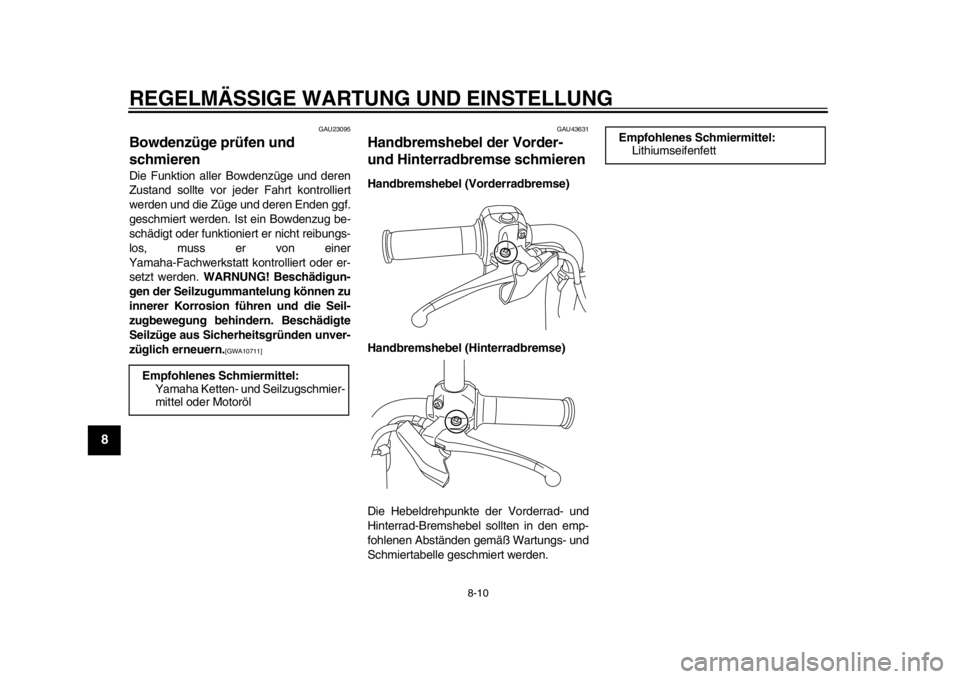

Handbremshebel der Vorder-
und Hinterradbremse schmieren Handbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzugschmier-
mittel oder Motoröl
Empfohlenes Schmiermittel: Lithiumseifenfett
1CB-F-GA.book 10 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-11
2
3
4
5
6
789
GAU23192

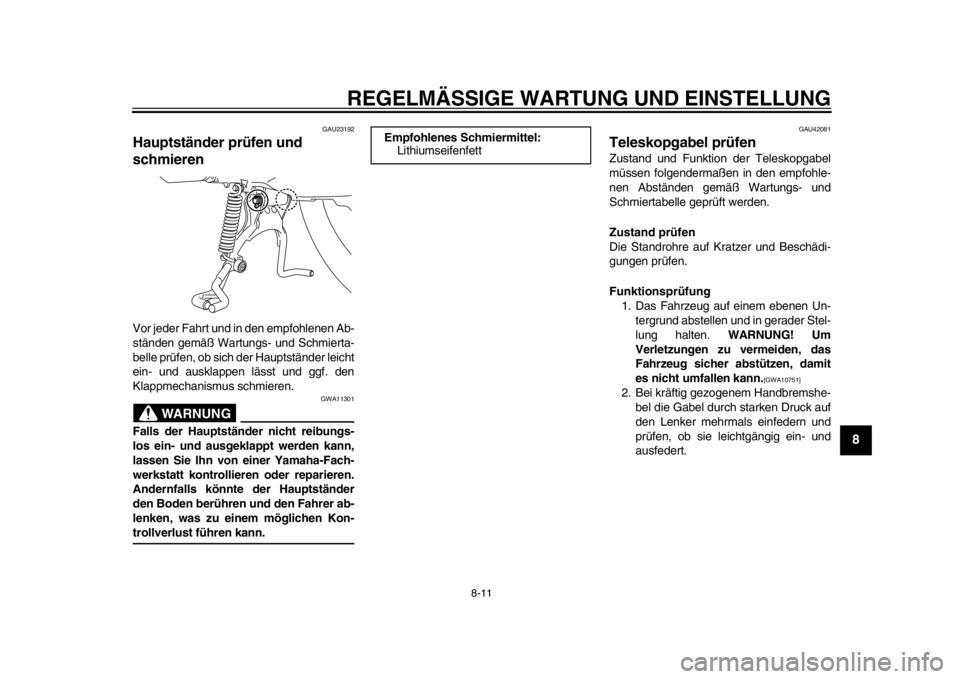

Hauptständer prüfen und
schmieren Vor jeder Fahrt und in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle prüfen, ob sich der Hauptständer leicht
ein- und ausklappen lässt und ggf. den
Klappmechanismus schmieren.
WARNUNG
GWA11301
Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren oder reparieren.
Andernfalls könnte der Hauptständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-trollverlust führen kann.
GAU42081

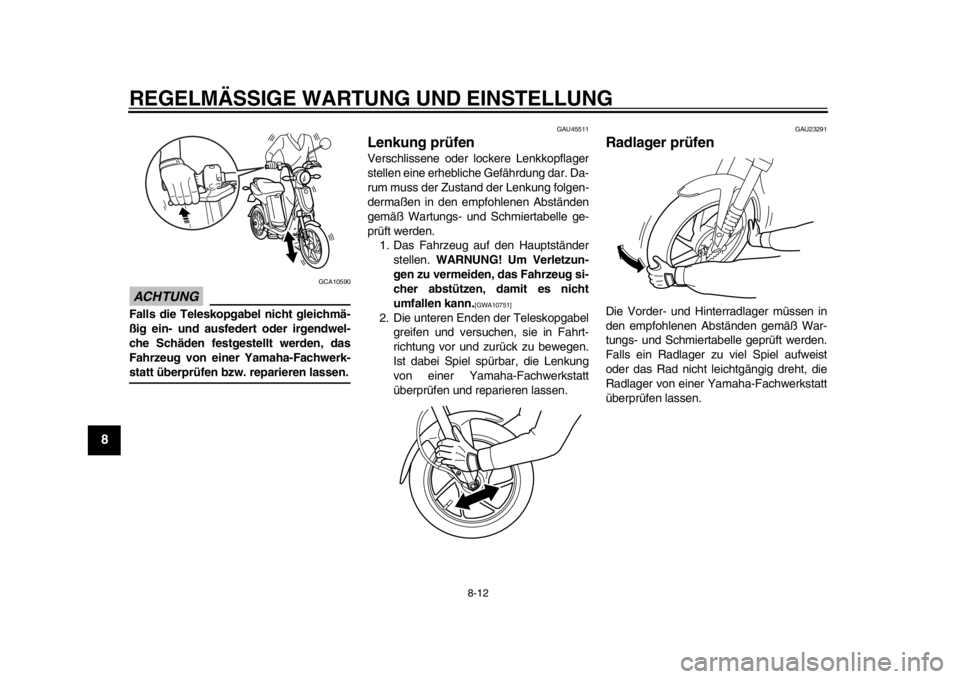

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und Beschädi-
gungen prüfen.
Funktionsprüfung1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]

2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:Lithiumseifenfett
1CB-F-GA.book 11 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-12
1
2
3
4
5
6
78
9
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10751]

2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1CB-F-GA.book 12 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-13
2
3
4
5
6
789
GAU23798

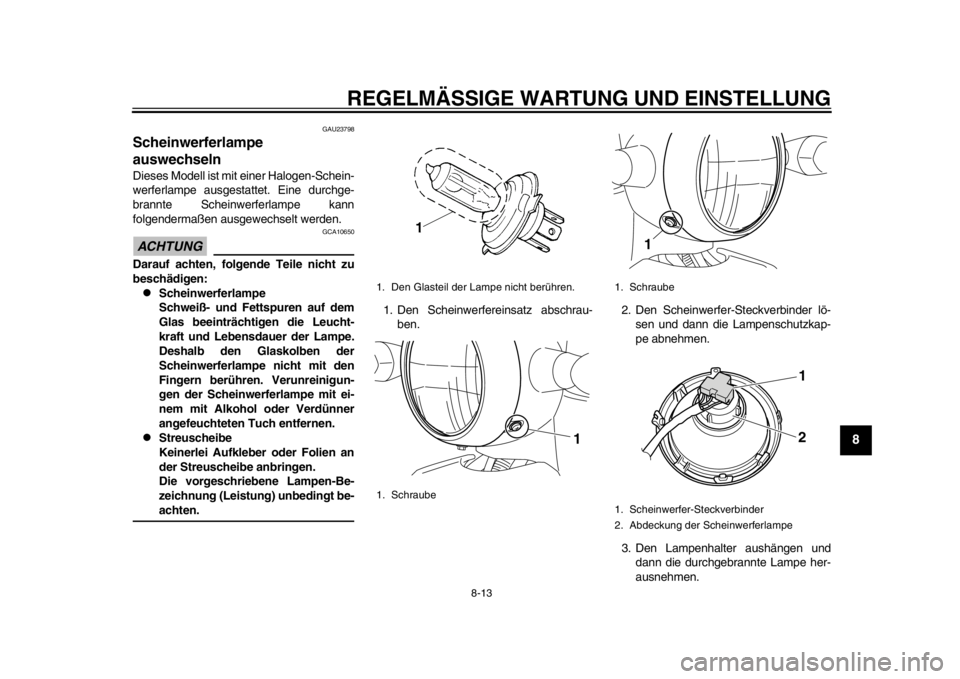

Scheinwerferlampe
auswechseln Dieses Modell ist mit einer Halogen-Schein-
werferlampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.

Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.1. Den Scheinwerfereinsatz abschrau-
ben. 2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1. Schraube
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1
1
2
1CB-F-GA.book 13 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-14
1
2
3
4
5
6
78
9

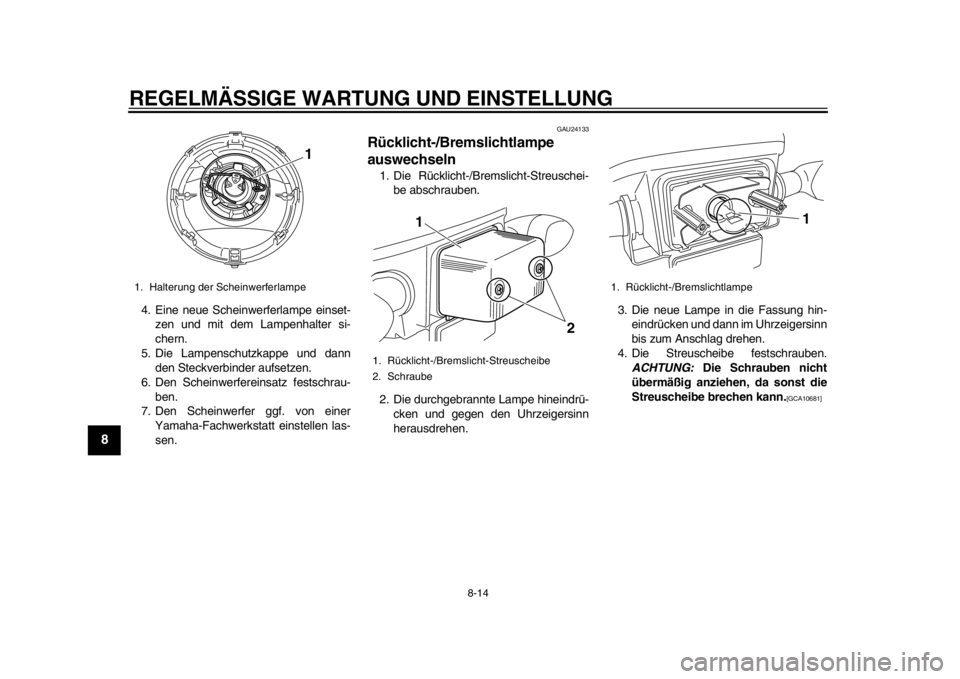

4. Eine neue Scheinwerferlampe einset-zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe und dann den Steckverbinde r aufsetzen.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24133
Rücklicht-/Bremslichtlampe
auswechseln 1. Die Rücklicht-/Bre mslicht-Streuschei-
be abschrauben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]

1. Halterung der Scheinwerferlampe
1
1. Rücklicht-/Bremslicht-Streuscheibe
2. Schraube
1
2
1. Rücklicht-/Bremslichtlampe
1
1CB-F-GA.book 14 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-15
2
3
4
5
6
789
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]

GAU50573
Kontrolle des Ladekabels und
-steckers 
Kontrollieren, dass das Ladekabel und
der Ladekabel-Stecker keine Beschä-
digung aufweisen. Wenn ein Problem
erkannt wird, das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.

Kontrollieren, dass sich kein Schmutz
und keine Fremdkörper auf dem Lade-
kabel und dem Ladekabel-Stecker be-
finden. Jeglichen Schmutz mit einem
trockenen Lappen abwischen.

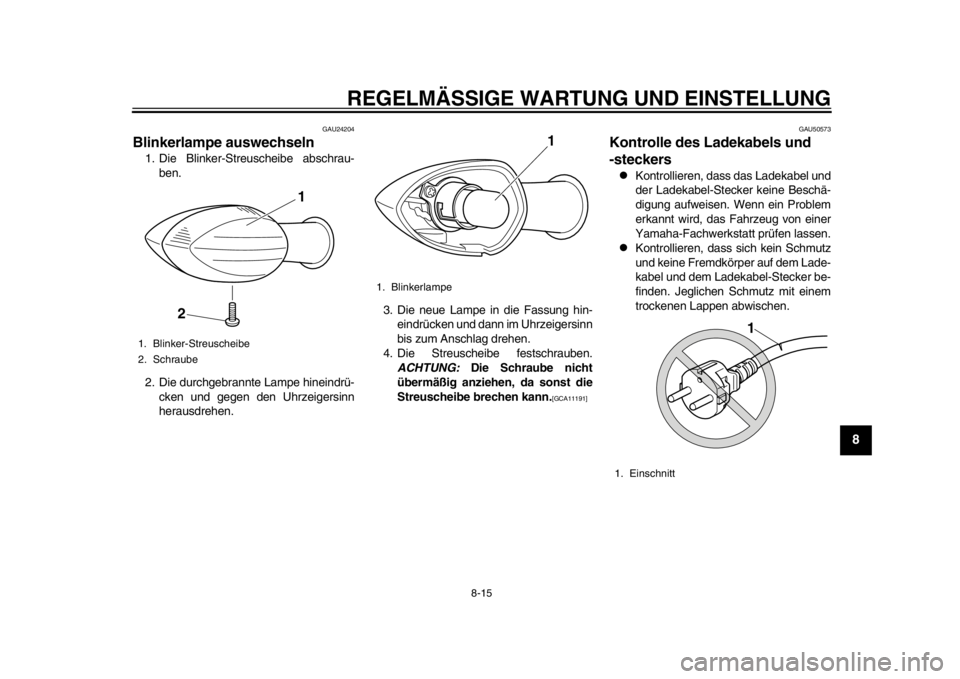

1. Blinker-Streuscheibe
2. Schraube
1
2
1. Blinkerlampe
1
1. Einschnitt
1
1CB-F-GA.book 15 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-16
1
2
3
4
5
6
78
9
WARNUNG
GWA15791

Das Fahrzeug nicht kontrollieren
oder reparieren, während der Ste-
cker des Ladekabels in der Steck-
dose steckt. Dies kann einen
elektrischen Stromschlag oderKurzschluss verursachen.

Bei Beschädigung das Ladekabel
oder den Stecker des Ladekabels
ersetzen. Dies kann sonst einen
Brand, elektrischen Stromschlagoder Kurzschluss verursachen.
ACHTUNG
GCA17102
Sicherstellen, dass während der Kon-
trolle des Fahrzeugs
keine Rostschutz-
mittel, Lösungsmittel oder Öl mit dem
Ladekabel oder dem Stecker des Lade-kabels in Berührung kommen.
GAU50184
Fehlersuche Wenn ein Problem auftritt, die folgenden
Punkte prüfen, bevor das Fahrzeug zu einer
Yamaha-Fachwerkstatt gebracht wird.
Wenn jedoch die elektrische Stromversor-
gung komplett ausgefallen ist (im Display
wird nichts mehr angezeigt), das Fahrzeug
von einer Yamaha-Fachwerkstatt prüfen
lassen.
Das Fahrzeug geht nicht in den Bereit-
schaftsmodus, wenn der Schlüssel auf
“ON” gedreht wird
Die folgenden Punkte prüfen: 1. Wird das Fahrzeug im Moment aufge- laden?
Das Fahrzeug geht nicht in den Bereit-
schaftsmodus, wenn der Schlüssel
während des Ladevorgangs auf “ON”
gedreht wird.
2. Wurde der Schlüssel auf “ON” ge- dreht, während der Gasdrehgriff geöff-
net war?
Wenn der Schlüssel auf “ON” gedreht
wird, während der Gasdrehgriff geöff-
net ist, geht das Fahrzeug nicht in den
Bereitschaftsmodus. Den Gasdrehgriff
schließen, den Schlüssel auf “OFF”
und dann zurück auf “ON” drehen.
Wenn das Fahrzeug immer noch nicht in

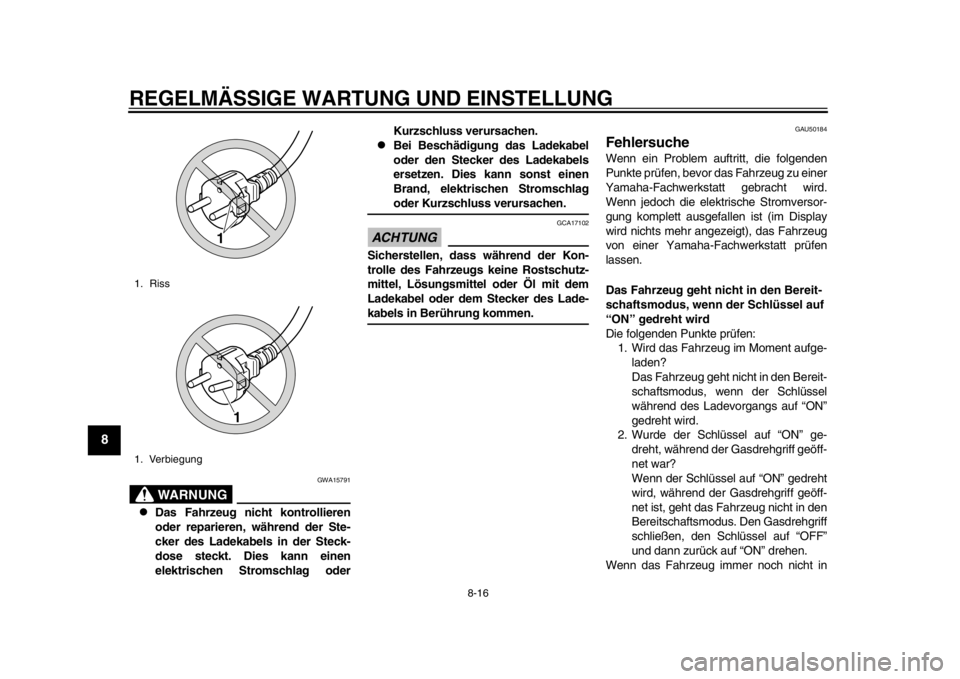

1. Riss
1. Verbiegung
1
1
1CB-F-GA.book 16 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-17
2
3
4
5
6
789
den Bereitschaftsmodus geht, das Fahr-
zeug von einer Yamaha-Fachwerkstatt prü-
fen lassen.
Das Fahrzeug fährt nicht an
Befindet sich das Fahrzeug im Fahrmodus?
(Wird die Betriebszustandsanzeige “RUN”
im Display angezeigt?)
Das Fahrzeug kann nur gefahren werden,
wenn es sich im Fahrmodus befindet.
Nach Prüfung der oben genannten Punkte
noch einmal versuchen anzufahren, hierfür
die angegebenen Verfahren auf Seite 7-1
“Vorbereitungen zum Anfahren” und auf
Seite 7-4 “Anfahren” durchführen, um das
Fahrzeug zu starten.
Wenn das Fahrzeug immer noch nicht an-
fährt, das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.

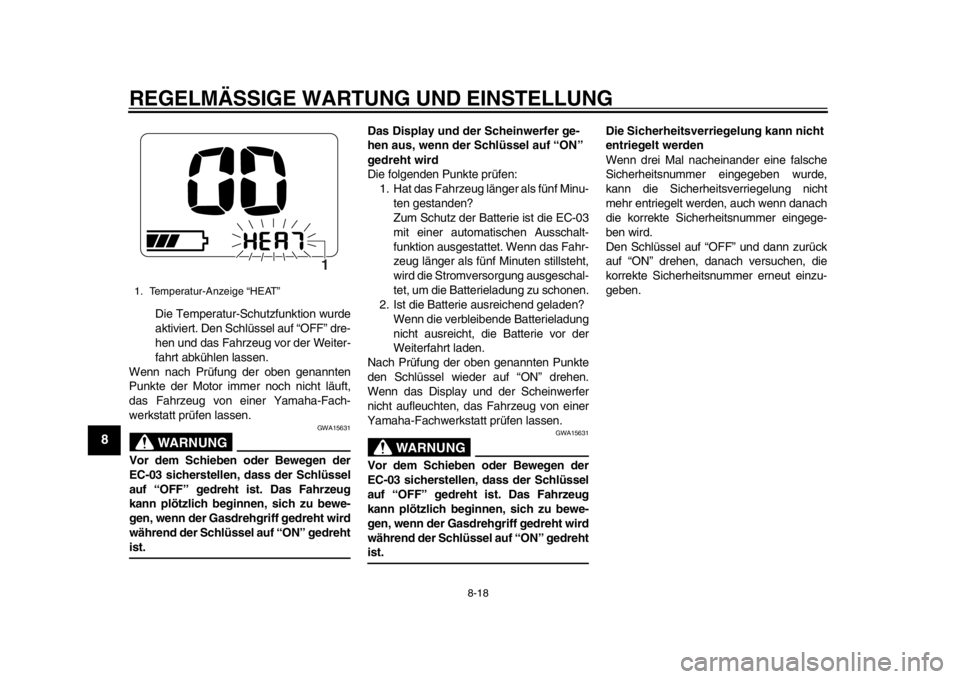

Das Warnungssymb ol “ ” erscheint
Den Schlüssel auf “OFF” und dann zurück
auf “ON” drehen. Wenn das Warnungssym-
bol “ ” weiter angezeigt wird, das Fahr-
zeug von einer Yamaha-Fachwerkstatt
prüfen lassen.HINWEISAuch wenn das Warnungssymbol ange-
zeigt wird, kann das F ahrzeug weiter gefah-
ren werden, wenn die
Betriebszustandsanzeige “RUN” angezeigt wird und sich das Fahrzeug im Fahrmodus
befindet.
Eine Warn- oder Kontrollleuchte leuch-
tet nicht auf
Die folgenden Punkte prüfen:
1. Wird das Fahrzeug im Moment aufge- laden? Die Leuchten leuchten nicht
auf, während das Fahrzeug aufgela-
den wird.
2. Ist der Schlüssel auf “ON” gedreht?
(Erscheint im Display irgendeine An-
zeige?)
Wenn keine Anzeige im Display er-
scheint, ist die automatische Aus-
schaltfunktion möglicherweise
aktiviert. Den Schlüssel auf “OFF” und
dann zurück auf “ON” drehen.
3. Funktionieren alle Schalter ordnungs- gemäß?
Wenn nach Prüfung der oben genannten
Punkte eine Leuchte immer noch nicht auf-
leuchtet, wie folgt fortfahren.
Wenn der Scheinwerfer nicht auf-
leuchtet, kann eine Lampe durchge-
brannt sein. Vorgehensweise beim
Lampenwechsel siehe Seite 8-13.

Wenn ein Rücklicht-/Bremslicht oder
Blinker nicht aufleuchtet, kann eine
Lampe durchgebrannt sein. Vorge-
hensweise beim Lampenwechsel sie- he Seite 8-14 oder 8-15.
Wenn eine Leuchte immer noch nicht auf-
leuchtet, kann eine Sicherung durchge-
brannt sein. Das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
ACHTUNG
GCA11982
Niemals Lampen mit einer höheren als
der vorgeschriebenen Wattzahl verwen-
den, um schwere Schäden an elektri-
schen Komponenten und
möglicherweise sogar einen Brand zuvermeiden.
Der Motor bleibt während der Fahrt ste-
hen
Die folgenden Punkte prüfen: 1. Ist die Batterie ausreichend geladen?
Die Batteriepegelanzeige kontrollie-
ren. Wenn die verbleibende Batteriela-
dung nicht ausreicht, die Batterie vor
der Weiterfahrt laden.
2. Blinkt die Anzeige “HEAT” und ist die Anzeige “RUN” erloschen?
1CB-F-GA.book 17 ページ ２０１２年５月２日　水曜日　午後４時５６分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
8-18
1
2
3
4
5
6
78
9
Die Temperatur-Schutzfunktion wurde
aktiviert. Den Schlüssel auf “OFF” dre-
hen und das Fahrzeug vor der Weiter-
fahrt abkühlen lassen.
Wenn nach Prüfung der oben genannten
Punkte der Motor immer noch nicht läuft,
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen lassen.WARNUNG
GWA15631
Vor dem Schieben oder Bewegen der
EC-03 sicherstellen, dass der Schlüssel
auf “OFF” gedreht ist. Das Fahrzeug
kann plötzlich beginnen, sich zu bewe-
gen, wenn der Gasdrehgriff gedreht wird
während der Schlüssel auf “ON” gedrehtist. Das Display und der
Scheinwerfer ge-
hen aus, wenn der Schlüssel auf “ON”
gedreht wird
Die folgenden Punkte prüfen: 1. Hat das Fahrzeug länger als fünf Minu-
ten gestanden?
Zum Schutz der Batterie ist die EC-03
mit einer automatischen Ausschalt-
funktion ausgestattet. Wenn das Fahr-
zeug länger als fünf Minuten stillsteht,
wird die Stromversorgung ausgeschal-
tet, um die Batterieladung zu schonen.
2. Ist die Batterie ausreichend geladen? Wenn die verbleibende Batterieladung
nicht ausreicht, die Batterie vor der
Weiterfahrt laden.
Nach Prüfung der oben genannten Punkte
den Schlüssel wieder auf “ON” drehen.
Wenn das Display und der Scheinwerfer
nicht aufleuchten, das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
WARNUNG
GWA15631
Vor dem Schieben oder Bewegen der
EC-03 sicherstellen, dass der Schlüssel
auf “OFF” gedreht ist. Das Fahrzeug
kann plötzlich beginnen, sich zu bewe-
gen, wenn der Gasdrehgriff gedreht wird
während der Schlüssel auf “ON” gedrehtist. Die Sicherheitsverrieg
elung kann nicht
entriegelt werden
Wenn drei Mal nacheinander eine falsche
Sicherheitsnummer eingegeben wurde,
kann die Sicherheitsverriegelung nicht
mehr entriegelt werden, auch wenn danach
die korrekte Sicherheitsnummer eingege-
ben wird.
Den Schlüssel auf “OFF” und dann zurück
auf “ON” drehen, danach versuchen, die
korrekte Sicherheit snummer erneut einzu-
geben.
1. Temperatur-Anzeige “HEAT”
1
1CB-F-GA.book 18 ページ ２０１２年５月２日　水曜日　午後４時５６分
