YAMAHA FJR1300A 2003 Manuale duso (in Italian)

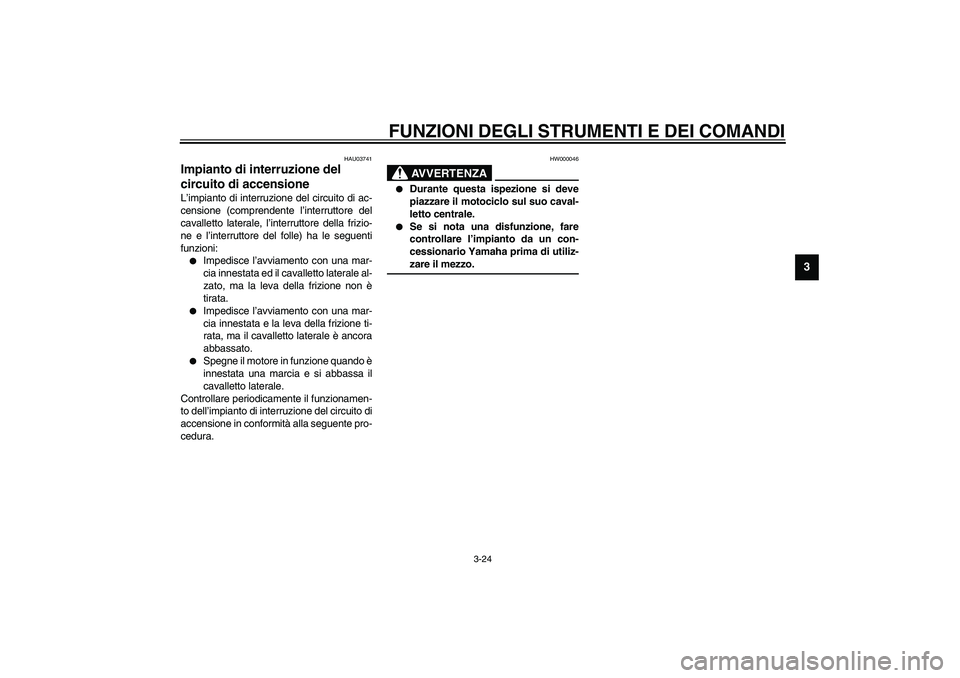

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU03741
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:

Impedisce l’avviamento con una mar-
cia innestata ed il cavalletto laterale al-
zato, ma la leva della frizione non è
tirata.


Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.


Spegne il motore in funzione quando è
innestata una marcia e si abbassa il
cavalletto laterale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente pro-
cedura.
HW000046
AVVERTENZA
_

Durante questa ispezione si deve
piazzare il motociclo sul suo caval-
letto centrale.


Se si nota una disfunzione, fare
controllare l’impianto da un con-
cessionario Yamaha prima di utiliz-
zare il mezzo.
_
U5JWH2.book Page 24 Monday, November 11, 2002 5:17 PM

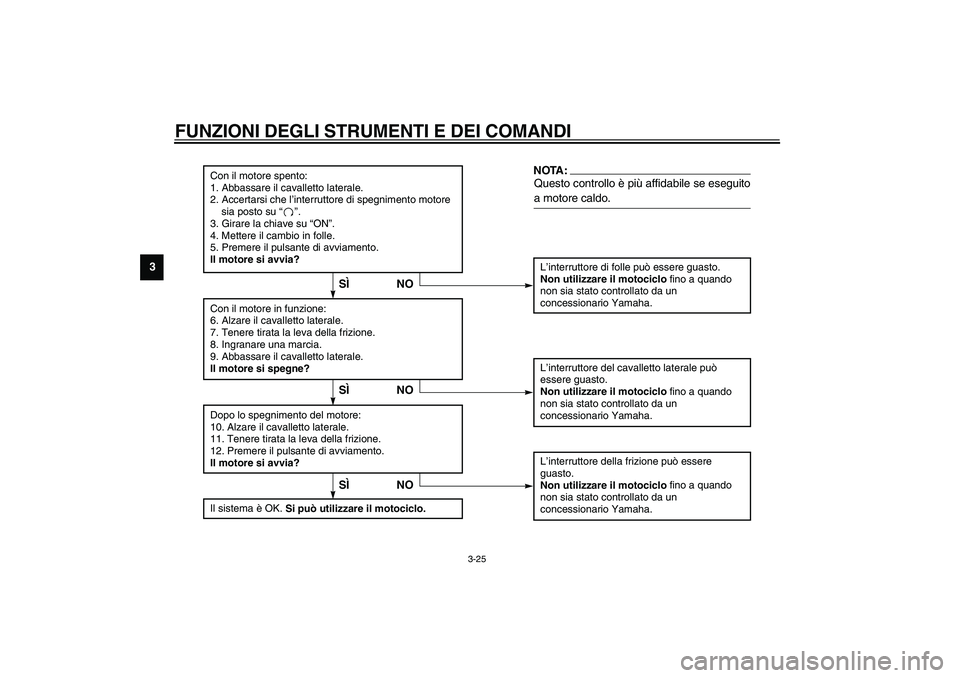

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
CD-01I
Con il motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di spegnimento motore
sia posto su “”.
3. Girare la chiave su “ON”.
4. Mettere il cambio in folle.
5. Premere il pulsante di avviamento.
Il motore si avvia?
L’interruttore di folle può essere guasto.
Non utilizzare il motociclo fino a quando
non sia stato controllato da un
concessionario Yamaha.
Con il motore in funzione:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia.
9. Abbassare il cavalletto laterale.
Il motore si spegne?Dopo lo spegnimento del motore:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere il pulsante di avviamento.
Il motore si avvia?
L’interruttore del cavalletto laterale può
essere guasto.
Non utilizzare il motociclo fino a quando
non sia stato controllato da un
concessionario Yamaha.L’interruttore della frizione può essere
guasto.
Non utilizzare il motociclo fino a quando
non sia stato controllato da un
concessionario Yamaha.
NO
NOTA:Questo controllo è più affidabile se eseguito
a motore caldo.
SÌSÌNO
Il sistema è OK.
Si può utilizzare il motociclo.
SÌNO
U5JWH2.book Page 25 Monday, November 11, 2002 5:17 PM

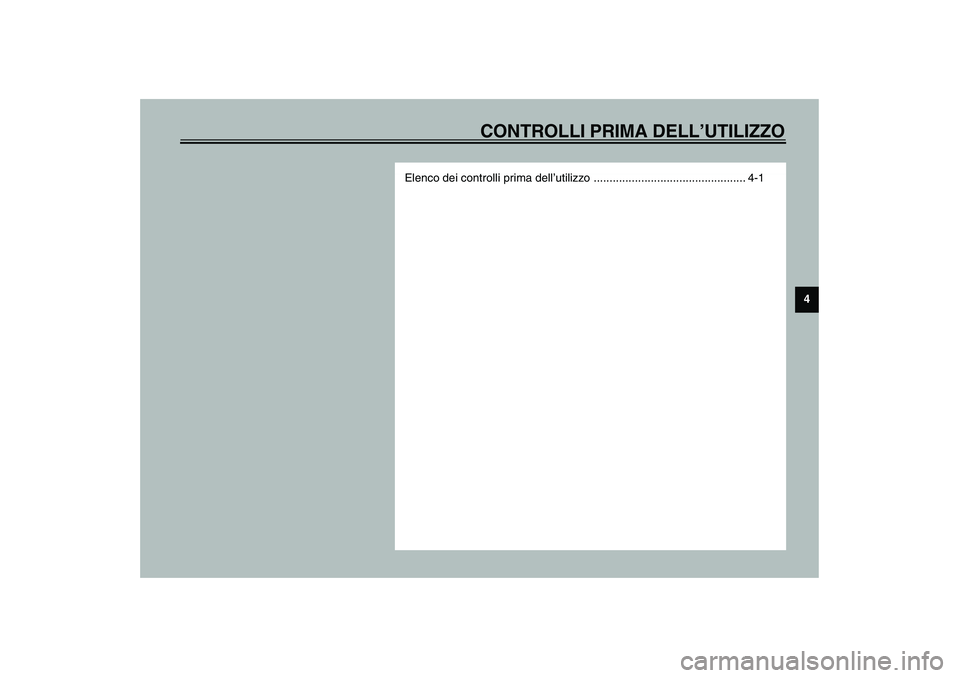

CONTROLLI PRIMA DELL’UTILIZZO
4
Elenco dei controlli prima dell’utilizzo ................................................ 4-1
U5JWH2.book Page 1 Monday, November 11, 2002 5:17 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
CO-01I
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio del carburante.
Effettuare il rifornimento, se necessario.
Verificare l’assenza di perdite nei condotti del carburante.3-15
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
Verificare che il veicolo non presenti perdite di olio.6-9
Olio della coppia conica
finaleVerificare che il veicolo non presenti perdite di olio. 6-12
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, rabboccare con il liquido refrigerante consigliato fino al livello
specificato.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-13–6-14
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-22–6-24
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-21–6-24
U5JWH2.book Page 1 Monday, November 11, 2002 5:17 PM

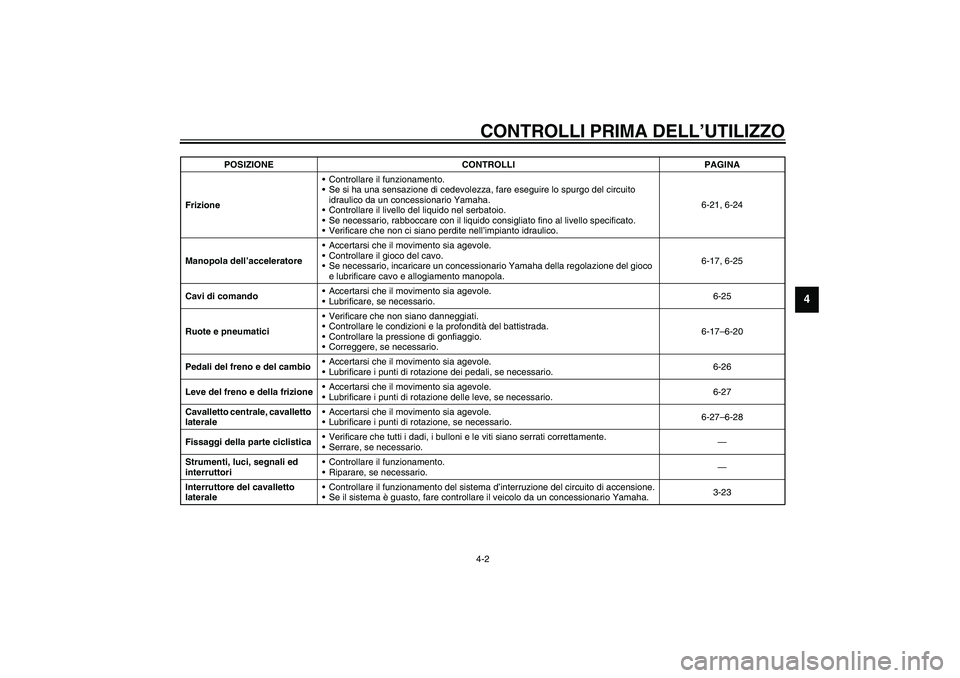

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
FrizioneControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-21, 6-24
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, incaricare un concessionario Yamaha della regolazione del gioco
e lubrificare cavo e allogiamento manopola.6-17, 6-25
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare, se necessario.6-25
Ruote e pneumaticiVerificare che non siano danneggiati.
Controllare le condizioni e la profondità del battistrada.
Controllare la pressione di gonfiaggio.
Correggere, se necessario.6-17–6-20
Pedali del freno e del cambioAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali, se necessario.6-26
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve, se necessario.6-27
Cavalletto centrale, cavalletto
lateraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione, se necessario.6-27–6-28
Fissaggi della parte ciclisticaVerificare che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare, se necessario.—
Strumenti, luci, segnali ed
interruttoriControllare il funzionamento.
Riparare, se necessario.—
Interruttore del cavalletto
lateraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-23 POSIZIONE CONTROLLI PAGINA
U5JWH2.book Page 2 Monday, November 11, 2002 5:17 PM

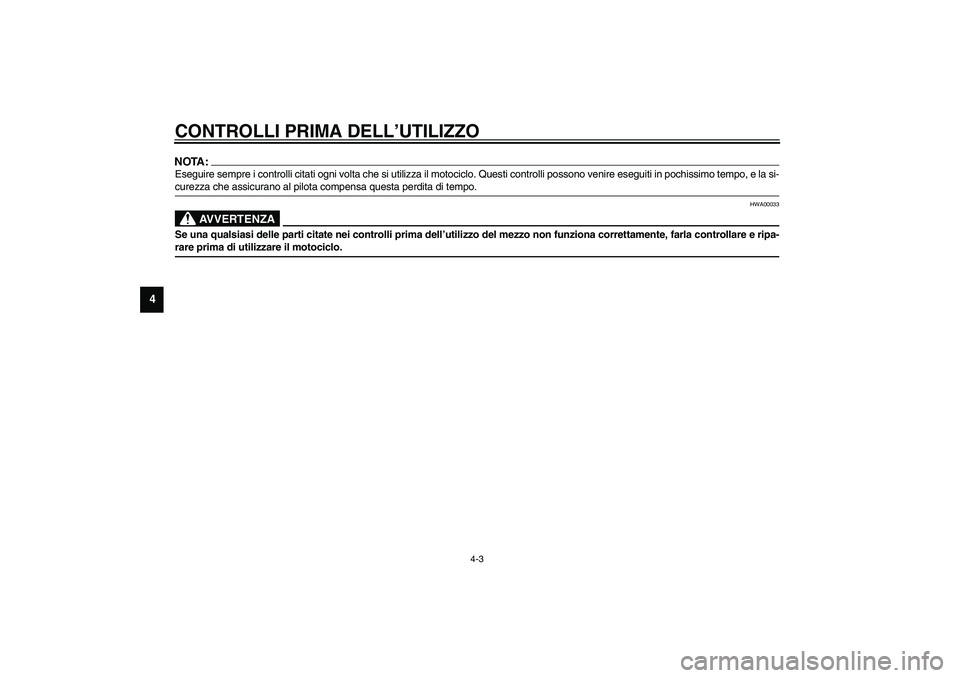

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
NOTA:_ Eseguire sempre i controlli citati ogni volta che si utilizza il motociclo. Questi controlli possono venire eseguiti in pochissimo tempo, e la si-
curezza che assicurano al pilota compensa questa perdita di tempo. _
HWA00033
AVVERTENZA
_ Se una qualsiasi delle parti citate nei controlli prima dell’utilizzo del mezzo non funziona correttamente, farla controllare e ripa-
rare prima di utilizzare il motociclo. _U5JWH2.book Page 3 Monday, November 11, 2002 5:17 PM

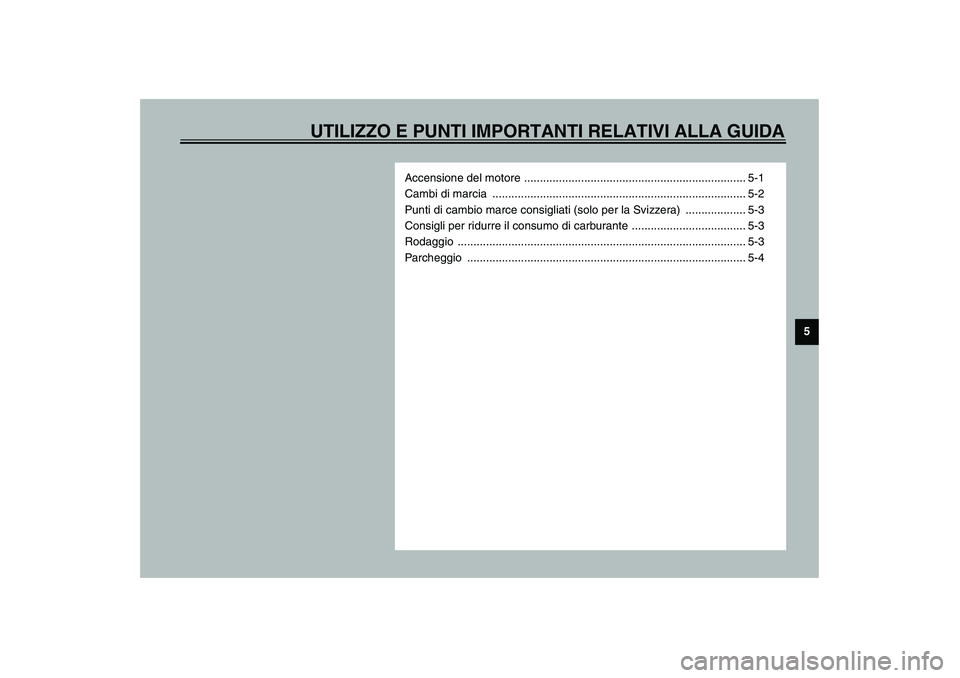

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
Accensione del motore ...................................................................... 5-1
Cambi di marcia ................................................................................ 5-2
Punti di cambio marce consigliati (solo per la Svizzera) ................... 5-3
Consigli per ridurre il consumo di carburante .................................... 5-3
Rodaggio ........................................................................................... 5-3
Parcheggio ........................................................................................ 5-4
U5JWH2.book Page 1 Monday, November 11, 2002 5:17 PM

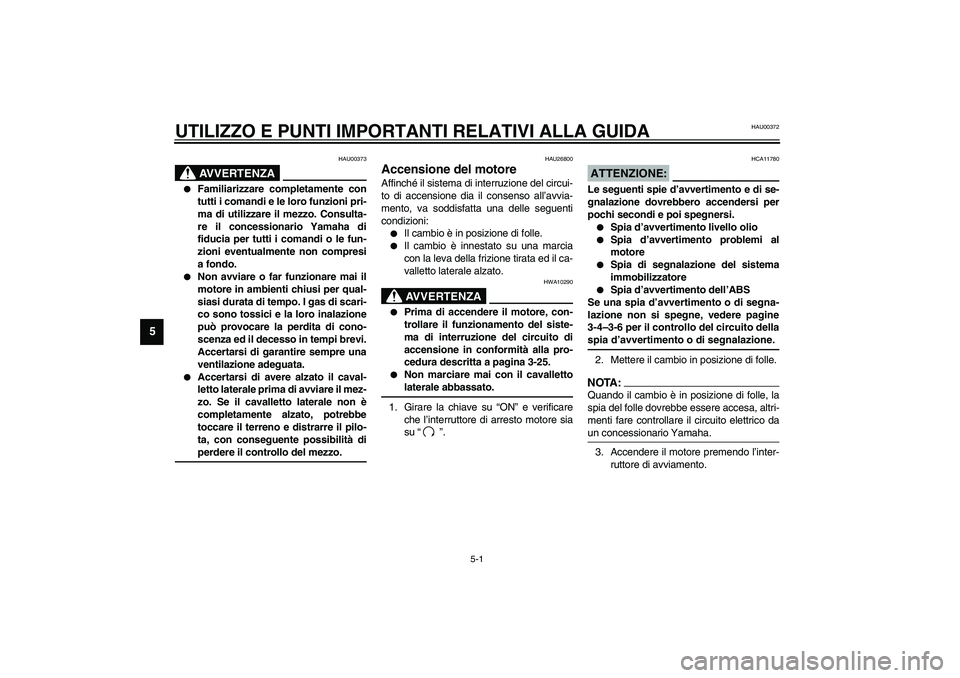

5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
_

Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consulta-
re il concessionario Yamaha di
fiducia per tutti i comandi o le fun-
zioni eventualmente non compresi
a fondo.


Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.


Accertarsi di avere alzato il caval-
letto laterale prima di avviare il mez-
zo. Se il cavalletto laterale non è
completamente alzato, potrebbe
toccare il terreno e distrarre il pilo-
ta, con conseguente possibilità di
perdere il controllo del mezzo.
_
HAU26800
Accensione del motore Affinché il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, va soddisfatta una delle seguenti
condizioni:

Il cambio è in posizione di folle.


Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.
HWA10290
AVVERTENZA
_

Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-25.


Non marciare mai con il cavalletto
laterale abbassato.
_1. Girare la chiave su “ON” e verificare
che l’interruttore di arresto motore sia
su “ ”.
HCA11780
ATTENZIONE:_ Le seguenti spie d’avvertimento e di se-
gnalazione dovrebbero accendersi per
pochi secondi e poi spegnersi.

Spia d’avvertimento livello olio


Spia d’avvertimento problemi al
motore


Spia di segnalazione del sistema
immobilizzatore


Spia d’avvertimento dell’ABS
Se una spia d’avvertimento o di segna-
lazione non si spegne, vedere pagine
3-4–3-6 per il controllo del circuito della
spia d’avvertimento o di segnalazione.
_2. Mettere il cambio in posizione di folle.NOTA:_ Quando il cambio è in posizione di folle, la
spia del folle dovrebbe essere accesa, altri-
menti fare controllare il circuito elettrico da
un concessionario Yamaha. _3. Accendere il motore premendo l’inter-
ruttore di avviamento.
U5JWH2.book Page 1 Monday, November 11, 2002 5:17 PM

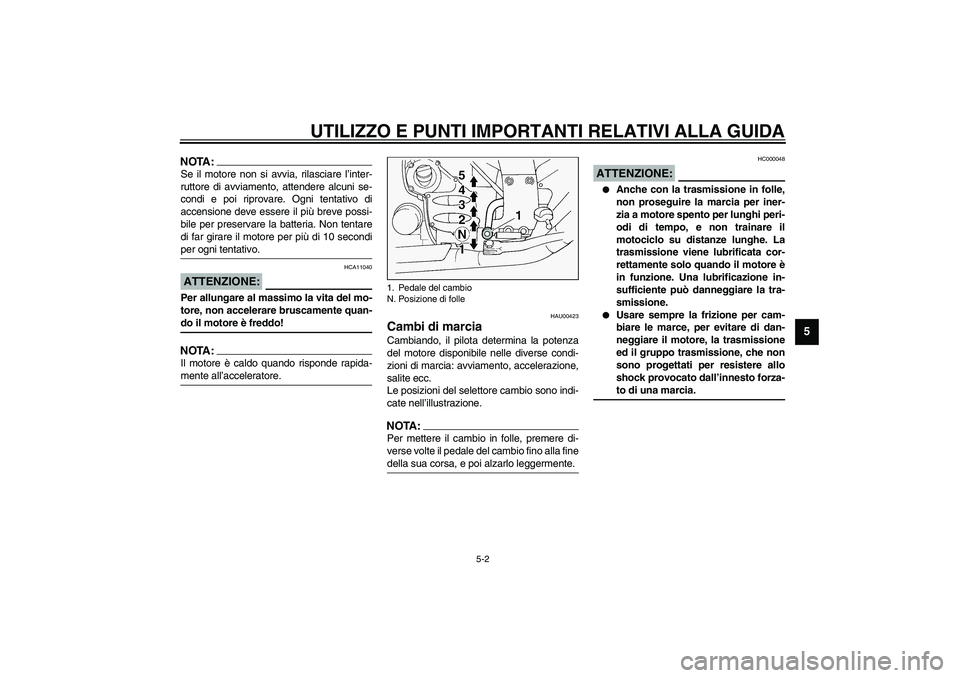

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
NOTA:_ Se il motore non si avvia, rilasciare l’inter-
ruttore di avviamento, attendere alcuni se-
condi e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondi
per ogni tentativo. _
HCA11040
ATTENZIONE:_ Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo! _NOTA:_ Il motore è caldo quando risponde rapida-
mente all’acceleratore. _
HAU00423
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:_ Per mettere il cambio in folle, premere di-
verse volte il pedale del cambio fino alla fine
della sua corsa, e poi alzarlo leggermente. _
HC000048
ATTENZIONE:_

Anche con la trasmissione in folle,
non proseguire la marcia per iner-
zia a motore spento per lunghi peri-
odi di tempo, e non trainare il
motociclo su distanze lunghe. La
trasmissione viene lubrificata cor-
rettamente solo quando il motore è
in funzione. Una lubrificazione in-
sufficiente può danneggiare la tra-
smissione.


Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, la trasmissione
ed il gruppo trasmissione, che non
sono progettati per resistere allo
shock provocato dall’innesto forza-
to di una marcia.
_
1. Pedale del cambio
N. Posizione di folle
U5JWH2.book Page 2 Monday, November 11, 2002 5:17 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

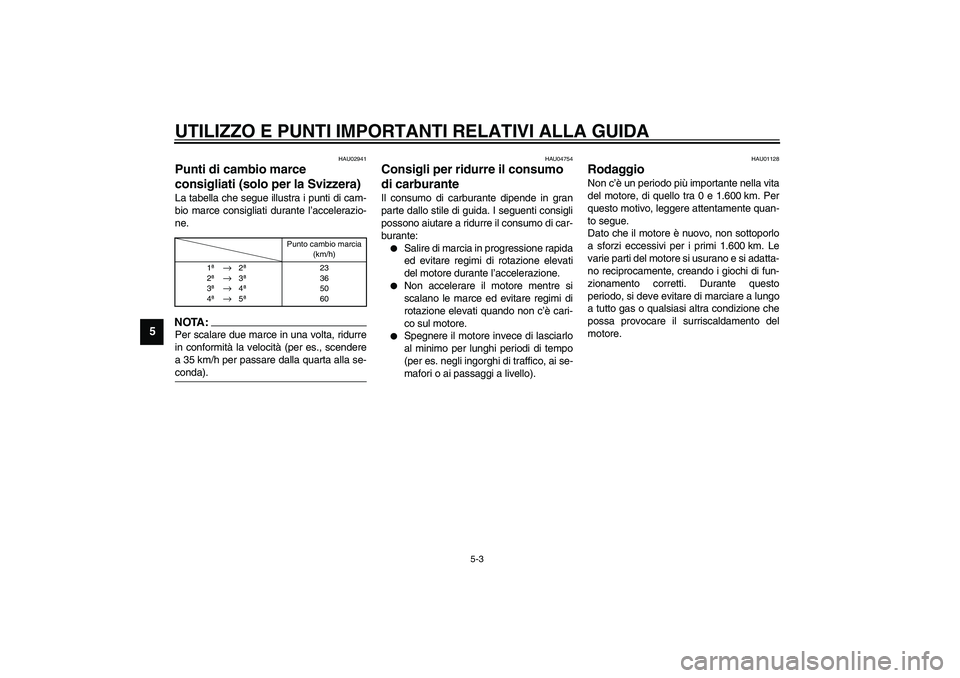

5-3
5
HAU02941
Punti di cambio marce
consigliati (solo per la Svizzera) La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne.CF-01INOTA:_ Per scalare due marce in una volta, ridurre
in conformità la velocità (per es., scendere
a 35 km/h per passare dalla quarta alla se-
conda). _
HAU04754
Consigli per ridurre il consumo
di carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.


Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU01128
Rodaggio Non c’è un periodo più importante nella vita
del motore, di quello tra 0 e 1.600 km. Per
questo motivo, leggere attentamente quan-
to segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1.600 km. Le
varie parti del motore si usurano e si adatta-
no reciprocamente, creando i giochi di fun-
zionamento corretti. Durante questo
periodo, si deve evitare di marciare a lungo
a tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
Punto cambio marcia
(km/h)
1ª
→
2ª
2ª
→
3ª
3ª
→
4ª
4ª
→
5ª23
36
50
60
H_5jw_Operation.fm Page 3 Wednesday, February 19, 2003 10:06 AM
