MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
CE-01I
CE-07IHWA00012

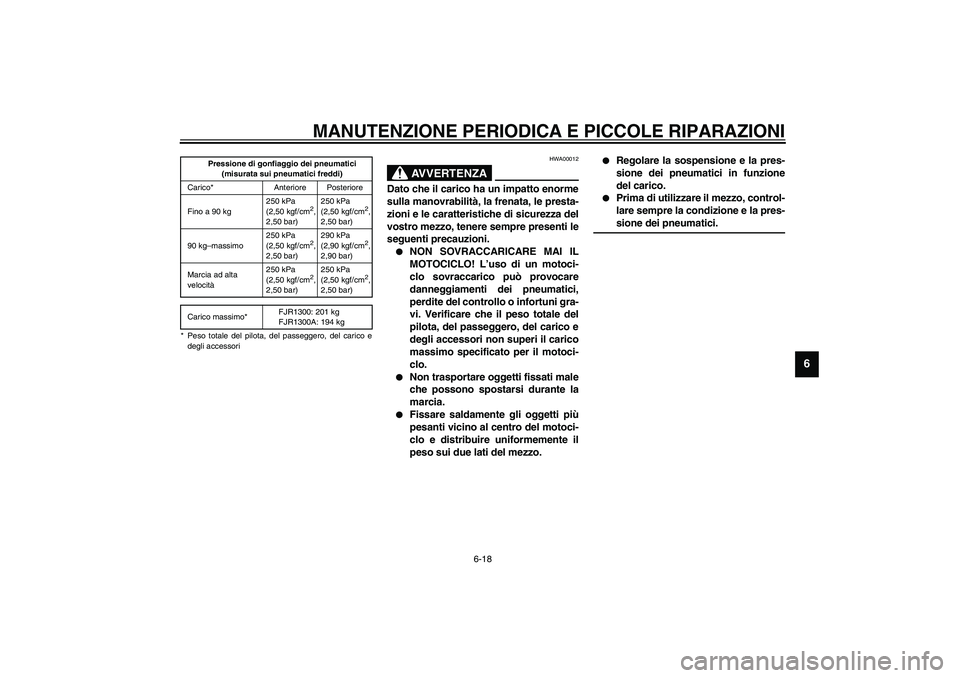

AVVERTENZA
_ Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro mezzo, tenere sempre presenti le
seguenti precauzioni.

NON SOVRACCARICARE MAI IL
MOTOCICLO! L’uso di un motoci-
clo sovraccarico può provocare
danneggiamenti dei pneumatici,
perdite del controllo o infortuni gra-
vi. Verificare che il peso totale del
pilota, del passeggero, del carico e
degli accessori non superi il carico
massimo specificato per il motoci-
clo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare saldamente gli oggetti più
pesanti vicino al centro del motoci-
clo e distribuire uniformemente il
peso sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione
del carico.


Prima di utilizzare il mezzo, control-
lare sempre la condizione e la pres-
sione dei pneumatici.
_
Pressione di gonfiaggio dei pneumatici
(misurata sui pneumatici freddi)
Carico* Anteriore Posteriore
Fino a 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
90 kg–massimo250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Marcia ad alta
velocità250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Carico massimo* FJR1300: 201 kg
FJR1300A: 194 kg
* Peso totale del pilota, del passeggero, del carico e
degli accessori
U5JWH2.book Page 18 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6

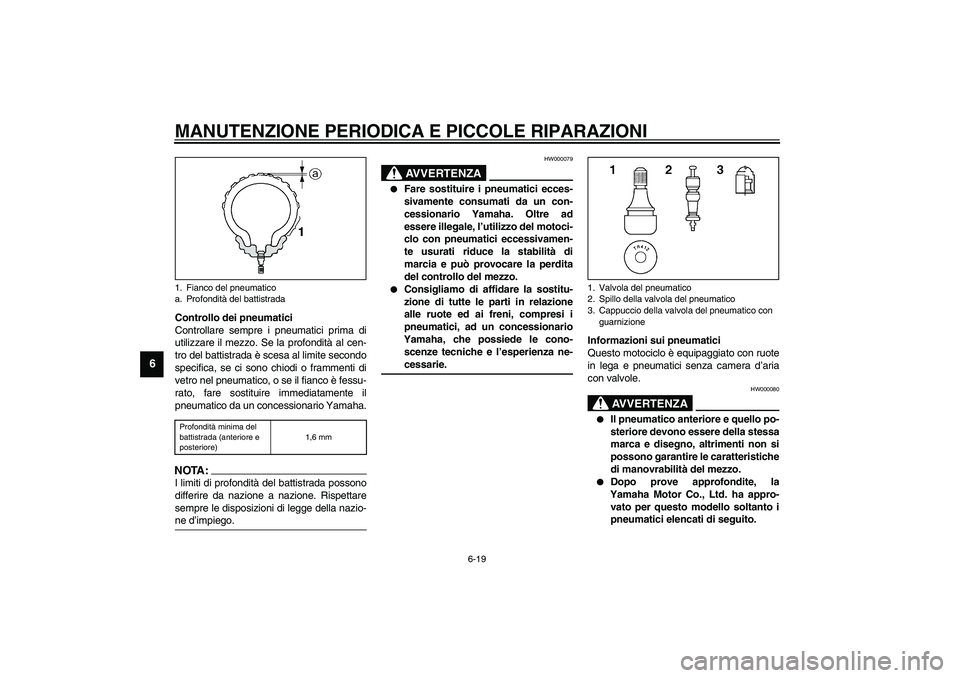

Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità al cen-
tro del battistrada è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.CE-08INOTA:_ I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego. _
HW000079
AVVERTENZA
_

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamen-
te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
_
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
HW000080
AVVERTENZA
_

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e disegno, altrimenti non si
possono garantire le caratteristiche
di manovrabilità del mezzo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha appro-
vato per questo modello soltanto i
pneumatici elencati di seguito.
1. Fianco del pneumatico
a. Profondità del battistradaProfondità minima del
battistrada (anteriore e
posteriore)1,6 mm
1. Valvola del pneumatico
2. Spillo della valvola del pneumatico
3. Cappuccio della valvola del pneumatico con
guarnizione
U5JWH2.book Page 19 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
_CE-10I
CE-14IHAU00684
AVVERTENZA
_ Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km dopo l’installazione di
un pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
_
HAU03773
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro mezzo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.

Prima di utilizzare il mezzo, controllare
sempre che il cerchio della ruota non
presenti cricche, piegature o deforma-
zioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire riparazioni delle ruote,
neppure di lieve entità. In caso di de-
formazioni o di cricche, la ruota deve
venire sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire l’equili-
bratura della ruota. Lo sbilanciamento
della ruota può compromettere le pre-
stazioni e la manovrabilità del mezzo e
abbreviare la durata dei pneumatici.


Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
ANTERIORE
Fabbricante Misura Modello
Metzeler
120/70 ZR17 M/C (58W)
MEZ4J FRONT
Bridgestone
120/70 ZR17 M/C (58W)
BT020FN
POSTERIORE
Fabbricante Misura Modello
Metzeler
180/55 ZR17 M/C (73W)
MEZ4J
Bridgestone
180/55 ZR17 M/C (73W)
BT020RN
ANTERIORE E POSTERIORE
Valvola del pneumatico TR412
Spillo della valvola #9000A (originale)
U5JWH2.book Page 20 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU00695
Gioco della leva della frizione Dato che questo modello è equipaggiato
con una frizione idraulica, non occorre re-
golare il gioco della leva della frizione. Tut-
tavia prima di utilizzare il mezzo si deve
sempre controllare il livello del liquido della
frizione e verificare che l’impianto idraulico
non presenti perdite. Se il gioco della leva
della frizione diventa eccessivo e se il cam-
bio diventa duro, o la frizione slitta, con con-
seguente accelerazione scarsa, è possibile
che ci sia dell’aria nell’impianto idraulico
della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare
il mezzo.
HAU00712
Regolazione della posizione del
pedale del freno Il filo superiore del pedale del freno deve
trovarsi approssimativamente 42 mm al di
sotto del filo superiore del poggiapiedi,
come illustrato nella figura. Controllare pe-
riodicamente la posizione del pedale del
freno e, se necessario, farla regolare da un
concessionario Yamaha.
HW000109
AVVERTENZA
_ Se, premendo la leva del freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo potrebbe indicare la presenza
di aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il mezzo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti. _
a. Distanza tra il pedale del freno e la staffa
poggiapiedi
U5JWH2.book Page 21 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU00713
Regolazione dell’interruttore
della luce stop L’interruttore dello luce dello stop, attivato
dal pedale del freno, si regola correttamen-
te quando la luce dello stop si accende,
nell’attimo prima dell’effettuazione della fre-
nata. Se necessario, effettuare la regolazio-
ne dell’interruttore dello luce dello stop
come segue.
Girare il dado di registro tenendo bloccato
in posizione l’interruttore della luce stop.
Per anticipare l’accensione dello stop, gira-
re il dado di registro in direzione
a. Per ri-
tardare l’accensione dello stop, girare il
dado di registro in direzione
b.
HAU00721
Controllo delle pastiglie del freno
anteriore e del freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e del freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU00725
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare il consumo
della pastiglia senza dover disassemblare il
freno. Per controllare il consumo della pa-
stiglia, controllare la scanalatura di indica-
zione usura. Se una pastiglia si è
consumata al punto che la scanalatura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
1. Interruttore luce stop posteriore
2. Dado di registro dell’interruttore della luce
dello stop posteriore
1. Scanalatura indicatore d’usura pastiglia frenoAnteriore
U5JWH2.book Page 22 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU04510

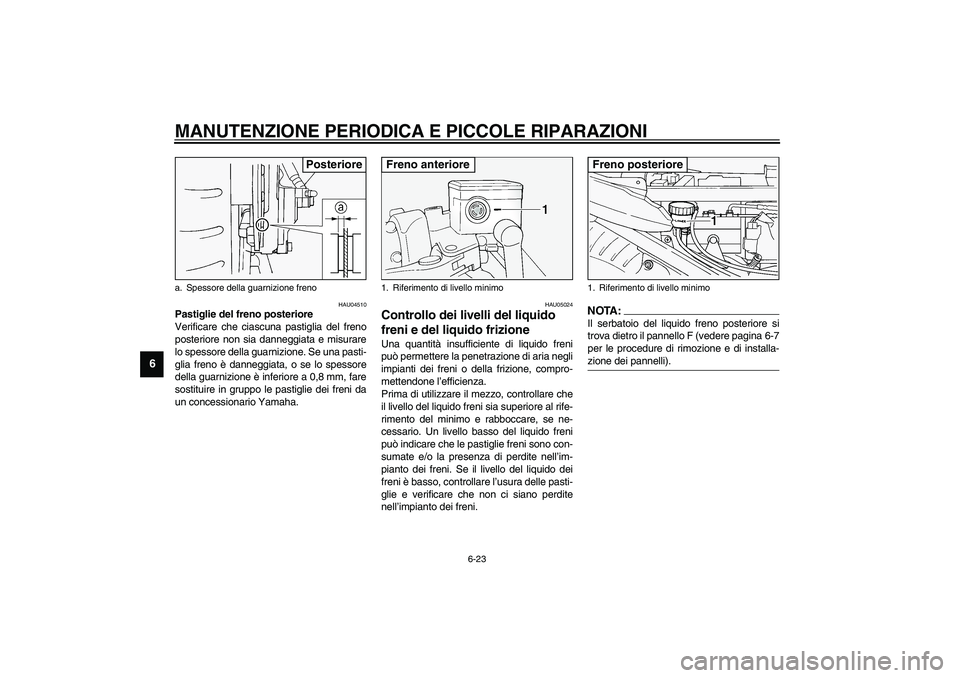

Pastiglie del freno posteriore
Verificare che ciascuna pastiglia del freno
posteriore non sia danneggiata e misurare
lo spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0,8 mm, fare
sostituire in gruppo le pastiglie dei freni da
un concessionario Yamaha.
HAU05024
Controllo dei livelli del liquido
freni e del liquido frizione Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria negli
impianti dei freni o della frizione, compro-
mettendone l’efficienza.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se ne-
cessario. Un livello basso del liquido freni
può indicare che le pastiglie freni sono con-
sumate e/o la presenza di perdite nell’im-
pianto dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle pasti-
glie e verificare che non ci siano perdite
nell’impianto dei freni.
NOTA:_ Il serbatoio del liquido freno posteriore si
trova dietro il pannello F (vedere pagina 6-7
per le procedure di rimozione e di installa-
zione dei pannelli). _
a. Spessore della guarnizione freno
Posteriore
1. Riferimento di livello minimoFreno anteriore
1. Riferimento di livello minimoFreno posteriore
U5JWH2.book Page 23 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6

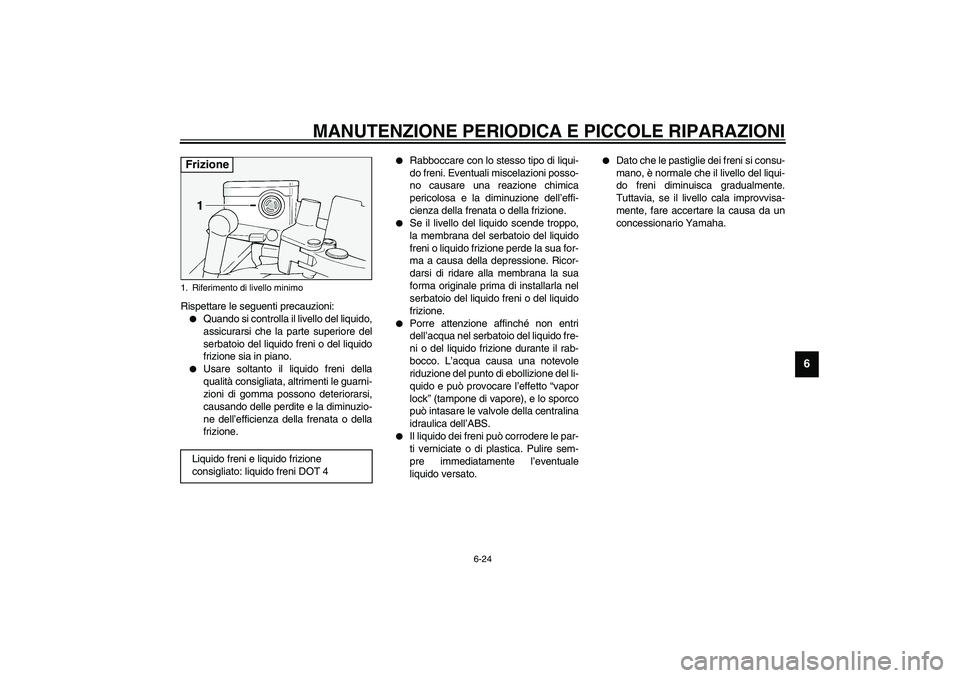

Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni o del liquido
frizione sia in piano.


Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata o della
frizione.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.


Se il livello del liquido scende troppo,
la membrana del serbatoio del liquido
freni o liquido frizione perde la sua for-
ma a causa della depressione. Ricor-
darsi di ridare alla membrana la sua
forma originale prima di installarla nel
serbatoio del liquido freni o del liquido
frizione.


Porre attenzione affinché non entri
dell’acqua nel serbatoio del liquido fre-
ni o del liquido frizione durante il rab-
bocco. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore), e lo sporco
può intasare le valvole della centralina
idraulica dell’ABS.


Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.


Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello minimo
Liquido freni e liquido frizione
consigliato: liquido freni DOT 4Frizione
U5JWH2.book Page 24 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU03984
Cambio del liquido freni e del
liquido frizione Fare cambiare il liquido freni ed il liquido fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA che segue la
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freno, delle pompe frizione e
delle pinze, come pure i tubi dell’impianto
freni e della frizione agli intervalli elencati
qui di seguito, oppure se presentano dan-
neggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freni e tubi frizione: Sostituire
ogni quattro anni.
HAU02962
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
HW000112
AVVERTENZA
_ I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento del cavo e farebbero arrug-
ginire il cavo interno. Se il cavo è
danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza. _
HAU04034
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
dell’acceleratore. Inoltre si deve lubrificare
o sostituire il cavo agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
Lubrificante consigliato:
Olio motore
U5JWH2.book Page 25 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU03370

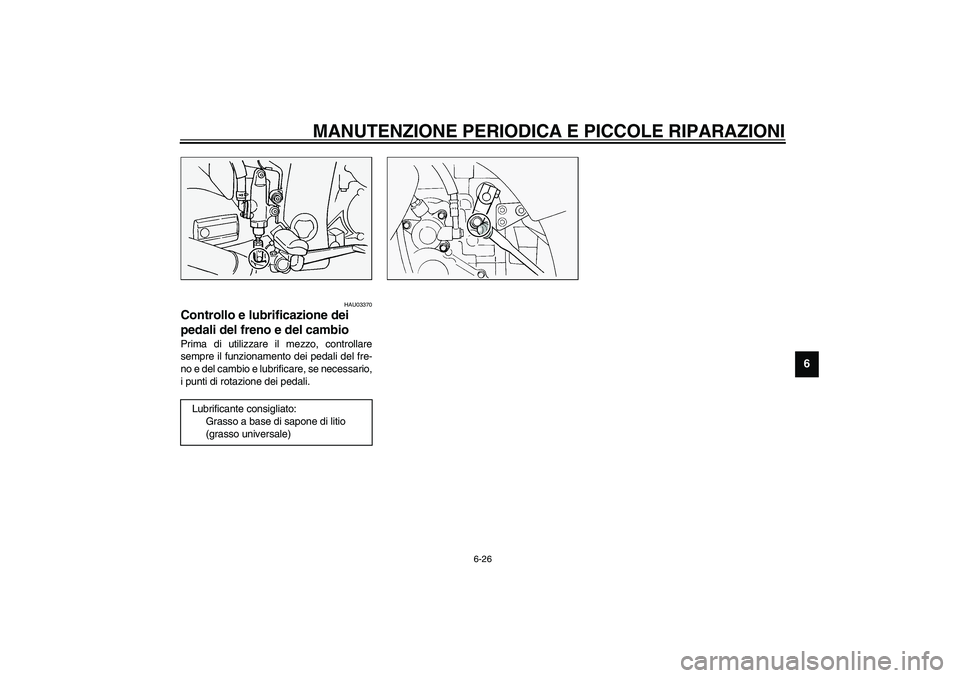

Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5JWH2.book Page 26 Monday, November 11, 2002 5:17 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU03164

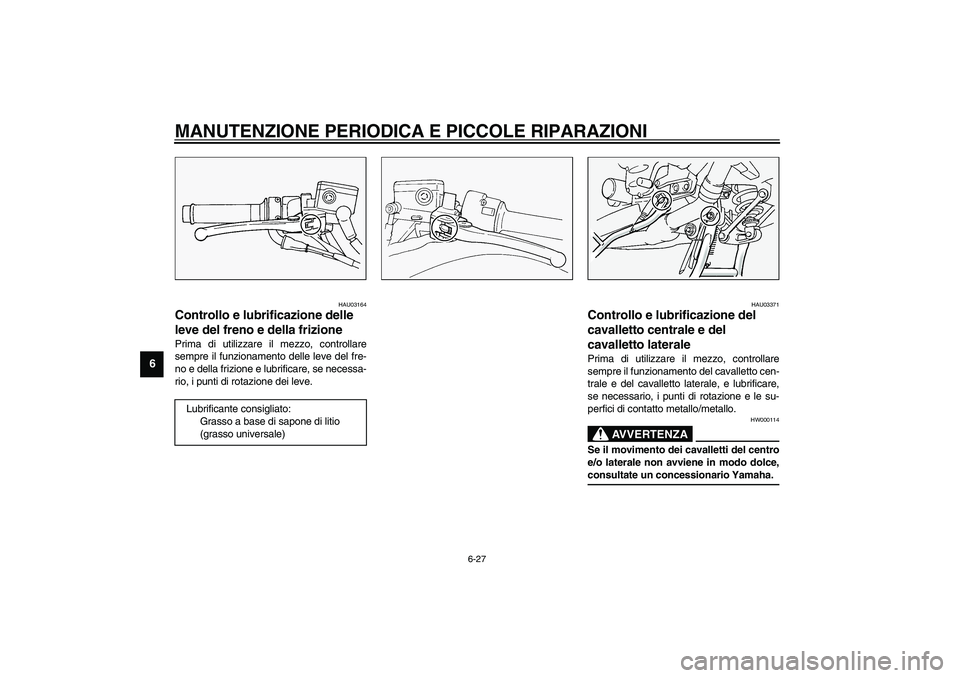

Controllo e lubrificazione delle
leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve.
HAU03371
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i punti di rotazione e le su-
perfici di contatto metallo/metallo.
HW000114
AVVERTENZA
_ Se il movimento dei cavalletti del centro
e/o laterale non avviene in modo dolce,
consultate un concessionario Yamaha. _
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5JWH2.book Page 27 Monday, November 11, 2002 5:17 PM
